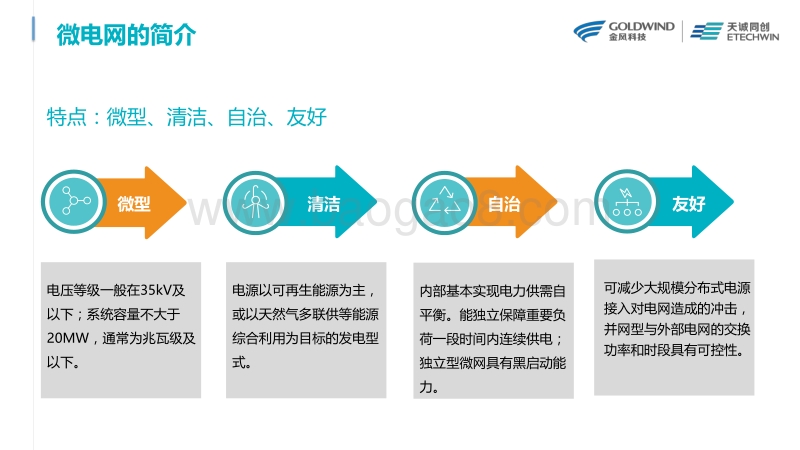

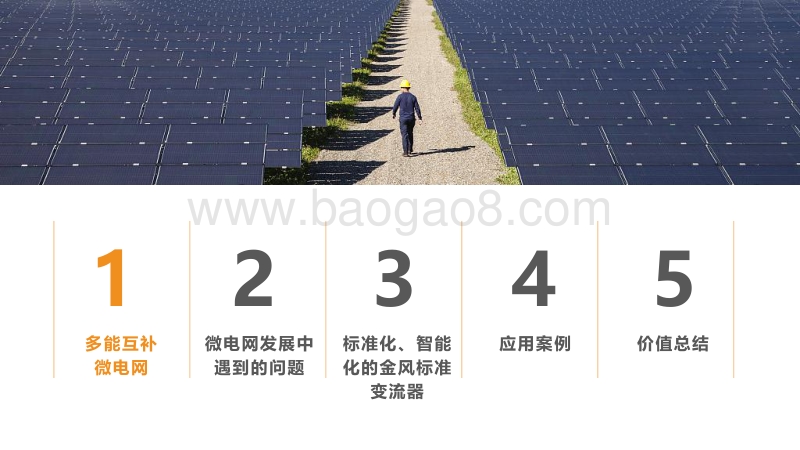

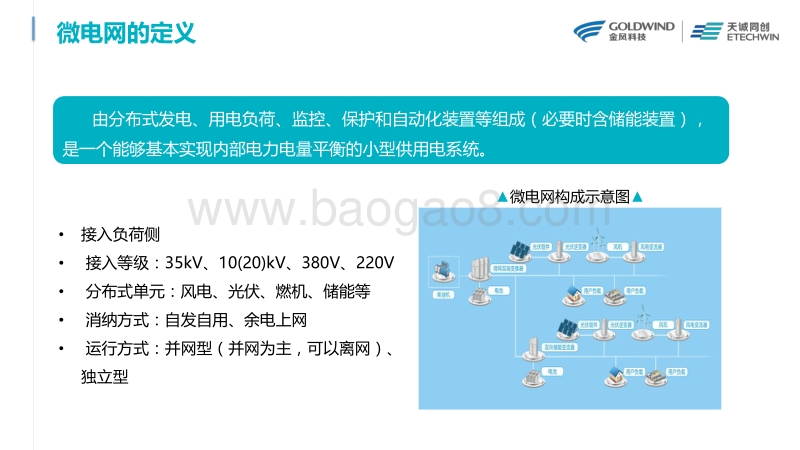

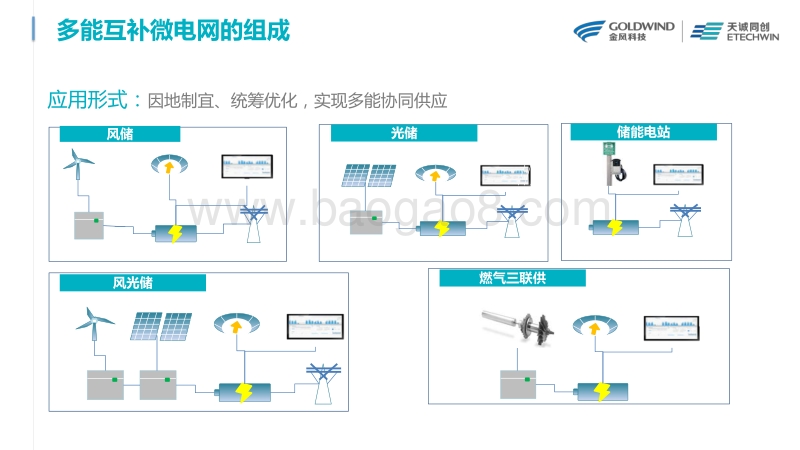

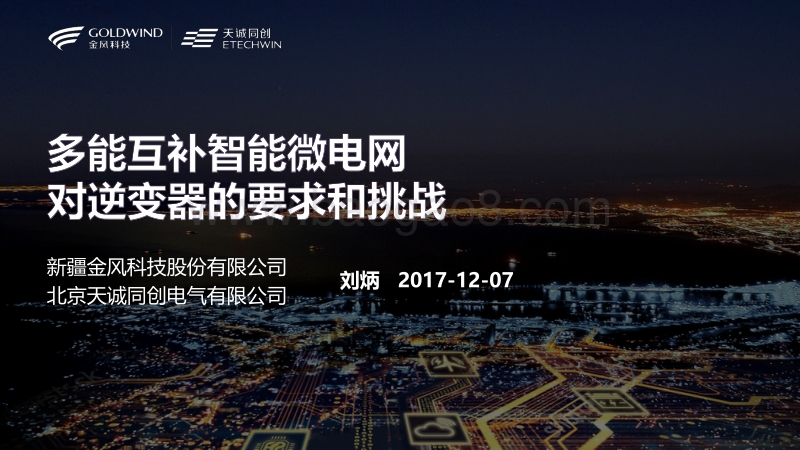

goldwind 版权所有 新疆金风科技股份有限公司多能互补智能微电网对逆变器的要求和挑战新疆金风科技股份有限公司北京天诚同创电气有限公司 刘炳 2017-12-07多能互补微电网1 2 3 4 5微电网发展中遇到的问题 标准化、智能化的金风标准变流器 应用案例 价值总结微电网的定义 由分布式发电、用电负荷、监控、保护和自动化装置等组成（必要时含储能装置），是一个能够基本实现内部电力电量平衡的小型供用电系统。 接入负荷侧 接入等级：35kV、10(20)kV、380V、220V 分布式单元：风电、光伏、燃机、储能等 消纳方式：自发自用、余电上网 运行方式：并网型（并网为主，可以离网）、独立型 微电网构成示意图多能互补微电网的组成 由分布式发电、用电负荷、监控、保护和自动化装置等组成（必要时储能装置），是一个能够基本实现内部电力电量平衡的小型供用电系统。风储 光储风光储 燃气三联供 储能电站应用形式：因地制宜、统筹优化，实现多能协同供应微电网的简介 由分布式发电、用电负荷、监控、保护和自动化装置等组成（必要时储能装置），是一个能够基本实现内部电力电量平衡的小型供用电系统。特点：微型、清洁、自治、友好微型电压等级一般在35kV及以下；系统容量不大于20MW，通常为兆瓦级及以下。 电源以可再生能源为主，或以天然气多联供等能源综合利用为目标的发电型式。 内部基本实现电力供需自平衡。能独立保障重要负荷一段时间内连续供电；独立型微网具有黑启动能力。 可减少大规模分布式电源接入对电网造成的冲击，并网型与外部电网的交换功率和时段具有可控性。清洁 自治 友好微电网发展的政策背景1.中共中央国务院关于进一步深化电力体制改革的若干意见 【中发办20159号】 允许拥有分布式电源的用户或者微网系统参与电力交易；积极发展分布式电源和微电网，提高系统消纳能力和能源利用效率。2.关于推进多能互补集成优化示范工程建设的实施意见 【发改能源20161430号】 面向终端用户电、热、冷、气等多种用能需求，互补利用传统能源和新能源，通过天然气热电冷三联供、分布式可再生能源和能源智能微网等方式，实现多能协同供应和能源综合梯级利用。3.关于推进“互联网+”智慧能源发展的指导意见 【发改能源2016392号】以智能电网为基础，与热力、燃气等网络互联互通，协同转化、集中式与分布式能源协调运行的综合能源网络。建设接纳高比例可再生能源、促进灵活互动用能行为和支持分布式能源交易的综合能源微网。4.绿色制造工程实施指南（2016-2020年）工业和信息化部、发展改革委、财政部、科技部 推进工业用能低碳化，积极使用新能源，开展电力需求侧管理，大力建设厂区、园区新能源、分布式能源和智能微电网。多能互补微电网1 2 3 4 5微电网发展中遇到的问题 标准化、智能化的金风标准变流器 应用案例 价值总结储能厂家A逆变器厂家B微电网发展中遇到的问题 - 运维&质量风险电力电子的形式多 选择不同设备厂家若干种备件，缺一种则微电网运行不了人学习一种设备需要很多时间 版权所有 新疆金风科技股份有限公司 微电网本身很复杂，系统问题，没人管；微电网中出现设备故障会导致发电损失微电网发展中遇到的问题 - 控制风险9能 量 流信 息 流 E-hub 1E-hub 2E-hub n微网控制器Clean Energy 可控负荷STS 电 网能量路由器 Energy hub低成本实现微网在不同电网环境、不同负载、高新能源占比下整体的安全性，可靠性和高电能质量。控制风险 谐波能量不平衡直流纹波 次同步震荡微电网发展中遇到的问题 - 控制风险 版权所有 新疆金风科技股份有限公司逆变器 For微电网T e x t i n h e r e控制运维风险降低系统成本提高并网性能提升总体收益 标准化智能化微电网发展中遇到的问题多能互补微电网1 2 3 4 5微电网发展中遇到的问题 标准化、智能化的金风标准变流器 应用案例 价值总结金风标准变流器-标准化 版权所有 新疆金风科技股份有限公司风电变流器 版权所有 新疆金风科技股份有限公司金风标准变流器-标准化 版权所有 新疆金风科技股份有限公司光伏逆变器金风标准变流器-标准化 版权所有 新疆金风科技股份有限公司储能变流器金风标准变流器-标准化金风标准变流器 版权所有 新疆金风科技股份有限公司金风标准变流器-标准化金风标准变流器产品谱215kW 630kW 1.0MW 1.72MW光伏风电 334kW 1.0MW 1.6MW 3.34MW167kW 500kW 800kW 1.34MW储能 333kW 1.0MW 1.6MW 2.66MW1000V1500V 版权所有 新疆金风科技股份有限公司金风标准变流器灵活配置 不间断发电备件通用 效率更优 版权所有 新疆金风科技股份有限公司 版权所有 新疆金风科技股份有限公司控制运维风险 降低系统成本金风标准变流器-标准化215kW 630kW 1.0MW 1.72MW单路MPPT 多路MPPT20金风标准变流器的标准化优势 - 灵活配置 版权所有 新疆金风科技股份有限公司 版权所有 新疆金风科技股份有限公司风 光 储 微网 光储风光储+智能微网风光风储风光储 部件标准化系统定制化 版权所有 新疆金风科技股份有限公司 建设成本下降全生命周期收益上升金风标准变流器的标准化优势 - 灵活配置统一的硬件平台，不同容量风、光、储备件通用 22 版权所有 新疆金风科技股份有限公司 光伏逆变器215kW 1.72MW 储能变流器167kW 1.34MW DC/AC 风电变流器334kW 3.34MW金风标准变流器的标准化优势 - 备件通用23金风标准变流器的标准化优势 不间断发电 版权所有 新疆金风科技股份有限公司24金风标准变流器的标准化优势 短路实验 版权所有 新疆金风科技股份有限公司25金风标准变流器的标准化优势 短路实验26天诚同创标准逆变器获全国现场“不间断发电”第一证 北京鉴衡认证中心（CGC）和北京天诚同创在内蒙古托克托进行了光伏逆变器短路保护试验现场认证。 对于天诚同创的光伏逆变器而言，不管发生什么故障，都能保证用户不损失发电量，实现和UPS类似的“不间断发电”功能。标准逆变器的可靠性，通过这项技术取得了质的飞跃。 版权所有 新疆金风科技股份有限公司 版权所有 新疆金风科技股份有限公司金风标准变流器-智能化28案例介绍：上海艾力克新能源屋顶1MW光伏发电项目2016年3月：由于组件差异，2#集中式逆变器比1#集中式逆变器少发1.06%。29案例介绍：上海艾力克新能源屋顶1MW光伏发电项目2017年3月：业主将其中一台（2#逆变器）换成了有轮换启停技术的金风标准逆变器。 2#金风标准逆变器比1#集中式逆变器发电量提升2.26%。302016年，2#集中式逆变器比1#集中式逆变器少发1.06%（特殊数据排除）。312017年36月，采用轮换启停技术的金风标准逆变器相比原来的集中式逆变器发电量平均提升2.26%。对于中国南方区域，发电量提升约2%，超过预期的0.8%.金风标准变流器的智能化优势效率更优 版权所有 新疆金风科技股份有限公司LEM电流传感器仅精度和线性误差都达到标称电流的1%大功率光伏逆变器选择LEM电流传感器1000/1500A1500A精度为15A，当光照降低电流到150A时，精度为15A时误差比例达到10%天诚标准逆变器选择LEM电流传感器500A500A精度为5A，当光照降低电流到150A时，精度为5A 时误差比例达到3%低功率下运行模块减少，降低采样误差，提高MPPT跟踪精度。34 版权所有 新疆金风科技股份有限公司电网 并离网开关 风机 光伏 储能 光储一体 微燃机 负荷 能量管理平台VFVF金风标准变流器 - 智能化35 版权所有 新疆金风科技股份有限公司 版权所有 新疆金风科技股份有限公司金风标准变流器的智能化优势 - 高速通信网络金风标准变流器的智能化优势 - 无功功率调节天诚同创金风标准光伏逆变器2016年底，在河南夏邑珈源20MWp太阳能电站，通过国网电科院逆变器无功调相运行及AVC/AGC测试。现场实测波形图37 版权所有 新疆金风科技股份有限公司传统VF节点电池储能 电机类负载投入运行稳定源：不稳定源：负载 = 1:1:1 金风标准变流器VF节点电池储能 新能源电池储能容量PCS加大金风标准变流器的智能化优势 - 无功功率调节电池纹波电压2%, 纹波电流5% 高速通信 协同控制电池储能平衡能量 新能源不平衡能量和谐波金风标准变流器的智能化优势 有功功率响应多能互补微电网1 2 3 4 5微电网发展中遇到的问题 标准化、智能化的金风标准变流器 应用案例 价值总结2018-1-18 40金风标准变流器现场应用 l 天诚同创先后为京能集团、三峡新能源、宁夏嘉泽、新疆电院电力、浙江正泰新能源、新疆新能源、江苏振发新能源等提供了优质可靠的光伏逆变器及配套产品。l 截止到目前，天诚同创光伏逆变器总业绩超过1.5GW，全部变流器业绩超过30GW。海南州20MW 高原地区咸宁13MW - 分布式达茂旗20MW 极寒环境吴忠50MW 弱电网 版权所有 新疆金风科技股份有限公司41宁夏嘉泽红寺堡园区智能电网示范项目 项目地点：宁夏嘉泽红寺堡园区 建设时间：2015.07.152016.02.03项目概况 钒液流电池储能 125kW5小时储能系统 375kW 太阳能光伏光伏 2.0MW低风速风机风机 热电联产1台65kW微型燃气轮机 风电变流器、光伏逆变器、储能变流器，统一控制，使微网的故障风险和运维的风险极大降低。 国内首个商业化MW级风光燃储多能互补、并网孤岛协调运行的微电网项目； 宁夏嘉泽首个微电网示范目。项目意义 版权所有 新疆金风科技股份有限公司岳阳高澜智能微电网项目 项目地点：湖南岳阳 建设时间：2016.112017.3项目概况 600kWh 能量型储能储能系统 1.5MWW 太阳能光伏光伏 855kW水蓄冷系统蓄冷 金风科技与高澜股份联手打造湖南省首个融入了光伏、储能、蓄冷蓄热、电动汽车、能效管理的MW级智能微电网项目 绿色供应链示范项目项目意义42 版权所有 新疆金风科技股份有限公司多能互补微电网1 2 3 4 5微电网发展中遇到的问题 标准化、智能化的金风标准变流器 应用案例 价值总结 版权所有 新疆金风科技股份有限公司价值总结金风标准变流器 Text in here智能化标准化逆变器 For微电网 控制运维风险降低系统成本提高并网性能提升总体收益l 智慧能源解决方案服务商l 专注能源互联网用能侧，提供一站式能源服务l 用能降本增效，助力绿色发展关于天诚同创ABOUT ETECHWIN天诚同创的商业模式提供多能互补微网能源系统的咨询、设计、建设、运维等涵盖项目全生命周期的一体化系统集成方案。 核心产品 项目建设 项目投资金风标准变流器微电网控制系统 云监控平台 项目设计咨询 微电网项目直接投资 合同能源管理融资租赁EPC交钥匙工程新 疆 金 风 科 技 股 份 有 限 公 司北京天诚同创电气有限公司 goldwindglobalNo. 8 Bo Xing Yi Road, Beijing Economic & Technological Development Zone, Yizhuang, Beijing北京市经济技术开发区博兴一路8号刘 炳 Tel: +13581667706
