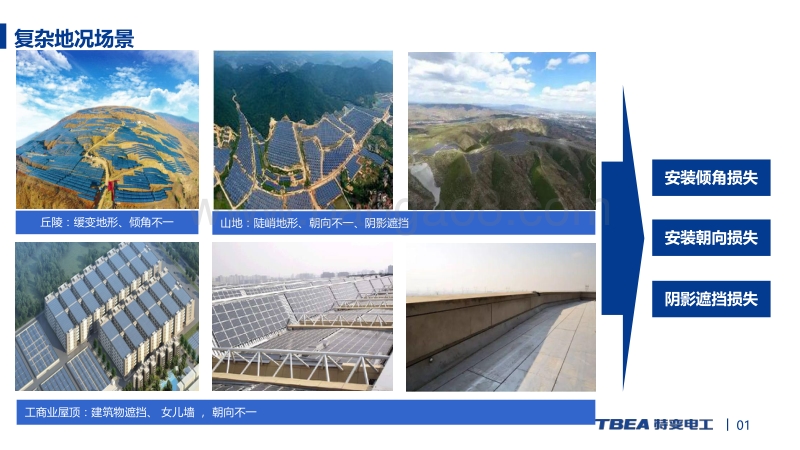

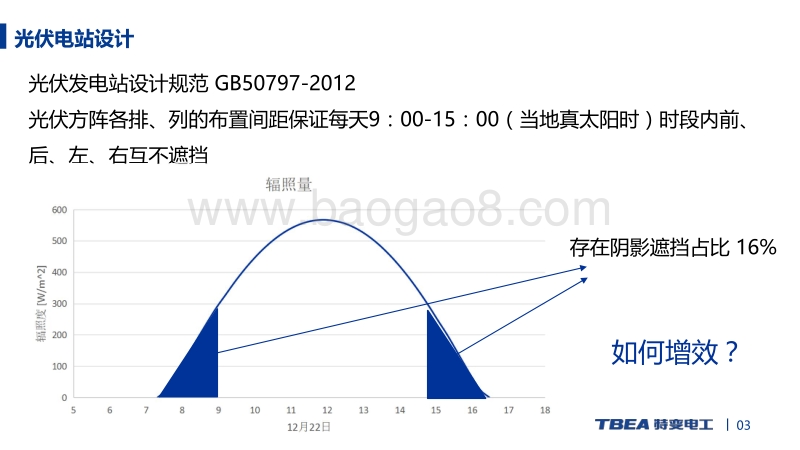

周洪伟特变电工西安电气科技有限公司2017年12月07日特变电工创新光伏发电解决方案TBEA innovative photovoltaic power generation solutions复 杂 地 况 光 伏 电 站组串式逆变器创新解决方案复杂地况场景丘陵：缓变地形、倾角不一工商业屋顶：建筑物遮挡、 女儿墙 ， 朝向不一山地：陡峭地形、朝向不一、阴影遮挡 阴影遮挡损失安装朝向损失安装倾角损失01阴影及安装朝向、倾角不佳的影响PV 1# PV 2#P V VP PV #1 PV#2并联 P1 max P2 max VP P1 _2 max辐照损失 = P1max-P1max并联损失 = P1max + P2max - P1_2max P1 max 备注: PV 1# 发生遮挡或朝向安装倾角不佳， 虚线为未遮挡阴影或安装最佳朝向及倾角 02光伏电站设计03光伏发电站设计规范 GB50797-2012光伏方阵各排、列的布置间距保证每天9：00-15：00（当地真太阳时）时段内前、后、左、右互不遮挡 存在阴影遮挡占比 16%如何增效？复杂地况光伏并网解决方案- TS50KTL_PLUS组串逆变器 04复杂地况终极解决方案- 组串级MPPT逆变器05路MPPT，每路组串独立控制8MPPT渗透率从传统组串逆变器的30-50%提高到100%输出过载能力达15%，匹配新型双面电池应用灵活应用山地、丘陵及复杂分布式商业屋顶环境独立组串MPPT- 彻底解决并联失配损失，提升发电量06TS50KTL_PLUS组串级MPPT逆变器，与传统组串机型相比：每MW的MPPT数量160个，多23倍。TBEA组串级MPPT机型TS50KTL_PLUS TBEA:TS50KTL TBEA:TS50KTL独立组串MPPT- 彻底解决并联失配，提升发电量07 组串级MPPT技术可以保证发电量的损失与遮挡面积基本成正比，（24）路组串/1路MPPT在组串遮挡数量达到约40%时，该串将难以提供功率输出。因此组串级MPPT机型相对于传统组串逆变器可提高对比组串总功率的20%。在不同遮挡面积下可显著提高发电量。独立组串MPPT- 支持组串混用、组串电压差异08TS5 0 KTL_PLUS电压差异率270W和360W组件混接1路MPPT260W270W290W360W . . 1路MPPT1路MPPT.高输出过载能力- 动态过载调节技术09TBEA TS50KTL_PLUSMPPT路数 8路额定功率 50kW最大输出功率 57.5kVA输出过载 10%4015%25散热方式 自然对流电压等级 540中国效率 98.54%重量（kg） 55自然防反接- 无需熔丝，不起火，更安全10TS50KTL产品输入接反: 2倍短路电流TS50KTL_PLUS无短路电流、无需熔丝MPPTMPPT2 串 /MPPT TS50KTL产品输入接反: 3倍短路电流、需要熔丝3 串 /MPPT精细化组串监测- 每路电压电流精确监测，无盲区11MPPT2 TS50KTL_PLUS电 流采 样电 流采 样电 压采 样电 压采 样 MPPT1电 流采 样 电 压采 样MPPT1电 压采 样电 流采 样 TS50KTLTS50KTL智能监测每一组串的电压和电流信息，监测无盲区，能够快速准确的定位故障组串。智能IV诊断：实现电站所有组串IV曲线的在线扫描与分析，自适应识别异常组串。主 动 阴 影 遮 挡 应 用 案 例组串式逆变器创新解决方案“某20MWp光伏并网发电项目”， 规划装机容量为20MWp。为复杂山地，并且可利用南坡较少。南坡平均坡度约20，局部西南坡、东南坡坡度大于35复杂地形项目案例12业主需求：规划装机容量为20MWp常规布置方案：1、选择坡度坡向较好的南坡、东南坡、西南坡 2、阵列之间无遮挡（无阴影影响） 3、装机容量： 12.044MWp 4、理论发电量计算值为：18682.704MWh如何 解决？常规总图布置方法 13最直接方式：在原方案中剩余区域继续布置多的光伏组件 利用坡度坡向不好的西南坡、东南坡甚至北坡阵列之间产生了阴影遮挡核心 ： 准确计算阴影影响、进行合理布置； 降低阴影造成的并联失配损失；解决方案- 考虑主动阴影遮挡设计14在考虑到阴影遮挡的前提下，合理的利用坡度坡向不好的西南坡、东南坡甚至北坡，算出每一块不同地势所适应的最佳间距。合理布局降低阴影 15优化布置增大到20MWp阴影总体影响10.6%-考虑阴影影响进行总图布置容量 12.04MWp 20MWpTS50KTL4/8路MPPT TS50KTL4路MPPT TS50KTL_PLUS8路MPPT总发电量（MWh） 18682 27200 27720年利用小时数（h） 1551 1360 1386年利用小时数降低（%） 12.3% 10.6%提升发电量（%） 45.6% 48.4%电站优化设计-主动阴影遮挡设计 16工程应用17山地地区电站20MW 电价0.85元/kWh 运营年限25年 可增加收益1618万元系统发电量提升2.8%最佳倾角年平均日照时间1360h电站效率提升约2.8%以上，收益增加1618万元TS50KTL_PLUS 8路MPPT组串逆变器对比传统TS50KTL4路MPPT组串逆变器感谢各位的倾听！联系电话：+86-29-68760666 公司网址：tbeapower公司地址：中国 陕西 西安上林苑四路70号特变电工西安产业园 Thanks for your listening
