智慧校园安防综合监管系统解决方案.docx

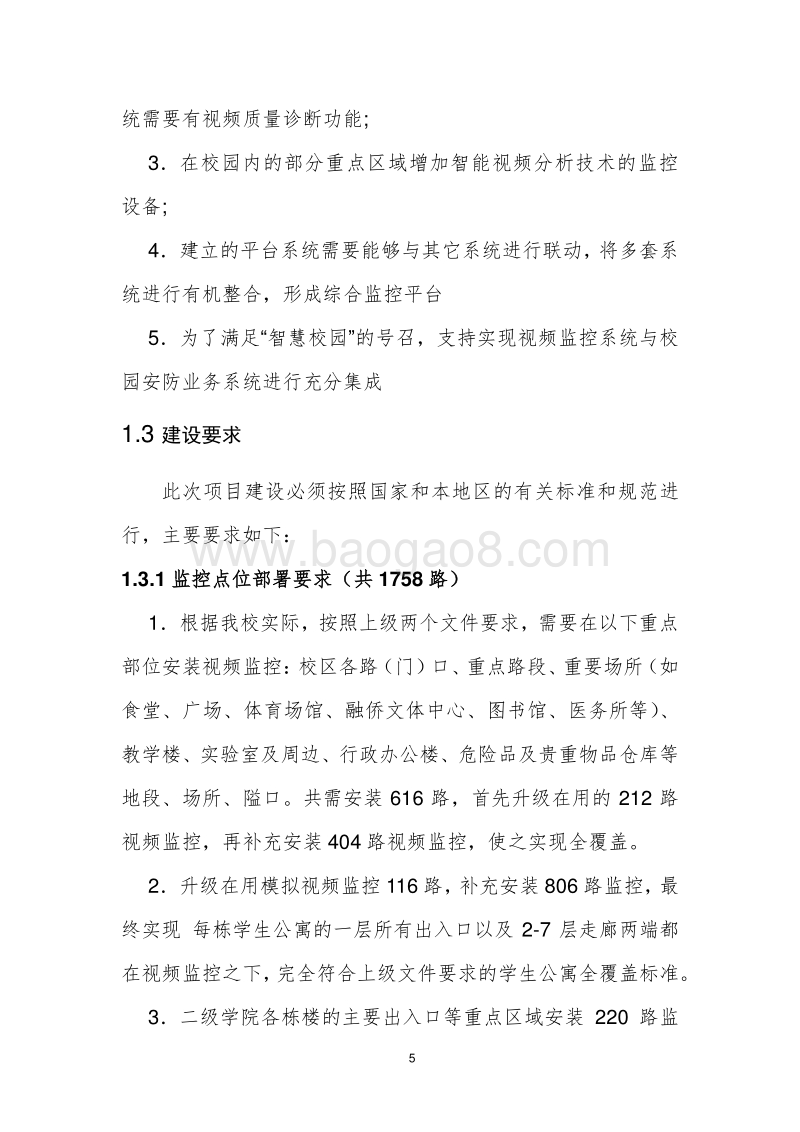

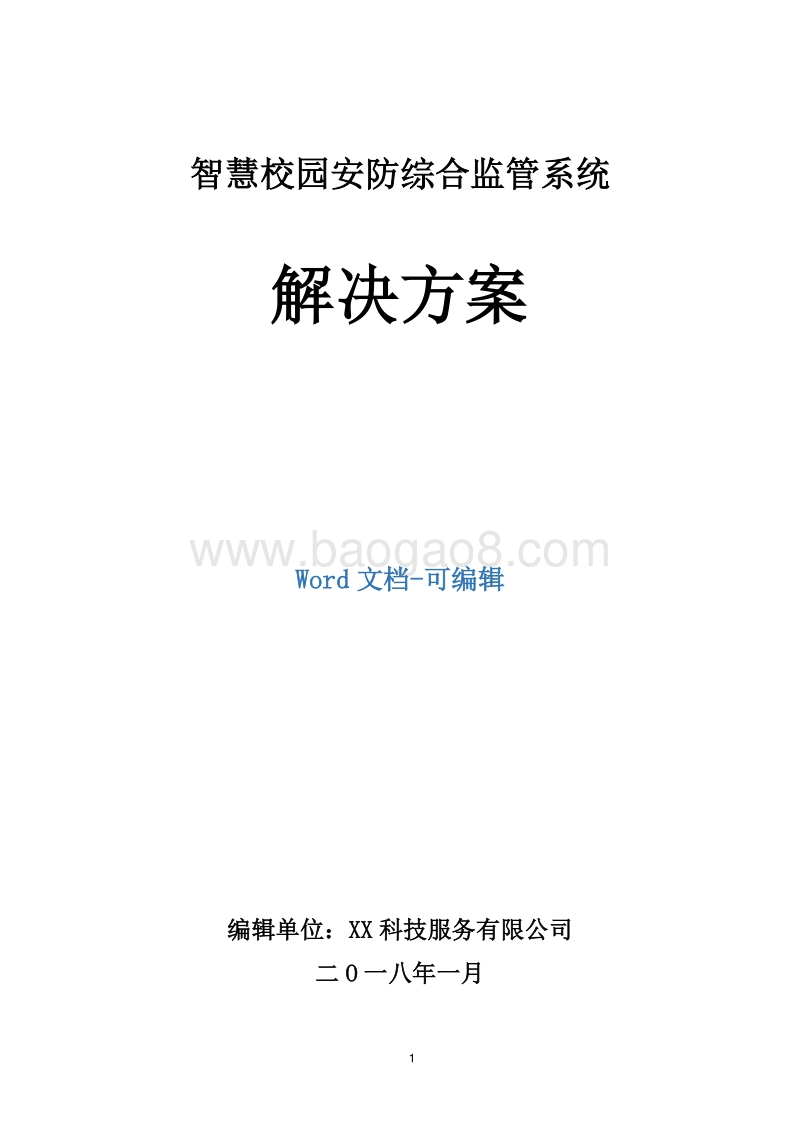

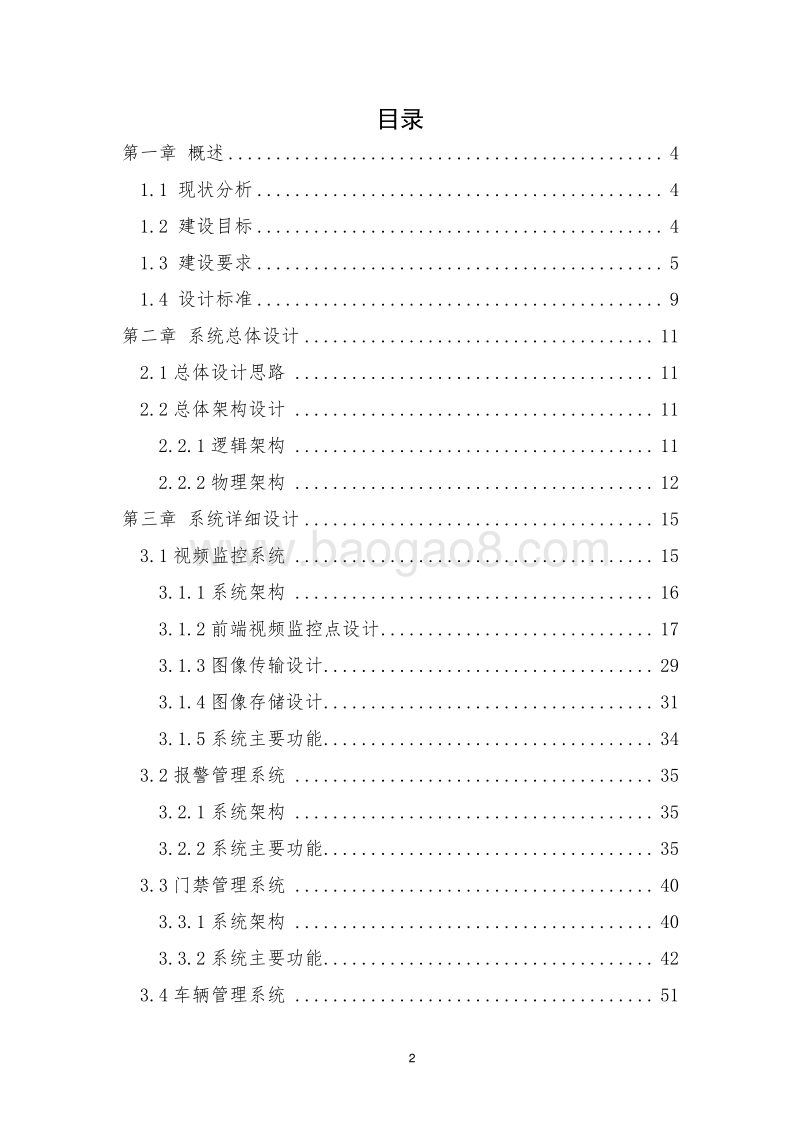

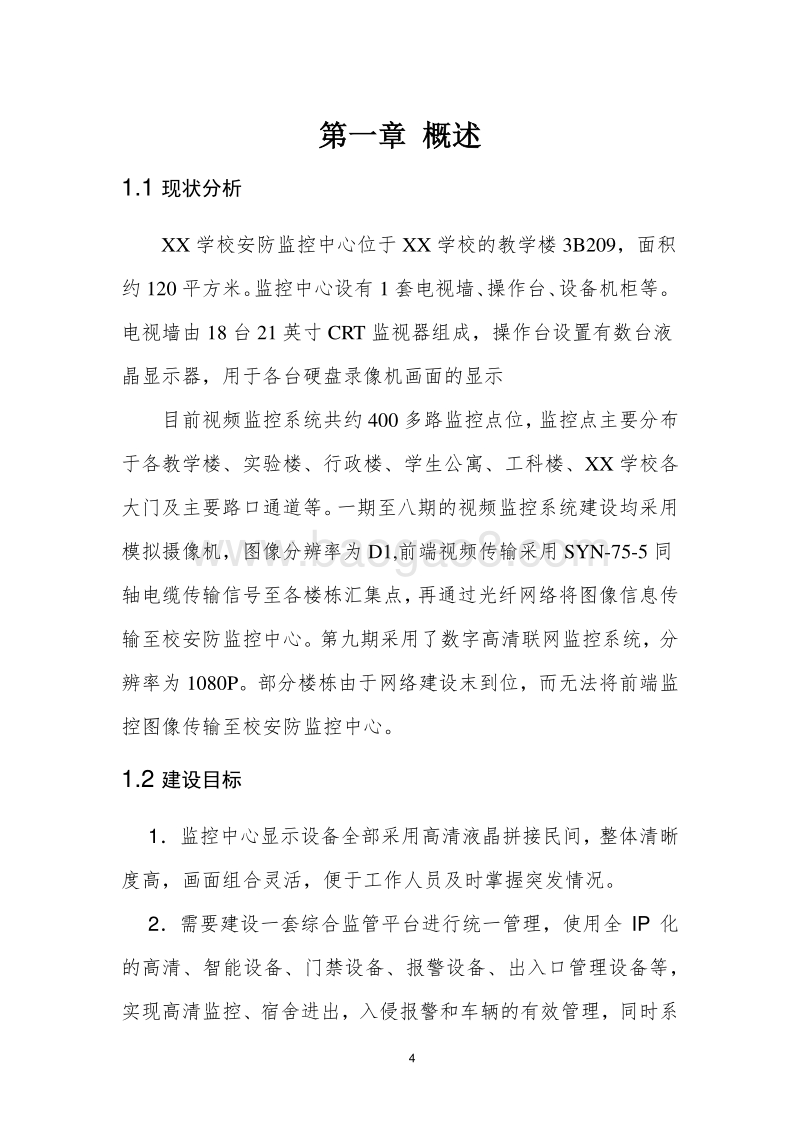

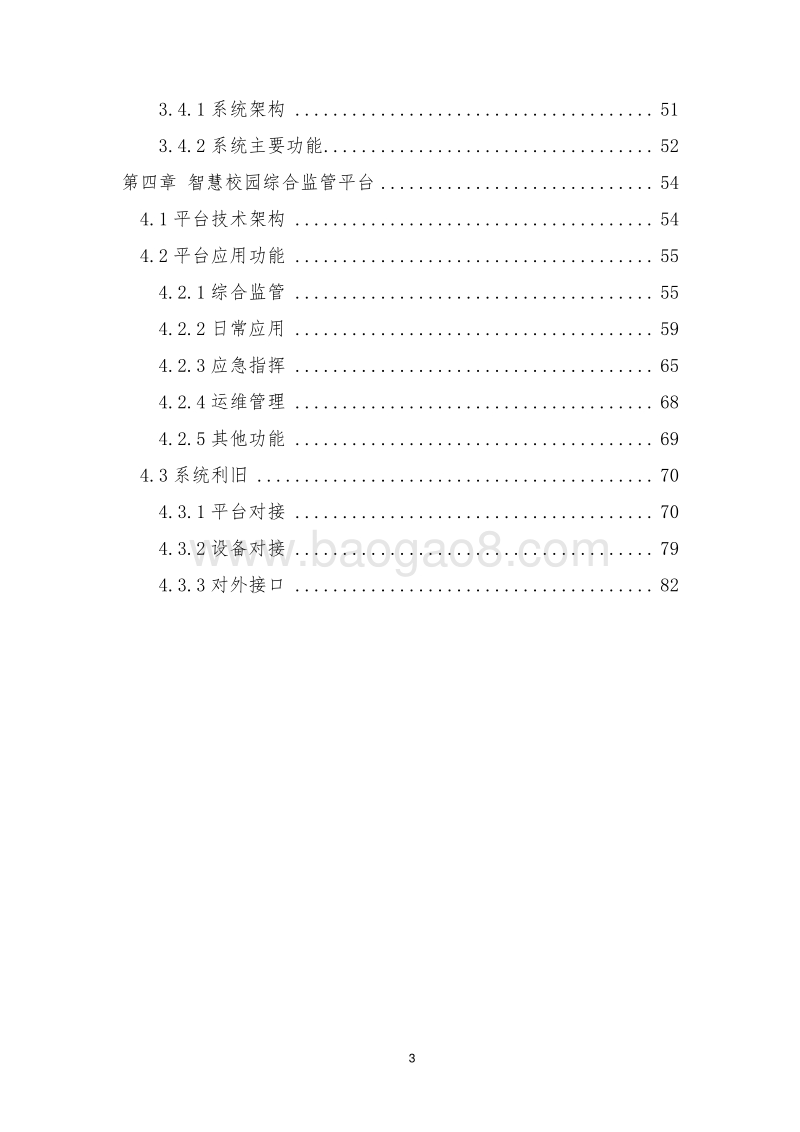

1 智慧校园安防综合监管系统 解决方案 Word 文档 -可编辑 编辑单位： XX 科技服务有限公司 二 O 一八年一月 2 目录 第一章 概述 . 4 现状分析 . 4 1.1 建设目标 . 4 1.2 建设要求 . 5 1.3 设计标准 . 9 1.4 第二章 系统总体设计 . 11 2.1 总体设计思路 . 11 2.2 总体架构设计 . 11 2.2.1 逻辑架构 . 11 2.2.2 物理架构 . 12 第三章 系统详细设计 . 15 3.1 视频监控系统 . 15 3.1.1 系统架构 . 16 3.1.2 前端视频监控点设计 . 17 3.1.3 图像传输设计 . 29 3.1.4 图像存储设计 . 31 3.1.5 系统主要功能 . 34 3.2 报警管理系统 . 35 3.2.1 系统架构 . 35 3.2.2 系统主要功能 . 35 3.3 门禁管理系统 . 40 3.3.1 系统架构 . 40 3.3.2 系统主要功能 . 42 3.4 车辆管理系统 . 51 3 3.4.1 系统架构 . 51 3.4.2 系统主要功能 . 52 第四章 智慧校园综合监管平台 . 54 4.1 平台技术架构 . 54 4.2 平台应用功能 . 55 4.2.1 综合监管 . 55 4.2.2 日常应用 . 59 4.2.3 应急指挥 . 65 4.2.4 运维管理 . 68 4.2.5 其他功能 . 69 4.3 系统利旧 . 70 4.3.1 平台对接 . 70 4.3.2 设备对接 . 79 4.3.3 对外接口 . 82 4 第一章 概述 现状分析 1.1XX 学校 安防监控中 心 位于 XX 学校 的教学楼 3B209， 面积约 120 平 方米 。 监控 中心设 有 1 套 电视墙、操作台、设备 机柜 等。电视 墙 由 18 台 21 英 寸 CRT 监视器组成，操作台设置有数台液晶显示器，用于各台硬盘录像机画面的显示 目前 视频 监控系统共约 400 多 路监控点位，监控点主要分布于各教学楼、 实验 楼、行政楼、学生公寓、工科楼、 XX 学校 各大门及主要路口通道等。一 期 至八期的视频监控系统建设均采用模拟摄像机，图像分辨率为 D1,前端 视频传输采用 SYN-75-5 同轴电缆传输信号至各楼栋汇集点，再通过光纤网络将图像信息传输至校安防监控中心。第 九 期采用了数字高清联网监控系统，分辨率为 1080P。部分 楼栋 由于网络建设末到位，而无法将前端监控图像传输至校安防监控中心。 建设 目标 1.21 监控中心显示设备全部采用高清液晶拼接民间，整体清晰度 高 ，画面组合灵活，便于工作人员及时掌握突 发 情况。 2 需要 建设一套综合监管平台进行统一管理，使用全 IP 化的高清、智能设备、门禁设备、报警设备、出入口管理设备等 ，实现高清监控、 宿舍 进出，入侵报警和车辆的有效管理，同时系 5 统需要有视频质量诊断功能 ; 3 在 校园内的部分重点区域增加智能视频分析技术的监控设备 ; 4 建立 的平台系统需要能够与其 它 系统进行联动，将多套系统进行有机整合，形成综合监控平台 5 为 了满足 “智慧 校园 ”的 号 召， 支持实现视频监控系统与校园安防业务系统进行充分集成 建设 要求 1.3此 次项目建设必须按照国家和本地区的有关标准 和 规范进行，主要要求如下： 1.3.1 监控点位部署要求（ 共 1758 路 ） 1 根据我校实际，按照上级两个文件要求，需要在以下重点部位安装视频监控： 校 区各路（ 门 ） 口、 重点路段、重要场所 （如食堂、广场、体育场馆、融侨文体中心、图书馆、医务所等） 、教学楼、 实验室 及周边、行政办公楼、危险品及贵重物品仓库等地段、场所、隘口。共 需安 装 616 路 ，首先升级在用的 212 路视频监控，再补充安装 404 路 视频监控，使之实现 全覆盖 。 2 升级 在用模拟视频监控 116 路 ， 补充 安装 806 路 监控，最终实现 每栋 学生公寓的一层 所有 出入口以及 2-7 层走 廊两端都在视频监控之下，完全 符合 上级文件要求的学生公寓全覆盖标准。 3 二 级学院各栋楼的主要出入口等重点区域安装 220 路 监 6 控 1.3.2 摄像机 技术要求 1 前端摄像 机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，室外可以选择高 清 红外防水枪机与高清智能球机搭配使用，交叉互动原则，以基本保证监控空间内的无盲区、全覆盖。福州 地处雷 暴多发区域，校园较空旷，应 加 强防雷设施，根据实际需要配置前端基础配套设备如防雷器，设备箱等以及视频传输设备和线缆。室内 可以 采用高清红外半球与 室内高清智能球机搭配使用，确信满足安装的美观与细节的不丢失需求。 2 在 XX 学校 大门品，主要道路、财务室、 实验 室、 档案 室、危险品仓库、剧毒品仓库、广场室内大 堂 等重要区域安装高清智能摄像机，考虑未来主流趋势，具体要求 500 万 全实时 /23 倍 以上光学 /支持 H。 265 兼容 H.264/三 码流 /透 雾 /强 光抑制 /Smart IR/智能 运动跟踪 /越界 侦测、区域入侵、人脸侦测、音频侦测、移动侦测、视频遮挡侦测 /IP66/红 外 200 米 3 高清 红外半球和高清红外防水枪机，具体要求如下： 采用300 万 全实时，三友注，防雷，支持 透 雾，宽动 态 ， Smart IR、支持红外 50 米 ，支持 H。 265 编码 兼容 H。 264， IP67 4 前端 摄像机与后端存储 、 平台需 同 一品牌，采用 国 内安防行业一线品牌。 7 1.3.3 监控 网络要求 1 XX 学校 各栋楼 需有 光纤连 入 校园监控中心、建设一套监控专网 2 XX 学校 各栋楼配置的交换机应满足高清摄像机的传输带宽要求，并有一定冗余便于后期扩容 3 监控 中心配置的核心交换机应满足校园所胡摄像机的集中存储，解码上墙，实时 预览 回 放 等带宽要求 4 光纤 、网络、交换机等传输产品 性 能应符合国家相关标准规范，选用国内一线品牌。 1.3.4 校园 监控中心 1、 监控 中心建设要求 XX 学校 监控中心位于 XX 学校 的教学楼 3B209，面积 约120 平方 米。按照 国 家相关标准规范 对 监控中心进行重新装修改造，以拼接电视墙作为隔断，至少划分监控 室 与设备管理机房两间，监控室要求整洁、大方，机房建设需 考虑设备 放置的环境要求，符合国标要求。 根据 监控中心面积 ， 设 置 1 套 至少由 21 台 55 寸 的液晶拼接单元组成 3X7 拼 接墙，物理接缝应小于 5.5mm，满足全天侯 24 小 时的 监控 显示，与解码矩阵能完整 融合 ，拼接大屏蔽和解码器需 采用 国内安防一线品牌 2、 存储 要求 8 存储 采用视频流 直存 技术和 CVR 视频监控专用存储设备，通过集中式的存储方式部署在监控中心，用于存储管理所有前端监控摄像机的实时 监控 视频 支持 视频流和图片进行混合 直 写存储，支持存储智能信息，实现智能 事件 检索功能，精确定位重点事件，并可通过平台进行智能浓缩播放，有效节省 检索 时间 存储 时间： 30 天 以上 3、 智能 校园综合 监管 平台 智慧 校园综合监管平台包括四在应用模块，分别是综合监管、日常应用、 应 急指挥和运维管理 ; 平台 支持以校园空间地理信息系统为基础，建立集 安全保卫，防范监控、 GIS 应急实战、安保业务应用为一体的安防综合集成平台 ; 支持 全高清 仿 真三维地图，包括道路、水体 、 绿地、树木、建筑景观、花坛、场地等地图元素 支持 摄像机管理功能，摄像机位置在地图上可 按经纬度信息自适应，能够对摄像机类型、朝向、可视 范围 等进行管理，在地图上可心对摄像机进行查询、定位、实时视频调用、历史视频调用、墙、报警信息查看、摄像机信息查看 等 功能 ; 支持 智能设备接入，实现 人 脸识别、人流量统计、周界防范、视频质量诊断等智能分析功能 ; 9 具有 支持安卓、 IOS 等操作系统的移动 客户 端 设计 标准 1.4校园安防系统 的建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下： a. 道 路 运 输 车 辆 卫 星 定 位 系 统 车 载 终 端 技 术 要 求 （ JT/T794-2011） b. 道路运输车辆卫星定位系统平台技术要求（ JT/T796-2011） c. 安全防范工程技术规范（ GB 50348-2004）； d. 安全防范工程程序与要求（ GA/T75-94）； e. 安全防范系统验收规则（ GA308-2001）； f. 安全防范系统通用图形符号（ GA/T74-2000）； g. 入侵报警系统技术要求（ GA/T368-2001）； h. 防盗报警控制器通用技术条件 GB12663-90； i. 民用建筑电气设计技术规程（ JGJ/T 16-1992）； j. 建筑防雷设计规范（ GBJ57-83）； k. 民用闭路电视监控系统工程技术规范（ GB50198-94）； l. 工业电视系统工程设计规范（ GBJ115-87）； m. 音频、视频及类似电子设备安全要求（ GB8898-2001）； n. 视频安防监控系统技术要求（ GA/T367-2001）； o. 测 量 、 控 制 和 试 验 室 用 电 气 设 备 的 安 全 要 求 (GB4793-2001)； 10 p. 信息技术设备的安全（ GB4943-2001）； q. 中华人民共和国通信行业标准（ YD/T926）； r. 城市市政综合监管信息系统技术规范（ CJJ/T.106-2055）； s. 安全检查防范系统通 作图形符号 （ GA/74-1994）； t. 消防联动控制设备通用技术条件（ GB.16806 1997）； u. 火灾自动报警设计规范（ GB50116-98）； v. 安全防范系统验收规则（ GA308-2001-94）； w. 电气指标标准 EIA-422 EIA-485； x. 电力工程电缆设计规范 GB 50217-1994； y. 报 警 传 输 系 统 串 行 数 据 接 口 的 信 息 格 式 和 协 议 （ GA/T379-2002）； z. 计算机信息系统安全等级保护操作系统技术要求（ GA/T388-2002）； aa. 计 算 机 信 息 系 统 安 全 等 级 保 护 管 理 要 求 GA/T388-2002B； bb. 计算 机信 息系 统安 全等 级保 护通 用技 术要 求（ GA/T390-2002）。 11 第二章 系统总体设计 2.1 总体设计思路 本方案的总体设计思路如下： 前端、 存储、解码显示 等 设备，统一采用高清 IP 化 产品 ，同时在 需要的场景中选用智能化 产品 ，实现 车辆、 人员 、门禁 、报警等信息的识别 与 管理功能。 建立统一的综合信息管理应用平台，实现对系统的统一管理； 充分考虑原有系统利旧，实现新老系统的无缝对接，降低成本，减少资源浪费。 2.2 总体架构设计 2.2.1 逻辑架构 综合 监管 方案从逻辑上可分为视频监控 、车辆管理、门禁管理、 入侵 报警 等几个系统，如下图所示。 12 计算机技术 、 图像技术 、 物联网技术等传输网络视频监控系统校园安防综合监管平台传输网络入侵报警系统门禁管理系统车辆管理系统安防 综合监管 方案逻辑结构图 图 1.视频监控 系统： 采用先进的高清、智能监控技术，对校园进行全方位、全天候的全面监控，最大限度地减少各种安全隐患； 车辆 管理 系统 ： 采用车辆 识别和智能分析技术，实现对校园内车辆的统一 监控 与管理 ； 门禁 管理系统： 以门禁业务为核心，帮助高校在人力防范的基础上，对 XX 学校 重要场所进行全面管理； 报警 管理 系统： 以报警业务为核心，帮助高校在人力防范的基础上，最大限度地减少各种安全隐患。 2.2.2 物理架构 综合安防拓扑如下图所示： 13 闽江学院 安防综合监管系统监控专网半球球机接入交换机枪机视频监控系统车牌识别摄像机 道闸控制器车辆管理系统监控专网控制主机停车场控制器管理服务器高清摄像机寻车指示牌寻车终端微卡口违停检测交换机设备接入监控指挥中心存储管理 报警管理 电视墙控制流媒体 中心管理KVM 一体机电视墙控制键盘管理电脑存储设备门禁管理系统管理服务器门禁读卡器 门锁控制器开门按钮人员通道访客考勤报警主机报警按钮红外对射声光报警器玻璃破碎探测器 双鉴探测器报警管理 系统网线或光纤连接线感应器连接线网线物理架构 图 图 2.该系统图是高教 的综合监管 架构图 ，包含视频监控 系统 、车辆管理系统、 门禁 管理 系统 、报警管理系统等，结合 智慧 校园综合监管平台，实现整个校园的 安全 综合监管 。 高校周界、出入口、校园内部等不同区域安装合适的高清或标清摄像机，在控制中心利用视频综合平台进行视频解码输出，利用专用大屏系统进行上墙显示，同时在中心架设专用存储系统 ，对前端视频资源进行中心集中存储。 14 系统结合智能化管理手段，运用智能分析技术，同时利用车辆 管理系统、门禁管理系统、 报警管理系统，对高校内外的人，车，物进行综合管理，变被动监控为主动防御，中心管理平台同时可以集成高校其它安防系统，达到信息共享，统一联动，提高高校综合安防管理水平。 15 第三章 系统 详细设计 3.1 视频 监控系统 XX 学校 安全技术防范应以保障学生和教职员工的人身安全为重点。为了进一步加强对 XX 学校 的安全防护，将 XX 学校 的区域分为出入口、周界、通道和道路、大型活动区域、重点部位和安保部门共六个区域。具体分类如下： 防范区域 覆盖场所 出入口 XX 学校大门口 XX 学校大门外一定区域 教学区域主要出入口 大型室内场馆出入口 学生宿舍区主要出入口 周界 XX 学校园区周界 学生宿舍区周界 通道和道路 校园内主要道路 教学区域主要走廊、通道 学生宿舍楼走廊、通道 办公区域主要走廊、通道 大型活动区域 室外活动区（操场等） 大型室内场馆 16 学生就餐区域 停车场 校园内其他区域 重点部位 易燃易爆和危险品储存室 水电气热设备间 财务室 贵重物品存放处 食堂操作间和储藏室及其出入口 安保部门 门卫室（传达室） 监控中心（监控室） 学生宿舍值班室 3.1.1 系统架构 前端摄像机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，室外可以依据固定枪机与球机搭配使用、交叉互动原则，以保证监控空间内的无盲区、全覆盖，同时根据实际需要配置前端基础配套设备如防雷器、设备箱等以及视频传输设备和线缆。室内 可以采用红外半球 与 室内 球机搭配使用 ，确保 满足 安装的美观 与细节 的不丢失需求要求。 针对室外监控点位的实际情况，摄像机、补光灯（选配）安装于监控立杆上，网络传输设备、光纤收发器、防雷器、电源等 17 部署于室外机箱， 室内摄像机 安装比较 简易 和 方便 ， 直接通过交换机、电源模块 连接 网络和取电 。监控网络摄像机前端部署结构如下图 所示 ： 大屏显示器客户端CVR监控前端分控中心总控中心视频线光纤网线图例接入交换机行业平台服务器群光纤收发器光纤收发器高清网络枪机 高清网络球机 高清网络枪机 高清网络球机第三方视频源接入交换机客户端核心交换机高清网络枪机 高清网络球机接入交换机视频综合平台 视频质量诊断前端 部署结构图 图 3.3.1.2 前端 视频监控点设计 1、出入口 出入口作为 XX 学校 的要害区域， 需要对出入口附近范围内的人员、车辆活动情况进行监控，当出现纠纷事件以及发生事故时，可远程控制摄像机对局部区域进行重点监控，事后通过视频录像进行取证。因此 要求使用高清晰度视频采集设备，其中校园大门出入口尤为重要，需要确保在一天 24 小时内，通过监视屏 18 均能清楚辨别出人员的体貌特征和进出车辆的车牌号。教学楼与宿舍楼需要清楚辨别进出人员的体貌特征， 为事后追溯提供依据。 防护要求 在 XX 学校 大门口处安装视频监控装置，监视及回放图像能够清楚地辨别进出人员的体貌特征和车辆的车牌号码。 XX 学校 大门外一定区域内由属地有关管理部门安装视频监控装置，监视及回放图像能清晰显示监视区域内人员活动和治安秩序情况。 在教学区域内学生集中出入的主要通道和出入口安装视频监控装置，监视及回放图像可清楚辨别人员的体貌特征。 在学生宿舍楼（区）的主要出入口安装视频监控装置，监视及回放图像可以清楚地辨别进出人员的体貌特征。 分布示意图 19 2、周界 XX 学校 周界与学生宿舍区周界作为在校师生人身及财产安全的重要防护区域，应设置视频监控装置。当 XX 学校 或学生宿舍区周界发生入侵事件时，视频监控系统需要将入侵事件清晰记录并存储，为事后调查提供视频依据。结合视频智能识别技术和设备，对周界入侵事件进行实时监控，一旦发现入侵或翻越行为，立刻报警，并将视频信号传输到控制中心，供保安人员进行相应处置。 防护要求 20 根据 XX 学校 周界的实际距离、面积等情况，安装一定数量的视频监控装置，监视及回放画面能够清晰地辨别入侵 XX 学校 周界的事件。 在学生宿舍区周界安装视频监控装置，监视及回放画面可以清楚地辨别入侵宿舍区周界的事件。 分布示意图 3、通道和道路 XX 学校 内的通道和道路作为在校师生及校外人员的必经之 21 路，需要部署相应的视频监控设备，并对通道和道路上的行人及往来车辆进行监控，且所部署的视频监控系统应能清楚辨别出行人的体貌特征以及过往车辆的车牌号码。同时，教学行政区域、学生宿舍区的走廊和通道也应配备相应的视频监控系统，要求监控系统能够辨别进出走廊、通道人员的样貌特征。 防护要求 在校园内主要道路安装视频监控装置，监视及回放图像能清楚辨别进出 人员的体貌特征和车辆的车牌号码。 教学区域、行政办公区域、学生宿舍区域走廊和通道可根据实际情况安装视频监控装置，监视及回放图像可以清楚辨别进出人员的体貌特征。 分布示意图 22 4、大型活动区域 体育馆、操场等室内外大型活动场所往往是 XX 学校 开展各类活动的常用地点，具有区域范围广，人员密度高等特点。为减少和避免发生大规模危害师生安全事件的发生，需要在体育馆、操场等室内外活动区域安装高清智能球形摄像机，以使 XX 学校相关部门可以实时清晰监视活动区域内的人员活动情况，当发生异常事件时，工作人员可在第一时间采取及时有 效地措施，切实保障在校师生的各类合法权益。 防护要求 在操场等室外活动区域安装视频监控装置，监视及回放图像能够清晰显示监视区域内人员活动情况。 在食堂的操作间和储藏室及其出入口、就餐区域安装视频监控装置，监视及回放图像可以清楚辨别人员地活动情况。 分布示意图 23 5、重点部位 财务室、实验室、机房等敏感场所是 XX 学校 内部的重要区域，为了防止该区域发生入侵、盗窃、损坏等重大事件的发生，必须要加强对此类区域的监控管理力度。通过在上述敏感场所部署视频监控等设备，用于实现对该区域的内部监控，监控系统须能够清晰辨别出内部人员的日常活动情况，防止内部人员监守自盗以及外来人员入侵事件的发生，保障 XX 学校 重要设施和财产的安全。 防护要求 在易燃易爆和危险化学品储存室安装视频监控装置，监视及回放图像可以清楚地显示内部物品的存放情况。 24 在财务室、实验室等贵重物品存放处安装视频监控装置，监视及回放图像能够清晰显示内部人员的活动情况。 分布示意图 6、安保部门 XX学校 安保部门 担负着校园治安秩序管理以及 XX 学校 财产安全 的重任 。通过在分控中心、门卫室、学生宿舍值班室等处部署监控点，可以监督各个安保部门的日常工作情况，工作秩序以及对事件处理的过程等。 防护要求 监控室、 XX 学校 门卫室（传达室）、学生宿舍楼（区）的值班室可结合 XX 学校 自身的实际情况安装视频监控装置，监视及回放图像可以清晰辨别内部人员的体 25 貌特征。 分布图 XX 学校 重点部位和区域安全技术防范设施配置表 序号 部位 重点部位和区域 技防设施 配置要求 1 出入口 XX 学校 大门口 视频监控装置 应 出入口控制装置 宜 访客可视对讲装置 可 2 XX 学校 大门外一定区域 视频监控装置 宜 26 3 教学区域主要出入口 视频监控装置 宜 4 大型室内场馆出入口 视频监控装置 宜 5 学生宿舍区主要出入口 视频监控装置 宜 出入口控制装置 可 访客可视对讲装置 可 6 周界 XX 学校 园区周界 实体屏障 应 视频监控装置 应 入侵报警装置 宜 7 学生宿舍区周界 视频监控装置 宜 入侵报警装置 宜 8 通道和道校园内主要道路 视频监控装置 应 27 9 路 教学区域主要走廊、通道 视频监控装置 宜 10 学生宿舍楼走廊、通道 视频监控装置 宜 11 办公区域主要走廊、通道 视频监控装置 宜 12 大型活动区域 室外活动区（操场等） 视频监控装置 应 13 大型室内场馆 视频监控装置 应 14 学生就餐区域 视频监控装置 宜 15 停车场 视频监控装置 宜 16 校园内其他区域 视频监控装置 宜 17 重点部位 易燃易爆和危险品储存室 物防措施 应 入侵报警装置 应 视频监控装置 应 28 电子巡查装置 宜 18 财务室 物防措施 应 入侵报警装置 宜 视频监控装置 应 电子巡查装置 宜 19 贵重物品存放处 物防措施 应 入侵报警装置 应 视频监控装置 应 电子巡查装置 宜 20 食堂操作间和储藏室及其出入口 视频监控装置 宜 21 安保部门 门卫室（传达室） 物防措施 应 紧急报警装置 应 29 视频监控装置 宜 22 监控中心（监控室） 物防措施 应 紧急报警装置 应 视频监控装置 宜 23 学生宿舍值班室 物防措施 应 紧急报警装置 应 视频监控装置 宜 3.1.3 图像传输设计 为保证图像传输、实时存储对带宽的要求，网络视频监控系统应采用专用网络，以千兆光纤为主干，百兆铜缆为接入，并预留今后万兆扩展能力。监控中心设置核心交换机，汇聚各个区域及分控中心的所有视频数据。 传输构架是网络监控系统的 “神经网络 ”，它保证了系统的稳定性，同时其扩展性也应满足系统今后几年的扩展，根据上述要求整个网 络 系统预留了至少 50%的系统冗余。同时在网络设计 30 中，可配合管理平台自身的权限管理功能，利用 VLAN、ACCESS-LIST 等网络安全技术，对不同区域的网络监控点进行逻辑分类，并应用访问控制策略约束或放开资源共享过程中，可能存在的网络通断状态。 核心层地处于安防中心机房内，负责整个网络视频监控业务数据流量交换。并可以通过安全策略与远程网络连接。核心交换区域主要处理各汇聚点数据流量交换，交换机要求应能对所有 IP数据包进行线速无阻塞转发，同时能够长时间无故障工作。 接入层交换机分布在不同的建筑内和不同功能区。接入层 是网络的最边缘部分，须具备较为完善的功能，支持 VLAN 技术，具有无拥塞的交换结构和线速转发性能。 前端摄像机与总控中心或分控中心（门卫、值班室）的网络硬盘录像机，通过视频同轴线缆连接，将摄像机拍摄的射频信号传输到硬盘录像机进行录像存储及显示。 网络硬盘录像机通过接入层交换机进入视频监控网络中，实现基于校园网的监控信号传输。支持多级远程监控。 另外，考虑到可能会有远程用户或者上级管理单位用户，进行主域网浏览或者操作，因此设计网络出口及出口安全的相关配置，建议外联需求确定后，通过路由器设置实现网络互联，通过防火 墙设置保证内部网络安全。 31 3.1.4 图 像存储设计 视频 图像分辨率与存储码流之间 成对应关系 ，根据图像的分辨率 选择 适配的码流，即可对单路图像所需要的存储空间进行估算，以方便选配合适的存储介质 ，常见 分辨率与码流之间的对应关系如下图 所示 ： 码流与 分辨率对应图 图 1.通过上图，说明了不同分辨率的合理的码率选择范围：所谓“合理的范围”指的是如果低于这个范围，图像质量看起来会变得不可接受；如果高于这个范围，则显得没有必要，对于网络资源以及存储资源来说是一种浪费。 因此前端的 视频选择 合适的码流是至关重要的。 存储空间与 视频码流之间存在一个理论的计算公式 ： 每个前端存储总容量 (Gb) 视频码流大小 (Mb) 存储时间 / 8 /1024/1024。根据 这个 公式 我们可以 估算出 项目实际需要的存储容量 ，从而确定选择什么样 的存储设备 和需要 配置的 存储介质 数量 。具体计算过程 如下分析： 32 1、按 2Mbps 码流计算，达到 720P 格式效果； （ 1）、每路存放 1 小时的数据总容量： (GB)=2Mbps 8 3600 秒 1024 0.9GB。 （ 2）、每路存放 1 天的数据总容量： (GB)=0.9GB 24 小时 21.09GB。 （ 3）、每路存放 30 天的数据总容量： (TB)= 21.09GB 30天 1024 0.62TB。 2、按 4Mbps 码流计算，达到 1080P 格式效果； （ 1）、每路存放 1 小时的数据总容量： (GB)=4Mbps 8 3600 秒 1024 1.8GB。 （ 2）、每路存放 1 天的数据总容量： (GB)=1.8GB 24 小时 42.19GB。 （ 3）、每路存放 30 天的数据总容量： (TB)= 42.19GB 30天 1024 1.24TB。 3、按 6Mbps 码流计算，达到 3M 格式效果； （ 1）、每路存放 1 小时的 数据总容量： (GB)=6Mbps 8 3600 秒 1024 2.7GB。 （ 2）、每路存放 1 天的数据总容量： (GB)=2.7GB 24 小时 64.8GB。 （ 3）、每路存放 30 天的数据总容量： (TB)= 64.8GB 30 33 天 1024 1.9TB。 4、按 8Mbps 码流计算，达到 5M 格式效果； （ 1）、每路存放 1 小时的数据总容量： (GB)=8Mbps 8 3600 秒 1024 3.6GB。 （ 2）、每路存放 1 天的数据总容量： (GB)=3.6GB 24 小时 84.38GB。 （ 3）、每路存放 30 天的数据总容量： (TB)= 84。 38GB30 天 1024 2.48TB。 2、硬盘实际 可用容量计算 ; 目前 主流的存储介质是 SATA 硬盘， 众所周知，在计算机中是采用二进制（ 1024 字节 为 1KB），而硬盘厂商在计算容量方面是以每 1000 为一进制的（ 1000 字节为 1KB）。 所以 实际上硬盘和实际可用容量之间存在一个差异： （ 1）、一块 2T 硬盘实际存储容量， R1=2000G 1024 1024 1024=1.863T （ 2）、一块 3T 硬盘实际存储容量， R3=3000G 1024 1024 1024=2.794T 硬盘 在 使用 过程中会有一个格式化损失，一般在 3%-10%之间 ，我们取中间值 5%作为 格式化 损失： （ 1）、一块 2T 硬盘格式化损失一般在 5%左右， R2=R1 34 0.95=1.77T （ 2）、一块 3T 硬盘格式化损失一般在 5%左右， R4=R3 0.95=2.65T 3.1.5 系统 主要功能 3.1.5.1 实时预览 系统 支持 前端 监控点的 实时 预览监控功能， 利用 平台客户端，随时 都 可以看到 校园内监控点的 图像画面 。 3.1.5.2 录像回放 系统 支持录像回放功能， 保存 在存储设备中的录像， 可以 随时调取 。 3.1.5.3 解码 上墙 在 监控 中心可以建设 监控 大屏， 系统 支持 将 监控点的 图像画面 通过 解码器 解码后，输出到大屏电视墙上 。 3.1.5.4 录像 存储 系统支持录像 存储， 可以 比较 长 时间保存监控点的录像信息 ，可 供随时 调取 查看。 35 3.2 报警 管理系统 3.2.1 系统架构 报警 管理 系统由总线式网络报警主机，报警主机键盘，总线防区扩展模块，继电器输出模块，总线延伸器组成，而网络型报警柱将直接通过网络接入到监控中心。系统架构拓扑如下图所示： 声光报警器红外探测器报警按钮GPRS手机客户端SMS / APP基站移动客户端I n t e r n e t / p s t n接警 管理软件M - B U S总线M - BUS 总线单防区模块多防区模块总线延长器报警主机烟感探测器单防区输入 / 输出模块玻璃破碎探测器有线电话有线 IP无线 G P R SR V V 2 * 1 . 0单防区模块红外对射探测器报警柱报警箱报警 系统架构 图 2.3.2.2 系统 主要功能 报警 管理系统的 管理依托于 校园 综合安防管理平台，其 支持多种报警类型，包括报警探测器报警 、 报警箱 （ 柱 ） 报警 、 智能分析事件报警等，具体信息如下表所示： 36 序号 报警源 报警类型 备注 1 报警探测器 IO 报警 红外对射 、 红外 双鉴 、紧急按钮等 2 报警箱 （ 柱 ） IO 报警 报警箱 （ 柱 ） 按钮 触发 3 智能分析 穿越警戒面 视频智能分析得到的报警事件 4 进入区域 5 离开区域 6 物品拿取放置 7 徘徊 8 非法停车 9 快速移动 10 人员聚集 11 视频 质量检测 12 系统可对诸多事件进行响应预案联动配置，当事件发生时，可进行预案联动，使每一种事件都能得到合适的处理，让系统具有更强自动化性能，并对报警事件快速做出反应，将损失减小到 37 最低程度。 探测器报警报警箱报警报警源报警服务器管理服务器数据库门禁联动录像联动报警上墙短信联动云台联动邮件联动联动客户端语音对讲声音报警字符叠加报警弹图像报警记录反馈处理结果客户端联动地图报警报警柱报警智能报警系统功能 图 3.报警联动有客户端联动、录像联动、云台联动、报警输出联动、报警上墙联动、短信联动和邮件联动等。系统在配置报警联动时，可选择配置需要的联动，也可以不配置任何联动。当报警发生时，执行相应的报警预案联动。 客户端联动 客户端联动在客户端执行，提示客户端用户有报警发生。客户端联动有四种联动方式，分别是报警弹图像、语音对讲、声音报警 和字符叠加。在配置客户端联动时，可允许配置一种或多种报警联动。 1) 报警弹图像 系统将根据配置好的预案，弹出某一个或多个摄像机 38 的监控视频图像。系统最多允许弹出 8 个摄像机的图像，同一个摄像机只能被弹出一次。系统在配置弹图像预案时，只能配置同属于一个区域的摄像机。 2) 语音对讲 当报警发生时，系统将可以与指定
