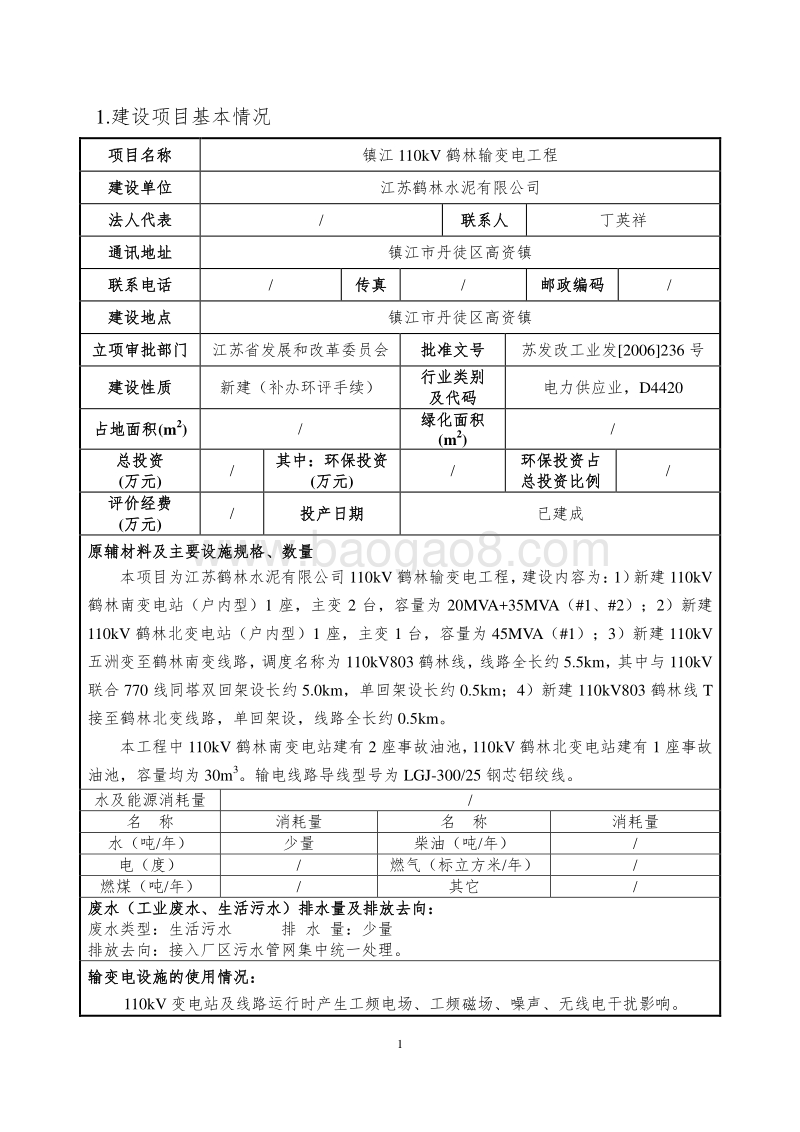

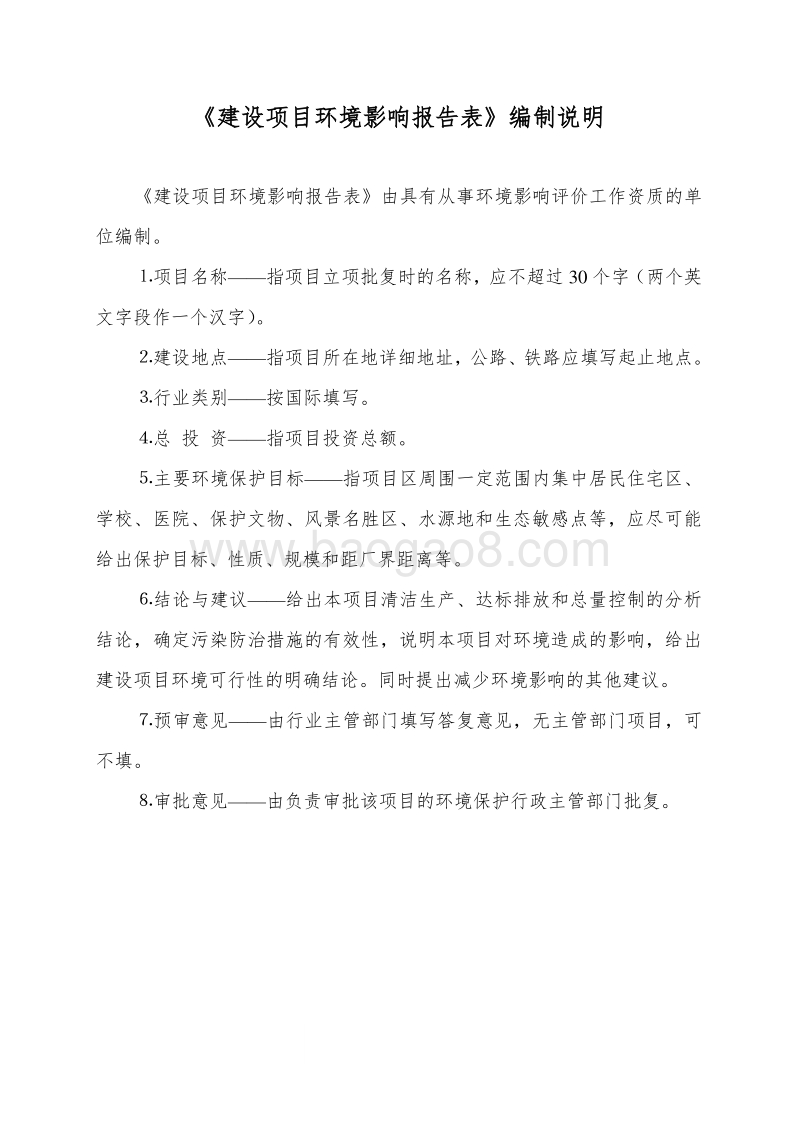

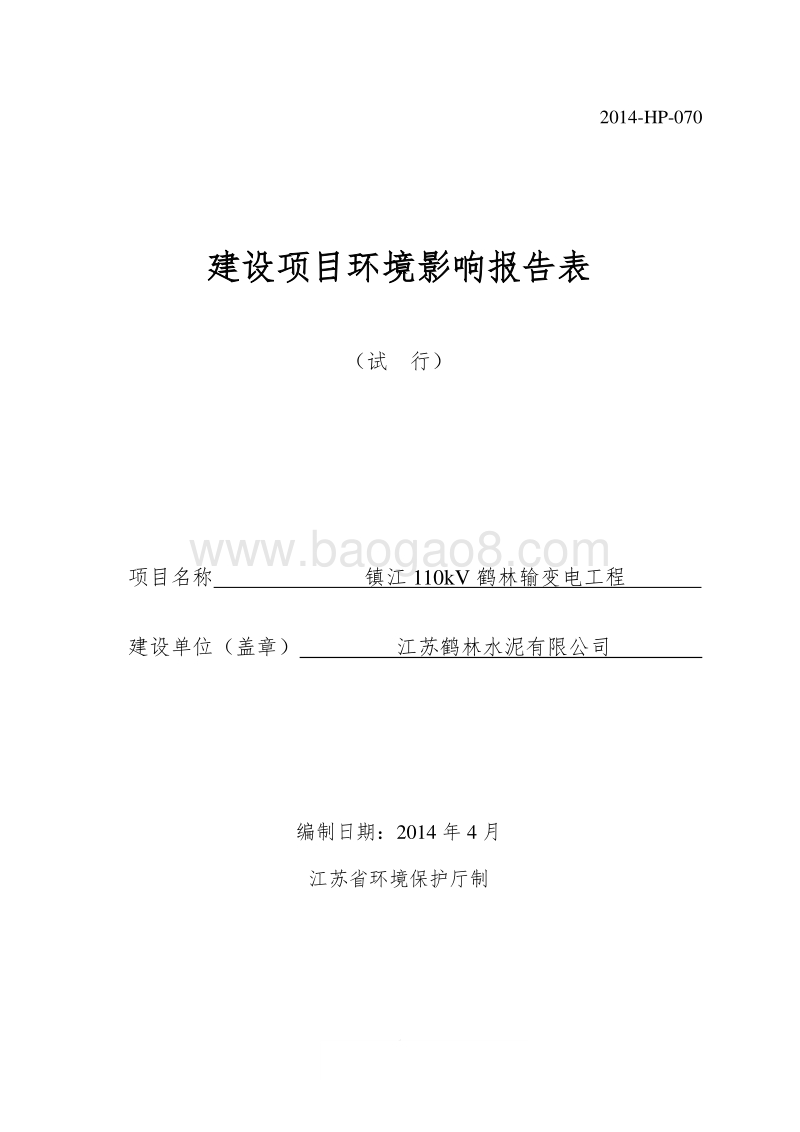

1 2014-HP-070 建设项目环境影响报告表 （试 行 ） 项目名称 镇江 110kV 鹤林 输变电 工程 建设单位（盖章） 江苏鹤林水泥有限公司 编制日期： 2014 年 4 月 江苏省环境保护 厅 制 2 建设项目环境影响报告表编制说明 建设项目环境影响报 告 表由具有从事环境影响评价工作资质的单位编制。 项目名称 指项目立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。 建设地点 指项目所在 地详细地址，公路、铁路应填写起止地点。 行 业类别 按国际填写。 总 投 资 指项目投资总额。 主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 预审意见 由行业主管部门填写答复意见，无主管部门项目 ，可不填。 审批意见 由负责审批该项目的环境保护行政主管部门批复。1 1.建设项目基本情况 项目名称 镇江 110kV 鹤林输变电工程 建设单位 江苏鹤林水泥有限公司 法 人代表 / 联系人 丁英祥 通讯地址 镇江市丹徒区高资镇 联系电话 / 传真 / 邮政编码 / 建设地点 镇江市丹徒区高资镇 立项审批部门 江苏省发展和改革委员会 批准文号 苏发改工业发 2006236 号 建设性质 新建 （ 补办环评手续） 行业类别 及代码 电力供应业 ， D4420 占地面积 (m2) / 绿化面积 (m2) / 总投资 (万元 ) / 其中：环保投资(万元 ) / 环保投资占总投资比例 / 评价经费 (万元 ) / 投产日期 已 建 成 原辅材料及主要设施规格、数量 本 项目 为 江苏鹤林水泥有限公司 110kV 鹤林输变电工程 ， 建设内容为： 1） 新建 110kV鹤林 南 变电站（ 户 内 型 ） 1 座 ， 主变 2 台 ， 容量为 20MVA+35MVA（ #1、 #2） ； 2） 新建110kV 鹤林 北 变电站（ 户 内 型 ） 1 座 ， 主变 1 台，容量为 45MVA（ #1） ； 3） 新建 110kV五洲变 至鹤林南变 线路，调度名称为 110kV803 鹤林线， 线路全长约 5.5km，其中与 110kV联合 770 线同塔双回架设长 约 5.0km，单回架设 长 约 0.5km； 4）新建 110kV803 鹤林线 T接至鹤林北变线路，单回 架设 ，线路全长约 0.5km。 本工程中 110kV 鹤林 南 变电站 建有 2 座 事故油池， 110kV 鹤林 北 变电站 建有 1 座 事故油池，容量均为 30m3。输电线路导线型号为 LGJ-300/25 钢芯铝绞线。 水及能源消耗量 / 名 称 消耗量 名 称 消耗量 水（吨 /年） 少量 柴油（吨 /年） / 电（度） / 燃气（标立方米 /年） / 燃煤（吨 /年） / 其它 / 废水（工业废水、生活 污 水）排 水量及排放去向： 废水类型： 生活污水 排 水 量： 少量 排放去向： 接入厂区污水管网集中统一处理。 输变电设施的使用情况 ： 110kV 变电站 及线路 运行时产生工频电场、工频磁场、 噪声、 无线电干扰影响。 2 工程内容及规模： 江苏鹤林水泥 有限公司 成立于 2003 年 9 月份，公司注册资金 2 亿元，现拥有固定资产 21 亿元，三条新型干法旋窑，占地面积约 600 亩。公司拥有日产 2500 吨熟料的新型干法旋窑一条，日产 4500 吨熟料的新型干法旋窑 两 条。目前公司的水泥年产量达到 1000 万吨以上规模，是全国大型水泥生产基 地。 2005 年 7 月 18 日，该公司“新型干法 2500t/d 熟料水泥生产线 环保迁建技改工程 ”获得了江苏省环保厅的批复（苏环管 2005189 号），并于 2006 年 3 月 24 日取得了江苏省发展和改革委员会的批复同意（苏发改工业发 2006236 号），在此项目期间，该公司建设了 110kV 鹤林南变电站，此时投运 1 台主变（ #1 主变，容量为 20MVA）。 2006 年 12 月26 日，该公司“ 4500t/d 熟料新型干法水泥生产线扩建工程”获得了江苏省环保厅的批复（苏环管 2006255 号 ），并于 2007 年 4 月 29 日取得了江苏 省经济贸易委员会的批复同意（苏经贸投资 2007352 号），在此项目期间，该公司对 110kV 鹤林南变电站进行了扩建，增加了 1 台主变（ #2 主变，容量为 35MVA）。 2008 年 2 月 4 日，该公司“ 4500t/d 水泥熟料生产线暨纯低温余热发电工程”获得了江苏省环保厅的批复（苏环管 200831 号）， 并于 2012 年 8 月 31 日取得江苏省经济和信息化委员会的批复同意（苏经信投资 2012684号），在此项目期间，该公司建设了 110kV 鹤林北变电站， 主变 1 台（ #1 主变，容量为45MVA）。 根据中华人民共和国环境影 响评价法、建设项目环境保护条例 、 建设项目环境影响评价分类管理名录 的相关要求及镇江市丹徒区环保局的现场检查意见 ， 110kV 鹤林输变电工程 需 补 办 环评手续 。 据此， 江苏鹤林水泥有限公司 委托我中心 对 该项目 进行 环境影响评价，接受委托后，我单位通过资料调研、现场勘察 、 评价分析， 并委托江苏省苏核辐射监测有限责任公司进行现场监测 ，在此基础上编制了 江苏鹤林水泥有限公司 110kV 鹤林输变电工程 环境影响报告表。 110kV 鹤林输变电工程 位于 镇江市丹徒区高资镇 。 工程规模： 1） 新建 110kV 鹤林南变电站（户内型） 1 座，主 变 2 台，容量为 20MVA+35MVA（ #1、#2） 。 主 变位于 变电站 一层 南 侧 ， 110kV 配电装置布置在 变电站 二层 东 侧 ， 110kV 线路 由变电站 南 侧 架 空 出线。 3 电压等级： 110kV/10kV。 2）新建 110kV 鹤林北变电站（户内型） 1 座，主变 1 台，容量为 45MVA（ #1） 。 主 变位于 变电站一层南 侧 ， 110kV 配电装置布置在变电站二层东侧， 110kV 线路 由变电站北侧架空 出线 。 电压等级： 110kV/10kV。 3） 新建 110kV 五洲变至鹤林南变线路，调度名称为 110kV803 鹤林线，线路全长约5.5km，其中与 110kV 联合 770 线同塔双回架设长约 5.0km，单回架设长约 0.5km。 线路路径： 线路从 220kV 五洲变北侧出线， 与 110kV 联合 770 线同塔双回架设 ，向北跨过铁路，后左转向西约 200m，后左转向西南方向，跨过铁路后沿西南方向架设，跨过 312 国道后至江苏鹤林水泥有限公司 厂区 大门西侧，后沿江苏鹤林水泥有限公司厂区围墙 西侧 向南架设， 在 厂区 围墙 西南拐角处改为单回架空线路，并左转向东沿厂区围墙南侧架设，至 110kV 鹤林南变电站南侧后，向北架空进入 110kV 鹤林南变电站。 4） 新建 110kV803 鹤林线 T 接至鹤林 北变线路，单回架设，线路全长约 0.5km。 线路路径： 线路在江苏鹤林水泥有限公司厂区大门西侧处从 110kV803 鹤林线 T 接，后沿场内道路架设，至 110kV 鹤林北变电站北侧，右转向南架空进入 110kV 鹤林北变电站。 4 2.环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 （ 环境空气、地面水、地下水、声环境、 电磁 环境、生态环境等 ） 工程周围环境现状分析 （ 1） 监测因子：工频电场、工频磁场、无线电干扰 、噪声 （ 2）监测方法： 根据 辐射环境保护管理导则 电磁辐射监测仪器和方法（ HJ/T10.2- 1996）、 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）、 工频电场测量（ GB/T12720-1991）、 高压交流架空送电线路、变电站工频电场和磁场测量方法（ DL/T988-2005） 、 高压架空输电线、变电站无线电干扰测量方法（ GB/T 7349-2002） 、 工业企业厂界环境噪声排放标准（ GB12348-2008） 和声环境质量标准（ GB3096-2008） ， 在变电站四周布设工频电场、工频磁场、无线电干扰现状测点， 在厂区四周布设噪声 现状测点 。 在线路周围及敏感目标处布设工频电场、工频磁场、无线电干扰监测点位。 （ 3） 监测时间： 2014 年 3 月 28 日 （ 4） 监测单位： 江苏省苏核辐射监测有限责任公司 （ 5） 监测天气： 晴 ，风速 1.52.6m/s，空气温度 1320 ，空气湿度 4957%。 （ 6） 仪器型号： 1）工频电场、工频磁场： HI3604 工频场强仪 仪器编号： 00069951 检定有效期 ： 2014.3.192015.3.18 生产厂家：美国 Holaday 公司 频率响应： 50Hz60Hz 工频电场测量范围： 1V/m1.99105V/m 工频磁场测量范围： 8mA/m1600A/m（ 110-5mT2mT） 2）无线电干扰： PMM9010 无线电干扰测量仪 仪器编号： 001WJ51115 检定有效期 ： 2014.1.92015.1.8 生产厂家：意大利 PMM 公司 测量频率范围： 9kHz30MHz 量程： 0dB(V/m)120dB(V/m) 5 3）噪声： AWA6218B 声级计 仪器编号： 015733 检定有效期 ： 2013.11.12014.10.31 频率范围： 20Hz12.5kHz 测量范围： 35dB(A)130dB(A) （ 7） 监测结果： 1） 声环境现状 由监测结果可知，变电站 所在厂区 四周测点昼间噪声为 52.1dB(A)57.2dB(A)，夜间噪声为 45.3dB(A)46.7dB(A)， 符合声环境质量标准（ GB3096-2008）的 2 类标准。 2） 工频电场、工频磁场现状 由监测结果可知， 110kV 鹤林南变电站四周测点距地面 1.5m 处 工频电场 测值 为1.0010-3kV/m2.6010-1kV/m， 工频磁场 （合成量） 为 4.6910-4mT7.6210-4mT； 110kV 鹤林 北 变 电站 四周测点距地面 1.5m 处 工频 电场 测值 为 9.5510-3kV/m1.1010-1kV/m， 工频磁场（合成量） 为 2.9210-5mT4.5210-4mT； 110kV803 鹤林线 沿线 敏感目标处 测点距地面 1.5m 处工频电场 测值 为 1.3010-2kV/m1.92kV/m，工频磁场 （合成量） 为 6.9910-4mT7.1210-3mT；110kV803 鹤林线 T 接至鹤林北变电站线路沿线测点距地面 1.5m 处 工频电场 测值 为5.7210-2kV/m，工频磁场 （合成量） 为 1.9910-4mT。 所有测点测 值 均小于 500kV 超高压送变 电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中 4kV/m、 0.1mT 的推荐限值。 3） 无线电干扰现状 由监测结果可知， 110kV 鹤林 南 变 电站 南 侧 测点处 0.5MHz 的无线电干扰值水平为40.7dB(V/m)； 110kV 鹤林 北 变电站 北 侧测点处 0.5MHz 的无线电干扰值水平为 40.6dB( V/m)；110kV803 鹤林线 沿线环境敏感目标测点处 0.5MHz 的无线电干扰为 40.3dB(V/m) 41.3dB(V/m)； 110kV803 鹤林线 T 接至鹤林北变电站线路 沿线周围测点处 0.5MHz 的无线 电干扰值水平为 40.1dB(V/m)。所有 测值 均 能 满足高压交流架空送电线无线电干扰限值（ GB15707-1995） 0.5MHz 频率 110kV 电压等级 46dB(V/m)的标准限值 要求 。 6 主要环境保护目标 （ 列出名单及保护级别 ） ： 本 工程 110kV 鹤林南 变电站 及 110kV 鹤林 北 变电站 周围 100m 范围 内 无民房等 环境 敏感 目标 ； 110kV803鹤林线 线路 走廊两侧 30m范围内 存在 3处共约 18户民房，其中 跨越 2户； 110kV803鹤林线 T 接至鹤林北变电站线路走廊两侧 30m 范围内 无民房等环境敏感目标 。 7 3.评价适用标准 噪 声 执行 声环境质量标准（ GB3096-2008） 2 类标准：昼间为 60dB(A)，夜间为 50dB(A)。 执行 工业企业厂界环境噪声排放标准（ GB12348-2008） 2 类标准：昼间为 60dB(A)，夜间为 50dB(A)。 电 磁 环 境 工频电场、 工频磁场 ： 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）标准执行， 工频电场： 4kV/m；工频磁场： 0.1mT； 无线电干扰： 执行 高压交流架空 送电 线 无线电干扰限值（ GB15707-1995），频率为 0.5MHz 对 110kV 高压送电线路（距边导线投影 20m 处） 46dB(V/m)标准限值 ， 110kV 变电 站参照执行。 总 量 控 制 指 标 无 8 4.建设项目工程分析 工艺流程简述 (图示 )： 图 1 110kV 变电站 工程 施工期及 运行期 主要产污环节示意图 污染分析： 1、施工期 1）施工噪声 施工期材料运送所使用交通工具和施工期机械运行将产生噪声。 2）施工废水 施工期废水污染源主要为生活污水 及施工废水 。 3）施工废气 大气污染物主要为施工扬尘。 4） 施工固废 固体废弃物主要为工程弃方和施工人员产生的生活垃圾。 5）生态 变电站 及线路 施工主要造成土地占用及植被破坏等生态影响。 2、运行期 1） 工频电场、工频磁场及无线电干扰 110kV 鹤林 南 变 电站 110kV 鹤林北变电站 上一级 变电站 厂区各 用电设备 110kV 输电 线路 土地占用、植被破坏、 扬尘、废水、固废、噪声 施工期 运行期 工频电场、工频磁场 、无线电干扰、废水、固废、噪声、事故油污 9 变电站 及线路 在运行中，会形成一定强度的工频电场、工频磁场。变电站的主变和高压配电装置 、输电线路 在运行时，由于电压等级较高，带电结构中存在大量的电荷，因此会在周围产生一定强度的工频电场，同时由于电流的存在，在带电结构周围会产生交变的工频磁场。 变电站在运行中，会产生无线电干扰。变电站无线电干扰的产生有三类根源，分别是：在导线及其金属表面 处空气中的电晕放电；绝缘子承受高电位梯度区域中放电；连接松动或接触不良产生的间隙放电。 2） 噪声 110kV 变电站运营期的噪声主要来自主变压器。 3） 生活污水 工作人员产生的少量生活污水接入厂区污水管网，集中统一处理，对周围水环境影响很小。 4）固废 变电站 工作 人员 会 产生 少量 的 生活 垃圾 。 5） 事故风险 110kV 鹤林南变电站设有 2 座事故油池（ 30m3）， 110kV 鹤林北 变电站 设置 1 座 事故油 池（ 30m3），每台变压器下均设置事故油坑，事故油坑与事故油池相连。变电站运营期正常情况下，变压器无漏油产生，事故时排出 的油经事故油池统一收集，交由有资质单位回收处理，不外排。 10 5.项目主要污染物产生及排放情况 内容 类型 排放源 (编号 ) 污染物名称 处理前产生浓度及产生量 (单位 ) 排放浓度及排放量 (单位 ) 大 气 污 染 物 施工场地 扬尘 少量 少量 水 污 染 物 施工场地 施工人员 生活废水、施工废水 少量 及时清理， 不外排 变电站 生活污水 少量 不外排 电磁辐射 电离辐射 变电站 架空线路 工频电场 工频磁场 无线电干扰 工频电场： 4kV/m 工频磁场： 0.1mT 110kV 无线电干扰 ：46dB(V/m) 固 体 废 物 施工场地 施工人员 生活垃圾、建筑垃圾 少量 及时清理， 不外排 变电站 工作人员生活 垃圾 少量 定期 清理，不外排 噪 声 施工场地 施工机械 噪声 60dB(A)84dB(A) 满足建筑施工场界环境噪声排放标准（ GB12523-2011）中相应要求 变电站 噪声 距离主变 1m 处噪声不高于 63dB(A) 满足工业企业厂界环境噪声排放标准（ GB12348-2008） 2 类 其 他 主变油污，发生事故时最终全部排入事故油池， 不外排 主要生态影响 (不够时可另附页 ) 对照江苏省生态红线区域保护规划（ 2013 年），本工程不在重要生态功能保护区内。本项目已建成，变电站 及线路 施工现场已进行土地固化处理、站区周围植被均已恢复，对周围生态环境的影响较小。 11 6.环境影响分析 施工期环境影响简要分析： 施工期主要污染因子为：噪声、扬尘、 废水、固废。此外，主要环境影响还表现为对 植被、景观 和交通的影响 。 1施工时会产生施工噪声，在施工时选用了低噪声设备，限制了高噪声设备夜间施工，减少了对周围环境的不利影响。 2施工过程中地表土的挖掘及渣土的运输会产生少量 的扬尘，短时间影响周围大气环境，但影响范围很小，施工结束 后 已得到恢复。 3施工期废水主要有施工人员的生活污水和施工生产废水。这两类废水产生量较少，其中生活污水排入临时厕所，定期进行了清理，生产废水排入临时沉淀池，处理后定期清运。因此施工期废水对周围水体无影响。 4施工期固体废物主要为施工人员产生的生活垃圾和建筑垃圾两类。施工过程中及时进行了清理，对周围环境未造成污染。 5施工时的土地开挖破坏了少量地表植被，为避免发生水土流失，施工期通过采取工程措施、临时措施和管理措施，施工结束后通过土地绿化，采取工程措施恢复水土保持功能，将工程建设造成的水土流失影响将逐步恢复到了施工前的水平。通过采取上述措施，该工程建设造成的周围生态环境影响较小。 6施工期间，大件运输车辆、施工设备对道路交通有短暂的影响，施工结束后交通状况得到恢复。 目前，该工程已建成，施工期间未发生噪声、扬尘扰民现象。施工现场周围植被已恢复，对周围生态环境影响较小。 12 营运期环境影响 评价 ： 1变电站噪 声影响分析 110kV 变 电站 所在厂区 四周测点昼间噪声为 52.1dB(A)57.2dB(A)，夜间噪声为45.3dB(A)46.7dB(A)， 能够满足工业企业厂界环境噪声排放标准（ GB12348-2008）2 类标准要求，同时满足声环境质量标准（ GB3096-2008） 2 类标准要求。 2变电站 工频电场、 工频磁场 及无线电干扰 影响分析 110kV 鹤林南变电站四周测点距地面 1.5m 处 工 频 电 场 测值 为1.0010-3kV/m2.6010-1kV/m， 工频磁场 （合成量） 为 4.6910-4mT7.6210-4mT； 110kV鹤林北变电站四周测点距地面 1.5m 处 工频电场 测值 为 9.5510-3kV/m1.1010-1kV/m，工频磁场 （合成量） 为 2.9210-5mT4.5210-4mT。所有测点测值 均满足 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中 工频电场 4kV/m 和工频磁场 0.1mT 的评价标准 。 110kV 鹤林 南 变 电站 南 侧 在 频率 0.5MHz 时 的 无线电干扰值水平为 40.7dB(V/m)；110kV 鹤林北变电站北 侧 在 频率 0.5MHz 时 的 无线电干扰值水 平为 40.6dB(V/m)。所有测点测值均 能够 满足高压交流架空送电线无线电干扰限值（ GB15707-1995）0.5MHz 频率 处 110kV 电压等级 46dB(V/m)的标准限值。 3. 架空 线路工频电场、工频磁场 、 无线电干扰 影响分析 （ 1） 架空 线路工频电场、工频磁场影响理论预测分析 据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中的架空输电线路的工频场强的计算方法，结合 110kV 750kV 架空输电线路设计规范 (GB50545-2010)，计算 110kV 架 空线路下方不同净空高度处，垂直线路方向 0m50m的工频电场、工频磁场。 计 算结果表明， 根据 110kV-750kV 架空输电线路设计规范（ GB50545-2010），110kV 架空送电线路跨越建筑物时，导线与建筑物之间的最小垂直距离，即净空 高度不小于 5m，从计算结果看出，在满足此净空高度的前提下， 110kV 线路下方处工频电场、工频磁场能够满足工频电场 4kV/m、工频磁场 0.1mT 的限值要求。 当预测点距线路走廊中心投影位置距离相同时，架空线路下方的工频电场、工频磁场随着净空距离的增大呈递减的趋势。根据 以上的预测计算结果可知，结合13 110kV-750kV 架空输电线路设计规范（ GB50545-2010）的要求， 110kV 架空送电线路跨越房屋时导线对房屋的净空距离 要求如下 ： 110kV 线路跨越尖顶房屋时，导线对屋顶的净空高度应不小于 5m，跨越平顶房屋时，考虑平顶房屋屋顶上方有人员活动，导线对屋顶的净空高度应不小于 6m。 当预测点与导线间净空距离相同时，架空线路下方的工频电场、工频磁场随着预测点距线路走廊中心投影位置距离的增大呈递减趋势。因此，本项目线路经过居民区时，在满足房屋屋顶与导线间相对垂直距离不小于净 空距离的前提下，线路两侧的民房（不跨越）处也能满足 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中工频电场 4kV/m、工频磁场 0.1mT 的限值要求。 （ 2） 输电线路现状监测 分析 本工程线路已建成投运，目前运行正常。 由现状监测结果可知， 110kV803 鹤林线 沿线 敏感目标处 测点距地面 1.5m 处 工频电场 测值 为 1.3010-2kV/m1.92kV/m，工频磁场 （合成量） 为 6.9910-4mT7.1210-3mT，所有测点测 值 均小于 500kV 超高压送变电工程电磁辐射 环境影响评价技术规范（ HJ/T24-1998）中 4kV/m、 0.1mT 的推荐限值 ； 110kV803 鹤林线 T 接至鹤林北变电站线路沿线测点距地面 1.5m 处 工频电场 测值 为 5.7210-2kV/m，工频磁场 （合成量） 为1.9910-4mT； 110kV803 鹤林线沿线环境敏感目标 测点处 0.5MHz 的无线电干扰值水平为 40.7dB(V/m)， 110kV803 鹤林线 T 接至鹤林北变电站线路沿线周围测点处 0.5MHz的无线电干扰值水平为 40.1dB(V/m)，所有测点测 值 均能满足高压交流架空送电线无线电干扰限值 （ GB15707-1995） 0.5MHz 频率 110kV 电压等级 46dB(V/m)的标准限值。 根据现状监测结果， 110kV803 鹤林线 沿线测点 距地面 1.5m 处工频磁场 最大值为7.1210-3mT， 110kV803 鹤林线 T 接至鹤林北变电站线路 沿线测点 距地面 1.5m 处工频磁场 为 5.7210-2kV/m。 推算到设计功率情况下， 110kV803 鹤林线的 工频磁场约为监测条件下的 3.83 倍，即最大值为 2.8310-2mT， 110kV803 鹤林线 T 接至鹤林北变电站线路工频磁场约为监测条件下的 3.74 倍，即 7.4410-3mT。此 预测结果表明，即使是在设计功率满负荷情况下， 110kV803 鹤林线及 110kV803 鹤林线 T 接至鹤林北变电站线14 路 运行时的工频磁场也能满足相应标准限值要求 。 综上所述， 110kV803 鹤林线及 110kV803 鹤林线 T 接至鹤林北变电站线路运行时的工频电场、工频磁场和无线电干扰 能满足相应标准限值要求。 4 水环境影响分析 工作人员产生的少量生活污水接入厂区污水管网，集中统一处理， 不外排 。 5固废 环境 影响分析 变电站工作人员所产生的少量生活垃圾 及时 清理，不外排，不会对周围的环境造成影响。 6生 态环境影响分析 该项目已建成，变电站 及线路 周围 已 进行了植被恢复，因此对周围生态环境的影响较小。 7 环境 风险分析 本工程的环境风险主要来自变压器油。变压器油是由许多不同分子量的碳氢化合物组成，即主要由烷烃、环烷烃和芳香烃组成。主要风险是变压器油的泄漏以及变压器发生爆炸造成的火灾。 如变压器内部发生过载或短路，绝缘材料或绝缘油就会因高温或电火花作用而分解，膨胀以至气化，使变压器内部压力急剧增加，可能引起变压器外壳爆炸，大量绝缘油喷出燃烧，油流又会进一步扩大火灾危险。 本工程中 变电站为户内型布置， 110kV 鹤林 南变电站围墙外设有 2 座事故油池；110kV 鹤林北变电站围墙外设有 1 座事故油池。 变电站运营期正常情况下，变压器无漏油产生，事故时排出的油经主变下方管道排入事故油池后，由有资质的公司回收不外排。事故油池容量为 30m3，能够满足事故油的存放，其影响范围为变电站站区内。 根据国内电力部门的运行统计，变压器发生爆炸造成的火灾的概率极低。为了防止变电站在使用变压器油带来的潜在风险，需做好以下措施： （ 1） 在主变压器下方设有事故 油 坑 ，油 坑 内铺足够厚的鹅卵石层，一旦有油喷出都会被隔离 。 （ 2） 事故 油 坑 中的变压器油排入事故 油 池。 事故 油池的总容量可以容纳规划容量变压器油在 事故状态下的排放量，确保在所有变压器发生故障时，废油不会泄漏。事15 故 油池为钢筋混凝土地下式圆形结构，临时放空和清淤用潜水泵抽吸。可以满足主变事故排放的需求。主变压器发生事故时，其事故油可直接排入事故油池，事故油须由有资质的单位回收，不外排。 （ 3）变电站电气设备布置严格按照规范、规程要求设计，所有电气设备均有可靠接地。 （ 4） 变电站设有继电保护装置，当变电站出现异常情况，通过自动切断电源，防止发生变电站变压器爆炸之类的重大事故。 （ 5）按照火电发电厂与升压站设计 防火规范（ GB50299 2006）的规定，在主变压室设消火栓，并在主变附近放置干粉灭火器及设置消防砂池作为主变消防设施，在电缆夹层及电缆竖井宜设置悬挂式气体自动灭火装置。 （ 6）加强变电站调度，防止变压器长期过载运行，定期检验绝缘油质。防止变压器铁芯绝缘老化损坏。 16 7.建设项目拟采取的污染防治措施及预期治理效果 内容 类型 排放源 (编号 ) 污染物名称 防治措施 预期治理效果 大 气 污 染 物 施工期 扬尘 施工时，尽可能缩短土堆放的时间，遇干旱大风天气要经常洒水、不要将土堆在道路上，以免车辆通过 带起扬尘，造成更大范围污染 能够有效防止 扬尘污染 水 污 染 物 施工场地 施工人员 生活废水、 施工废水 建设临时厕所、沉淀池等， 及时 清理 不外排 ， 不会影响周围水环境 变电站 生活污水 接入厂区污水管网 集中 统一 处理 不外排 电磁辐射 电离辐射 变电站 架空线路 工频电场 工频磁场 无线电干扰 变电站选用 户内型布置， 对变电站的电气设备进行合理布局，保证导体和电气设备安全距离，选用具有抗干扰能力的设备，设置防雷接地保护装置。 架空线路架设尽可能提高了导线对地高度、优化了导线相间距离，以降低输电 线路电磁环境影响。 工频电场： 4kV/m 磁感应强度： 0.1mT 110kV 无线电干扰： 46dB(V/m) 固体废物 施工场地 施工人员 生活垃圾、 建筑垃圾 及时 清理 及时 清理，不会对周围环境产生影响 变电站 生活垃圾 定期 清理 不外排 ，不会对周围环境产生影响 噪 声 施工场地 噪声 选用低噪声施工设备，尽量错开高噪声设备使用时间，夜间不施工 。 满足建筑施工场界环境噪声排放标准（ GB12523-2011）中相应要求 变电站 噪声 变电站采用户内型布置，利用吸声、隔声等措施 充分降噪。 厂界噪声满足工业企业厂界环境噪声排放标准（ GB12348-2008）中 2 类 标准限值。 其 他 事故时排出的油经事故油 池 统一收集，交由有资质单位回收处理，不得外排。 生态保护措施及预期效果： 对照 江苏省生态红线区域保护规划（ 2013 年）， 本工程 不在 重要生态功能保护区 内 。 工程施工时，需要进行开挖等工作，会破坏少量植被，目前，本项目已建成，植被已经恢复，对周围生态环境影响较小。 17 8.结论与建议 结论： （ 1） 产业政策的相符性 ： 110kV 鹤林输变电工程 的建设可以有效解决 江苏鹤林水泥有限公 司 生产 用电 的需要 ， 属国家发改委颁布的产业结构调整指导目录（ 2011 年本） （修正） 中鼓励发展的项目， 符合国家 相关 产业政策。 （ 1） （ 2） 项目环境质量现状： 1） 噪声： 110kV 鹤林变 电站 所在厂区 四周测点昼间噪声为 52.1dB(A)57.2dB(A)，夜间噪声为 45.3dB(A)46.7dB(A)， 均 符合声环境质量标准（ GB3096-2008）的 2 类标准 。 2） 工频电场和工频磁场环境： 110kV 鹤林南变电站四周测点距地面 1.5m 处 工频电场 测值 为 1.0010-3kV/m2.6010-1kV/m ， 工频 磁场 （合成量） 为 4.6910-4mT 7.6210-4mT ； 110kV 鹤林北变电站四周测点距地面 1.5m 处 工频电场 测值 为9.5510-3kV/m1.1010-1kV/m， 工频磁场 （合成量） 为 2.9210-5mT4.5210-4mT；110kV803 鹤 林 线 沿线 敏 感 目 标 处 测 点 距 地 面 1.5m 处 工 频 电 场 测值 为1.3010-2kV/m1.92kV/m，工频磁场 （合成量） 为 6.9910-4mT7.1210-3mT； 110kV803鹤林线 T 接至鹤林北变电站线路沿线测点距地面 1.5m 处 工频电场 测 值 为5.7210-2kV/m，工频磁场 （合成量） 为 1.9910-4mT。 所有测点测值 均小于 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中 4kV/m、 0.1mT 的推荐限值。 3）无线电干 扰： 110kV 鹤林南变电站南 侧 测点处 0.5MHz 的无线电干扰值水平为40.7dB(V/m)； 110kV 鹤林 北 变电站 北 侧测点处 0.5MHz 的无线电干扰值水平为40.6dB( V/m)； 110kV803 鹤林线 沿线环境敏感目标测点处 0.5MHz 的无线电干扰为40.3dB(V/m) 41.3dB(V/m)； 110kV803 鹤林线 T 接至鹤林北变电站线路 沿线周围测点处 0.5MHz 的无线电干扰值水平为 40.1dB(V/m)。 （ 3） 环境影响评价： 江苏鹤林水泥有限公司 110kV 鹤林输变电工程 目前已建成投运， 通过 现状 监测和预测 分析 ， 该工程周围的工频电场、工频磁场、无线电干扰水平及噪声 均能够满足相关的标准限值要求 。 18 （ 4） 环保措施： 1）噪声： 变电站 采用 户内型布置 ，利用吸声、隔声等措施充分降噪 。 变电站选用低噪声主变，每台主变 1m 处的噪声值不大于 63dB(A)。 2）电磁环境： 对变电站的电气设备 进行合理布局 ，保证导体和电气设备安全距离，选用 了 具有抗干扰能力的设备，设置防雷接地保护装置等，降低 了 无线电干扰和静电感应的影响。 架空线路架设 提高了导线对地高度、优化了导线相间距离，以降低输电线路电磁环境影响。 3） 水环境： 工作人员产生的少量生活污水接入厂区污水管网，集中统一处理，对周围水环境影响很小。 4）固废：变电站工作人员产生的少量生活垃圾 及时 清理，不会对外环境造成影响。 5）生态环境： 工程施工时，需要进行开挖等工作，会破坏少量植被，目前，本项目已建成，植被已经恢复，对周围生态环境影响较小。 6）其他环 保措施： 变电站 设置事故油池 （容积 30m3） ， 变压器下均设置事故油坑，事故油坑与事故油池相连。 变电 站运营期正常情况下，变压器无漏油产生，事 故时排出的油经事故油池统一收集，交由有资质单位回收处理，不外排。 （ 5） 环境 风险 ： 本 项目主要环境风险是变压器油的泄漏以及变压器发生爆炸 造成 的火灾。根据国内电力 部门的运行统计，变压器发生爆炸 造成 的火灾的概率极低。本工程将采取设置事故油 池 、消防设施、设备维护等 措施 ，降低事故风险概率，减轻事故的环境影响。 综上所述， 110kV 鹤林输变电工程 符合国家产业政策，符合区域总体发展规划 和国家的法律法规，在认真落实各项污染防治措施后，工频电场、工频磁场 、 无线电干扰及噪声 等可以稳定达标， 对周围环境的影响符合相关评价标准 ，从环保角度看， 110kV鹤林输变电工程 的建设是可行的。 建议： （ 2） 及时报 环保部门 申请 竣工 环保 验收 。 19 预审意见： 公 章 经办人： 年 月 日 下一级环境保护行政主管部门审查意见： 公 章 经办人 ： 年 月 日 20 审批意见： 公 章 经办人： 年 月 日 21 附图 1 110kV 鹤林输变电工程 地理位置示意图 110kV 鹤林输变电工程 0 10 20k
