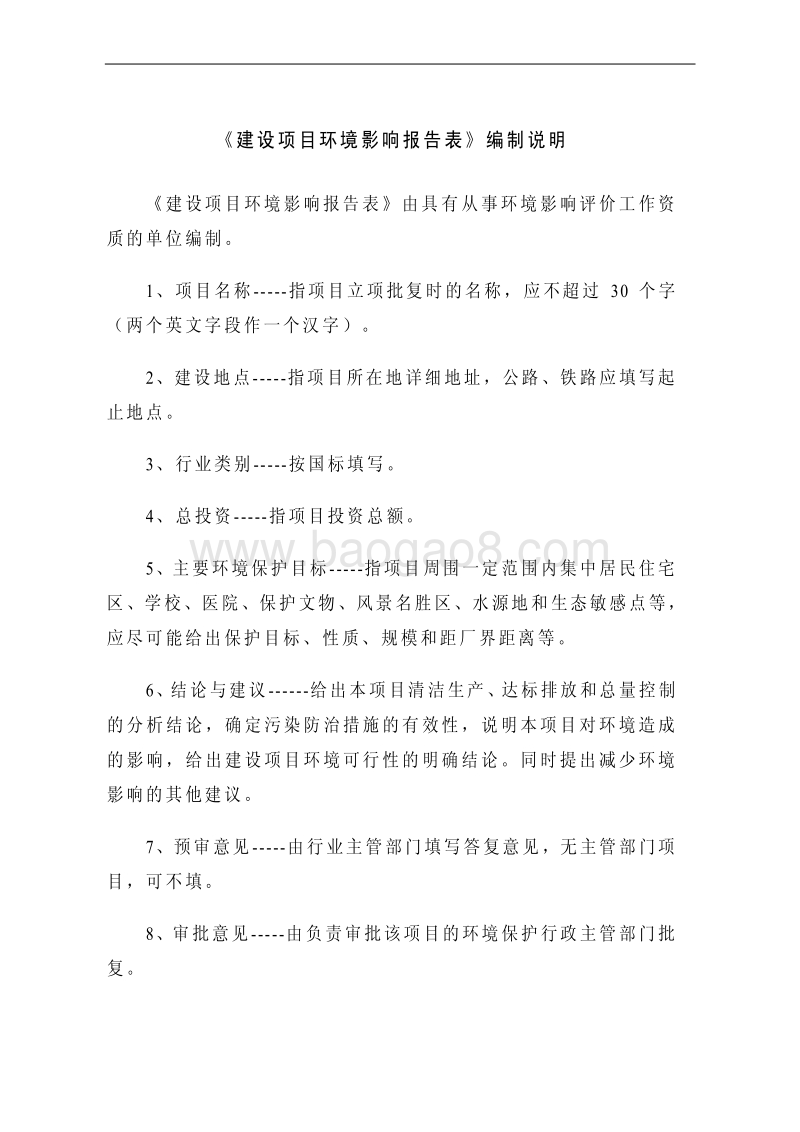

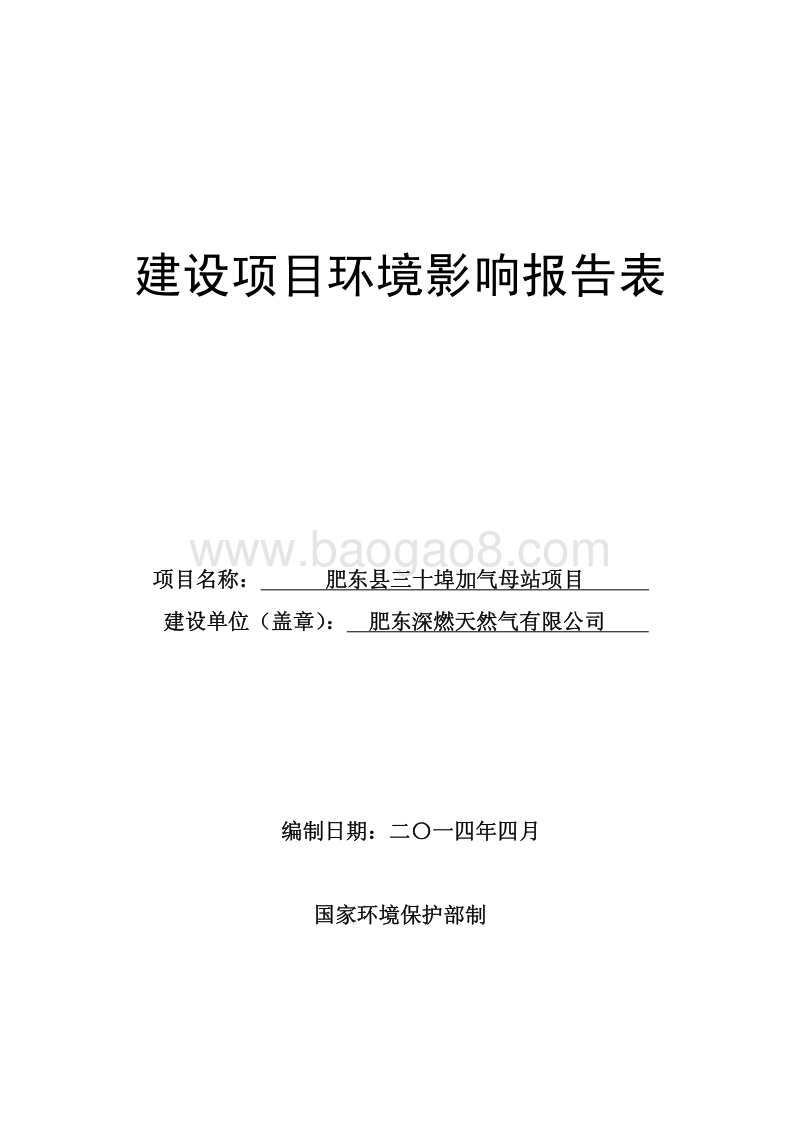

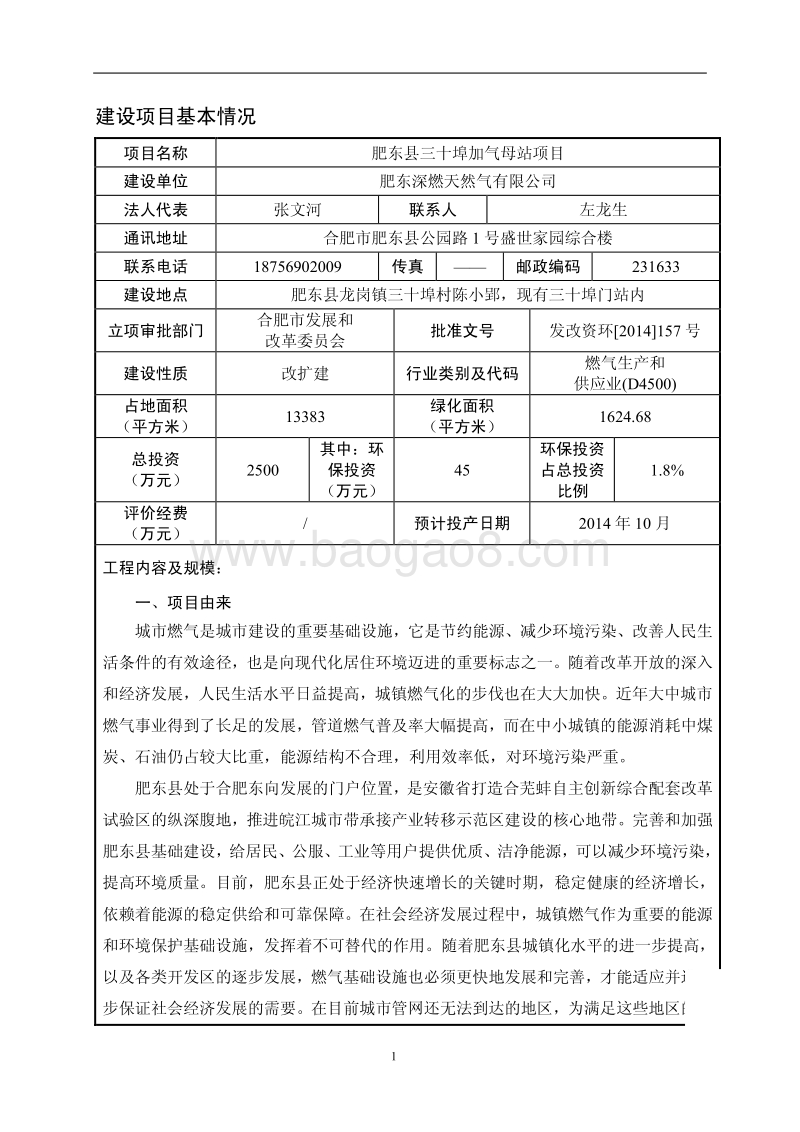

建 设 项 目 环 境 影 响 报 告 表 项 目 名 称 ： 肥 东 县 三 十 埠 加 气 母 站 项 目 建 设 单 位 （ 盖 章 ） ： 肥 东 深 燃 天 然 气 有 限 公 司 编 制 日 期 ： 二 一 四 年 四 月 国 家 环 境 保 护 部 制 建 设 项 目 环 境 影 响 报 告 表 编 制 说 明 建 设 项 目 环 境 影 响 报 告 表 由 具 有 从 事 环 境 影 响 评 价 工 作 资质 的 单 位 编 制 。 1、 项 目 名 称 -指 项 目 立 项 批 复 时 的 名 称 ， 应 不 超 过 30个 字（ 两 个 英 文 字 段 作 一 个 汉 字 ） 。 2、 建 设 地 点 -指 项 目 所 在 地 详 细 地 址 ， 公 路 、 铁 路 应 填 写 起止 地 点 。 3、 行 业 类 别 -按 国 标 填 写 。 4、 总 投 资 -指 项 目 投 资 总 额 。 5、 主 要 环 境 保 护 目 标 -指 项 目 周 围 一 定 范 围 内 集 中 居 民 住 宅区 、 学 校 、 医 院 、 保 护 文 物 、 风 景 名 胜 区 、 水 源 地 和 生 态 敏 感 点 等 ，应 尽 可 能 给 出 保 护 目 标 、 性 质 、 规 模 和 距 厂 界 距 离 等 。 6、 结 论 与 建 议 -给 出 本 项 目 清 洁 生 产 、 达 标 排 放 和 总 量 控 制的 分 析 结 论 ， 确 定 污 染 防 治 措 施 的 有 效 性 ， 说 明 本 项 目 对 环 境 造 成的 影 响 ， 给 出 建 设 项 目 环 境 可 行 性 的 明 确 结 论 。 同 时 提 出 减 少 环 境影 响 的 其 他 建 议 。 7、 预 审 意 见 -由 行 业 主 管 部 门 填 写 答 复 意 见 ， 无 主 管 部 门 项目 ， 可 不 填 。 8、 审 批 意 见 -由 负 责 审 批 该 项 目 的 环 境 保 护 行 政 主 管 部 门 批复 。 1建 设 项 目 基 本 情 况 项 目 名 称 肥 东 县 三 十 埠 加 气 母 站 项 目 建 设 单 位 肥 东 深 燃 天 然 气 有 限 公 司 法 人 代 表 张 文 河 联 系 人 左 龙 生 通 讯 地 址 合 肥 市 肥 东 县 公 园 路 1号 盛 世 家 园 综 合 楼 联 系 电 话 1875690209 传 真 邮 政 编 码 23163 建 设 地 点 肥 东 县 龙 岗 镇 三 十 埠 村 陈 小 郢 ， 现 有 三 十 埠 门 站 内 立 项 审 批 部 门 合 肥 市 发 展 和 改 革 委 员 会 批 准 文 号 发 改 资 环 2014157号 建 设 性 质 改 扩 建 行 业 类 别 及 代 码 燃 气 生 产 和 供 应 业 (D450) 占 地 面 积 （ 平 方 米 ） 1383 绿 化 面 积 （ 平 方 米 ） 1624.68 总 投 资 （ 万 元 ） 250 其 中 ： 环保 投 资（ 万 元 ） 45 环 保 投 资占 总 投 资比 例 1.8% 评 价 经 费 （ 万 元 ） / 预 计 投 产 日 期 2014年 10月 工 程 内 容 及 规 模 ： 一 、 项 目 由 来 城 市 燃 气 是 城 市 建 设 的 重 要 基 础 设 施 ， 它 是 节 约 能 源 、 减 少 环 境 污 染 、 改 善 人 民 生活 条 件 的 有 效 途 径 ， 也 是 向 现 代 化 居 住 环 境 迈 进 的 重 要 标 志 之 一 。 随 着 改 革 开 放 的 深 入和 经 济 发 展 ， 人 民 生 活 水 平 日 益 提 高 ， 城 镇 燃 气 化 的 步 伐 也 在 大 大 加 快 。 近 年 大 中 城 市燃 气 事 业 得 到 了 长 足 的 发 展 ， 管 道 燃 气 普 及 率 大 幅 提 高 ， 而 在 中 小 城 镇 的 能 源 消 耗 中 煤炭 、 石 油 仍 占 较 大 比 重 ， 能 源 结 构 不 合 理 ， 利 用 效 率 低 ， 对 环 境 污 染 严 重 。 肥 东 县 处 于 合 肥 东 向 发 展 的 门 户 位 置 ， 是 安 徽 省 打 造 合 芜 蚌 自 主 创 新 综 合 配 套 改 革试 验 区 的 纵 深 腹 地 ， 推 进 皖 江 城 市 带 承 接 产 业 转 移 示 范 区 建 设 的 核 心 地 带 。 完 善 和 加 强肥 东 县 基 础 建 设 ， 给 居 民 、 公 服 、 工 业 等 用 户 提 供 优 质 、 洁 净 能 源 ， 可 以 减 少 环 境 污 染 ，提 高 环 境 质 量 。 目 前 ， 肥 东 县 正 处 于 经 济 快 速 增 长 的 关 键 时 期 ， 稳 定 健 康 的 经 济 增 长 ，依 赖 着 能 源 的 稳 定 供 给 和 可 靠 保 障 。 在 社 会 经 济 发 展 过 程 中 ， 城 镇 燃 气 作 为 重 要 的 能 源和 环 境 保 护 基 础 设 施 ， 发 挥 着 不 可 替 代 的 作 用 。 随 着 肥 东 县 城 镇 化 水 平 的 进 一 步 提 高 ，以 及 各 类 开 发 区 的 逐 步 发 展 ， 燃 气 基 础 设 施 也 必 须 更 快 地 发 展 和 完 善 ， 才 能 适 应 并 进 一步 保 证 社 会 经 济 发 展 的 需 要 。 在 目 前 城 市 管 网 还 无 法 到 达 的 地 区 ， 为 满 足 这 些 地 区 的 日 2益 增 长 的 天 然 气 用 气 需 求 ， 就 需 要 采 取 其 它 的 灵 活 的 天 然 气 供 气 方 式 。 CNG供 气 方 式是 一 种 主 要 的 供 应 方 式 。 为 确 保 CNG供 应 的 可 靠 性 ， CNG加 气 母 站 的 建 设 要 求 日 益 迫切 。 肥 东 县 自 205年 供 应 管 输 天 然 气 后 ， 天 然 气 市 场 发 展 很 快 ， 目 前 已 建 有 天 然 气 接收 门 站 两 座 ， 分 别 为 三 十 埠 门 站 （ 气 源 为 中 石 油 定 合 支 线 ） 和 长 乐 门 站 （ 气 源 为 川 气 东送 江 北 联 络 线 ） ， 三 十 埠 门 站 设 计 进 站 压 力 2.5MPa， 供 气 规 模 1.0x104Nm3/h， 长 乐 门 站设 计 进 站 压 力 1.6MPa， 供 气 规 模 800Nm3/h。 2012年 对 三 十 埠 门 站 又 进 行 了 改 造 ， 引入 了 安 徽 省 天 然 气 公 司 气 源 ， 设 计 进 站 压 力 为 4.0MPa， 供 气 规 模 为 4.0x104Nm3/h。 至2013年 底 ， 累 计 铺 设 天 然 气 中 压 管 网 40km， 燃 气 管 网 基 本 覆 盖 整 个 县 城 、 循 环 经 济 园区 、 龙 岗 开 发 区 及 撮 镇 镇 在 内 的 主 要 区 域 ， 截 止 2013年 底 月 ， 肥 东 深 燃 拥 有 居 民 用 户约 300户 、 商 业 用 户 60户 、 工 业 用 户 20户 ， 年 销 售 气 量 约 为 600万 Nm3。 由 于 天 然 气 管 网 的 建 设 需 要 一 定 的 建 设 周 期 ， 无 法 满 足 迅 速 发 展 的 天 然 气 市 场 的 用气 需 求 。 在 肥 东 天 然 气 管 网 暂 时 无 法 到 达 的 区 域 ， 需 要 采 取 CNG等 其 他 较 为 灵 活 的 供应 方 式 。 深 燃 公 司 下 辖 有 CNG运 输 车 队 ， CNG气 源 目 前 均 从 合 肥 周 边 进 行 购 买 ， 在 冬 季和 气 源 紧 张 的 时 候 ， 气 源 购 买 困 难 ， 调 度 不 易 ， 在 此 实 际 情 况 下 ， CNG加 气 母 站 的 建设 需 求 逐 渐 强 烈 。 本 项 目 已 于 2014年 2月 8日 经 安 徽 省 能 源 局 关 于 同 意 肥 东 县 三 十 埠 加 气 母 站 项目 开 展 前 期 工 作 的 函 皖 能 源 油 气 函 【 2014】 17号 ： “ 建 设 一 座 日 处 理 能 力 20万 m3的CNG加 气 母 站 和 日 供 气 能 力 为 2万 m3CNG加 气 子 站 ” ， 同 意 了 项 目 开 展 前 期 工 作 。 2014年 3月 3日 合 肥 市 发 展 和 改 革 委 员 会 转 发 了 安 徽 省 能 源 局 关 于 同 意 肥 东 县 三 十 埠 加 气母 站 项 目 开 展 前 期 工 作 的 函 的 通 知 发 改 资 环 【 2014】 157号 ， 同 意 了 项 目 开 展 前 期 工作 。 根 据 中 华 人 民 共 和 国 环 境 影 响 评 价 法 及 建 设 项 目 环 境 保 护 管 理 条 列 等 法 规文 件 要 求 ， 肥 东 深 燃 天 然 气 有 限 公 司 特 委 托 我 公 司 承 担 该 项 目 环 境 影 响 评 价 工 作 。 对 照 建 设 项 目 环 境 影 响 评 价 分 类 管 理 名 录 （ 208年 本 ） ， 本 项 目 属 于 “ U城 市 基 础 设 施 及房 地 产 ” ， “ 2城 市 天 然 气 供 应 ” ， 需 编 制 报 告 表 。 接 受 委 托 后 ， 我 公 司 组 织 有 关 技 术 人员 进 行 现 场 踏 勘 、 收 集 资 料 ， 依 据 国 家 有 关 法 规 文 件 和 环 境 影 响 评 价 技 术 导 则 ， 编 制 了该 项 目 环 境 影 响 报 告 表 ， 现 报 请 环 保 主 管 部 门 审 查 、 审 批 ， 以 期 为 本 项 目 实 施 和 管 理 提供 参 考 。 3二 、 项 目 概 况 项 目 名 称 ： 肥 东 县 三 十 埠 加 气 母 站 项 目 建 设 单 位 ： 肥 东 深 燃 天 然 气 有 限 公 司 建 设 地 点 ： 肥 东 县 龙 岗 镇 三 十 埠 村 ， 原 三 十 埠 门 站 内 ， 不 新 征 用 地 ， 具 体 见 地 理 位置 图 1 建 设 性 质 ： 改 扩 建 主 要 建 设 内 容 及 规 模 ： 20万 Nm3/天 CNG加 气 母 站 1座 ， 包 含 2.0万 Nm3/天 CNG常 规 加 气 站 1座 ， 2970.24m2的 4层 办 公 楼 1座 。 三 、 地 理 位 置 及 周 边 关 系 本 此 扩 建 项 目 选 址 位 于 肥 东 县 龙 岗 镇 三 十 埠 村 ， 原 三 十 埠 门 站 内 ， 不 新 征 用 地 。 三十 埠 门 站 占 地 14240m2（ 21.36亩 ） 。 站 内 现 状 分 为 工 艺 装 置 区 、 生 产 辅 助 区 和 生 活 区 。本 次 新 增 的 CNG加 气 母 站 和 CNG常 规 加 气 站 设 置 在 原 生 活 区 区 域 ， 将 生 活 区 内 原 有 设施 全 部 拆 除 ， 门 站 内 工 艺 装 置 区 和 生 产 辅 助 区 设 施 保 留 。 三 十 埠 门 站 改 造 后 分 为 三 个 区 域 ： 工 艺 装 置 区 、 生 产 辅 助 区 和 CNG加 气 母 站 区 。其 中 工 艺 装 置 区 内 设 有 LNG气 化 站 和 门 站 两 部 分 。 周 边 概 况 ： 门 站 周 边 地 势 平 坦 ， 东 面 为 大 鹏 路 ， 大 鹏 路 现 状 为 10m宽 ， 今 后 规 划 拓宽 为 30m， 大 鹏 路 以 东 现 状 为 荒 地 ； 北 面 为 合 肥 燃 气 有 限 公 司 三 十 埠 门 站 ， 与 肥 东 深 燃天 然 气 有 限 公 司 公 用 围 墙 ； 西 面 现 状 为 荒 地 ， 南 面 现 状 为 荒 地 ， 今 后 规 划 为 一 条 24m宽的 规 划 道 路 。 本 项 目 规 划 建 设 在 门 站 的 工 艺 装 置 去 的 东 侧 。 具 体 见 图 2： 建 设 项 目 周 边 概 况 图 。 三 、 工 程 内 容 及 规 模 表 1 改 扩 建 项 目 组 成 一 览 表 工 程 类 别 项 目 内 容 项 目 组 成 、 规 模 及 主 要 设 备 备 注 主 体 工 程 CNG加 气 母 站 20万 Nm3/天 ； 提 供 给 CNG槽 车 加 气 ，而 后 运 送 至 工 业 、 民 用 用 气 处 。 单 枪 加气 柱 3台 。 新 建 CNG常 规 加 气 站 2.0万 Nm3/天 ； 主 要 为 社 会 车 辆 直 接 加气 。 双 枪 加 气 柱 2台 。 辅 助 工 程 办 公 楼 4F、 建 筑 面 积 2970.24 m2 新 建 辅 助 房 1F、 建 筑 面 积 104.96m2 新 建 4公 用 工 程 给 水 由 自 来 水 管 网 提 供 ， 本 次 项 目 的 自 来 水接 自 门 站 内 现 有 DN10市 政 给 水 管 依 托 原 有 排 水 雨 污 分 流 ； 雨 水 落 地 后 直 接 排 入 门 站 内原 有 雨 水 系 统 后 排 至 站 外 ， CNG加 气母 站 辅 助 用 房 和 办 公 楼 的 生 活 污 水 经化 粪 池 处 理 后 排 入 站 外 大 鹏 路 上 市 政污 水 管 依 托 原 有 供 电 利 用 站 区 现 有 供 电 系 统 ， 同 时 从 站 区 南面 新 引 市 电 部 分 依 托 原 有 ； 站 区 内 原 有变 压 器 不 能 满 足 新 增 用 电 设备 的 用 电 要 求 ， 从 站 区 南 侧重 新 引 入 市 电 。 消 防 工 艺 装 置 区 域 新 增 配 置 一 定 数 量 的 小型 移 动 式 灭 火 器 以 扑 灭 初 期 火 灾 和 小型 火 灾 ； 办 公 楼 依 托 原 有 消 防 设 施 部 分 依 托 原 有 ； 工 艺 装 置 区新 增 ， 其 他 依 托 门 站 内 现 有 1座 消 防 水 泵 房 和 2座 40m3消 防 水 池 环 保 工 程 废 水 化 粪 池 、 雨 污 管 网 依 托 原 有 噪 声 控 制 天 然 气 流 速 和 设 内 置 消 声 器 降 低噪 声 、 调 压 器 、 过 滤 设 备 等 噪 音 设 备的 防 护 外 罩 设 计 时 采 用 降 低 噪 音 材 料等 新 建 固 废 生 活 垃 圾 集 中 收 集 后 交 由 当 地 环 卫 部门 统 一 清 运 处 理 依 托 原 有 废 气 放 散 口 1 个 ， 6m， 为 低 压 放 散 口 新 建 环 境 风 险 在 储 罐 区 按 照 可 燃 气 体 报 警 装 置 实 时监 控 气 泄 漏 情 况 ； 必 备 的 风 险 事 故 预 防用 品 、 风 险 管 理 、 人 员 配 备 新 建 五 、 主 要 设 备 本 此 改 扩 建 项 目 新 增 的 主 要 设 备 见 下 表 ： 表 2 主 要 设 备 一 览 表 序 号 项 目 名 称 单 位 数 量 规 格 备 注 1 调 压 计 量 撬 台 1 650Nm3/h 2 干 燥 撬 台 2 650Nm3/h 1开 1备 3 缓 冲 罐 只 1 3m3 4 高 压 压 缩 机 台 3 360Nm3/h 3台 全 开 5 单 枪 加 气 柱 台 3 0-90m3/min 6 顺 序 控 制 盘 台 1 1250Nm3/h 7 储 气 瓶 组 套 1 12m3 共 6个 钢 瓶 8 双 枪 加 气 机 台 2 2-30m3/min 59 污 水 罐 只 1 1） 调 压 计 量 撬 调 压 计 量 撬 1台 ， 规 格 为 650Nm3/h ， 进 口 压 力 为 3.0-4.0MPa， 出 口 压 力 为3.0MPa。 含 过 滤 调 压 系 统 、 流 量 计 、 地 撬 、 仪 表 、 进 口 快 切 阀 、 阀 门 、 安 全 阀 、 管 路 、排 污 、 放 散 系 统 。 计 量 精 度 不 低 于 1.0级 及 加 臭 系 统 。 进 口 压 力 最 低 不 低 于 3.0MPa。 2路 ， 1开 1备 。 2） 干 燥 撬 干 燥 撬 2台 ， 1开 1备 ， 规 格 为 650Nm3/h。 双 塔 闭 式 全 自 动 脱 水 ， 加 热 闭 式 循 环再 生 。 进 气 压 力 不 低 于 3.0MPa。 再 生 方 式 闭 式 循 环 零 排 放 ， 电 加 热 再 生 。 自 动 切 换 。自 带 控 制 设 备 系 统 。 天 然 气 进 气 温 度 40 ， 脱 水 后 天 然 气 露 点 60 。 功 率 为 47KW。 3） 缓 冲 罐 缓 冲 罐 1只 ， 3m3， 进 口 压 力 为 3.0MPa， 天 然 气 在 缓 冲 罐 内 的 停 留 时 间 不 小 于10s。 缓 冲 罐 自 带 接 管 配 对 法 兰 ， 螺 栓 、 螺 母 配 套 紧 固 件 ， 接 口 阀 门 ， 安 全 阀 ， 排 污 阀 ，支 架 及 地 脚 螺 栓 等 附 件 。 4） 高 压 压 缩 机 高 压 压 缩 机 3台 ， 规 格 ： 入 口 压 力 3.0MPa， 出 口 压 力 20.0MPa， 排 量 360Nm3/h。功 率 365KW/台 ， 压 缩 级 数 三 级 ， 无 油 结 构 、 少 油 润 滑 方 式 ， 采 用 水 冷 方 式 冷 却 。 包 含 压 缩 机 主 机 、 进 气 气 动 阀 、 各 级 冷 却 器 、 各 级 分 离 器 、 排 气 止 回 阀 、 各 级 安全 阀 、 防 爆 电 动 机 、 仪 表 显 示 系 统 、 安 全 放 散 系 统 、 各 级 排 污 阀 、 各 级 气 阀 、 PLC控制 柜 、 单 机 单 控 。 5） 单 枪 加 气 柱 单 枪 加 气 柱 3台 。 通 过 流 量 0-90m3/min， 单 枪 、 单 线 （ 4.5m/根 ） ， 自 动 计 量 （ 带信 号 上 传 ） 。 6） 顺 序 控 制 盘 顺 序 控 制 盘 1台 ， 规 格 为 1250Nm3/h， 采 用 并 联 式 结 构 ， 自 带 顺 序 阀 、 单 向 阀 、压 力 表 等 附 件 。 7） 储 气 瓶 组 地 上 储 气 瓶 组 1套 ， 水 容 积 为 12m3， 共 6个 钢 瓶 ， 整 体 采 购 安 装 。 8)双 枪 加 气 机 6双 枪 加 气 机 2台 ， 通 过 流 量 2-30m3/min， 自 带 入 口 球 阀 、 过 滤 器 、 单 向 阀 、 电 磁 阀 、 质 量 流 量 计 、 应 急 球 阀 、 拉 断 阀 、 高 压 软 管 、 枪 阀 、 加 气 枪 头 。 自 带 控 制 系 统 。 9） 站 内 工 艺 管 道 及 阀 门 站 内 工 艺 管 道 均 采 用 钢 管 焊 接 或 法 兰 连 接 。 调 压 装 置 的 阀 门 采 用 手 动 球 阀 、 截 止阀 、 止 回 阀 和 安 全 阀 等 。 10） 污 水 罐 污 水 罐 1只 ， 1m3， 设 计 压 力 为 1.0MPa。 自 带 接 管 配 对 法 兰 ， 螺 栓 、 螺 母 配 套 紧固 件 ， 接 口 阀 门 ， 安 全 阀 ， 排 污 阀 ， 支 架 及 地 脚 螺 栓 等 附 件 。 六 、 主 要 原 料 消 耗 情 况 本 项 目 气 源 接 自 肥 东 深 燃 三 十 埠 门 站 ， 气 源 为 西 气 东 输 一 线 天 然 气 。 其 气 源 参 数 为 ： （ 1） 组 分 表 3 西 气 东 输 一 线 天 然 气 组 分 表 成 份 CH4 C2H6 C3H8 C4H10 C5H12 CO2 N2 mol% 96.23 1.7 0.30 0.14 0.13 0.47 0.96 （ 2） 特 性 参 数 （ 20 ， 1.01325105Pa） 低 热 值 ： 3.81MJ/Nm3 高 热 值 ： 37.51MJ/Nm3 密 度 ： 0.6982kg/Nm3 比 重 ： 0.541 运 动 粘 度 ： 13.9110-6m2/s 爆 炸 极 限 ： 5.10% 15.36% 华 白 指 数 ： 50.78 MJ/Nm3 燃 烧 势 ： 38.30 天 然 气 类 别 ： 12T 表 4 天 然 气 理 化 性 质 一 览 表 序 号 理 化 性 质 数 值 1 密 度 0.7431kg/m3 2 相 对 密 度 0.5819 3 水 露 点 -10oC 4 低 热 值 34.635MJ/m3 5 高 热 值 37.262MJ/m3 76 气 体 爆 炸 极 限 4.98%-14.96% 7 低 热 值 华 白 指 数 （ WL） 43.326MJ/m3 8 高 热 值 华 白 指 数 （ WH） 48.193MJ/m3 9 燃 烧 势 （ CP） 38.958 本 此 改 扩 建 项 目 新 增 的 主 要 原 辅 材 料 见 表 5： 表 5 主 要 原 辅 材 料 表 类 别 名 称 单 位 年 耗 量 来 源 原 材 料 天 然 气 万 m3/a 730 西 气 东 输 一 线 天 然 气 能 源 电 万 kwh/a 160 市 政 电 网 水 t/a 401.5 自 来 水 管 网 七 、 公 用 工 程 （ 1） 供 水 本 项 目 供 水 由 肥 东 县 供 水 管 网 提 供 ， 门 站 内 已 经 有 DN10自 来 水 管 道 。 本 次 加 气 母站 新 增 的 用 水 主 要 为 冷 却 塔 补 充 用 水 （ 本 次 改 扩 建 项 目 不 新 增 人 员 ， 即 生 活 用 水 不 新增 ） ， 年 用 水 量 为 401.5t。 （ 2） 排 水 厂 区 排 水 实 行 雨 水 、 污 水 分 流 的 排 水 体 制 ， 雨 水 经 门 站 内 已 有 完 备 的 雨 水 排 水 管 网 ，雨 水 管 网 口 径 为 DN60， 排 往 站 外 大 鹏 路 上 雨 水 管 网 。 项 目 生 产 过 程 中 基 本 无 生 产 废 水外 排 ， 废 水 排 放 主 要 为 员 工 生 活 污 水 （ 本 次 改 扩 建 项 目 不 新 增 人 员 ， 即 生 活 污 水 不 新 增 ） ，生 活 污 水 经 化 粪 池 预 处 理 后 ， 排 入 门 站 内 已 有 完 备 的 污 水 排 水 管 网 ， 污 水 管 网 口 径 为DN30， 排 往 站 外 大 鹏 路 上 污 水 管 网 ， 最 终 进 入 朱 砖 井 污 水 处 理 厂 集 中 处 理 。 压 缩 机 采 用 水 冷 型 ， 需 要 为 之 配 套 冷 却 水 系 统 。 冷 却 水 系 统 包 括 冷 却 塔 、 循 环 水 泵 、循 环 水 池 等 设 施 。 其 中 冷 却 塔 冷 却 水 处 理 量 为 20t/h， 循 环 水 泵 2台 （ 1开 1备 ） ， 参数 为 ： 流 量 为 20m3/h, 扬 程 32m， 功 率 为 30KW。 冷 却 水 接 自 站 内 现 有 自 来 水 管 ， 经 水 处 理 后 直 接 使 用 。 水 处 理 器 采 用 防 爆 型 旁 流 水处 理 器 ， 处 理 量 为 4m3/h。 （ 3） 供 电 本 项 目 用 电 由 市 政 供 电 网 及 厂 内 应 急 柴 油 发 电 机 双 回 路 供 电 ， 可 满 足 生 产 生 活 需要 。 各 动 力 设 备 的 配 电 与 控 制 、 场 站 照 明 、 建 筑 物 的 防 雷 、 防 静 电 接 地 。 站 区 内 原 有消 防 设 施 为 LNG气 化 站 部 分 服 务 ， 消 防 水 泵 负 荷 为 二 级 。 本 CNG加 气 母 站 部 分 用 电负 荷 为 三 级 。 站 区 内 原 有 变 压 器 不 能 满 足 新 增 用 电 设 备 的 用 电 要 求 ， 需 从 站 区 南 侧 重 8新 引 入 市 电 。 本 项 目 年 用 电 量 ： 160万 Kwh/a。 （ 4） 消 防 系 统 依 据 汽 车 加 油 加 气 站 设 计 与 施 工 规 范 GB50156-2012第 10.2.3条 的 规 定 ， CNG加 气 站 可 不 设 消 防 给 水 系 统 。 只 需 要 在 工 艺 装 置 区 域 配 置 一 定 数 量 的 小 型 移 动 式 灭 火 器以 扑 灭 初 期 火 灾 和 小 型 火 灾 。 本 工 程 新 建 办 公 楼 单 层 建 筑 面 积 为 742.56m2， 建 筑 物 高 度 为 15.9m， 建 筑 体 积 为1806.7m3， 超 过 100m3。 根 据 建 筑 设 计 防 火 规 范 GB5016-206要 求 ， 办 公 楼 应设 置 消 防 系 统 ， 消 防 用 水 量 为 15L/s， 连 续 供 水 不 小 于 3小 时 ， 3小 时 内 需 要 的 供 水 量 为162m3。 门 站 内 现 有 1座 消 防 水 泵 房 和 2座 40m3消 防 水 池 。 其 中 消 防 水 泵 内 设 置 有 3台XBD9/30-125-207型 消 防 水 泵 ， 2开 1备 。 此 水 泵 流 量 30L/s， 扬 程 90m， 功 率 45KW。 现 有 的 消 防 水 泵 及 消 防 水 池 均 能 满 足 办 公 楼 消 防 要 求 。 (5) 道 路 及 场 地 站 内 道 路 在 原 有 道 路 的 基 础 上 进 行 局 部 调 整 。 槽 车 进 出 口 开 在 整 个 站 区 的 东 面 ， 与大 鹏 路 连 接 。 生 产 辅 助 区 进 出 口 设 置 在 南 面 ， 与 今 后 站 区 南 面 的 规 划 路 衔 接 。 站 内 原 有 的 材 料 仓 库 、 宿 舍 楼 、 门 卫 等 建 构 筑 物 全 部 拆 除 。 场 地 平 整 后 以 场 站 东 北角 的 21.34m为 基 准 标 高 。 整 个 场 站 从 西 向 东 坡 向 大 鹏 路 ， 坡 度 为 0.3%。 (6) 防 雷 接 地 的 设 计 a、 防 爆 等 级 及 划 分 根 据 爆 炸 和 火 灾 危 险 环 境 电 力 装 置 设 计 规 范 规 定 ， 站 内 加 气 柱 和 加 气 机 四 周1.5m范 围 内 防 爆 等 级 为 一 区 ， 4.5m范 围 内 防 爆 等 级 为 二 区 ； 压 缩 机 及 其 四 周 7.5m范 围防 爆 等 级 为 二 区 ； 其 它 工 艺 设 备 及 其 四 周 4.5m范 围 内 防 爆 等 级 为 二 区 ； 加 气 棚 下 部 空间 内 5.5m以 下 防 爆 等 级 为 二 区 。 b、 防 雷 、 接 地 设 计 根 据 建 筑 物 防 雷 设 计 规 范 规 定 ， CNG工 艺 设 备 均 为 二 类 建 筑 物 防 雷 。 办 公 楼 、CNG加 气 母 站 辅 助 用 房 为 三 类 建 筑 物 防 雷 。 所 有 CNG加 气 母 站 内 工 艺 设 备 、 工 艺 管 道 、 用 电 设 备 均 应 接 地 ， 工 艺 管 道 各 法 兰间 采 用 截 面 不 小 于 10m2的 铜 质 材 料 跨 接 ， 其 接 地 装 置 与 配 电 间 接 地 合 用 ， 接 地 电 阻 不大 于 1。 9八 、 劳 动 定 员 和 工 作 制 度 劳 动 定 员 ： 根 据 国 家 关 于 城 市 燃 气 行 业 定 员 编 制 规 定 ， 结 合 本 工 程 的 规 模 ， 工 程 建成 后 的 实 际 需 要 ， 计 划 人 员 编 制 为 50人 ， 编 制 如 下。 表 6 劳 动 定 员 编 制 一 览 表 序 号 场 站 人 数 1 场 站 管 理 40 2 维 、 抢 修 中 心 10 合 计 50 本 次 改 扩 建 项 目 均 利 用 原 门 站 的 员 工 ， 不 新 增 人 员 。 工 作 制 度 ： 年 工 作 日 365天 ， 采 用 三 班 二 倒 制 ， 每 班 12小 时 ， 年 工 作 时 间 8760小时 。 九 、 平 面 布 置 合 理 性 （ 1） 布 置 原 则 1） 门 站 及 CNG加 气 母 站 均 属 甲 类 危 险 类 别 ， 总 图 布 局 应 根 据 工 艺 流 程 、 生 产 的 火灾 危 险 类 别 等 合 理 布 置 。 建 （ 构 ） 筑 物 、 工 艺 装 置 与 站 外 、 内 的 建 、 构 筑 物 之 间 的 防 火间 距 ， 均 根 据 现 行 城 镇 燃 气 设 计 规 范 GB5028、 汽 车 加 油 加 气 站 设 计 与 施 工 规 范 GB50156及 建 筑 设 计 防 火 规 范 GB5016等 规 范 的 有 关 规 定 执 行 。 做 到 技 术 先 进 、 经济 合 理 、 生 产 安 全 可 靠 、 操 作 维 修 方 便 。 2） 站 场 房 屋 建 筑 的 单 体 设 计 ， 服 从 于 总 体 布 局 和 节 约 用 地 的 要 求 。 3） 建 筑 结 构 型 式 、 建 筑 材 料 结 合 当 地 实 际 情 况 选 用 ， 工 艺 单 体 采 取 露 天 设 置 方 式 。 4） 严 格 执 行 国 家 、 行 业 及 地 方 现 行 设 计 标 准 及 规 范 ， 同 时 积 极 吸 收 各 方 面 的 合 理建 议 及 意 见 ， 使 工 程 能 更 好 地 满 足 建 设 单 位 的 要 求 。 （ 2） 总 图 布 置 1） 场 站 分 区 情 况 门 站 内 现 状 分 为 工 艺 装 置 区 、 生 产 辅 助 区 和 生 活 区 。 其 中 工 艺 装 置 区 内 现 有 LNG气 化 站 和 门 站 两 部 分 ， 其 中 LNG气 化 站 部 分 设 有 10m3LNG储 罐 2台 ， LNG气 化 站 作为 应 急 备 用 气 源 ， 一 般 不 启 用 ， 门 站 部 分 为 露 天 工 艺 装 置 ； 生 产 辅 助 区 内 设 有 1座 2层辅 助 用 房 、 1座 消 防 泵 房 和 2座 40m3地 下 消 防 水 池 ； 生 活 区 内 设 有 ： 单 层 材 料 仓 库 1 10座 ， 2层 宿 舍 楼 1座 ， 单 层 门 卫 值 班 室 1座 及 小 车 停 车 场 。 本 次 新 增 的 CNG加 气 母 站 和 CNG常 规 加 气 站 设 置 在 原 生 活 区 区 域 ， 将 生 活 区 内原 有 设 施 全 部 拆 除 ， 门 站 内 工 艺 装 置 区 和 生 产 辅 助 区 设 施 保 留 。 三 十 埠 门 站 改 造 后 分 为 三 个 区 域 ： 工 艺 装 置 区 、 生 产 辅 助 区 和 CNG加 气 母 站 区 。其 中 工 艺 装 置 区 内 设 有 LNG气 化 站 和 门 站 两 部 分 。 生 产 辅 助 区 内 设 有 2层 辅 助 用 房 1座 、 单 层 消 防 泵 房 1座 、 2座 40m3地 下 消 防 水池 、 新 增 84m2变 配 电 间 1座 、 新 增 CNG加 气 母 站 配 套 冷 却 水 塔 、 新 增 建 筑 面 积 为2970.24m2的 办 公 楼 1座 ， ， 新 增 建 筑 面 积 为 16m2的 门 卫 1座 。 CNG加 气 母 站 区 内 均 为 新 增 设 施 及 建 构 筑 物 ， 又 可 分 为 2个 区 域 ， CNG加 气 母 站工 艺 装 置 区 和 CNG常 规 加 气 站 区 域 。 其 中 CNG加 气 母 站 工 艺 装 置 区 内 包 括 ： 1台 调 压计 量 撬 、 2台 干 燥 撬 、 3台 高 压 压 缩 机 、 1台 储 气 瓶 组 、 1只 缓 冲 罐 、 1只 污 水 罐 、 槽 车加 气 棚 （ 内 设 3台 加 气 柱 ） 等 工 艺 装 置 ； CNG常 规 加 气 站 区 域 包 括 96m2的 1层 辅 助 用房 和 汽 车 加 气 棚 （ 内 设 2台 双 枪 加 气 枪 ） 。 2） 整 个 场 区 周 围 设 置 2.2m高 的 实 体 围 墙 ， 同 时 生 产 辅 助 区 与 工 艺 装 置 区 和 CNG加 气 母 站 区 之 间 也 设 置 2.2m高 的 实 体 围 墙 分 隔 。 3） 门 站 改 造 后 主 要 技 术 经 济 指 标 如 下 表 ： 表 7 主 要 技 术 经 济 指 标 序 号 项 目 名 称 单 位 数 量 1 总 用 地 面 积 m2 1383 2 围 墙 内 用 地 面 积 m2 1383 3 总 建 筑 面 积 m2 5216.6 4 建 筑 占 地 面 积 m2 2806.58 5 建 筑 密 度 % 19.71 6 容 积 率 % 36.63 7 道 路 面 积 m2 5850.63 8 场 坪 面 积 m2 3480.4 9 植 草 砖 地 面 m2 310 10 绿 化 m2 1624.68 1 绿 化 率 % 1.41 4） 站 内 主 要 建 筑 物 生 产 辅 助 区 内 新 建 变 配 电 间 1座 和 办 公 楼 1座 （ 含 办 公 、 休 息 、 工 具 、 控 制 、 维 修等 ） 和 1座 门 卫 。 CNG加 气 母 站 区 内 的 CNG常 规 加 气 站 区 域 新 建 辅 助 用 房 1座 和 汽 车 加 气 棚 1座 1（ 内 设 2台 双 枪 加 气 机 ） 。 CNG加 气 母 站 区 内 的 CNG加 气 母 站 工 艺 装 置 区 新 建 槽 车 加 气 棚 1座 （ 内 设 3台 加气 柱 ） 。 表 8 主 要 建 筑 物 参 数 表 序 号 名 称 层 数 建 筑 面 积 （ m2） 层 高 （ m） 性 质 1 辅 助 用 房 1 104.96 3.6 新 建 2 变 配 电 间 1 8.04 3.9 新 建 3 办 公 楼 4 2970.24 15.9 新 建 4 汽 车 加 气 棚 1 10.6 6.0 新 建 5 槽 车 加 气
