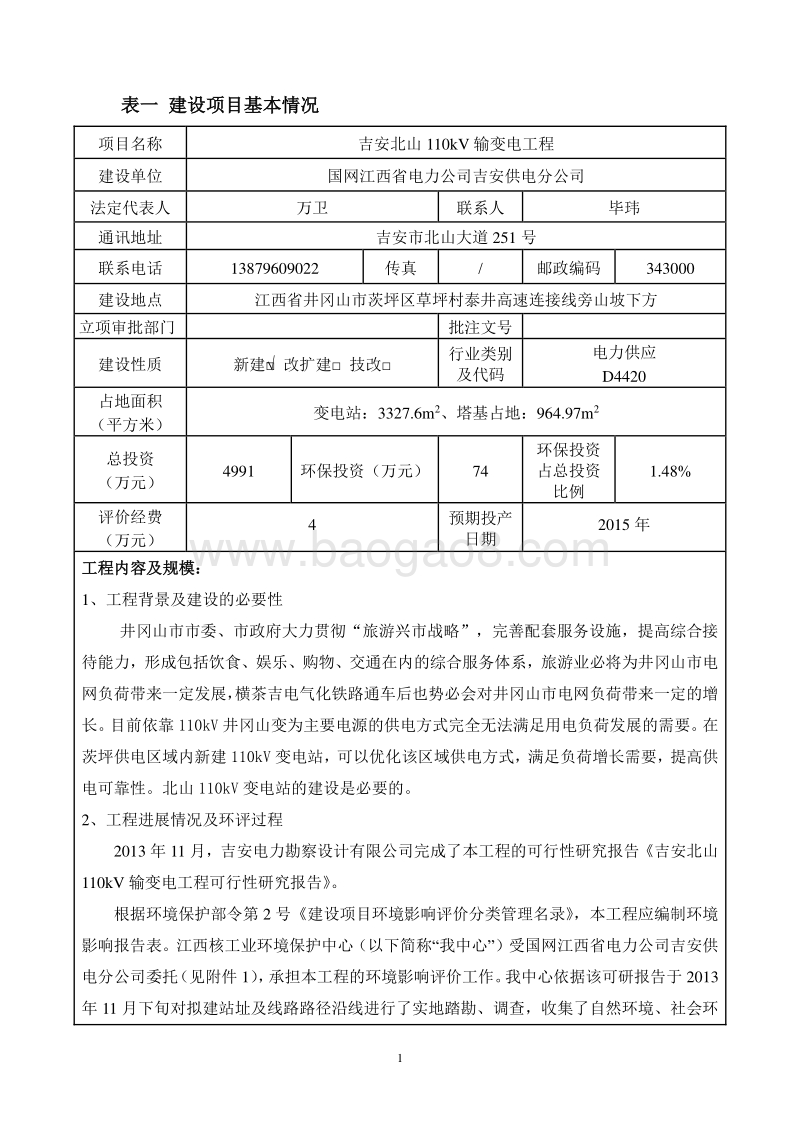

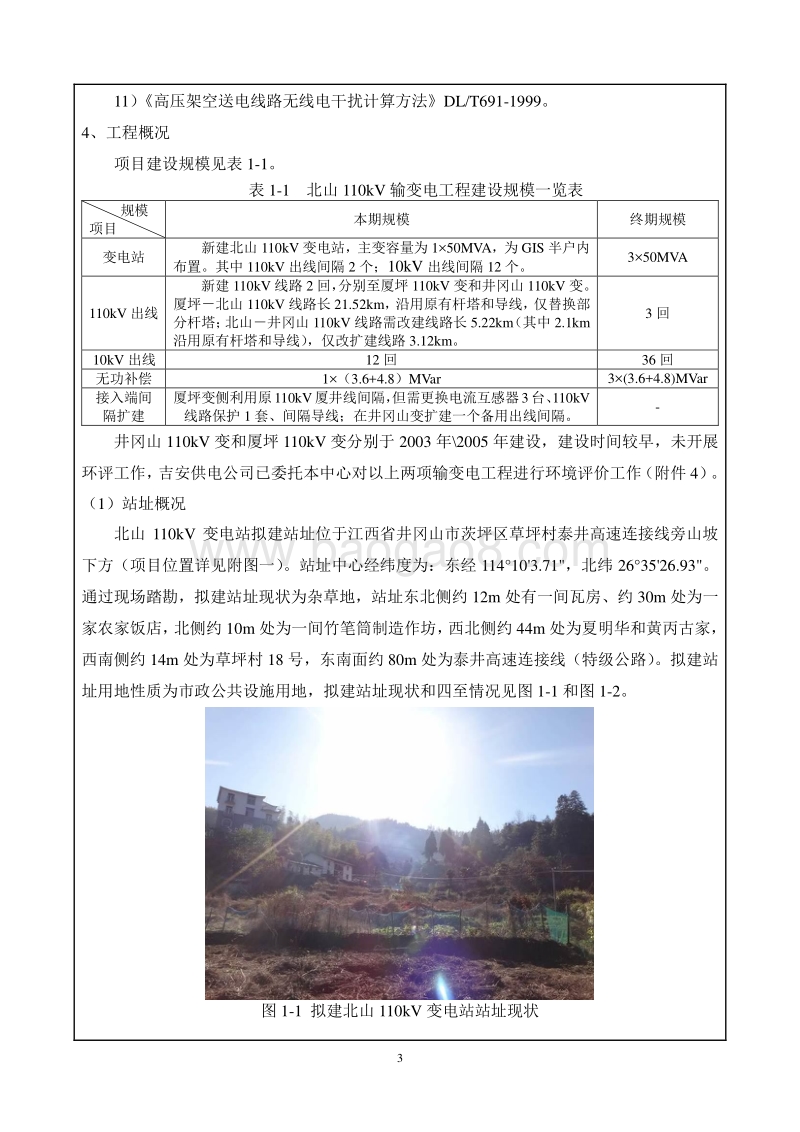

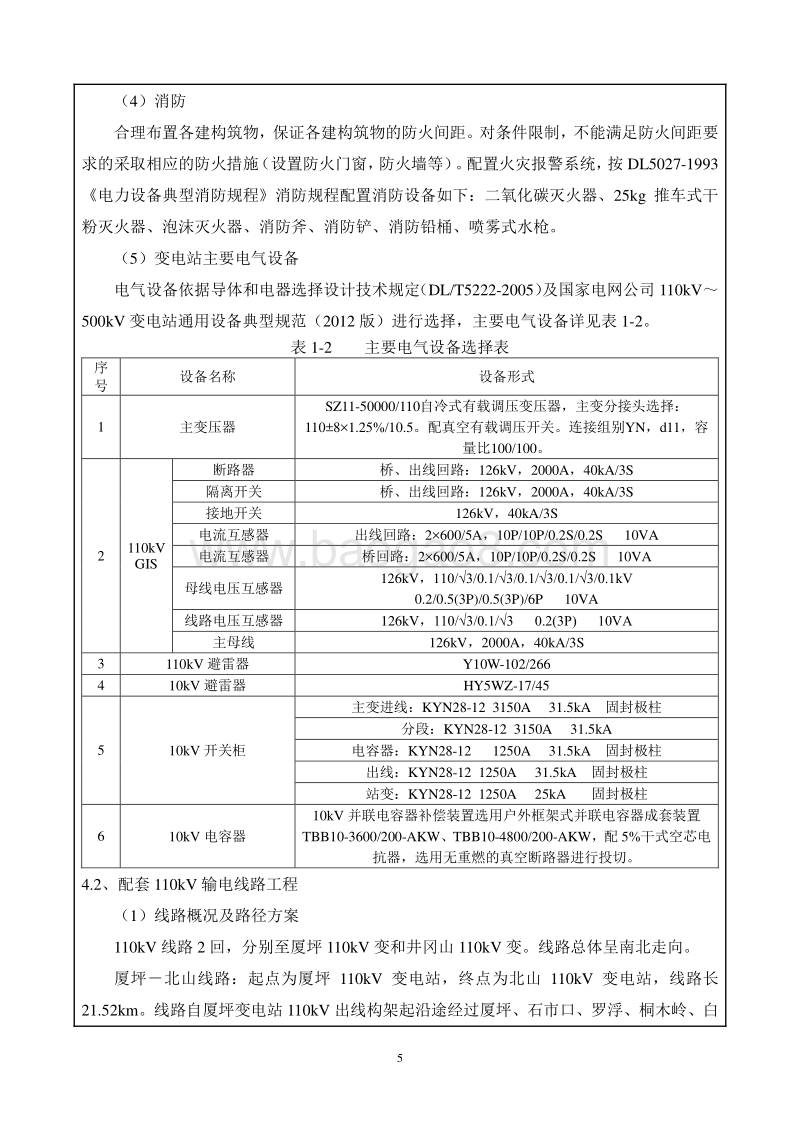

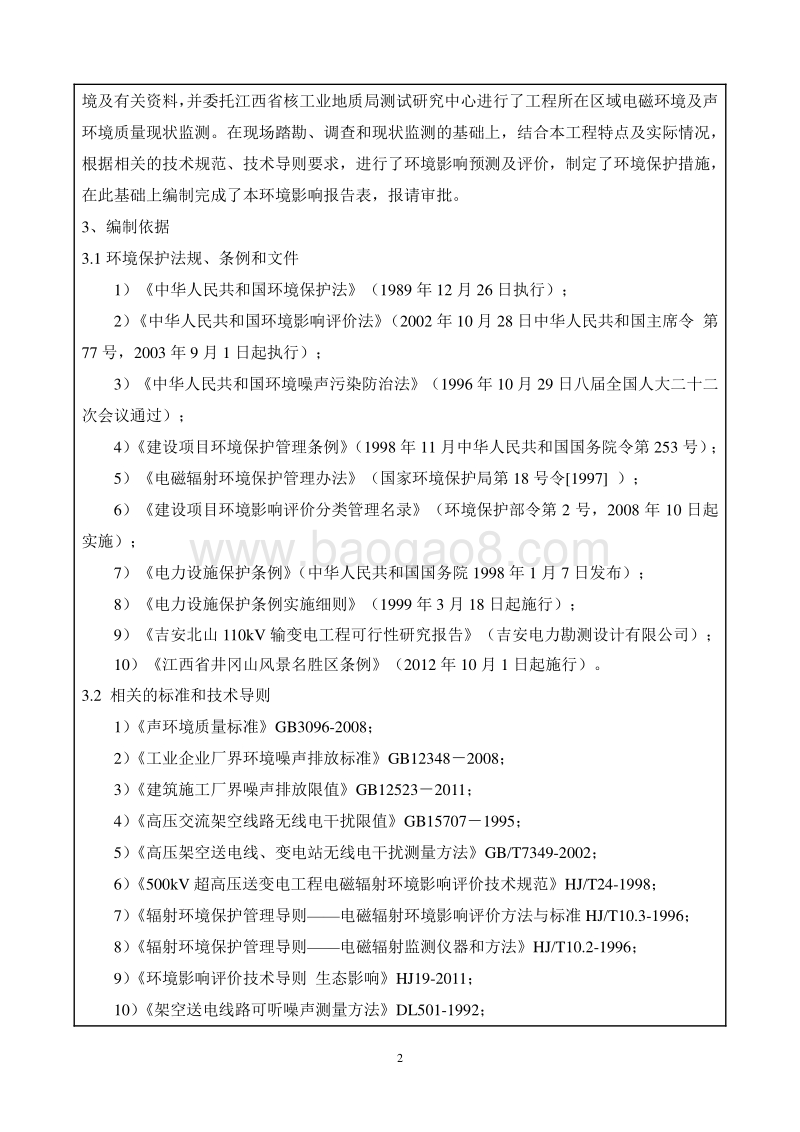

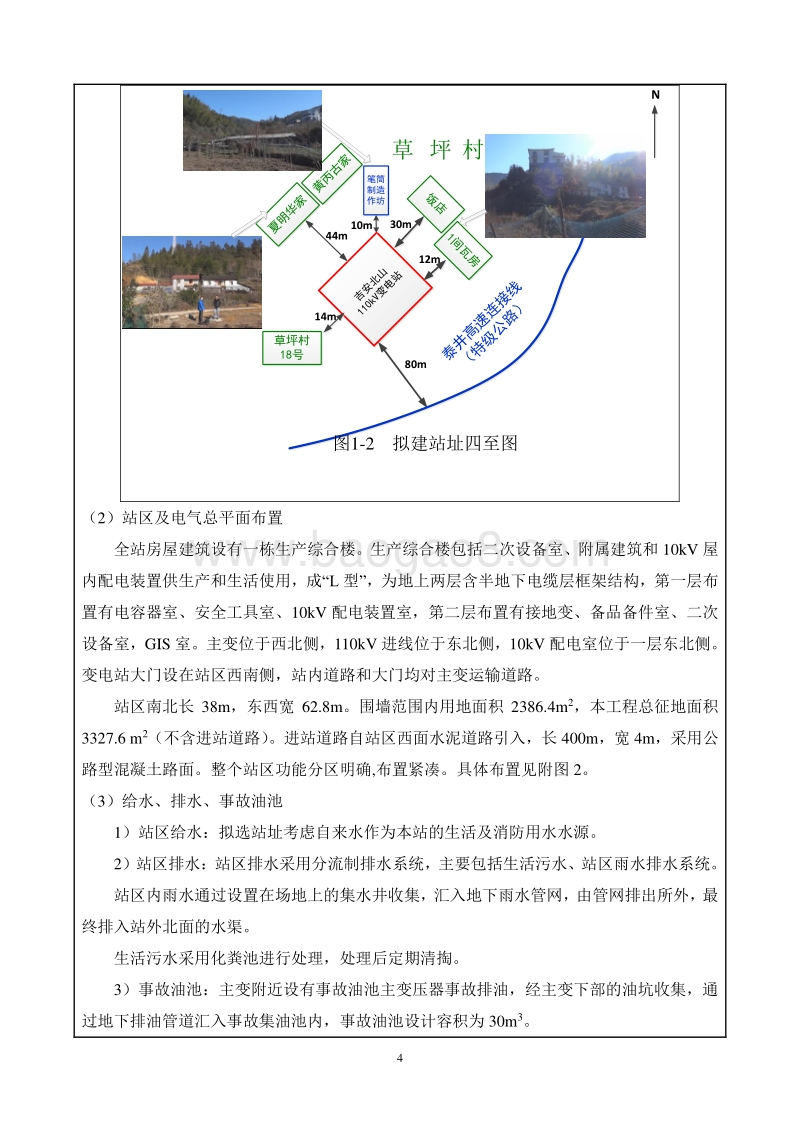

1 表一 建设项目基本情况 项目名称 吉安北山 110kV 输变电工程 建设单位 国网江西省电力公司吉安供电 分 公司 法定代表人 万卫 联系人 毕玮 通讯地址 吉安市北山大道 251 号 联系电话 13879609022 传真 / 邮政编码 343000 建设地点 江西省井冈山市茨坪区草坪村泰井高速连接线旁山坡下方 立项审批部门 批注文号 建设性质 新建 改扩建 技改 行业类别 及代码 电力供应 D4420 占地面积 （平方米） 变电站： 3327.6m2、塔基占地： 964.97m2 总投资 （万元） 4991 环保投资（万元） 74 环保投资占总投资比例 1.48% 评价经费 （万元） 4 预期投产 日期 2015 年 工程内容及规模： 1、工程背景及建设的必要性 井冈山市市委、市政府大力贯彻“旅游兴市战略”，完善配套服务设施，提高综合接待能力，形成包括饮食、娱乐、购物、交通在内的综合服务体系，旅游业必将为井冈山市电网负荷带来一定发展，横茶吉电气化铁路通车后也势必会对井冈山市电网负荷带来一定的增长。 目前依靠 110kV 井冈山变 为主要电源的供电方式完全无法满足用电负荷发 展的需要。在茨坪 供电区域内新建 110kV 变电站，可以优化该区域供电方式，满足负荷增长需要，提高供电可靠性。 北山 110kV 变电站的建设是必要的。 2、工程进展情况及环评过程 2013 年 11 月，吉安电力勘察设计有限公司完成了本工程的可行性研究报告吉安北山110kV 输变电工程可行性研究报告。 根据环境保护部令第 2 号建设项目环境影 响评价分类管理名录，本工程应编制环境影响报告表。江西核工业环境保护中心（以下简称 “我中心 ”）受 国网江西省电力公司吉安供电 分 公司 委托（见附件 1），承担本工程的环境影响评价工作。我中心 依据该可研报告于 2013年 11 月下旬对拟建站址及线路路径沿线进行 了实地踏勘、调查，收集了自然环境、社会环2 境及有关资料，并委托江西省核工业地质局测试研究中心进行了工程所在区域电磁环境及声环境质量现状监测。在现场踏勘、调查和现状监测的基础上，结合本工程特点及实际情况，根据相关的技术规范、技术导则要求，进行了环境影响预测及评价，制定了环境保护措施，在此基础上编制完成了本环境影响报告表，报请审批。 3、编制依据 3.1 环境保护法规、条例和文件 1）中华人民共和国环境保护法（ 1989 年 12 月 26 日执行）； 2） 中华人民共和国环境影响评价法（ 2002 年 10 月 28 日中华人民共和国主席令 第77 号， 2003 年 9 月 1 日起执行）； 3）中华人民共和国环境噪声污染防治法（ 1996 年 10 月 29 日八届全国人大二十二次会议通过）； 4）建设项目环境保护管理条例（ 1998 年 11 月中华人民共和国国务院令第 253 号）； 5）电磁辐射环境保护管理办法（国家环境保护局第 18 号令 1997 ）； 6）建设项目环境影响评价分类管理名录（环境保护部令第 2 号， 2008 年 10 日起实施）； 7） 电力设施保护条例（中华人民共和国国 务院 1998 年 1 月 7 日发布） ； 8）电力设施保护条例实施细则（ 1999 年 3 月 18 日起施行）； 9） 吉安北山 110kV 输变电工程 可行性研究报告（吉安电力勘测设计有限公司）； 10）江西省井冈山风景名胜区条例（ 2012 年 10 月 1 日起施行）。 3.2 相关的标准和技术导则 1）声环境质量标准 GB3096-2008； 2）工业企业厂界环境噪声排放标准 GB12348 2008； 3）建筑施工厂界噪声 排放 限值 GB12523 2011； 4）高压交流架空线路无线电干扰限值 GB15707 1995； 5）高压架空送电线、变电站无线电干扰测量方法 GB/T7349-2002； 6） 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 HJ/T24-1998； 7）辐射环境保护管理导则 电磁辐射环境影响评价方法与标准 HJ/T10.3-1996； 8）辐射环境保护管理导则 电磁辐射监测仪器和方法 HJ/T10.2-1996； 9）环境影响评价技术导则 生态影响 HJ19-2011； 10）架空送电线路可听噪声测量方法 DL501-1992； 3 11）高压架空送电线路无线电干扰计算方法 DL/T691-1999。 4、工程概况 项目建设规模见表 1-1。 表 1-1 北山 110kV 输变电工程建设规模一览表 规模 项目 本期规模 终期规模 变电站 新建北山 110kV 变电站，主变容量为 150MVA，为 GIS 半户内布置。其中 110kV 出线间隔 2 个； 10kV 出线间隔 12 个。 350MVA 110kV 出线 新建 110kV 线路 2 回，分别至厦坪 110kV 变和井冈山 110kV 变。厦坪北山 110kV 线路长 21.52km， 沿用原有 杆塔 和导线 ， 仅 替换 部分 杆塔 ；北山 井冈山 110kV 线路需改 建线路长 5.22km（其中 2.1km沿用 原有杆塔和导线 ），仅改扩建线路 3.12km。 3 回 10kV 出线 12 回 36 回 无功补偿 1（ 3.6+4.8） MVar 3(3.6+4.8)MVar 接入端间隔扩建 厦坪变侧利用原 110kV厦井线间隔，但需更换电流互感器 3台、 110kV线路保护 1 套、间隔导线；在井冈山变扩建一个备用出线间隔。 - 井冈山 110kV 变和 厦坪 110kV 变分别 于 2003 年 2005 年建设 ，建设时间较早，未开展环评工作，吉安供电公司已委托本中心对以上两项输变电工程进行环境评价工作 （附件 4） 。 （ 1）站址概况 北山 110kV 变电站拟建站址位于江西省井冈山市茨坪区草坪村泰井高速连接线旁山坡下方（项目位置详见附图一）。站址中心经纬度为：东经 114103.71，北纬 263526.93。通过现场踏勘，拟建站址 现状为 杂草地 ，站 址东北侧约 12m 处 有一间瓦房、约 30m 处为一家 农家 饭店， 北侧 约 10m 处为一间竹笔筒制造作坊， 西北侧约 44m 处为夏明华和黄丙古家，西南侧约 14m 处为草坪村 18 号，东南面约 80m 处为泰井高速连接线（特级公路）。拟建站址用地性质为市政公共设施用地，拟建站址现状和四至 情况见图 1-1 和图 1-2。 图 1-1 拟建北山 110kV 变电站站址现状 4 吉安北山110kV变电站N1 4 m4 4 m泰井高速连接线（特级公路）1 2 m草 坪 村1 8 号黄丙古家夏明华家1间瓦房饭店3 0 m草 坪 村8 0 m图 1 - 2 拟 建 站 址 四 至 图笔 筒制 造作 坊1 0 m（ 2）站区及电气总平面布置 全站房屋建筑设有一栋生产综合楼。生产综合楼包括二次设备室、附属建筑和 10kV 屋内配电装置供生产和生活使用，成 “L型 ”，为地上两层含半地下电缆层框架结构，第一层布置有电容器室、安全工具室、 10kV 配电装置室，第二层布置有接地变、备品备件室、二次设备室， GIS 室 。主变 位于 西北侧 ， 110kV 进线 位于东北侧 ， 10kV 配电室 位于一层东北侧 。变电站大门设在 站区西南侧，站内道路和大门均对主变运输道路。 站区南北长 38m，东西宽 62.8m。围墙范围内用地面积 2386.4m2，本工程总征地面积3327.6 m2（不含进站道路）。进站道路自站区西面水泥道路引入，长 400m，宽 4m，采用公路型混凝土路面。整个站区功能分区明确 ,布置紧凑。具体布置见附图 2。 （ 3）给水、排水、事故油池 1）站区给水：拟选站址考虑自来水作为本站的生活及消防用水水源。 2）站区排水：站区排水采用分流制排水系统，主要包括生活污水、站区雨水排水系统。 站区内雨水通过设置在场地上的集水井收集，汇入 地下雨水管网，由管网排出所外，最终排入站外北面的水渠。 生活污水采用化粪池进行处理，处理后定期清掏。 3）事故油池：主变附近设有事故油池主变压器事故排油，经主变下部的油坑收集，通过地下排油管道汇入事故集油池内，事故油池设计容积为 30m3。 5 （ 4）消防 合理布置各建构筑物，保证各建构筑物的防火间距。对条件限制，不能满足防火间距要求的采取相应的防火措施（设置防火门窗，防火墙等）。配置火灾报警系统，按 DL5027-1993电力设备典型消防规程消防规程配置消防设备如下：二氧化碳灭火器 、 25kg 推车式干粉灭火器 、 泡沫灭火器 、消防斧、 消防铲 、 消防铅桶、喷雾式水枪。 （ 5）变电站主要电气设备 电气设备依据导体和电器选择设计技术规定（ DL/T5222-2005）及国家电网公司 110kV500kV 变电站通用设备典型规范（ 2012 版）进行选择，主要电气设备详见表 1-2。 表 1-2 主要电气设备选择表 序号 设备名称 设备形式 1 主变压器 SZ11-50000/110自冷式有载调压变压器，主变分接头选择：11081.25%/10.5。配真空有载调压开关。连接组别 YN， d11，容量比 100/100。 2 110kV GIS 断路器 桥、出线回路： 126kV， 2000A， 40kA/3S 隔离开关 桥、出线回路： 126kV， 2000A， 40kA/3S 接地开关 126kV， 40kA/3S 电流互感器 出线回路： 2600/5A， 10P/10P/0.2S/0.2S 10VA 电流互感器 桥回路： 2600/5A， 10P/10P/0.2S/0.2S 10VA 母线电压互感器 126kV， 110/3/0.1/3/0.1/3/0.1/3/0.1kV 0.2/0.5(3P)/0.5(3P)/6P 10VA 线路电压互感器 126kV， 110/3/0.1/3 0.2(3P) 10VA 主母线 126kV， 2000A， 40kA/3S 3 110kV 避雷器 Y10W-102/266 4 10kV 避雷器 HY5WZ-17/45 5 10kV 开关柜 主变进线： KYN28-12 3150A 31.5kA 固封极柱 分段： KYN28-12 3150A 31.5kA 电容器： KYN28-12 1250A 31.5kA 固封极柱 出线： KYN28-12 1250A 31.5kA 固封极柱 站变： KYN28-12 1250A 25kA 固封极柱 6 10kV 电容器 10kV 并联电容器补偿装置选用户外框架式并联电容器成套装置TBB10-3600/200-AKW、 TBB10-4800/200-AKW，配 5%干式空芯电抗器，选用无重燃的真空断路器进行投切。 4.2、配套 110kV 输电线路工程 （ 1）线路概况及路径方案 110kV 线路 2 回，分别至厦坪 110kV 变和井冈山 110kV 变。线路总体呈南北走向。 厦坪北山线路 ： 起点为厦坪 110kV 变电站，终点 为北山 110kV 变电站，线路长21.52km。线路自厦坪变电站 110kV 出线构架起沿途经过厦坪、石市口、罗浮、桐木岭、白6 银、草坪，进入北山 110kV 变电站。 北山井冈山线路 ： 起点为北山 110kV 变电站，终点为井冈山 110kV 变电站。线路自北山变电站 110kV 出线构架起沿途经过物资局、林业局，土岭村，最后进入茨坪井冈山 110kV变电站。 厦坪北山 110kV 线路长 21.52km， 其中 ， 21.4km 单回架空设计 ，北山 110kV 变 侧 有0.12km 电缆 进线 。 原线路路径经过近年维护，已形成较好的一条输电线路通道，若 另选路径，需砍伐大量树木， 本次 厦坪北山 110kV 线路仍利用原铁塔和导线 ， 仅进行 补强改造，即在导线与树木间距离不够或 塔基 承重不够 之处 进行换塔 改造 。 北山井冈山 110kV 线路长 5.22km， 其中 井冈山 变 -北山 35kV 变 之间的 2.1km 仍利用原铁塔和导线 ， 110kV 北山变 -35kV 北山变 线路 3.12km 拆除 原 铁塔和 导线 ，换新塔和 新 导线 ， 但 仍利用原厦北井 35kV 线路通道 。 另外 ， 110kV 北山变 -35kV 北山变 线路 3.12km 中，2.9km 单 回架空设计 ，北山 110kV 变 侧 有 0.22km 电缆 进线 。 厦坪北山 110kV 线路自 罗浮 往南 至 茨坪 为井冈山 自然 保护区 的实验区 范围 ； 厦坪北山 110kV 线路 自 罗浮 往南均在 风景名胜区范围内，北山井冈山 110kV 线路 全部 在风景名胜区内 ， 海拔高度基本在 6001000m。 线路路径示意图见附图 3。 （ 2）线路交叉跨越情况 表 1-3 线路交叉跨越情况 电压等级（ 110kV） 厦坪北山 110kV 线路 北山井冈山 110kV 线路 线路长度（ km） 21.52 3.12 航空距离（ km） 20 2.3 曲折系数 1.07 1.26 地 形 比 例（ %） 平地 20 20 丘陵 20 / 山地 30 80 高山 30 / 交 叉 跨 越 一般公路 14 4 国道 4 / 高速公路 1 / 铁路 1 / 小溪 1（拿山河 ，为 牛吼江 支流 ，牛吼江是赣江的 二级支流， 不涉及 水源保护区和取水口 ） / 10kV 线路 18 6 低压及通信线路 10 6 （ 3）导、地线选择及机械特性参数 厦坪北山 110kV 线路仍利用原有导线 LGJ-150/35 钢芯铝绞线，地线两根，一根采用7 24 芯 OPGW 光缆，另一根采用 JLB20A-50 铝包钢绞线；北山井冈山 110kV 线 路导线采用 LGJ-240/40 钢芯铝绞线，地线两根，一根采用 24 芯 OPGW 光缆，另一根采用 JLB20A-80铝包钢绞线。导地线机械物理特性见下表 1-4。 表 1-4 导、地线机械特性曲线一览表 类别 LGJ-240/40 LGJ-150/35 JLB20A-80-7 计算截面 （ mm2） 铝股 238.84 150.0 19.85 钢芯 38.90 35.0 59.44 总计 277.74 185.0 79.39 计算外径 mm 21.7 17.0 11.4 （ 4）架空杆塔塔型 吉安北山 110kV 输变电工程共新建 30 基铁塔 。 厦坪北山 110kV 线路 共 16 基塔：厦坪 110kV 变 处 设 1 基 新塔 、北山 110kV 变 处设 3 基 新塔 ，其余 12 基 塔用于 线路 补强改造 ，在导线与树木间距离不够或 塔基 承重不够 之处 进行换塔 改造。 北山 35kV 北山 110kV 线路进行 原塔和线路导线拆除，换新塔和 新 导线。 具体杆塔型号及相关参数见表 1-5。 表 1-5 吉安北山 110kV 输变电工程线路杆塔型号 塔型 呼高 转角范围 （ ） 杆塔占地面积 （ m2） 数量 杆塔永久占地面积（ m2） 备注 厦坪北山 110kV 线路 1B6-ZM2 24 - 25.34 4 101.36 单回直线塔 1B6-ZM3 30 - 38.59 2 77.18 单回直线塔 1B6-J1 21 0-20 29.88 2 59.75 单回转角塔 1B6-J2 21 20-40 30.70 3 92.11 单回转角塔 1B6-J3 24 20-40 29.88 1 29.88 单回转角塔 1B6-J3 21 20-40 30.70 1 30.70 单回转角塔 1D11-SDJ 21 0-90 43.56 2 87.12 双回转角终端塔 1A3-DJ 18 60-90 42.51 1 42.51 单回转角塔 北山 35kV北山 110kV 线路 1B6-J1 21 0-20 29.88 4 119.50 单回转角塔 1B6-J2 21 20-40 29.88 3 89.63 单回转角塔 1B6-J3 21 20-40 29.88 3 89.63 单回转角塔 1B6-J4 21 0-90 29.88 1 29.88 单回转角塔 1B6-DJ 18 0-90 30.70 1 30.70 单回转角塔 1D11-SDJ 21 0-90 42.51 2 85.02 双回转角终端塔 总计 30 964.97 - 8 图 1-3 吉安北山 110kV 输变电工程塔型图 综上所述，吉安北山 110kV 输变电工程线路工程塔基永久占地面积约为 964.97m2，临时占地面积约为 4000m2。 （ 5）其他 杆塔对地距离： 根据 110kV 750kV 架空输电线路设计规范（ GB50545-2010）， 110kV 送电线与地面的距离，在最大计算弧垂情况下不应小于表 1-6 所列数值。 表 1-6 110kV 送电线对地面最小距离 序号 线路经过地区 110kV 线路 最小 间距（ m） 计算条件 1 居民区 7.0 导线最大弧垂 2 非居民区 6.0 导线最大弧垂 3 对树木自然生长高度 垂直距离 4.0 导线最大弧垂 净空距离 3.5 导线最大风偏 4 对果树、经济林及城市街道行道数距离 3.0 导线最大弧垂 杆塔距建筑物距离 根据 110 750kV 架空输电线路设计规范（ GB50545-2010），送电线路不应跨越屋顶为燃烧材料做成的建筑物，对耐火屋顶的建筑物，如需跨越时应与有关方面协商或取得当地政府同意。导线与建筑物之间的 最小垂直距离，在最大计算弧垂情况，不应小于表 1-7 所列数值，送电线路边导线与建筑物之间的水平距离，在计算风偏情况下，不应小于表 1-7 所列数值。 表 1-7 导线与建筑物之间的最小距离 标称电压（ kV） 110 垂直距离（ m） 5.0 水平距离（ m） 4.0 交叉跨越情况 导线与各类建筑物的交叉跨越间距详见表 1-8。 9 表 1-8 交叉跨越间距 序号 线路经过地区 最小垂直距离（ m） 计算条件 110kV 1 等级公路（至路面） 7.0 对一级及以上公路导线温度 70 2 弱电线路（至被跨越物） 3.0 导线温度 40 3 电力线路（至被跨越物） 3.0 导线温度 40 4 特殊管道（至管道任何部分） 4.0 导线温度 40 本线路工程在规划、设计时，对沿线的环境敏感目标尽可能地进行了避让，依据可行性研究报告，本线路架设没有对居民楼进行跨越。在跨越已建送电线路、公路、通信线路、水库时均选择了合适的跨越高度和距离，并满足相关标准的要求。 5、路径协议情况 本工程选址选线已征得了当管理局、国土等相关部门的意见，详见表 1-9。建设项目选址意见书见 附件 3-6。 表 1-9 吉安北山 110kV 输变电工程协议情况一览表 序号 单位名称 意见 附加条件 解决方案 附件 变电站站址选址 1 井冈山风景名 胜区管理局 同意 用地范围应尽量扩大与居民住宅之间的间距，具体规划设计方案完成后尽快报管理局。 按规定和要求办理， 已 尽量扩大与居民住宅间距离，具体规划设计方案完成后将报管理局。 附件 3-1 2 井冈山市国土 资源局 原则同意 需与茨坪林场办理相关征收手续后，方可按程序向井冈山市人民政府申请划拨该宗地用于建设变电站。 按规定和要求办理，与茨坪林场办理相关征收手续后，再向井冈山市 人民政府申请划拨该宗地用于建设变电站。 附件 3-2 变电站站址及线路路径 3 井冈山市林业局 同意 请按相关规定办理征占用林 地手续。 按相关规定办理征占用 林地手续。 附件 3-3 4 井冈山旅游区综 合执法办公室 同意 严格按规划办理相关手续。 将严格按规划办理相关 手续。 附件 3-4 5 井冈山市文化广播电影电视新闻出版社 同意 / / 附件 3-5 6 江西省 井冈山国家级自然保护区管理局 - 站址 为非保护区、非公益林，线路改造部分为国家重点公益林，应办理征占 林地 及木材采伐手续。 按规定和要求办理，线路改造 经过 国家重点公益林 部分 ， 建设方将 尽快 到相关部门办理征占 林地及木材采伐手续。 附件 3-7 6、环保投资 本工程总投资 4991 万元，其中环保投资 74 万，环保投资占总投资 1.48%。具体环保投资清单见表 1-10。 10 表 1-10 项目环保投资一览表 序号 项目组成 环保措施 投资概算（万元） 1 变电站 施工期临时沉淀池、排水 5 主变压器油池 12 事故油池 14 主变压器基础垫衬减振材料 14 化粪池 4 2 110kV 线路 绿化及生态恢复 11 3 环境影响评价 4 4 竣工环保验收 10 总计 74 7、工程与政策及规划相符性 本工程属于城乡电网建设项目。根据国务院国发 200540 号 “国务院关于发布实施促进产业结构调整暂行规定的决定 ”、国家发展和改革委员会令第 9 号产业结构调整指导目录（ 2011 年本， 2013 年修订）， “电网改造与建设 ”列为 “第一类 鼓励类 ”项目，符合国家产业政策。 根据江西井冈山城市总体规划（ 2000-2020 年） “第 46 条 供电工程：新建 110kV变电站 3 座，其中 2 座位于城区， 1 座位于龙市，除对现有 35kV 变电站进行改扩建外，尚需新 建 35kV 变电站 4 座，至 2020 年全市共有 110kV 变电站 4 座， 35kV 变电站 10 座 ”， 本工程 属于该 总体规划的 建设 内容 。 本输变电工程属于基础设施建设，本工程已取得井冈山风景名胜区管理局、国土资源局等部门的同意意见，本项目建设符合井冈山市城市总体规划。 根据吉安供电公司江西吉安供电区 2013-2020 年电网规划滚动调整报告，规划建设110kV 北山变，本期将新增主变一台，容量为 50MVA。建设地点为井冈山市茨坪区草坪村泰井高速连接线旁山坡下方一处 杂草地 ，本工程属于吉安市供电区 110kV 及以上电网规划接线图中 规划建设的项目。 因此，本工程的建设与国家产业政策、井冈山市城市总体规划及吉安市的电网发展规划是相符的。 环境影响评价范围、评价重点和评价因子 根据建设项目环境影响评价分类管理目录，本项目应该编制环境影响评价报告表。同时，根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）和环境影响评价技术导则声环境（ HJ2.4-2009）的要求，确定本项目的环境影响评价范围、评价重点及评价因子如下： 1、评价范围 变电站：以变电站站址为中心的半径 100m 范围内的区域为工频电场 、工频磁场的评价11 范围；以变电站围墙外 100m 范围内区域为无线电干扰评价范围；以变电站围墙外 100m 内区域为噪声评价范围，边界外 1m 为达标排放评价范围；生态评价范围为围墙外 300m 的区域范围。 输电线路：以输电线路走廊两侧 30m 带状区域为工频电磁场的评价范围，以输电线路走廊两侧 50m 带状区域为无线电干扰评价范围，以输电线路走廊两侧 30m 带状区域为噪声评价范围；以送电线路走廊两侧 300m 范围内为生态评价范围。 2、评价重点 本评价以工程污染源分析和工程所在地区的自然环境、社会环境及生态环境现状调查分析为基础，评 价重点为施工期生态评价为重点，其中包括土地植被保护、水土保持措施及施工管理和防范措施；运营期为工频电场、工频磁场环境影响预测，无线电干扰场强预测，重点提出防治对策。 3、评价因子 施工期：粉尘、噪声、生态 运行期：工频电场、工频磁场、无线电干扰、噪声 与本项目有关的原有污染情况及主要环境问题 1、与本项目有关的原有污染情况 根据现场踏勘和调查，站址周围目前均无大型工业企业及工业污染源，环境质量良好。站址范围无军事设施，无古文物、化石群、遗址、遗迹、不压矿。 本工程属新建工程，与本项目有关的污染源主要有： 电磁环境：依据江西省核工业地质局测试研究中心对建设项目电磁环境现状的监测数据可知，项目区域电磁环境现状良好。 声环境：工程建设地附近环境状况良好，无环境污染源。 2、与本项目有关的主要环境问题 根据现场踏勘和调查，厦坪北山、北山井冈山 110kV 线路路径仍利用原厦北井 35kV线路通道，其中厦坪北山 110kV、 北山 35kV 变 -北山 110kV 变之间 的线路 仍利用原铁塔和导线。现有环境问题为原厦北井 35kV 线路的电磁和噪声影响。根据环境现状监测结果，工程所在地附近电磁环境和声环境现状均满足相应国家标准要求。 站 址及线路评价区域植被覆盖良好，环境质量良好，生态环境也较好，未出现过环境空气、水环境等环境污染问题。 12 主要环境保护目标： 依据可行性研究报告等资料进行现场踏勘，变电站站址有 5 处环境保护目标，线路沿线有 5 处环境保护目标，环境保护目标详见表 1-11。 表 1-11 项目 环境 保护 目标 一览表 序号 环境保护目标 相对方位及距离 房屋结构 评价范围内规模 环境影响因子 备注 站址环境保护目标 1 草坪村 18 号 站址西南面约 14m 1 层瓦房 1 户，约 5 人 工频电磁、工频磁场、无线电干扰、噪声 - 夏明华家 站址西北面约 44m 2 层瓦房 1 户，约 5 人 - 黄丙古家 站址西北面约 44m 2 层瓦房 1 户，约 5 人 - 农家饭店 站址东北面约 30m 4 层尖顶 常住人口约 10人 - 1 间瓦房 站址东北面约 12m 2 层瓦房 1 户，约 5 人 - 线路环境保护目标 1 土岭村 罗来凤家 北山 -井冈山线西北面约 21m 3 层平顶 1 户，约 5 人 工频电磁、工频磁场、无线电干扰、噪声 原厦北井 35kV线 附近 罗良明家 北山 -井冈山线东南面约 11m 2 层平顶 1 户，约 5 人 罗兵斌家 北山 -井 冈山线西北面约 17m 2 层平顶 1 户，约 5 人 姚军家 北山 -井冈山线东南面约 19m 3 层平顶 1 户，约 5 人 2 安山塘村 左慧琳家 北山 -厦坪线东南面约 17m 4 层平顶 1 户， 4 人 拟建站址、输电线路与环境保护目标相对位置图见图 1-2 和图 1-4。 13 北 山 - 井 冈 山 1 1 0 k V 线罗 良 明 家（ 2 F 平 顶 ）1 1 mN图 例敏 感 点 监 测 点 位罗 来 凤 家（ 3 F 平 顶 ）2 1 m罗 兵 斌 家（ 2 F 平 顶 ）1 7 m姚 军 家（ 3 F 平 顶 ）1 9 m土岭村（ 北山 -井冈山线 ） 左 慧 林 家（ 4 F 平 顶 ）1 7 mN图 例敏 感 点 监 测 点 位北 山 - 厦 坪 1 1 0 k V 线（ 现 有 厦 北 井 3 5 k V 线 ）安山塘村 （ 北山 -厦坪线 ） 图 1-4 输电线路与环境保护目标位置关系图 环境 保护目标是针对当前设计阶段的，其随工程设计阶段的不断深化而有可能变化，特别是配套输电线路工程涉及到的环境保护目标。 配套输电线路工程在下一设计阶段若塔基终勘定位产生线路路径微调时，应向离开居民点的方向调整；如因工程原因确需向居民点方向调整，则需重新确认居民点的距离并依据本环评的原则采取措施确保其电磁环境及噪声均满足相应评价标准要求。 14 表二 建设项目所在地自然环境社会环境简况 自然环境简况： 地形地貌、地质：拟建场地位于井冈山市茨坪，地貌原为山间沟谷地形，冲沟走向进南北，两侧为 低山区，地势高差较大，工程所处场地地面标高约 815 826m，高于 50 年一遇设计洪水位 241m。 据钻孔揭露及区域地质资料，勘察区地层岩性为第四系冲积层和泥质砂岩层为主，可溶盐岩和岩浆岩不发育，区域厚度较大。未发现对工程不利的河道、沟滨、墓穴、防空洞、孤石、溶洞等埋藏物；同时也未发现影响场地稳定性的断裂构造等不良地质作用，场地稳定性较好。 拟建场地抗震设防烈度小于 6 度，设计地震分组为第一组，设计特征周期为 0.35s，设计基本地震加速度值小于 0.05g，可不考虑砂土液化的影响。按建筑抗震设计规范（ GB50011-2010）判定拟建工程场地类别为 类，为可进行工程建设的一般场地。 气候、气象：井冈山属亚热带季风气候，四季分明，雨量充沛，年平均气温 16.3 ，年降水量 1499.7mm，年平均雷暴日为 80。 水文：勘察场地地下水赋存于 杂填土及 粘土碎石层中，地下水类型为潜水，含水层渗透系数 K为 76.45m/日，给水度 0.22，为强透水层。水位标高 814.32 820.36m，地下水对混凝土结构及钢筋 混凝土结构微腐蚀作用。 植被：北山 110kV变电站站址现状为 杂草地 ，输电线路 主要经过山地，主要树种为杉树、松树、竹 林等，线路选择已避开珍稀、濒危植物集中分布区。 动物资源：根据现场踏勘和调查、资料收集可知，站址所在区域人为活动干扰频繁，野生动物种类较为单一，可见的有小型鸟类、鼠类及蛙类等常见小型动物。线路选择已避开珍稀、濒危动物集中分布区。本工程评价范围内不涉及国家级、省级保护的珍稀濒危野生动物集中栖息地。 15 社会环境简况： 井冈山位于江西省吉安市境内，地处湘东赣西边界，南岭北支、罗霄山脉中段。泰井高速、吉井铁路、 319国道可直达。距吉安市中心城区吉州区约 130公里，距井冈山市新城区 35公里。 井冈山市辖 21个乡镇场、街道办事处、 106个村民委员会。现有人口 16.3万人，国土面积 1297.5平方公里，其中耕地 15.26万亩，林地 168万亩。 井冈山市有瓷土、稀土、砂（岩）金、铀、钨、锡、铝、锌、镁、铜、硫铁、萤石、石墨、水晶、石棉、花岗岩、铌钽矿等 10余个矿种，其中瓷土矿、稀土矿储量丰富，为两大优势矿种，其他均以小型矿点出现。七里船、西眉山一带，下庄至行洲一带的山岭中，发现的铌钽矿，在江西省尚属首次。 近年来，井冈山先后获得了国家 5A级旅游景区、全国文明风景旅游区、国家卫生城、全国园林 绿化先进城市、全国造林绿化百佳县（市）、全国社会治安综合治理先进单位、全国征兵工作先进单位、全国体育先进市、全国创建文明城市工作先进城市、全国双拥模范城等 20余项国家级荣誉称号，入选 “2012年度中国特色魅力城市 200强 ”。 2012年，全市完成地区生产总值 44.04亿元，增长 12.1%；全社会固定资产投资 44.5亿元，同比增长 34.4%；财政总收入 6.45亿元，同比增长 25.9%，其中地方财政收入 5.4亿元，同比增长 42.5%；社会消费品零售总额 14.5亿元，同比增长 14.1%；城镇居民人均可支配收入、农民 人均纯收入分别达 19462元和 6162元，同比分别增长 13.7%和 14.1%；全年接待游客 847.73万人次，实现旅游收入 62.76亿元，同比增长 26.32%和 27.15%。 全市有高中 2所，初中 11所，小学 45所。全市共有艺术表演团体 1 个，文化馆、艺术馆 1个，图书馆 1 个，博物馆 1 个。全市共有卫生机构 33 所，其中医院 3所，农村卫生院18所，卫生监督所 1 所，疾病预防控制中心 1所，皮肤病防冶所 1所，妇保站 1家，红十字会活动中心 1家，爱卫办 1家。全民健身活动全面开展，全年举办各级运动会 6次。全市有 广播电视台 1座，通有线广播电视乡镇 18个，调频转播发射台 1座，电视转播台 1座，广播电视综合覆盖率为 96%。 16 表三 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 为了解项目选线周围环境工频电场、工频磁场强度、无线电干扰水平及噪声现状，监测单位江西省核工业地质局测试研究中心技术人员于 2013 年 11 月 30 日对拟建项目周围的工频电场强度、磁感应强度、无线电干扰水平及噪声进行背景测量。测量时天晴，大气压强 100.0kPa，温度 6 ，相对湿度 53.2%。 1、电磁环境现状 （ 1）测量方法 HJ/T10.2-1996辐射环境保护管理导则 电磁辐射监测仪器和方法 GB/T7349-2002高压架空送电线、变电站无线电干扰测量方法 GB/T12720-1991工频电场测量 （ 2）测量仪器 电磁环境现状监测仪器见表 3-1。 表 3-1 电磁环境现状监测仪器 序号 名称 规格型号 测量范围 证书编号 证书有效期 校准单位 1 工频电磁 场仪 PMM8053B 电场： 0.01V/m100kV/m 磁场： 1nT 10mT 2013F33-10-000912 2014-07-24 上海市计量测试技术研究院 2 信号分析 仪器 PMM9010 0dB 120dB 2013F33-10-000908 2014-07-24 上海市计量测试技术研究院 （ 3）监测点布设 在站址四周布设监测点、线路现状监测点，监测布点图详见图 3-1 及图 1-4。 吉安北山110kV变电站黄丙古家夏明华家1间瓦房饭店草 坪 村NN 1N 4N 3N 2W 1D 1D 3D 2D 4图 例D i : 工 频 电 磁 场 监 测 点 位W i : 无 线 电 干 扰 监 测 点 位N i : 噪 声 监 测 点 位敏 感 点 监 测 点 位草 坪 村1 8 号图 3-1 北山 110kV 变电站现状监测布 点示意图 （ 4）监测结果 监测点的工频电磁场、无线电干扰环境现状监测结果如表 3-2、表 3-3 所示。 17 表 3-2 吉安北山 110kV 输变电工程工频电磁场环境监测结果 序号 监测点位描述 距离（ m） 线高（ m） 工频电场强度（ V/m） 工频磁场强度（ T） D1 变电站东北侧 5m - - 4.11 0.022 D2 变电站东南侧 5m - - 3.98 0.020 D3 变电站西南侧 5m - - 4.15 0.018 D4 变电站西北侧 5m - - 4.25 0.019 D5 草坪村 18 号 西侧 - - 4.18 0.020 D6 草坪村黄丙古家 门口 - - 4.46 0.020 D7 草坪村农家饭店 西南侧 - - 5.15 0.023 D8 草坪村 1 间瓦房 西南侧 - - 4.65 0.022 D9 土岭村罗来凤家东侧 21 29 10.87 0.030 D10 土岭村罗良明家西侧 11 36 12.18 0.039 D11 土岭村罗兵斌家东侧 17 30 9.75 0.029 D
