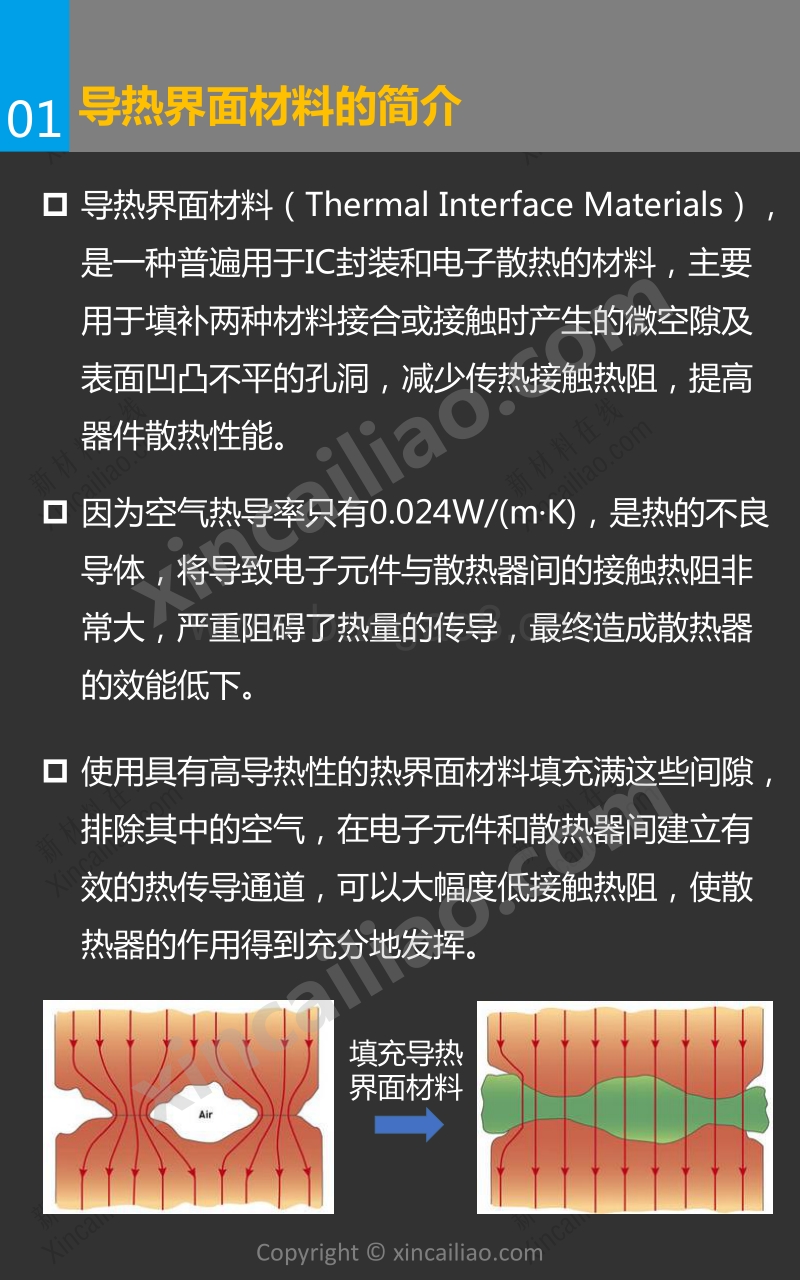

Copyright xincailiao2016年 10月新材料在线一 张图 看懂导热界面材料Copyright xincailiao基础知识简介Copyright xincailiao01 导热界面材料的 简介 导热界面材料（ Thermal Interface Materials），是一种普遍用于 IC封装和电子散热的材料，主要用于填补两种 材料接合 或接触时产生的微空隙及表面凹凸不平的孔洞，减少传热接触热阻， 提高器件散热性能。 因为 空气热导率只有 0.024W/(mK)，是热的不良导体，将 导致 电子元件与散热器间的接触热阻非常大，严重阻碍了热量的传导，最终 造成 散热器的效能低下 。 使用具有高导热性的热界面材料填充满这些间隙，排除其中的空气，在 电子元件 和散热器间建立有效的热传导通道，可以大幅度低接触热阻，使 散热器的 作用得到充分地发挥。填充导热界面材料Copyright xincailiao02 导热界面材料的 分类及应用 导热界面材料分为导热硅脂 、 导热硅胶片 、 导热相变化材料 。 导热硅脂俗称散热膏，导热硅脂以有机硅酮为主要原料，添加耐热、导热性能优异的材料，制成的导热型有机硅脂状复合物。 导热硅胶片是以硅胶为基材 ,添加金属氧化物等各种辅材 ,通过特殊工艺合成的一种导热介质材料 。 相变化材料是指随温度变化而改变形态并能提供潜热的物质。分类 特性 应用导热硅脂 性价比高，有效期短 范围广导热硅胶片 绝缘、减震、密封 范围广相变化材料 通过相变吸热 范围广Copyright xincailiao03 导热界面材料 的实际应用工艺 石墨相变导热硅脂的工艺流程图熔融石蜡加入纳米多孔石墨搅拌均匀加入有机硅油搅拌均匀得到高导热硅脂 该制备方法简单易行，产品具有优良的降温效果，并且可重复使用，其中纳米多孔石墨对高精度石蜡有高吸附性，有较长的使用寿命。Copyright xincailiao 导热界面材料的制备工艺种类丰富，此处以这两个工艺为例来介绍。Copyright xincailiao该制备方法利用碳纳米管的特殊性质，与氧化铝一起在胶体内形成一个导热网络，制备导热性能优异的复合导热硅脂，而且导热系数明显高于现有技术的导热硅脂。酸化碳纳米管超声波热处理加入乙醇溶液加热搅拌加热氧化铝粉末离心分离水洗干燥研磨处理加入硅油混合搅拌球磨碾磨得到复合导热硅脂 复合导热硅脂的工艺流程图Copyright xincailiao04 导热界面材料的 应用举例 导热界面材料的 应用领域有电子设备、发电机、汽车等领域。 电子设备 汽车 发电机Copyright xincailiao产业 链 分析Copyright xincailiao0905 界面导热 材料的产业链分布十分广泛。中游上游下游硅胶 氧化铝 稠化剂电子设备 汽车 航空界面导热 材料的 产业 链结构界面导热材料结构稳定剂 防腐添加剂Copyright xincailiao市场分析Copyright xincailiao0906 全球界面导热 材料的市场规模分析 2015年全球界面导热 材料的市场规模为 7亿6400万美元，预计 2020年界面导热材料的 市场规模为 11亿美元。年复增长率为 7.1%。来源： BCC research627.3 667.5941.563.4 68.2102.525.2 27.9 47.5020040060080010002014 2015 2020聚合物复合材料 金属类 相变材料全球界面导热材料的市场规模分析柱状图 /百万美元Copyright xincailiao0907 全球导热界面材料的产量地区分布 2015年全球导热界面材料的 产量约为 11336.9百万美元，主要分布在北美、欧洲、亚洲等地区。 亚洲为全球产量 占比 最大的国家，占全球总产量的 63.6%。来源： BCC research北美 , 2203.1欧洲 , 1242.6亚洲 , 7052.2其他 , 839.1北美 欧洲 亚洲 其他全球 导热界面材料的产量地区 分布 饼状 图 /百万美元Copyright xincailiao0908 全球界面导热材料 的消费结构分析 2015年 全球 界面导热材料 的 市场规模为 11336.9百万美元，预计 2020年界面导热材料的市场规模为 15944百万美元。年复增长率为 7.1%。来源：最终用途 2015 2020 增长率 %计算机 3,681.0 4,064.0 2.0可再生能源 1,735.0 2,595.0 8.4电信 1,510.0 2,000.0 5.8指示灯 1,485.0 2,910.0 14.4医疗 /办公设备 1,115.9 1,800.0 10.0工业和军事 765.0 860.0 2.4消费者 640.0 1,125.0 11.9汽车 405.0 590.0 7.8总计 11,336.9 15,944.0 7.1来源： BCC researchCopyright xincailiao企业分析及前景预测Copyright xincailiao09 界面导热材料行业 现状及发展趋势 相比于国外界面导热材料生产企业如日本信越和美国道康宁 等，我国 界面导热材料生产企业的规模普遍 较小，缺少 高端 产品。 要 提高我国界面导热材料的整体生产 技术水平，还 需加大上游原材料的研发 投入，形成 完整的上下游产业 链，走 专业化规模发展 道路，以 满足我国电子工业快速发展的需求 。 新一代微处理器要求界面导热材料具有更高的热导率和更好的长期使用 可靠性，某些 应用领域还需兼顾绝缘、减振和固定等功能。采用原位固化低模量导热硅凝胶作为界面导热材料是实现这一目标的有效途径之一。来源：新材料在线整理Copyright xincailiaoCopyright xincailiao0910 界面导热材料的 主要制造商 界面导热材料制造商主要 有 Chomerics、 AAVID THERMALLOY LLC等等。公司 国家AAVID THERMALLOY LLC 美国Chomerics 美国3M 美国信越 日本深圳鸿富诚 中国佛山维科德 中国回天胶业 中国硅宝科技 中国来源： BCC research等公开资料资料 新材料在线整理微信公众号： xincailiaozaixian新浪微博：新材料在线官微Email: servicexincailiao官方微博官方微信新材料在线 免责声明新材料在线 版权声明1. 本文仅代表作者本人观点，新材料在线 对文中陈述、观点判断保持中立，不对所包含内容的准确性、可靠性或 完整性提供任何明示或暗示的保证。本报告内容及观点也不构成任何投资建议，报告中所引用信息均来自公开资料，请读者仅作参考，并请自行承担全部责任。2. 本文部分数据、图表或其他内容来源于网络或其他公开资料，版权归属原作者、原出处所有。任何涉及商业盈利目的均不得使用，否则产生的一切后果将由您自己承担。3. 新材料在线 尊重知识产权，本文作者引用部分数据仅为交流学习之用，所引用数据都标注了原文出处，个人或单位如认为本文存在侵权之内容，应及时与我们取得联系，收到信息后即及时给予处理。4. 新材料在线 力求数据严谨准确，但因时间和人力有限，文中数据难免有所纰漏，我们对文中数据、观点不做任何保证。如有重大失误失实，敬请读者不吝赐教批评指正。我们热忱欢迎新材料各界人士免费加入 新材料在线 平台，发表您的观点或见解。对 【 版权声明 】 和 【 免责声明 】 的解释权、修改权及更新权均属于 新材料在线 所有 。1. 凡注明 “ 新材料在线 ” 的所有文字、图片、音视频资料、研究报告等信息版权均属新材料在线 平台所有，转载或引用本网版权所有之内容须注明“转自（或引自）新材料在线”字样，并标明本网网址xincailiao 。2. 本站信息仅供用于学习交流使用，对于不当转载或引用本网内容而引起的民事纷争、行政处理或其他损失，本网不承担责任。附则
