4800-4990MHz频段规划研究报告.pdf

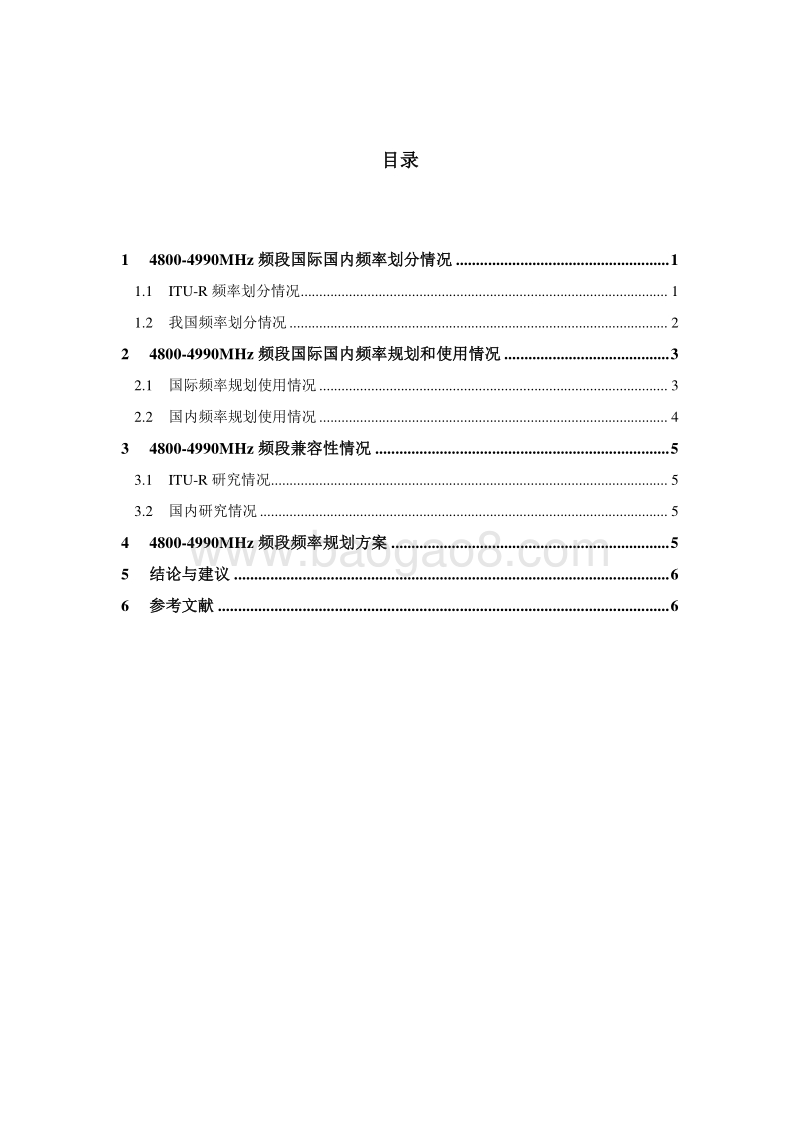

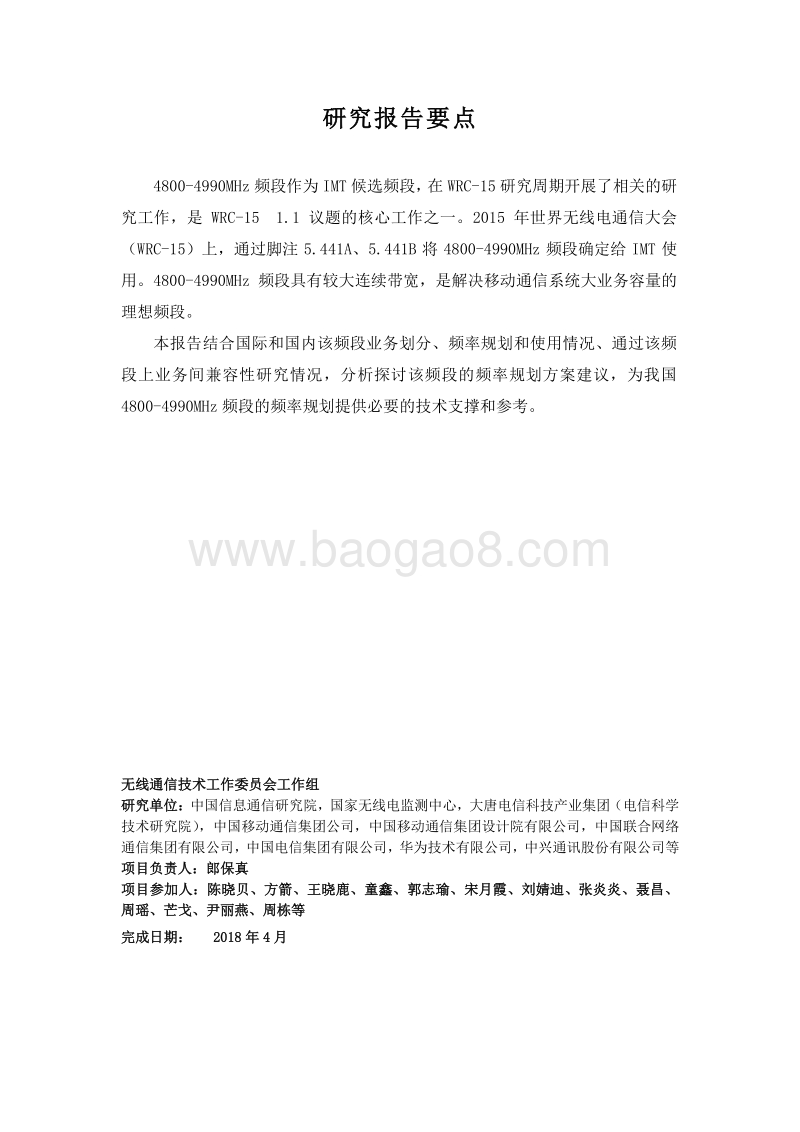

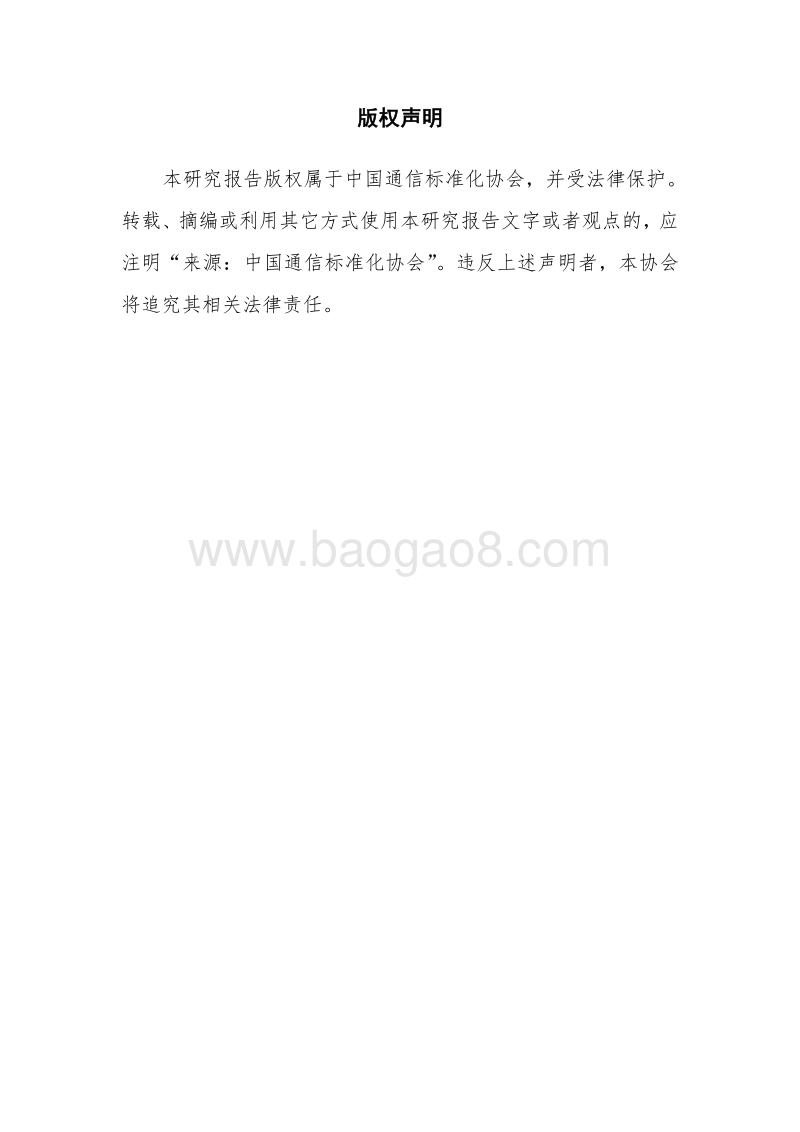

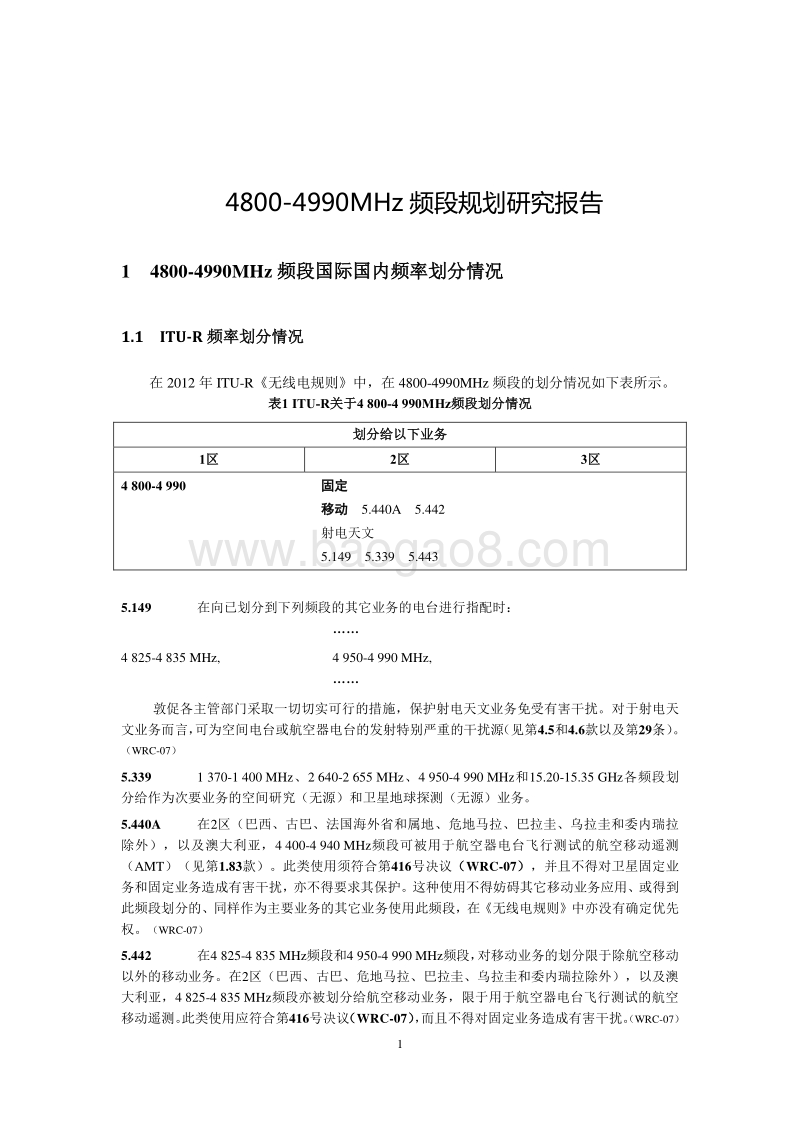

版权声明 本 研究报告 版权属于中国通信标准化协会，并受法律保护。转载、摘编或利用其它方式使用本 研究报告 文字或者观点的，应注明“来源：中国通信标准化协会”。违反上述声明者，本协会将追究其相关法律责任。 研究报告要点 4800-4990MHz 频段作为 IMT 候选频段，在 WRC-15 研究周期开展了相关的研究工作，是 WRC-15 1.1 议题的核心工作之一。 2015 年世界无线电通信大会（ WRC-15）上，通过脚注 5.441A、 5.441B 将 4800-4990MHz 频段确定给 IMT 使用。 4800-4990MHz 频段具有较大连续带宽，是解决移动通信系统大业务容量的理想频段。 本 报告 结合国际和国内该频段业务划分、频率规划和使用情况、通过该频段上业务间兼容性研究情况，分析探讨该频段的频率规划方案建议，为我国4800-4990MHz 频段的频率规划提供必要的技术支撑和参考。 无线通信技术工作委员会 工作组 研究单位： 中 国信息通信研究院，国家无线电监测中心，大唐电信科技产业集团（电信科学技术研究院），中国移动通信集团公司，中国移动通信集团设计院有限公司，中国联合网络通信集团有限公司，中国电信集团有限公司，华为技术有限公司，中兴通讯股份有限公司等 项目负责人： 郎保真 项目参 加人： 陈晓贝、方箭、王晓鹿、童鑫、郭志瑜、宋月霞、刘婧迪、张炎炎、聂昌、周瑶、芒戈、尹丽燕、周栋等 完成日期： 2018 年 4 月 目录 1 4800-4990MHz 频段国际国内频率划分情况 . 1 1.1 ITU-R 频率划分情况 . 1 1.2 我国频率划分情况 . 2 2 4800-4990MHz 频段国际国内频率规划和使用情况 . 3 2.1 国际频率规划使用情况 . 3 2.2 国内频率规划使用情况 . 4 3 4800-4990MHz 频段兼容性情况 . 5 3.1 ITU-R 研究情况 . 5 3.2 国内研究情况 . 5 4 4800-4990MHz 频段频率规划方案 . 5 5 结论与建议 . 6 6 参考文献 . 6 1 4800-4990MHz 频段规划研究报告 1 4800-4990MHz 频段国际国内频率划分情况 1.1 ITU-R 频率划分情况 在 2012 年 ITU-R无线电规则中，在 4800-4990MHz 频段 的划分情况如下表所示 。 表 1 ITU-R关于 4 800-4 990MHz频段划分情况 5.149 在向已划分到下列频段的其它业务的电台进行指配时： 4 825-4 835 MHz, 4 950-4 990 MHz, 敦促各主管部门采 取 一切切实可行的措施 ， 保护射电天文业务免受有害干扰。对 于 射电天文业务 而言， 可 为 空间电台或航空器电台的发射特别严重的干扰源（见第 4.5和 4.6款以及第 29条） 。（ WRC-07） 5.339 1 370-1 400 MHz、 2 640-2 655 MHz、 4 950-4 990 MHz和 15.20-15.35 GHz各频段划分给作为次要业务的空间研究（无源）和卫星地球探测（无源）业务。 5.440A 在 2区 （巴西、古巴、法国海外省和属地 、 危地马拉、巴拉圭、乌拉圭和委内瑞拉除外），以及澳大利亚， 4 400-4 940 MHz频段可被用于航空器电台飞行测试的航空移动遥测（ AMT）（见第 1.83款）。此类使用须符合 第 416号决议 （ WRC-07） ，并且不得对卫星固定业务和固定业务造成有害干扰，亦不得要求其保护。 这种使用不得 妨碍 其它移动业务应用、或 得到此 频段 划分 的 、同样作为主要业务的 其它业务使用 此 频段，在无线电规则 中亦没有 确 定 优先权。 （ WRC-07） 5.442 在 4 825-4 835 MHz频段和 4 950-4 990 MHz频段，对移动业务的划分限于除航空移动以外的移动业务。在 2区 （巴西、古巴、危地马拉、巴拉圭、乌拉圭和委内瑞拉除外），以及澳大利亚， 4 825-4 835 MHz频段亦被划分给航空移动业务，限于用于航空器电台飞行测试的航空移动遥测。此类使用应符合 第 416号决议 （ WRC-07） ，而且不得对固定业务造成有害干扰。 （ WRC-07） 划分给以下业务 1区 2区 3区 4 800-4 990 固定 移动 5.440A 5.442 射电天文 5.149 5.339 5.443 5.443 不同业务种类 ：在阿根廷、澳大利亚和加拿大， 4 825-4 835 MHz和 4 950-4 990 MHz频段划分给作为主要业务的射电天文业务（见第 5.33款）。 在 2015 年 11 月召开的 WRC-15 大会 上， 对 无线电规则 中 该频段的 划分情况 进行了进一步的审议，为 4 个国家 增加了 IMT 的频率划分 ， 如脚注 5.441A 和 5.441B 所示。 5.441A 在乌拉圭， 4 800-4 900 MHz 频段或其部分被确定用以实施国际移动通信（ IMT）。这种确定不妨碍已经获得该频段划分的业务应用使用该频段，亦未在无线电规则中确定优先权。利用该频段实施 IMT 需与邻国达成协议，且 IMT 台站不得要求移动业务其它应用台站的保护。这种使用须符合第 233 号决议（ WRC-15，修订版）的要求。 (WRC-15) 5.441B 在柬埔寨、老挝（人民民主共和国）和越南， 4 800-4 990 MHz 全部或部分频段确定由有意实施国际移动电信（ IMT）的主管部门使用。这种确定不妨碍已在该频段内获得划分的业务使用该频段，而且未在无线电规则中确定优先权。使用该频段实施 IMT 需根据第 9.21 款与有关主管部门达成协议，而且 IMT 台站不得寻求其他移动业务应用的台站的保护。此外，主管部门在启用移动业务 IMT 台站之 前，须确保该台站在距离该沿岸国正式认可的作为低水位线的海岸 20 公里处海平面以上 19 公里以内产生的功率通量密度不超过 155 dB(W/(m2 1 MHz)。此标准需由 WRC-19 进行审议。见第 223 号决议（ WRC-15，修订版）。该确定须在 WRC-19 之后生效。（ WRC-15） 5.442 在 4 825-4 835 MHz 频段和 4 950-4 990 MHz 频段，对移动业务的划分限于除航空移动以外的移动业务。在 2 区（巴西、古巴、危地马拉、墨西哥、巴拉圭、乌拉圭和委内瑞拉除外），以及澳大利亚， 4 825-4 835 MHz 频段亦被划分给航空移动业务，限于用于航空器电台飞行测试的航空移动遥测。此类使用应符合第 416 号决议（ WRC-07），而且不得对固定业务造成有害干扰。（ WRC-15） 1.2 我国频率划分情况 2018 年 4 月，我国发布 中华人民共和国无线电频率划分规定 （ 2018 年版） ，将4800-5000MHz 频段划分给 IMT 使用。 表 2 4 800-5 000MHz 频段我国 无线电频率划分 情况 中华人民共和国无线电频率划分 中 国 内 地 中 国 香 港 中 国 澳 门 4800 4990 固定 移动 5.442 CHN37 射电天文 5.149 5.339 CHN12 CHN21 4800 4940 固定 4800 4990 固定 移动 射电天文 4940 4990 固定 移动 4990 5000 固定 移动（航空移动除外） CHN37 射电天文 空间研究（无源） 5.149 CHN12 4990 5000 射电天文 4990 5000 固定 移动（航空移动除外） 射电天文 空间研究（无源） CHN12 4 825-4 835 MHz、 4 950-4 990 MHz、 4 990-5 000 MHz 频段射电天文为主要业务，现用于新疆乌鲁木齐南山地区、贵州省黔南州、内蒙古正镶白旗、新疆奇台县、云南景东县； 其他业务不得对上述所有射电天文业务产生有害干扰。（ 2018 年修订 ） CHN21 3 600-4 200 MHz、 4 500-4 800 MHz、 5 925-6 425 MHz、 6 425-7 110 MHz 固定业务主要用于大容量微波接力干线网路，其他微波线路建设时，对已建或已规划建设的大容量微波接力干线网路不得产生有害干扰。（ 2018 年修订） CHN37 4800-5000MHz 频段的移动业务用于国际移动通信（ IMT），具体频率分配使用应统筹考虑有关部门的使用需求。（ 2018 年） 2 4800-4990MHz 频段国际国内频率规划和使用情况 2.1 国际频率规划使用情况 1） 日本 诺基亚 计划 与日本最大移动通信运营商 NTT DOCOMO 合作，共同在 4.4GHz-4.9GHz部署 5G 无线电技术 ，用 6GHz 以下频段的频率实现 10Gbps 吞吐量和最优化延迟。 1 日本 计划 2020 年实现 IMT-2020，并且考虑 将 4.4-4.9GHz 频段用于 IMT-2020 的部署，以便于电信设备制造商可以尽快启动新设备的研发工作。 2） 3GPP 3GPP 正在积极推动 6GHz以下频段和 6GHz以上频段用于 IMT-2020/NR的标准化工作。在 TR 38.817-01 中， 4.4-5.0GHz 频段以 TDD 的双工方式作为新的 NR 频段之一。 表 3 4800-5000MHz 频段在 3GPP 研究的频段编号 Band number UL DL Duplex mode n79 4.4 5.0 GHz 4.4 5.0 GHz TDD 3） ITU ITU-R WP5D 正在 开展 ITU-R M.1036-5 建议书 的修订工作， 该频段 的 频率安排方案 如下表 所示 。 表 4 4800-4990MHz 频段在 ITU 的频率安排方案 Frequency arrangements 成对频谱 (FDD) 非成对频谱 (TDD) (MHz) 终端发射 (MHz) 中间频段间隔 (MHz) 基站发射 (MHz) 双工距离 (MHz) H1 4 800-4 990 图 1 4800-4990MHz 频段在 ITU 的频率安排方案 2.2 国内频率规划使用情况 我国目前该频段主要用于大容量微波接力干线网路和航空移动业务 。 2017 年 07 月，工信部发布工业和信息化部关于第五代国际移动通信系统（ IMT-2020）使用 3300-3600MHz 和 4800-5000MHz 频段相关事宜的通知 （征求意见稿） 。在通知中，进一步明确 3300-3600MHz 和 4800-5000MHz 频段为 IMT-2020 工作频段 ，并且要求4990-5000MHz 频段 IMT-2020 系统电台应不对该频段在中华人民共和国无线电频率划分规定脚注 CHN12 所列的射电天文电台产生干扰。 2017 年 11 月，工信部发布 工业和信息化部关于第五代移动通信系统使用 33003600MHz 和 4800 5000MHz 频段相关事宜的通知 （ 工信部无 2017276 号 ）。文件 将 3000 5000MHz 频段内 5G 系统频率使用事宜通知如下： 1、规划 3300 3600MHz 和 4800 5000MHz 频段作为 5G 系统的工作频段，其中，3300-3400MHz 频段原则上限室内使用。 2、 5G 系统使用上述工作频段 ，不得对同频段或邻频段内依法开展的射电天文业务及其他无线电业务产生有害干扰。 3、自发文之日起，不再受理和审批以下新申请的频率使用许可： （ 1） 3400 4200MHz 和 4800 5000MHz 频段内的地面固定业务频率； H 1T D DM H z 4 8 0 0 4 9 9 04 8 0 0 4 9 9 0（ 2） 3400 3700MHz 频段内的空间无线电台业务频率； （ 3） 3400 3600MHz 频段内的空间无线电台测控频率。 4、上述工作频段内 5G 系统的频率使用许可，由国家无线电管理机构负责受理和审批，相关许可方案、设备射频技术指标和台站管理规定另行制定和发布。 3 4800-4990MHz 频段兼容性 情况 3.1 ITU-R 研究情况 ITU-R WP5D 第 23 次会议开启了 4800-4990MHz 频段 IMT 与航空移动业务的兼容性研究，并 启动了 4800-4990MHz 频段 IMT 与航空移动业务兼容条件的研究报告 /建议书工作文档的起草工作。 ITU-R WP5B 起草 并通过 了 ITU-R M.AMS_4.4-5GHz建议书（见 Document 5/50），给出了 4400-4990MHz 频段 航空 移动业务的技术参数，以联络函的形式将 AMS 的技术参数发给了 WP5D。 WP5D 第 27 次会议 针对 4800-4990MHz 频段兼容性研究中 IMT-2020 参数和波束赋形天线模型的选取 和使用 问题给 3GPP 发送了联络函。 3GPP 在联络函回复中给出如下建议： 1） 目前 3GPP 仍在研究 6GHz 以下 5G 的 RF 参数 ， 作为初步估计， IMT-A 的主要 RF参数可以重用 于 6GHz 以下 具有 相同 工作 带宽的 IMT-2020 系统。因此从共存研究角度，重用 4800-4990MHz 的 IMT-A 系统参数是可行的； 2） 6GHz 以上的 IMT-2020 波束赋形天线配置 也可以用于 6GHz 以下 。同时 指出， 在同时使用最大输出功率 和 波束赋形的 参数 时，其 最大输出功率 取值 需要从链路预算角度 来 考虑 。由于 IMT-2020 采用了波束赋形，因此不需要提供过 大的输出功率 。 WP5D 将根据输入文稿继续开展相关研究工作，并 更新工作文档。 3.2 国内 研究情况 2014 年 -2015 年 CCSA 开展了 WRC15 1.1 议题候选频段研究 4800-4990MHz 频段（ 2014B15）的项目研究，该项目 对 IMT 与固定业务的兼容性 进行了 研究，研究结果表明： - 4800-4990MHz 邻信道部署、邻道干扰抑制要求可满足时， IMT 宏站和固定业务系统间共存的保护距离为 5 公里。 - IMT 宏站和点对点固定业务系统间同信道共存在不考虑天线交叉极化隔离时固定业务主瓣方向的保护距离为 70 公里；此同信道干扰可通过同地区不同频率部署来解决。 4 4800-4990MHz 频段频率规划方案 基于国内外现状，建议 4800-4990MHz 的规划方案为 TDD 方案 。 图 2 我国 4800-4990MHz 频段 的 频率规划方案建议 5 结论与建议 本报 告 对 4800-4990MHz 频段 的国际国内频率划分、规划使用情况以及兼容性研究情况进行了 调研和研究，建议 4800-4990MHz 的 规划方案为 TDD 方案 。 本报告对我国无线电频率划分规定（ 2018 版）的修订提供了重要参考，为我国 5G 中频段的频率规划的发布提供了有效支撑。 6 参考文献 1 srrc/NewsShow13063.aspx 2 xxgk.miit.gov/gdnps/wjfbContent.jsp?id=5907905 (工业和信息化部关于第五代移动通信系统使用 3300 3600MHz 和 4800 5000MHz 频段相关事宜的通知 ) 3 TC5_WG8_2015_133B_4800-4990MHz 频段研究报告结题
