2019中国工业互联网平台研究报告.pptx

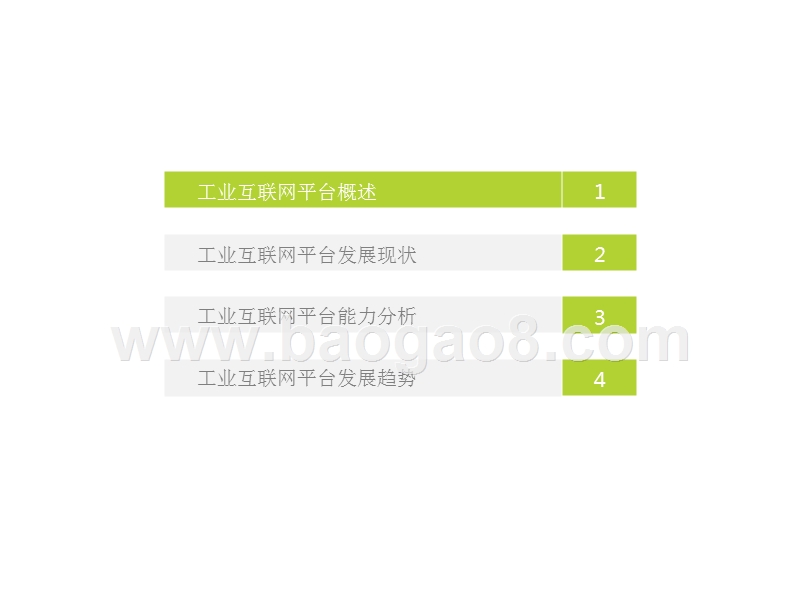

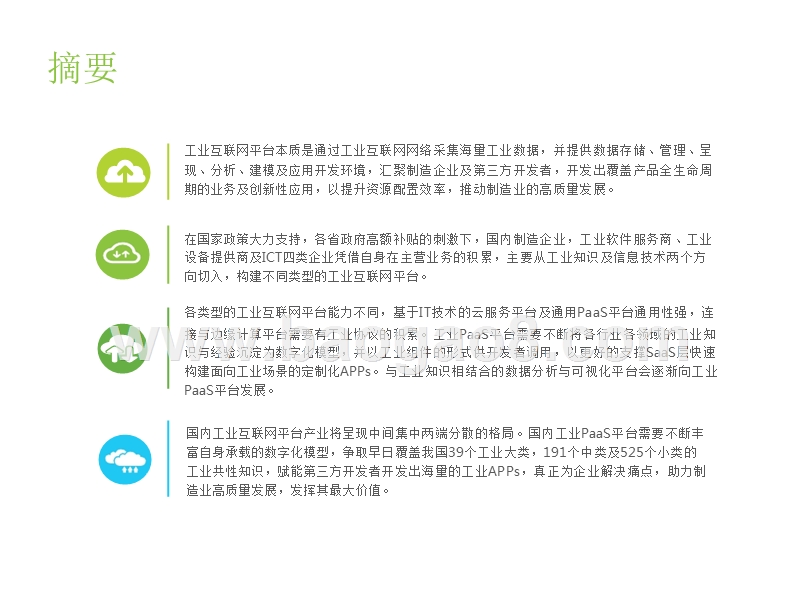

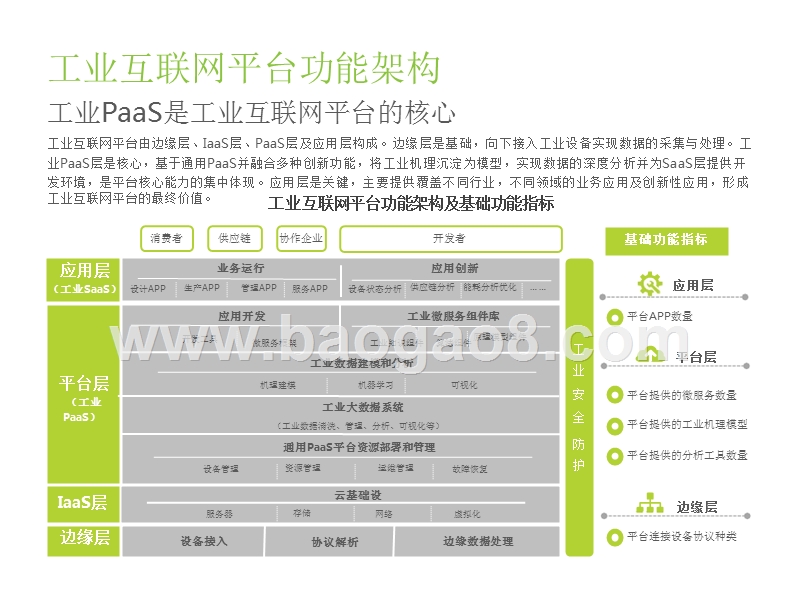

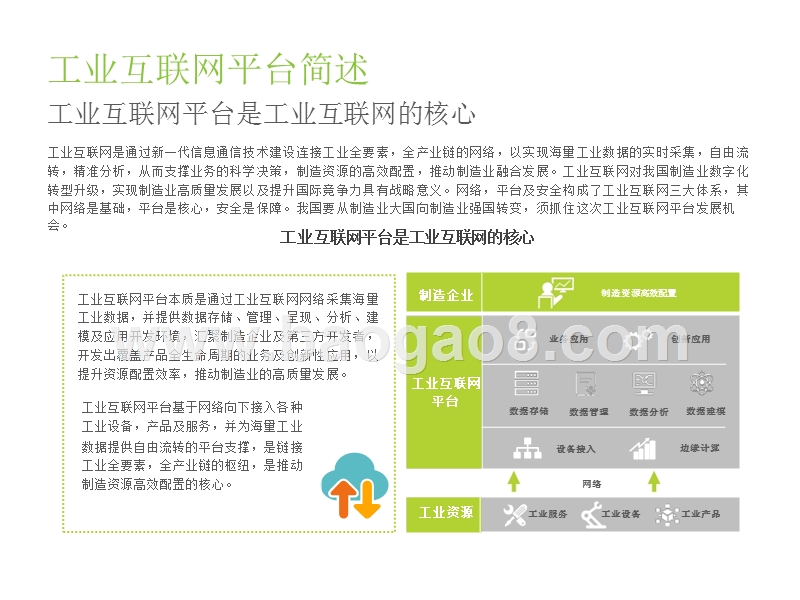

2019中国工业互联网平台研究报告,摘要工业互联网平台本质是通过工业互联网网络采集海量工业数据，并提供数据存储、管理、呈现、分析、建模及应用开发环境，汇聚制造企业及第三方开发者，开发出覆盖产品全生命周期的业务及创新性应用，以提升资源配置效率，推动制造业的高质量发展。,在国家政策大力支持，各省政府高额补贴的刺激下，国内制造企业，工业软件服务商、工业设备提供商及ICT四类企业凭借自身在主营业务的积累，主要从工业知识及信息技术两个方向切入，构建不同类型的工业互联网平台。各类型的工业互联网平台能力不同，基于IT技术的云服务平台及通用PaaS平台通用性强，连接与边缘计算平台需要有工业协议的积累。工业PaaS平台需要不断将各行业各领域的工业知识与经验沉淀为数字化模型，并以工业组件的形式供开发者调用，以更好的支撑SaaS层快速构建面向工业场景的定制化APPs。与工业知识相结合的数据分析与可视化平台会逐渐向工业PaaS平台发展。国内工业互联网平台产业将呈现中间集中两端分散的格局。国内工业PaaS平台需要不断丰富自身承载的数字化模型，争取早日覆盖我国39个工业大类，191个中类及525个小类的工业共性知识，赋能第三方开发者开发出海量的工业APPs，真正为企业解决痛点，助力制造业高质量发展，发挥其最大价值。,SMS,工业互联网平台概述工业互联网平台发展现状工业互联网平台能力分析工业互联网平台发展趋势,1234,工业互联网平台简述工业互联网平台是工业互联网的核心工业互联网是通过新一代信息通信技术建设连接工业全要素，全产业链的网络，以实现海量工业数据的实时采集，自由流转，精准分析，从而支撑业务的科学决策，制造资源的高效配置，推动制造业融合发展。工业互联网对我国制造业数字化转型升级，实现制造业高质量发展以及提升国际竞争力具有战略意义。网络，平台及安全构成了工业互联网三大体系，其中网络是基础，平台是核心，安全是保障。我国要从制造业大国向制造业强国转变，须抓住这次工业互联网平台发展机,会。,工业互联网平台是工业互联网的核心,工业互联网平台本质是通过工业互联网网络采集海量工业数据，并提供数据存储、管理、呈现、分析、建模及应用开发环境，汇聚制造企业及第三方开发者，开发出覆盖产品全生命周期的业务及创新性应用，以提升资源配置效率，推动制造业的高质量发展。,工业服务,工业产品,工业设备,工业资源,平台,数据存储,数据管理,数据分析,数据建模,业务应用,边缘计算,设备接入网络,制造企业工业互联网,制造资源高效配置创新应用,工业互联网平台基于网络向下接入各种,工业设备，产品及服务，并为海量工业,数据提供自由流转的平台支撑，是链接工业全要素，全产业链的枢纽，是推动制造资源高效配置的核心。,开发者,消费者,供应链,协作企业,工业安全,防护,设计APP,设备管理,故障恢复,工业微服务组件库,服务APP,设备状态分析, ,平台层（工业PaaS）,应用层（工业SaaS）,IaaS层边缘层,通用PaaS平台资源部署和管理资源管理 运维管理,工业互联网平台功能架构工业PaaS是工业互联网平台的核心工业互联网平台由边缘层、IaaS层、PaaS层及应用层构成。边缘层是基础，向下接入工业设备实现数据的采集与处理。工业PaaS层是核心，基于通用PaaS并融合多种创新功能，将工业机理沉淀为模型，实现数据的深度分析并为SaaS层提供开发环境，是平台核心能力的集中体现。应用层是关键，主要提供覆盖不同行业，不同领域的业务应用及创新性应用，形成,工业互联网平台的最终价值。,基础功能指标,工业互联网平台功能架构及基础功能指标,服务器设备接入,存储,云基础设网络协议解析,虚拟化边缘数据处理,原理模型组件,应用开发,开发工具,微服务框架 工业知识组件 算法组件工业数据建模和分析机理建模 机器学习 可视化工业大数据系统（工业数据清洗、管理、分析、可视化等）,业务运行生产APP 管理APP,应用创新供应链分析 能耗分析优化,平台APP数量,平台提供的分析工具数量,应用层,平台层平台提供的微服务数量平台提供的工业机理模型,边缘层平台连接设备协议种类,采购数据,生产数据,销售数据,工业机理模型,大数据分析模型,工业数据,分析结果,输出数字化模型输入,决策执行指导,工业PaaS平台的核心能力数字化模型是工业PaaS平台的核心工业PaaS是工业互联网平台的核心，主要是其集成了工业数据分析与建模能力。工业数据分析是开启海量工业数据应用价值的钥匙，数据分析的深浅是决定数据应用价值高低的主要因素。工业数字化模型主要包括工业机理模型与大数据分析模型两大类。机理建模是基于工业技术原理，行业知识、经验及生产工艺等构建的数字化模型。大数据分析模型是基于工业数据本身的相关性构建的数字化模型。 将工业数据输入模型以后，基于数字化模型可实现对实际生产及业务过程的描述，分析，预测，决策，以指导实际工作的精准执行。由此可见数字化模型是工业数据分析的核心，也是工业PaaS的核心。数字化模型是工业PaaS的核心,基础理论模型流程逻辑模型部件模型,工业模型故障模型工艺模型,数据分析模型机器学习模型智能控制结构模型,描述,分析,预测,决策及执行,诊断,工业互联网平台概述工业互联网平台发展现状工业互联网平台能力分析工业互联网平台发展趋势,1234,全球工业互联网平台市场规模工业互联网平台市场规模持续增长在工业互联网发展初期，工业数字化水平是影响工业互联网市场规模结构的重要因素，工业设备的数字化水平低是影响平台市场规模低的主要因素之一。但随着工业互联网的迅速发展，在市场需求及新技术的推动下，工业互联网平台的市场规模会持续增长，预测到2023年全球工业互联网平台市场规模将达到138.2亿美元，占全球工业互联网市场规模的15%。,2018,2023e,2018-2023年全球工业互联网市场规模,全球工业互联网市场规模（亿美元）,640,2018,2023e,2018-2023年全球工业互联网平台,市场规模914,全球工业互联网平台市场规模（亿美元）,32.7,138.2,国内工业互联网平台数量发展情况国内工业互联网平台数量发展迅猛在国家政策大力支持，各省政府高额补贴的刺激下，国内制造企业，工业软件服务商、工业设备提供商及ICT四类企业多路径布局工业互联网平台。近两年我国工业互联网平台数量实现了快速发展，截止到2018年3月，国内工业互联网平台类产品数量已高达269个，超过了国外工业互联网平台总和。在269个平台类产品中由制造企业构建的工业互联网平台占比高达46%。,制造企业46%,19%工业软件服务商27%,2018年国内工业互联网平台提供商分类信息通信企业8%工业设备提供商,2014,20183,50,2014年&2018年3月国内工业互联网平台数量269,PaaS层-工业PaaS平台PaaS层-工业数据分析与可视化平台PaaS层-通用Paas平台IaaS层-云服务平台边缘层-连接与边缘计算平台,国内工业互联网平台产业链图谱工业互联网平台按照功能架构可分为六类应用层-工业SaaS平台,国内工业互联网平台构建路径工业知识与信息技术是两种主要的切入方式国内四类企业主要凭借自身优势从工业知识与信息技术两个方向切入工业互联网平台。互联网企业及通信企业构成的信息通信企业主要是发挥其IT技术优势，将已有的云平台向工业领域延伸，构建包括边缘层，IaaS层及通用PaaS层的工业互联网平台。工业软件企业、设备提供商及制造企业均是基于工业领域的知识、经验构建的工业互联网平台。规模大的企业，具备构建完整的工业互联网平台架构的能力，中小型企业通常选择在ICT企业建立的通用PaaS之上构建具备特定功能的工业互联网平台。,工业知识与信息技术是主要的切入方式,制造企业,信息通信企业,信息技术,设备提供商,工业软件企业,边缘层,IaaS层,通用PaaS层,数据分析,工业PaaS层,SaaS层,平台类型1,4,23,56工业知识,各企业凭借自身优势构建特定功能的工业互联网平台,3%2%1%1%1%,6%,9%8%,11%,22%,36%,轻工石化电子交通运输建材冶金食品纺织采矿,机械能源,全球工业互联网平台应用行业分布数字化水平高的行业，工业互联网平台的应用占比较大受限于数字化发展水平，各行业工业互联网平台的应用程度各不相同。数字化水平越高的行业,工业互联网平台的应用程度越高。整体来看,在国内外的应用案例中,机械与能源行业的工业互联网平台应用程度最高，累计占比高达58%。2018年全球工业互联网平台应用行业分布,58%,9%,2%2%1%,4%4%,7%,5%,8%,8%7%,5%5%,33%,供应链管理财务人力管理安全管理全流程系统性优化金融服务数字化设计与仿真验证数字化工艺设计与制造辅助,生产管理优化客户关系管理,设备健康管理产后服务生产监控分析能耗与排放管理质量管理,全球工业互联网平台应用场景分布设备健康管理及生产过程管控是目前的热点应用目前工业互联网平台主要应用于设备管理、生产过程管控、企业运营管理、资源配置协同、产品研发设计及制造与工艺管理等领域。开发难度越低、优化价值越高的应用领域在工业现场的应用热度越高。整体来看，在国内外的应用案例中，设备健康管理及生产过程管控是占比最高的应用场景，制造与工艺管理及产品研发设计占比不足3%，需要进一步培育。2018年全球工业互联网平台应用场景分布,设备管理服务生产过程管控,企业运营管理资源配置协同产品研发设计制造与工艺管理,国内外工业互联网平台应用场景对比国内外工业互联网平台应用场景分布差异较大因工业数字化发展水平，工业基础能力及企业分布结构不同，国内外工业互联网平台的探索路径不同，应用场景分布差异较大。目前我国工业数字化水平参差不齐，工业基础能力较差，中小企业较多等问题是导致部分工业互联网平台应用优化,价值低的重要原因。,9%3%2%14%7%2%1%,3%,5%5%2%4%2%2%1%,6%,39%,供应链管理财务人力管理安全管理全流程系统性优化金融服务数字化设计与仿真验证数字化工艺设计与制造辅助,客户关系管理,2018年国内外工业互联网平台应用场景分布,制造与生产工艺,产品研发设计,资源配置协同,生产过程管控,企业运营管理,设备管理服务,国内应用场景26%1%7%8%5%12%,国外应用场景10%9%6%5%4%,平台应用领域设备健康管理产品后服务生产监控分析能耗与排放管理质量管理生产优化管理,49%24%,27%32%,18%6%2%1%,17%21%2%1%,设备管理服务分析工业数字化发展水平是制约设备管理服务应用成熟度的主要因素。国外工业数字化发展水平相对较高，工业数据的分析深度高，优化价值高，应用占比大。,题的创新性应用多。,生产过程管控分析,我国该应用市场需求高，普及率低，因此产线上云的应用实践多，占比最高。资源配置协同分析我国中小企业较多，利用工业互联网平台获取订单和市场机会的需求高，利用工业互联网平台解决贷款难等问,工业互联网平台概述工业互联网平台发展现状工业互联网平台能力分析工业互联网平台发展趋势,1234,各类型工业互联网平台能力工业PaaS平台需要专业知识支撑，工业属性强各类型的工业互联网平台能力不同，基于IT的云服务平台及通用PaaS平台通用性强，连接与边缘计算平台需要有工业协议的积累。工业PaaS平台需要不断将各行业各领域的工业知识与经验沉淀为数字化模型，并以工业组件的形式供开发者调用，才能更好的支撑SaaS层快速构建面向工业场景的定制化APPs。与工业知识相结合的数据分析与可视化平台会逐渐,向工业PaaS平台发展。,是海,各类型工业互联网平台能力,平台类型工业SaaS平台工业PaaS平台工业数据分析与可视化通用PaaS平台云服务平台连接与边缘计算平台,平台能力及提供的服务 通过调用和封装工业PaaS平台开发工具与数字化模型，构建面向特定行业，特定场景的工业APPs； 基于各行业，各领域的知识与经验构建数字化模型，以工业微服务组件的形式提供服务； 提供海量工业数据分析，预测及可视化服务； 集成微服务、容器等框架和软件开发工具，提供IT资源分配，应用调度及开发部署管理服务； 提供数据存储、计算及网络服务； 提供工业设备，工业产品、工业服务的连接管理及边缘计算服 务；量工业数据的入口；,平台特点面向特定应用场景的应用需要与工业知识结合，工业属性强，通用能力弱基于工业机理模型的分析基于数据分析模型的分析通用性强通用性强边缘计算通用性强连接管理需要工业协议积累,连接与边缘计算平台能力分析支持的协议种类决定平台的接入能力连接与边缘计算平台集成的工业通信协议，光纤、以太网等通信协议及2G/3G/4G/5G等无线通信协议能够实现多种工业现场设备的接入，数据格式的转换与统一，是工业大数据的入口，也是工业互联网平台的咽喉。但工业现场不同时期，不同品牌，不同用途的的设备有不同的数据通信协议。业内没有统一标准，协议数量累计可达几百种，主流的协议也有40余种，为设备间互联及平台的接入带来很大的困难。因此平台支持的协议种类决定了其接入能力。目前来看，设备提供商，制造企业及自动化企业在该领域有较多积累，具备较大的竞争优势。,连接与边缘计算平台能力,工业服务,工业产品,工业设备,设备接入无线协议,边缘计算工业协议,LoRaNB-IoT2G,3G4G5G, 以太网 光纤,ProfibusEtherCATModbus,ProfiNetOPCCAN,z协议转换通用协议,PROFINET 14%,other Ethernet 14%PROFIBUS DP 10%,Other Fieldbus 8%,POWERLINR 5%CC-Link 6%EtherCAT 7%,Modbus/TCP 4%Modbus-RTU 5%,DeviceNet 3%CANopen 3%WLAN 4%,Bluetooh 1%other Wireless 1%EtherNet/IP 15%,2019年全球工业网络市场份额预测,通用PaaS平台,云服务平台连接与边缘计算平台,工业SaaS,平台工业PaaS平台工业数据分析与可视化,工业PaaS平台能力分析数字化模型决定该平台支持的应用场景如前文所述，基于工业技术原理、行业知识、基础工艺构建的数字化模型是工业PaaS平台的核心，平台集成的数字化模型决定了该平台支持的应用场景。主要原因是，数字化模型是知识壁垒的直接体现，所谓知识壁垒指的是不同行业，不同领域有不同的专业技术与知识。相同行业不同领域存在知识壁垒，相同领域不同行业亦存在知识壁垒。基于特定行业/领域的知识及经验构建的数字化模型只支持该行业/领域的工业应用及服务的开发，因此工业PaaS平台工业属性较强，通用性差。目前工业PaaS提供商主要基于自身行业所在领域的知识及经验构建平台，集成的数字化模型无法支撑跨行业，跨领域的应用及服务的开发。这种情况会导致工业数据散落在不同厂家的平台上，烟囱式的数据，无法发挥出更大的价值。,数字化模型构建的知识壁垒,故障模型如设备故障关联、故障诊断模型工艺模型如生产过程中涉及到的多种工艺、配方、参数模型流程模型如ERP、CRM等业务系统中的流程逻辑,部件模型如零部件三维模型仿真模型如风洞、温度场模型基础理论模型如制造过程中的流体力学、热力学、空气动力学方程等模型,工业PaaS平台工业数据分析与可视化通用PaaS平台云服务平台连接与边缘计算平台,工业SaaS平台,各领域数字化模型的开发难度工业机理复杂度越高，数字化模型开发难度越大知识壁垒是工业PaaS平台在跨行业、跨领域拓展道路上不可逾越的“鸿沟”，而工业机理的复杂度决定了这道“鸿沟”的大小。究其原因是，工业机理复杂度越高，数字化模型构建的难度越大，开发成本越高。高机理复杂度模型的构建需要平台在该领域有长时间积累，只有这样才能深入掌握该领域的工业知识与经验，对该领域有更加透彻的理解，构建的数字化模型才能更精准。因此集成高工业机理复杂度模型的工业PaaS平台具有更高的壁垒，其它领域的工业PaaS平台很难在短时间内突破该领域的知识壁垒。由此可见，工业PaaS平台在跨领域拓展时，需要充分考虑目标领域的知识壁垒的高低。,工业机理复杂度,高,低,各应用领域的工业机理复杂度,安全生产监控,客户关系管理,供应链管理财务人力管理,设备健康管理,产品后服务生产管理优化,安全管理,金融服务,能耗与排放管理,质量管理,全流程系统优化,数字化工艺设计与制造辅助,数字化设计与仿真,制造与生产工艺,产品研发设计,资源配置协同,生产过程管控,企业运营管理,设备管理服务,计算平台,平台工业数据分,析与可视化通用PaaS平台,云服务平台连接与边缘,工业SaaS平台工业PaaS, 生产流程长，工艺过程复杂；, 规模化、标准化生产；, 设备健康管理,行业分类,行业细分,行业特点,平台应用侧重点,各行业平台应用侧重点分析行业特点不同，工业互联网平台的应用侧重点各异各行业在研发设计，生产流程及销售过程等环节的特点及痛点不同，因此利用工业互联网进行数字化转型的诉求各异。不同行业工业互联网平台应用的侧重点各不相同，且随平台成熟度分层次发展。因此，工业PaaS提供商在跨行业拓展时，要充分考虑各行业工业互联网平台的应用路径。行业特点决定平台应用的侧重点,离散行业,流程行业,装备制造,家电,钢铁化工、制药, 产品迭代快 规模化生产 库存管理难度大, 设备健康管理 生产过程优化, 生产过程优化 企业管理运营优化, 生产过程优化 设备健康管理 企业运营优化 工艺流程复杂； 生产过程连续且控制严格，可靠性要求高； 生产过程优化 能耗大，污染高；, 涉及专业多，研发设计协同难度大 零部件种类及数量多，生产协同难度大 单价高，寿命长，后期维护时间长,工业数据分析与可视化通用PaaS平台,云服务平台连接与边缘计算平台,工业SaaS,平台工业PaaS平台,83%,80%,68%,54%,分析工具20,设备协议20,机理模型20,微服务20,工业互联网平台应用价值数据分析深度是影响工业互联网平台应用价值的主要因素数据是工业互联网平台的核心资产，是平台价值创造的主要来源。数据分析深度是影响工业互联网平台应用价值高低的主要因素。如前文所述，国内外设备健康管理类应用场景占比高，主要原因是该应用场景的数据分析深度较高，降低了企业的运维成本，减少了能源消耗，为企业创造了直接的优化价值，提升了企业的收益。总体来看，我国工业数字化水平较低，工业互联网平台数据采集能力弱，数字化模型少，平台间数据不流通等问题严重制约了工业数据的分析深度。前文讲主流的工业协议也有40余种，而我国80%的工业互联网平台不足20种，数字化模型与国外工业互联网平台的上百种也有较大差距。我国工业互联网平台需不断提升设备接入能力，丰富数字化模型，以实现海量数据的汇聚与深度分析，才能为企业降本增效，实现其应用价值。2018年国内工业互联网平台的基础能力,工业互联网平台数量占比（%）,工业互联网平台概述工业互联网平台发展现状工业互联网平台能力分析工业互联网平台发展趋势,1234,国内工业互联网平台的发展趋势,通用性强的平台市场集中度高，工业属性强的平台百花齐放,如前文所述，近两年国内工业互联网平台数量呈爆发式增长。国内ICT企业、工业软件服务商、设备提供商及制造企业纷纷凭借自身优势构建不同类型的工业互联网平台。各平台间相互合作，为企业提供一体化的平台解决方案。各类型平台的通用程度不同，通用性强的云服务及通用PaaS平台市场集中度高，将呈现寡头垄断的产业格局。工业属性强的连接与边缘计算平台、工业数据分析平台及工业PaaS平台市场集中度较低，但终将形成几家跨行业跨领域的领先平台与其它细分领域平台协同发展的局面。面向工业现场应用的SaaS平台市场集中度最低，将出现高度细分的局面。,工业互联网平台产业将呈现中间集中两端分散的格局,连接与边缘计算平台,市场集中度较低。在工业协议领域有长期积累的设备提供商、制造企业及自动化企业在该市场具有较大优势，有望成为工业连接领域的领导者。,云服务平台及通用PaaS平台,市场高度集中。自建成本极高且通用性极强，在云计算领域有长期积累的少数ICT巨头有较大优势，将主导该市场。,工业PaaS平台,市场集中度较低。需要大量的工业技术、经验及知识的沉淀，目前来看大型制造业在该领域具备优势，有望发展建成跨行业跨领域的领先工业PaaS平台。,工业SaaS平台,市场集中度极低。需要大量第三方开发者和企业合力开发出面向细分领域的应用。,国内工业PaaS平台发展建议工业PaaS平台需基于自身优势领域，先纵向拓展再横向发展数字化模型是影响工业数据分析深度的主要因素，是工业PaaS平台的核心。国内工业PaaS平台需要不断丰富自身承载的数字化模型，争取早日覆盖我国39个工业大类，191个中类及525个小类的工业共性知识，赋能第三方开发者开发出海量的工业APPs，真正为企业解决痛点，助力工业高质量发展，发挥其最大价值。如前文分析，单个工业PaaS平台难以全部覆盖所有的工业知识，但数据散落在小平台上又难以发挥其最大价值，因此，规模大、资源整合能力强的平台有望发展成为跨行业跨领域的领先平台，与细分领域平台协同发展。工业PaaS平台在拓展时，应充分考虑行业及领域的知识壁垒，基于自身优势领域，先纵向拓展再横向发展。工业PaaS平台应先纵向拓展再横向发展,设计,生产,销售,运维,1,基于自身优势领域，向所在行业上下游拓展一方面可以降低平台获取行业知识的成本，同时也利于已拥有资源的整合。另一方面，覆盖该行业全生命周期的数字化模型，可实现该行业数据的全面汇聚及深度分析，提升平台应用价值，增强平台获客能力。在纵向拓展时可以按照对各领域的熟悉程度拓展，也可以按照各领域工业机理复杂度的高低顺序拓展。,2,基于所在行业，向相关行业拓展因为行业壁垒的存在，在横向拓展时要充分考虑行业壁垒的高低，建议基于自身所在行业向相关行业或特征相似的行业发展。另外，如前文分析，各行业特点不同，利用工业互联网平台转型的诉求各异，要充分考虑各行业工业互联网平台的应用侧重点。,装备制造,家电,电力,医药,THANKS,
