城市道路交通安 全设施设置规范DB5117／T 85—2023.pdf

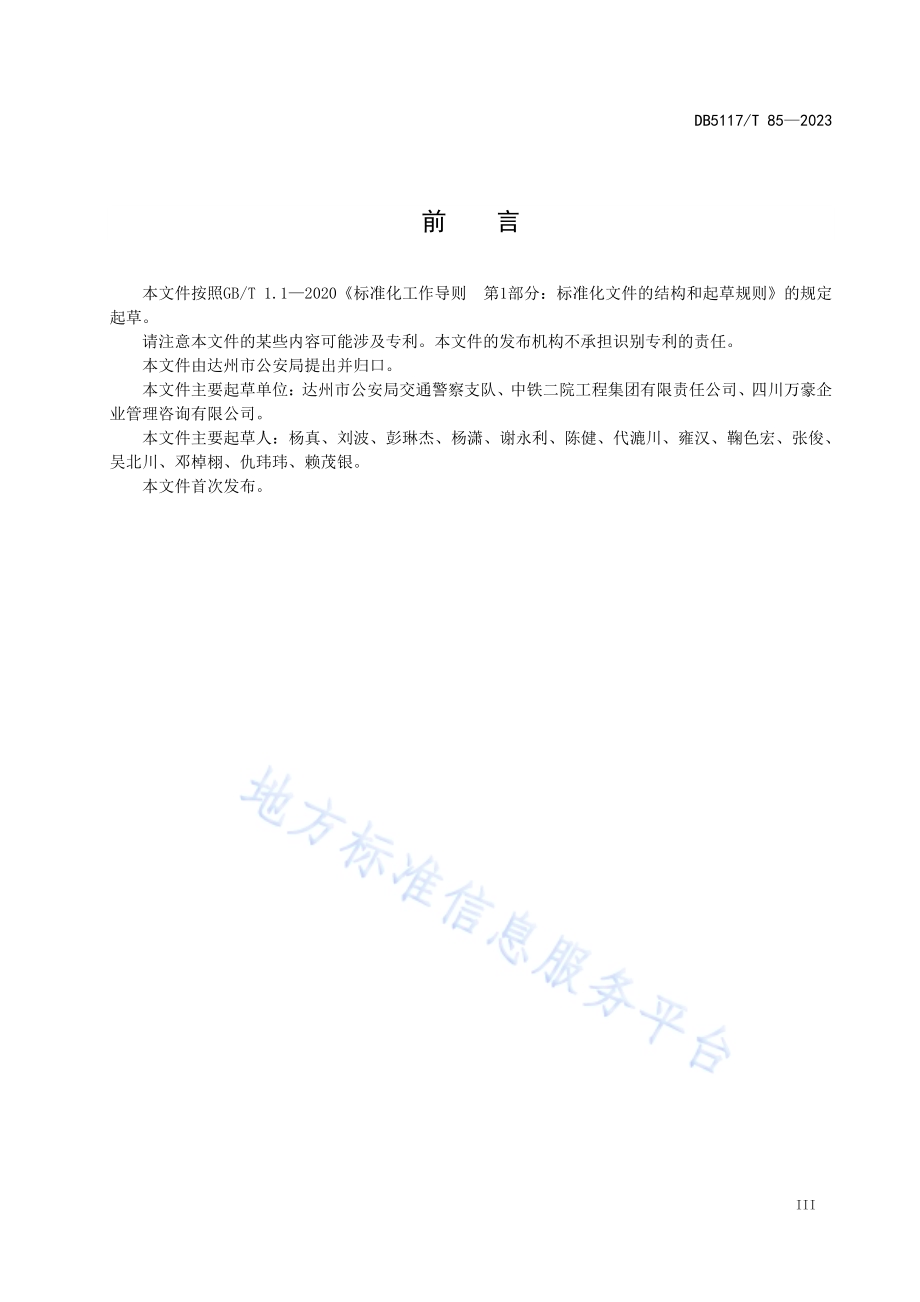

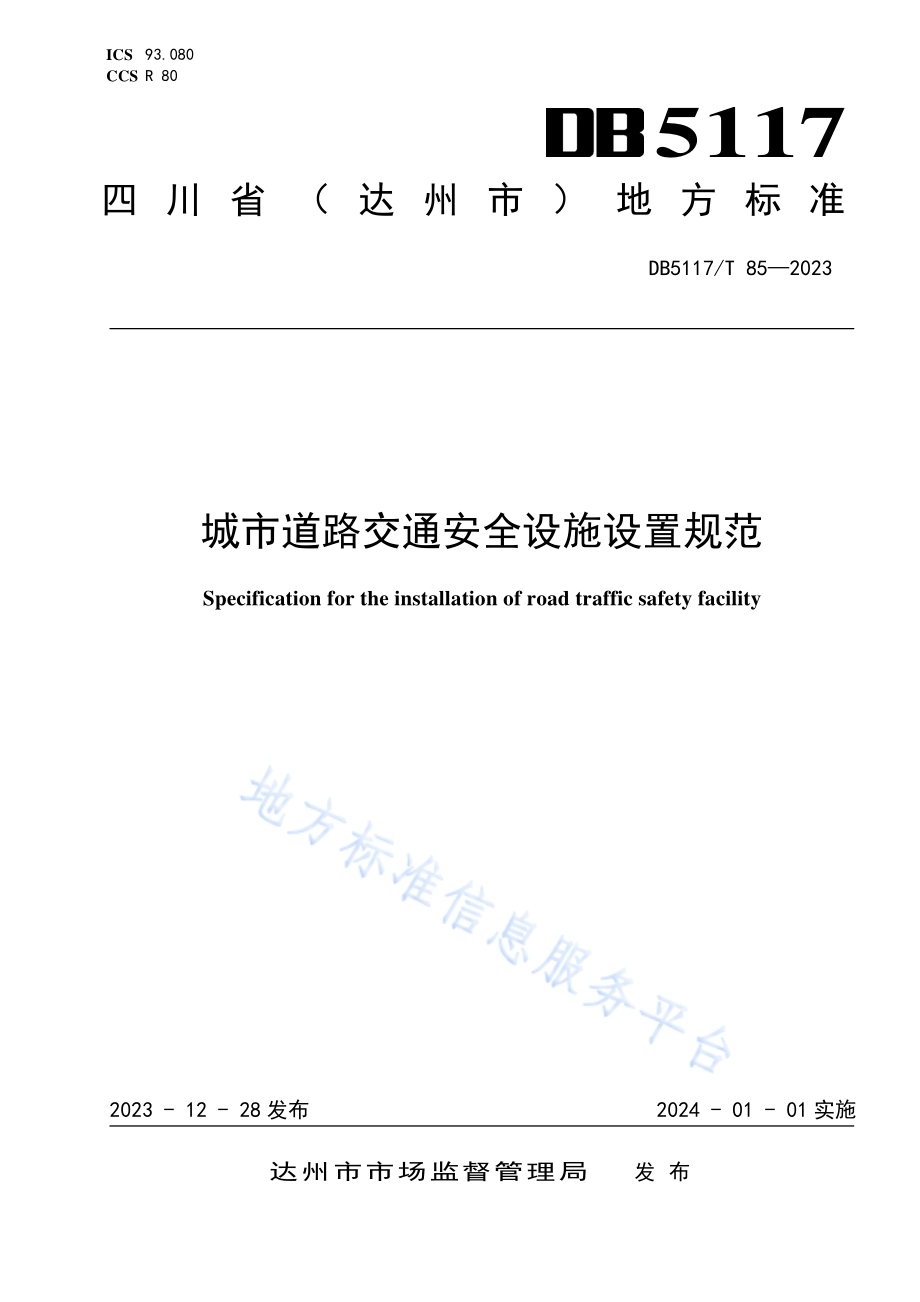

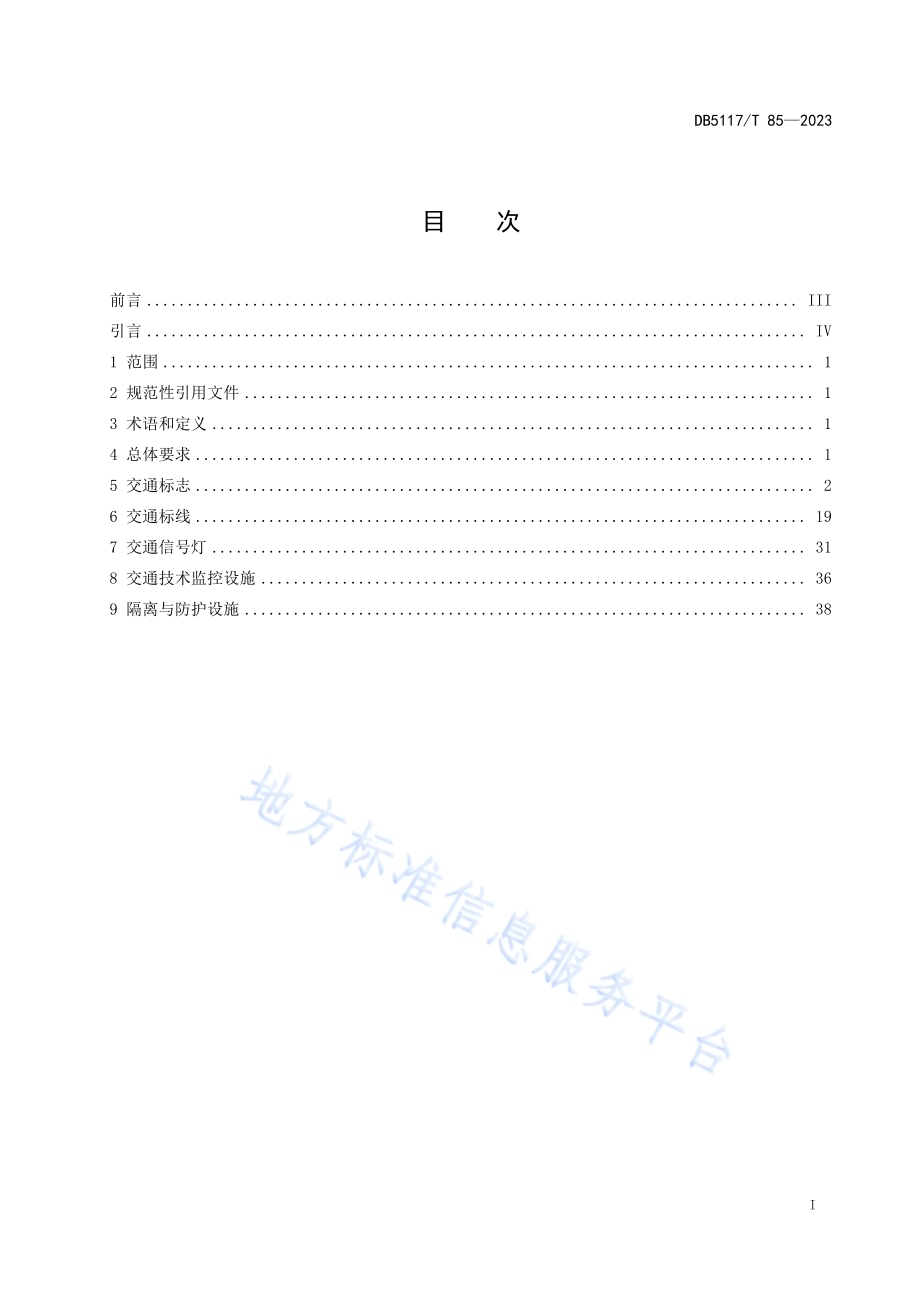

ICS 93.080 CCS R 80 5117 四川省（达州市）地方标准 DB5117/T 85 2023 城市道路 交通安全 设施设置 规范 Specification for the installation of road traffic safety facility 2023-12-28 发布 2024-01-01 实施 达州市市场监督管理局 发布 DB5117/T 85 2023 I 目 次 前言.III 引言.IV 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 总体要求.1 5 交通标志.2 6 交通标线.19 7 交通信号 灯.31 8 交通技术 监控设施.36 9 隔离与防 护设施.38 DB5117/T 85 2023 III 前 言 本文件按照GB/T 1.1 2020 标准化工作导则 第1 部分：标 准化文件的 结构和起草 规则的规 定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由达州市公安局提出并归口。本文件主要起草单位：达州市公安局交通警察支队、中铁二院工程集团有限责任公司、四川万豪企业管理咨询有限公司。本文件主要 起草人：杨 真、刘波、彭琳杰、杨 潇、谢永利、陈健、代 漉川、雍汉、鞠色宏、张俊、吴北川、邓棹栩、仇玮玮、赖茂银。本文件首次发布。DB5117/T 85 2023 IV 引 言 党中央、国务院印发的 国家标准化发展纲要 指出，标准是经济活动和社会发展的技术支撑，是国家基础性制度的重要方面。文中明确提出“全域标准化深度发展”目标。近年来，随着达州市城市化进程的发展，道路交通安全设施作为城市发展的重要组成部分，为促进城市高质量 发展打下了 坚实基础。2021 年，达州 市 人民政府 专题研究道 路交通安全 设施建设管 理工作，提出修订 达州市中心城区城市道路交通安全设施管理办法（简称 办法），办法 主要涉及交通安全设施方面的设计审查、占道施工审查、设置规范、验收移交以及智慧合杆建设等业务内容。本文件根据达州山地城市较多高低起伏、弯道的特殊道路情况以及交通工具使用特点进行编制，通过具有代表性且便于实施的技术规定，对设置工作进行适应性提升和内容丰富（如：取国家标准部分指标 规 定 的 上 限 值，或 根 据 本 地 居 民 对 于 指 路 标 志 中 信 息 由 近 及 远 的 观 察 习 惯 做 出 针 对 性 的 信 息 位 置 调整），更好指导和规范达州市道路交通安全设施建设。DB5117/T 85 2023 1 城市道 路交通 安全设 施设置 规范 1 范围 本文件规定了城市道路交通安全设施设置的总体要求、交通标志、交通标线、交通信号灯、交通技术监控设施、隔离与防护设施的要求。本文件适用于达州市行政区域内新建、改建、扩建城市道路交通安全设施的设置。普通公路交通安全设施可参照执行。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 5768（所 有部分）道路交通标志和标线 GB 14886 道路交通信号灯设置与安装规范 GB 14887 道路交通信号灯 GB/T 23858 检查井盖 GB/T 28650 公路防撞桶 GB 50647 城市道路交叉口规划规范 CJJ 193 城 市道路路线设计规范 GA/T 1202 交通技术监控成像补光装置通用技术条件 GA/T 1567 城市道路交通隔离栏设置指南 JG/T 495 钢门窗粉末静电喷涂涂层技术条件 3 术语和定义 本文件没有需要界定的术语和定义。4 总体要求 4.1 城市道路交 通安全设施 的设置应遵 循需求适应、功能齐全、布局合理、远期预留、分期实施、经济实用等原则。4.2 城市道路交通安全设施设置应以道路交通组织方案为依据，在路网分析的基础上，综合考虑道路、交通、气象、环境等因素，根据各种交通管理设施的功能、交通参与者的行为特征和交通管理需求，对交通安全设施进行一体化设置，各类交通管理设施应相互配合，不应出现任何矛盾或歧义。新建道路交通安全与管理设施的设置原则、方法、形式应保持统一；分段建设和扩建的城市道路，其交通安全设施设置宜保持统一。DB5117/T 85 2023 2 4.3 新建、改建、扩建城市 道路，交通 设施应与道 路主体工程 同步规划设 计、同步建 设施工、同 步验收使用，并在项目实施的同时，对衔接道路相应范围内的交通设施进行同步更新；已建道路的交通设施应随道路本身及周边交通条件的改变及时更新。4.4 新建道路开 放交通时，应设置符合 规范要求的 永久性道路 交通安全设 施。道路施 工或养护期 间开放交通时，应设置符合规范要求的临时性道路交通设施，并在工程结束后及时撤除。当设置条件发生变化时，应及时更换或撤除相应的设施。5 交通标志 5.1 一般要求 5.1.1 版面尺寸设计 5.1.1.1 版面图形及符号的形状和尺寸，在施工之前应与交通管理部门进一步协商，使其满足整体性，协调性要求。5.1.1.2 版面规格见表 1、表 2、表 3。设置在 达州市中心城区城市道路、分隔带处的警告、禁令、指示和指路标志的尺寸应结合道路等级、车道规模和限制速度综合确定，原则上取大值以满足行车视距要求。5.1.1.3 当采用柱式 标志支撑结 构设置空间 受限制时，可采用最小 值。三角形 警告标志的 最小边长不应小于 0.6 m；圆形禁令标志的最小直径不应小于 0.5 m；三 角形禁令标志的最小边长不应小于 0.6 m；八角形禁令标志对角线长度不应小于 0.5 m；指 示标志的最小直径（或短边边长）不应小于 0.5 m。表1 警告、禁令、指示标志版面尺寸 1 道路断面 单侧5 车道及以上 单侧4 车道 单侧3 车道 单侧2 车道及以下 警告标志 三角形边长（m）1.3 1.1 0.9 0.7 叉形标志宽度（m）-1.2 0.9 禁令标志 圆形标志外径（m）1.2 1.0 0.8 0.6 三角形标志边长（减速让行）（m）-0.9 0.7 八角形标志外径（停车让行）（m）-0.8 0.6 长方形标志边长（区域限制、解除）（mm）-1.21.7 0.91.3 指示标志 圆形标志外径（m）1.2 1.0 0.8 0.6 正方形标志边长（m）1.2 1.0 0.8 0.6 长方形标志边长（mm）1.91.4 1.61.2 1.41.0-单行线标志边长（mm）1.20.6 1.00.5 0.80.4 0.60.3 会车先行标志边长（mm）-0.80.8 0.60.6 DB5117/T 85 2023 3 表2 警告、禁令、指示标志版面尺寸 2 设计速度（km/h）100 80 60、50、40 30、20 警告标志 三角形边长（m）1.3 1.1 0.9 0.7 叉形标志宽度（m）-1.2 0.9 禁令标志 圆形标志外径（m）1.2 1.0 0.8 0.6 三角形标志边长（减速让行）（m）-0.9 0.7 八角形标志外径（停车让行）（m）-0.8 0.6 长方形标志边长（区域限制、解除）（mm）-1.21.7 0.91.3 指示标志 圆形标志外径（m）1.2 1.0 0.8 0.6 正方形标志边长（m）1.2 1.0 0.8 0.6 长方形标志边长（mm）1.91.4 1.61.2 1.41.0-单行线标志边长（mm）1.20.6 1.00.5 0.80.4 0.60.3 会车先行标志边长（mm）-0.80.8 0.60.6 注：应满足表1、表2中同类型标志的尺寸上限要求。表3 指路标志版面尺寸 设置道路 汉字高度（cm）版面规格（m）单侧5 车道及 以上、快速路 40 5.54.0 单侧4 车道 35 5.03.5 单侧23 车道 30 4.02.8 单侧1 车道 25 3.02.1 支路（右进右出）35 2.51.0 匝道（快速路匝道除外）35 3.02.0 5.1.2 标志并设要求 不同种类的标志不宜并列设置，当受条件限制需并列设置时，应符合下列规定：a)安装在同一支撑结构上标志不宜超过 3 个，不 应超过 4 个，并应按禁令、指示、警告的顺序，先上后下、从左到右排列，如图 1 所示；图1 交通标志的并设排列顺序 b)同一个支撑结构上需同时设置两个警告标志时，原则上只设置其中最需要的一个；DB5117/T 85 2023 4 c)停车让行标志、减速让行标志、会车让行标志、解除限制速度标志、解除禁止超车标志应单独设置，如图 2 所示；当条 件限制需并列设置时，同一支撑结构上标志不应超过 2 个；图2 应单独设置的交通标志 d)当指路标志和分向行驶车道标志需并列设置时，应按指路标志、分向行驶车道标志顺序从上至下排列；e)辅助标志应设置在被说明的主标志下缘，当需要两种以上内容的辅助标志对主标志进行说明时，可采用组合形式，但组合的内容不宜多于 3 种。5.1.3 标志净空设置要求 主、辅标志及支撑结构的竖向及横向最小净空应符合下列规定：a)采用柱式支撑结构安装的各类标志板面下缘距离路面的净空高度应符合以下要求：1)安装于隔离带、绿化带、导流岛等无车辆、行人通行的地点时，净空高度不低于 3.0m；2)安装在人行道路侧时，净空高度应不低于 3.2 m，如图 3 所 示。图3 路侧安装示例 b)采用悬式、门架式等支撑结构安装于路面上方的各类标志，其标志板及支撑结构下缘距路面的净空高度在符合道路设计净空的前提下应满足表 4 要求。表4 路面上方标志及支撑结构下缘距离路面的最小净高 道路种类 行驶车辆类型 最小净高H（m）机动车道 各种机动车 5.7 小客车 3.5 非机动车道 自行车、三轮车 3.0 人行道 行人 3.5 DB5117/T 85 2023 5 5.1.4 标志杆体颜色、材料设置要求 5.1.4.1 杆体颜色：道路交通标志杆体颜色应与城市路灯或照明系统杆件颜色相协调。5.1.4.2 材料要求：交通标志立柱、支杆均采用钢管，直径在 152 mm 以下可采用 普通碳素结构钢焊接钢管，直径在 152 mm 以 上应采用无缝钢管。所有钢构件均需热浸锌，表面喷塑处理，紧固件的镀锌量为不低于 350g/m2，其他钢 构件镀锌量不低于 600g/m2，喷塑应符 合 JG/T 495 的规定。5.1.4.3 应满足必要的强度、刚度、耐久性和抗腐蚀要求，钢管顶端应设置柱帽，加劲肋不应外露。5.2 禁令标志 5.2.1 限制速度标志 限制速度标志应设置在以下位置：a)道路主线：快速路主线加速车道结束后适当位置，一般城市道路交叉口出口车 道 后 适 当 位 置；b)道路条件变化的路段：出入口匝道、立交转向匝道起点处，出入口加减速车道起点，较长的桥梁、隧道入口处，急弯、陡坡、连续下坡、临崖临水路段；c)特殊路段：学校、幼儿园、少年宫、医院、养 老院、旅游景点等行人较多的路段，因车速较 快导致道路交通事故发生率较高的路段；d)其它因交通管理或环境保护要求，对车辆行驶最高速度需要进行控制的路段；e)在限制速度路段的终点，应设置解除限制速度标志或新的限制速度值标志。5.2.2 限制速度与禁止停车标志组合 限制速度标志、禁止鸣喇叭标志和禁止停车标志设置在同一支撑结构时，宜按限制速度标志、禁止鸣喇叭标志、禁止停车 标志从左到 右或从上到 下的顺序排 列，如图4 所示。在一般 城市道路上 设置时，宜设置在交叉口出口车道30 m 范围 内。图4 限制速度标志、禁止鸣喇叭标志和禁止停车标志组合设置示例 5.2.3 禁止掉头标志 在交通流量较大、掉头容易引起交通阻塞和交通事故等需禁止车辆掉头的路口或路段，应设置禁止掉头标志，并可在路面施划禁止掉头标记。在立交匝道、辅道等容易引起逆行等禁止车辆向右掉头的路口或路段，应设置禁止向右掉头标志。如图5 所 示。DB5117/T 85 2023 6 图5 禁止掉头标志、禁止向右掉头标志 5.2.4 让行标志 5.2.4.1 让行标志包括以下两类：减速让行标志、停车让行标志，如图 6 所示。图6 让行标志 5.2.4.2 让行标志设置应符合以下要求：a)次路与主路相交的无信号灯控制路口，次路接主路入口处适当位置应设减速让行标志；b)有右转渠化匝道且无进入相交道路的加速专用通道，匝道出口处附近应设置减速让行标志：c)单位、小区、学校、医院等人流密集点进入城市道路的通道出口处应设置减速让行标志；d)上述三种情况宜优先使用减速让 行标志，当遇到人车冲突较大或交通事故频发等特殊情况时可采用停车让行标志；e)一般情况下，组织为右进右出的道路或开口，停车让行标志应与只准右转通行标志并设，如图7、图8 所示。图7 右转专用车道设置让行标志示例 DB5117/T 85 2023 7 图8 右进右出标志设置示例 5.2.5 禁止驶入类和限制类禁令标志 根据交通管理要求，设置禁止车辆通行、禁止某种车辆驶入、禁止某两种 车辆驶入、限制高度、限制宽度、限制重量以及限制轴重标志时，应提前一个路口设置相应的预告标志或绕行标志，提示交通参与者绕行。如图 9、图10 所示。图9 禁止驶入和禁止通行的标志 图10 限制性禁令标志示例 5.3 指示标志 5.3.1 向右转弯标志 表示一切车辆只准向右转弯。设在车辆应向右转弯的路口前，有时段、车种等特殊规定时，应用辅助标志说明，示例见图11、图12，也 可附加图形。版面附加图形时，保持箭头的位置不变。如果指示两种以上（含两种）车辆时，应用辅助标志说明。DB5117/T 85 2023 8 图11 向右转弯标志 图12 向右转弯标志加辅助标志示例 5.3.2 单行路标志 5.3.2.1 单行路标志样式如图 13 所示，表示该道路为单向行驶，已进入车辆应依标志 指 示 方 向 行 车。5.3.2.2 单行路标志 设在单行路 入口起点处 的适当位置。有时间、车种等规定 时，应用辅 助标志说明或附加图形。如图 14 所 示。a）单行路（向左或向右）b）单行路（直行）图13 单行路标志 DB5117/T 85 2023 9 图14 单行路综合设置示例 5.3.3 分隔带右侧（或左侧）行驶标志 应设置在交通岛、行人二次过街安全岛、中央分隔带（绿化带或隔离护栏）等设施的端部，表示一切车辆只准靠右侧行驶。事故多发或夜间照明条件较差路口，宜采用主动发光标志，见图15。a）b）图15 分隔带右侧（或左侧）行驶 5.3.4 人行横道标志 5.3.4.1 人行横道处标志样式如图 16 所示，设置人行横道标志提醒驾驶人有行人穿越，注意减速慢行与避让。5.3.4.2 可在人行横道标志外加 10cm 宽荧光黄 绿的边框，并不应减小人行横道标志的尺寸。a）b）图16 人行横道 DB5117/T 85 2023 10 5.3.4.3 无信号控制的交叉口或路段的人行横道两端应设置人行横道标志。5.3.4.4 信号控制交叉口右转设置渠化导流岛，但不设右转专用信号灯时，应设置人行横道标志。5.3.4.5 上游设置注意行人警告标志的人行横道两端应设置人行横道标志。5.3.4.6 有信号灯控制的人行过街横道可设人行横道标志。5.3.4.7 人行横道标志与人行横道标线同时使用，应当面向来车方向，设置在人行道上游位置。人行 5.3.4.8 横道标志设置尺寸应符合表 5 的规 定。表5 人行横道标志版面尺寸一览表 设计速度（km/h）人行横道标志尺寸（cm）60 8080 60设计速度80 100100 80设计速度100 120120 5.3.4.9 路段中设置 无信号灯控 制的人行横 道时，除设 置人行横道 标志外，还 应提前设置 人行横道预告标识线。如图 17 所示。图17 人行横道标志设置示例 5.3.5 公交专用车道标志 5.3.5.1 应设置在专供公交线路行驶的车道起点及各交叉口的入口，宜设置在车道的正上方，见图 18。图18 公交车专用车道 5.3.5.2 公交专用车 道标志应与 公交专用车 道标线配合 使用。在起 始点、大型 路口及其他 易引起误判的地方应设置该标志，小路口可减少设置。DB5117/T 85 2023 11 5.3.6 车道行驶方向标志 5.3.6.1 表示交叉口 的车道行驶 方向，宜设 在导向车道 前适当位置。设置车道 行驶方向标 志的同时，车道路面需施划直行、转夸、掉头等导向箭头，地面导向箭头应与标志上的指示一致。5.3.6.2 车道行驶方向标志一般位于指路标志下游，可与指路标志合并设置。5.3.6.3 应确保车道行驶方向标志视认性，不被指路标志遮挡，且不遮挡闯红灯电子警察及反向卡口。5.3.6.4 当交叉口有特殊交通组织或管理需求时，车道行驶方向标志可根据实际情况设计。5.3.6.5 车道行驶方向标志牌需下方需增设“请按规定车道行驶”文字。如图 19 所示。图19 组合设置的分向行驶车道标志示例 5.3.6.6 车道分向行驶标志设置尺寸应符合表 6 的规定。单向 4 车 道采用“4.2m1.8m”，单向 3 车道采用“3.5 m 1.8 m”。表6 车道分向行驶标志版面尺寸一览表 单向车道规模（车道）车道分向行驶标志尺寸（m）3 3.5 1.8 4 4.2 1.8 5 0.7 0.95（每个）5.3.6.7 5 车道及以上 应采取一车一 标志设置，标志尺寸为 0.7 m 0.95 m，标志牌 位于车道中心正上方。如图 20 所示。图20 5 车道分向行 驶车道标志示例 5.3.7 二三轮车道标志 DB5117/T 85 2023 12 应设置在专供二三轮车行驶道路的起点及各交叉口的入口，宜设置在道路的正上方或二三轮车道左侧，见图21。图21 二三轮车道指定车道标志示例 5.3.8 允许掉头标志 允许掉头标 志样式如图22所示，表示 该处允许机 动车掉头，设在允许机 动车掉头的 地点。有时 间、车种等特殊规定时，应用辅助标志说明。图22 允许掉头行驶标志示例 5.3.9 停车场标志 停车场标志如图23所示，表示机动车允许停放的区域，应和停车位线配合使用。有车种专用、时段或时长限制时，应用辅助标志表示。图23 停车场（区）示例 5.3.10 违法抓拍提示标志 5.3.10.1 用以告知驾驶人交通监控设备信息见图 24 示例，区间测速信息见图 25 示 例。用于一般道路使用白底、黑边框、蓝色图形；5.3.10.2 用于高速公路、城市快速路使用白底、黑边框、绿色图形；DB5117/T 85 2023 13 5.3.10.3 城市道路所有电子警察、卡口设备在杆件悬臂上需增设“电子抓拍”提示标志，正反设置 2组。图24 交通监控设备信息示例 图25 区间测速信息示例 5.4 警告标志 5.4.1 注意儿童标志 在学校、幼儿园、少年宫等儿童人流密集区域，在无信号控制的人行横道上游，应同时设置30 km/h限制速度标 志和注意儿 童警告标志。可在警告 标志下方设 置辅助标志 说明地点名 称、距离等，见图26。儿童标志可采用荧光黄绿色底板或LED 主动发光 设计。图26 注意儿童标志设置示例 5.4.2 注意行人标志注意信号灯标志 注意信号灯标志应设置在受地形或其他因素影响，驾驶人不易发现前方有信号灯的适当位置，见图27。下列情 况应设置注意信号灯标志：a)视线不良，或其他原因使驾驶员不易发现前方为信号灯控制的路口；DB5117/T 85 2023 14 b)一般不设信 号灯地区的 信号灯路口，或较长路 段内不设信 号灯之后遇 到的第一个 信号灯路口，快速路驶入干路或支路时遇到的第二个信号灯控制的路口；c)因临时交通管制或其他特殊情况设置活动信号灯的路口。图27 注意信号灯标志、注意行人标志示例 5.4.3 施工标志 5.4.3.1 施工标志为橙色底或荧光橙色底、黑图形，见图 28。可作 为临时性标志支设在施工路段前适当位置。5.4.3.2 施工标志设置时应配合设置施工区标志，必要时还应在施工范围两端设置限制速度禁令标志。5.4.3.3 道路施工作业完成后，施工标志应随之取消。图28 施工标志示例 5.4.4 线形诱导标 5.4.4.1 线形诱导标 为黄底黑图 形、无边框，形状为矩 形。线形诱 导标的下缘 至路面或路 缘石的高度应不小于 1.20 m，标志板 应尽可能垂直于驾驶人的视线。5.4.4.2 线形诱导标应设在弯道的外侧，环岛中心岛、视线不好的 T 形交叉口、中央隔离设施或渠化设施端部等处。5.4.4.3 设置于中央隔离设施或渠化设施端部的线形诱导标应为竖向设置，其各部尺寸应参照 GB 5768的规定执行，如图 29、图 30、图 31。图29 线形诱导标示例 1 DB5117/T 85 2023 15 图30 线形诱导标示例2 图31 线形诱导标示例3 5.5 指路标志 5.5.1 灯控路口指路标志 5.5.1.1 设置位置。应设置于可转换灯控路口的入口处，距离路口停止线 70 m 120 m 处，特殊情况前后距离可作适当调整，应确保标志设置位置醒目，指路标志与车道行驶方向标志、车道行驶方向标志与闯红灯电子警察相互不遮挡。5.5.1.2 版面构成。由到达道路信息、近前方信息、远前方信息、方向标和指向图 形 构 成。如 图 32。图32 指路标志示例 5.5.1.3 版面信息选取应包含如下内容，如图 33 所示：a)到达道路信息：表示当前路口左、右两个方向相交道路的道路名；b)近前方信息：指示直行后第一个可转换灯控路口相接的道路名；左、右转后的主、次干路名或可转换灯控路口相接的道路名。没有主、次干路灯控路口相接的，可使用支路名称；c)远前方信息：指示直行 方向远端重 要信息。远 前方信息包 括主干道、快速路、可 转换立交桥、可到达的高速公路、重要地名或远端可到达道路。远前方信息的选取应确保指路信息的连续性；DB5117/T 85 2023 16 d)下一个可转换灯控路口左右方向道路名称不同，且交叉路口两侧道路等级不同时，优选等级高的一侧道路路名；e)当交叉路口两侧道路等级相同时，可优选前方右侧道路名称，也可根据交通主管部门对交通流的分配来选取。图33 告知标志信息选取示例 5.5.2 支路指路标志 5.5.2.1 设置位置。应设置于右进右出的路口前 30 m 80 m 处。5.5.2.2 版面构成。由到达道路信息和指向图形构成。如图 34 所示。图34 支路告知标志版面构成示例 5.5.2.3 版面信息选取。应选取到达道路信息，表示右转到达的道路名。如图 35 所示。DB5117/T 85 2023 17 图35 支路告知标志信息选取示例 5.5.3 立交指路标志 5.5.3.1 设置位置。设置于互通 立交、上跨 桥起桥前适 当位置和（或）立交匝 道或上跨桥、下穿隧道分流处。5.5.3.2 版 面 构 成。由 到 达 道 路 信 息、近 前 方 信 息、远 前 方 信 息、方 向 标 和 指 向 图 形 构 成。如 图 36所示。a）互通立交 桥 DB5117/T 85 2023 18 b）匝道分叉 处 c）上跨桥、下穿隧道 图36 交告知标志版面构成示例 5.5.3.3 版面信息选取：a)按灯控路口告知标志的信息选取执行，在立交匝道或上跨、下穿的分流处设置的告知标志信息应与提前设置的立交告知标志上的指路信息保持连贯，确保指路信息的连续。立交告知标志连续设置如图 37 所示；b)当上跨桥、下穿隧道上跨或下穿道路条数为 3 条 时，标志右侧部分可不设置英文。当上跨或下穿道路条数超过 3 条时，需设置辅助告知标志。a）互通立交 DB5117/T 85 2023 19 b）跨线桥或 下穿隧道 图37 互通立交、跨线桥或下穿隧道选取示例 5.5.3.4 版面尺寸。应符合表 7 规定。特殊情况可做适当调整，应优先保持字高字间距 情况下尽量采用相同规格版面。表7 立交告知标志版面规格 标志类型 设置位置 汉字高度（cm）规格（m）立交告知标志 主线 40 5.03.5 匝道分流处 35 3.02.0 上跨（下穿）分流前 40 5.03.5 6 交通标线 6.1 一般要求 6.1.1 凡本文件中未涉及的交通标线，均应符合 GB 5768 规定。6.1.2 交通标线的设置应遵循以下要求：a)主干道及以上道路宜采用雨夜反光交通标线，特殊情况还可采用具有突起震动等特殊功能的标线；次干道及以下应采用热熔型标线；临时性施工路段可采用冷漆或标贴；b)交通标线应与交通标志、隔离设施等其他交通管理设施统筹考虑，所表达的内容不应相互矛盾、不应产生歧义；c)标线线形应符合车辆行驶和行人行走轨迹，路口与路标线 连接顺畅，符合车辆、行人行驶轨迹；d)对易发生交通安全事故、临水临崖路段、急弯等路段，道路标线应采用振动标线。6.2 指示标线 6.2.1 可跨越对向车行道分界线 用于分隔对向行驶的交通流，在允许车辆越线或转弯的路段，可跨越对向车行道分界线的设置应符合下列规定：a)对双向 2 车 道，车行道总宽度大于或等于 6m 的 无中央分隔带道路，在满足超车视距且交通量较小的一般平直路段，宜设置可跨越对向车行道分界线；b)对宽度大于或等于5 m 的双向非机动车专用车道，应设置可跨越对向车行道分界线；DB5117/T 85 2023 20 c)可跨越对向车行道分界线应采用黄色虚线，线宽 宜为15cm，线 段及间隔长度应分别为4m 和6m。6.2.2 可跨越同向车行道分界线 6.2.2.1 对同向行驶有 2 条及以上机动车道，在准许车辆越线变换车道行驶的路段，应设置可跨越同向车行道分界线。6.2.2.2 可跨越同向 车行道分界 线应采用白 色虚线，当 设计速度大 于或等于 60 km/h，线段 及间隔长度应分别为 6 m 和 9 m，线宽应为 15 cm；当设计 速度小于 60 km/h，线段 及间隔长度应分别为 2 m 和 4 m，线宽宜 为 15 cm。6.2.2.3 在满足超车视距的加宽路段，可跨越同向车行道分界线应设置在车行道加宽后的位置。6.2.3 车行道边缘线 6.2.3.1 快速路、主干道、次干道及双向 6 车道及以上车行道边缘宜为 15 cm 黄色实线，其余道路车行道边缘宜为 15 cm 白 色实线。6.2.3.2 在设有临时占道停车泊位车道边缘线宜为 15 cm 白色实线。6.2.3.3 在设有禁止占道停车泊位车道边缘线宜为 15 cm 黄色实线。6.2.3.4 机非分道线为白色实线，线宽 15cm，用来指示机动车道的边缘或划分机动车道与非机动车道的分界。6.2.3.5 在出入口、交 叉口以及允许机动车路边停车或相邻出入口间距不大于50 m 的城市道路 路段上，机非分道线和路缘线应采用虚线，线段与间隔长度分别为 2 m 和 4 m。6.2.4 人行横道线 6.2.4.1 人行横道线一般与道路中心线垂直，特殊情况下，其与中心线夹角不宜小于 60，其条纹应与道路中心线平行。人行横道线的线宽为 45 cm，线间隔为60 cm，见图38 所示。图38 人行横道线示例 6.2.4.2 人行横道线宽一般为 4.0 m 6.0 m 特殊情况下可采用 6.0 m 8.0 m，含 非机动车过街时建议设置 5 m 以上，人行横道宽度选择见表 8。表8 常用人行横道线宽度一览表 标志类型 主干路 次干路 支路 人行横道宽度（m）5 6 45 34 6.2.4.3 在无信号灯 控制的交叉 口和路段中 设置人行横 道标线时，应在到达人 行横道线前 的路面上设置停止线和人行横道预告标识，并配合设置人行横道指示标志。如图 39、图 40 所 示。DB5117/T 85 2023 21 图39 人行横道预告标识示例 图40 路段人行横道设置示例 6.2.4.4 针对医院、学校等行人 流量较大的 人行横道，应根据人行 过街需求适 当增大人行 横道宽度。宜在人行横道上设置主动发光道钉，提升人行横道视认性。6.2.5 停车位标线 停车位标线应符合以下规定，如图 41 所示：a)机动车的停车位标线应采用白色，专属机动车的停车位标线应采用黄色；b)机动车停车位标线宽度宜为 15 cm。大中型车辆宜采用长 15.6 m、宽 3.25 m 车位尺寸；小型车辆宜采用长 5.2 m 5.5 m、宽 2.0 m 2.3 m 车 位尺寸；c)机动车限时停车位标线应为虚线边框，虚线的线段及间隔长度均应为 60 cm，线宽应 为 10 cm，数字高度应为 60 cm，虚 线应和限时停车标志配合使用；d)当需设置校车、救护车、消防车、物流配送车、运钞车、警车等的专属停车位时，应在停车位内标注对应的专属车辆的文字，停车泊位标线宜采用黄色实线；e)残疾人专用停车位标线，应在停车位标线内布置残疾人专用停车位路面标记，在两侧设置黄色网格线；黄色网格线应由外围线和内部填充线两部分组成，外围线线宽应为 20 cm，外围线长度应与停车位标线长度相同，外围线宽度应为 120 cm，内部 填充线线宽应为 10 cm，和外围线夹角应为45；f)路边停车位标线应配合路边停车位标志共同使用。有停放规定时，应设置辅助标志说明停放时间、时长、车种、收费等情况。路边停车位标志宜采用内部照明标志。DB5117/T 85 2023 22 图41 路内停车标线设置示例 6.2.6 停靠站标线 6.2.6.1 停靠站标线包括港湾式停靠站标线和路边式停靠站标线两种：6.2.6.2 港湾式停靠站标线，见图 42：a)停靠站标线线宽应由渐变段的白色虚线、站台段的白色实线（或白色填充线）两部分组成；所有线宽应均为 45 cm，白 色虚线的线段与间隔长应均为 1 m，站台段长度宜大于或等于 30 m，渐变段长度宜大于或等于 15 m；b)大型车辆站台段车道宽度宜 3m 4 m，小型车辆 站台段车道宽度宜 2 m3 m，应采用 白色实线；站台段车道过宽时，超过部分应采用白色填充线，白色填充线和白色实线的角度应为 45；c)当专用于公交车、校车等特定车辆停靠时，应在停靠站中间标注停靠车辆的类型文字，并以黄色实折线填充停靠站正常段其他区域，指示除特定车辆外，其他车辆不应在此区城停留。图42 港湾式停靠站标线设置示例 6.2.6.3 路边式停靠站标线，见图 43：DB5117/T 85 2023 23 a)路边式停靠站应在上游位置设置注意前方路面状况标记。当设置于机动车道外侧时，应由进出停靠站的白色虚线、站台段的白色实线两部分组成，线宽应均为 45 cm，白色虚线的线段与间隔长应均为 1 m，站台段的 白色实线长度宜大于或等于 15 m，白 色虚线长度宜大于或等于 15 m；b)当专用于消防车、校车、公交车等专属车辆停靠时，应标注停靠车辆类型的文字，并以黄色实折线填充停靠站前后两端的区域，折线线宽应为 20 cm、夹 角的角度应为 60；同 时应配合设置相应的专用停车位标志。图43 路边式停靠站标线设置示例 6.2.7 待行区标线 6.2.7.1 交叉口范围 较大且左转 车辆较多，左转车辆在 直行时段进 入待转区等 待左转，应 设置左弯待转区线。交叉口范围较大且直行车道及车辆较多，直行车辆在横向道路左转时进入待行区等待直行，应设置直行待行区线。6.2.7.2 待行区线应 由白色虚线、停止线和 导向箭头三 部分组成；白色虚线线 宽应为 15 cm，线段及间隔长度均应为 0.5 m；停止线线宽宜为 20 cm 或 30 cm；导 向箭头长应为 3 m，宜在 待行区起始位 置及停止线前各施划一组，待行区较长时可重复设置，较短时可仅设置一组。6.2.7.3 待行区内可同时施划箭头和文字，颜色均应为白色，文字字高应为 150 cm，字宽应为 100 cm，间距应为 50 cm，文字应 在待行区内居中布置。直行待行区应与可变电子信息牌配合使用。6.2.7.4 待行区应设 置于专用车 道前端，伸 入交叉口，在有条件的 地点，可设 置多条待行 车道，但不应超过对应出口道车道数。6.2.7.5 对设置左弯 待转区线的 信号相位分 配，应先放 行本方向直 行，后放行 本方向左转。对设置直行待行区线的信号相位分配，应先放行横向道路左转，后放行本方向直行。6.2.7.6 待行区线的设置不应相互交叉及影响其他方向车辆的正常行驶。6.2.8 导向箭头和导向车道线 6.2.8.1 导向箭头的 颜色应采用 白色。快速 路车道导向 箭头长度设 置为 9.0 m，除快速以 外路的其他所有道路车道导向箭头长度均应设置为 6.0 m，如图 44 所示。DB5117/T 85 2023 24 图44 导向箭头和导向车道线设置示例 6.2.8.2 交叉口进口道应设置两组及以上导向箭头，第一组在距停止线 2 m 处 设置，第二组在导向车道的起始位置设置、箭头起始端与导向车道线起始端平齐，第三组在距第二组箭头上游 30 m 50 m 处设置，并可按 30 m 50 m 间隔增设。导向箭头指示方向应与导向车道允许行驶方向保持一致，箭头间隔距离应包含下一组箭头本身长度。6.2.8.3 路段中前方道路状况改变时，导向箭头宜连续设置 2 组及以上，第二组应设置在路况变化起点处上游的 3 m 5 m，第 二组应设置在距离第一组上游 30 m 50 m 处，根据路况的复杂性和路径选择的重要性，可增设组数，设置间距应为 30 m 50 m。设置要 求应符合表 9 规定。表9 导向前头和道路级对应表 道路等级 导向箭头 进口道导向箭头组数 导向箭头长度（m)第三组箭头距二组箭头的距离（m)导向车道线（白实线）长度L(m)快速路 3 9 50 主干路 3 6 50 5080 次干路 3 6 40 3050 支路 2 6 3040 6.2.9 路面图形标记 当需利用路 面图形标记 传递某种特 定的交通信 息，应设置 路面图形标 记（图 45），其设置应 符合下列规定：a)交叉口进口道、出口道或长路段中非机动车需明确行驶路权，以及设置非机动车专用道时，在非机动车道内应设置非机动车道路面标记；b)在不易发现前方路面状况发生变化的路段，需提醒驾驶人员可设置注意前方路面状况标记；c)在仅供公交车专门使用的车道，可设置公交专用道路面图形标记。d)设置于车道或停车位内的路面图形标记宽度，应为车道或停车位宽度的一半，应采用四舍五入取 10 cm 的 整数倍。DB5117/T 85 2023 25 图45 非机动车道路面图形标记示例 6.3 禁止标线 6.3.1 禁止跨越对向车行道分界线 6.3.1.1 在无中央分 隔带的道路 上，当禁止 车辆跨越对 向分界线行 驶，应设置 单黄实线或 双黄实线；仅允许一个方向车辆跨越对向分界线行驶，应设置黄色虚实线。6.3.1.2 对双向 2 3 车道的城市次干路或支路，下列情况应设置单黄实线：a)两个方向超车视距均不满足要求的路段；b)人行横道线、铁路道口或其他相交道路前一定范围内；c)学校附近、大型桥梁及大型隧道路段；d)其他受道路几何条件、天气、交通量影响或其他交通管理控制的要求，需禁止双方向跨越对向分界线行驶的路段。6.3.1.3 对双向大于或等于 4 车道的城市主干路或次干路，没有设置中央分隔带，除交叉口、允许车辆左转弯或掉头的路段外，均应连续设置双黄实线。6.3.1.4 禁止跨越对 向车行道分 界线的颜色 应为黄色，线宽应为 15 cm。黄色虚实线中虚线 线段及间隔长应分别为 4 m 和6 m。双黄实线和黄色虚实线，标线线间距宜为 10 cm 30 cm；当双黄实线间距大于 50 cm 时，两条黄实线间应填充黄色斜线，黄色斜线填充线线宽应为 45 cm，间隔应 为 100 cm，倾斜角度应为 45，斜线方向应为顺两侧行车方向。如图 46。6.3.1.5 禁止跨越对 向车行道分 界线应设置 于对向车行 道分界处，在交叉口或 路段开口处 应与停止线相接。6.3.1.6 对易发生交通安全事故的路段，应采用振动标线。图46 禁止跨越对向车行道分界线示例 DB5117/T 85 2023 26 6.3.2 禁止跨越同向车行道分界线 6.3.2.1 对不允许车 辆变换车道 或短时越线 行驶的路段，应设置白 色实线；对 仅允
