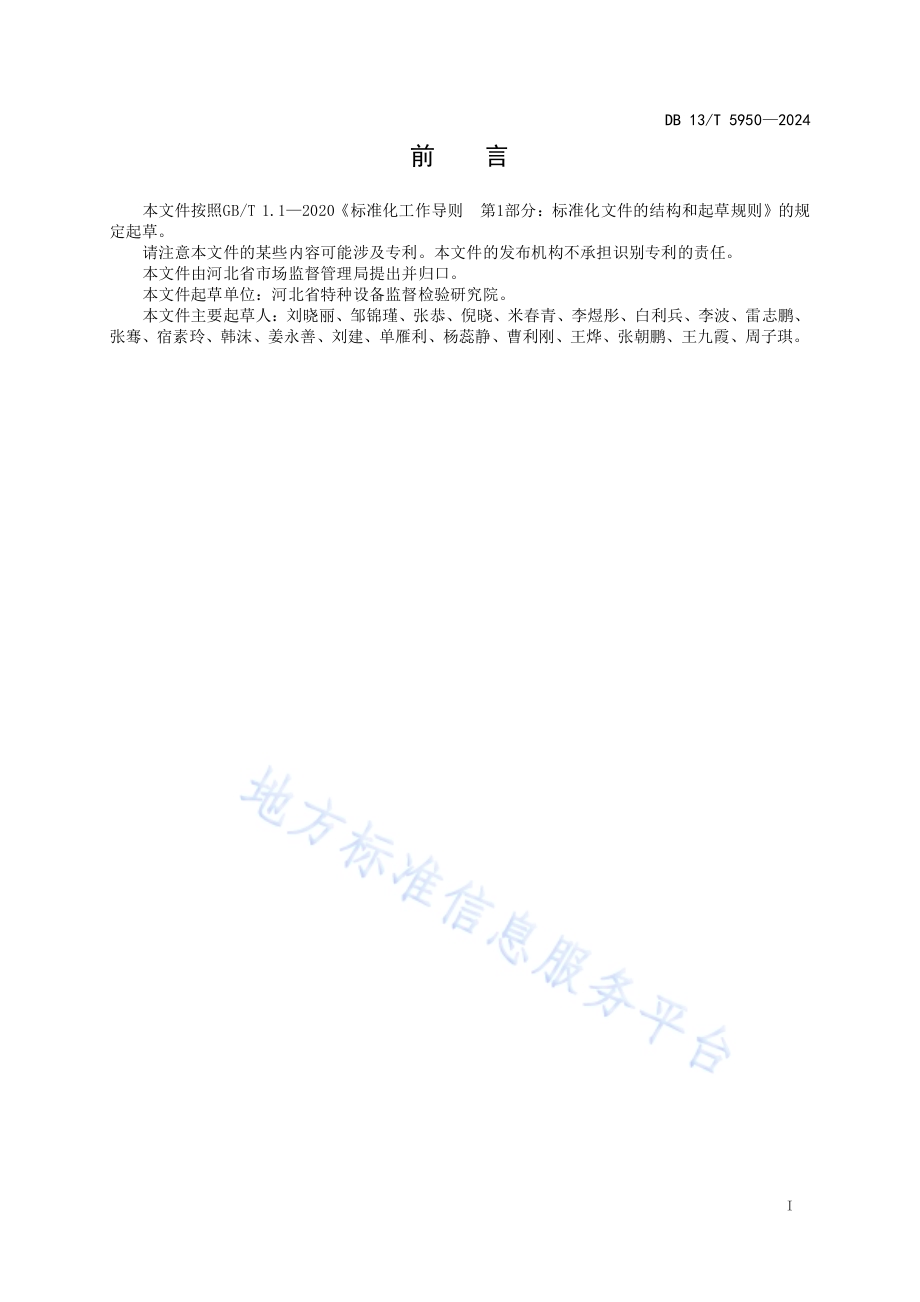

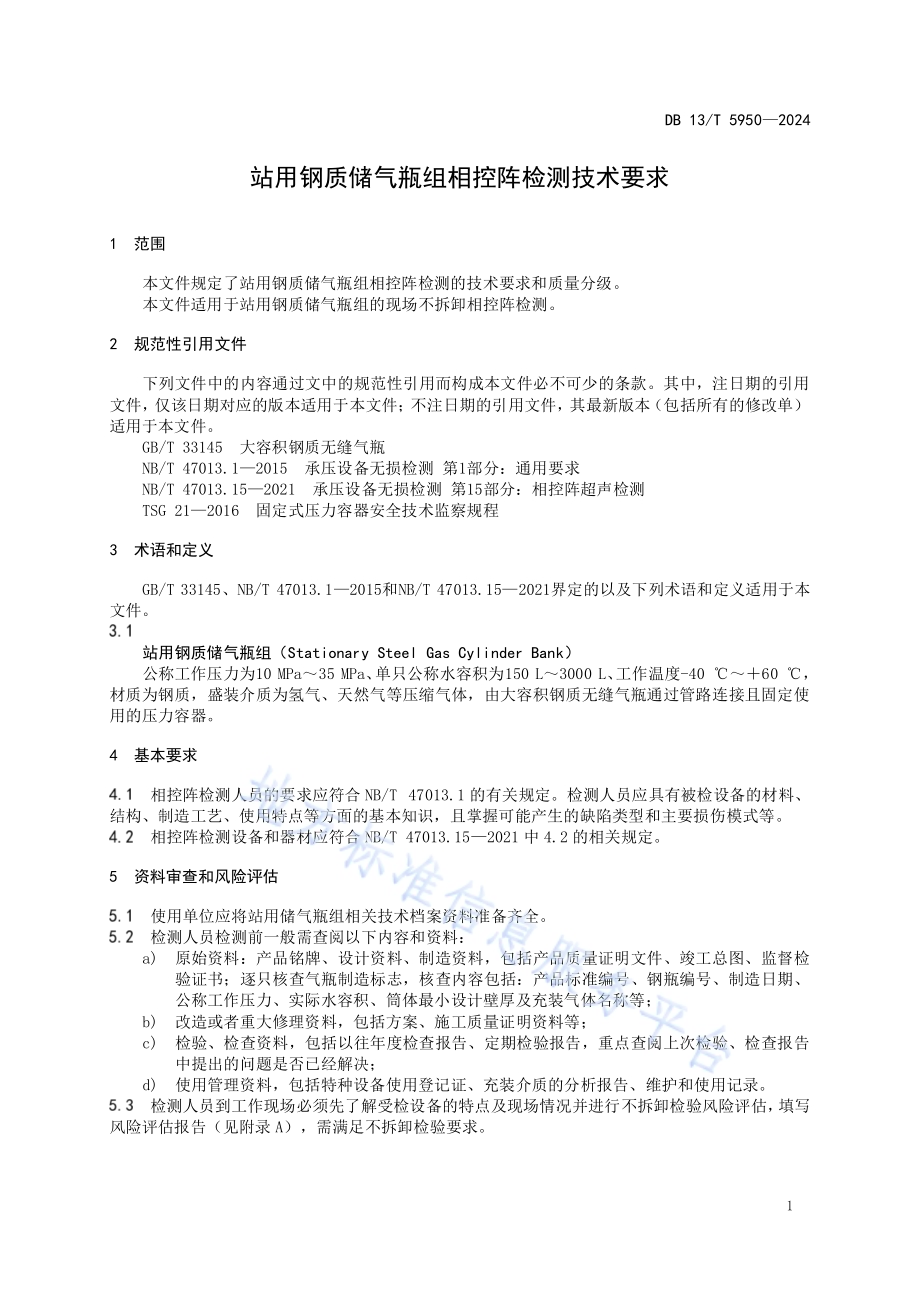

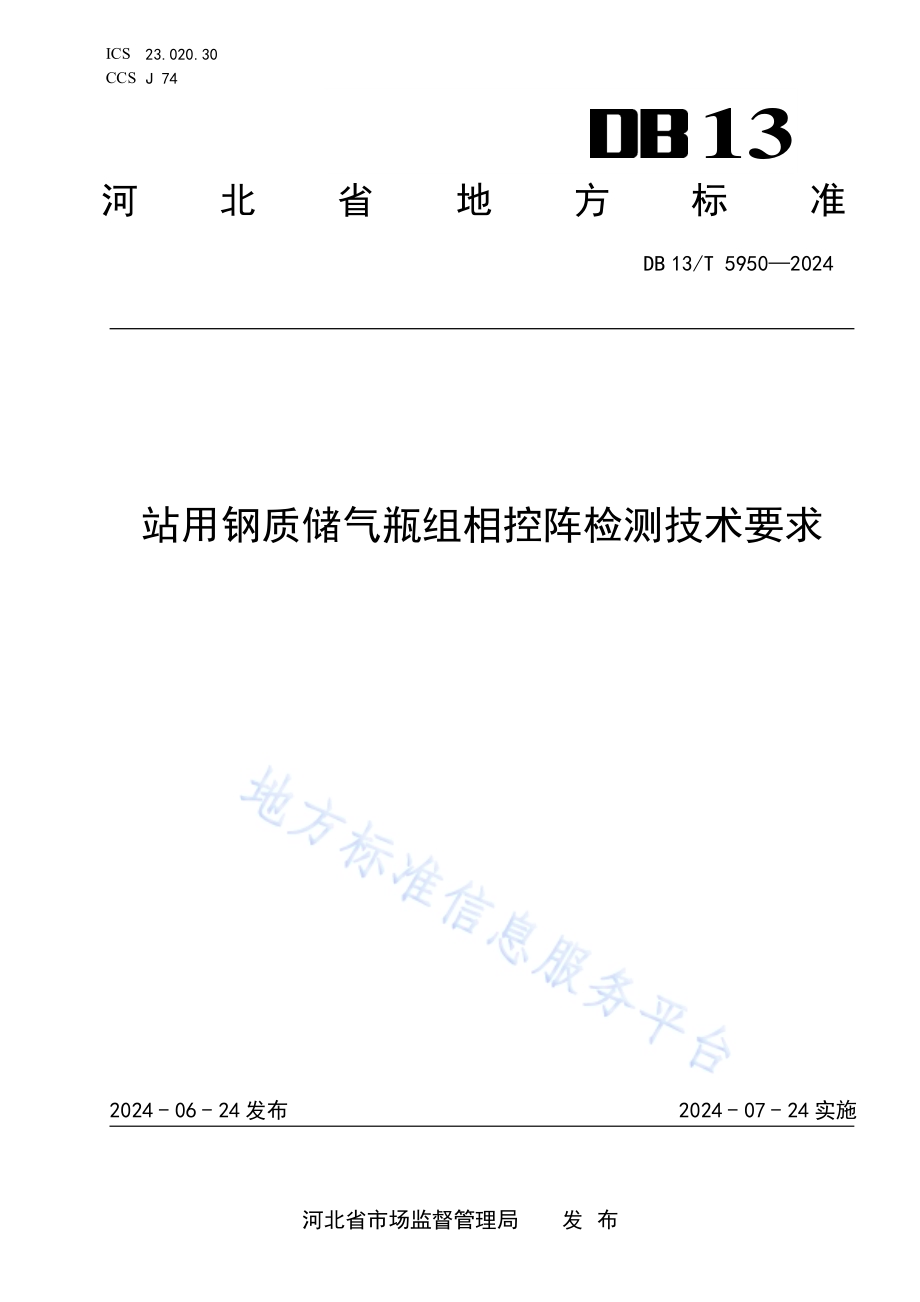

ICS 23.020.30 CCS J 74 13 河北省地方标准 DB 13/T 5950 2024 站用钢质储气瓶组相控阵检测技术要求 2024-06-24 发布 2024-07-24 实施 河北省市场监督管理局 发 布 DB 13/T 59502024 I 前 言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由河北省市场监督管理局提出并归口。本文件起草单位：河北省特种设备监督检验研究院。本文件主要起草人：刘晓丽、邹锦瑾、张恭、倪晓、米春青、李煜彤、白利兵、李波、雷志鹏、张骞、宿素玲、韩沫、姜永善、刘建、单雁利、杨蕊静、曹利刚、王烨、张朝鹏、王九霞、周子琪。DB 13/T 59502024 1 站用钢质储气瓶组相控阵检测技术要求 1 范 围 本文件规定了站用钢质储气瓶组相控阵检测的技术要求和质量分级。本文件适用于站用钢质储气瓶组的现场不拆卸相控阵检测。2 规范性引用 文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 33145 大容积钢质无缝气瓶 NB/T 47013.12015 承压设备无损检测 第1部分：通用要求 NB/T 47013.152021 承压设备无损检测 第15部分：相控阵超声检测 TSG 212016 固定式压力容器安全技术监察规程 3 术语和定义 GB/T 33145、NB/T 47013.12015和NB/T 47013.152021界定的以及下列术语和定义适用于本文件。站用钢质储 气瓶组（Stationary Steel Gas Cylinder Bank）公称工作压力为10 MPa35 MPa、单只公称水容积为150 L3000 L、工作温度-40 60，材质为钢质，盛装介质为氢气、天然气等压缩气体，由大容积钢质无缝气瓶通过管路连接且固定使用的压力容器。4 基本要求 相控阵检测人员的要求应符合 NB/T 47013.1 的有关规定。检测人员应具有被检设备的材料、结构、制造工艺、使用特点等方面的基本知识，且掌握可能产生的缺陷类型和主要损伤模式等。相控阵检测设备和器材应符合 NB/T 47013.152021 中 4.2 的相关规定。5 资料审查和 风险评估 使用单位应将站用储气瓶组相关技术档案资料准备齐全。检测人员检测前一般需查阅以下内容和资料：a)原始资料：产品铭牌、设计资料、制造资料，包括产品质量证明文件、竣工总图、监督检验证书；逐只核查气瓶制造标志，核查内容包括：产品标准编号、钢瓶编号、制造日期、公称工作压力、实际水容积、筒体最小设计壁厚及充装气体名称等；b)改造或者重大修理资料，包括方案、施工质量证明资料等；c)检验、检查资料，包括以往年度检查报告、定期检验报告，重点查阅上次检验、检查报告中提出的问题是否已经解决；d)使用管理资料，包括特种设备使用登记证、充装介质的分析报告、维护和使用记录。检测人员到工作现场必须先了解受检设备的特点及现场情况并进行不拆卸检验风险评估，填写风险评估报告（见附录 A），需满足不拆卸检验要求。DB 13/T 59502024 2 检测前应按 TSG 212016 的规定，根据站用储气瓶组使用年限、运行状况、上次检验情况等因素合理制定检测方案，应包括：时间安排、检测模式、检测所用设备、检测范围、施工组织等内容。6 检测程序 设备准备 6.1.1 使用单位应将站用储气瓶组外表面有碍检测的杂物清除干净，对瓶体表面进行清洗，确保表面干净润湿，没有明显凸起。6.1.2 检测单位应对相控阵检测仪、线缆（编码器线等）、相控阵探头、两轴移动控制器、二维电机驱动扫查架、相控阵扫描系统（简称电控柜电脑）、测厚仪、超声波检测仪等检测及辅助设备和工具进行检查，确保设备处于完好工况。需检定或校准的设备，应当在有效的检定或者校准期内。6.1.3 仪器检查测试应符合以下要求：a)按实际检测状态连接设备，确保接连正确；b)对线缆进行检查，确保信号正常；c)对相控阵检测仪器进行系统检查，包括系统状况和机器电量；d)对相控阵检测仪器、探头及组合性能进行测试，性能应符合 NB/T 47013.152021 中4.2.2.3 的相关规定；e)对电控柜电脑进行检查，包括软件和系统电量，进行软件测试和模拟检查；f)对其他设备及工具进行检查，确保处于完好工况。检测工艺文 件 执行NB/T 47013.152021中4.3的相关要求。探头 探头应符合如下要求：a)根据检测需求可选用平面线阵列或曲面线阵列探头，探头标称频率推荐采用 2 MHz10 MHz。b)采用自动检测，相控阵仪器支持的最大探头晶片数不低于 64；采用手动检测，相控阵仪器支持的最大探头晶片数不低于 16。对比试块 6.4.1 对比试块的定制应满足 NB/T 47013.152021 中 4.2.3.2.3 专用对比试块的相关要求。6.4.2 采用专用对比试块，试块厚度与被测瓶组壁厚相差不超过 10%。6.4.3 在对比试块直筒段，沿周向和轴向分别在内、外表面线切割 60V 型槽作为线性缺陷的参考反射体，长度（24.50.5）mm，深度（1.00.05）mm；在内表面开深度为 2 mm 平底孔，直径分别为 1 mm、2 mm、3 mm，作为腐蚀缺陷的参考反射体。灵敏度的确 定 6.5.1 线性缺陷 将对比试块内表面60 V型槽作为参考反射体，找到最高波幅，调节增益至波高幅度达 80%，记录信号幅值，以此作为基准灵敏度，在实际检验中需根据被测瓶组与试块表面情况差异进行耦合补偿。6.5.2 腐蚀性缺陷 取内表面深度为2 mm、直径为3 mm的平底孔作为腐蚀缺陷的参考反射体，找到最高波幅，调节增益至波高幅度达 80%，记录信号幅值，以此作为基准灵敏度，在实际检验中需根据被测瓶组与试块表面情况差异进行耦合补偿。6.5.3 扫查灵敏度 扫查灵敏度一般比基准灵敏度提高46 dB。DB 13/T 59502024 3 工艺试验与 验证 工艺验证试验应满足NB/T 47013.152021中4.3.3的相关要求。扫查方式 6.7.1 根据气瓶的直径沿圆周方向铺设柔性轨道，安装带有移动电机和探头组的扫查小车。6.7.2 在扫查过程中，移动电机带动小车沿柔性轨道在圆周方向往复移动，柔性轨道端部的电机带动柔性轨道和小车一起沿轴向移动，简体扫查完毕后形成相控阵超声扫描图像。成像显示方 式 成像显示方式，一般采用B型和C型显示。缺陷记录 6.9.1 缺陷回波幅度等于或超过内外表面缺陷参考基准，均判定为缺陷，应记录其位置并采用 6 dB 法测量其指示长度。6.9.2 对于缺陷回波幅度按质量分级被评为级，当其指示长度超过内外表面缺陷参考基准长度时，也应予以记录。6.9.3 记录格式见附录 B。复核内容与 要求 复核内容与要求应满足NB/T 47013.152021中4.3.2.9.2的相关要求。质量分级 质量分级按表1 表1 质量分级 等级 允许缺陷回波幅度 级 Hd50%对比试块缺陷反射体基准 级 50%对比试块缺陷反射体基准Hd对比试块缺陷反射体基准 级 Hd对比试块缺陷反射体基准 注：Hd 指缺陷回波幅度 DB 13/T 59502024 4 A A 附录A（资料性）不拆卸检验 风险评估 报告 表A.1 不拆卸检验 风险评估 报告 记录编号：报告编号：使用单位 单位地址 管理人员 联系电话 使用单位统一社会信用代码 单位内编号 制造单位 设备名称 出厂编号 产品型号 出厂日期 使用登记证号 设备代码 评估主要内容：1、资料齐全，未进行过设备维修改造；2、瓶体外螺纹无严重腐蚀、气瓶与固定法兰的连接稳固；3、充装介质中腐蚀成份含量在相应标准规定范围内、瓶体外表面无严重腐蚀、损伤；4、未发生火灾等事故；5、按期进行年度检查且年检过程中未发现问题；6、上次定期检验为拆卸检验且无影响安全使用的缺陷；7、检验人员认为其他需满足的要求。评估结论 拆卸检验 不拆卸检验 检验员：日期：DB 13/T 59502024 5 B B 附录B（资料性）相控阵检测 记录 操作指导书编号：委托单编号：委托单位 检测地点 仪器型号 仪器编号 探头型号 材质 热处理状态 检测时机 基准灵敏度（dB）扫查灵敏度（dB）耦合剂 扫查方法 直接接触法 耦合补偿（dB）执行标准 DB13/T XXXXXXXX 检测软件名称 检测部位示意图：50%对比试块缺陷反射体基准仪器读数（dB）内表面60V 型槽 外表面60V 型槽 内表面32平底孔 轴向 周向 轴向 周向 对比试块人工缺陷扫描图 数据文件名 缺陷部位 DB 13/T 59502024 6 缺陷当量 缺陷长度 缺陷部位扫描图 DB 13/T 59502024 7 质量分级：检测：年 月 日 审核：年 月 日 DB 13/T 59502024 8 C C 附录C（资料性）相控阵检测 报告 记录编号：报告编号：委托单位 检测地点 仪器型号 仪器编号 探头型号 材质 热处理状态 检测时机 扫查灵敏度（dB）耦合补偿（dB）耦合剂 扫查方法 直接接触法 执行标准 DB13/T XXXXXXXX 检测软件名称 检测部位示意图：50%对比试块缺陷反射体基准仪器读数（dB）内表面60V 型槽 外表面60V 型槽 内表面32平底孔 轴向 周向 轴向 周向 对比试块人工缺陷扫描图 数据文件名 缺陷部位 DB 13/T 59502024 9 缺陷当量 缺陷长度 缺陷部位扫描图 DB 13/T 59502024 10 质量分级：检测：年 月 日 审核：年 月 日
