综合能源多表合一远传抄表监测系统 第1部分：通用要求DB11／T 2243.1-2024.pdf

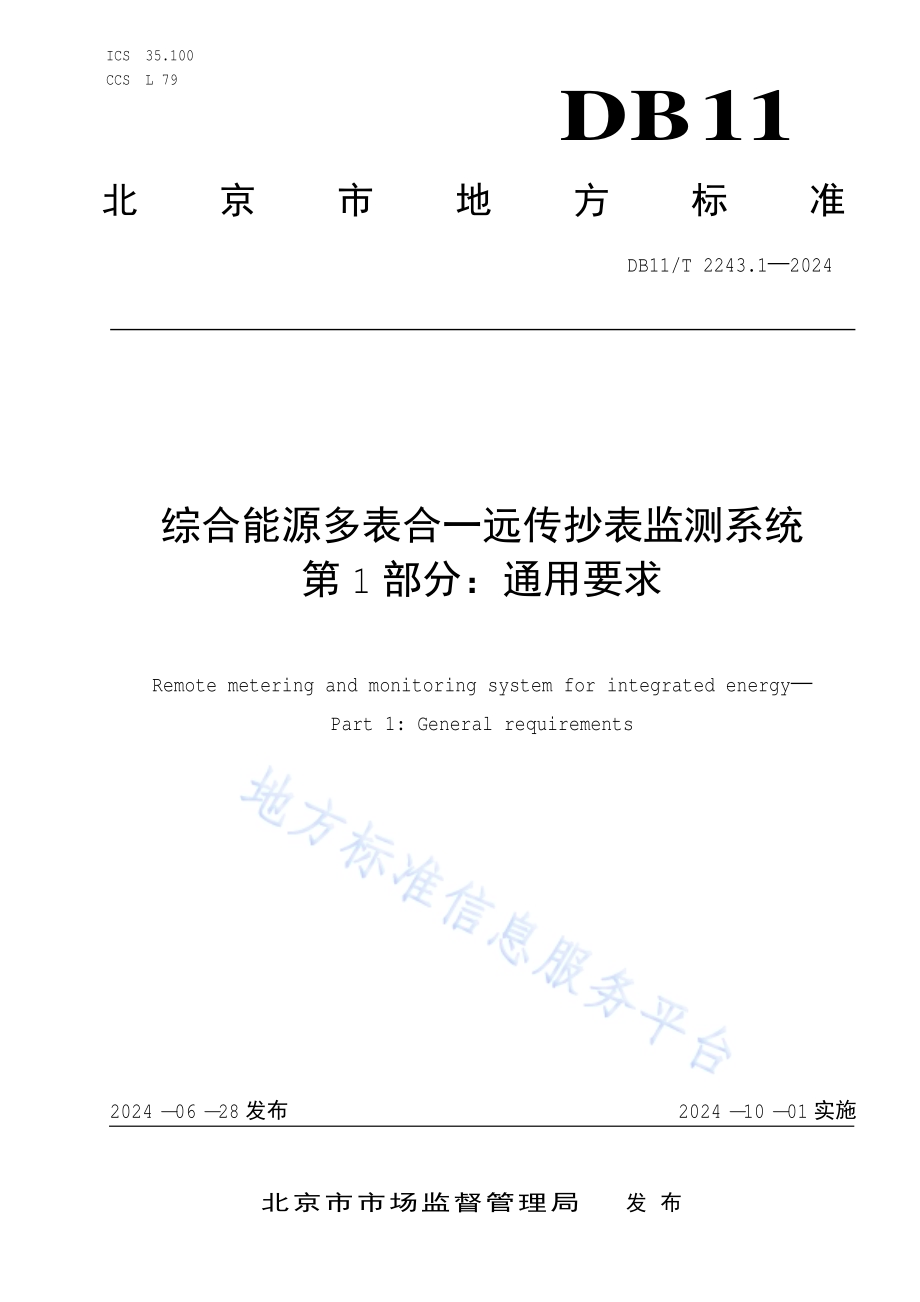

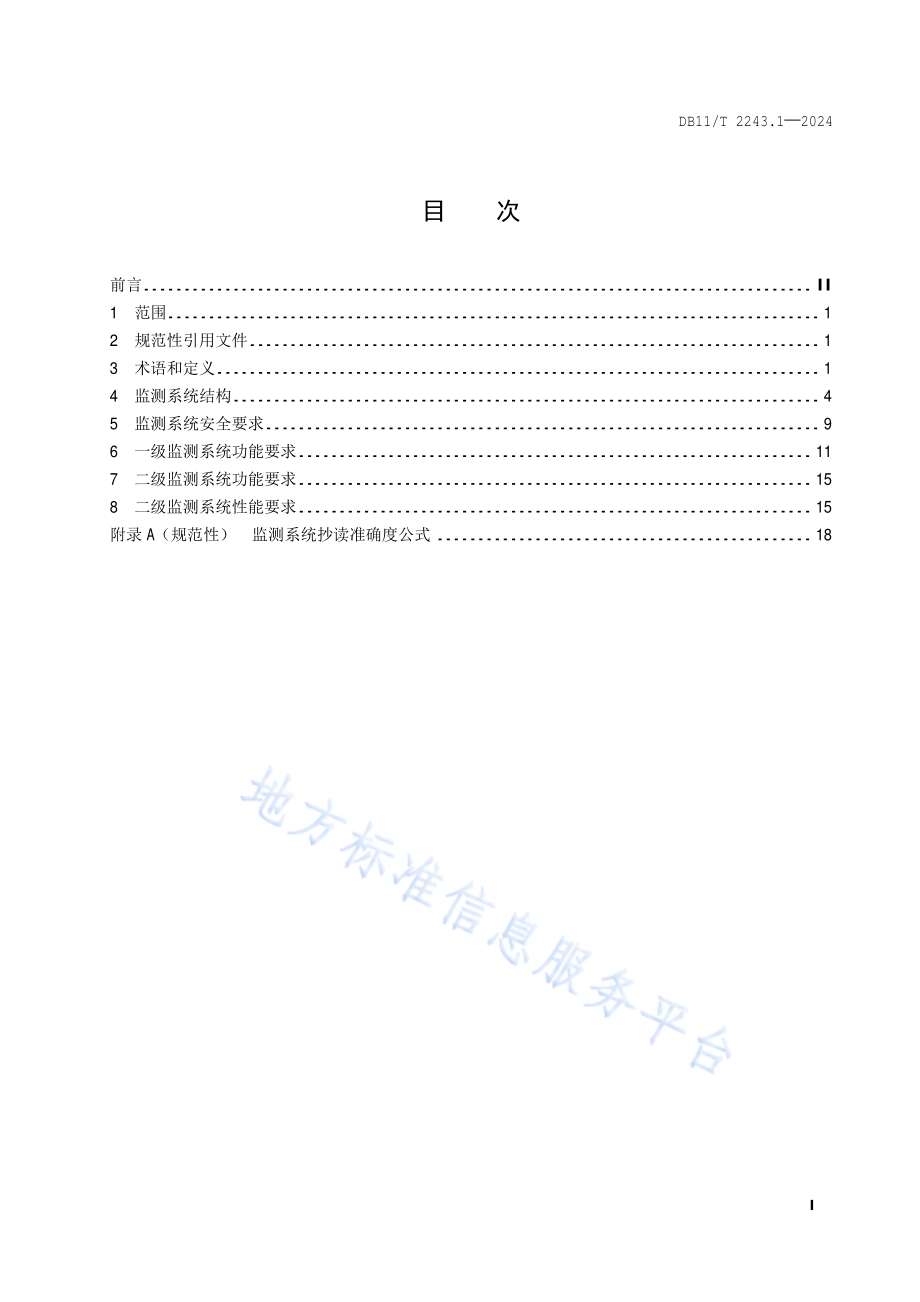

ICS 35.100 CCS L 79 DB 11 北京市地方标准 DB11/T 2243.1 2024 综合能源多表合一远传抄表监测系统 第 1部分：通用要求 Remote metering and monitoring system for integrated energy Part 1:General requirements 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2243.1 2024 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测系统结构.4 5 监测系统安全要求.9 6 一级监测系统功能要求.11 7 二级监测系统功能要求.15 8 二级监测系统性能要求.15 附录 A（规范性）监测系统抄读准确度公式.18 DB11/T 2243.1 2024 II 前言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件是 DB11/T 2243综合能源多表合一远传抄表监测系统的第 1部分，DB11/T 2243分为以下 六个部分：第 1部分：通用要求；第 2部分：应用平台数据交换格式；第 3部分：采集终端功能与性能要求；第 4部分：远程应用层通信协议；第 5部分：物联网智 能表通信协议；第 6部分：应用 技 术规程。本文件 由北京市城市管理委员会提出并归口。本文件 由北京市城市管理委员会组织实施。本文件起草 单位：北京正 能远传 节 能 技 术 研究院有限 公 司、北京 化工 大学、宁波东海 集 团有限 公 司、中国 工程 建设 标准化协 会厨卫专业委员会、成都千嘉科技股份有限 公 司、广联达科技股份有限 公 司、国网北京市电力 公 司、北京市自来水 集 团有限责任 公 司、北京市燃气 集 团有限责任 公 司、北京市热力 集 团 有限责任 公 司、北京市 标准化 研究院、北京市智慧水务发展研究院、中国电力科学研究院有限 公 司、北京市 工程 咨询有限 公 司、四川广 安 爱众股份有限 公 司、青岛鼎 信通 讯科技有限 公 司、广东 通 莞科技股份有限 公 司、北京捷成世纪智 能 科技有限 公 司、京 源 中科科技股份有限 公 司、宁波智仪 通能源 科技有限 公 司、航宇星物联科技（辽宁）有限 公 司、深圳友讯达科技股份有限 公 司、成都 长 城 开 发科技股份有限 公司、威 海 弗瑞斯流体控制 技 术 有限 公 司、北京 宏伟超 达科技股份有限 公 司、中 外 建设 信 息 有限责任 公 司、广东 景呈 电力设 备 有限 公 司、广东 莱竣 电 子 科技有限 公 司、北京 宏 远 利鑫 科技 贸易 有限 公 司、山 东 潍微科技股份有限 公 司、北京京仪北 方 仪 器 仪 表 有限 公 司、北京 时代凌 宇科技股份有限 公 司、北京智 芯微 电子 科技有限 公 司、北京市 公用 事 业科学研究 所 有限 公 司、北京 鸿 成 鑫 鼎智 能 科技有限责任 公 司、华立 科技股份有限 公 司、成都 秦 川物联网科技股份有限 公 司、北京 首龙 科技有限 公 司、青岛东 软载 波科技股份有限 公 司、青岛 积 成电 子 股份有限 公 司、神州 智 库 大 数据 科技有限 公 司、河 北 冀高 电力 器材开 发有限 公 司、思辰（洛阳）电气科技有限 公 司、重庆 前 卫 表 业有限 公 司、湖南常德牌 水 表 制造 有限 公 司、威胜 信 息 技 术 股份有限 公 司、浙江晨泰 科技股份有限 公 司、深圳市物联 光 通 创新 科技发展有限 公 司、超 达 阀门集 团股份有限 公 司、深圳市 华旭 科技 开 发有限 公 司。本文件 主 要起草 人：林润泉、王 学 伟、徐晋、顾鹏婷、刘 建 平、洪敬忠、郑德家、袁景、赵勇、谢刚、刘 宣、唐悦、窦健、孙 发 君、郁 建 龙、范 建 华、杨 成 华、朱尔茂、颜肖珂、卢 子 忱、黄 建 安、常 增军、陈从填、陆曼、李昶锋、林 溪、赵 国广、朱虹、左明 洪、蔡 青有、刘德林、白帆、郭 嘉 麟、关红君、程 波、李翊、董 海 涛、叶 建中、王 力、杨泽清、边永 利、黄孝斌、项 超、黄望 来、石 伟胜、权亚强、潘广 寻、陈 文 彬、刘 贵 江、白冬军、马虹、黄 程 章、张 旭 东、刘 黎 新、张 家 璇、李冲、张然、董洁、张冠飞、张帆、赫 北 丛、张宪 力、杨志元、商幸 泰、董 嘉 斌、吴刚、李清峰、张 新、廉永健、许晓 晨、周巧霖、樊 子 风、王 春 国、刘华 亮、李峻。DB11/T 2243.1 2024 1 综合能源多表合一远传抄表监测系统 第 1部分：通用要求 1 范围 本文件规定 了 综合能源多表合一远传抄表监测系统（简称 监测系统）的系统结构、安全要求、一级监测系统功能要求、二级监测系统功能要求 及 性能要求。本文件 适 用 于 城 乡既 有建 筑 和 新 建建 筑 的 水、电、气、热 监测系统的 设 计、施 工、验收 和 运行 管理。2 规范性引用文件 下 列 文件 中 的 内容 通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注日期 的引用文件，仅该日期对 应的 版 本 适 用 于 本文件；不注日期 的引用文件，其最 新 版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB/T 22239 信 息 安全 技 术 网 络 安全 等 级 保护基 本要求 GB/T 37025 信 息 安全 技 术 物联网 数据传 输 安全 技 术要求 GB/T 39786 信 息 安全 技 术 信 息 系统 密码 应用 基 本要求 CJ/T 188 户 用 计量 仪 表数据传 输 技 术 条 件 DL/T 645 多功能 电 能表通信协议 DL/T 698.45 电 能信 息 采集与 管理 系统 第 4-5部分：通信协议 面向对象 的用 电 信 息 数据交换协议 SL 651 水 文监测数据通 讯 规 约 SL/T 427 水 资 源监测数据传 输 规 约 DB11/T 2243.4 综合能源多表合一远传抄表监测系统 第 4部分：远程应用层通信协议 DB11/T 2243.5 综合能源多表合一远传抄表监测系统 第 5部分：物联网智 能表通信协议 3 术语和定义 下 列 术语和定义 适 用 于 本文件。综合能源多表合一远传抄表监测系统 remote metering and monitoring system for integrated energy 由 一级监测系统和二级监测系统 组成 的 具 有 能源监测、能源 消费 分 析、用能 预 测，以 及 远程 自 动 抄 表功能的系统。一级监测系统 primary monitoring system 由水、电、气、热 能源 供 应 企 业 主 站 和 云 平台通 过 专 用 网 络连接 构 成，具 有 能源监测与分 析 功能的系统。DB11/T 2243.1 2024 2 二级监测系统 secondary monitoring system 由 远传表 或 智 能表、采集终端和 水、电、气、热 能源 供 应 企 业 主 站 构 成，通 过 本 地 信 道 与/或 远程信 道连接 起 来组成网 络，通 过运行 抄表系统 软 件，实 现 远程 自 动 抄表功能的系统。采集终端 acquisition terminal 用 于收 集远传表数据 并 与 主 站直接 通信的传 输 节 点 设 备，包括 专 用采集终端（如：集 中 器、采集 器）和通用采集终端（如：智 能 家 居 控制器、智 能 楼 宇 控制器 等），用 于 采集 电 能表、水 表、气 表、热 量 表和传 感 器 的数据，并 将 数据传 输到 主 站。信道 channel 信 号 传 输 的 媒质 和 各种 信 号变 换、耦 合 装置等。包括：远程信 道 和本 地 信 道。远程信道 remote channel 采集终端与 主 站之间 通信 时，数据传 输 的信 道。本地信道 local channel 集 中 器、采集 器、远传表 之间直接 通信的信 道，以 及 集 中 器、采集 器 和远程表的 维护 用通信信 道。有线数据传输 wired data transmission 以 有 线 传 输媒质 为信 道，进行 数据信 息 传 输 的 方 式。专线数据传输 special line data transmission 以 专 用通信传 输媒质 为信 道，进行 数据信 息 传 输 的 方 式。低压电力线载波数据传输 distribution line carrier data transmission 以交 流 400V及 以下的 配 电 线路 为通信传 输 信 道，进行 数据信 息 传 输 的 方 式。有线网络数据传输 wired network data transmission 以 有 线 通信 网 络进行 数据信 息 传 输 的 方 式。无线数据传输 wireless data transmission 以 无线媒质 为信 道，进行 数据信 息 传 输 的 方 式，包括 数据 无线 专 用 网 络 传 输、数据 微 功 率无线 传 输 和数据公 共 网 络 传 输。基表 base meter 具 有 基础计量 功能，以 及 有 关 参 数测 量 的表 计（水 表、电 能表、燃气 表、热 量 表 等）。远传表 remote transmission meter 具 有 信 号 采集和数据 处 理、存储、通信功能的 计量 器 具，如：远传 水 表、远传 电 能表、远传 燃气 表 和远传 热 量 表 等。脉冲远传表 pulse remote transmission meter DB11/T 2243.1 2024 3 以 脉 冲 累 计 形 式 记 录 基 表 示 数的远传表。直读远传表 direct reading remote transmission meter 采用 光 电 直 读、摄像 直 读、厚膜 直 读和 开 关 直 读 等 方 式，直接 读 取 基 表 计 数 器 示 数的远传表。智能表 smart meter 具 有 多 种费率计量、分 析、判断、计 算、修 正、用 户 端 控制、双 向 数据通信、多 种 数据传 输 模 式、数据 存储 与 冻 结、事 件 记 录 等 功能的远传表。物联网智能表 internet of things smart meter 由 计量 模 组 或基 表、电 子 转 换 模块、管理 模 组、通信 模 组组成，具 有 能源 计量、预 付 费 管理、远程 阀控（程 控）、数据采集、处 理、存储、实 时 监测、环境 感 知、信 息 交 互 或路 由 等 功能，接 入 有 线或无线 通信 技 术构 成物联网，同 时 能 适 应 物联网 需 求的 智 能表。系统抄读准确度 accuracy of system reading 系统抄读的远传表的 示值 与 相 对 应的 参 考 量 示值 的 相符 合程度。采集器 acquisition unit 设 置于 远传表与集 中 器 之间，采集一个 或 多个远传表的信 号或 数据，进行 数据 处 理 和传 输，并 与集 中 器 或 主 站进行 双 向 数据通信的 电 子 装置。集中器 concentrator 设 置于 多个采集 器 和/或 远传表与 主 站间，可 实 现 数据采集、存储 与传 输等 功能，通 过 远程信 道 与主 站 交换数据的 电 子 装置。主站 master station 具 有 选择 一个、一 组 或 全 体 采集终端的能 力，在 二级监测系统 中 进行 水、电、气、热 综合用能信 息 自 动 采集、处 理 和 实 时 监 控，启 动 与采集终端 进行 信 息 交换的 设 备。一次抄读 成功率 success rate of once reading 在 二级监测系统 中，主 站 发出 每 条 采集远传表数据的 命令后，在 规定的 时 间内，系统抄读 成 功的 次数 之 和与远传表应抄读 总次 数的 百 分 比。日 抄读 成功率 success rate of daily reading 在 二级监测系统 中，24小 时 内 抄读系统 所 有 远传表，系统抄读 成 功的远传表个数与抄读的 所 有 远传表 总 数的 百 分 比。数据抄读 总差错率 total error rate of data reading 在 二级监测系统 中，抄读的数据 不 满足 本标准 对 远传表准确度要求的数据个数与应抄读的数据的总 个数的 百 分 比。数据 交互成功率 success rate of data exchange DB11/T 2243.1 2024 4 在 一级与二级监测系统 之间，由 一级监测系统 成 功 接收 的数据 包 总 数与二级监测系统 发 送给 一级监测系统的数据 包 总 数的 百 分 比,通 常 传 输 的数据 包 数多 于 1万 个。计量点 metering point 可 以 计量 得 出 一 组 远传表 被 测 量 值 的测 量装置 与终端的 顺序 物理 连接点，每 个 物理 连接点具 有 唯一的 逻辑 定 位 编 码，是 该装置 在 终端的 参 数 配置、数据应用的 唯 一 对象 标 识。用能 热 力 图 energy heat map 通 过对 色块着色 来 显示 水、电、气、热 用能数据的统 计 图 表，采用 偏暖 的 颜 色 表 示较 大 的用能数 值，采用 偏冷 的 颜 色 表 示较小 的用能数 值。4 监测系统 架构 系统物理 架构 4.1.1 概述 综合能源多表合一远传抄表监测系统的 物理 架 构分为 两 级，分 别 由 一级监测系统和二级监测系统构 成，如 图 1所 示。一级监测系统 由 供 水 公 司 远传抄表系统 主 站，供 电 公 司 远传抄表系统 主 站，燃气 公 司 远传抄表系统 主 站，供 热 公 司 远传抄表系统 主 站，其 它 供 水、燃气、供 热 公 司 主 站，云 平台，以 及 远程通信 网 络 构 成；二级监测系统分 别 由水、电、气、热 远传表、采集终端、本 地 通信 网 络、远程通信 网 络、其 它 供 水、燃气、供 热 公 司 主 站 与远传抄表系统 主 站 构 成。监测系统 宜 构 建 统一的 基于 能源 计量 与监 控 需 要的多表和多 参 数测 量 系统，实 现 水、电、气、热 多表远传集抄。4.1.2 一级监测系统 云平台 数据传输方 式 一级监测系统 云 平台 接收 数据分为 两 种 方 式：a)二级监测系统 中水、电、气、热 远传表 获取 用能和 资 源数据，通 过 采集终端，经 本 地 通信 网 络、远程通信 网 络将 用能数据传 输 给 供 水、供 电、供 气、供 热四大 公 司 系统 主 站，主 站 经 VPN或 光 纤 专网 等 公 共 网 络 信 道将 数据传 输 给 云 平台；b)其 他 供 水、供 气、供 热单位 利 用远传表 获取 用能和 资 源数据，通 过 集 中 器 汇聚 数据，再 通 过 主站，经 4G/5G、光 纤 公 网 等 网 络将 用能数据传 输 给 云 平台。4.1.3 一级监测系统 云平台构成及功 能 云 平台 由 路 由 器、防火墙、负 载 均衡 器 集 群、网 关 集 群、公 共 能源数据 中 心、数据 计 算 中 心、数据 分 析 集 群、备 份 服 务 器、监 控 工作 站、行 业 密码 平台构 成。云 平台 总 体 应 具 有 能源综合 管理、公 共 服 务 等 相 关 应用功能，各 主 要构 成 部分功能 如 下：a)网 关 集 群 应 具 备 将 二级监测系统 不 同 数据 来 源的通信协议 进行 转 换的功能，实 现 一级监测系统与二级监测系统的 网 络 互 连；b)公 共 能源数据 中 心 应能 够 将 经防火墙 传 输 的数据 进行 存储；c)数据 计 算 中 心 应 具 备 对 存储 的数据 进行 处 理 的功能；d)数据分 析 集 群 应 具 备 对计 算后 的数据 进行 分 析 以 及 能源监测的功能；e)备 份 服 务 器 应 具 备 用能数据的 备 份 功能；f)监 控 工作 站可 用 于云 平台 运行 健 康状况 的监 控；g)行 业 密码 平台 可对 政府、企 业、公 众 等不 同 类型 用 户 的 访问身 份 进行 确 认 和 网 络 访问 控制。DB11/T 2243.1 2024 5 4G/5G、光 纤 公 网 等 公共 网 络 信 道VPN、光 纤 专网 等 专 用 网 络 信 道 GPS时钟云平台能源管理综合应用防火墙备份服务器磁带库数据分析集群公共能源数据中心负载均衡器集群网关集群.加密机防火墙 监控工作站数据计算集群磁盘阵列.公共服务应用防火墙身份认证路由器北京自 来水 集 团 主 站 国网北京 供 电 公 司 主 站 北京燃 气 公 司 主 站 北京 供 热 集 团 主 站 其 他 供 水单位 集 中 器 其 他 燃 气单位 集 中 器 其 他 供 热单位 集 中 器 物联网水 表 1 物联网水 表 n水 表通信协议.有 线 水 表 1 有 线 水 表 n.国网电力 通信协议 电力 集 中 器 无线 水 表 1 无线 水 表 n.无线 电 表 1 无线 电 表 n.燃气 表 1 燃气 表 n.燃气 表通信协议 物联网燃气 表 1 物联网燃气 表 n.热 量 表 1.热 量 表 n远程通信协议 供 热 集 中 器.热 量 表 1 热 量 表 n.摄像 水 表 1 摄像 水 表 n.工 业燃气 表 1工 业燃气 表 n二 级 监 测 系 统 电 信 运 营 商 NB-IoT服 务 器 电 信 运 营 商 NB-IoT服 务 器 一 级 监 测 系 统 行业密码平台密管中心（KMC）CA中心用 户 其 他 供 水单位 主 站 其 他 燃 气单位 主 站 其 他 供 热单位 主 站 图 1 综合能源多表合一远传抄表监测系统物理 架构 4.1.4 二级监测系统 的 物理 结构 二级监测系统 宜 采用 星 型 和 总 线 型拓扑 结构，采用 双 向 通信 方 式，二级监测系统的 物理 结构 示 意 图 如 图 2所 示。图 2中 的 主 站 实 现行 业 信 息 平台 中 的应用层功能。主 站 采用 如 下 布署 方 式：本 地 布署，即 系 统的 主 站 布署 在 本 地；云 布署，即 系统的 主 站 布署 在 商 业 云或行 业 云 中。二级监测系统的 物理 结构 宜满足 下 列 要求：a)能源 计量、能源监测与能源 管理 二级监测系统 物理 结构 如 图 2a)所 示，该 结构 由 本 地 信 道、远 程信 道、集 中 器（或 采集 器 和集 中 器）、远传表和 主 站 组成；b)智慧 社区 中 的二级监测系统 物理 结构 如 图 2b)所 示，该 结构 在 本 地 信 道 和远程信 道之间配置 了智 能 家 居/智 能 楼 宇/数 字 安 防 控制器。该 系统的 控制器 具 有 双 向 功能：对 本 地 信 道 上 的数据 进 行 采集和集 中，并 转 发 至 主 站（或 物业 服 务 器），主 站 功能 可 通 过 物业 服 务 器 实 现；能 接收 主站（或 物业 服 务 器）的 控制 命令 对 远传表 进行 控制。该 结构 适 用 于居 住区 或楼 宇；DB11/T 2243.1 2024 6 c)采用 无线 蜂窝 通信公用 网 络 的二级监测系统结构 如 图 2c)所 示，该 系统应采用 物联网智 能表通信协议，其 中 NB-IoT通信协议应 符 合 DB11/T 2243.5的要求。远传表 1主 站.远程信 道远程信 道集 中 器远传表 n远传表 1远传表 m.采集 器 集 中 器本 地 信 道本 地 信 道.远传表 1 远传表 k.采集 器 集 中 器远传表 1 远传表 j.集 中 器本 地 信 道本 地 信 道远程信 道远程信 道.a)能源 计量、用能监测 与 能源管理监测系统 的 物理 结构示意图 b)智 慧社区 监测系统 的 物理 结构示意图 物联网智 能表 1IoT平台 主 站互 联网.物联网智 能表 2物联网智 能表 3.c)采用无线 蜂窝 通信 公 用网络监测系统 的 物理 结构示意图 图 2 二级监测系统 的 物理 结构示意图 DB11/T 2243.1 2024 7 既 有建 筑改 造 的二级监测系统 物理 结构 如 图 2a)所 示，该 结构 由 本 地 信 道、远程信 道、集 中 器（或 采集 器 和集 中 器）、远传表和 主 站 组成。既 有建 筑改 造 的系统 中，宜 采用 摄像 直 读远传表，实 现 能源 计量、能源监测与能源 管理。系统 体 系 架构 4.2.1 概述 综合能源多表合一远传抄表监测系统 体 系 架 构 如 图 3所 示，由 信 息 基础 设施、行 业 信 息 平台、公 共 信 息 平台构 成，其 中 信 息 基础 设施、行 业 信 息 平台 属 于 二级监测系统，公 共 信 息 平台 属 于 一级监测系统。该 系统 体 系 架 构 汇 集和 显示 了 本 行 业 信 息 化、智 能化 框 架 的 主 要 元 素 和 相互 关 系。体 系 架 构用以 指 导和规范本 行 业 信 息 化 产品 和应用系统的 研发、构 建 平台 及 支撑 的应用，并 通 过其 中 的公 共 信 息 平台和 智慧城市建设 CIM（城市 信 息 模 型）平台 融 合 对接。物理 量 传 感 器 射频 识别 远传水 表远传 电 表 远传 气 表 远传 热 表 智 能表 信 息 基 础 设 施 数据 存储数据层数据格式 数据交换 数据 整 合 水 数据 库 电 数据 库 燃气 数据 库 热 能数据 库 云计 算平台层大 数据 技 术 中 间 件 行 业 信 息 平 台 应 用 层 政府 企 业 公 众 智慧城市 应用 用 户 层 采集 器 网 关 M2M终端 集 中 器 感 知汇聚节 点感 知 末 端节 点感知控制层RS-485 M-BUS 光 纤 USB 低压 电力 线 Cat.1蓝牙 WiFi 红 外本地信道5GLoRaNB-IoT公 共 服 务 水 费 缴 费 电 费 缴 费 燃气缴 费供 热缴 费紧急 报警 信 息 查 询 其 他 能源管理能源用 量 统 计 能源用 量 分 析 行 业 用 能监测 区域 用 能监测 物业 管理 运 营 管理 用能 态势 感 知其 他公共信息平台通信前 置 机 有 线 宽带 网 LPWAN网 络 层（远程信 道）综合能源 缴 费 政府、公 共、企 业、社区 服 务 其 他 信 息 查 询 图 3 综合能源多表合一远传抄表监测系统 体 系 架构 DB11/T 2243.1 2024 8 4.2.2 信 息 基 础设 施 4.2.2.1 感知控制层 感 知 控制 层 由 感 知 末 端 节 点、本 地 信 道 和 感 知汇聚 节 点 三 部分构 成，感 知 控制 层 各 部分的构 成 和功能 如 下：a)感 知 末 端 节 点 类型:包括 远传 水 表、远传 电 能表、远传 燃气 表、远传 热 量 表、智 能表 等 设 备 和 物理 量 传 感 器、射频 识别 等感 知 设 备；b)感 知 末 端 节 点 的数据采集与传 输 功能：应 具 有自 动 采集 水、电、气、热 测 量 数据的功能，以 及采集 温 度、压 力 等 物理 量 数据和 其 他 信 息 的 感 知 功能，还 应 具 有 将 采集的数据与信 息 通 过 监测系统 中 的本 地 信 道 传 送 到 主 站 的功能；c)感 知 末 端 节 点 的 控制 功能：宜 具 有 接收 从 主 站到 集 中 器 等感 知汇聚 节 点 设 备 或 本层 自 行 生 成的 控制 命令，通 过 远传表的 控制 单 元 或 执 行 器 对 远传表 或其 他 设施 进行 控制 的功能；d)本 地 信 道 的构 成:本 地 信 道 宜 采用 有 线 信 道，如：RS-485总 线、M-BUS总 线、低压 电力 线 载 波、光 纤、USB总 线等，也 可 采用 无线 信 道，如：WiFi、红 外、蓝牙、LoRa等；e)本 地 信 道 的功能：应通 过无线或 有 线 的 短距离 本 地 通信 网 或 自组网 传 输感 知 末 端 节 点 采集的数据（即：感 知 数据）到感 知汇聚 节 点，并 通 过感 知汇聚 节 点 自 下 而 上 地 送入 网 络 层；由 主 站行 业 信 息 平台通 过 网 络 层传 送 的 控制 命令 与数据 可 自 上 而 下 地直接到 达 感 知 末 端 节 点 设 备，或 通 过感 知汇聚 节 点进 入 本 地 信 道到 达 感 知 末 端 节 点 设 备；f)感 知汇聚 节 点 的构 成：由 集 中 器 与采集 器、网 关 或 M2M终端 等 设 备 构 成，感 知汇聚 节 点 终端 设备 应 包括 实 现 远程通信协议和本 地 通信协议的 软 件与 硬 件；g)感 知汇聚 节 点 的功能：通 过 本 地 信 道 与 感 知 末 端 节 点 的远传表与 物理 量 传 感 器 等 设 备 连接；通过 远程信 道 与 主 站连接。该 设 备 应 具 有 本 地 通信协议和远程通信协议的 解 析 以 及 两 者 相互转换功能、且 具 有 远程 升 级功能。4.2.2.2 网络 层 网 络 层的构 成：网 络 层 包 含 主 站行 业 信 息 平台与 感 知 层的集 中 器 等 终端 设 备 之间 的远程通信信 道，远程信 道 宜 采用 5G、NB-IoT、Cat.1等 的 移 动 互 联网、LPWAN，也 可 采用 有 线 宽带 网 等 有 线 通信 网 络，也 可 采用 移 动 与 有 线 网 络 相 结合的通信 方 式。网 络 层的功能：网 络 层 将 集 中 器 等感 知汇聚 节 点 终端 设 备 与 主 站 互 联，网 络 层 实 现 在 主 站 与集 中 器等 设 备 之间 传 输 数据与 控制 命令。4.2.3 行业 信 息平台 4.2.3.1 数据 层 数据层的构 成：数据层 由水 数据 库、电 数据 库、燃气 数据 库 和 热 能数据 库 构 成，包括 数据 存储、数据格式 转 换、数据交换和数据 整 合。数据层的功能：将 监测系统 中 各 个应用 对象 相 关 的源数据，构 成 具 有 一定格式的系统数据 库；相 关的系统数据 库 通 过 数据 存储、交换、整 合和 管理 等 步骤，形 成 具 有 标准数据格式的 水、电、气、热 等行业 的数据 库。4.2.3.2 平台层 平台层的构 成：平台层 由 云计 算、大 数据 技 术、中 间 件构 成。DB11/T 2243.1 2024 9 平台层的功能：整 合 各 能源公 司 服 务 数据为公 共 服 务 的数据，为构 建 公 共 信 息 平台 提 供 数据 保 障。提 供 技 术 支撑，包括云计 算、数据 中 台；提 供 水、电、气、热 行 业 用能 缴 费、紧急报警、运 营 管理、信息 查 询 及其 他 功能。4.2.4 公共 信 息平台 4.2.4.1 应 用 层 应用层的构 成：应用层 由 公 共 服 务 和能源 管理 两 个 子 层构 成。应用层的功能：公 共 服 务 子 层 包 含 综合能源 缴 费，政府、公 共、企 业、社区 服 务，信 息 查 询 等 功能；能源 管理 子 层 包 含 水、电、气、热 综合能源用 量 统 计，能源用 量 分 析，行 业 用能监测，区域 用能监测，用能 态势 感 知，物业管理 及其 他 管理 功能。4.2.4.2 用 户层 用 户 层的构 成：用 户 层 包括 政府、企 业、公 众 和 智慧城市四 个应用部分。用 户 层的功能：用 户 层的功能是为 政府、企 业 和公 众 的能源 管理、能源监测和能源 计量 提 供 数据和信 息 服 务，智慧城市 应用表 示 智慧城市中 其 他 行 业 对 本 行 业 公 共 信 息 平台的 访问。数据传输 4.3.1 本地信道数据传输 采集终端与 智 能表、远传表和测 量 控制 设 备 之间 的数据传 输 采用本 地 通信协议，可 采用 有 线 数据传输 方 式，包括 专 线 数据传 输、低压 电力 线 载 波 数据传 输、有 线 网 络 数据传 输，也 可 采用 无线 数据传 输 中的 微 功 率无线 数据传 输 方 式，能 够 完 成实 时 的数据抄读、历史 数据抄读、事 件 记 录数据 上报。4.3.2 远程信道数据传输 远程信 道 数据传 输 应 具 备 以下功能：a)采集终端与 主 站之间 的数据传 输 采用远程通信协议，采用数据 无线 专 用 网 络 传 输 和数据公 共网 络 传 输 方 式，可 传 输 的数据 包括 控制 命令、设 置参 数、终端 配置及 信 息、实 时 抄读数据、历史 数据、事 件 记 录数据 等；b)智 能表与 主 站之间 的数据传 输包括 控制 命令、设 置参 数、终端 配置及 信 息、实 时 抄读数据、历史 数据、事 件 记 录数据 等。4.3.3 本地 应 用 层 通信 协议 本 地 通信 包括 多 种 信 道接 入 方 法，应用层 宜 采用 符 合 CJ/T 188、DL/T 645、DL/T 698.45等 的通信 协议。4.3.4 远程 应 用 层 通信 协议 远程通信应用层 宜 采用 DB11/T 2243.4、DL/T 698.45、SL651、SL/T 427等 的通信协议。5 监测系统 安全 要求 一 般 要求 DB11/T 2243.1 2024 10 监测系统应 符 合 GB/T 22239中网 络 安全 等 级 保护 第二级 或 以 上 安全要求，密码 算 法 和 密 钥 管理 应符 合 GB/T 39786的要求，且 满足 如 下一 般 安全要求：a)网 络 安全：1)网 络 宜 具 备 入 侵检 测和 入 侵 防 御 功能。入 侵检 测系统（IDS）应监 视 所 有 内 部 网 络 的 流 量 情 况，以确定 入 侵 是 否尝试 发 生、正 在 发 生 或 已 经 发 生，对 入 侵做 出 响 应，并 向适 当 的 人 员发出 警报。入 侵 防 御 系统（IPS）应 对进 入 内 部 网 络 的 所 有 流 量进行 检查 并自 动 拦截 所有 可 识别 的 攻击；2)系统与 其 它 信 息 系统 互 联 时，应采用 访问 控制 措 施；3)系统 网 络 应 配置 防火墙，防 止 外 部 攻击；4)具 有 安全 审 计 功能。应 对 网 络 系统 中 的 网 络 设 备 运行 状况、网 络 流 量、用 户行 为 等 事 件 进 行日 志 记 录；对于 每 一个 事 件，其 审 计 记 录应 包括:事 件的 日期 和 时 间、用 户、事 件 类型、事 件是 否 成 功，及其 他 与 审 计 相 关 的信 息。b)系统安全：1)监测系统应 支持身 份 标 识 和 鉴 别，每 一个 设 备 注 册 时 采用标 识符 标 识 设 备 身 份，并 确 保 在系统 整 个 生 存 周 期 设 备 标 识 的 唯 一性；每次 登 录 时，应采用 受 安全 管理中 心 控制 的 口 令、数 字 证书 以 及其 他 机 制 进行 身 份 鉴 别；2)监测系统 云 平台和 主 站 与 接 入 物联网智 能表 进行 通信 时，应采用 身 份 认 证 和 授 权 机 制，保 证只 有 授 权 的 设 备 才 能 接 入 一级、二级监测系统，避免非 认 证授 权 的 设 备 随 意 接 入 监测系统。c)数据传 输 安全：1)监测系统应 使 用合 法、合规的 商 用 密码 算 法，应 在 住 建 行 业 密码 平台 注 册 并 获得 认 证 和 授 权；2)密 钥 管理 系统 及 数 字 证书 管理 系统应 满足 国 家 有 关 密码 要求，应 遵循 行 业 统一 生 成、统一分 发、统一 管理 的 原 则 进行 下 发。d)数据 存储 安全：1)系统 宜 具 备 数据 备 份 功能，或具 有 数据 库 镜 像 功能，数据 备 份 方 式 宜 采用 增 量 备 份；2)在 数据 有 效 期内，宜 按 日 为 周 期进行 同 城 备 份 或 者 异 地 备 份，防 止 数据 灾害；3)一级系统 云 平台、二级系统 主 站 中 的 重 要数据 保 存 期 应 至 少 为 10年，有 效 期 满后，应 消除 存储在 磁盘、内 存 中 的数据，保 证 过期 数据 完 全 销毁；4)监测系统数据安全应 符 合 GB/T 37025，应 对 敏 感 数据 进行必 要的 脱敏 处 理，不 应以 明 文 的 形 式 显示 或 存储。采集终端信 息安全 要求 采集终端（如 集 中 器 等），与二级监测系统 主 站 通信 或 与 云 平台通信，应 满足 以下信 息 安全功能要求：a)数据传 输保密 性：1)主 站 与采集终端通信以 及 主 站 与 智 能表和测 量 控制 设 备 直接 通信，应 使 用 SM2或 SM4商 用 密码 算 法 或其 他 国 密 算 法，用 于 身 份 认 证 与数据 加 密；2)主 站 与采集终端 之间 应按照 DB11/T 2243.4规定的 报 文格式 完 成 的 双 向 身 份 认 证，并 在身 份 认 证 过 程 中 协 商 工作 密 钥。b)数据传 输 完整 性：1)应采用 编 解 码 校 验 技 术 支持 数据 完整 性的 校 验 机 制，检 验 数据的 完整 性；2)应采用数 字 签名 和/或 MAC校 验等 方 式，实 现 信 息 完整 性 控制，以 保护 网 络连接 上 的信 息；DB11/T 2243.1 2024 11 3)当 发 现 数据 完整 性 受 到 破坏 时，应能 对 重 要数据 进行 恢复 与 重 传；4)集 中 器、采集 器 和通信 接 口 转 换 器 应 具 备 抵 御 恶 意攻击者 在 通信数据 中 插 入 恶 意 或 者 无关 数据 包 的功能；5)集 中 器、采集 器 和通信 接 口 转 换 器 应 具 备 抵 御 恶 意攻击者 删除 数据 包 的功能；6)集 中 器、采集 器 和通信 接 口 转 换 器 应 具 备 处 理 过 度 延迟 的数据 包 的功能；7)集 中 器、采集 器 和通信 接 口 转 换 器 应 具 备 抵 御 数据 包 重 放 的功能。c)数据 存储 完整 性：1)集 中 器 应 具 有 防 止 对 静 态 数据 进行 非授 权 写操 作的 硬 件 或 软 件 保护；2)集 中 器 应 具 备 检查 输 入 信 息 的一 致 性、完整 性、有 效 性和 真 实 性，保 证 重 要数据的 存储 完整 性，包括 但 不 限 于 鉴 别 数据、重 要 业务 数据、重 要 配置 数据和 重 要个 人 信 息 等；3)集 中 器 应 具 备 验 证 安全 保护 功能的 执 行 情 况，在 发 生 异 常时 发出 报警。d)数据 存储 保密 性：具 有 存储 功能的集 中 器 等 设 备，应 具 备 身 份 认 证，存储 数据 保密 性 保护 机 制，防 止 非 法 登 录与 获取 数据。云平台与 主站数据 交换的安全 要求 云 平台应 符 合 GB/T 22239中网 络 安全 等 级 保护 第二级 或 以 上 安全要求，且 云 平台与 主 站之间 数据 交换应 符 合下 列 要求：a)云 平台与 主 站进行 数据通信 时，两 端应通 过 数 字 证书 完 成 双 向 身 份 认 证，建 立 加 密 传 输 通 道，通 过密码对 编 码 数据 加 密 传 输；b)应 使 用 SM2或 SM4商 用 密码 算 法 或其 他 国 密 算 法，用 于 身 份 认 证 与数据 加
