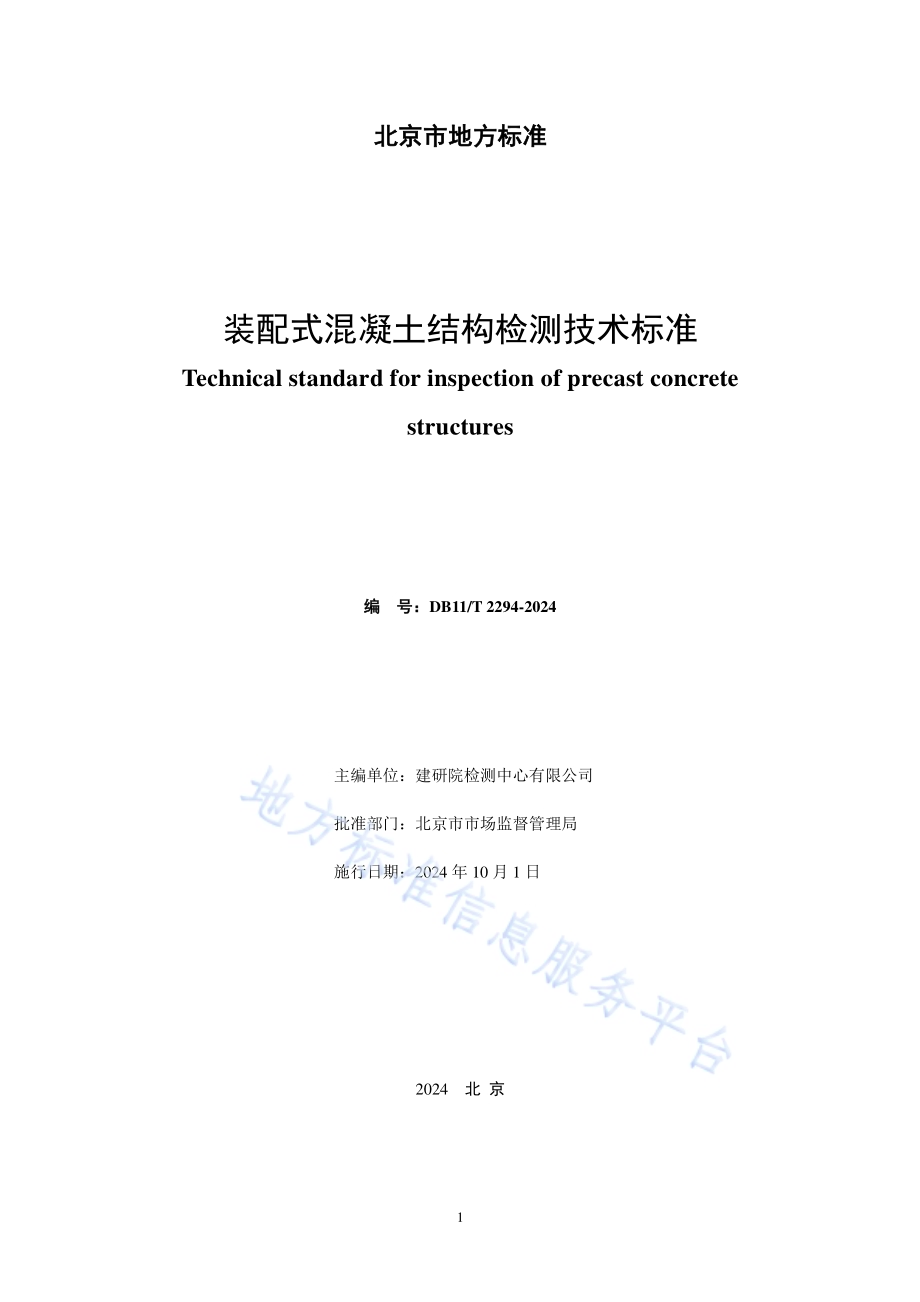

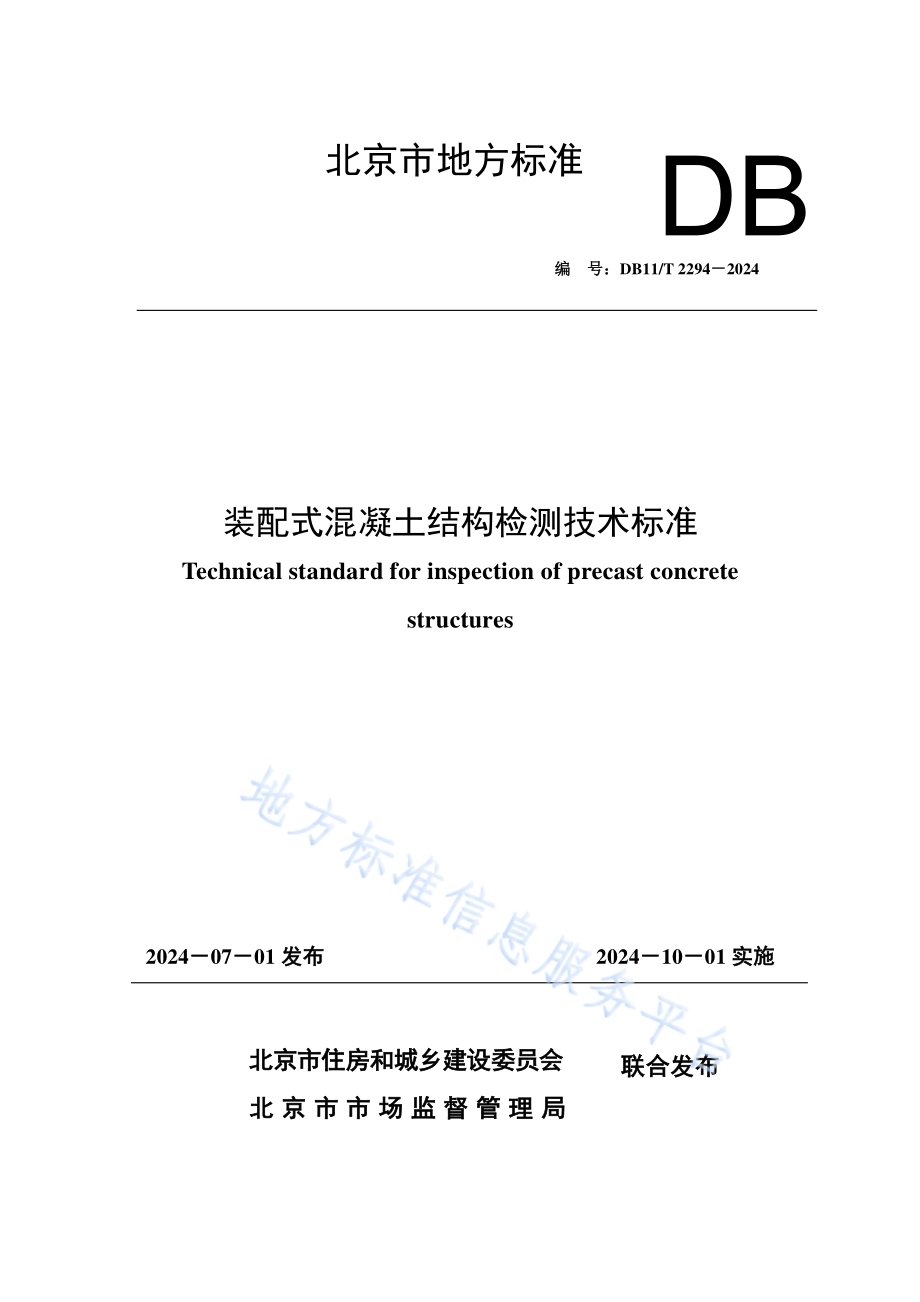

北京市地方标准 编 号：DB11/T 2294 2024 装配式混凝土结构检测技术标准 Technical standard for inspection of precast concrete structures 2024 07 01发布 2024 10 01实施 北京市住房和城乡建设委员会 北京市市场监督管理局 联合发布 1 北京市地方标准 装配式混凝土结构检测技术标准 Technical standard for inspection of precast concrete structures 编 号：DB11/T 2294-2024 主编单位：建研院检测中心有限公司 批准部门：北京市市场监督管理局 施行日期：2024年 10月 1日 2024 北 京 2 前 言 根据北京市市场监督管理局 2022年北京市地方标准制修订项目计划（第二 批）（京市监发 2022 30号）的要求，标准编制组经广泛调查研究，认真总结 实践经验，参考国内外的相关标准，并在广泛征求意见的基础上，制定本标准。本标准的主要技术内 容是：1 总 则；2 术 语和符 号；3 基本 规 定；4 预 制 构 件；5 混凝土 结 合面连接；6 钢筋套筒灌浆连接；7 装配式混凝土 外 墙拼缝连接。本标准 由 北京市 住房和城乡 建 设委员会和 北京市市场监督管理局 共同 管理，由 北京市 住房和城乡 建 设委员会归口、组 织 实施，并 负责 组 织 编制单位 对具体 技 术内 容进 行 解释。执 行 过程 中 如 有意见 或 建 议，请寄送 建研院检测中心有限公司（地 址：北京市北 三环东路 30号；邮政 编 码：100013；电话：010-64517291）。本标准主编单位：建研院检测中心有限公司 本标准参编单位：中国建 筑科学 研究院有限公司 北京市建 设工程质量 第 三 检测 所 有限 责任 公司 北京 预 制建 筑工程 研究院有限公司 北京市建 筑工程 研究院有限 责任 公司 北京市 住宅产业化集团股份 有限公司 北京 城 建 集团 有限 责任 公司 北京市建 设工程安全质量 监督总 站 中建研 科 技 股份 有限公司 昆山匹希 通 检测 科 技有限公司 北京市建 设工程质量 第 一 检测 所 有限 责任 公司 北京市建 设工程质量 第二检测 所 有限公司 北京 榆 构 有限公司 北京 珠穆朗玛绿色 建 筑科 技有限公司 三 一 筑工科 技 股份 有限公司 北京建 工 新型 建 材 有限 责任 公司 北京市 燕通 建 筑构件 有限公司 中国 合 格评 定国 家 认 可 中心 3 中建 一 局 集团 建 设 发 展 有限公司 北京 三 茂 建 筑工程 检测 鉴 定有限公司 北京 智博联 科 技 股份 有限公司 河南德朗智能 科 技有限公司 上 海劳瑞仪器 设 备 有限公司 北京 天助瑞邦影像 设 备 有限公司 北京 海创高 科科 技有限公司 四川陆通 检测 科 技有限公司 中 电 建 路 桥 集团 有限公司 北京 城 建 华泰 土 木 工程 有限公司 泛 华 建 设集团 有限公司 北京市市 政工程 研究院 北京 精简 建 筑科 技有限公司 本标准主要 起草人 员：孙 彬 王 霓 刘江红 毛诗洋 蒋勤俭 李晨光 杨思忠 蔡亚宁 董晓明 李 倩 顾 盛 张晋峰 常志红 李 翀 张 胜 昌文芳 刘 昊 张裕照 马云 飞 陈喜旺 王 群 牛兴荣 王 国 华 张 惠丽 夏宗义 迟 冰 李 清 洋 管 钧 张 全 旭 韩 有 华 赵 勇 谢 莹 杨 利刚 朱纪刚 马 治 国 张 雪 芳 叶长宏 李 齐录 王 林林 夏春蕾 王 金友 郑 源 杨 春白雪 赵 东 晖 安 佳 宁 本标准主要 审 查 人 员：吴 月 华 崔士 起 许清风 李 东 彬 杨 健康 王晓 锋 王 国 卿 4 目 次 1 总 则.1 2 术语和符号.2 2.1 术 语.2 2.2 符 号.3 3 基本规定.5 3.1 检测 分类.5 3.2 检测 程 序.5 3.3 抽样 方 法与判 定 规则.7 4 预制构件.11 4.1 一 般 规 定.11 4.2 预 制 构件混凝土 抗压强度.11 4.3 预 制 构件混凝土 粗糙 面质量.12 4.4 预 埋保温拉 结 件 锚固承载力.13 4.5 预 埋吊 件 锚固承载力.16 5 混凝土结合面连接.18 5.1 一 般 规 定.18 5.2 结 合面混凝土 正拉粘 结 强度.18 5.3 混凝土 内部结 合面连接 缺陷.19 5.4 竖向 构件 底 部 接缝 内部 缺陷.20 6 钢筋套筒灌浆连接.21 6.1 一 般 规 定.21 6.2 灌浆 料 实 体 强度.21 6.3 灌浆 饱满度.22 6.4 钢筋 插入长度.22 7 装配式混凝土外墙拼缝连接.24 7.1 混凝土 外 墙拼缝 密封胶粘 结 质量.24 7.2 混凝土 外 墙拼缝 防 水 质量.25 附录 A 直径 50mm芯样钻芯法检测混凝土抗压强度.27 附录 B 阵列超声法检测混凝土内部缺陷.29 附录 C 结构实体取样检测钢筋套筒灌浆连接质量.31 附录 D 取样法检测套筒灌浆料抗压强度.32 5 D.1 一 般 规 定.32 D.2 取 样与 试 件 加 工.32 D.3 试 验 与抗压强度 推 定.34 D.4 抗压强度 换算系数确 定方 法.36 附录 E 回弹法检测套筒灌浆料抗压强度.38 E.1 一 般 规 定.38 E.2 回弹 法 检测.38 E.3 测 强 曲线 建 立 方 法.39 附录 F 钻孔内窥法检测钢筋套筒灌浆连接质量.42 附录 G X射线成像法检测钢筋套筒灌浆连接质量.45 本标准用词说明.48 引用标准名录.49 附：条文说明.50 6 Contents 1 General Provisions.1 2 Terms and Symbols.2 2.1 Terms.2 2.2 Symbols.3 3 Basic Requirements.5 3.1 Classification of Inspection.5 3.2 Process and Requirement for Inspection.5 3.3 Sampling Methods and Evaluation Rules.7 4 Precast Concrete Components.11 4.1 General Requirements.11 4.2 Concrete Compression Strength of Precast Concrete Components.11 4.3 Rough Surface Quality of Precast Concrete Components.12 4.4 Anchorage Bearing Capacity of Connector Using in Sandwich Insulation Walls.13 4.5 Anchorage Bearing Capacity of Embedded Hoisting Part.16 5 Concrete Joint Surface.18 5.1 General Requirements.18 5.2 Normal Tensile Bond Strength of Joint Surface.18 5.3 Defects of Joint Surface in Concrete.19 5.4 Internal Defects of Vertical Component Bottom Seams.20 6 Grout Sleeve Splicing of Rebars.21 6.1 General Requirements.21 6.2 Entitative Strength of Grout.21 6.3 Grouting Plumpness Status.22 6.4 Inserted Length of Rebars.22 7 Precast Concrete Exterior Wall Joints.24 7.1 Bond Quality of Caulking Sealant.24 7.2 Waterproof Quality of Exterior Concrete Wall Joints.25 Appendix A 50mm-Diameter Drilled Core Method for Testing Compressive Strength of Concrete.27 Appendix B Array Ultrasonic Method for Inspection of Defects in Concrete.29 Appendix C Inspection for Quality of Grout Sleeve Splicing of Rebars by Structure Sampling Method.31 Appendix D Sampling Method for Testing Compressive Strength of Sleeve Grout.32 D.1 General Requirements.32 D.2 Sampling and Specimen Preparation.32 D.3 Testing and Compressive Strength Estimation.34 D.4 Method for Determining the Conversion Coefficient of Compressive Strength.36 7 Appendix E Rebound Method for Testing Compressive Strength of Cementitious Grout for Sleeve.38 E.1 General Requirements.38 E.2 Rebound Method.38 E.3 Method for Establishing Strength Measurement Curve.39 Appendix F Endoscopy Inspection Technology by Drilling Holes for Grouting Plumpness and Inserted Length of Rebars.42 Appendix G X-Ray Radiography Method for Grouting Plumpness and Inserted Length of Rebars.45 Explanation of Wording.48 List of Quoted Standards.49 Addition：Explanation of provisions.50 1 1 总 则 1.0.1 为 规 范 装配式混凝土 结 构 检测的技术要求，保 证 检测 质量，做到 方 法 科学、技术 先 进、经 济 合 理，制定本标准。1.0.2 本标准 适用于 北京市行 政 区域 内 装配式混凝土 结 构 的检测。1.0.3 装配式混凝土 结 构 检测 除应 符合 本标准的 规 定外，尚应 符合 国 家 和 北京市 现 行相关标准的 规 定。2 2 术语和符号 2.1 术 语 2.1.1 装配式混凝土 结 构 检测 inspection of precast concrete structures 为 评 定 装配式混凝土 结 构 的 工程质量或 结 构 性 能 所 实施的检测。2.1.2 粗糙 面 rough surface 采用特殊 的 工具或工 艺形成 预 制 构件混凝土 凹凸不平 或 骨 料 显露 的 表 面，可 实 现 预 制 构件和 后浇 筑混凝土 的 可 靠 结 合。2.1.3 粗糙 面 凹凸深 度 relative depth of rough surface 一 定 区域范围 内 粗糙 面 最 高 点 与 最低点 的 高 度 差。2.1.4 结 合面 正拉粘 结 强度 normal tensile bond strength of concrete interface 垂直于 混凝土 结 合面 施 加 外 拉 荷 载，以极 限 荷 载与 结 合面 破断 面 积之比 计 算 的结 合面混凝土 抗拉强度。2.1.5 灌浆 饱满度 grouting plumpness 采用 钢筋套筒灌浆连接 时，灌浆 结 束 并 稳 定 后，套筒 内部 灌浆 料 顶 部 界 面 相 对 出 浆 孔 位 置 的 状态。2.1.6 灌浆 料 实 体 强度 entitative strength of cementitious grout 灌浆 料 凝 固 硬 化 达到 规 定 龄 期 后，在结 构 实 体 上 抽样 检测 得到 的 灌浆 料抗压 强度。2.1.7 测 深尺 法 method of measuring depth with probe ruler 将 基准 板紧贴 预 制 构件 粗糙 面，采用 测 深尺穿 过 测 试孔抵触 粗糙 面 的 底 部并 获取凹凸深 度 的方 法。2.1.8 三 维扫描 法 three dimensional scanning method 通 过 激 光 扫描 预 制 构件 粗糙 面 的 空间形态 并 形成点 云 数 据，对 数 据 进 行 分 析 计 算凹凸深 度 的方 法。2.1.9 钻 孔 内 窥 法 endoscopy method by drilling hole 在 出 浆 孔 道、灌浆 孔 道 或套筒 壁钻 孔形成 检测 通 道，采用 内 窥镜 检测 判 定 灌 浆 饱满度 或钢筋 插入 情况 的方 法。2.1.10 阵列超声 法 array ultrasonic method 采用 阵列 式 排布 的 超声探头 实 现 超声波 的发 射 与 接 收，通 过 分 析 声 学 参 数 检 测 识别 混凝土 内部 缺陷 的方 法。2.1.11 X射 线成 像 法 X-ray radiography method 采用 X射 线 透 照 混凝土构件，通 过 数 字 平板 探 测 器 或 胶 片 接 收 X射 线 并 成 像，基 于 图 像 差 异识别 套筒 内部 灌浆 缺陷 或 插入 钢筋 轮廓 的方 法。3 2.2 符 号 2.2.1 几何 参 数 A 测 量 区域 的结 合面面 积；Ac 混凝土 芯 样 试 件 抗压 横截 面面 积；Agm 灌浆 料 圆柱 体 试 件 抗压 横截 面面 积；Ar 测 量 区域 内 粗糙 面面 积；c 套筒 部位 混凝土 保 护层厚 度 实测 值；D 混凝土 芯 样 试 件 破断 面 直 径；d1 灌浆套筒 外 径；d2 灌浆套筒 最 小 内 径；Lmax 钻 孔深 度 最 大 限 值；x 粗糙 面 测 点 有 效 凹凸深 度 值；粗糙 面 凹凸深 度 平 均值；粗糙 面 凹凸深 度 变异 系数；粗糙 面 与 结 合面 的 面 积比。2.2.2 力 学 指 标 cF 混凝土 芯 样 试 件 抗压强度 试 验的 破 坏 荷 载 值；gmF 灌浆 料 圆柱 体 试 件 抗压强度 试 验的 破 坏 荷 载 值；cuf 灌浆 料 棱柱 体 试 件 抗压强度 值；cu,corf 芯 样 试 件混凝土 抗压强度 换算 值；cu,cor,mf 芯 样 试 件混凝土 抗压强度 换算 值 的 平 均值；cu,e1f 混凝土 抗压强度 推 定上限 值；cu,e2f 混凝土 抗压强度 推 定 下 限 值；cu 按 回 归 方 程式 计 算得到 的 灌浆 料抗压强度 换算 值；cyf 灌浆 料 圆柱 体 试 件 抗压强度 试 验 值；gmf 灌浆 料抗压强度 换算 值；gm,mf 灌浆 料抗压强度 换算 值 的 平 均值；gm,e1f 灌浆 料抗压强度 推 定上限 值；gm,e2f 灌浆 料抗压强度 推 定 下 限 值；tf 结 合面混凝土 正拉粘 结 强度；uN 预 埋吊 件 极 限 抗 拔 承载力 实测 值；ukN 预 埋吊 件 极 限 抗 拔 承载力 标准 值；4 umN 预 埋吊 件 极 限 抗 拔 承载力 平 均值；P 混凝土 芯 样 试 件 抗拉 试 验的 破 坏 荷 载 值；tR 预 埋保温拉 结 件 抗 拔 承载力 实测 值；tmR 预 埋保温拉 结 件 抗 拔 承载力 平 均值；tkR 预 埋保温拉 结 件 抗 拔 承载力 标准 值；s 预 埋吊 件 极 限 抗 拔 承载力 标准 差；Rs 预 埋保温拉 结 件 抗 拔 承载力 标准 差；cu,cors 芯 样 试 件混凝土 抗压强度 换算 值 的标准 差；gms 灌浆 料抗压强度 换算 值 的标准 差。2.2.3 物 理 指 标 gmH 灌浆 料 回弹 值 的 平 均值。2.2.4 计 算系数 及其他 er 回 归 方 程式 的 强度 值 相 对 标准 差；k 0.5分 位 值 推 定 系数；k1、k2 0.05分 位 值 推 定 区间 的上限 系数、下 限 系数；n 样 本 数 量；、回 归 系数；r 回 归 方 程式 的 强度 值 平 均 相 对 误 差；cb 芯 样 试 件混凝土 抗压强度 换算系数；gmb 灌浆 料 圆柱 体 试 件 抗压强度 换算系数。5 3 基本规定 3.1 检测分类 3.1.1 装配式混凝土 结 构 检测 可 分 为 工程质量 检测 和 结 构 性 能 检测，并 应 符合 下 列 规 定：1 工程质量 检测 应 对 检测结 果 进 行 符合 性 判 定；2 结 构 性 能 检测 应为 结 构 分 析 评 定 提供 参 数取 值。3.1.2 当遇 到 下列情况 之 一 时，宜 对装配式混凝土 结 构进 行 工程质量 检测：1 国 家 和 北京市 现 行有关标准 规 定的检测；2 工程送 样 检验的 样 品 数 量 不 足、试 验结 果无效 或 有关检验 资 料缺 失；3 施 工质量送 样 检验 或 有关方 自 检的结 果未 达到 设 计要求；4 对工程质量 有 怀疑 或 争 议；5 发 生 质量 事故 或安全 事故；6 工程质量 保 险 要求实施的检测；7 未按 规 定 进 行施 工质量 验 收 的结 构；8 其他需 要的 情况。3.1.3 当遇 到 下列情况 之 一 时，宜 对装配式混凝土 结 构进 行结 构 性 能 检测：1 国 家 和 北京市相关 法 规、标准 规 定的结 构 使 用 期 间 的 鉴 定；2 建 筑 改变 用 途、改造、加 层 或 扩 建；3 建 筑 结 构 达到 设 计 使 用 年限要 继续使 用；4 建 筑 结 构 使 用 环 境改变 或 受 到 环 境侵蚀作 用；5 建 筑 结 构 遭受灾害 或 事故；6 其他需 要的 情况。3.2 检测程序 3.2.1 装配式混凝土 结 构 检测 工 作宜按图 3.2.1所 示 的 流 程进 行。6 接 受 委 托初 步 调查 制定检测方 案 确 认 仪器、设 备 情况 现 场检测检测 报告 复 检、补充 检测 计 算 分 析 和 结 果 评 价 图 3.2.1 装配式混凝土结构检测工 作流 程图 3.2.2 初 步 调查 宜 包括 下列 内 容：1 收 集预 制 构件设 计 图 纸 和构件 制 作、养 护、翻转、出 厂、运输、进 场、存放、吊 装 等 相关 资 料；2 收 集 结 构 施 工 图 纸、连接安装 记 录与 影像、验 收 记 录 等 资 料；3 收 集 节 点 连接产 品 的 合 格 证 明 和产 品 说 明 等 资 料；4 收 集 建 筑 结 构 使 用 期 间 的 维 修、检测、评 定、加 固 和 改造 等 资 料；5 调查建 筑 结 构 的 现状、缺陷、损伤、变 形、维 修 和 加 固 等 实 际 状 况；6 调查建 筑 结 构 的 使 用 环 境、用 途 或 荷 载 等 实 际 状 况；7 向 有关 人 员 调查 委 托 检测的 原因 以 及资 料 调查 和 现 场调查 未 能 显现 的 问题；8 其他需 要调查的 情况。3.2.3 检测方 案 应 在 初 步 调查的基础上编制，检测方 案 应 征求 委 托 方的意见，检测方 案 宜 包括 下列 内 容：1 工程 概 况 或 结 构 概 况；2 检测目的 或委 托 方的检测要求；3 检测 依 据；4 检测项目、检测方 法 和 检测 数 量；5 检测 人 员和 仪器 设 备；6 检测 工 作 进 度 计划；7 需 要的 配合工 作；8 检测中的 安全 措 施 和环 保 措 施。3.2.4 局部 破 损 检测 宜 选择 结 构构件 受 力 较 小 的部位，现 场检测 工 作 结 束后，应 7 及 时 修 复因 检测 造 成 的结 构或构件 的局部 损伤。3.2.5 当 发 现 检测 样 本 数 量 不 足 或 检测 数 据 出现 异 常 时，应 补充 检测 或 重 新 检测。3.2.6 检测 报告 应 结 论 明 确、用 词 规 范、文 字 简 练，对 于 容 易 混 淆 的术 语和 概念 应以 文 字 解释或 图 例 进 行 说 明。3.2.7 检测 报告 应 包括 下列 内 容：1 委 托 方 名称；2 工程 概 况，包括 工程 名称、地 址、结 构 类 型、规 模、设 计单位、预 制 构件 生 产 单位、施 工 单位、监理单位、施 工 日期、结 构 现状 等；3 检测 原因、检测目的 及 以 往 相关检测 情况 概述；4 检测项目、检测方 法 及 检测 依 据；5 检测方 式、抽样 方 法、检测 数 量、检测部位；6 检测 数 据、检测结 果、评 定方 法、检测结 论；7 检测日期、报告完 成 日期；8 主检、审 核 和 批准 人 员 的 签名；9 检测 机 构 的有 效 印章。3.3 抽 样 方 法 与判 定规则 3.3.1 装配式混凝土 结 构 的检测 应 根据检测目的、检测项目、结 构 状 况 和 现 场 条 件 选择 适用 的 抽样 方 式，可 采用 全 数 检测 或 抽样 检测。抽样 检测 宜 采用 随机 抽样，当 不 具 备 随机 抽样 条 件 时 可 按 合同 双 方 约 定的方 法抽样。3.3.2 当遇 到 下列情况 之 一 时，宜 采用 全 数 检测：1 外 观 缺陷 或 结 构 损伤 的检测；2 受 检 范围 较 小、构件 数 量 较少 或 节 点数 量 较少；3 构件或 节 点 的 质量 状 况 差 异 性 较 大。3.3.3 批 量 检测 应 根据检测项目的实 际 情况 采取 计 数 抽样 方 法 或 计 量 抽样 方 法，检测项目 适用 的 抽样 方 法 可 按 表 3.3.3确 定。表 3.3.3 检测 项 目 适 用 的抽 样 方 法 序 号 检测项目 抽样 方 法 1 预 制 构件混凝土 抗压强度 计 量 抽样 2 预 埋吊 件 抗 拔 承载力 破 损 性 检验 3 预 埋保温拉 结 件 锚固承载力 4 结 合面混凝土 正拉粘 结 强度 5 灌浆 料抗压强度 8 续 表 3.3.3 序 号 检测项目 抽样 方 法 6 预 制 构件混凝土 粗糙 面面 积 计 数 抽样 7 预 制 构件混凝土 粗糙 面 凹凸深 度 8 预 埋吊 件 抗 拔 承载力 非 破 损 性 检验 9 混凝土 内部结 合面连接 缺陷 10 竖向 构件 底 部 接缝 内部 缺陷 11 灌浆 饱满度 12 钢筋 插入长度 13 外 墙拼缝连接质量 3.3.4 对 于 计 量 抽样 检测的项目，检测批的 抽样 数 量 应 满 足 检测方 法 要求的 最 小 样 本 容量。3.3.5 对 于 计 数 抽样 检测的项目，当 专 项检测技术 未 规 定 具体 抽样 方 法 时，检测 批的 最 小 样 本 容量 宜按 表 3.3.5规 定的 数 量 随机 抽样。表 3.3.5 检测 批的最小 样本 容 量 检测批 的 容量 检测 类 别 和 样 本 最 小 容量 检测批 的 容量 检测 类 别 和 样 本 最 小 容量 A B C A B C 38 915 1625 2650 5190 91150 151280 2 2 3 5 5 8 13 2 3 5 8 13 20 32 3 5 8 13 20 32 50 281500 5011200 12013200 320110000 1000135000 35001150000 150001500000 20 32 50 80 125 200 315 50 80 125 200 315 500 800 80 125 200 315 500 800 1250 注：1 检测 类 别 A适用于 一 般 项目施 工质量 的检测；可 用于 既 有结 构 的 一 般 项目检测；2 检测 类 别 B适用于 主 控 项目施 工质量 的检测；可 用于 既 有结 构 的 重 要项目检测；3 检测 类 别 C适用于 结 构工程 施 工质量 的检测 或 复 检；可 用于 存 在 问题较多 的 既 有结 构 检测。3.3.6 计 数 抽样 检测批的 符合 性 判 定 应 符合 下列 规 定：1 主 控 项目计 数 抽样 检测批的 符合 性 判 定 应 符合 下列 规 定：1）正 常一 次 抽样 的 判 定 应 按 表 3.3.6-1的 规 定 进 行；表 3.3.6-1 主控项 目 正常一 次 抽 样 的判 定 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 25 813 20 32 50 0 1 2 3 4 1 2 3 4 5 80 125 200 315 7 10 15 22 8 11 16 23 9 2）正 常 二 次 抽样 的 判 定 应 按 表 3.3.6-2的 规 定 进 行。表 3.3.6-2 主控项 目 正常二 次 抽 样 的判 定 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数（1）26 0 1（1）（2）50 100 3 8 6 9（1）（2）5 10 0 1 2 2（1）（2）80 160 5 12 9 13（1）（2）8 16 0 1 2 2（1）（2）125 250 7 18 11 19（1）（2）13 26 0 3 3 4（1）（2）200 400 11 27 16 28（1）（2）20 40 1 3 3 4（1）（2）315 630 18 41 23 42（1）（2）32 64 2 5 4 6 注：（1）和（2）表 示 抽样 次 数，（2）对 应 的 样 本 容量 为 两次 抽样 的 累 计 数 量。2 一 般 项目计 数 抽样 检测批的 符合 性 判 定 应 符合 下列 规 定：1）正 常一 次 抽样 的 判 定 应 按 表 3.3.6-3的 规 定 进 行；表 3.3.6-3 一般项 目 正常一 次 抽 样 的判 定 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 25 8 13 20 1 2 3 5 2 3 4 6 32 50 80 125 7 10 14 21 8 11 15 22 2）正 常 二 次 抽样 的 判 定 应 按 表 3.3.6-4的 规 定 进 行。表 3.3.6-4 一般项 目 正常二 次 抽 样 的判 定 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数(1)(2)2 4 0 1 2 2(1)(2)80 160 11 26 16 27(1)(2)3 6 0 1 2 2(1)(2)125 250 11 26 16 27(1)(2)5 10 0 3 3 4(1)(2)200 400 11 26 16 27 10 续 表 3.3.6-4 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数 抽样 次 数 样 本 容量 符合 性 判 定 数 不 符合 判 定 数(1)(2)8 16 1 4 3 5(1)(2)315 630 11 26 16 27(1)(2)13 26 2 6 5 7(1)(2)500 1000 11 26 16 27(1)(2)20 40 3 9 6 10(1)(2)800 1600 11 26 16 27(1)(2)32 64 5 12 9 13(1)(2)1250 2500 11 26 16 27(1)(2)50 100 7 18 11 19(1)(2)2000 4000 11 26 16 27 注：（1）和（2）表 示 抽样 次 数，（2）对 应 的 样 本 容量 为 两次 抽样 的 累 计 数 量。3.3.7 当遇 到 下列情况 之 一 时，检测 对 象 可 为 单 个 构件、节 点 或 部 分 构件、节 点，但 检测结 论 不得 扩大 到 未 检测的 构件、节 点 或 范围：1 委 托 方 指 定检测 对 象 或 范围；2 环 境侵蚀 或 火 灾、爆炸、高 温 以 及 人 为 因素等 造 成 部 分 结 构、构件或 节 点 的 损伤。11 4 预制构件 4.1 一般 规定 4.1.1 预 制 构件 的检测项目 可 包括 外 观 质量、尺 寸偏 差、钢筋配 置、混凝土 抗压 强度、保 护层厚 度、结 构 性 能、粗糙 面质量、预 埋保温拉 结 件 锚固承载力 和预 埋 吊 件 锚固承载力 等。4.1.2 对预 制 构件 的 混凝土 强度、预 埋保温拉 结 件 锚固承载力、预 埋吊 件 锚固承 载力 进 行检测 时，应 符合 下列 规 定：1 当需 要 进 行 符合 性 判 定 时，检测 时 预 制 构件混凝土 养 护 的 等 效 龄 期 宜 达到 600 d；2 若 预 制 构件混凝土 养 护 的 等 效 龄 期 未 达到 600 d，当 检测结 果 符合设 计 要求 时，可 进 行 符合 性 判 定；当 检测结 果 不 符合设 计要求 时，可 不 进 行 符合 性 判 定。4.1.3 当 对 受 弯 预 制 构件 的结 构 性 能 存 在 怀疑 时，应 按 照 现 行国 家 标准 混凝土 结 构 试 验方 法 标准 GB/T 50152的 规 定 进 行 加 载 试 验。4.2 预制构件混凝土抗压强度 4.2.1 预 制 构件混凝土 抗压强度 检测结 果 应 给 出 相 当 于 边 长 150mm混凝土 立 方 体 试 件 抗压强度 特 征 值 的 推 定 值。4.2.2 预 制 构件混凝土 抗压强度 检测 应 符合 下列 规 定：1 对 于 实心 墙、夹 心 保温 墙 的内 叶 板、柱、梁、楼梯等非薄 壁 预 制 构件，可 依 据 回弹 法 检测 混凝土 抗压强度 技术 规程 JGJ/T 23或 钻芯 法 检测 混凝土 强度 技术 规程 JGJ/T 384进 行检测；2 对 于 叠 合 板、叠 合 剪 力 墙和 夹 心 保温 墙 的外 叶 板 等 厚 度 不 小 于 50mm的薄 壁 预 制 构件，可 按 本标准 附 录 A的 规 定 进 行 钻芯 法 检测；3 对 于空 心 板 叠 合 剪 力 墙和 纵肋叠 合 剪 力 墙，在 混凝土 厚 度 不 小 于 70mm的部位，可 依 据 回弹 法 检测 混凝土 抗压强度 技术 规程 JGJ/T 23或 钻芯 法 检 测 混凝土 强度 技术 规程 JGJ/T 384进 行检测；在 混凝土 厚 度 为 50mm70mm的部位，可 按 本标准 附 录 A的 规 定 进 行 钻芯 法 检测；4 采用回弹 法 检测 时，对 于弹 击 时 易 发 生 移动 或 转 动 的 预 制 构件，应 对构 件进 行 固 定，对 于弹 击 时 易 产 生 颤动 的 预 制 构件，应采取 防 颤 措 施；5 钻芯 法 宜 选择 在 不 影 响 构件 使 用 的部位 进 行检测，并 应 避开 主 筋、预 埋 件和预 埋 管 线。4.2.3 按 批 量对预 制 构件 的 混凝土 抗压强度 进 行检测 时，宜 将 构件 生 产 厂 家、生 产工 艺、混凝土 强度 等 级 和 养 护 条 件 相 同 且 龄 期相 近 的 同 类 构件 划 分 为 同 一 检测 12 批。4.3 预制构件混凝土 粗糙 面质量 4.3.1 预 制 构件混凝土 粗糙 面质量 的检测项目 宜 包括 外 观 成 型 质量、粗糙 面 与 结 合面 的 面 积比 和 粗糙 面 凹凸深 度 等。4.3.2 预 制 构件混凝土 粗糙 面 与 结 合面 的 面 积比 和 粗糙 面 凹凸深 度 检测 宜按 构件 类 型、生 产 批 次、粗糙 面 成 型 工 艺 等 划 分 检测批，检测批 最 小 样 本 容量 的 确 定 应 符合 本标准第 3.3.5条 的 规 定。4.3.3 预 制 构件混凝土 粗糙 面 以 及 结 合面 的 长度 和 宽 度 可 采用直尺 或钢 卷 尺 测量，宜 精 确 至 1mm，根据测 量 结 果 应 按 照 下 式 计 算 粗糙 面 与 结 合面 的 面 积比：r,11=niiniiAAz=（4.3.3）式 中：r,iA 第 i个 测 量 区域 内 粗糙 面面 积（mm2）；iA 第 i个 测 量 区域 的结 合面面 积（mm2）；z 粗糙 面 与 结 合面 的 面 积比。4.3.4 预 制 构件混凝土 粗糙 面 凹凸深 度 检测 应 符合 下列 规 定：1 混凝土 叠 合 板 的 预 制 底 板 粗糙 面 凹凸深 度 宜 采用 测 深尺 法 检测，也 可 采 用 三 维扫描 法 检测；2 预 制 混凝土 梁、柱 和墙 的 粗糙 面 凹凸深 度 宜 采用 三 维扫描 法 检测，也 可采用 测 深尺 法 检测。4.3.5 预 制 构件混凝土 粗糙 面 凹凸深 度 检测 前 的准 备 工 作 应 包括 下列 内 容：1 检查并 确 认检测 工具和设 备 处 于 正 常 状态；2 清 理 粗糙 面 表 面 的 颗粒、杂 物；3 记 录 预 制 构件 生 产 厂 家、工程 名称、楼 号、楼 层、构件 编号、检测 人 员等 信息。4.3.6 采用 测 深尺 法 检测 时，应 符合 现 行行 业 标准 装配式住宅 建 筑 检测技术标 准 JGJ/T 485的有关 规 定。4.3.7 三 维扫描 法 检测 粗糙 面 凹凸深 度 的测 区 布 置应 符合 下列 规 定：1 测 区 布 置应 避开 预 埋 件、预 留 孔 洞、桁架 钢筋 以 及 表 面 有 明 显凸出区域 等 容 易 产 生 干扰 的部位；2 混凝土 梁、柱 等 杆 类 构件 的 两个 端 面 应 各 布 置不 少 于 1个 测 区，混凝土 叠 合 梁 顶 面 宜布 置不 少 于 3个 测 区，混凝土 剪 力 墙 端 面 宜 各 布 置不 少 于 2个 测 区，混凝土 叠 合 板 的 预 制 底 板 面 应 布 置不 少 于 4个 测 区；3 对 于凹 槽 形 粗糙 面，每 个 测 区 的 长度 方 向 不应 小 于 300mm，宽 度 方 向 应 13 至 少包 含 4条 连 续 的 凹 槽；对 于凹 坑 形 粗糙 面，当 构件 宽 度 小 于 350mm时，每个 测 区 的 面 积不 宜小 于 150mm 600mm，当 构件 宽 度 不 小 于 350mm时，每 个 测区 的 面 积不 宜小 于 300mm 300mm；4 测 区应 具 有 代 表性，当 在 同 一 端 面或 平 面 上 布 置 多个 测 区时，测 区应 均 匀 布 置；5 对 测 区应 进 行 逐 一 编号，并 应 记 录 测 区 的位 置 和 外 观 质量 状 况。4.3.8 采用 三 维扫描 法 检测 预 制 构件混凝土 粗糙 面 凹凸深 度 时，应
