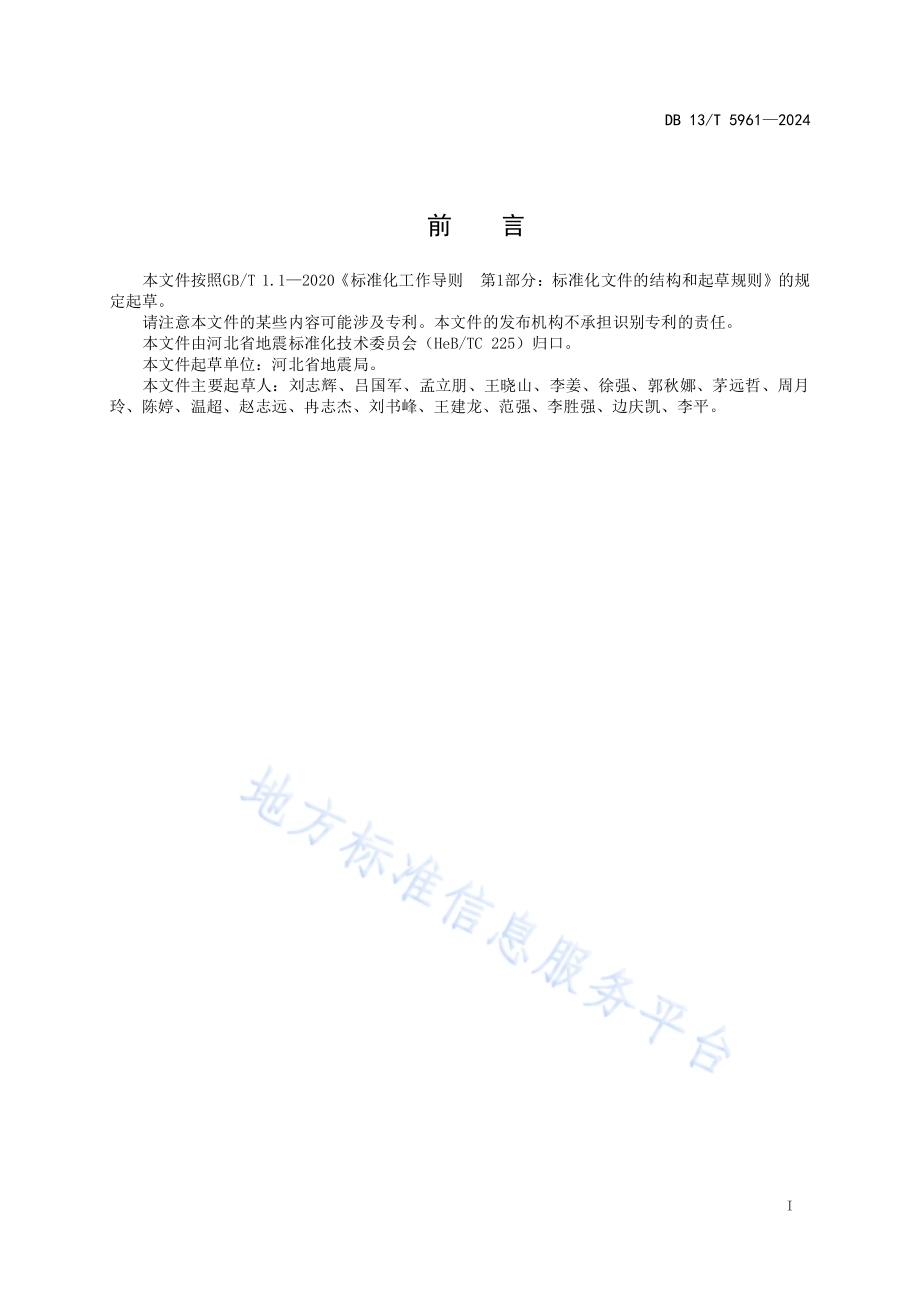

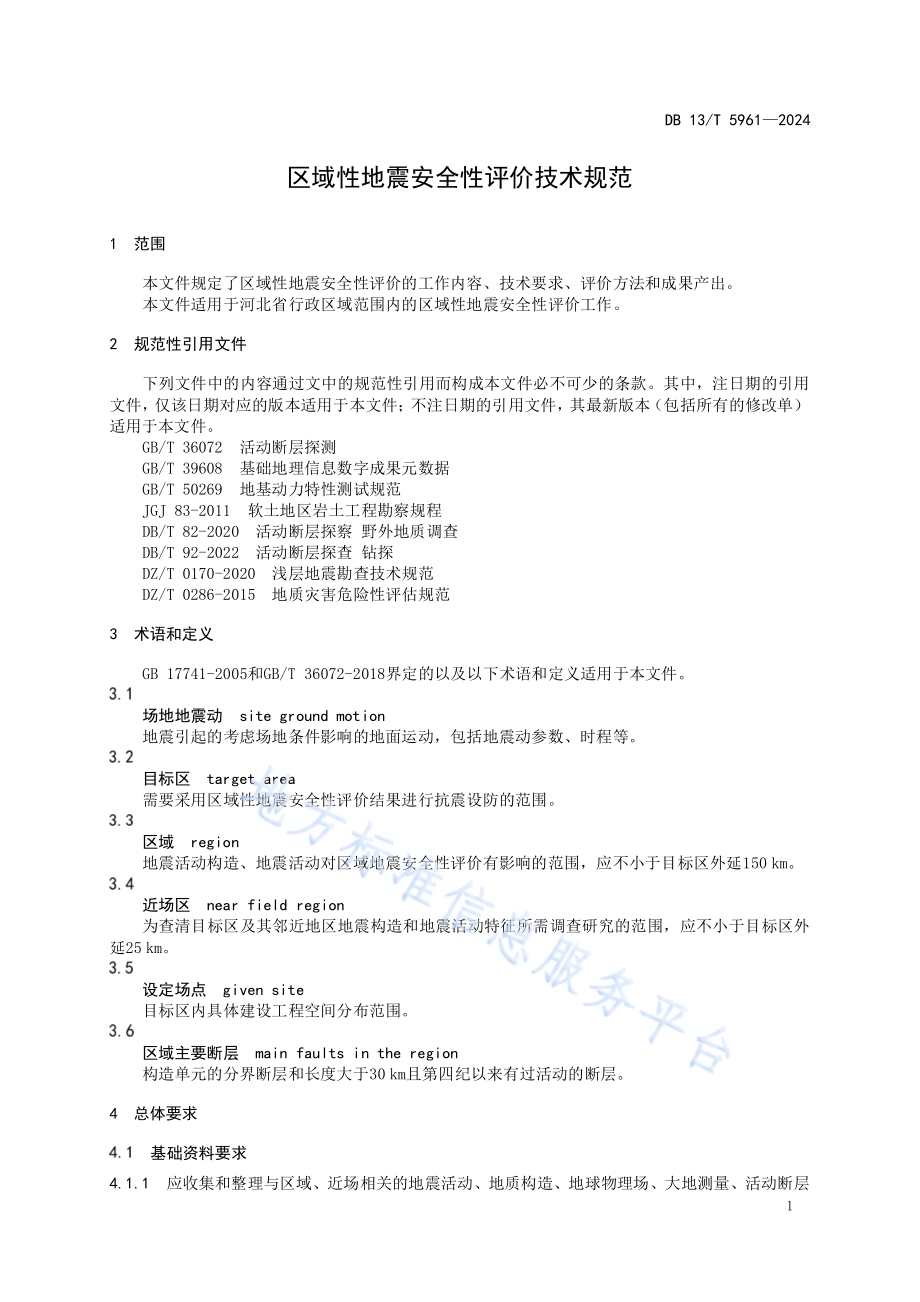

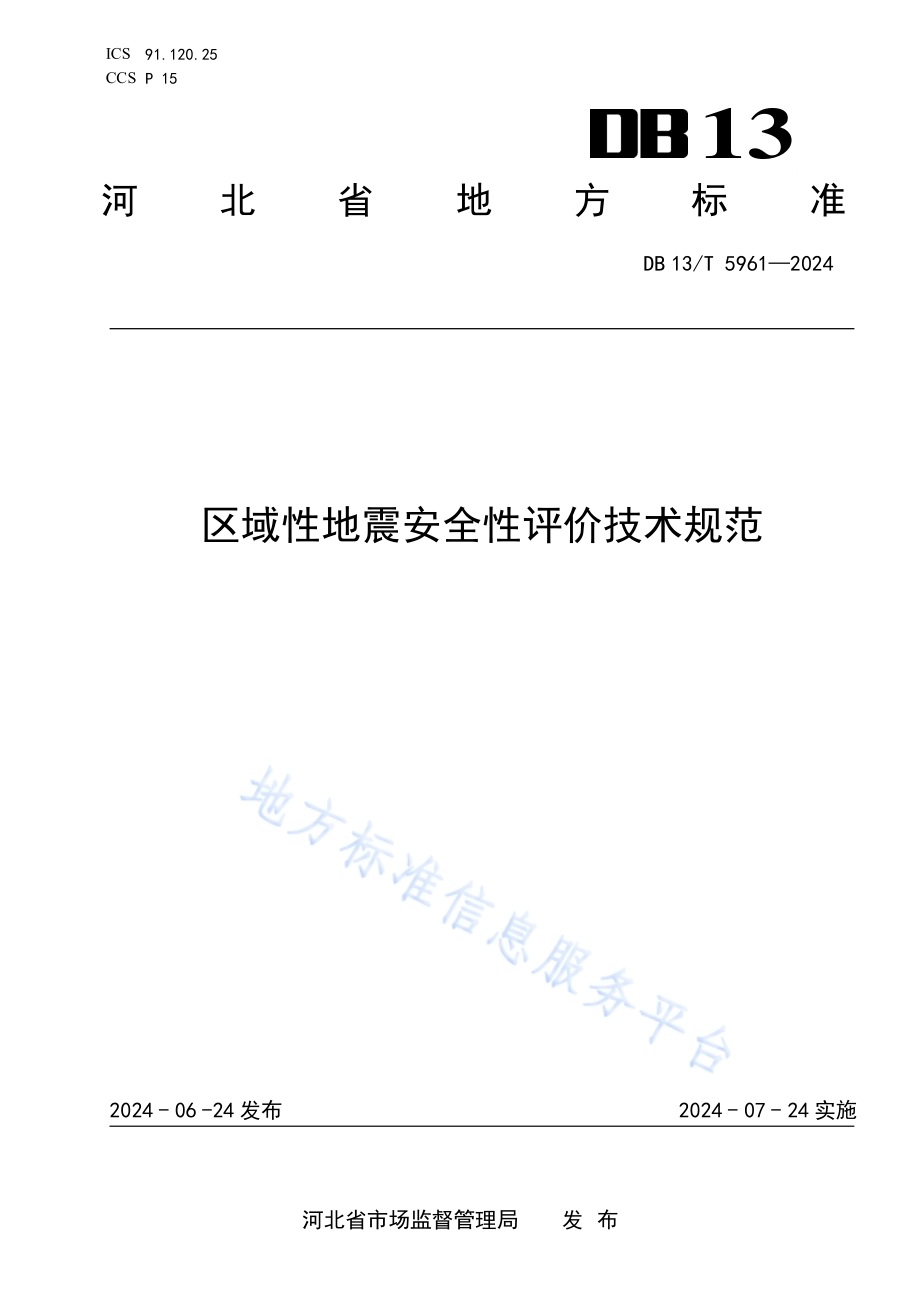

ICS 91.120.25 CCS P 15 13 河北省地方标准 DB 13/T 5961 2024 区域性地震安全性评价技术规范 2024-06-24 发布 2024-07-24 实施 河北省市场监督管理局 发 布 DB 13/T 5961 2024 I 前 言 本文件按照GB/T 1.1 2020 标准化工 作导则 第1 部分：标准化 文件的结 构和起草 规则 的规定起草。请注意本文 件的某些 内容可能 涉及专利。本文件 的发布机 构不承担 识别专利 的责任。本文件由河 北省地震 标准化技 术委员会（HeB/TC 225）归 口。本文件起草 单位：河 北省地震 局。本文件主 要起 草人：刘志辉、吕 国军、孟立朋、王晓 山、李姜、徐强、郭秋 娜、茅 远哲、周月玲、陈婷、温超、赵 志远、冉 志杰、刘 书峰、王 建龙、范 强、李胜 强、边庆 凯、李平。DB 13/T 5961 2024 1 区域性地震安全性评价技术规范 1 范围 本文件规定 了区域性 地震安全 性评价的 工作内容、技术要 求、评价 方法和成 果产出。本文件适用 于 河北省 行政区域 范围内的 区域性地 震安全性 评价工作。2 规范性引用 文件 下列文件 中的 内容通 过文中 的规 范性引 用而构 成本文 件必 不可少 的条款。其 中，注 日期 的引用文件，仅该日期 对应的版 本适用于 本文件；不注 日期的引 用文件，其 最新版本（包 括所有 的修改单）适用于本文 件。GB/T 36072 活动断 层探测 GB/T 39608 基础地 理信息数 字成果元 数据 GB/T 50269 地基动 力特性测 试规范 JGJ 83-2011 软土地 区岩土工 程勘察规 程 DB/T 82-2020 活动 断层探察 野外地质 调查 DB/T 92-2022 活动 断层探查 钻探 DZ/T 0170-2020 浅 层地震勘 查技术规 范 DZ/T 0286-2015 地 质灾害危 险性评估 规范 3 术语和定义 GB 17741-2005 和GB/T 36072-2018 界定 的以及以 下术语和 定义适用 于本文件。场地地震动 site ground motion 地震引起的 考虑场地 条件影响 的地面运 动，包括 地震动参 数、时程 等。目标区 target area 需要采用区 域性地震 安全性评 价结果进 行抗震设 防的范围。区域 region 地震活动构 造、地震 活动对区 域地震安 全性评价 有影响的 范围，应 不小于目 标区外延150 km。近场区 near field region 为查清目 标区 及其邻 近地区 地震 构造和 地震活 动特征 所需 调查研 究的范 围，应不小 于目 标区外延25 km。设定场点 given site 目标区内具 体建设工 程空间分 布范围。区域主要断 层 main faults in the region 构造单元的 分界断层 和长度大 于30 km且第四 纪以来有 过活动的 断层。4 总体要求 基础资料要 求 4.1.1 应收集和整 理与区域、近场 相关的地 震活动、地质构 造、地 球物理场、大 地测量、活动断 层DB 13/T 5961 2024 2 探测、等方 面的资料 和研究成 果；4.1.2 应收集和整 理与目标 区地相关 的地震安 全性评价、地球物 理勘探、工程地 质勘察、水文地 质调查等方面 的资料和 研究成果。4.1.3 基础地理数 据和探测 数据资料 应采用 CGCS2000 国家 大地坐标 系统，高 程宜采用 1985 国家高程基准。实施方案要 求 4.2.1 应在基础资 料收集和 现场踏勘 的基础上，根据目 标区的施 工条件、功能定 位、规 划建设项 目类型与特 点以 及建设 工程重 要程度，编 制实施 方案。实施方 案应 符合相 关技术 要求，并 具有可操 作性，确定后 不得随意 变更；如 确需变更 的，应进 行必要的 论证。4.2.2 对目标区断 层勘查和 活动性鉴 定、地震 工程地质 条件勘测，应编制 专题实施 方案。4.2.3 实施方案 内容 应包括 方案编 制依 据、规 划建设 项目 概况、工作范 围、工作基 础、工 作目 标、工作内容、工作量、技 术途径、技术指 标、预期成果、进 度安排、质量保 证措施和 经费预 算等内容。4.2.4 应根据目标 区工程建 设 的抗震 设防需求，明 确其采用 的超越概 率水平，概率 水准应不 少于 50年和 100 年 超越概 率 63%、10%、2%，且应 包含与目 标区规划 工程需求 相适应的 概率水 准，并应确定目标区 断层 勘查和 活动性 鉴定、地震 工程地 质条件 勘测、地震 动参数 确定及 地震地 质 灾害评价 中的重点问题。4.2.5 针对需要解 决的地震 地质、工程地质、地 震动参数 确定、地震地 质灾害评 价等方面 关键问题，明确工作深 度、专 题设置、技术 方法、技术指标、工 作依据等；方 案中应明 确现场考 察路 线、地球 物理勘探剖 面、钻孔勘 探及其 它现场 工作 位置并 以影像 图的形 式体 现，以 及预估 的现场 工 作量，地 球物理勘探剖 面和钻孔 位置应标 出经纬度。成果产出要 求 4.3.1 应编制区域 性地震安 全性评价 技术报告，技术报 告应至少 包括以下 内容：a)区域地震活 动性和地 震构造评 价；b)近场区地震 活动性和 地震构造 评价；c)目标区断层 勘查和活 动性鉴定；d)地震工程地 质条件勘 测；e)地震动预测 方程确定；f)概率地震危 险性分析；g)场地地震动 参数确定；h)地震地质灾 害评价；i)技术服务系 统建设。4.3.2 应绘制区域 性地震安 全性评价 成果图件，成果图 件一般包 括以下内 容：a)区域大地 构造分 区图、区域新 构造图、区域 地震构 造图、区域破 坏性 地震分 布图和 区域 现代中小地震 分布图；b)近场区地质 构造图、近场区地 震构造图、近场区 地震分布 图和近场 区实际材 料图；c)目标区工 程地质 资料图、含有 叠加钻 孔勘探、地球 物理勘 探测线、断 层分布 及调查 点等 属性的目标 区实际 材料图、目标 区活动 断层分 布图、目标区 控制性 钻孔 分布图、目标 区场 地类别分区图、目标区 地震动参 数分区图、目标区 地震地质 灾害分布 图；5 区域地震活 动性和地 震构造评 价 区域范围和 图件 5.1.1 根据目标区 所处的地 震构造、地震活动、历史 地震影响 等地震环 境，以 及目标区 内建 设工 程对地震动参 数的需求，确定区 域范围，并对区域 范围选取 的合理性 进行论述。5.1.2 编制区域大 地构造分 区图、地壳 厚度图、区域新构 造图、区域 地震构造 图、区域 破坏性地 震震中分布 图、区域中 小地震 震中分 布图、区域 布格重 力异常 图和 区域航 磁异常 图等图 件，且比例 尺应不小于 1:1 000 000。5.1.3 所有区域图 件应标明 目标区位 置。DB 13/T 5961 2024 3 区域地震活 动性 5.2.1 地震资料搜 集和地震 目录编制，应符合 以下规定：a)根据正式公 布的地震 目录和地 震报告搜 集整理相 关地震资 料；b)历史地震资 料包括区 域内自有 地震记载 以来的全 部破坏性 地震事件（震级大于 等于M4.7）；c)仪器记录 地震资 料包括 区域内 自有仪 器记录 以来所 记录到 的可定 地震参 数的全 部地震 事 件；d)编制区域 破坏性 地震目 录，应 包括发 震时间、震中 位置地 理坐标（经 度、纬 度）、参考 地名、震级、震中烈度、震源深 度及震中 定位精度 等信息。地震震级 采用 M 震级，其 中仪 器测定地震震 级依据 GB 17740 确定，历史地 震震级依 据 Ms 震级确 定；破坏 性地震同 时存 在宏观震中与 微观震中 时，采用 宏观震中 位置。5.2.2 区域地震震 中分布图 的编制，应符合以 下规定：a)分别编制 区域破 坏性地 震（震 级大于 等于 M4.7）震 中分 布图和 区域中 小地震 震中分 布图，区域中小地 震震中分 布图包括 震级大于 等于最小 完整震级 且小于 M4.7 的地震 事件；b)注明资料起 止时间；c)注明主要地 震的震级 和发震日 期。5.2.3 地震活动时 空特征分 析，应包 含以下内 容：a)区域地震资 料可靠性、完整性 分析；b)区域地震活 动成带、丛集、弥 散、重复 等空间分 布特征；c)区域震源深 度分布特 征；d)区域范围 涉及的 主要地 震统计 区地震 活动随 时间变 化特征 与未来 地震 活动趋 势时间 分布 特征。5.2.4 现代构造应 力场特征 分析，应 包含以下 内容：a)搜集区域及 邻区至今 的震源机 制解资料，编制震 源机制解 分布图；b)区域现代构 造应力场 方向、性 质及分区 等特征；c)区域现代构 造应力场 与 区域构 造活动的 关系。5.2.5 目标区地震 影响评价，应包含 以下内容：a)搜集分析对 目标区大 于等于 度影响的 地震烈度 资料；b)无地震烈度 资料时，选用适宜 本地区的 地震烈度 衰减关系，计算目 标区地震 影响烈度；c)建立地震影 响烈度目 录；d)编制影响目 标区的综 合等震线 图，评价 目标区最 大地震影 响烈度。区域地震构 造 5.3.1 区域地质构 造背景分 析，应符 合以下规 定：a)搜集区域地 层、地质 构造、地 质演化等 方面的资 料；b)编制区域大 地构造分 区图；c)分析区域地 质构造背 景。5.3.2 区域新构造 背景分析，应符合 以下规定：a)搜集区域地 貌、区域 新构造时 期地层与 地质构造 等资料；b)编制区域新 构造图，分析地震 发生的新 构造背景；c)分析新构造 运动特征，重点分 析新构造 运动与地 震活动的 关系。5.3.3 地球物理场 及深部构 造特征分 析，应符 合以下规 定：a)收集重力、航磁和其 它地球物 理场资料；b)编制区域重 力异常图、航磁异 常图；c)结合地壳结 构及其它 深部构造 资料，综 合分析区 域范围内 地震分布 与地球物 理场的关 系。5.3.4 区域主要断 层活动性 评价，应 符合以下 规定：a)搜集区域断 层活动性 资料；b)编制主要断 层活动特 征一览表，包括断 层长度、走向、产 状、最新 活动时代 及活动性 质、断层附近破 坏性地震 等内容；c)对目标区可 能产生较 大影响，且展 布和 活动性依 据不充分 的断层，应根据 DB/T 82-2020 等 规范补充相 应调查工 作；DB 13/T 5961 2024 4 d)对控制区域 地震活动 和作为确 定潜在震 源区依据 的主要断 层、活动断层，应 进行详细 论述；e)分析区域主 要断层性 质、展布 特征、最 新活动时 代、运动 学参数以 及断层活 动性分段、重 点地段古地 震强度及 活动期次 等。5.3.5 区域地震构 造图编制，区域地 震构造图 应包括以 下内容：a)区域主要断 层及其分 段，并区 分活动时 代、活动 性质与产 状；b)第四纪以来 活动盆地 及其性质；c)新近纪以来 的地层；d)新近纪或第 四纪以来 的地层等 厚线；e)现代构造应 力场方向；f)破坏性地震 震中位置，并标注 重要地震 的震级和 发震时间。5.3.6 区域地震构 造环境评 价，应包 括以下内 容：a)目标区所在 大地构造 单元的属 性；b)区域新构造 运动特征，目标区 所在新构 造分区单 元的活动 特征及其 与地震活 动的关系；c)区域地震构 造特征，目标区所 在地质构 造单元的 地震构造 环境特点；d)评价地震构 造条件，给出区域 范围内不 同震级档 的地震构 造标志，判别区域 发震构造，分 析发震构造 特征，确 定发震构 造最大潜 在地震。6 近场区地震 活动性和 地震构造 评价 近场区范围 和图件 6.1.1 根据目标区 及邻近区 域的地震 活动构造、地震活动 的分布和 延续性，考 虑历史地 震 对目标 区的地震动 特征 以及地 震地质 灾害的 影响 程度，确定近 场区范 围，并对近 场区范 围选取 的 合理性进 行论述。6.1.2 近场区地震 构造图、近场 区地震震 中分布图 和近场区 主要断层 活动性鉴 定材料图 的比例尺 应不小于 1:250 000。6.1.3 探槽剖面图 比例尺宜 不小于 1:50，地 质、地貌 平面图和 剖面图比 例尺宜为 1:100 1:l 000。6.1.4 所有近场区 图件应标 明目标区 位置。近场区地震 活动性 6.2.1 应对参数有 疑问且可 能影响目 标区的地 震安全性 评价的地 震事件进 行核查。6.2.2 应编制近场 区地震目 录（震级 大于等于 M3.0）和地震 震中分布 图（震级 大于等于 M2.0）。6.2.3 地震活动性 分析，应 包括以下 内容：a)近场区地震 活动强度、频度水 平；b)近场区地震 活动密集、弥散等 空间分布 特征，以 及震源深 度分布特 征。近场区地震 构造 6.3.1 近场地质构 造分析，应符合以 下规定：a)搜集近场区 地质构造、地貌、第四 系等资料，分析 地貌和第 四系特征，划分 地质地貌 单元；b)分析近场区 地质构造 背景；c)编制近场区 地质构造 图、近场 区地质剖 面图和近 场区地震 构造图。6.3.2 近场区主要 断层活动 性鉴定，应符合以 下规定：a)每条断层应 有不少于 2 个反映 该断层活 动性的可 靠证据，证明断层 的最新活 动时代、活 动 特征和分段 等；b)基岩或浅覆 盖区断层，采用遥 感解译、露头追索、微地貌 测绘、钻 探或槽探、测年等 地 质 地貌手段进 行调查；c)覆盖区隐伏 断层，已 有资料不 能确定已 知主要断 层的活动 时代时，选用地球 物理勘探、钻 孔地质联合 剖面探测 和测年等 手段进行 勘察；d)查明活动断 层的位置、规模、产状及其 活动特征；e)编制近场区 主要断层 活动性鉴 定材料图，包括观 测路线、观测点、测线等实 际材料位 置 和 编号；DB 13/T 5961 2024 5 f)编制近场区 断层活动 性特征一 览表，包 括断层长 度、走向、产状、最新活动 时代及活 动 性 质、断层附 近破坏性 地震等内 容。6.3.3 近场区地震 构造图编 制，应包 括以下内 容：a)第四纪以来 有活动的 断层及其 活动时代；b)断层活动性 质和产状；c)第四系分布 及其厚度；d)第四纪盆地 的范围及 其活动性 质；e)破坏性地震 震中位置；f)地震地表破 裂带。6.3.4 近场区地震 构造特征 分析，应 符合以下 规定：a)分析近场区 地震活动 与构造活 动的关系；b)评价近场区 地震构造 特征。7 目标区断层 勘查和活 动性鉴定 研究范围和 图件 7.1.1 研究范围应 包括目标 区范围且 外延不小于 500 m。7.1.2 目标区 主要 断层分布 图比例尺 应不小于 1:50 000。7.1.3 目标区存在 活动断层 时，应编 制活动断 层条带状 分布图，图件的比 例尺宜为 1:5 000 1:10 000。断层活动性 勘查 7.2.1 地质构造特 征分析，应符合以 下规定：a)搜集地质构 造基础资 料，资料 精度满足 1:50 000；b)收集、分析 目标区开 展过的活 断层探测 成果；c)分析目标区 地质构造 背景、断 层发育特 征。7.2.2 对研究范 围应 开展控 制性调 查与 探测，查明是 否有 断层通 过目标 区，并查明 其位置 与展 布、性质、产 状、活动时 代、断 错位移 与速 率及其 与目标 区的位 置关 系等。断层调 查与探 测 应符合以 下规定：a)在基岩出 露区，应采用 高分辨 率遥感、地质 地貌、槽探等 方法进 行勘 查，查 明出露 断层 的性质、产状、破碎带 等发育情 况；b)在第四系 覆盖区，应开 展浅层 地震勘 探，且 勘探剖 面必须 控制住 目标 区四周 边界，有效 探测深度必须 大于第四 系底界，必要时可 采用多种 方法联合 探测；c)根据实际 需要，采集断 层活动 年代测 试样品，采取 释光、碳十四、电 子自旋 共振等 有效 测年方式，定 量鉴定断 层最新活 动年代；d)目 标 区 研 究 范 围 内 存 在 主 要 断 层，或 者目标区 外延 5 km 范围内存在 指向目标 区的主要 断层，须查明断层 和目标区 的位置关 系；e)浅层地震 勘探发 现有测 点异常 的，应 加密 测 线进行 异常追 踪，根 据实 际需要 开展钻 探、探槽测年等工 作，对异 常进行验 证。断层活动性 鉴定 7.3.1 对目标区第 四纪以来 可能有活 动的主要 断层开展 断层活动 性鉴定，应符合以 下规定：a)对于隐伏断 层宜采用 浅层地震 探测法；b)对近地表 断层及 裸露断 层可采 用高分 辨率遥 感、地 表地质 调查或 探槽，结合 地层、地貌 年代测定等，并进行现 场验证；c)应确定断层 的位置、规模、产 状、最新 活动时代 以及断层 活动性特 征；d)每条断层应 有不少于 2 个反 映该断层 活动性的 可靠证据，证明断 层的最新 活动时代 和活 动征。7.3.2 目标区活动 断层鉴定 和定位，应符合以 下规定：DB 13/T 5961 2024 6 a)对于隐伏 断层应 在浅层 地震勘 探工作 的基础 上，开 展跨断 层钻孔 联合 探测。每条断 层的 探测测线间距 应小于 2.5 km，在有地球 物理勘探 剖面或钻 孔联合地 质剖面控 制地段，隐伏 活动断层的水 平定位误 差不应大于 15 m，每个独 立的活动 断层段钻 孔联合探 测剖面应 不少 于2 个，钻孔联合探 测剖面应 根据 DB/T 92-2022 规范开 展相关工 作；b)对出露地 表的活 动断层 或有地 形地貌 迹象的 隐伏活 动断层 宜采用 地表 地质调 查或槽 探，结合地层、地貌、年代测 定，进 行现场 验证。应以追 索法为 主，结 合穿 越法对 活动断 层分 布进行核实与 修订，活 动断层位 置观察点 间隔 应不 小于 500 m，每个 独立的活 动断层段 开挖 的探槽应不少于 2 个；c)应确定断层 的位置、规模、产 状、活动 时代、断 错位移与 速率。断层活动性 评价 7.4.1 编制目标区 主要断层 活动性特 征一览表，包括断层 长度、走 向、产状、最新活动 时代及活 动性质、断层 附近破坏 性地震等 内容。7.4.2 编制目标区 主要断层 分布图，包括断 层的展布、性质、产状、活 动时代，断层活 动性鉴定 的有效观测点、地质剖 面、测线 位置等，并标明目 标区。7.4.3 评价活动断 层的性质、活动时 代、断错 位移与速 率及其对 目标区的 影响等。7.4.4 分析目标区 地震构造 特征，评价 目标区主 要断层的 性质、活 动时代、位 移和运动 特征，分 析目标区主 要断 层与近 场区活 动断层 的构 造联系，评价 目标区 范围 内发震 构造潜 在地震 活 动产生地 表断错的可能 性。8 地震工程地 质条件勘 测 地震工程地 质条件调 查 8.1.1 应收集、调查目 标区及其 附近地貌、地 层岩性、地 质构造、水文 地质条件、场地土类 型、场地类别等已 有资料，并利用地 球物理探 测等方法 研究目标 区及周边 第四纪沉 积的不均 匀 性。8.1.2 应调查地震 造成的目 标区及其 附近砂土 液化、软土 震陷、地 表破裂、滑 坡崩塌、海啸等地 震地质灾害情 况。地震工程地 质条件钻 孔勘察 8.2.1 开展地震工 程地质条 件钻孔勘 察，钻探、取样和 试验应按照 GB 50021 的有关 规定进行。8.2.2 控制钻孔布 设，应符 合以下规 定：a)根据目标区 工程地质 条件和目 标区建设 工程的功 能布局规 划，合理 布置钻孔；b)除基岩区外，控制钻 孔的空间 间隔应不 大于 700m；c)控制钻孔至 边界间隔 应不大于 350m；d)已规划的重 要工程场 地至少应 布置 1 个控制钻孔；e)目标区为不 连续地块 时，每个 地块至少 应布设 2 个控制钻 孔，且满 足本条 b）和 c）的 要求；f)不同工程地 质单元的 分界线附 近，控制 钻孔间隔 应不大于 350m;g)对于浅部土 层结构复 杂地段应 加密钻孔 进行控制。8.2.3 控制钻孔深 度，应符 合以下规 定之一：a)钻穿基岩厚 度不小于 3 m；b)钻穿剪切波 速不小于 500 m/s 的土层 不小于 5 m，且其 下卧层中 不存在波 速小于 500m/s 的软弱土层；c)若控制钻孔 深度超过 100 m 时，剪切波速 仍小于 500 m/s，且 100 m 以下的 剪切波速 值可 依据相关资料 类比或通 过经验模 型确定时，可终孔，但目标 区应至少 有 2 个 钻孔达到 剪切 波速不小于 500 m/s 的深度。8.2.4 选取一定数 量的控制 钻孔作为 典型钻孔，进行原 状土样采 集，应符 合以下规 定：a)典型钻孔自 然分层中 应对每层 土层取样，同类岩 土层厚度 超过 5 m 应分别取样；b)典型钻孔 数量应 不少于 控制钻 孔数量 的 1/3，且对 特 殊地 层具有 控制作 用，同 时在 空间 展布上具有控 制性。8.2.5 控制钻孔岩 土层物理 性能指标 原位测试，应符合 以下规定：DB 13/T 5961 2024 7 a)测量不同深 度岩土层 剪切波速，测量深 度间距不 大于 1 m，并在地 层分界面 附近加密 测点；b)目标区不 具备钻 孔原位 波速测 量条件 时，采 集分层 岩土原 状土样，采 用实验 室测试 方法 测定。c)测试地面下 30 m 深度内可能 发生饱和 砂土液化 土层的标 准贯入锤 击数、粘 粒含量等 指标，并测量地下 水位、可 液化地层 厚度等。岩土力学性 能测定 8.3.1 岩土力学性 能测定，应按照 GB/T 50269 的有关规 定进行。8.3.2 测试物理性 能指标应 包括天然 含水量、比重、天 然密度、干密度等；8.3.3 岩土动力特 性试验，应符合以 下规定：a)对典型钻孔 取得的代 表性原状 样开展动 力特性试 验，代表 性原状样 宜参考 GB 50021-2009 规范取样；b)通过动三轴 或共振柱 试验，测 定岩土剪 变模量比 与剪应变 关系、阻 尼比与剪 应变关系。图件编制 8.4.1 应以目标区 规划图或 最新影像 图为底图，编制目标 区钻孔分 布图，包括 所有控制 钻孔和搜 集钻孔位置，标注钻孔 编号、孔 口标高、钻孔深度 等信息。8.4.2 编制钻孔 柱状 图，应 包括层 序号、层底 埋深(m）、层厚(m）、土 类名 称与土 质描述 等信 息，图件比 例尺 视土层结 构复杂程 度而定，宜采用 1:100 1:1000。8.4.3 根据钻孔资 料编制目 标区不同 方向的控 制性综合 工程地质 剖面图，比 例尺为宜 采用1:1000 1:10000。8.4.4 应按照 GB 55002-2021 的有关规 定，判别 每一个钻 孔位置的 场地类别，给出目 标区场地 类别分区图。目标区地层 结构模型 建立 8.5.1 地层结构基 础资料调 查，应符 合以下规 定：a)收集目标区 及其附近 地貌、地 层、岩性、覆盖层 厚度等资 料；b)收集目标区 及其附近 浅层地震 勘探等资 料；c)根据控制 钻孔、原位测 试、岩 土试验 结果，判定目 标区下 覆土层 力学 性质在 水平方 向或 垂直于地面方 向差异较 大时，宜采用 地球物理 勘探等手 段，对目标区 地层结构 进行现场 调查；d)地层结构 现场调 查宜采 用浅层 地震等 地球物 理勘探 方法或 微动台 阵监 测观测 法，进 行浅 层地震探测时，其测线间 距不大于1 km；采用地震 台阵观测 法探查时，拾振器 间隔不大于 500m；e)对第四系覆 盖厚度小于 3 m 的，开展现场 地质调查，重点记录 出露基岩 岩性、风化层 厚度、上覆第四系 厚度及其 分布程度。8.5.2 目标区地层 结构模型 构建，应 符合以下 规定：a)地层结构模 型宜以三 维的形式 表 示，可 做切面图，图件比 例尺宜不 小于 1:10 000，在土 层力学性质变 化显著的 区段，图 件比例尺 宜为 1:1 000 1:5 000；b)地层结构模 型的平面 控制节点 间隔不大于 700 m，竖向控制 节点间隔 不大于 5m；c)地层结构 模型应 包括不 同地质 时代土 层底界 以及下 伏基岩 顶面空 间分 布特征；若下 伏基 岩顶面埋深大于 100 m，且资料不 足时，可 简化其空 间分布特 征；d)地层结构模 型宜包括 控制钻孔 揭露的所 有地层；e)等值剪切波 速深度分 布，应包 括剪切波 速度达到 500 m/s 的土层层 位深度分 布；f)等值剪切波 速深度分 布，宜包 括不同地 质时代 土 层底界的 剪切波速 度深度分 布。9 地震动预测 方程确定 地震动预测 方程表达 9.1.1 采用数学函 数式或表 格形式表 达地震动 预测方程。9.1.2 地震动预测 方程应反 映高频地 震动的震 级和距离 饱和特征。9.1.3 地震动预测 方程宜考 虑震源错 动性质影 响。DB 13/T 5961 2024 8 基岩地震动 预测方程 确定 9.2.1 应根据工程 结构特征，合理确 定基岩地 震动预测 方程及周 期，预测 方程周期 不少于 6 s。9.2.2 应采用类比 性方法结 合最新区 划图相关 资料确定 地震动预 测方程。9.2.3 应论证地震 动预测方 程的适用 性。10 概率地震危 险性分析 地震统计区 划分 10.1.1 应划分地震 区、地震 带和地震 统计区，可采用 GB 18306-2015 中地震区、地震带 的划分 方案。10.1.2 应基于地震 区、地震 带划分，并依地震 活动性参 数统计的 需要，确 定地震统 计区。潜在震源区 划分 10.2.1 应在地震 统计 区内划 分背景 地震 活动潜 在震源 区，并在背 景地震 活动 潜在震 源区内 划分 构造潜在震源 区。10.2.2 划分背景地 震活动潜 在震源区 时，应综 合考虑以 下构造条 件或地震 活动特征：a)新构造活动 分区；b)第四纪构造 活动形式 及强度分 区；c)中小地震活 动强度与 频度分区。10.2.3 划分构造潜 在震源区 时，应综 合考虑以 下构造条 件或地震 活动特征：a)破坏性地震 震中；b)微震和小震 密集带；c)古地震遗迹 地段；d)地震空间分 布图像的 特征地段；e)断层活动分 段与级联；f)第四纪断陷 盆地；g)活动断层的 端部、转 折处或交 汇处等特 殊部位；h)深部构造。10.2.4 确定潜在 震源 区边界，应考 虑地 震构造 展布认 识不 确定性，以及 未来 地震活 动空间 分布 的不确定性。10.2.5 应确定潜在 震源区主 破裂取向 及其方向 性函数。10.2.6 应给出该目 标区所在 背景源及 其震级上 限。地震活动性 参数确定 10.3.1 地震活动性 参数应包 括：a)地震统计区 的震级上 限；b)地震统计区 的震级下 限；c)地震统计区 的震级 频度关系 系数；d)地震统计区 的地震年 平均发生 率；e)潜在震源区 的震级上 限；f)潜在震源区 各震级档 空间分布 函数。10.3.2 确定地震统 计区的地 震活动性 参数应符 合以下规 定：a)基于地震统 计区内已 发生的最 大地震震 级和地震 构造特征，确定地 震统计区 震级上限；b)分析地震统 计区地震 资料的完 整性、可 靠性、代 表性，以 及统计方 法等导致 的结果不 确 定 性，综合确 定地震统 计区震级 频度关 系；c)分析地震统 计区现代 地震活动 水平以及 未来地震 活动趋势，确定地 震统计区 的地震年 平 均 发生率；d)根据区域地 震活动水 平和震源 深度确定 震级下限。10.3.3 确定潜在震 源区的地 震活动性 参数应符 合以下规 定：DB 13/T 5961 2024 9 a)依据背景地 震活动潜 在震源区 内中小地 震活动水 平和震级、地震构 造背景，确定背景 地 震 活动潜在震 源区震级 上限；b)依据构造潜 在震源区 内地质构 造条件以 及地震活 动特征，确定构造 潜在震源 区震级上 限；c)依据潜在 震源区 内构造 规模、活动性、大震 复发特 征等地 震构造 条件 和各震 级地震 活动 水平综合评定 不同震级 档地震在 各潜在震 源区内发 生可能性，确定空 间分布函 数。地震危险性 分析计算 10.4.1 应根据目标 区内地震 动参数可 能的分布 特征，确定 计算控制 点。控制 点间隔宜 不大于700m，且各控制性 钻孔所在 位置应作 为计算控 制点。10.4.2 应计算给出 地震动参 数超越概 率曲线。10.4.3 计算地震动 反应谱时，周期点 的分布应 能控制反 应谱形状，数目应 不少于 15 个。10.4.4 应考虑对地 震动预测 方程的统 计不确定 性进行校 正。10.4.5 宜分析潜在 震源区及 地震活动 参数不确 定性对地 震危险性 分析结果 的影响。10.4.6 计算目标区 各控制点 多概率水 准基岩水 平向地震 动峰值加 速度和加 速度反应 谱（阻尼比 5%、周期不少 于 6 s），概率 水准应不 少于 50 年和100 年超越概 率 63%、10%、2%，且应包 含与目标区规划工程需 求相适应 的概率水 准。10.4.7 分析基岩地 震动参数 的空间分 布特征。10.4.8 建立目标区 多概率水 准的基岩 地震动参 数数据库 并给出地 震基岩峰 值加速度 分布图。10.4.9 地震危险性 分析结果 表述，应 符合以下 规定：a)以图和表格 的形式给 出不同超 越概率的 地震动参 数；b)以表格形 式给出 对计算 控制点 地震危 险性起 主要作 用的各 潜在震 源区 的贡献，并分 析地 震环境对地震 危险性分 析结果的 影响特征；c)总体性评价 地震危险 性分析结 果的合理 性。11 场地地震动 参数确定 地震反应分 析模型的 建立 11.1.1 根据地震 工程 地质条 件勘查 结果，建立 地震反 应分 析模型。目标 区地 表、土 层界面 及基 岩面均较平 坦时，可采 用一维 土层反 应分 析模型；地表、土层 界面 或基岩 面起伏 较大时，宜采用二 维或三维土层 反应分析 模型。11.1.2 应采用以下 三者之一 作为地震 输入界面：a)钻探确定的 基岩面；b)剪切波速不 小于 500 m/s 的岩土层顶 面；c)钻孔深度超过 100 m，且剪切波 速有明显 跃升的土 层分界面 或由其它 方法确定 的界面。11.1.3 选用二维或 三维分析 模型时，应考虑边 界效应，多方案设 定边界。土层模型参 数的确定 11.2.1 根据地震 工程 地质条 件勘查 结果，结合 目标区 地层 结构模 型综合 确定 场地分 层土厚 度、密度、剪切波 速及土动 力学参数 等场地土 层模型参 数。11.2.2 根据目标 区地 层结构 模型及 相关 资料，采用合 理的 估计方 法确定 缺少 实测资 料的部 分土 层模型参数，并进行波 速值和地 震输入界 面位置的 不确定性 对场地地 震反应的 影响分析。11.2.3 确定各控制 钻孔场地 土层地震 反应分析 模型，建 立地震反 应分析模 型数据库。输入地震动 时程的确 定 11.3.1 自由基岩 场地 地震动 时程的 目标 反应谱 应选择 以地 震危险 性分析 得到 的指定 超越概 率水 平的基岩地震 动反应谱。11.3.2 自由基岩 场地 地震动 时程确 定时，可采 用人工 合成 的地震 动时程 或强 震动观 测记录 作为 初始地震动时 程。11.3.3 合成各计算 控制点自 由基岩表 面地震动 时程，应 符合以下 规定：DB 13/T 5961 2024 10 a)确定强度包 络函数特 征参数与 震级、距离的 关系，地震动 时程的强 度包络函 数应表现 上升、平稳和下降 三个阶段 的特征；b)每个目标谱 合成地震 动时程样 本不少于 5 条，不同地震 动时程样 本之间的 相关系数 不大 于0.16；c)在任一控 制点频 率处，合成地 震动时 程反应 谱与目 标地震 反应谱 之间 的相对 误差的 绝对 值 不超过 5%；d)合成地震动 加速度时 程对应的 速度和位 移时程应 无基线漂 移；e)建立目标区 自由基岩 场地地震 动时程数 据库。11.3.4 各计算控制 点应按自 由基岩场 地地震动 时程幅值 的 50%确定场 地土层地 震反应分 析的计 算基底输入。地震反应分 析计 算 11.4.1 一维土层 模型 的土层 厚度应 划分 得足够 小，使 层内 各点剪 应变幅 值大 体相等，可采 用等 效线性化波动 法进行计 算。计算 时控制在 所考虑的 有效地震 波最短波 长的 1/5 1/20 范 围 内取值。11.4.2 二维及三 维分 析模型 采用有 限元 法求解 时，有 限元 网格在 波传播 方向 的尺寸 应在所 考虑 最短波长的 1/12 1/8 范围内取 值。11.4.3 应根据场 地反 应分析 得到的 地震 动时程，计算 场地 相关反 应谱，包括 场地地 表的地 震动 峰值加速度、加速度反 应谱和时 程强度包 络函数等。11.4.4 应根据计 算所 得到的 场地相 关反 应谱，分析同 一概 率水准 下不同 地震 动输入 情况下 的场 地地震反应分 析计算结 果，综合 确定各控 制点地震 动参数。场地地震动 参数的确 定 11.5.1 场地地震 动参 数应包 括场地 地表 的地震 动参数，即 场地地 震动峰 值加 速度和 加速度 反应 谱特征周期，其中，加 速度反应 谱应与 GB 18306-2015 中规 准化反应 谱的形式 相同。11.5.2 场地地震动 参数确定，应符合 以下规定：a)工程场地类 别为类 场地，根 据概率法 地震危险 性分析获 得的基岩 场地地震 动反应谱 确定；b)工程场地 类别为 非类 场地的 地震动 参数根 据基于 概率法 基岩地 震动 输入的 地表场 地相 关反应谱确定。11.5.3 编制场地地 表的地震 动参数分 区图，应 符合以下 规定：a)应编制目标 区多概率 水准的地 震动峰值 加速度、反应谱区 划图；b)应采用等 值线形 式表示 目标区 地震动 参数分 区结果，地震 动峰值 加速 度相邻 等值线 差异 宜为 5%且为 5gal 的整数倍，反应谱特 征周期相 邻等值线 差异宜为 0.05 s；c)图件比例尺 应不小于 1:50000。11.5.4 对需要竖 向地 震动的 建设工 程，依据水 平向地 震动 参数结 果，采 用竖 向与水 平向地 震动 比值确定场地 竖向地震 动，比值 宜取 2/3。在场 地附近地 震活动对 地震危险 性起主要 贡献情 况下，比值可取为 1。11.5.5 应给出规准 化的场地 地震动反 应谱形状 及有关参 数（阻尼比 5%，最 小周期值 应不大于 0.04s，最大周期值 应不小于 6 s）。11.5.6 建立目标 区地 表地震 动参数 数据 库。数 据库应 包括 各控制 点多概 率水 准水平 向地震 动峰 值加速度和加 速度反应 谱特征周 期。目标区场地 地震动时 程的确定 11.6.1 宜采用人工 合成地震 动时程或 选择实际 记录地震 动时程确 定。11.6.2 选择实际记 录地震动 时程确定 目标区场 地地震动 时程，应 符合以下 规定：a)选择以目标 区场地地 震动反应 谱为实际 记录地震 动时程的 目标反应 谱；b)依据目标 区场地 地震危 险性主 要控制 地震震 级、距 离，以 及场地 条件 等因素，挑选 对目 标反应谱匹配 误差较小 的实际地 震动记录；c)选择同一次 地震同一 台站记录 到的三分 量强震动 记录作为 三维目标 区场地地 震动时程。11.6.3 合成目标区 场地地震 动时程时，应符合 以下规定：DB 13/T 5961 2024 11 a)采用多组 时程法 合成目 标区场 地地震 动时程；同一 超越概 率
