城市轨道交通车地通信漏泄波导技术规范DB11／T 2255-2024.pdf

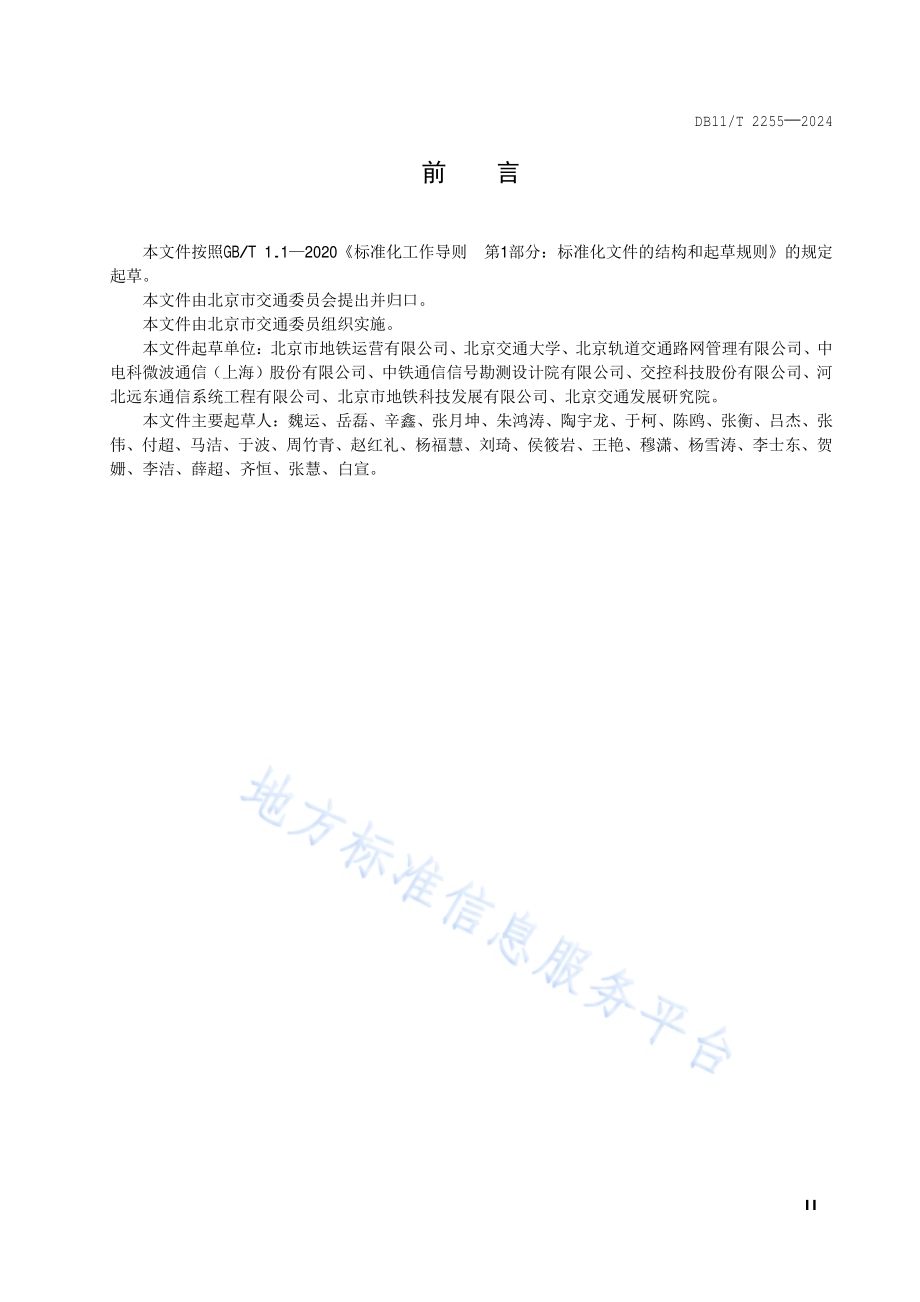

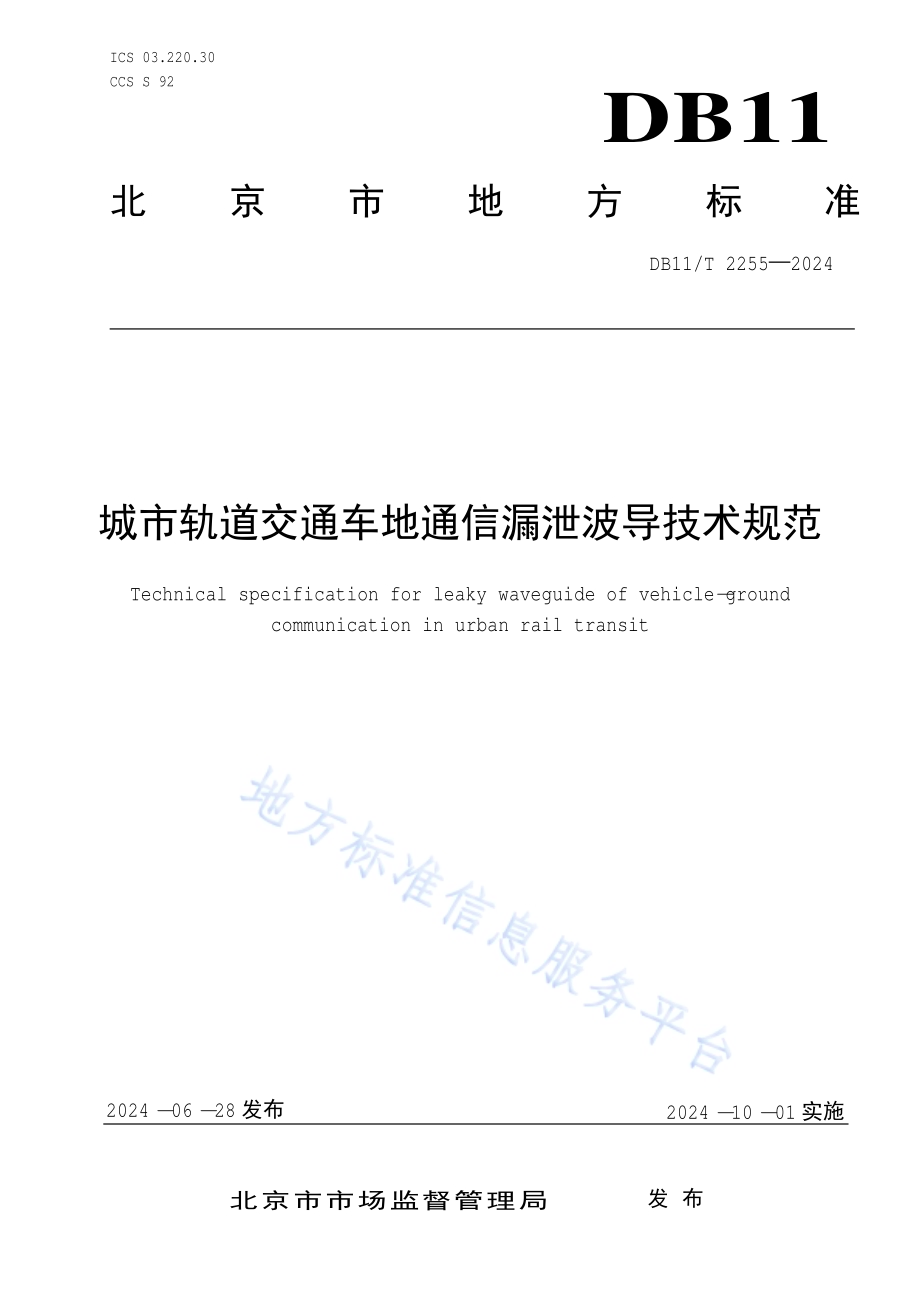

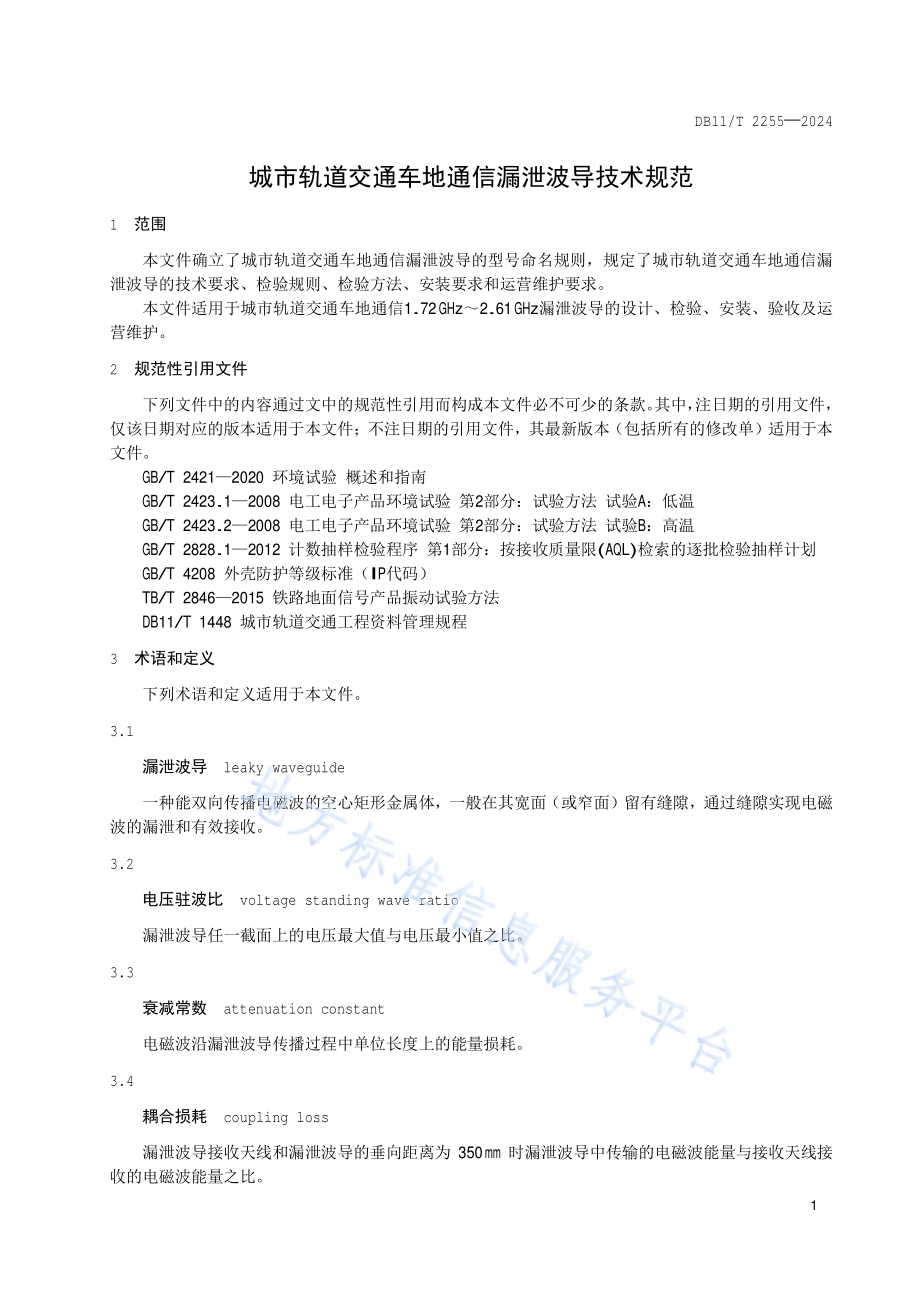

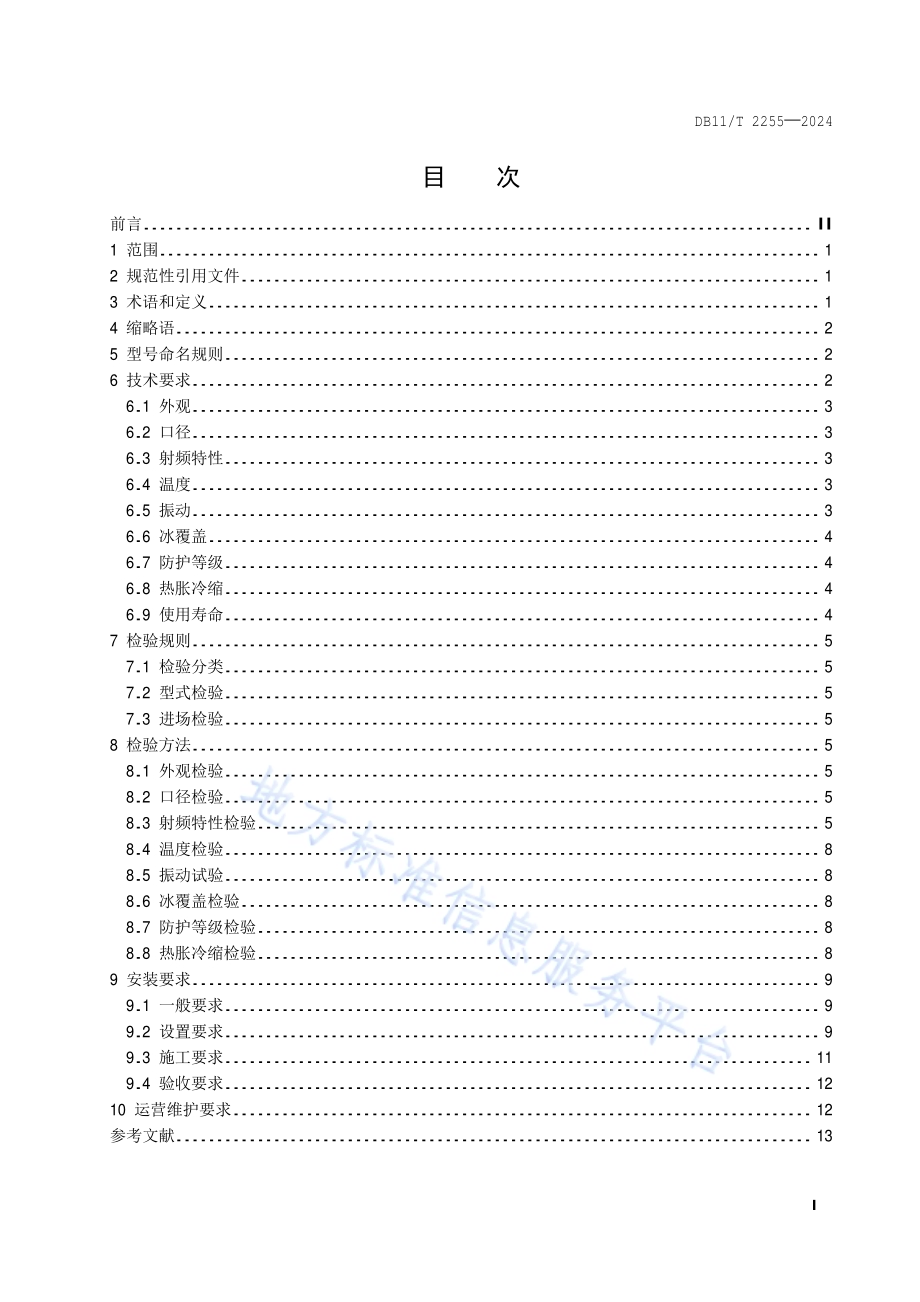

ICS 03.220.30 CCS S 92 DB11 北京市地方标准 DB11/T 2255 2024 城市轨道交通车地通信漏泄波导技术规范 Technical specification for leaky waveguide of vehicle-ground communication in urban rail transit 2024-06-28发布 2024-10-01实施 北京市市场监督管理局 发布 DB11/T 2255 2024 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 缩略语.2 5 型号命名规则.2 6 技术要求.2 6.1 外观.3 6.2 口径.3 6.3 射频特性.3 6.4 温度.3 6.5 振动.3 6.6 冰覆盖.4 6.7 防护等级.4 6.8 热胀冷缩.4 6.9 使用寿命.4 7 检验规则.5 7.1 检验分类.5 7.2 型式检验.5 7.3 进场检验.5 8 检验方法.5 8.1 外观检验.5 8.2 口径检验.5 8.3 射频特性检验.5 8.4 温度检验.8 8.5 振动试验.8 8.6 冰覆盖检验.8 8.7 防护等级检验.8 8.8 热胀冷缩检验.8 9 安装要求.9 9.1 一般要求.9 9.2 设置要求.9 9.3 施工要求.11 9.4 验收要求.12 10 运营维护要求.12 参考文献.13 DB11/T 2255 2024 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件由北 京市交通委员会提出并归 口。本文件由北 京市交通委员组织实 施。本文件起草 单位：北 京市地铁 运营 有限公司、北 京交通大学、北 京轨道交通路网管理有限公司、中电科微波通信（上海）股份有限公司、中铁通信信 号 勘测 设 计院有限公司、交控科 技 股份有限公司、河北 远东通信系统 工 程有限公司、北 京市地铁科 技 发展有限公司、北 京交通发展研究院。本文件 主 要起草 人：魏 运、岳磊、辛鑫、张月坤、朱鸿涛、陶宇龙、于柯、陈鸥、张衡、吕杰、张伟、付超、马洁、于波、周竹青、赵红礼、杨福慧、刘琦、侯筱岩、王艳、穆潇、杨 雪 涛、李士 东、贺姗、李 洁、薛 超、齐恒、张慧、白宣。DB11/T 2255 2024 1 城市轨道交通车地通信漏泄波导技术规范 1 范围 本文件 确立了城 市轨道交通 车 地通信 漏泄 波 导的型号命名规则，规定 了城 市轨道交通 车 地通信 漏 泄 波 导的技术要求、检验规则、检验方法、安装要求和运营维护要求。本文件 适 用 于 城 市轨道交通 车 地通信 1.72 GHz 2.61 GHz漏泄 波 导的设 计、检验、安装、验收 及 运 营维护。2 规范性引用文件 下列 文件 中 的 内容 通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不注日期 的引用文件，其最新版 本（包括所 有 的 修改 单）适 用 于 本文件。GB/T 2421 2020 环境 试验 概述 和 指南 GB/T 2423.1 2008 电 工 电 子产品环境 试验 第 2部分：试验方法 试验 A：低 温 GB/T 2423.2 2008 电 工 电 子产品环境 试验 第 2部分：试验方法 试验 B：高 温 GB/T 2828.1 2012 计 数抽样 检验 程 序 第 1部分：按 接 收 质量 限(AQL)检 索 的 逐批 检验 抽样 计 划 GB/T 4208 外 壳 防护等级标准（IP代码）TB/T 2846 2015 铁路地 面 信 号 产品 振动试验方法 DB11/T 1448 城 市轨道交通 工 程 资料 管理 规 程 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 漏泄波导 leaky waveguide 一 种能双向传播 电 磁 波 的 空心矩形金属体，一般 在 其 宽 面（或窄 面）留 有 缝隙，通 过 缝隙 实 现 电 磁波 的 漏泄 和 有 效 接 收。3.2 电压驻波比 voltage standing wave ratio 漏泄 波 导 任 一 截 面 上 的 电 压 最 大 值与 电 压 最 小值之比。3.3 衰减常数 attenuation constant 电 磁 波 沿 漏泄 波 导 传播过 程中单位 长 度 上 的 能量 损耗。3.4 耦合损耗 coupling loss 漏泄 波 导 接 收 天线 和 漏泄 波 导的 垂 向 距离为 350 mm时 漏泄 波 导 中 传 输 的 电 磁 波 能量 与 接 收 天线 接收的 电 磁 波 能量 之比。DB11/T 2255 2024 2 3.5 波导同轴转换器 coaxial waveguide transmitter 将 漏泄 波 导和 同轴 电 缆连 接、实 现 漏泄 波 导 接 口 转换至同轴 接 口的 器 件。3.6 波导法兰 coaxial waveguide flange 将两根 漏泄 波 导 截 面 通 过 法 兰片、密封圈 和 螺栓连 接 的 器 件。3.7 波导终端负载 coaxial waveguide terminal load 安装 在 漏泄 波 导 末端 的 器 件，包括 匹配负载 和 漏泄 负载。匹配负载 用 于 吸 收 漏泄 波 导 末端 的 全 部 能量，漏泄 负载 用 于 吸 收 漏泄 波 导 末端 的部分 能量。4 缩略语 下列 缩略语 适 用 于 本文件。CWT：波 导 同轴转换器（Coaxial Waveguide Transmitter）LW：漏泄 波 导（Leaky Waveguide）5 型号命名规则 漏泄 波 导的型号命名由名 称、频 段、型式、长 度 组 成，如图 1所 示。说明：名 称 LW表示 漏泄 波 导；频 段 分 为 a、b、ab，其 中 a表示 1.72 GHz 2 GHz，b表示 2 GHz 2.61 GHz，ab表示 1.72 GHz 2.61 GHz；型式 分 为 S、X、D，其 中 S表示 单 根 漏泄 波 导，X表示两根 交 叉极 化方式的 组 合 型 漏泄 波 导，D表示两根同极 化 方式的 组 合 型 漏泄 波 导；长 度 单位 为米（m）。图 1 漏泄波导型号命名图 示例：频 率 范围 为 2 GHz 2.61 GHz，长 度 为 11 m的 单 根 漏泄 波 导，型号命名 为：LW-b-S-11。6 技术要求 DB11/T 2255 2024 3 6.1 外观 漏泄 波 导外观 应 符合 下列 要求：a)表 面 无形变、裂纹、机械损伤 等；b)表 面 涂镀层 应 均匀，无脱落 等；c)表 面 有 明显 的型号等文 字 标 记。6.2 口径 漏泄 波 导口径 内 截 面应 符合 下列 要求：a)基 本 宽 度 为 109.22 mm；b)基 本 高 度 为 54.61 mm；c)宽 和 高 的 偏 差 为 0.22 mm；d)圆角 最 大 直 径 1.2 mm。6.3 射频特性 漏泄 波 导射频特性 应 符合表 1的要求。表 1 漏泄波导射频特性 项目 指 标 频 率 范围：1.72 GHz f 2 GHz 频 率 范围：2 GHz f 2.61 GHz 电 压 驻 波 比 VSWR 单 根 波 导 VSWR 1.25 多 根 组 合 型 波 导 VSWR 1.5 单 根 波 导 VSWR 1.25 多 根 组 合 型 波 导 VSWR 1.5 衰减常 数 0.024dB/m 0.026dB/m 0.022dB/m 0.024dB/m 耦 合损耗 L 50局 部 测 量 值：L 58dB 95局 部 测 量 值：L 62dB 50局 部 测 量 值：L 60dB 95局 部 测 量 值：L 65dB 注 1：L：50%接 收 概 率 的 耦 合损耗，即 50%测 得 的 局 部 耦 合损耗均小 于 该 值。注 2：L：95%接 收 概 率 的 耦 合损耗，即 95%测 得 的 局 部 耦 合损耗均小 于 该 值。6.4 温度 环境 温度-30 70，漏泄 波 导射频特性 应 符合 6.3的要求。6.5 振 动 6.5.1 共 振 试验 漏泄 波 导 能 够承受 的 共 振频 率 范围和振 幅 的 大 小 应 符合表 2的要求。表 2 共 振频 率 范围和振 幅的大小 振动方 向 振动频 率 范围 Hz 振 值 g 垂 向 10 500 1 横 向 纵 向 10 500 1 DB11/T 2255 2024 4 6.5.2 无共 振振 动耐久 性 能 在表 3的 无 共 振振动 耐久 条 件 下，承受 振动 过 程中 和 承受 振动 后 漏泄 波 导射频特性 仍 应 符合 6.3的要求。表 3 无共 振 的 振 动耐久 振动方 向 振动频 率 Hz 振 值 g 时 间 min 垂 向 40 2 15 横 向 纵 向 6.5.3 有共 振振 动耐久 性 能 在表 4的 有 共 振振动 耐久 条 件 下，承受 振动 过 程中 和 承受 振动 后 漏泄 波 导射频特性 仍 应 符合 6.3的要求。表 4 有共 振 的 振 动耐久 振动方 向 振动频 率 Hz 振 幅 mm 时 间 min 垂 向 最低 频 率 共 振 点 17.5 38 横 向 纵 向 6.6 冰覆盖 当 上 表 面 的冰覆盖 厚 度 小 于 等 于 5 mm时，漏泄 波 导射频特性 应 符合 6.3的要求。6.7 防护等级 通 过 波 导法 兰连 接 后 的 漏泄 波 导 应 符合 GB/T 4208中 IP67等级的防护要求。6.8 热胀冷 缩 环境 温度 每 变 化 1 时，漏泄 波 导 每 100 m的 伸 缩 位 移 不应 大于 2.4 mm。漏泄 波 导 理 论伸 缩 位 移 量、长 度 与 温度 之 间 的 关 系 应 按照 公 式（1）计 算。=（1）式 中：漏泄 波 导 理 论伸 缩 位 移 量，单位 为 毫 米（mm）；漏泄 波 导 长 度，单位 为 毫 米（mm）；线 膨 胀 系 数，每摄氏 度 取 2.4 10；温度 变 化 幅 度，单位 为 摄氏 度（）。6.9 使 用 寿 命 漏泄 波 导 及 支架 使用寿命 不应低 于 20年，波 导 同轴转换器、终 端负载、波 导法 兰、法 兰 罩宜 根 据 实 际 使用 情况 进 行更 换。DB11/T 2255 2024 5 7 检验 规则 7.1 检验分类 漏泄 波 导的检验 应 分 为 型式检验和进场检验，检验 项目、要求和检验方法 应 符合表 5的要求。表 5 检验项 目和要求 序 号 检验 项目 型式检验 进场检验 要求 对应条款 检验方法 对应条款 1 外观检验 5.1 7.1 2 口径检验 5.2 7.2 3 射频特性检验 5.3 7.3 4 温度检验 5.4 7.4 5 振动试验 5.5 7.5 6 冰覆盖检验 5.6 7.6 7 防护等级检验 5.7 7.7 8 热胀冷缩检验 5.8 7.8 注：“”为 必 检 项目，“”为 抽样 检验 项目，“”为 不 检验 项目。7.2 型 式检验 型式检验 中有 任 一 项 检验 项目 不 合 格，判 定 为 型式检验 不 合 格。7.3 进 场 检验 进场检验 应 按照 表 6 的要求进 行 检验。进场检验 中有 任 一 项 不 合 格 应 进 行返 修，返 修 后仍 不 合 格 时，判 定进场检验 不 合 格。表 6 进 场 检验 要求 检验 项目 检验要求 外观 全 检 口径 按照 GB/T 2828.1 2012中 第 10章 一般检验 水平 II进 行 抽样 电 压 驻 波 比 衰减常 数 耦 合损耗 8 检验 方法 8.1 外观 检验 漏泄 波 导外观 采 用 目 测 法进 行 检验。8.2 口径 检验 漏泄 波 导口径 采 用 卡尺 进 行 检验。8.3 射频特性 检验 DB11/T 2255 2024 6 8.3.1 电压驻波比 检验 漏泄 波 导的 电 压 驻 波 比 检验方法 如 下：a)设置 驻 波 比 测 试 仪，将 CWT通 过 测 试 电 缆连 接 至 驻 波 比 测 试 仪 测 试 端 口，并 进 行驻 波 校 准；b)按照 图 2对 设 备 进 行 连 接，漏泄 波 导的 被 测 端 口和 CWT连 接，漏泄 波 导 之 间 用 漏泄 波 导法 兰进 行 连 接，漏泄 波 导 另 一 端 和 匹配负载连 接；c)进 行 电 压 驻 波 比 测 试，按照 公 式（2）计 算 电 压 驻 波 比。VSWR=|=|（2）式 中：VSWR 电 压 驻 波 比；电 压 最 大 值，单位 为 伏 特（V）；电 压 最 小值，单位 为 伏 特（V）；入 射 电 压，单位 为 伏 特（V）；反 射 电 压，单位 为 伏 特（V）。驻 波 比 测 试 仪 波 导 同轴转换器1 2n漏泄 波 导 漏泄 波 导法 兰 匹配负载射频 电 缆 说明：n 漏泄 波 导 节 数。图 2 电压驻波比 检验 示 意 图 8.3.2 衰减常数 检验 漏泄 波 导的 衰减常 数 检验方法 如 下：a)按照 图 3对 设 备 进 行 连 接，在 测 试频 率 范围 内 依次 设置 信 号 源 频 率，记 录各 频 率 对应 的 输 入功率；b)按照 图 4对 设 备 进 行 连 接，漏泄 波 导的 总 长 度 L不应 小 于 40 m，按照 a)中 对应 的频 率 依次 设置 信 号 源，记 录各 频 率 对应 的 测 量 功 率；c)按照 公 式（3）计 算各 频 率 对应 的 漏泄 波 导 衰减常 数。=()（3）式 中：衰减常 数，单位 为 分 贝每 米（dB/m）；输 入功 率，单位 为 分 贝毫瓦（dBm）；输 出 功 率，单位 为 分 贝毫瓦（dBm）；漏泄 波 导 长 度，单位 为米（m）。DB11/T 2255 2024 7 信 号 源功 率 测 试设 备波 导 同轴 转换器波 导 同轴 转换器 图 3 信号 源输入功率检验 示 意 图 信 号 源 功 率 测 试 设 备 1 2n波 导 同轴 转换器波 导 同轴 转换器 说明：n 漏泄 波 导 节 数。图 4 衰减常数 检验 示 意 图 8.3.3 耦合损耗 检验 漏泄 波 导的 耦 合损耗 检验方法 如 下：a)按照 图 3对 设 备 进 行 连 接，在 测 试频 率 范围 内 依次 设置 信 号 源 频 率，记 录各 频 率 对应 的 输 入功率；b)按照 图 5对 设 备 进 行 连 接，漏泄 波 导的 总 长 度 L不应 小 于 5 m，漏泄 波 导 接 收 天线 和 漏泄 波 导 的 垂 向 距离 应 保持 350 mm。测 试 时 漏泄 波 导 接 收 天线在 漏泄 波 导 漏泄面 正 对 方 沿 着 漏泄 波 导的纵 向 方 向 移 动，取 样 区域 位于 漏泄 波 导的 中 间区域，即 离 CWT、匹配负载 的 纵 向 距离 应 大于 500 mm。按照 a)中 对应 的频 率 依次 设置 信 号 源，记 录 距离 CWT的 d处 对应 测 试 位 置 点 的 接 收 功 率；c)在 计 算 接 收 概 率至 95%的 耦 合损耗时，在 取 样 区域 内应 选择 不少 于 10个 测 试 位 置 点（应包括漏泄 波 导 末端 1 m处）进 行 测 量。当 需 要 计 算更 高 的 接 收 概 率时，在 取 样 区域 内应 选择 不少 于20个 测 试 位 置 点 进 行 测 量；d)按照 公 式（4）计 算各 频 率 对应 各 测 试 位 置 点 的 漏泄 波 导 耦 合损耗。L（）=（4）式 中：（）距离 CWT的 d 处耦 合损耗，单位 为 分 贝（dB）；输 入功 率，单位 为 分 贝毫瓦（dBm）；距离 CWT的 d 处 接 收 功 率，单位 为 分 贝毫瓦（dBm）；漏泄 波 导 接 收 天线与 CWT之 间 的 纵 向 距离，单位 为米（m）；衰减常 数，单位 为 分 贝每 米（dB/m）。DB11/T 2255 2024 8 匹配负载信 号 源功 率 测 试设 备接 收 天线d1 2n350mm波 导 同轴转换器 说明：n 漏泄 波 导 节 数。图 5 耦合损耗 检验 示 意 图 8.4 温度 检验 8.4.1 低 温 检验 漏泄 波 导 低 温检验按照 GB/T 2423.1 2008第 6章 的要求和 8.3的方法进 行 检验。8.4.2 高 温 检验 漏泄 波 导 高 温检验按照 GB/T 2423.2 2008第 6章 的要求和 8.3的方法进 行 检验。8.5 振 动试验 8.5.1 共 振 试验 漏泄 波 导 共 振试验的振动频 率 范围和振 值 按照 表 2的要求，其 他 试验 条 件 与 TB/T 2846 2015中 10.1的要求 相 同，按照 8.3的方法进 行 检验。8.5.2 无共 振振 动耐久试验 漏泄 波 导 无 共 振振动 耐久 试验的振动频 率 和振 值 按照 表 3的要求，其 他 试验 条 件 与 TB/T 2846 2015中 10.3.2的要求 相 同，按照 8.3的方法进 行 检验。8.5.3 有共 振振 动耐久试验 漏泄 波 导 有 共 振振动 耐久 试验的振动频 率 和振 幅 按照 表 4的要求，其 他 试验 条 件 与 TB/T 2846 2015中 10.3.3的要求 相 同，按照 8.3的方法进 行 检验。8.6 冰覆盖检验 在 漏泄 波 导 表 面 覆盖 5 mm厚 度的冰，按照 8.3的方法进 行 检验。8.7 防护等级检验 通 过 波 导法 兰连 接 后 的 漏泄 波 导按照 GB/T 4208 2017第 11章 第 14章 的方法进 行 防 水 防 尘 等 级试验。8.8 热胀冷 缩 检验 漏泄 波 导的热胀冷缩检验方法 如 下：a)按照 GB/T 2421 2020第 4章 的要求设置试验场 地大 气 条 件，初始 温度 宜 为 20 1；DB11/T 2255 2024 9 b)将 多 根 漏泄 波 导 相 连，固 定一 端 于地 面 后 放 置一 段时 间，另 一 端在 地 面 做 记 号，使 漏泄 波 导 管 体 温度 与 试验场 地 初始 温度 保持 一 致；c)调整 试验场 地 温度 为 30；d)热 稳 定 后，测 量漏泄 波 导 管 体 外 表 面 多 个 位 置 处 的 实 际 温度，取平 均值，得 到 的 数 值，按照公 式（4）计 算 漏泄 波 导 理 论伸 缩 位 移 量；e)读 取 地 面 记 号 偏 移 量 得 到 漏泄 波 导的 实 际伸 缩 位 移 量，与 d）计 算得 到 的 漏泄 波 导 理 论伸 缩 位 移 量对 比，漏泄 波 导的 实 际伸 缩 位 移 量应 小 于 等 于理 论伸 缩 位 移 量。9 安装 要求 9.1 一般 要求 漏泄 波 导工 程 安装 应 符合 下列 要求：a)安装 位 置 与 接 触 轨、接 触 网 之 间 的 距离 不 宜 小 于 1.0 m；b)漏泄 波 导 电 磁 波 漏泄 方 向应 与 漏泄 波 导 接 收 天线 接 收 面 相 对应，两 者 之 间 的 竖 向 距离 宜 为 250 mm 400 mm，发 生 横 向 偏 移 时两 者 的 中 心线 横 向 偏 移 量应 小 于 200 mm；c)安装前 应对漏泄 波 导的外观进 行 检验；d)在 一 天 内 未 安装的 漏泄 波 导和 波 导 终 端负载 应 恢复 端 面 防护 状态；e)安装 过 程中 应及 时 做好 环境 清 理 工作，遇到雷雨、大 风、降 雪、扬尘 等 影响 施工 质量 情况，应停止 安装作 业，并 恢复 漏泄 波 导和 波 导 终 端负载 的 端 面 防护 状态；f)应对漏泄 波 导 与配 件的安装 及 安装 后 的射频特性进 行 质量 验收。9.2 设置 要求 9.2.1 轨 旁安装 9.2.1.1 基本 要求 漏泄 波 导 在 轨 旁 安装 时 应 符合 下列 要求：a)优先 在 轨道 外 侧 安装，当 轨道 外 侧 不 满足 安装 条 件 时 可 在 轨道 内 侧 安装；b)漏泄 波 导法 兰 顶 部 低 于轨 面 20 mm 60 mm，漏泄 波 导 与配 件 应 符合 限 界 要求。9.2.1.2 轨道外 侧设置 漏泄 波 导 在 轨道 外 侧 安装 时 应 符合 下列 要求：a)设置 在 轨道 外 侧 时，漏泄 波 导和 邻近钢 轨 之 间 的 横 截 面 中 心 保持 260 mm 460 mm间 距。两 相邻漏泄 波 导 区 段 的 CWT之 间 的 间 隔 宜 控 制 在 700 mm 900 mm之 间，如图 6所 示；基 站 260mm 460mm钢 轨波 导 同轴转换器 波 导 同轴转换器700mm 900mm 图 6 轨道外 侧安装 示 意 图 DB11/T 2255 2024 10 b)设置 在 轨道 外 侧 时，遇到 轨 旁 设 备 无 法 同 侧 连 续 安装 漏泄 波 导的 情况，可 将 漏泄 波 导安装 到 另一 侧钢 轨 的外 侧，两 相邻 漏泄 波 导 区 段 的 CWT之 间 的 纵 向 距离 间 隔 宜 为 0 mm 300 mm，如图 7所 示。0mm 300mm钢 轨射频 电 缆 波 导 同轴转换器波 导 同轴转换器 图 7 轨道 两侧安装 示 意 图 9.2.1.3 轨道 内侧设置 漏泄 波 导 在 轨道 内 侧 安装 时 应 符合 下列 要求：a)设置 在 轨道 内 侧 时，漏泄 波 导安装 位 置 宜 选择 在 钢 轨 的 中 间区域，漏泄 波 导和 邻近钢 轨 之 间 的横 截 面 中 心 保持 260 mm 460 mm间 距。两 相邻 漏泄 波 导 区 段 的 CWT之 间 的 间 隔 宜 控 制 在 700 mm 900 mm之 间，如图 8所 示；260mm 460mm钢 轨 基 站 波 导 同轴转换器 波 导 同轴转换器700mm 900mm 图 8 轨道 内侧安装 示 意 图 b)设置 在 轨道 内 侧 时，遇到 轨 旁 设 备 无 法 连 续布 置 漏泄 波 导的 情况，应 采 用射频 电 缆连 接 方式 避 开 轨 旁 设 备，两端 CWT之 间 的 纵 向 距离 间 隔 不应 大于 900 mm，如图 9所 示。钢 轨 900mm射频 电 缆轨 旁 设 备波 导 同轴转换器 波 导 同轴转换器 图 9 轨道 内侧避开 轨 旁设备安装 示 意 图 DB11/T 2255 2024 11 9.2.2 隧 道 壁安装 漏泄 波 导 在 隧 道上 部安装 时 应 符合 下列 要求：a)两 相邻 区 段 的 CWT之 间 的 距离 间 隔 应 为 700 mm 900 mm；b)漏泄 波 导 与配 件 应 符合 限 界 要求。9.2.3 无线小区末 端 覆盖 车 地通信系统 采 用 不 同 制 式的 通信 技术 时，应 根 据 该 通信 制 式的 无线小 区 切 换机 制选择 漏泄 波 导不 同 的 末端 覆盖方式。漏泄 波 导 末端 覆盖方式 主 要 包括 CWT和 CWT射频 电 缆连 接 方式、漏泄 负载 和 漏泄负载 组 合 方式、漏泄 负载 和 匹配负载 组 合 方式，如图 10所 示。射频 电 缆波 导 同轴转换器 a）CWT和 CWT射频电 缆连接 方 式 漏泄 负载 b）漏泄负载和漏泄负载 组 合方 式 匹配负载 c）漏泄负载和 匹配 负载 组 合方 式 图 10 车地通信 系统无线小区末 端 覆盖 方 式 图 9.3 施 工 要求 9.3.1 支架安装 要求 漏泄 波 导 支架 分 为 滑 动 支架 和 固 定 支架，安装 时 宜 符合 下列 要求：a)漏泄 波 导 支架宜采 用 预 留、预埋、植筋 等方式 通 过 锚 栓 固 定 在 道 床 或 隧 道 壁；b)滑 动 支架 均匀 布 置，间 隔 宜 为 2.5 m 3.5 m；c)固 定 支架 布 置 在 漏泄 波 导 单 区 段 中 间区域，单 区 段 内 宜 布 置 1个固 定 支架。9.3.2 漏泄波导 安装 要求 漏泄 波 导安装 时 应 符合 下列 要求：a)单 区 段 的 连 接 长 度 宜 不 大于 400 m；b)连 接 前检 查 漏泄 波 导 内 部，如 发 现 内 部 有 灰尘，应 进 行 清 洁；c)连 接 前 应 检 查 漏泄 波 导法 兰两 面 是否 平 整，漏泄 波 导法 兰 的 密封 条 是否完整；d)连 接漏泄 波 导的 螺栓 紧固力 矩 应 符合 安装 指 导文件要求，螺栓 应 具 备 防 松 功 能；e)连 接漏泄 波 导的射频 电 缆 使用防护 套 管 进 行保 护，使用 线缆 夹、线缆 固 定 架 进 行 固 定；DB11/T 2255 2024 12 f)射频 电 缆 保 留 不 小 于 1 m的 伸 缩 余 量。9.4 验收 要求 9.4.1 安装验收 应对漏泄 波 导 与配 件的安装 位 置和 连 接 情况 进 行 检 查，验收结 果 应 符合 9.3的要求，验收 记 录 应 符 合 DB 11/T 1448的要求。9.4.2 射频特性 验收 应 按照 8.3方法 对漏泄 波 导的 电 压 驻 波 比 进 行 检 查，应 按照 8.3的方法 对漏泄 波 导的 衰减常 数、耦 合 损耗 按照 GB/T 2828 2012中 第 10章 一般检验 水平 II进 行 抽样 检 查，验收结 果 应 符合表 1的要求。10 运营维护 要求 系统 验收 完 成 后，漏泄 波 导的维护 宜 符合表 7的要求。表 7 维护 表 维护 对 象 维护 周 期 维护 内容 维护工 具 和方法 备 注 3个 月 6个 月 漏泄 波 导外观 检 查 漏泄 波 导 表 面 形变、涂镀层脱落、裂纹 等 伤损 及 有 无 杂物 等 情况 目 测 法、简 单 工 具 降 雪 天 气 应 增加 检 查频 次，冰 或 雪 覆盖 厚 度 大于 5mm时，应及 时 清理 CWT 检 查 CWT接 头 与 射频 电 缆的 密封 胶带是否完好 波 导 终 端负载 检 查 波 导 终 端负载与 漏泄 波 导 连 接 螺栓 状态 法 兰 罩 及 扎带 检 查 法 兰 罩 及 扎带是否 松 动、法 兰 罩 表 面 有 无 损 坏 异 常 变形 等 情况 法 兰连 接 螺栓 检 查 漏泄 波 导 与 CWT、漏泄 负载、匹配负载之 间 的 连 接 螺栓 是否松 动 目 测 法、简 单 工 具 滑 动 支架 检 查滑 动 支架 有 无变形、滑 动 支架 连 接 螺栓 及 膨胀 螺栓 铆 固状态 固 定 支架 检 查固 定 支架 有 无变形、固 定 支架 的 螺栓 铆 固状态 以 及 固 定 支架 的法 兰处 有 无变形 冬季 和 夏季 各 检 查 一次,根 据 季 节 变 化 应适当 增加 检 查 频 次 射频 电 缆 检 查 射频 电 缆 有 无损 坏、拉 紧、异 常 变形，线缆 夹、线缆 固 定 架 是否松 动，胶 带、防护 套 管 是否完好 DB11/T 2255 2024 13 参 考 文 献 1 GB/T 5095.2507 2021 电 子 设 备 用 机 电 元 件 基 本试验规 程 及 测 量 方法 第 25-7部分：试验 25g：阻抗、反 射 系 数 和 电 压 驻 波 比（VSWR）2 GB 11450.1 89 空心金属 波 导 第 1部分：一般要求和 测 量 方法 3 GB 11450.2 1989 空心金属 波 导 第 2部分：普 通 矩形 波 导 有 关 规范 4 GB T 50833 2012 城 市轨道交通 工 程 基 本术语标准 _
