封闭畜禽舍氨排放通量在线监测技术规范DB12／T 1325-2024.pdf

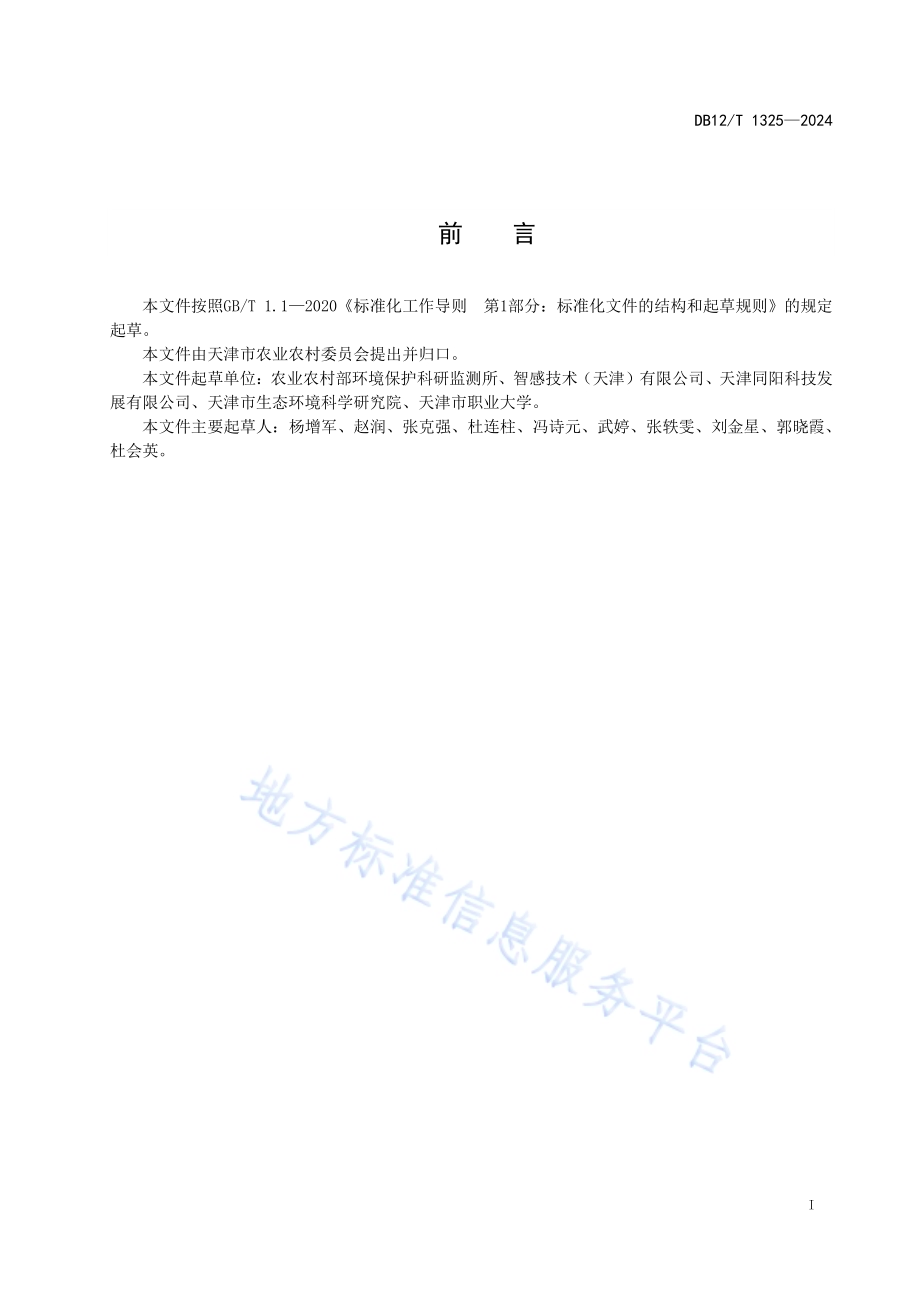

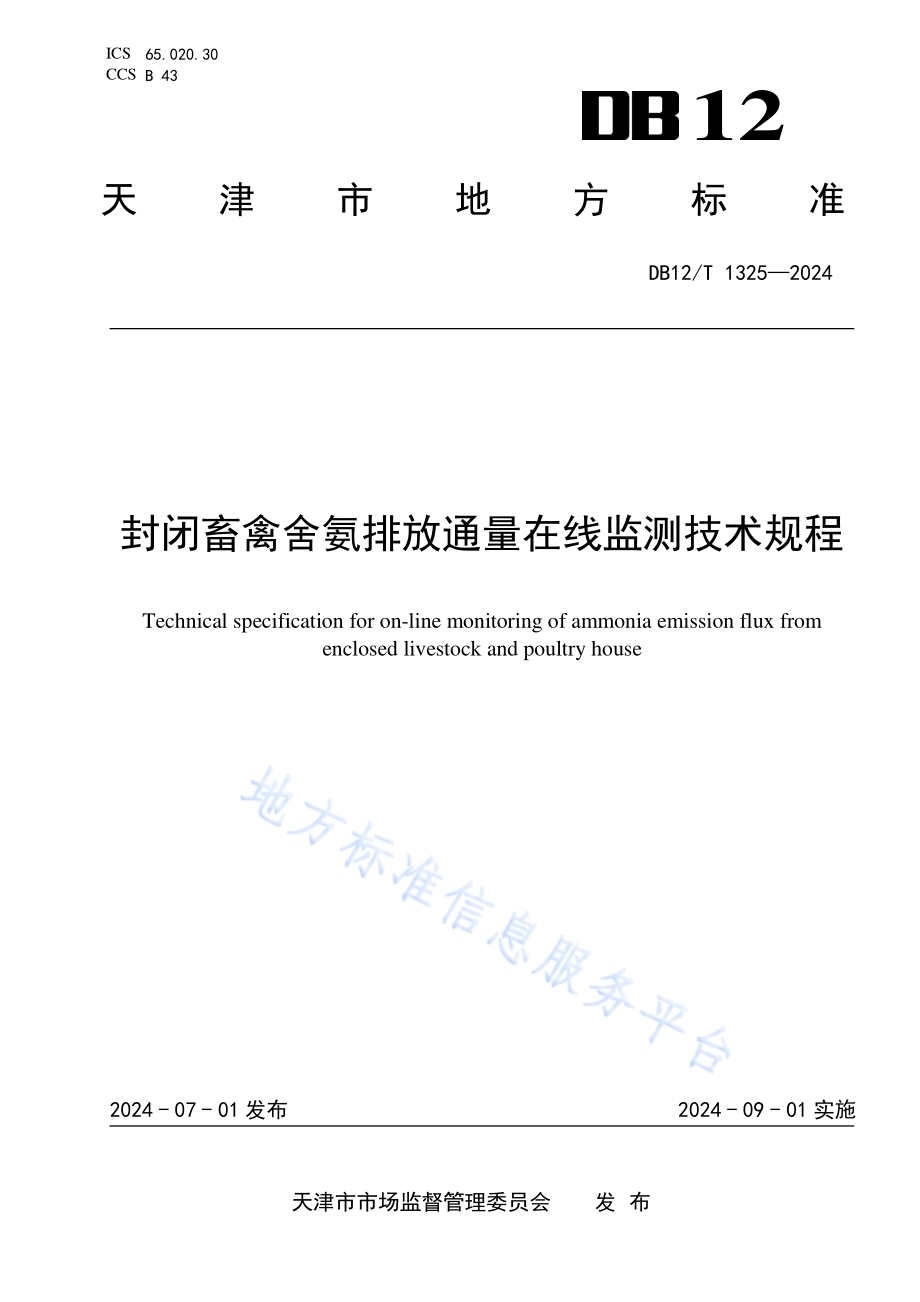

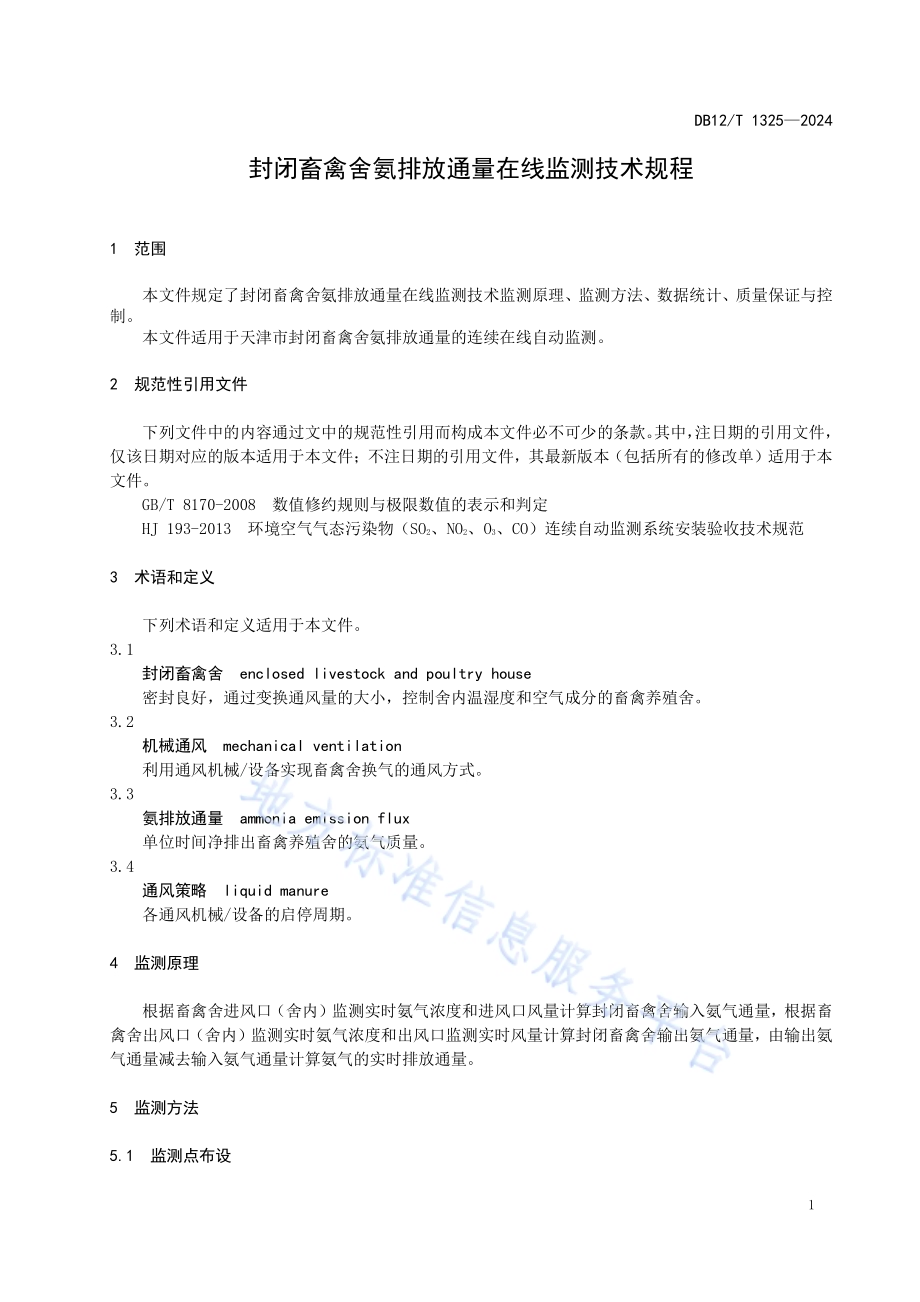

ICS 65.020.30 CCS B 43 12 天津市地方标准 DB12/T 1325 2024 封闭畜禽 舍氨排放 通量在线 监测技术 规程 Technical specification for on-line monitoring of ammonia emission flux from enclosed livestock and poultry house 2024-07-01 发布 2024-09-01 实施 天津市市 场监督 管 理委员会 发 布 DB12/T 1325 2024 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由天 津市 农业 农村 委员会 提出 并归 口。本文件 起草 单位：农 业农 村部环 境保 护科 研监 测所、智感 技术（天 津）有限 公司、天津 同阳 科 技 发展有限 公司、天 津市 生态 环境科 学研 究院、天津 市 职业大 学。本文件 主要起 草人：杨增 军、赵 润、张 克强、杜连 柱、冯 诗元、武婷、张轶 雯、刘 金星、郭晓 霞、杜会英。DB12/T 1325 2024 1 封 闭畜禽 舍氨排放 通量在 线监 测技 术规程 1 范围 本文件 规定 了封 闭畜 禽舍 氨排放 通量 在线 监测 技术 监测原 理、监 测方 法、数 据 统计、质 量保 证与 控制。本文件 适用 于天 津市 封闭 畜禽舍 氨排 放通 量的 连续 在线自 动监 测。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 8170-2008 数 值修 约规则 与极 限数 值的 表示 和判定 HJ 193-2013 环境 空气 气 态污染 物（SO2、NO2、O3、CO）连 续自 动监 测系 统安 装验收 技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 封闭畜 禽舍 enclosed livestock and poultry house 密封良 好，通过 变换 通风 量的大 小，控制 舍内 温湿 度和空 气成 分的 畜禽 养殖 舍。3.2 机械通 风 mechanical ventilation 利用通 风机 械/设备 实现 畜 禽舍换 气的 通风 方式。3.3 氨排放 通量 ammonia emission flux 单位时 间净 排出 畜禽 养殖 舍的氨 气质 量。3.4 通风策 略 liquid manure 各通风 机械/设备 的 启停 周 期。4 监测原理 根据畜 禽舍 进风 口（舍内）监测实 时氨 气浓 度和 进风 口风量 计算 封闭 畜禽 舍输 入氨气 通量，根据 畜禽舍出 风口（舍内）监测 实 时氨气 浓度 和出 风口 监测 实时风 量计 算封 闭畜 禽舍 输出氨 气通 量，由 输出 氨气通量 减去 输入 氨气 通量 计算氨 气的 实时 排放 通量。5 监测方 法 监测点 布设 5.1 DB12/T 1325 2024 2 如图1所 示，封闭养 殖舍 采 用机械 通风，饲喂 畜种可 以为生 猪、蛋 鸡、肉鸡等。送风 口监测 箱安 装于湿帘 后，降低 湿帘 水分 对氨气 吸收 导致 的监 测误 差，距 离送 风山 墙0.5 m、距离地 面高 度1.5 m。送风口监测 箱距 离排 风山 墙1.2 m，距 离地 面高 度1.5 m，安装质 量按HJ 193-2013 中 的规定 执行。标引序 号说 明：1 封闭 养殖 舍；2 送风 山墙；3 湿帘；4 排风 山墙；5 排风 机；6 纵墙；7 送风 口监 测箱；8 排风 口监 测箱。图1 封闭畜 禽舍 监测 点布 设 排风机 工况 风量 监测 5.2 5.2.1 排风机 工况 性能 测算 5.2.1.1 风机工 况性 能检 测测 点划 分 图2中R 指风 机半 径，将 风 机圆面 积按 等面 积划 分，进行水 平检 测和 竖直 方向 检测，停 留点 位置 如图中测点 位置 所示，对 应测 点半径 由 标 引序 号说 明 计 算，其中n 为面 积等 分数，当R 0.5 m 时，n=4，当0.5 mR1 m，n=8。其 中每 个测 点采 集10次风 速，进行 平均 计算 测定风 速。DB12/T 1325 2024 3 标引序 号说 明：1 竖直 测点；2 水平 测点；风 机半 径，单位 为米（m）；第 1 测 点半 径，由 计算，单 位为 米（m）；第 2 测 点半 径，由 计算，单 位为 米（m）；第 3 测 点半 径，由 计算，单 位为 米（m）。图2 风机工 况性 能检 测测 点划 分 5.2.1.2 风机平 均风 速计 算 风机 平 均风 速（）按 公 式（1）计算：式 中：风机平 均风 速，单位 为米 每秒（m/s）；点平均 风速，单 位为 米每 秒（m/s）。5.2.1.3 对应 风机风量 计算 对应 风机风量（）按 公式（2）计算：式 中：风机的 工况 风量，单 位为 立方米 每秒（m3/s）；风机的 半径，单 位为 米（m）。5.2.2 风机通 风策 略监 测 DB12/T 1325 2024 4 如 图3 所示的 排 风机 是否 工作，采用 监测风 机工 作电流 的方式 监测通 风策 略，在 排风侧 每个风机动力线 安装 排风 机开 口互 感器，连接 到 排 风口 监测 箱，排 风口 监测 箱内 部布 置与每 个开 口互 感 器 对 应 的电流变 送器，变 送器 输出 模拟或 者数 字电 流信 号接 入排风 口监 测箱 可编 程控 制器，在可 编程 控 制 器 中 设定阈值 电流，当检 测感 应 电流高 于设 定阈 值，输 出 对应风 机处 于工 作状 态判 定，工作 状态 风机 参与 出 风口实时 风量 监测 计算。标引序 号说 明：1 排风 机；2 排风 机开 口互 感器；3 排风 口监 测箱。图3 通风策 略监 测 5.2.3 实时风 量监 测 5.2.3.1 出风口 实时 风量 计算 出风口 实时 风量（）按 公 式（3）计 算：式 中：出 风口 实时 风量，单 位为立 方米 每秒（m3/s）；风机的 工况 风量，单 位为 立方米 每秒（m3/s）；判 定处 于工 作状 态的 风机 数，无 量纲。5.2.3.2 进风口 实时 风量 计算 进 风口 实时 风量（）按公 式（4）计 算：式 中：进 风口 实时 风量，单 位为立 方米 每秒（m3/s）；出 口气 体温 度，单位 为摄氏 度（）；入 口气 体温 度，单位 为摄氏 度（）；DB12/T 1325 2024 5 出 口气 体静 压，单位 为帕（Pa）；入 口气 体静 压，单位 为帕（Pa）。入口氨 气通 量监 测 5.3 5.3.1 入口氨 气浓 度监 测 监测指标包括NH3、H2S、CO2、温度、相对湿度和静压。其中NH3、H2S的监测 采用电化学原理气体检测传感 器，CO2 的监测 采用 红外光 学传 感器，采 用吸 入式测 量，检测 器前 部布 置膜渗 透干 燥管 和过滤器，对待检 气体 充分 干燥 和除 尘。温 度、相对 湿度 和静 压均检 测环 境信 息。5.3.2 入口氨 气浓 度修 正 5.3.2.1 氨气的 标况 换算 氨气的 标况 换算 按公式（5）计算：式 中：干 空气 NH3-ppm 标况 检测 浓 度，单位 为 百 万分 比浓度（ppm）；干 空气 NH3-ppm 工况 检测 浓 度，单位 为 百 万分 比浓度（ppm）。5.3.2.2 二氧化 碳的 标况 换算 二氧化 碳的 标况 换算 按公 式（6）计 算：式 中：干 空气 CO2-ppm 标况 检测 浓 度，单位 为 百 万分 比浓度（ppm）；）干 空气 CO2-ppm 工况 检测 浓 度，单 位 为 百万 分 比浓度（ppm）。5.3.2.3 硫化氢 的标 况换 算 硫化氢 的标 况换 算 按 公式（7）计算：式 中：干 空气 H2S-ppm 标况 检测浓度，单位 为 百 万分 比浓度（ppm）；干 空气 H2S-ppm 工况 检测浓度，单 位为 百万 分 比浓度（ppm）。5.3.2.4 干空 气NH3-ppm 浓度 补偿 干空气NH3-ppm 浓度 补偿 按 公式（8）计算：式 中：干 空气 NH3-ppm 标况 补偿浓度，单位 为 百 万分 比浓度（ppm）；干 空气 NH3检测器 对 NH3的 响应 系数，单 位为 百分比（%），标况 取值 100%；干 空气 NH3检测器 对 CO2的响应 系数，单 位为 百 分比（%），标 况取 值-0.02%；DB12/T 1325 2024 6 干 空气 NH3检测器 对 H2S 的 响应 系数，单 位为 百 分比（%），标 况取 值 260%。5.3.2.5 干空气 NH3 质 量浓 度换 算 干空气NH3 质量 浓度 换算 按 公式（9）计算：式 中：干 空气 NH3质量浓度，单位 为毫 克每 立方 米（mg/m3）；NH3摩尔 质量，单 位为 克每摩 尔（g/mol）。5.3.2.6 工况水 蒸气 分压 计算 工况水 蒸气 分压 按 公 式（10）计 算：式 中：入口 干 空气 分压，单 位为帕（Pa）；入口 水 蒸气 分压，单 位为帕（Pa）；入 口空 气相 对湿 度，单位为 水汽 压 百 分比（%HR）；入 口空 气温 度下 饱和 蒸汽压，单 位为 帕（Pa）。5.3.2.7 湿空气 工况 质量 浓度 计算 湿空气 工况 质量 浓度 按式（11）计算：式 中：入 口湿 空气 工况 NH3质量浓度，单位 为毫 克每 立方米（mg/m3）。5.3.3 入口氨 气通 量计 算 入口氨 气通 量 按 公式（12）计算：式 中：入口 侧 NH3通量，单 位为毫 克每 秒（mg/s）。出口氨 气通 量计算 5.4 出口侧 氨气 通量 的计 算 与 采用与 入口 侧 相 同的 方法 和步骤，表 示符 号为，单 位 为毫克 每秒（mg/s）。封闭舍 氨气 排放 通量 计算 5.5 整体封 闭养 殖舍 氨气 排放 通量按式（13）计算：（）式 中：封 闭舍 NH3排放通 量 监测值，单 位为 毫克 每小 时（mg/h）。DB12/T 1325 2024 7 6 数据统 计 检测要 求 6.1 所有监测 指 标均 需连 续测 定，数 据采 集周 期min，自动记 录检 测结 果并 上传 至数据 服务 器。分析结 果表示 6.2 低于检测 方 法最 低检 出限 的测定 值按“未 检出”报 送。异常值 取舍 6.3 当监测 到仪 器零 点漂 移超 出控制 限时，应 将此 时至 仪 器复位 到调 节控 制限 以下 这段时 间内 的监 测 数据视为 无效 数据，且仪 器 零点校 准期 间的 数据 也应 被视为 无效 数据，不作 为 统计分 析用，但要 对该 数据进行标 注，作为 参考 数据 予以保 留。有效数 字 6.4 样品测 定值 有效 数字 修约 应按照GB/T 8170-2008 中 的规定 执行。7 质量保 证与 控制 监测点 巡检 7.1 7.1.1 监测前 将设 备统 一校 准，以确保 数据 获取 的准 确性。7.1.2 对监测 点定期 巡检，检测 监测点 位上的 采样 系统和 传感器 阵列，确保 所有控 制设备 部件能 够 正常运行，及时 记 录巡 检情 况。7.1.3 检查采 样和 排气 管路 密封 性，确 保质 量流 量变 送器 流量稳 定正 常。7.1.4 定期更 换和 清洗 监测 仪器 的过滤 装置 和干 燥装 置。7.1.5 及时备 份系 统中 的监 测数 据。数据传 输设 备检 查 7.2 每日检 查数 据服 务器 运行 是否正 常，对各 点数 据至 少调取 一 次，若 发现 某监 测点的 数据 无输 入 或 异常值，应即 时查 明原 因并 排除故 障。灵敏度 7.3 常规封 闭养 殖舍 氨气 交叉 干扰灵 敏度 参见 附录A。DB12/T 1325 2024 8 附录 A(资料 性)常规封 闭养 殖舍 氨气 交叉 干扰灵 敏度 相关修 正参 数推 荐制 见表A.1 表A.1 常 规封 闭养 殖舍 氨气交 叉干 扰灵 敏度 气体 浓度 输出信号（相当于 ppm NH3）硫化氢 25 65 二氧化碳 5000-1 氢气 1000-1 一氧化碳 50 0 DB12/T 1325 2024 9 A A 附录A（资料 性）常规封 闭养 殖舍 氨气 交叉 干扰灵 敏度 相关修 正参 数推 荐制 见表A.1。表A.1 常规封 闭养 殖舍 氨气 交叉 干扰灵 敏度 气体 浓度 输出信号（相当于 ppm NH3）硫化氢 25 65 二氧化碳 5000-1 氢气 1000-1 一氧化碳 50 0 DB12/T 1325 2024 10 参考文 献 1 GB/T 20000.1 2014 标准 化工 作指 南 第1部 分：标准 化和 相关 活动 的通 用术语 2 GB 3095 环境 空气 质 量标准 3 GB/T 14669 空 气质 量 氨 的测 定 离 子选 择电 极法
