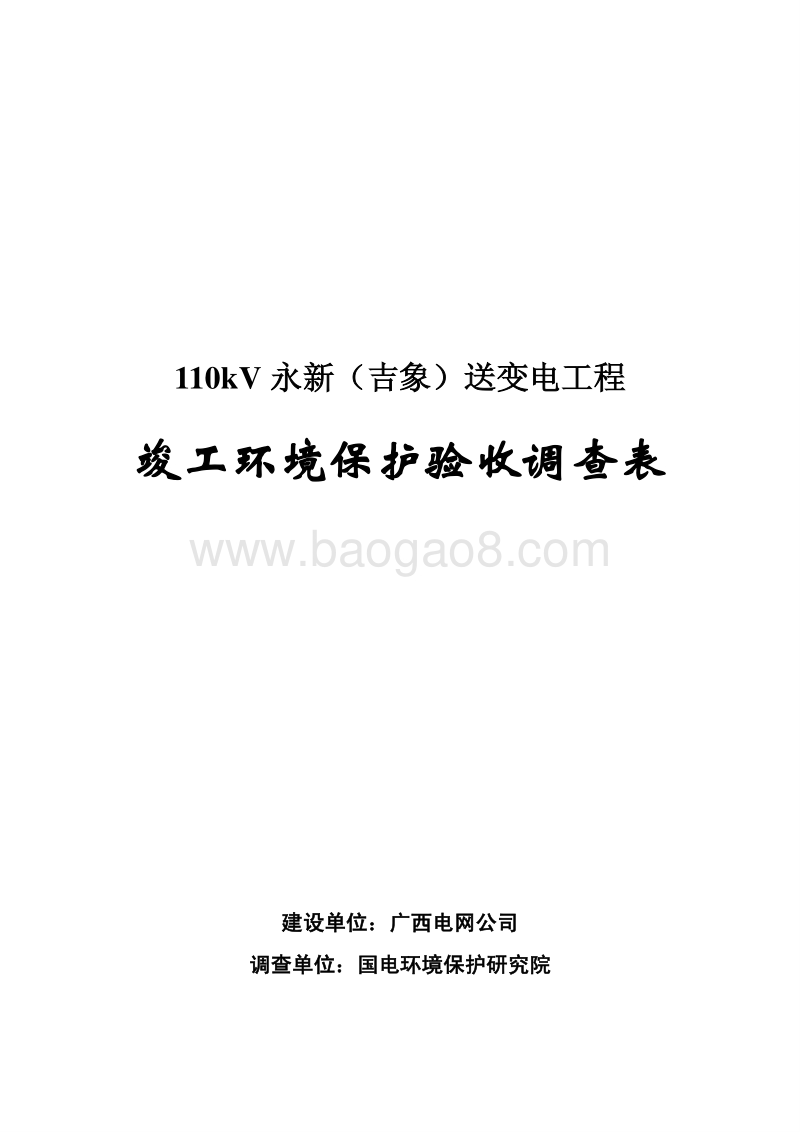

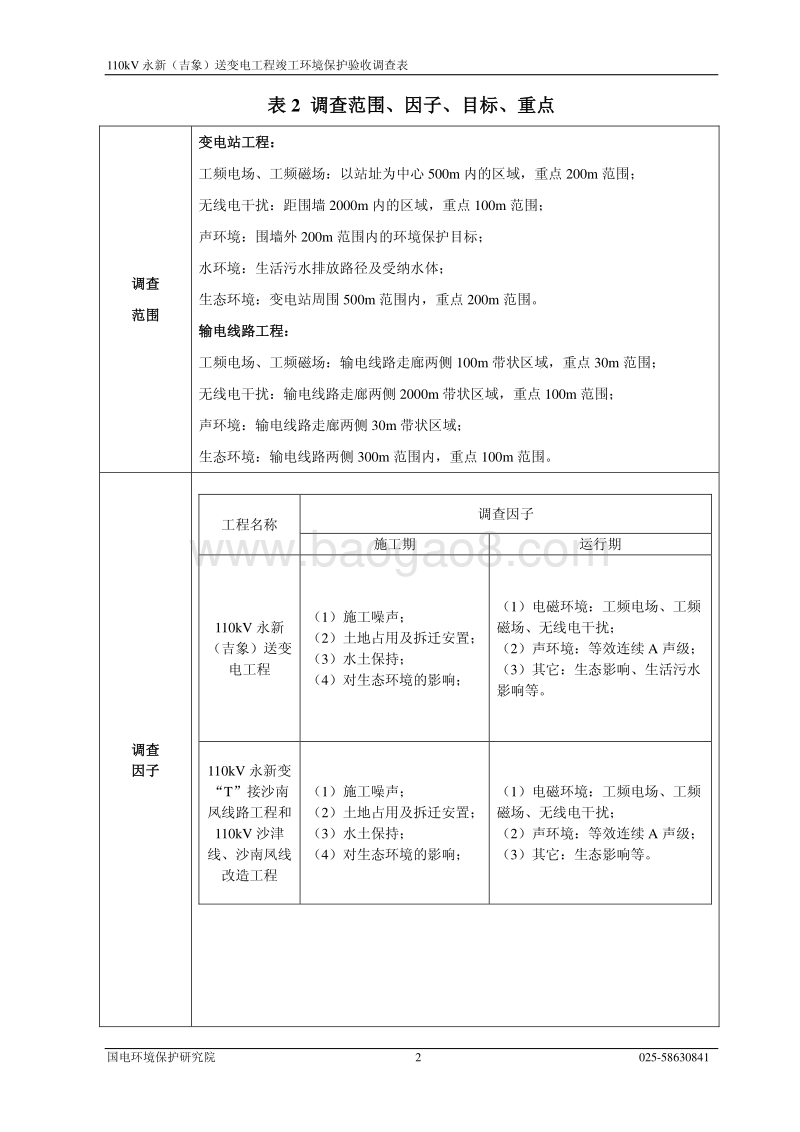

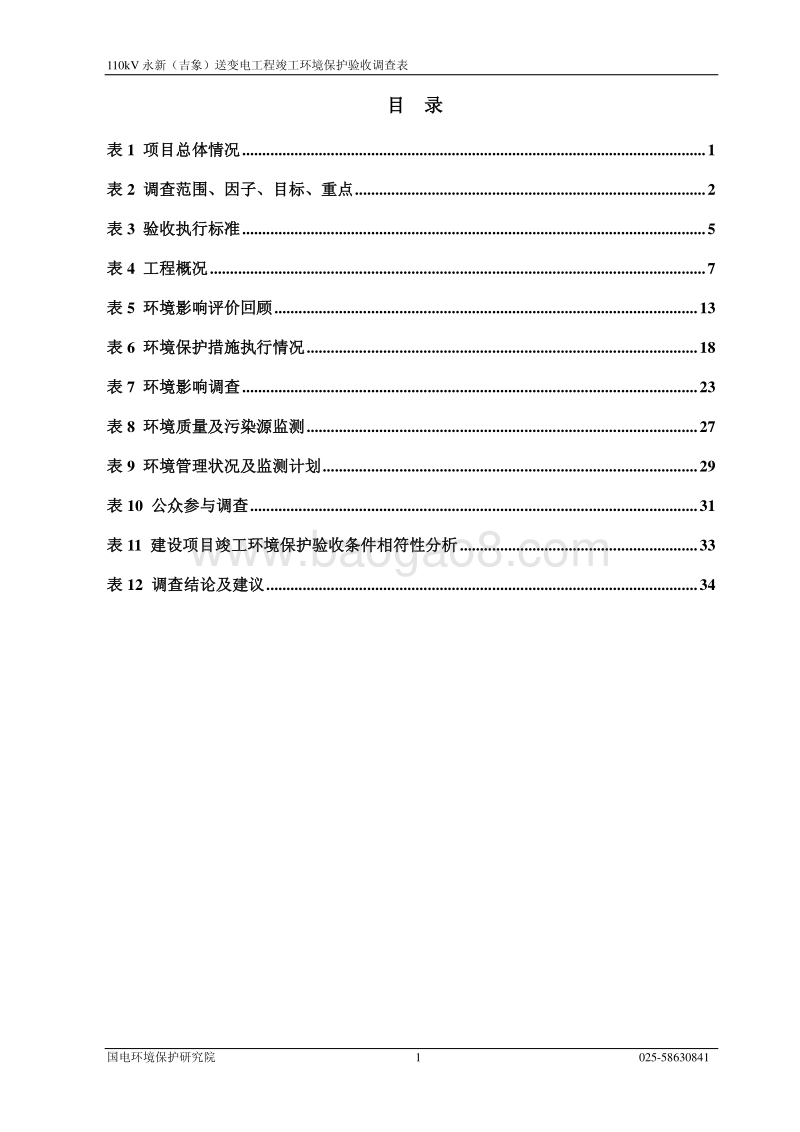

110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 建设单位：广西电网公司 调查单位： 国电环境保护研究院 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 1 025-58630841 目 录 表 1 项目总体情况 . 1 表 2 调查范围、因子、目标、重点 . 2 表 3 验收执行标准 . 5 表 4 工程概况 . 7 表 5 环境影响评价回顾 . 13 表 6 环境保护措施执行情况 . 18 表 7 环境影响调查 . 23 表 8 环境质量及污染源监测 . 27 表 9 环境管理状况及监测计划 . 29 表 10 公众参与调查 . 31 表 11 建设项目竣工环境保护验收条件相符性分析 . 33 表 12 调查结论及建议 . 34 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 1 025-58630841 表 1 项目总体情况 建设项目名称 110kV 永新（吉象）送变电工程 建设单位 广西电网公司 项目性质 新建 改扩建 技改 行业类别 电力 D4420 环境影响报告表名称 110kV 永新送变电工程 建设项 目环境影响报告表 环境影响评价单位 广西泰能工程咨询有限公司 初步设计单位 广西博阳电力设计有限责任公司 环境影响评价审批部门 南宁 市 环境保护局 文号 南 环 建 字201060 号 时间 2010.3.16 初步设计审批部门 广西电网公司 文号 桂电建 2010203 号 时间 2010.6.10 环境保护设施设计单位 广西博阳电力设计有限责任公司 环境保护设施施工单位 变电站： 广西南宁国恒供电开发有限责任公司 线路： 广西恒都输变电工程有限公司 环境保护设施监测单位 南京电力设备质量性能检验中 心 投资总概算 （万元） 4479.98 其中：环保投资 （万元） 29.0 环保投资占总投资比例（ %） 0.65 实际总投资 （万元） 3933.87 其中：环保投资 （万元） 54.0 1.37 设计生产能力 （ 1） 主 变容量： 1 50MVA （ 2） 新建 永新变 “ T” 接沙南凤 110kV电缆线路，线路长 0.21km （ 3） 110kV 沙津线、沙南凤线改造线路 ，单、双混合建设， 全长 0.23+21.2km 建设项目开工 时间 2012.9 实际生产能力 （ 1）主变容量： 1 50MVA （ 2） 新建 110kV 永新 （ 吉象 ）变 “ T”接沙南凤 单回 电缆线路，线路长 0.18km （ 3） 110kV 沙津线、沙南凤线改造线路 ，单、双混合建设， 全长 0.23+21.2km 投入试运行时间 2013.9 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 2 025-58630841 表 2 调查范围、因子、目标、重点 调查 范围 变电站工程： 工频电场、工频磁场：以站址为中心 500m 内的区域 ，重点 200m 范围 ； 无线电干扰：距围墙 2000m 内的区域，重点 100m 范围； 声环境：围墙 外 200m 范围内 的 环境保护目标 ； 水环境：生活污水排放路径 及受纳水体 ； 生态环境：变电站周围 500m 范围内 ，重点 200m 范围 。 输电线路工程： 工频电场、工频磁场： 输电线路走廊两侧 100m 带状区域 ， 重点 30m 范围； 无线电干扰：输电线路走廊两侧 2000m 带状区域，重点 100m 范围； 声环境：输电线路走廊两侧 30m 带状区域； 生态环境：输电线路两侧 300m 范围内，重点 100m 范围。 调查 因子 工程名称 调查因子 施工期 运行期 110kV 永新（吉象）送变电工程 （ 1）施工噪声； （ 2）土地占用及拆迁安置； （ 3）水土保持； （ 4）对生态环境的影响 ； （ 1）电磁环境：工频电场、工频磁场、无线电干扰； （ 2）声环境：等效连 续 A 声级； （ 3）其它：生态影响、生活污水影响等 。 110kV 永新 变“ T” 接沙南凤线路工程 和110kV 沙津线、 沙 南凤线改造工程 （ 1）施工噪声； （ 2）土地占用及拆迁安置； （ 3）水土保持； （ 4）对生态环境的影响 ； （ 1）电磁环境：工频电场、工频磁场、无线电干扰； （ 2）声环境：等效连续 A 声级； （ 3）其它：生态影响等 。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 3 025-58630841 环境 敏感 目标 通过对 变电站与 线路沿线周围环境的现场调查，依据预先确定的调查范围，确定了本期 工程的 环境 保护目标 。 本工程周围的环境敏感点具体情况详见表 2.1。 表 2.1 主要环境保护目标 工程名称 环境保护 目标名称 环境保护目标 特征 110kV 永新（吉象）送变电工程 阳光新城 风林苑 7 层楼房 ，约 500 户居民 110kV 沙津线、沙南凤线改造工程 阳光新城 阳光新城碧涛苑 7 层楼房，约 300 户居民 阳光新城学校 7 层 教学办公楼，师生约 1000人 广西禾力药业有限公司 1-4 层楼房 ，员工约 500 人 建设路 254 号 楼房 6 层商住楼，约 50 户 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 4 025-58630841 调查重点 （ 1）核查实际工程内容及方案设计变更情况； （ 2）环境 保护 目标基本情况及变更情况； （ 3）实际工程内容及方案设计变更造成的环境影响变化； （ 4）环境影响评价制度及其他环境保护规章制度执行情况； （ 5）环境影响评价文件及环境影响评价文件提出的主要环境影响； （ 6）环境质量和主要污染因子达标情况； （ 7）环境保护设计文件、环境影响评价文件及环境影响评价审批文件中提出的环境保护措施落实情况及其效果、环境风险防范与应急措施落实情况及有效性； （ 8）工程施工期和试运行期实际存在的公众反映强烈的问题； （ 9）验证环境影响 评价文件对污染因子达标情况的预测结果； （ 10）工程环境保护投资情况。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 5 025-58630841 表 3 验收执行标准 环 境 质 量 标 准 验收标准采用 110kV 永新送变电工程 建设项目环境影响报告表 中执行的标准，同时用新修订的标准进行校核。 1、声环境： 声环境质量 标准（ GB3096-2008） 2 类 、 4a 类 标准 ； 表 3.1 声环境质量 标准 项目名称 声环境标准 标准限值 dB（ A） 110kV 永新（吉象）送变电工程 声环境质量标准 （ GB3096-2008） 2 类 、 4a 类 2 类： 昼间： 60； 夜间： 50 4a 类： 昼间： 70；夜间： 55 2、空气环境：环境空气质量标准（ GB30951996）二级标准。 3、水环境：地表水环境质量标准（ GB38382002） 类标准。 4、 电磁环境 ： 表 3.2 工频 电 场、工频 磁场标准值 污染物名称 评价标准 标准来源 工频电场 4kV/m 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24-1998) 工频磁场 0.1mT 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 6 025-58630841 污 染 物 排 放 标 准 1、 环境 噪声排放 ： 1） 建筑施工场界噪声限值（ GB1252390） 2） 建筑施工场界 环境噪声排放标准 （ GB12523-2011） * 3） 工业企业厂界 环境 噪声 排放 标准（ GB12348-2008） 2 类 标准 表 3.3 场界环境噪声排放标准 *以 此 标准进行校核。 2、无线电干扰： 表 3.4 无线电干扰强度 污染物名称 标准名称 标准编号及级别 标准限值 无线电干扰 高压交流架空送电线无线电干扰限值 GB15707-1995 距边导线投影 20m 处频率为 0.5MHz 的好天气条件下的限值为 46dB（ V/m） 注： 110kV 变电站参照执行。 项目 名称 噪声排放标准 标准限值 110kV永新（吉象）送变电工程 建筑施工场界噪声限值（ GB1252390） 昼间： 65 85dB(A) 夜间： 55dB(A) 各种打桩机夜间禁止施工 建筑施工场界环境噪声排放标准（ GB12523-2011） * 昼间： 70dB(A) 夜间： 55dB(A) 各种打桩机夜间禁止施工 工业企业厂界 环 境 噪声 排放 标准（ GB12348-2008） 2 类标准 昼间： 60dB； 夜间： 50dB 总量控制指标 无 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 7 025-58630841 表 4 工程概况 项目名称 110kV 永新（吉象）送变电工程 项目地理位置 110kV 永新变电站 位于南宁市良庆区 主要工程内容及规模 1、 110kV 永新（吉象） 变电站 工程 概况 110kV 永新（吉象）变电站 选用户内 GIS 设备，主变布置于户外，其余设备均布置于配电装置楼内。变电站主要建设规模如下： （ 1） 本期新建 1 台 主变 ，主变 容量 150MVA， 终期规模 350MVA； （ 2）本期 110kV 出线间隔 2 回， 终期 3 回。 10kV 出线间隔 12 回， 终期 36 回； （ 3）本期 无功补偿 容量 （ 4+6） MVar，终期容量为 30MVar。 2012 年 11 月该变电站由 110kV 永新变电站更名为 110kV 吉象变电站。 2、 110kV 永新（吉象） 变 “ T” 接沙南凤线路工程 概况 电缆线路 T 接于 110kV 永新（吉象） 变电站东侧 40m 处改造后新的 110kV 沙南凤线铁塔 （现110kV 沙体线 17+1#杆塔） ，采用电缆排管走线 50m 进入 永新（吉象） 变随后在站内铺设 130m 接入GIS 装置，按单回电缆线路建设，线路全长 0.18km。电缆采用 ZR-YJLW02-64/110-1500mm2型铜芯交联聚乙烯绝缘皱纹铝护套 单芯 电缆。 3、 110kV 沙津线、沙南凤线改造工程 概况 110kV 沙津线改造段为 13#18#塔，并 于 原 17#18#塔间新建 1 基 单回路塔， 110kV 沙南凤线改造段为 13#17#塔 ，并与沙津线改造段同塔架设 。 线路按单、双回路混合建设，全长 0.23+21.2km。杆塔数为 8 基，其中双回杆塔 7 基，单回杆塔 1 基。 13#14#采用 LGJ-240/40 钢芯铝绞线，其余段导线采用 LGJG-300/40 锌 -5%铝 -稀土合金镀层钢芯铝绞线 。 110kV 沙南凤线 现为 110kV 沙体线、110kV 沙津线现为 110kV 沙柳津线。 主要建设指标如表 4.1： 表 4.1 110kV 永新（吉 象）送变电工程 主要建设指标 110kV 永新（吉象） 变电站 指标名称 本 期规模 终期 规模 主变压器 150MVA 350MVA 110kV 出线 间隔 2 回 3 回 10kV 出线间隔 12 回 36 回 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 8 025-58630841 无功补偿 （ 4 6） MVar 30 MVar 总占地面积 4270m2 围墙内面积 2922m2 站区绿化 816m2 110kV 永新（吉象） 变 “ T” 接沙南凤线路工程 回路数 单 回路 架设方式 电缆 敷设 电缆 类型 ZR-YJLW02-64/110-1500mm2型铜芯交联聚乙 烯绝缘皱纹铝护套单芯电缆 线路长度 0.18km 110kV 沙津线 、沙南凤线改造工程 回路数 单、双 回路 架线方式 架空 导线类型 LGJ-240/40、 LGJ-300/40 线路长度 单回路长 0.23km，双回路长 1.2km （ 3） 劳动定员及工作制度 劳动定员：变电站为无人值班、 1 人值守式变电站。 工作制度：每天工作 24 小时，年工作天数为 365 天。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 9 025-58630841 实际工程量及工程建设变化情况，说明工程变化原因 本次验收工程中的建设项目与可行性研究、环境影响评价文件、环境影 响评价批复文件及设计中的内容大部分基本相符。 本工程实际工程量和工程建设变化情况详见表 4.2。 表 4.2 工程主要经济技术指标对比表 工程名称 指标名称 环评规模 验收规模 110kV 永新（吉象）变电站 主变压器 150MVA 150MVA 110kV 出线间隔 2 2 10kV 出线间隔 12 回 12 回 无功补偿 （ 4+6） MVar （ 4 6） MVar 110kV 永新（吉象）变 “ T” 接沙南凤线路工程 回路数 单回路 单回路 架设方式 电缆 敷设 电缆 敷设 导线类型 ZR-YJLW02-64/110-1500mm2型铜芯交联聚乙烯绝缘皱纹铝护套单芯电缆 ZR-YJLW02-64/110-1500mm2型铜芯交联聚乙烯绝缘皱纹铝护套单芯电缆 线路长度 0.21km 0.18km 110kV 沙津线 、110kV 沙南凤线 改造工程 路线长度 0.23+21.2km 0.23+21.2km 回路数 单、双 回路 单、双 回路 架线方式 架空 架空 导线类型 LGJ-300/40 LGJ-240/40、 LGJ-300/40 全线塔基 7 基 8 基 线路在终堪设计时进一步优化 了 线路路径，使得 110kV 永新（吉象） 变 “ T” 接沙南凤线路减少 了 0.03km； 110kV 沙津线、沙南凤线改造工程 杆塔 增加 1 基双回路铁塔 ， 13#14#塔则 采用LGJ-240/40 钢芯铝绞线，其余段导线 依然 采用 LGJ-300/40 钢芯铝绞线 。 其余工程 内容变化不大 。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 10 025-58630841 生产工艺流程图（附流程图） ： 工程占地及平面布置： 变电站总占地面积为 4270m2，其中围墙内面积为 2922m2， 绿化面积为 816m2。线路工程占地主要来自杆塔施工区、堆料场 、 牵张场施 工区、施工道路及临时堆土场等，总占地 面积 245m2，其中永久占地 面积 210m2，临时占地面积 35m2。 110kV 永新（吉象） 变电站布设综合楼一栋，综合楼位于站址中部： 1 层为电缆层、水泵房、绝缘工具间和警传室； 2 层布设有电容器室、 10kV 配电室和 110kV 电缆室 ，并设置吊装平台； 3 楼布设 110kVGIS 配电室、主控室、电容室和接地变室，并设置设备吊装平台； 4 楼布置通信室和蓄电池室。主变位于综合楼南侧， 3 台主变从东向西一字型布置， 西侧起始为 1#主变， 相互之间用防火墙隔开，户外布置；事故油池位于站区西南角。站内 围绕综合楼设置环形路。进站大门布置在站区西北角处 。 工程环境保护投资明细 本工程 实际总投资 为 3933.87 万元 ，其中环保投资 54.0 万元，主要用于 变电站及线路 施工的水土保持和施工期临时环保措施等方面 。 施工期影响 110kV 永新（吉象）变电站 土地占用、植被破坏、施工噪声、施工扬尘、固体废弃物、施工废水及生活污水 工频电场、工频磁场、无线电干扰 、 噪声 运行期影响 工频电场、工频磁场、无线电干扰 ， 噪声 ，生活污水，固体废弃物 110kV 永新（吉象） 变 “ T”接沙南 凤 线路 （沙体线） 110kV 沙体线 与 110kV沙柳津线同塔架设线路 至 110kV 沙田变电站 至 110kV 柳沙变电站 T 接点 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 11 025-58630841 与项目有关的生态破坏和污染物排放、主要环境问题及环境保护措施 1、与项目有关的生态破坏和污染物排放 （ 1）施工期 变电站和线路土建施工、设备安装、调试过程中产生的噪声、扬尘、建筑垃圾对周边环境的影响； 施工过程中变电站和线路沿线区域内的水土流失、植被破坏； （ 2）运行期 变电站和线路 运行 产生的工频 电场、工频磁场、无线电干扰以及噪声对周边环境的影响。 2、 主要环境问题 （ 1） 工频电场、工频磁场和无线电干扰 变电站内的工频电场、工频磁场主要产生于配电装置的母线下及电气设备附近。交流变电站内各种带电电气设备包括电力变压器、高压电抗器、断路器、电流互感器、电压互感器、避雷器等以及设备连接导线的周围空间形成了一个比较复杂的高电场，继而产生一定的电磁场，对周围环境产生一定的电磁影响。变电站内各种电气设备、导线、金具、绝缘子串都是无线电干扰源，它们通过出线顺着导线方向以及通过空间垂直导线方向朝着变电站外传播干扰。各种 电气设备亦可能产生局部电晕放电，产生无线电干扰。 输 电线路运行时，稳定的电压、持续的电流会产生工频电场、工频磁场；送电线路由于电晕放电，对低频段的无线电产生干扰。 （ 2） 运行噪声 变电站运行期间的可听噪声主要来自主变压器、电抗器等电器设备所产生的电磁噪声，以中低频为主，其特点是连续不断、传播距离远，是变电站内最主要的声源设备。 输 电线路运行产生的噪声主要为 110kV 高压线的电晕放电而引起的无规则噪声以及输电线路的电荷运动产生的交流声，同时因高空风速大，线路振动发出一些风鸣声。 （ 3） 废水 变电站 的 生产设施没 有 水排放 ，通常只产生生活污水。生活污水主要来源于主控楼和警传室，主要污染物为 COD、 SS、 NH3-N 等。 （ 4）事故排油 变压器为了绝缘和冷却的需要，其外壳内装有大量变压器油，一般只有发生事故时才会漏油。 3、环境保护措施 （ 1） 施工期间的环境保护措施 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 12 025-58630841 1）施工期间尽量采用低噪声的施工机械，并加强对施工机械的管理，合理安排施工时段。 2）对施工期间产生的生产废水采取建设沉淀池、循环利用等措施，来控制污染物的排放，减少对附近水质影响。 3）对土石方运输车辆要密闭并加盖蓬布，减少扬尘污染，此外对于产生的扬尘应及 时喷洒水，将施工扬尘的影响减少到最低。 4）线路挂线时用张力机和牵引机紧放输电线路，以减少对植被的破坏；采用窄基铁塔，优化基础减少塔基占地面积。 5）施工时合理安排施工进度，尽量减少占用临时施工用地，施工完成后立即恢复并加以完善。 6）对施工过程中产生的建筑垃圾加强管理，集中堆放，及时清运，以保持周围环境的整洁。 （ 2） 运行期间的环境保护措施 1）对于变电站大功率的电磁振荡设备采取必要的屏蔽措施，采用低噪声变压器， 电气设备全部设备安装于室内， 通过主控楼围墙 减少 工频 电 场 、工频磁场 及噪声对外界环境的影响。 2） 本变电站按无人值班、 1 人值守设计，运行期间无生产废水产生，变电站的 生活污水经 过化粪池处理后排入市政排污管网。 3） 变电站新建一个事故油池，事故油池容积 61.6m3(5650mm2870mm3800mm)， 1#主变压器油量 18.94t（约 21.77m） ，事故油池的设计符合 火力发电厂与变电站设计防火规范（ GB50229-2006）要求， 满足 最不利情况下 事故 排油的存储需求。 变压器和其它设备一旦排油或漏油，所有的油污水将汇集于此，然后将油水分离处理，分离后的油可全部回收利用，剩余的少量废油渣及含油污水由危 险废物收集部门回收。 4）对变电站周围的群众进行有关高压送电线路和高压设备方面的环境保护知识宣传，让其对工程的建设有所了解，同时消除附近居民不必要的顾虑。 5）加强运行期的环境管理和环境监测工作。 具体的环境保护措施详见报告中的环境保护措施执行情况章节。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 13 025-58630841 表 5 环境影响评价回顾 110kV 永新送变电工程 建设项目环境影响报告表由广西泰能工程咨询有限公司编制，本次摘录主要内容如下： 1、 电磁辐射影响 1.1 变电站电磁场 影响 1.1.1 工频电磁场 变电站产生工频电磁场的电气设备主要有主变压器、电 抗器、母线等大电流导体。在正常运行情况下， 110kV 变电站内主变压器旁、母线下方以及 110kV 配电区内的电磁强度较大，但由于工频电磁场随距离的衰减和快，在围墙外的电磁场强度已经很弱。 根据类比监测结果可知， 110kV 永新变电站 投入运行后， 其 产生的工频电 场、工频 磁场强度较低，影响范围小，能满足国家规定的 4kV/m 和 0.1mT 的标准限值。 1.1.2 无线电干扰 变电站电气设备的电晕放电和火花放电产生无线电干扰。电晕放电产生的无线电干扰主要存在于变电站内的高压母线、导线以及变电站出线周围 。 根据类比监测结果， 110kV 贺丰变电站围墙外的无线电干扰不超过 46dB 的标准值，类比之下，110kV 永新变电站运行后产生的无线电干扰对周边的电磁环境影响很小。 1.2 输电线路 电磁场影响 本工程输电线路采用架空线路和埋地电缆两种方式建设。架空线路电磁场预测主要采取理论计算和类比分析的方法。 1.2.1 架空线路电磁场影响预测 1.2.1.1 理论计算 1）工频电场 线路产生的电场强度水平分量最大值为 0.965kV/m，垂直分量最大值为 1.897kV/m，线路下方、离地 1.5m 处的工频电场均低于 4kV/m 的评价标准限值。 2）工频磁场 磁感应强度水平分量的最大值为 0.01354mT，垂直分量最大值为 0.01715mT，均小于 0.1mT 的评价标准限值，因此本工程线路工频磁场对沿线环境敏感点影响很小。 3）无线电干扰 根据高压交流架空送电线无线电干扰限值（ GB15707-1995）的要求，线路边导线投影外约110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 14 025-58630841 6m 处的无线电干扰值已小于 46dB，在边导线投影外 20m 处则降到 28.24dB，达到评价标准要求。 1.2.1.2 类比监测结果 从 110kV 双回路线路类比监测结果看，输电线路两侧的工频电场强度最大值为 1.12kV/m，出现在距边导线投 影外 2m 处；工频磁感应强度的最大值为 2.186 10-3mT，出现在距边导线投影外侧 13m 处；随着距离的增加，场强逐渐减小。比较类比监测值与理论计算结果，实测的电磁场分布变化规律与理论计算结果基本一致，实测值低于理论计算值。 0.5MHz 距边导线投影 20m 无线电干扰水平值小于高压交流架空输电线路无线电干扰限值（ GB15707-1995）规定的 46dB 的限值。 1.2.2 电缆电磁环境分析 本工程永新变 T 接沙南凤 110kV 线路采取埋地电缆敷设，将大大降低线路运行产生的电磁场影响。由于电缆敷设于电缆套管中，且 覆土填埋，电缆沟盖板和保护管都对电磁场有较强的屏蔽作用，可进一步降低电磁场的影响。 根据相同电压等级的 110kV 电力电缆线路运行中产生的工频电磁场类比监测结果，电缆沟的工频电场强度在 1.651.74V/m 之间，工频磁场总量在 0.00010.0019mT 之间，远低于 4kV/m 和 0.1mT的标准限值。对线路沿线环境影响很小。 这部分线路采用电缆直埋方式敷设，因此，基本没有无线电干扰。 2 声环境影响 2.1 变电站声环境影响 类比广东省佛山 110kV 贺丰变电站（主变容量 2 50MVA，半户内 GIS 变电站）的声 环境监测结果，变电站厂界噪声值昼间为 5355dB(A)，夜间为 4549dB(A)，小于工业企业厂界环境噪声排放标准（ GB12348-2008）中 2 类标准限值。 110kV 贺丰变电站的电压等级及布置型式与拟建110kV 永新变电站基本相同，故 110kV 贺丰变电站的实测数据能反映 110kV 永新变电站投入运行后的情况。贺丰变电站北侧距离围墙 4m 处圣喜公司宿舍（主控楼距离围墙 10m）的噪声值昼间为51dB(A)，夜间噪声值为 48 dB(A)，可类比说明永新变对站址西北侧环境敏感点阳光新城住宅区的噪声影响，因此 110kV 永新变电站工程投入运行后，厂界噪声可达到工业企业厂界环境噪声 标准（ GB12348-2008）中 2 类标准要求，对变电站周边环境保护目标的声环境影响很小。 2.2 输电线路声环境影响 本工程线路投入使用后，电缆段通过套管、并采取埋地方式敷设于地面下方，通过管套和电缆盖板的屏蔽和格挡，其产生的噪声在达到地面前已衰减至本底值，对沿线的声环境无影响；架空线路段的噪声源主要是 110kV 高压线的电晕放电而引起的无规则噪声以及输电线路的电荷运动产生的交流声，同时因高空风速大，线路振动发出一些风鸣声。根据相同电压 架空线路的实际类比监测，110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 15 025-58630841 110kV 高压线路下方的噪声水平约 40dB(A)左右，达到声环境质量标准（ GB3096-2008） 1 类标准。 3、环境空气质量 项目建成投运后无废气产生，对环境空气无影响。 4、水环境影响 在运行期间，本工程的输电线路无废水产生，只有变电站产生 少量生活污水。 变电站值守人员按 1人，每天产生的生活污水很少， 约为 0.5m3/d。生活污水经 化粪池处理到达污水排入城市下水道水质标准（ CJ3082-1999）后排入市政污水管网，输 送 至江南污水处理厂处理。 主变压器因绝缘和冷却的需要，装有 大量的变压器油。冷却油一般在事故或检修时排泄。变电站设置变压器事故排油坑及专用集油池，变压器和其他设备一旦排油或漏油，所有的污油水将汇集于此，然后将油水分离处理，分离后的油大部分可回收利用，分离出来的少量废油渣及含油废水有危险废物收集部门回收，不会对周围环境产生影响。 从上述分析看，变电站产生的少量废污水对附近的水环境不会产生影响。 结论 110kV 永新送变电工程的建设对于加快南宁的发展起到促进作用，具有较好的社会 -经济 -环境综合效益，虽然工程会对环境造成一定的影响，但只要积极采取有效的污染防治措施，对周边 环境影响在可接受范围。从环境保护的角度看，本项目建设是可行的。 110kV 永新（吉象）送变电工程 竣工环境保护验收调查表 国电环境保护研究院 16 025-58630841 各级环境保护主管部门的审批意见（国家、省、行业） 南宁 市 环境保护局 关于 110kV 永新送变电工程 建设项目环境影响报告表的批复如下： 一、该报告表能按照规范格式编制， 环境现状调查结论较为客观 ，环境影响分析结论基本可信，提出了具体的污染防治措施，方案可行， 可以作为展开项目污染防治设计和环境管理的主要依据。 二、本工程位于南宁市良庆区（详见报告表附图 1） ，工程内容包括：新建 110kV 永新变电站、新建永新变 T 接沙南凤 110kV 线路和改造 110kV 沙津线、沙南凤线工程 3 部分组成，具体建设内容和规模为： 1.新建 110kV 永新变电站：半户内 GIS（ 150MVA），位于南宁市良庆区五象岭森林公园第二 五象岭区北面边缘、阳光新城小区东南侧，建设路尾与第五象岭之间的半坡 山脚地带。建设规模：变压器容量：终期 350MVA，本期 150MVA。本变电站电压等级为 110kV/10kV二级。各电压等级出线规划如下： 110kV：远期进行 3 回，本期进线 2 回。 10kV：远期出线 36 回，本期出线 12 回。故宫补偿装置：终期装设 30（ 34+36） MVar，本期装设 10（ 14+16） MVar；2.新建永新变 T 接沙南凤 110kV 线路：全线采用电缆敷设，电缆段长度为 0.21km； 3.改造 110kV沙津线、沙南凤线工程：单双回混合架设，改造段线路长度约为 1.2km。 本工程实际总投资 4479.98 万元，其中环保投资 29.0 万元，占总投资的 0.65% 本工程部分架空线路位于五象岭森林公园内，线路不穿越任何自然保护区和风景名胜区，也没有国家重点保护的文物古迹等分布。变电站选址在建设路与第二五象岭之间的半坡 山脚地，与西北侧阳光新城住宅区的最近距离约为 40m；改建线路大部分段均 利用原有 110kV 沙南凤线路走廊进行架设；新建线路采用电缆进行敷设。变电站选址及路径方案符合 当地发展规划，并得到南宁市规划管理局的复函同意。 本工程所在
