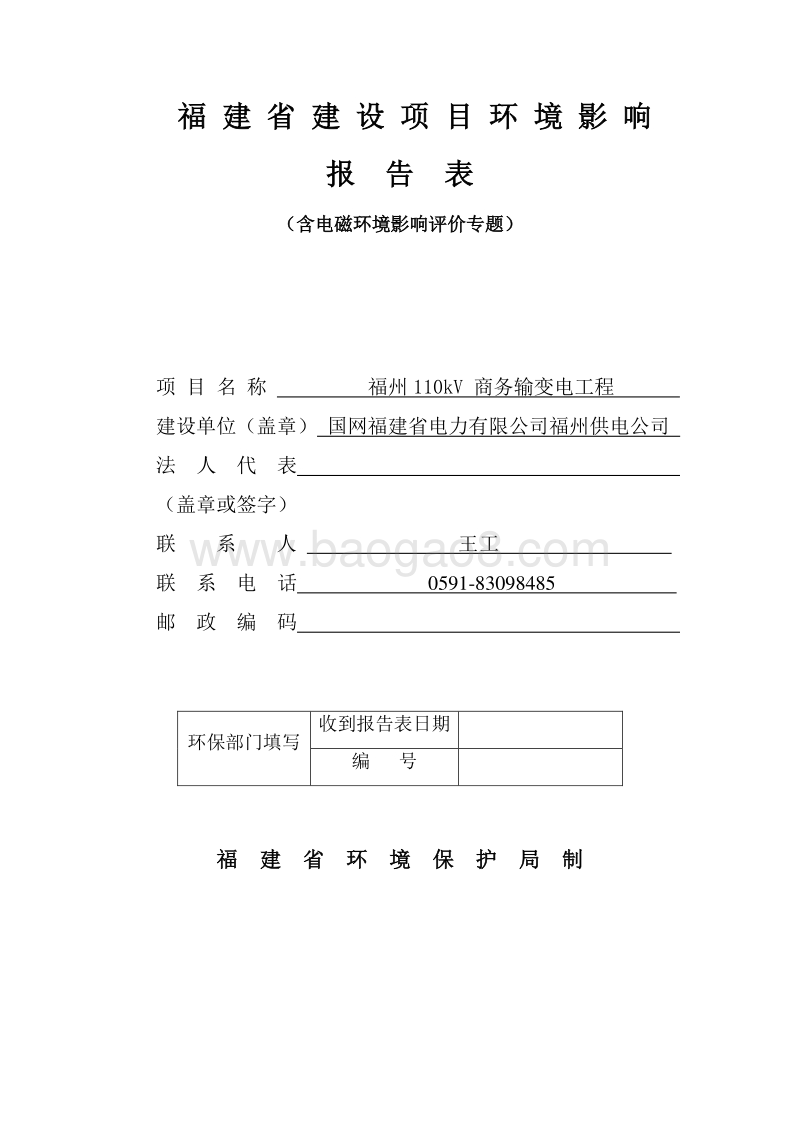

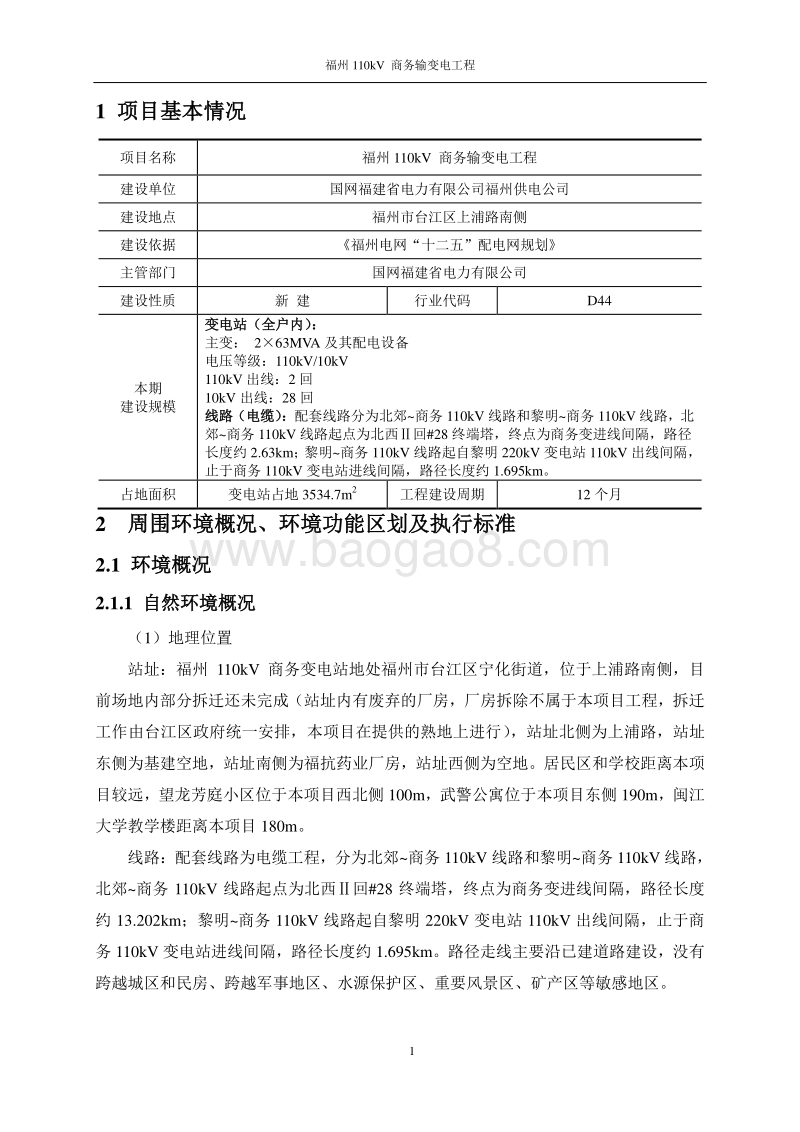

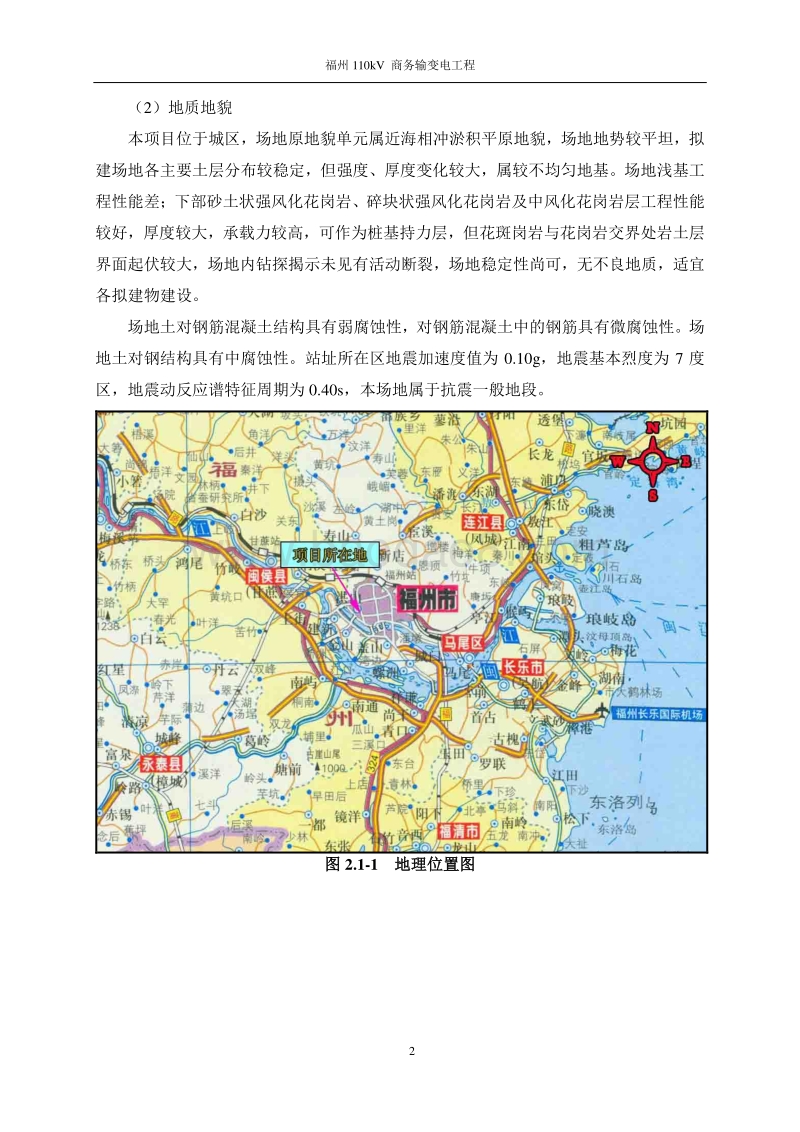

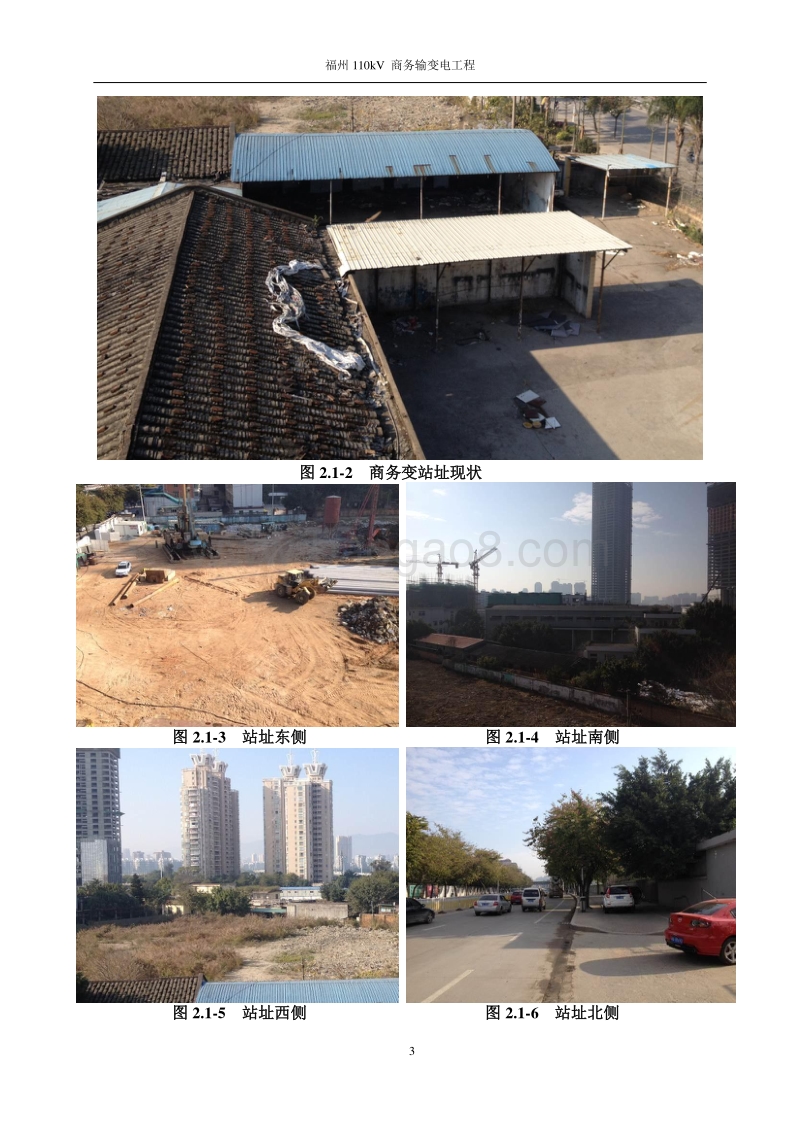

福 建 省 建 设 项 目 环 境 影 响 报 告 表 （含电磁环境影响评价专题） 项 目 名 称 福州 110kV 商务 输变电工程 建设单位（盖章） 国网福建省电力有限公司福州供电公司 法 人 代 表 （盖章或签字） 联 系 人 王 工 联 系 电 话 0591-83098485 邮 政 编 码 环保部门填写 收到报告表日期 编 号 福 建 省 环 境 保 护 局 制 福州 110kV 商务输变电工程 1 1 项目基本情况 项目名称 福州 110kV 商务输变电工程 建设单位 国网福建省电力有限公司福州供电公司 建设地点 福州市 台江区上浦路南侧 建设依据 福州电网“十二五”配电网规划 主管部门 国网福建省电力有限公司 建设性质 新 建 行业代码 D44 本期 建设规模 变电站 （全户内） ： 主变： 2 63MVA 及其配电设备 电压等级： 110kV/10kV 110kV 出线： 2 回 10kV 出线： 28 回 线路 （电缆） ： 配套线路分为北郊 商务 110kV 线路和黎明 商务 110kV 线路，北郊 商务 110kV 线路起点 为 北西回 #28 终端塔，终点为商务变进线间隔，路径长度约 2.63km；黎明 商务 110kV 线路起自黎明 220kV 变电站 110kV 出线间隔，止于商务 110kV 变电站进线间隔，路径长度约 1.695km。 占地面积 变电站占地 3534.7m2 工程建设周期 12 个月 2 周围环境概况、环境功能区划及执行标准 2.1 环境概况 2.1.1 自然环境概况 （ 1）地理位置 站址： 福州 110kV 商务 变电站地处福州市 台江区 宁化街道 ，位于 上浦路南侧 ，目前场地内部分拆迁还未完成（站址内有废弃的厂房 ，厂房拆除不属于本项目工程，拆迁工作由 台江 区政府统一安排，本项目在提供的熟地上进行 ）， 站址北侧 为 上浦路，站址东侧为基建空地，站址南侧为福抗药业厂房，站址西侧为空地 。 居民区 和学校 距离本项目较远， 望龙芳庭小区 位于本项目西北侧 100m，武警公寓 位于本项目 东 侧 190m，闽江大学教学楼距离本项目 180m。 线路： 配套线路 为电缆工程， 分为北郊 商务 110kV 线路和黎明 商务 110kV 线 路，北郊 商务 110kV 线路起点 为 北西回 #28 终端塔，终点为商务变进线间隔，路径长度约 13.202km；黎明 商务 110kV 线路起自黎明 220kV 变电站 110kV 出线间隔，止于商务 110kV 变电站进线间隔，路径长度约 1.695km。 路径走线 主要 沿 已建 道路建设 ， 没有跨越城区和民房、跨越军事地区、水源保护区、重要风景区、矿产区等敏感地区。 福州 110kV 商务输变电工程 2 （ 2）地质地貌 本项目位于城区， 场地原地貌单元属近海相冲淤积平原地貌，场地地势较平坦，拟建场地各主要土层分布较稳定，但强度、厚度变化较大，属较不均匀地基。场地浅基工程性能 差；下部砂土状强风化花岗岩、碎块状强风化花岗岩及中风化花岗岩层工程性能较好，厚度较大，承载力较高，可作为桩基持力层，但花斑岗岩与花岗岩交界处岩土层界面起伏较大，场地内钻探揭示未见有活动断裂，场地稳定性尚可，无不良地质，适宜各拟建物建设。 场地土对钢筋混凝土结构具有 弱 腐蚀性 ，对钢筋混凝土中的钢筋具有微腐蚀性。 场地土对钢结构具有中腐蚀性。站址所在区地震加速度值为 0.10g，地震基本烈度为 7 度区，地震动反应谱特征周期为 0.40s，本场地属于抗震一般地段。 图 2.1-1 地理位置图 福州 110kV 商务输变电工程 3 图 2.1-2 商务 变 站址现状 图 2.1-3 站址东侧 图 2.1-4 站址 南侧 图 2.1-5 站址 西侧 图 2.1-6 站址 北侧 福州 110kV 商务输变电工程 4 （ 3）气候 项目所在区属亚热带海洋性季风气候，冬无严寒，夏无酷暑，终年温暖湿润。年平均气温 19.6，最冷月份 1 2 月，平均气温为 7.7，最热月份 7 8 月，平均气温为28.7。受闽江河谷影响，冬季主导风向为西北风，频率约 13%，夏季主导风向为东南风或南风，年平均风速 2.8 米 /秒，年主导风向为 东南风，频率约 19。 本地区雨量充沛，年平均降水 1302.3mm，降水以 5 6 月份为最多。无霜期达 326天，年平均日照数为 1700 1980 小时。 （ 4）水文概况 变电站周边无水源保护区，无明显地表水系。 （ 5）土壤植被 本项目位于城区，受人类活动影响，本项目周边区域以人工生态系统为主。 2.1.2 社会环境概况 （ 1）福州市概况 福州市是福建省省会，现辖鼓楼、台江、仓山、晋安、马尾 5 个区，闽侯、连江、罗源、闽清、永泰、平潭 6 个县和福清、长乐 2 个县级市。全市总面积 12000km2，截至 2006 年全市常住人 口 671 万人。 2006 年全市实现地区生产总值 1664.05 亿元；工业总产值 2544.32 亿元，其中规模以上工业产值 2228.81 亿元；财政总收入和地方级财政收入分别达到 235.7 亿元和 152.52 亿元；全市人均生产总值 24874 元。 （ 2） 台江 区概况 台江区位于福州市城区中部，闽江下游北岸，地理中心坐标为北纬 2605，东经11918。东以光明港、晋安河与晋安区为界，西、南以闽江与仓山区为界，北以琼河、东西河、斗池路、上浦路与鼓楼区为界。全区陆域面积 18km2，水域面积 1.91 km2，岸线全长 7800 多米，中部丘陵地稍高，四周低倾，尤以流沙冲积成陆的南部、东南部、西南部、西部平原地势更低。辖 10 个街道、 73 个社区。户籍人口 33 万人，常住人口45 万人，日流动人口 25 万人，人口自然增长率 2.06。 （ 3） 宁化 街道 宁化街道位于台江西部万宝商圈繁华地段，东至宁化路，西达上浦路，北接工业路，南临美丽的江滨公园，占地面积 2.9 平方公里，下辖长汀、祥坂 2 个经济合作社和宁化、福瑞、长汀、祥坂、福祥 5 个社区，总人口 26572 人。 福州 110kV 商务输变电工程 5 （ 4） 项目周边 概况 本项目 地处福州市 台江区 宁化街道 ，位于 上浦路南侧 ，目前场地内部分拆 迁还未完成（站址内有废弃的厂房 ，厂房拆除不属于本项目工程，拆迁工作由 台江 区政府统一安排，本项目在提供的熟地上进行 ），站址北侧为 上浦路，站址东侧为基建空地，站址南侧为福抗药业厂房，站址西侧为空地 。居民区和学校距离本项目较远， 望龙芳庭小区 位于本项目西北侧 100m，武警公寓 位于本项目 东 侧 190m，闽江大学教学楼距离本项目180m。 （ 5）区域供电概况 110kV 商务 变电站 位于 福州市 台江区 宁化街道 上浦路南侧 ， 主供台江区西部金融街负荷 。 现状片区主要由 义洲变 供电， 随着 区内 的发展， 居民、商业等用电总负荷不断增长，届时周边 现有变电站均无法承载，需新建 110kV 变电站。 110kV 商务 变的投产，可满足区域负荷增长的需求，提高片区中压电网的转供电能力，优化网架结构，提高片区电网的供电可靠性水平。 2.2 环境功能区划及执行标准 2.2.1 水环境 本 项目 运营期生活废水排放很少， 生活污水 经过化粪池 处理后回灌 绿地 ；少量施工期生活污水利用站内化粪池处理后回灌 周边绿化用地 ，施工废水经澄清后浇洒路面 。 2.2.2 大气环境 项目所在区域为 福州市 台江区 宁化街道 ，环境空气质量执行 GB3095-2012环境空气质量标准的二级标准。 2.2.3 声环境 根据 福州市城市区域环境噪声标准使用区域划分和 声环境质量标准 ， 变电站 北 侧区域 、配套线路黎明变点位、 周边居民区 （望龙芳庭小区和武警公寓） 临交通干线（上浦路）一侧 执行 声环境质量标准 （ GB3096-2008）中 4a 类标准 ， 变电站 东、南、西 侧区域、 闽江大学教学楼、配套线路 28#塔点位 执行声环境质量标准中 2 类标准。 变电站 北 厂 界执行 工业企业厂界环境噪声排放标准 （ GB12348-2008）中 4 类标准即 70dB(昼间 )、 55dB(夜间 )， 东、南、西 厂界 执行 2 类标准即 60dB(昼间 )、 50dB(夜间 )。 福州 110kV 商务输变电工程 6 表 2.2-1 声环境质量标准 声环境功能区类别 适用范围 昼间 dB(A) 夜间 (dB(A) 2 类 以商业金融、集市贸易为主要功能，或居住、商业、工业混杂， 需要维持住宅安静的区域 60 50 4a 类 高速公路、一级公路、二级公路、城市快速路、城市主干路、城 市次干路、城市轨道交通（地面段）、内河航道两侧区域 70 55 施工噪声执行建筑施工场界环境噪声排放标准（ GB12523-2011），见表 2.2-2。 表 2.2-2 建筑施工场界环境噪声排放 限值 单位： dB(A) 昼间 夜间 70 55 2.2.4 电磁环境 （ 1）电磁辐射 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24 1998）的推荐值，以 4000V/m 作为居民区工频电场评价标准，以国际辐射保护协会关于对公众全天辐射时的工频限值 100T作为磁感应强度的评价标准。 （ 2）无线电干扰 根据高压交流架空送电线无线电干扰限值（ GB15707 1995）要求，变电站距围墙外测量频率为 0.5MHz 时，无线电干扰限值不大于 46 dBV/m。 2.3 评价重点 根据项目特征及周围环境特点，本项目评价重 点为工频电磁场、无线电干扰影响评价以及施工期、营运期 噪声 影响分析。 2.4 主要环境保护目标 商务 变位于 福州市 台江区 宁化街道 ， 目前场地内部分拆迁还未完成（站址内有废弃的厂房 ，厂房拆除不属于本项目工程，拆迁工作由 台江 区政府统一安排，本项目在提供的熟地上进行 ），站址北侧为 上浦路，站址东侧为基建空地，站址南侧为福抗药业厂房，站址西侧为空地 。居民区和学校距离本项目较远， 望龙芳庭小区 位于本项目西北侧100m，武警公寓 位于本项目 东 侧 190m，闽江大学教学楼距离本项目 180m， 评价范围内 无 名胜古迹、自然保护区等其他环境敏 感目标。 变电站配套线路 为电缆 ， 主要沿已建道路建设， 环境敏感度不大 。 因此， 本工程环境保护目标为 闽江大学 、 望龙芳庭小区 、武警公寓 。 福州 110kV 商务输变电工程 7 表 2.4-1 评价范围内环境保护目标一览表 敏感目标 与站围墙最近距离、方位 与主变最近距离、方位 望龙芳庭小区 100m，西北侧 145m， 西 北侧 武警公寓 190 m，东侧 208m，东侧 闽江大学 180m， 东北 侧 205m，东 北 侧 综合考虑到项目本身及沿线环境特点， 本报告表主要关心的环境问题是：变电站和线路选址的环境合理性 ； 运行期 变电站及 沿线评价区域电磁环 境问题 ； 植被恢复，减小施工期植被破坏造成的生态影响 ；运行期 工频电磁场、无线电干扰 对 闽江大学、望龙芳庭小区、武警公寓 的影响。 主要环境实现目标应是：变电站场界区域的电磁环境应符合国家相应标准。 2.5 项目环境质量现状 2.5.1 大气环 境现状 区域现状无大型气态工业污染源， 大气环境质量 可以达 GB3095-2012环境空气质量标准的二级标准。 2.5.2 声环境现状 厦门建环检测技术有限公司 于 2014年 1月 17日对项目周边声环境现状进行了监测。 表 2.5-1 噪声监测结果 序号 变电站 配套线路 Z1 Z5 Z7 (GB3096-2008) 4a 类标准 Z2 Z3 Z4 Z6 (GB3096-2008) 2 类标准 Z8 (GB3096-2008) 4a 类标准 Z9 (GB3096-2008) 2 类标准 监测点 站址 北 边界 武警公寓 望龙芳庭小区 站址 东 边界 站址 南 边界 站址 西 边界 闽江大学 黎明变 28#塔 昼间 67.7 68.1 60.5 70 58.4 59.2 57.3 57.8 60 59.6 70 50.8 60 夜间 54.4 48.6 49.2 55 48.4 49.7 47.7 48.1 50 53.4 55 42.9 50 站址 北 侧 、 武警公寓 、 望龙芳庭小区 处昼间噪声现状在 60.5 68.1dB，夜间噪声在48.6 54.4dB 之间 ， 可达到 GB3096-2008声环境质量标准 4a 类区标准。 站址 东 、 南、西 侧、 闽江大学 昼间噪声现状在 57.3 59.2dB，夜间噪声在 47.7 49.7dB 之间，可达到GB3096-2008声环境质量标准 2 类区标准。 配套 线路 黎明变点位 昼间噪声现状 为59.6dB，夜间噪声 为 53.4dB，符合声环境质量标准中的 4a 类 标准。 配套 线路 28#塔点位 昼间噪声现状 为 50.8dB，夜间噪声 为 42.9dB，符合声环境质量标准中的 2类 标准。 2.5.4 电磁环 境现状 我院委托 厦门建环检测技术有限公司 于 2014 年 1 月 17 日对拟建 变电站和 输电线路福州 110kV 商务输变电工程 8 沿线进行了电磁环 境现状监测 。 表 2.5-2 线路工频电场、磁感应强度背景值测量结果 监测点位 点位描述 E (V/m) B（ T） 变 电 站 D1 拟建站址北侧 0.49 0.047 D2 拟建站址东侧 0.49 0.013 D3 拟建站址南侧 0.48 0.012 D4 拟建站址西侧 0.50 0.013 D5 武警公寓 0.52 0.027 D6 闽江大学 0.49 0.033 D7 望龙芳庭小区 0.50 0.014 线路 D8 黎明变 0.49 0.024 D9 28#塔 28.5 0.783 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 4000 V/m （ 4kV/m） 100T （ 0.1mT） 表 2.5-3 110kV 商务 变站址环境无线电干扰背景值测量结果 监测点位 点位描述 测量频率 （ MHz） 无线电干扰 (dBV/m) 变 电 站 W1 拟建站址北侧 0.5 33.47 0.13 W2 武警公寓 0.5 34.21 0.16 W3 闽江大学 0.5 34.62 0.20 W4 望龙芳庭小区 0.5 36.74 0.22 线 路 W5 黎明变 0.5 36.52 0.22 W6 28#塔 0.5 43.72 0.31 高压交流架空送电线无线电干扰限值 0.5 46 监测结果表明： 变电站场地及周边在居民楼和学校电场背景为 0.49 0.52V /m，磁感应强度背景为 0.012 0.047T；线路沿线电场监测强度值为 0.49 28.5V/m，磁场强度值为 0.024 0.783T，均远低于导则推荐的电场限值 4000 V/m 和磁场强度限值100T；在频率 0.5MHz 时，拟建场址周边和线路沿线监测点位的无线电干扰场强背景值分别为 33.47 36.74dBV/m、 36.52 43.72dBV/m，均符合国家标准限值（ 0.5MHz为 46dB(V/m)）。 上述结果表明变电站及沿线的电磁环境现状符合国家标准。 3 项目概况及建设内容 3.1 变电站工程概况 3.1.1 项目组成 福州 110kV 商务 变电站为 户内 式变电站，本期规模 2 63MVA、 110kV 出线 2 回、10kV 出线 28 回、无功补偿 2（ 5+6） Mvar。 110kV 出线 和 10kV 出线 均 为 电缆。项目的基本工程见表 3.1-1。 福州 110kV 商务输变电工程 9 表 3.1-1 福州 110kV 商务 变电站工程基本概况 项 目 名 称 本 期 规 模 备注 主变压器 263MVA 主变 户内 布置 110kV 出 线回路数 2 回 户 内 GIS， 电缆 出线 10kV 出线回路数 28 回 电缆出线 无功补偿 2（ 5+6） Mvar 户内成套装置 110kV 配电 110kV GIS 配电装置采用户 内 布置 3.1.2 站区总平面 布置 商务 变电站采用 户内 布置 （见图 3.1-1） 。 主控配电楼位于站区中部，配电楼 北、东、南 侧 为 站内 道路，站区 北 侧布置消防水池 、 事故油池。站区出 入口布置在站区 西 侧 ，与规划路 相连。主变压器、 110kVGIS 配电装置、 10kV 配电装置、 10kV 电容器组、接地变及消弧线圈成套装置和主控通信室采用一栋综合楼户内布置方式。 主控楼为两层框架结构， 并设有地下电缆夹层 ，一层平面布置有 10kV 开关室、 10kV 接地变室和警卫室、消防器材间、厨房、卫生间 、 110kVGIS 室及主变室，二层平面布置有电容器室、二次设备室及工器具间。 福州 110kV 商务输变电工程 10 图 3.1.1 平面布置图 福州 110kV 商务输变电工程 11 3.1.3 主要技术经济指标 （见表 3.1-2） 表 3.1-2 商务 变工程主要技术经济指标 序号 项 目 单位 数 量 1 站址总 征 地面积 m2 4372.7 2 围墙内占地面积 m2 3534.7 3 站内道路用地面积 m2 733 4 主建筑面积 m2 1516.3 5 围墙长度 m 261.1 6 站区内主电缆沟长度 m 97 7 事故油池 m3 15 8 消防水池 m3 380 9 化粪池 m3 2 10 绿化面积 m3 1550 11 变电站总投资 万元 5081 3.1.4 电气布置 110kV GIS 配电装置户内布置于主控配电楼地上一层， 110kV、 10kV 进出线均采用电缆方式进出站；主变压器布置于主控配电楼地上一层。 10kV 配电装置、接地变及消弧线圈成套 装置布置在主控配电楼地上一层， 10kV 电容器布置在主控配电楼地上二层。 3.1.5 工艺流程 输变电工程是电力输送的重要环节，是将高电压经过变电站主变压器转换为低电压电能的一个过程。 110kV 电压由输电线到达 商务 变 的 110kV 配电装置，再经过主变压器降压为 10kV， 10kV 配电装置将电能往外输送。 福州 110kV 商务 变电站运行采用综合自动化系统进行，无人值守、远程监控。 110kV 变电站的基本工艺流程如图 3.1-2。 图 3.1-2 福州 110kV 商务 变电站工艺流程示意图 3.1.6 主要电器设备 主变压器 采用国产优质低损耗低噪声油浸自冷三相双绕组有载调压变压器；SZ10-63000/110，容量比： 100/100；额定电压： 110 8 1.25%/10.5；联结组别： YN， d11；阻抗电压： Ud 17， 噪声要求白天不大于 60dB，晚上不大于 50dB。 福州 110kV 商务输变电工程 12 110kV 配电装置采用户内 GIS 全封闭组合电器，采用电缆出线。 10kV 开关柜选用中置式金属铠装开关柜，开关柜均配置真空断路器。 10kV 无功补偿装置采用户内成套装置，电容器组串接 5%干式空芯串联电抗器。 10kV 消弧线圈装置采用国产优质户内成套装置。 3.1.7 保护系统 （ 1）防雷 本变电站为全户内型， 110kV 进线、联络线及 10kV 出线均为电缆，可不考虑电气设备防直击雷装置。厂房的防雷装置按规范要求 在配电装置楼屋顶设置环形避雷带 。在10kV 母线上设有避雷器以防止雷电侵入波引起的感应过电压。 （ 2）电气二次 采用无人值守的微机控制方式，可在变电站及调度端进行监测和控制；主变器采用微机保护系统， 10kV 线路保护、电容器保护配置微机综合保护。 （ 3）通风 设备间通风应首先考虑自然通风，当自然通风难以满足散热或事故通风需要时，可采用机械通风形式。 主变室设置 6 台轴 流风机； 10kV 配电装置室设置 6 台轴流风机 ；GIS 室、接地变室、电容器室共设置 12 台轴流风机。为了改善室内工作条件，保证设备、仪表的运行安全，在电气二次设备室设置了 3 台风冷机房专用柜式空调机，功率 5P，值班室、休息室各设置了 1 台 1 匹分体壁挂式单冷空调机。卫生间、厨房各设置 1 台家用排气扇。 （ 4）消防 在站区主变器四周及站区各建筑物内设化学灭火器。主变器、主控楼和各高压配电室内各间设感温、感烟火灾报警系统一套，信号引至警卫室及电气 二次设备室，供远方采集。 3.1.8 公用工程 室内给排水：主控配电楼的室内生 活用水采用市政自来水供水。屋外设一座 2m3 的玻璃钢成品化粪池 ，主控配电楼和传达室排出的污水经化粪池处理后 回灌绿地 。 室外给排水：站内排水采用有组织的雨水口的排水方式，场地以坡度 0.5坡向雨水口，即：地面雨水 雨水口 PE 双壁波纹排水管 检查井 站外市政雨水排水系统。雨水口沿站区围墙及路边设置。 福州 110kV 商务输变电工程 13 3.1.9 环保措施 变电站的排水主要是生活污水和变压器事故排油。生活污水经化粪池处理后 回灌绿地 。各主变压器机座下设集油池上填鹅卵石，事故排油时从石砾下渗至贮油池，再经暗管排至综合楼外地下 15m3 的总事故贮油池，并 经处理后回收利用。 所区范围内，设计上考虑了绿化、种植草皮树木，辅以花卉等以美化环境，绿化率达 43.8 以上 ，降低外来噪声，减少尘埃和热辐射。 3.2 输电线线路工程 3.2.1 工程规模、内容、路径及主要技术经济指标 配套线路 为电缆工程， 分为北郊 商务 110kV 线路和黎明 商务 110kV 线路，北郊 商务 110kV 线路起点 为 北西回 #28 终端塔，终点为商务变进线间隔，路径长度约13.202km；黎明 商务 110kV 线路起自黎明 220kV 变电站 110kV 出线间隔，止于商务110kV 变电站进线间隔，路径长度约 1.695km。 表 3.2-1 工程技术特性 （ 北郊 商务 110kV 线路 ） 线路起讫点 起始点 原北西回 #28 终止点 商务变进线间隔 电压等级 110kV 回路数 单回路 线路长度 本线路新建路径长度 2.63km 电缆型号 YJLW03-Z 64/110 1 800 单相敷设长度为 2.762km 终端头 户外终端头： YJZWCF 64/110 1 800 3 只 GIS 终端头： YJZGG 64/110 1 800 3 只 中间接头型号 YJJJI 64/110 1 800 6 只 YJJTI 64/110 1 800 6 只 避雷器 YH10W-108/281 电缆主要土建部分 0.8m 0.8m(净宽净高 )电缆沟 0.014km 1.3m 1.9m(净宽净高 )电缆沟 0.564km 8 孔非开挖导向拉管 0.092km 利用已建管沟 1.96km 主要交叉跨越 / 工程地形 平地 100% 交通情况 均可用汽车运输至施工现场 福州 110kV 商务输变电工程 14 表 3.2-2 工程技术特性 （ 黎明 商务 110kV 线路 ） 线路起讫点 起始点 黎明变 110kV 出线间隔 终止点 商务变进线间隔 电压等 级 110kV 回路数 单回路 线路长度 本线路新建路径长度 1.695km 电缆型号 YJLW03-Z 64/110 1 800 单相敷设长度为 1.78km 终端头 GIS 终端头： YJZGG 64/110 1 800 6 只 中间接头型号 YJJJI1 64/110 1 800 6 只 电缆主要土建部分 1.6m 2.0m(净宽净高 )电缆沟 0.631km 8 孔非开挖导向拉管 0.262km 内径 2.4m 顶管 0.064km 利用已建管沟 0.725km 内径 7.5m 沉井 2 口 主要交叉跨越 / 工程地形 平地 100% 交通情况 均可用汽车运输至施工现场 3.2.2 电缆敷设方式 电缆的敷设方式按结构类型主要有隧道、电缆沟、保护管、直埋等，每种敷设方式的适用特点不尽相同，结合本工程实际情况，所要敷设的 110kV 电缆多数为 1 回，少部分路径为 2 回或 3 回共管沟敷设，经现场勘察、收资，收集地下管线资料，本工程电缆路径部分可利用已建管沟敷设，新建路径需利用 10kV 走廊扩建，详细敷设方式如下： 表 3.2-3 保福 商务 110kV 线路敷设方式 序号 路径区域 敷设方式 建设性质 1 北西回 #28 终端塔下 0.8m .08m 电缆沟 新建 2 福州电业局送电工区段 1.2m 1.2m 电缆沟 已建，利用敷设 3 西洪路段 1.3m 1.9m 电缆沟 利用 原 10kV 电缆沟改造 4 工业路段 1.3m 1.9m 电缆沟 部分利用缆化已建管沟敷设，其它在 10kV 电缆沟边新增电缆沟 5 上浦路段 1.6m 2.0m 电缆沟 新建，但土建部分划入“黎明 -商务 110kV 线路工程” 6 横穿上浦路 内径 2.4m 顶管 新建，但土建部分划入“黎明 -商务 110kV 线路工程” 7 商务变电站内 1.6m 2.0m 电缆沟 新建，但土建部分划入“黎明 -商务 110kV 线路工程” 福州 110kV 商务输变电工程 15 表 3.2-4 黎明 商务 110kV 线路敷设方式 序号 路径区域 敷设方式 建设性质 1 黎明变电站内及福三路段 电缆半层或 20 孔排管 利用黎明 -黄山 110kV 线路已建管沟敷设 2 乌山西路段 1.6m 2.0m 及非开挖导向拉管配合 新建 3 工业路段 1.6m 2.0m 及非开挖导向拉管配合 大部分利用缆化已建管沟 4 上浦路段 1.6m 2.0m 电缆沟 新建 5 下穿上浦路 内径 2.4m 顶管隧道 新建 6 商务变电站内 1.6m 2.0m 电缆沟 新建或利用电缆半层敷设 3.2.3 环保措施 本工程电缆沟尽量避免大开挖，减少水土流失，施工完毕后及时恢复路面原状或原始植被。 3.3 施工进 度和施工方案 3.3.1 施工内容及进度 变电站施工内容主要包括场地平整（开挖、地基处理和回填）、打桩、混凝土搅拌及砼浇筑、上部建筑施工、设备安装与调试、道路施工，以及环保、绿化工程建设等。 线路施工内容主要包括电缆沟和电缆井开挖， 基础采用现浇混凝土或灌注混凝土，土方回填夯实， 敷设电缆等 。 3.3.2 施工方法 变电站工程基 础开挖采用机械的开挖方式，机械采用反铲挖掘机配合自卸汽车出土。主控配电楼采用现浇钢筋砼框架结构。主变基础采用预应力管桩，事故油池地基处理采用砂石垫层换土，站内外道路地基采用中粗砂换土处理。所有楼（屋）面均为现浇钢筋混凝土梁板。 3.3.3 施工设备 施工主要机械设备：桩机、挖掘机、搅拌机 、振捣棒、钻孔灌桩设备及各类装载车。 3.3.4 土方量 变电站土地平整挖方约 4123m3，填方约 4596m3，本变电站工程需填方 473m3。电缆工程需新建 1.273km 电缆沟，挖方约为 4073m3，因此，本输变电工程弃方 3600m3。 福州 110kV 商务输变电工程 16 3.3.5 施工场地及汽车运输路线 本工程需要的钢筋、水泥、土石等建筑材料，以及建筑垃圾等均从 周边道路（ 上浦路 ） 运输 。 变电站 施工场设在站址内，施工人数约 10 20 人。 4 项目污染物产生情况、防治措施和对环境的影响 工程建设对环境的污染影响分施工期和运行期两个阶段。其中施工期对环境的影响主要有 水土流失、 施工噪声以及施工扬尘等对周边环境影响。 运行期影响主要是工频电场、工频磁场、无线电干扰、运行噪声以及生活污水等因素。 4.1 施工期污染源分析 本变电站工程为新建工程，站区建筑物，主变基础、油坑等 本期一次建成， 在此期间产生的主要污染为施工噪声、粉尘和施工期生活污水等。 （ 1）施工噪声 施工期间对声环境的影响主要来自机械设备运行产生的噪声，其设备主要有桩机、挖掘机、砼搅拌机、砼振捣机、自卸卡车等，机械设备工作时可能对所址 周围的声环境质量产生影响；各类施工设备工作时将产生一定的噪声，其 A 声级噪声数据见表 4.1-1。 表 4.1-1 主要施工机械设备噪声源源强表 机械名称 声压级， dBA 参考距离， m 静压桩机 75 85 10 挖掘机 70 80 10 砼搅拌机 70 80 10 砼振捣机 70 80 10 压路机 70 80 10 自卸卡车 60 70 10 （ 2）施工废水 施工期废水污染源主要为生产废水和生活污水。生产废水来自混凝土搅拌机施工机械的清洗，其中主要污染物为悬浮物和石油类；生活污水主要为施工人员洗涤污水和粪便污水等，所含主要污染物为 COD、 BOD5 等，根据同类项目情况，施工人数约 10 20人 /班，用水量按 100L/人 d 计，污水量按用水量的 80%计算，则施工期生活污水量约1.6m3/d。 （ 3）施工废气 施工时大气污染物主要为施工扬尘，其次有施工车辆、动力机械燃油时排放少量的SO2、 NO2、 CO、烃类等污染物，最为突出的是施工扬尘。 福州 110kV 商务输变电工程 17 扬尘主要来源有：土方挖掘、装卸过程产生的扬尘、填方扬尘、管线路面开挖产生的扬尘。建材的堆放、装卸过程产生的扬尘；施工垃圾的堆放及装卸过程产生的扬尘，运输车辆造成的道路扬尘。 施工粉尘有清除固废和装模，拆模和清理工作面引起的扬尘。随工程进程不同，工地上的尘土从地面扬起逐渐发展到从高空中逸出，严重时排尘量可高达 30-35kg/h。地面上的粉尘，在环境风速足够大时（大于颗粒土沙的起动速度时）就产生了扬尘，其源强大小与颗粒物的粒径大小、比重以及环境的 风速、湿度等因素有关，风速越大，颗粒越小，土沙的含水率越小，扬尘的产生量就越大。扬尘属于面源，排放高度低。 （ 4）施工固废 本项目产生的施工固废 包括 施工人员的生活垃圾 、 站址施工土地平整及建（构）筑物基槽和电缆沟开挖产生的弃土。 施工人员的生活垃圾按最大施工人数（ 20 人）计，生活垃圾量按 0.5kg/人 d 计算，基建施工周期按 12 个月，则施工期内生活垃圾总量约 3.6t，应 清运至当地 垃圾填埋场 。 本变电站工程需填方 473m3， 电缆工程挖方约为 4073m3， 因此本输变电工程站址施工土地平整及建（构）筑物基槽和电缆沟 开挖产生的弃土为 3600m3，应委托有资质的渣土公司进行处理。 （ 5）水土流失 施工阶段可能造成的水土流失主要发生在土地平整、基础开挖及电缆沟和塔基施工等阶段，水土流失形式以水力侵蚀为主，应注意防护。 （ 6）生态 本变电站工程占地约 3534.7m2，站址位于中心城区，受人类活动影响，周边区域以人工生态系统为主。场地整平和基础开挖过程中应注意采取相应的减缓措施，并在施工结束后搞好复土绿化、植被恢复等工作。 4.3 运行期工程污染因子分析 （ 1）工频电场、工频磁场 变电站内的工频电场、工频磁场主要产生于配电装置 的母线下以及电气设备附近。在变电站内各种带电电气设备包括电力变压器、高压电抗器、断路器、电流互感器、电压互感器等以及设备连接导线的周围空间形成了一个比较复杂的高电场，继而产生一定的电磁场，对周围环境产生一定的电磁影响。断路器、引线及隔离开关，电流、电压互福州 110kV 商务输变电工程 18 感器等设备，变电站内各种电气设备、导线等都是无线电干扰源，通过进出线顺着导线方向以及通过空间垂直导线方向向外传播干扰。电气设备亦可能产生局部电晕放电，产生无线电干扰。这些干扰场可能会影响其周围环境中的无线通信、信息技术及医疗仪器等设备的正常工作。 为确定该 变电 站 工程的工频电磁场源强，采用类比调查的方法，对类似 规模 的 福州 110kV 湖东变电站 的工频电磁场和无线电干扰源强进行实测。 高压送电设备导体表面对周围空气放电产生脉冲电磁噪声、绝缘子污秽或损坏导致电晕放电，噪声，这些统称为无线电干扰。本项目线路工程采用电缆敷设，因此，项目对电磁环境的影响主要是电场（ E） 和 磁感应（ B）。 为确定该 线路 工程的工频电磁场源强，采用类比调查的方法 ，线路工程选用已运行的同等级福州南门堤边 110kV 电缆工程 。 （ 2）运行噪声 变电 站 运行期间噪声主要来自主变压器运行时电磁噪声，以及机械排风风 机，空调等。其中电抗器的噪声声级约为 50dB；主变器设计声级约 55 60dB，实际源强和声环境影响采用类比 预测 法 及 进行分析。主要噪声源的声压级、位置如表 4.3-1。 表 4.3-1 变电站主要噪声源强表 设备名称 声压级， dBA r（ m） 台数 位置 主变压器 55 60 1.0 2 站区中部 风机 65 1.0 24 主控楼 墙体 （ 3）废水 变电站正常运行时，不产生生产废水，只有当主变压器发生事故或检修时，才会有少量的油污水， 变压器下设集油坑，事故产生的油或油污水将被收集其中，再经暗管流入 15m3 的总事故油池，由有资质的专业接受单位运出，处理后回收利用，不外排。 变电站运行为无人值守，站内原有值班人员约 1 人，不设生活区和食堂，故生活用水量较小，约为 0.1m3/d，主要含 COD、 SS 等污染物， 生活污水经化粪池处理后回灌 绿地 。 （ 4）固废 变电站运行期固废主要为生活垃圾，原有变电站每天 1 人值班，生活垃圾产生量按平均 0.5kg/人 d 计算，则所内每年将产生生活垃圾约 0.2 吨 /年。设备运行产生的滴漏的油垢擦拭物，产生量很少。另外，蓄电池报废时属危险固废，不可同生活垃圾一道废弃堆放。 福州 110kV 商务输变电工程 19 （ 5）事故油
