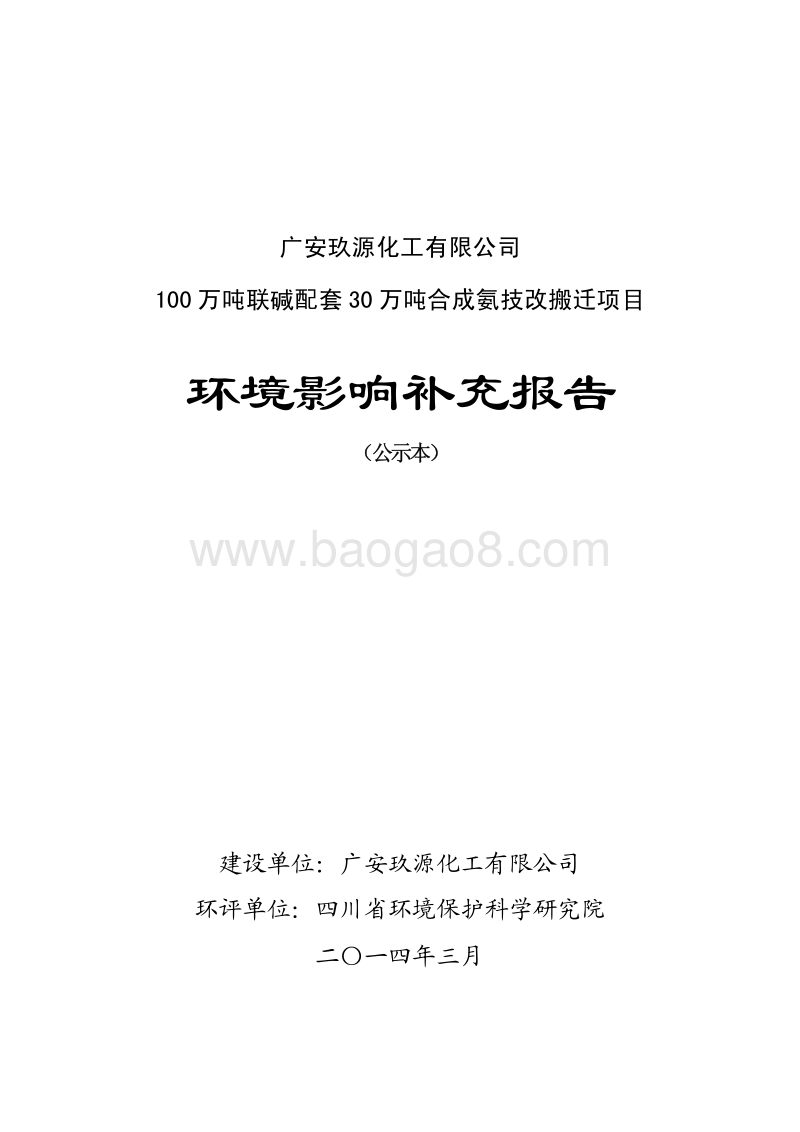

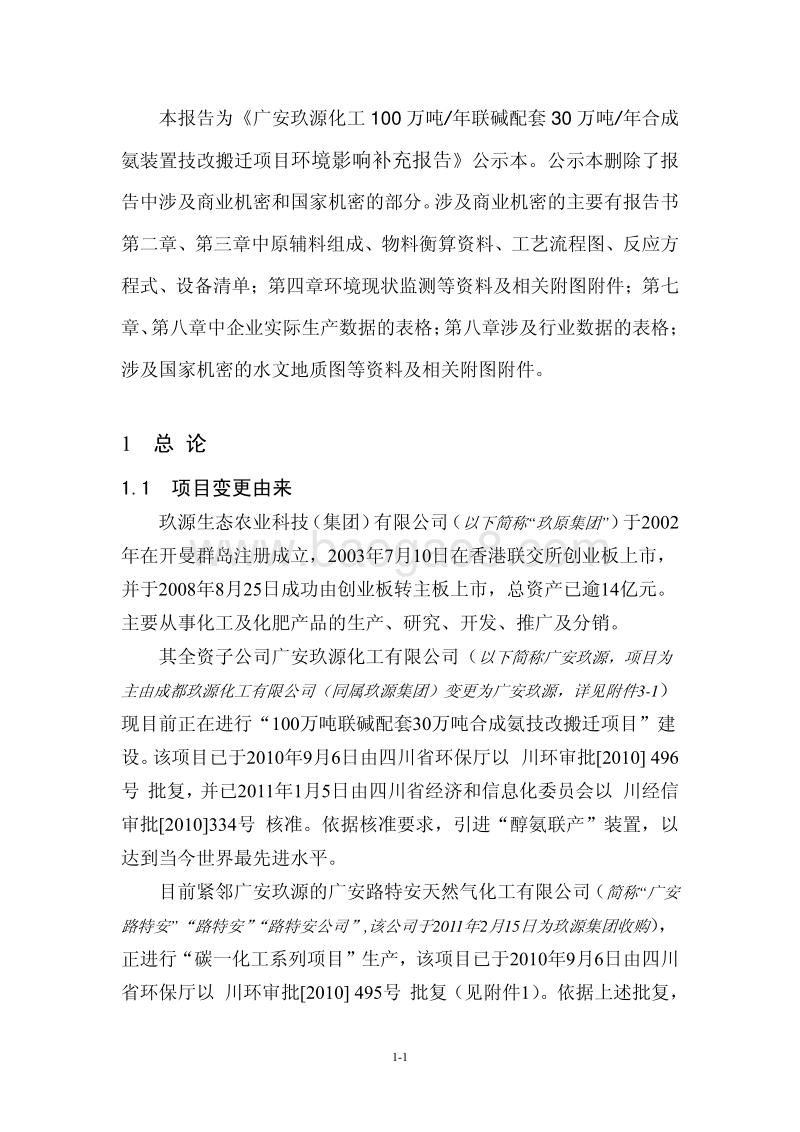

广安玖源化工有限公司 100 万吨联碱配套 30 万吨合成氨技改搬迁项目 环境影响补充报告 （公示本） 建设单位：广安玖源化工有限公司 环评单位：四川省环境保护科学研究院 二 一四年三月 1-1本报告为广安玖源化工 100 万吨 /年联碱配套 30 万吨 /年合成氨装置技改搬迁项目 环境影响补充报告 公示本。公示本删除了报告中涉及商业机密和国家机密的部分。 涉及商业机密的主要有报告书第二章、第三章中原辅料组成、物料衡算资料、工艺流程图、反应方程式、设备清单；第四章环境现状监测等资料及相关附图附件；第七章、 第八章中企业实际生产数据的表格； 第八章涉及行业数据的表格；涉及国家机密的水文地质图等资料及相关附图附件。 1 总 论 1.1 项目变更由来 玖源生态农业科技 （集团） 有限公司 （ 以下简称 “玖原集团 ”） 于 2002年在开曼群岛注册成立， 2003年 7月 10日在香港联交所创业板上市，并于 2008年 8月 25日成功由创业板转主板上市，总资产已逾 14亿元。主要从事化工及化肥产品的生产、研究、开发、推广及分销。 其全资子公司广安玖源化工有限公司（ 以下简称广安玖源，项目为主由成都玖源化工有限公司（同属玖源集团）变更为广安玖源，详见附件 3-1）现目前正在进行“ 100万吨联碱配套 30万吨合成氨技改搬迁项目”建设。 该项目已于 2010年 9月 6日由四川省环保厅以 川环审批 2010 496号 批复，并已 2011年 1月 5日由四川省经济和信息化委员会以 川经信审批 2010334号 核准。依据核准要求，引进“醇氨联产”装置，以达到当今世界最先进水平。 目前紧邻广安玖源的广安路特安天然气化工有限公司（ 简称 “广安路特安 ”“路特安” “路特安公司” ,该公司于 2011年 2月 15日为玖源集团收购 ） ，正进行“碳一化工系列项目”生产，该项目已于 2010年 9月 6日由四川省环保厅以 川环审批 2010 495号 批复（见附件 1） 。依据上述批复， 1-2项目建设 30 万 t/a醋酸、 20 万 t/a二甲醚、 30 万 t/a甲醛生产装置；配套建设 60万 t/a甲醇生产装置及配套贮运设施、辅助公用工程等。在该环评中，甲醇装置副产的弛放气将作 为甲醇装置自身的燃料燃烧处理。由于弛放气含有 80%左右的氢气，这种做法仅仅利用了氢气的热能，并未充分氢气化学原料的功用，不符合清洁生产与循环经济的要求。 故玖原集团统筹规划， 拟对本项目合成氨装置与广安路特安甲醇装置进行一定的调整： 回收广安路特安公司 50万 t/a甲醇生产装置的弛放气供应本项目的氨装置，以实现醇氨联产（ 广安路特安天然气化工有限公司的“碳一化工系列项目”同步另行环评 ） 。变更后，合成氨的氢气原料 65%来自于弛放气， 35%来自于天然气，此举提高天然气能源利用率，提高清洁生产水平。同时项目总图也进行一定相应调整。项目将广安玖源的合成氨装置 （包括弛放气合成氨装置、 天然气合成氨装置）及氨罐移至广安路特安厂内甲醇装置附近， 联碱装置与原环评基本一致。 以上技改和变更内容均在广安玖源与广安路特安原厂区建设， 不新征土地。根据中华人民共和国环境影响评价法和国务院第 253号令之规定以及省环保厅的要求， 广安玖源公司以上的变更内容必须重新进行环境影响评价，编制环境影响补充报告。 为此，建设单位委托环评单位四川省环科院承担该环评工作。环评单位接受委托后，在当地有关部门的协作下开展该项环评工作，经过现场踏勘、资料收集、环境监测 、公众调查、工程分析以及环境影响预测等，按环评导则和相关要求编制完成“ 100 万吨联碱配套 30万吨合成氨技改搬迁项目环境影响补充报告” 。 1.2 变更后的项目与国家产业政策、当地规划的符合性 1.2.1 项目与国家产业政策的符合性 本项目是已核准的“ 100 万吨联碱配套 30 万吨合成氨技改搬迁 1-3项目”在建工程的变更；原环评已于 2010 年 9 月 6 日由四川省环保厅以 川环审批 2010 496 号 批复， 并已 2011 年 1 月 5 日由四川省经济和信息化委员会以 川经信审批 2010334 号 核准。项目符合原产业政策；核准文件核定引进“醇氨联产”的装置，以使吨产品综合能耗为 1040kgCe，达到当今世界先进水平。 本项目变更内容有利于废弃资源的回收再利用，属循环经济，属产业结构调整指导目录（ 2011 年本） （修正） 的鼓励类项目，亦属于促进产业结构调整暂行规定的鼓励类项目。 本项目实施后，并不改变原有的产品方案，同时充分利用了甲醇装置副产弛放气氢气资源，实现甲醇与氢气联产，生产工艺更加先进。 因此，项目新增及技改变更建设内容均符合国家产业政策。 1.2.2 项目与当地规划的符合性 本项目位于广安市经济开发区新桥能源化工工业集中发展区（ 简称“新桥工业区” ）内，地属广安新桥乡檀木村、埝山村、保和村及代市镇指挥村、牛王村，占地 1500 亩，属当地规划的工业用地。 广安市经济开发区新桥能源化工 工业集中发展区位于广安区代市镇与前锋镇之间，距广安市区 18 公里，属广安市城市总体规划中“前锋 代市”辅城，规划工业区面积 25 km2。规划主导产业为能源化工，设电力、氯碱化工、天然气化工、北新建材、冶金建材工业、机械加工、仓储物流七大功能区。其规划环评于 2008 年 4 月由四川省环境保护科学研究院编制完成， 2008 年 5 月原四川省环境保护局以 川环建函 2008431 号 出具了该园区规划环评的审查意见 （见附件 3） 。本项目属该发展区规划的主导方向引进项目， 选址于该发展区规划的天然气化工功能区，项目选址符合园区产业定位和功能分区要求。广安市规划和建设局于 2010 年 5 月以 选字第 511601201000010号 建设项目选址意见书同意原环评的选址。 因此，项目选址符合当地规划。 1-41.3 评价目的和原则 本项目在施工期和运行期会不可避免地带来一些环境问题。 本评价结合本工程特点，坚持以下原则，达到以下目的： 1）实现项目建设与当地自然、社会、经济、环境保护的持续协调发展，即按可持续发展战略指导本项目的建设。 2）从环境保护角度论证项目工程内容及选址的可行性和合理性。 3）环评中坚持“达标排放、总量控制、清洁生产”的原则。 4）从经济、技术角度论证项目污染防治措施的可行性。 5）预测本项目建成投产后，对周 围环境的影响程度和范围；在此基础上提出周围卫生防护要求； 并结合项目特点及对外环境的要求，对卫生防护距离范围内的用地规划提出环评要求和建议。 6）针对项目特性进行环境风险分析，提出风险防范措施，明确项目环境风险影响的接受水平。 7）项目区域近年有一些环境现状监测数据，本环评将引用其中合理、可用的部分，不足部分作补充监测。 1.4 编制依据 1.4.1 环境保护法规、规章 1） 中华人民共和国环境保护法 ； 2） 中华人民共和国环境影响评价法 ； 3） 中华人民共和国固体废物污染环境防治法 ； 4） 中华人民共和国大气污染防治法 ； 5） 中华人民共和国水污染防治法 ； 6） 中华人民共和国环境噪声防治法 ； 7） 中华人民共和国安全生产法 ； 8） 中华人民共和国清洁生产法 ； 9）国务院第 253 号令建设项目环境保护管理条例 ； 10）国务院令第 591 号令危险化学品安全管理条例 ； 1-511） 国务院关于落实科学发展观加强环境保护的决定 （国务院国发 200539 号文） ； 12） 国务院关于印发循环经济发展战 略及近期行动计划的通知 （ 国发 2013 5 号 ） 13） 国务院关于印发节能减排 “十二五 ”规划的通知 （ 国发 201240 号 ） 14） 产业结构调整指导目录 (2011 年本 )（修正） ； 15）四川省人民政府贯彻国务院关于落实科学发展观加强环境保护的决定的实施意见。 16） 四川省 “十二五 ”节能减排综合性工作方案 （ 川府发 201140 号 ） 1.4.2 有关规范与技术文件 1） 环境影响评价技术导则 HJ2.1-2011、 HJ/T 2.3-93； 2） 环境影响评价技术导则 大气环境 HJ 2.2-2008； 3） 环境影响评价技术导则 声环境 HJ 2.4-2009； 4） 建设项目环境风险评价技术导则 HJ/T 169-2004； 5） 环境影响评价技术导则 生态影响 HJ 19-2011； 6） 环境影响评价技术导则 地下水环境 HJ 610-2011； 7） 环境影响评价公众参与暂行办法 （环发 200628 号 ） ； 8） 重点流域水污染防治规划（ 2011 2020 年） ； 9）国家环境保护总局、建设部文件 环发 (2001)56 号关于有效控制城市扬尘污染的通知 ； 10）国家经贸委等六部委 国经贸资源 20001015 号关于加强工业节水工作的通知 ； 11）国家环保总局 环发 2005152 号文关于加强环境影响评价管理防范环境风险的通知 ； 12） 危险化学品重大危险源辨识 （ GB18218-2009） ； 1-613） 危险货物品名表 （ GB12268-2005） ； 14） 剧毒物品品名表 （ GA58-1993） ； 15）四川省环保局文件 川环发 20061 号四川省环境保护局关于依法加强环境影响评价管理防范环境风险的通知 。 1.4.3 本项目相关文件 1）省发改委的核准批复文件； 2）省环保厅批复文件及复函； 3）项目的可行性研究报告以及建设 单位提供的工程技术资料； 4）园区规划、规划环评及环评审查意见； 5）当地社会、经济、环境、水文、气象资料等。 1.5 项目外环境关系 本项目在广安玖源公司原广安玖源及广安路特安厂区预留地中建设，外环境关系总体不变。项目总占地 1500 亩，选址位于广安经济开发区新桥能源化工集中发展区，西距广安市区 18km、代市镇3km， 东距前锋镇 4km， 东南距新桥乡 2km（园区总体规划中拟搬迁） 。 工程选址西北距四川广安发电有限公司电厂 1.86km；东南距华油天然气广安有限公司天然气综合利用项目 360m；隔路东南距北新建材项目 80m、广安诚信化工项目 360m；南距广安科塔炼铜项目750m；隔路西南距广安路特安碳一化工项目 30m、距园区污水处理厂 3.9km。 项目所处地表水环境为驴溪河，距本项目约 2.5km。驴溪河评价河段水体为排洪和农灌功能， 园区污水处理厂所处河段多年平均流量为 3.8m3/s，枯水期流量 3.43m3/s。从新桥园区污水处理厂至驴溪河汇入渠江口长 29km，沿途有胡家河、蛮溪河、廖家河、小二桥河等溪河汇入，在渠江入口处多年平均径流量达到 8.93m3/s。下游最近取水点为 37km 的华蓥市饮用水取水口（永新镇清溪口，驴溪河汇入口下游 8km 处的渠江取水） 。 拟建厂区外环境关系见表 1.11-1 和附图 3。 1-71.6 评价因子 1.6.1 现状监测及评价因子 地表水： pH、 CODcr、 NH3-N、石油类、氯化物、甲醛，共计 6项。 地下水： pH、高锰酸钾指数、六价铬、氨氮、氯化物、总大肠菌数、硫酸盐、 Fe、 Mn 共 9 项 空气环境： SO2、 NO2、 PM10、氨、甲醛、甲醇、氨和非甲烷总烃共计 7 项。 声环境：环境噪声 生态环境：水土流失、植被、土地资源。 1.6.2 影响评价因子 1）施工期 施工期的生态环境，施工废水、建碴、施工扬尘及施工噪声。 2）营运期 地表水环境：氨氮、 CODCr空气环境： PM10、 SO2、 NOx声环境：厂界噪声 工业固废：废催化剂、锅炉煤渣等生产固废处置 环境风险评价：液氨泄漏的风险影响。 1.7 评价标准 本项目环评执行标准由广安市环保局提出。主要标准如下 : 1.7.1 环境质量 1.7.1.1 环境空气 PM10、 TSP、 NO2、 SO2执行 环境空气质量标准 （ GB3095-1996）中的二级标准；甲醛、甲醇、氨执 行工业企业设计卫生标准（ TJ36-79） “居住区大气中有害物质的最高允许浓度 ”标准参照国家环境保护局科技标准司的大气污染 物综合排放标准详解中说明 1-8“由于我国目前没有 “非甲烷总烃 ”的环境质量标准，美国的同类标准已废除，故我国石化部门和若干地区通常采用以色列同类标准的短期平均值，为 5mg/m3。但考虑到我国多数地区的实测值， “非甲烷总烃 ”的环境浓度一般不超过1.0mg/m3，因此在制定本标准时选用 2mg/m3作为计算依据 ” ，确定非甲烷总烃环境质量限值为 2mg/m3。 1）地表水 广安玖源的废水排污受纳水体为驴溪河。评价河段地表水执行地表水环境质量标准 （ GB3838-2002）中类水域标准。 表 1.7.1-1 地表水水质评价标准 （ GB3838-2002 中 III 类） 单位： mg/L 序号 指 标 类水域标准 备 注 1 pH 69 2 CODCr20 3 BOD54 4 氨 氮 1.0 5 石油类 0.05 GB3838-2002 中类水域 6 甲醛 4 GB3838-2002集中式生活饮用水地表水源地补充项目标准限值7 氯化物 250 GB3838-2002集中式生活饮用水地表水源地特定项目标准限值 2）地下水 地下水执行地下水质量标准 （ GB/T14848-93）类标准。 表 1.7.1-2 地下水水质评价标准 单位： mg/L 序号 指 标 类标准 1 色度 15（度） 2 pH 6.58.5 3 CODMn3.0 4 氨氮 0.2 5 氯化物 250 1.7.1.3 声环境 营运期环境噪声执行声环境质量标准 （ GB3096-2008）中的 3类区标准，具体指标见表 1.7.1-4。 表 1.7.1-3 环境噪声评价标准 （ GB3096-2008） 等效声级 LAeq(dB) 标准类别 昼 间 夜 间 3 类区 65 55 1.7.2 排放标准 1-91.7.2.1 水污染物 本项目实施后玖源公司外排废水仍执行原环评确定的 污水综合排放标准 （ GB8978-1996）一级标准。具体指标见下表。 表 1.7.2-1 废水排放标准 （ GB8978-1996） 单位： mg/L 排放标准 pH CODCrBOD5SS NH3-N 石油类 甲醛 甲醇 标准限值 69 100 20 70 15 5 1.0 5.0 备注 GB8978-1996 一级标准 DB51/190-93标准 注：上述标准中， pH 无量纲。 1.7.2.2 大气污染物 大气污染物排放分别执行大气污染 物综合排放标准中的二级标准限值、 锅炉大气污染物排放标准 （ GB13271-2001）第时段标准、 恶臭污染物排放标准 GB14554-93 二级标准限值。 表 1.7.2-2 大气污染物排放标准 序 号 控制项目 单位 标准限值 备 注 mg/m31.5 恶臭污染物排放标准 GB14554-93 厂界标准 1 NH3kg/h 20 30m 排气筒 2 SO2mg/m3100 3 NOx mg/m3400 4 烟尘 mg/m350 锅炉大气污染物排放标准 （ GB13271-2001）第时段标准 mg/m3190 GB 16297-1996中的最高允许排放浓度 （ 30m排气筒）kg/h 29 GB 16297-1996中的最高允许排放速率 （ 30m排气筒）5 甲醇 mg/m312 GB 16297-1996 中的无组织排放浓度限值 mg/m325 GB 16297-1996中的最高允许排放浓度 （ 30m排气筒）kg/h 1.4 GB 16297-1996中的最高允许排放速率 （ 30m排气筒）6 甲醛 mg/m30.20 GB 16297-1996 中的无组织排放浓度限值 mg/m3120 GB 16297-1996中的最高允许排放浓度 （ 30m排气筒）kg/h 53 GB 16297-1996中的最高允许排放速率 （ 30m排气筒）6 非甲烷总烃 mg/m34.0 GB 16297-1996 中的无组织排放浓度限值 1.7.2.3 噪 声 项目厂界噪声执行工业企业厂界噪声标准 （GB12348-2008）类。具体指标见表 1.7.2-3。施工期噪声执行建筑施工场界环境噪声排放标准(GB12523-2011)中的相关标准，见表 1.7.2-4。 1-101.7.2-3 厂界噪声执行标准（ GB12348-2008） 等效声级 LAeq(dB) 标准类别 昼间 夜间 类 65 55 表 1.7.2-4 建筑施工场界环境噪声排放标准 （ GB12523-2011） 单位： dB 昼间 夜间 75 55 1.8 评价等级 1.8.1 水环境 本项目实施后，玖源公司外排的废水量为 285 m3/d，与原环评大致相同，送邻近同步建设的路特安公司污水站处理达污水综合排放标准 （ GB8978-96）三级后进入园区污水厂，再经园区污水处理厂处理达城镇污水厂污染物排放标准 (GB18918-2002)一级 A 标后排入驴溪河。由于本项目排水不直接进入地表水体，因此地表水评价工作等级低于三级，重点分析进入邻近 企业及园区污水厂处理的可行性。 1.8.2 地下水环境 按照环境影响评价技术导则地下水环境 （ HJ610-2011） ，根据建设项目对地下水环境影响的特征，本项目为类建设项目。 类建设项目对地下水环境影响评价工作等级的划分， 根据建设项目场地的包气带防污性能、含水层易污染特征、地下水环境敏感程度、污水排放量与污水水质复杂程度等指标确定。 按照环境影响评价技术导则地下水环境 （ HJ 610-2011）评价等级确定要求，本建设项目的地下水 环境影响评价等级为三级。 1.8.3 环境空气 项目外排废气的污染物主要为 SO2、 NOx、烟尘，最大地面浓度占标率 16.61%， 根据 环境影响评价技术导则 大气环境 （ HJ2.2-2008）中要求的分级标准，本项目大气评价等级应为二级。 1-111.8.4 声环境 本工程处在适用声环境质量标准 （ GB3096-2008）规定的 3类区域的本工程，结合受影响人群程度，按照 HJ2.4-2009环境影响评价技术导则 声环境的规定，声环境评价为三级评价。 1.8.5 生态环境 项目在企业预留空地内建设，且所建地受人类生产活动影响深远，无重要生态敏感保护目标，无珍稀动植物分布。项目建设对区域生物群落的物种多样性及生物量减少等方面影响不明显； 对地表水理化性质改变亦不明显。根据 HJ/T19-1997确定，本次评价对生态环境的影响分析从简。 1.8.6 环境风险评价 根据本项目特征，选择生产、加工、运输、使用和贮存中涉及物质危险性判定。本次确定的环境风险评价级别为一级，评价范围为：以贮罐和生产装置为中心，半径 5 km 范围作为评价范围。 1.9 评价范围和评价时段 1.9.1 评价时段 评价时段分为施工期（ 2014 年）和营运期（ 2014 年起） 。 1.9.2 评价范围 1）施工期 拟建厂址及其边界外 200 米以内的区域。 2）营运期 （见表 1.9.2-1） 表 1.9.2-1 营运期评价范围 环境要素 评 价 范 围 地表水环境 驴溪河，项目排污口上游 500m 至下游 5km 的河段。 地下水环境 项目所在地的水位地质单元 环境空气 以废气排放口为中心周围 55km2范围。 声 环 境 厂界外 200m 范围内 环境风险 以合成氨装置为中心，周围 3km 范围内的大气环境。 1.10 评价重点 根据拟建项目特征与项目所在地的环境特征， 以及项目环境影响 1-12因子识别等综合分析，确定评价重点：在深入进行工程分析及污染防治对策分析基础上，重点分析“三废”污染防治及事故排放应急措施有效性和可靠性；论证固体废物处置措施的合理性；重视废气非正常及事故排放影响及控制措施分析； 进行风险事故分析，提出风险事故防范措施。 1.11 控制污染与保护环境目标 1.11.1 控制污染目标 1）不因项目建设导致项目拟选址区域各环境要素的环境质量明显下降；对项目导致的社会经济环境影响能妥善解决。 2）确保项目实施清洁生产，并满足达标排放、总量控制的要求。 3）杜绝项目生产事故性排放，保护 周围水、空气及土壤环境。 1.11.2 环境保护目标 项目外环境关系与原环评“ 100 万吨联碱配套 30 万吨合成氨技改搬迁项目”没有变化。见表 1.11-1 及附图 2。 1）施工期 施工期环境保护目标为： 厂界外 200m 范围内的农户及生态环境。 2）营运期 营运期主要环境保护目标为： 地表水：保护驴溪河水质，无其它特定的保护目标。 噪 声：厂界附近 200m 内的农户。 环境空气： 厂区西侧 3km为代市镇， 共有住户约 11500人， 其中有高完中学、指路村小学、平安村小学、围平村小学、中心医院等敏感目标。 厂区东侧 4km 为前锋镇，住户 18500 人； 其中有前锋中学、红辉村小学、前锋村小学、埝山村小学、前锋镇镇医院等敏感目标。 厂区东南侧有 2km 新桥乡，住户 408 人； 项目 600 m 范围内的农户，包括保河村散户及指路村散户，约 1-13390 人。 表 1.11-1 主要环境保护目标及周围 5km 内社会关注点 环境要素 名 称 位 置 涉及住户 保 护 级 别 地表水 驴溪河 东南侧 .5km 满足 GB3838-2002中类水域标准地下水 项目厂址周围 无保护目标 满足 GB/T14848-93中类标准 代市镇 西侧 3km 11500人 前锋镇 东侧 4km 18500人 新桥乡 东南侧 2km 408人 高完中学 师生约 634人 指路村小学 师生约 102人 平安村小学 师生约 258人 围平村小学 师生约 345人 代市镇 代市镇中心医院 西侧 3 4km 100张病床人员约 60人 前锋中学 师生约 639人 红辉村小学 师生约 234人 前锋村小学 师生约 455人 埝山村小学 师生约 158人 前锋镇 前锋镇镇医院 东侧 4 5km 40张病床人员约 30人 满足 GB3095-1996中二级标准 保河村散户 东北 70600m 90户（ 270人） 环境空气 600m 范围内村庄 指路村散户 西北 100600m 40户（ 120人）声环境 周围农户 200m 范围内 / 满足 GB3095-2008中 3 类区标准 环境风险 与上述大气、地表水保护目标相同 确保环境风险处于环境可接受程度 2-12 企业现状 2.1 企业概况 2.1.1 项目名称、地点 项目名称 ： 100 万吨 /年联碱配套 30 万吨 /年合成氨技改搬迁项目 项目性质 ：技改搬迁（原新都厂址设备不再利用，广安厂址为全部新建） 建设单位： 广安玖源化工有限公司 建设地点： 四川省广安市广安经济技术开发区新桥能源化工工业集中区，公司总占地 500 亩（绿地率 31.1%） ，西距广安市区 18 km、代市镇 3 km，东距前锋镇 4 km。 2.1.2 生产规模、产品方案及年操作时间 2.1.2.1 生产规模、产品方案 项目主产品是纯碱，产品方案见表 2.1.2-1。 表 2.1.2-1 项目产品方案 序号 名 称 设计生产能力 实际生产量 商品量 备 注 1 低盐轻质纯碱 50 万 t/a 50 万 t/a 50 万 t/a 主产品，固体 2 重质纯碱 50 万 t/a 50 万 t/a 50 万 t/a 主产品，固体 3 合成氨 30 万 t/a 31.8 万 t/a 0 中间产品，由纯碱装置消化4 氯化铵 100 万 t/a 纯碱装副产物 103.33 万 t/a 103.33 主产品，固体 2.1.2 项目建设规模及项目组成 项目建设 100 万 t/a 联碱装置，并配套 30 万 t/a 合成氨装置。 2.1.3 项目年操作时间 年操作时间为 8000 小时， 333 天。 2.1.4 项目占地、定员、投资情况 项目定员 550 人，总投资 155000 万元。 2.1.5 项目总图及贮运 本工程工艺生产装置包括合成氨生产装置和联碱生产装置， 其中合成氨装置区主要由脱硫及造气工序、 中低变甲烷化工序、 脱碳工序、压缩工序、合成工序、液氨储罐及主控室等组成。联碱装置主要由压 2-2缩工序、重碱工序、煅烧工序、氯化铵工序等组成。公用工程及辅助设施主要包括变配电、生产、消防给水系统、锅炉房等组成。储运部分主要为盐仓库、氯化铵仓库、纯碱仓库、纯碱包装楼及散存筒仓、皮带栈桥、以及汽车装卸回车场与厂区道路等。 本工程的主要生产装置合成氨生产装置和联碱生产装置布置在厂区的中部、南部，各装置之间工艺流程顺畅、联系方便、管线短捷、便于管理；将大宗原料和成品仓库布置在一起便于管理，同时也使车货流与人流分流，避免和减少交叉干扰；锅炉房布置在厂区的西处于侧风向，使厂区有良好的生产环境。 本工程的主要通道宽度为 20 米、 30 米，各街区均设置环行消防道路，道路宽度为 9 米、 7 米，转弯半径为 9 米、 12 米。厂区总平面布置详见附图 8。 表 2.1.5-1 工程项目组成及主要环境问题 可能产生的主要环境问题 名称 建设内容及规模 施工期 营运期 100 万吨 /年联碱装置： 包括压缩、重碱、煅烧和氯化铵工序。 废气、废水、灰渣、设备噪声 主体 工程 配套 30 万吨 /年合成氨装置装置 ：包括脱硫及造气、中低变甲烷化、脱碳、压缩、合成工序 粉尘、废水、固体废物、设备噪声 供水： 园区供应 脱盐水： 邻近广安路特安天然气化工有限公司供应 变配电： 当地电网，用电量 70600 万度 /年 供汽： 4 台 100t/h 循环流化床燃煤锅炉（三用一备，开工时 4 用）及本项目余热锅炉供应。供汽系统同时外送90.3t/h 给邻近广安路特安天然气化工有限公司。 空压： 压缩空气需要量 35000Nm3/h， 螺杆式空压机四台 制冷系统： 制冷剂为氨 辅助公用 工程 污水处理： 本项目废水送邻近广安路特安天然气化工有限公司污水站处理，该污水站规模 800m3/d 粉尘、烟气、废水、固体废物、噪声 原盐库、纯碱包装及库房 煤堆场 氯化铵包装及库房 液氨中间缓冲贮罐： 6200 m3贮运设施 事故应急池（兼消防事故废水、污水站事故、液氨缓冲罐泄漏事故） ：邻近广安路特安天然气化工有限公司建设，2500m3(本项目 )+5000m3环境风险 办公生活设施 生产办公楼 施工扬尘 施工噪声 施工废水 施工弃渣 生活污水等 2-32.2 项目工艺流程 本工程合成氨装置分脱硫及造气工序、中低变甲烷化工序、脱碳工序、压缩工序、合成工序等 5 个工序。 2.3 项目公辅设施 2.3.1 给排水 2.3.1.1 给水 本项目生产系统、生活系统、消防系统供水由园区提供。 2.3.1.2 循环冷却水 本项目循环冷却水量 4358m3/h，含冷却塔及循环水管网，由邻近同步建设的广安路特安公司（该公司循环冷却水量 3700m3/h）统 一 建设循环冷却塔。 2.3.1.3 排水 实施雨污分流、清污分流，地面雨水（初期雨水除外） 、清下水通过雨水管网排放；污水（含生产废水、生活污水、初期雨水）经管网进入邻近同步建设的广安路特安公司污水站处理。 2.3.1.4 脱盐水站 本项目不设脱盐水站， 脱盐水由邻近广安路特安天然气化工有限公司供应，该公司采用反渗透工艺制脱盐水。 2.3.1.5 制冷 本项目除冷却水冷却外，还存在制冰水等，制冷机制冷剂为本项目合成氨装置产生的氨制冷。 2.3.1.6 空压 本项目空气需要量 35000Nm3/h（正常情况下） ，设螺杆式空压机4 台（ 3 用 1 备） 。 2.3.1.7 供配电 本项目总用电 70600 万度 /年，由当地电网供给。 2.3.1.8 供热 2-4本项目除余热回收蒸汽外，还需要一定量的蒸汽。邻近广安路特安天然气化工有限公司项目正常生产需蒸汽 （扣除余热回收蒸汽外） ，考虑锅炉总蒸发量一定的富裕量，本项目所设锅炉容量拟为 4 台100t/h（正常生产时三用一备，路特安公司项目开工时 4 用） 。 2.3.1.9 贮运设施 本项目液氨作为生产联碱的中间品，不作为产品销售，因此只设置了中间贮罐。该贮罐形式为压力贮罐（ 1.5MPa） ，冷盐水夹套冷冻冷却保护，因此不需喷淋和采取回收措施。冷盐水由本项目制冷站循环制冷。 2.4 项目污染物产生、治理措施及排放分析 2.4.1 废气 工程废气产生排放情况见表 2.4.1-1。 表 2.4.1-1 废气产生排放一览表 装置 废气来源 及名称 排放 去向 合成氨装置 一段炉加热烟气 送路特安碳一项目 CO2回收工序不外排 综合回收塔尾气 H=25m 排入大气 重碱生产挤压分粒器粉尘 H25m 排入大气 联碱装置 干铵炉尾气 H25m 排入大气 燃煤锅炉 锅炉烟气 H100m 排入大气 储存装置 无组织排放 2.4.2 废水 2.4.2.1 废水产生 废热锅炉排污水，属清下水、直排。 甲烷化气分离器冷凝水，经汽提后送化水站不外排。 压缩机产生含油废水，含石油类、送污水处理厂。 压缩机后分离水，经汽提后送化水站不外排。 锅炉排污水，属清下水、直排。 循环水站排水，属清下水、直排。 2-5装置及地面冲洗水，含氨氮，送污水站处理。 生活污水送污水站处理。 2.4.2.2 废水处理及排放 （ 1）废水处理 采取 “雨污分流、清污分流 ”，生产生活废水均送邻近同步建设的广安路特安天然气化工有限公司污水站进行处理。 （ 2）废水排放 本项目废水由邻近同步建设的广安路特安天然气化工有限公司污水站进行处理，不直接排放废水。 2.4.3 固 废 本项目固废产生及处置情况见表 2.4.3-1。 表 2.4.3-1 废渣产生处置情况一览表 装置名称 废渣来源及名称 处置措施 铁锰脱硫槽废催化剂 厂家回收 氧化锌脱硫槽废催化剂 厂家回收 一段转化废催化剂 厂家回收 二段转化废催化剂 厂家回收 中变废催化剂 厂家回收 低变废催化剂 厂家回收 甲烷化废催化剂 厂家回收 氨合成废催化剂 厂家回收 合成氨装置 废油 锅炉掺烧 联碱装置 过滤机氨泥 送水泥厂作原料 污水站 污泥、油泥 锅炉掺烧 锅炉房 煤灰渣 送水泥厂作原料 2.4.4 噪声 本项目主要声源及处置措施见表 2.4.4-1。 表 2.4.4-1 噪声产生处置情况一览表 装置名称 废渣来源及名称 处置措施 氢气氮气联合压缩机 减振、设隔声间 天然气压缩机 减振、设隔声间 合成氨装置 循环压缩机 减振、设隔声间 混合气压缩机 减振、设隔声间 大功率泵 减振、设隔声间 联碱装置 离心机 减振、设隔声间 2-6循环水泵 减振、设隔声间 空气压缩机 减振、设隔声间 鼓引风机 减振、设隔声间，设消声器 氨制冷压缩机 减振、设隔声间 公辅设施 冷却塔 2.4.5 项目“三废”排放汇总 表 2.4.5-1 项目 “三废 ”排放汇总 处理前产生量及浓度 *排放量及浓度 种 类 名称 种类 t/a mg/l 处理方式 t/a mg/l 处理效率 达标情况BOD57.63 95.5 1.44 18 81.2% CODCr20.54 257 7.99 100 61.1% SS 13.99 175 3.99 50 71.4% 石油类 * 0.80 10 0.16 2 80% 废 水 综合废水 处理量： 240m3/d NH3-N 3.09 38.7送邻近路特安公司污水站处理处理 1.2 15 61.2% 达标 SO20.44 0.882 / / / 转化炉烟气63000m3/h 烟尘 3.3 6.58 天然气燃料 / / / 送路特安碳一项目CO2回收工序 综合回收塔废气 17500m3/h NH330 / 30 / / 达标 重碱分粒器166670m3/h 粉尘 1333 1000旋风布袋 除尘 13.33 10 99 达标 干铵炉 291670m3/h 粉尘 7000 3000旋风布袋 除尘 70 30 99 达标 SO213140 2380 657 119 95% 锅炉烟气 690000m3/h 烟尘 132500 24000炉内脱硫 +烟气半干法脱硫 +布袋除尘 132.5 24 99.9% 达标 废 气 无组织排放 NH316 设置卫生 防护距离 16 固废 废液 本项目固废及废液均得到妥善处置或综合利用，不外排。 注 *指含油废水隔油预处理后； *指排入邻近路特安公司污水站处理后废水情况 2.5 总量控制 总量控制是我国环境保护的一项重要制度和政策， 同时又是环境管理的发展方向，是控制环境污染，实现经济和环境协调和可持续发展的重要手段。 2.5.1 总量控制指标建议 结合国家要求，根据本项目排污特点 ，本评价提出的项目污染物排放总量控制指标为： SO2： 657t/a；烟（粉尘）尘： 219.13t/a；氨： 46 t/a；经邻近广安路特安公司污水处理站处理后 COD： 7.99t/a；氨氮： 1.2t/a，送园区 2-7污水处理站处理后的 COD： 4t/a；氨氮： 0.4t/a。 2.5.2 总量控制指标来源 新桥能源化工集中发展区总量控制指标如下： 表 2.5.2-1 新桥能源化工集中发展区污染物总量指标 单位： t/a 项 目 SO2烟（粉）尘 COD 氨氮 产业园区 总量 5650 15970 8676 275 已入园项目（已经环评批复） 885.1 231.14 21.52 1.4 广安路特安碳一化工项目 0.6 0.5 5.28 0.53 本次改扩建项目 657 219.13 4 0.4 剩余量 4107.3 15519.13 8645.2 272.67 备注：园区提出的 SO2 和烟粉尘指标未包含电厂高架点源排放量，
