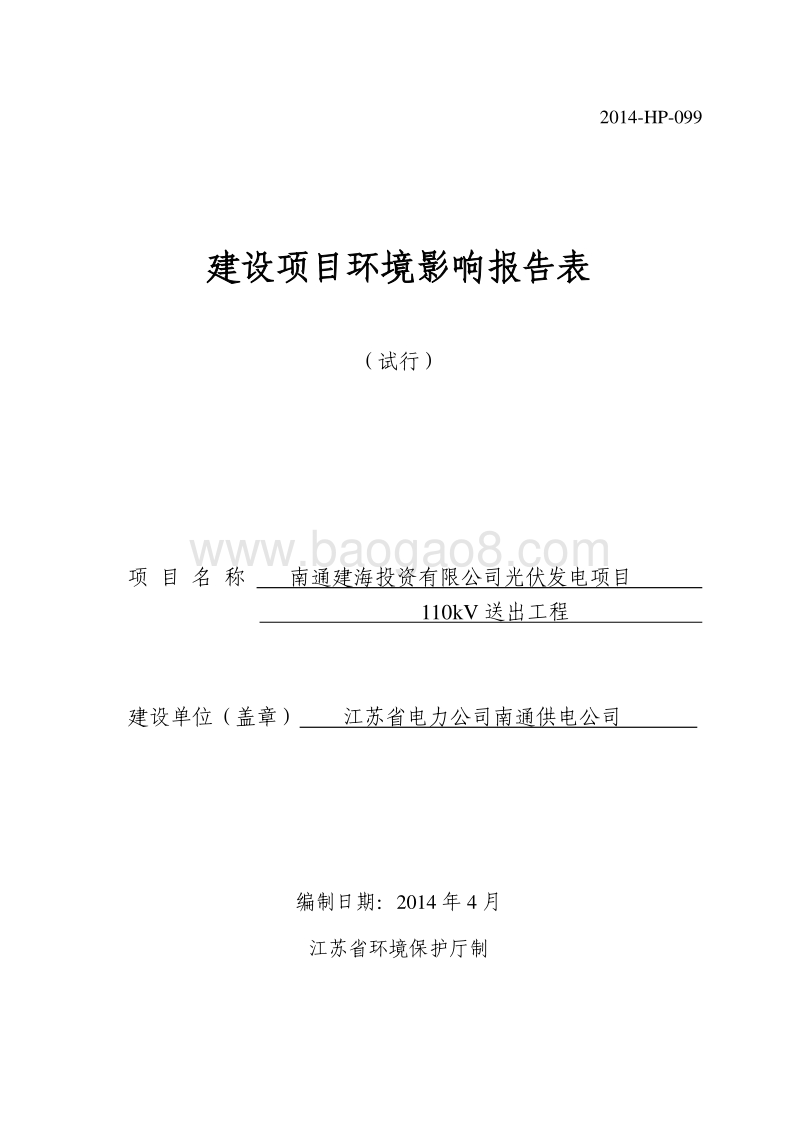

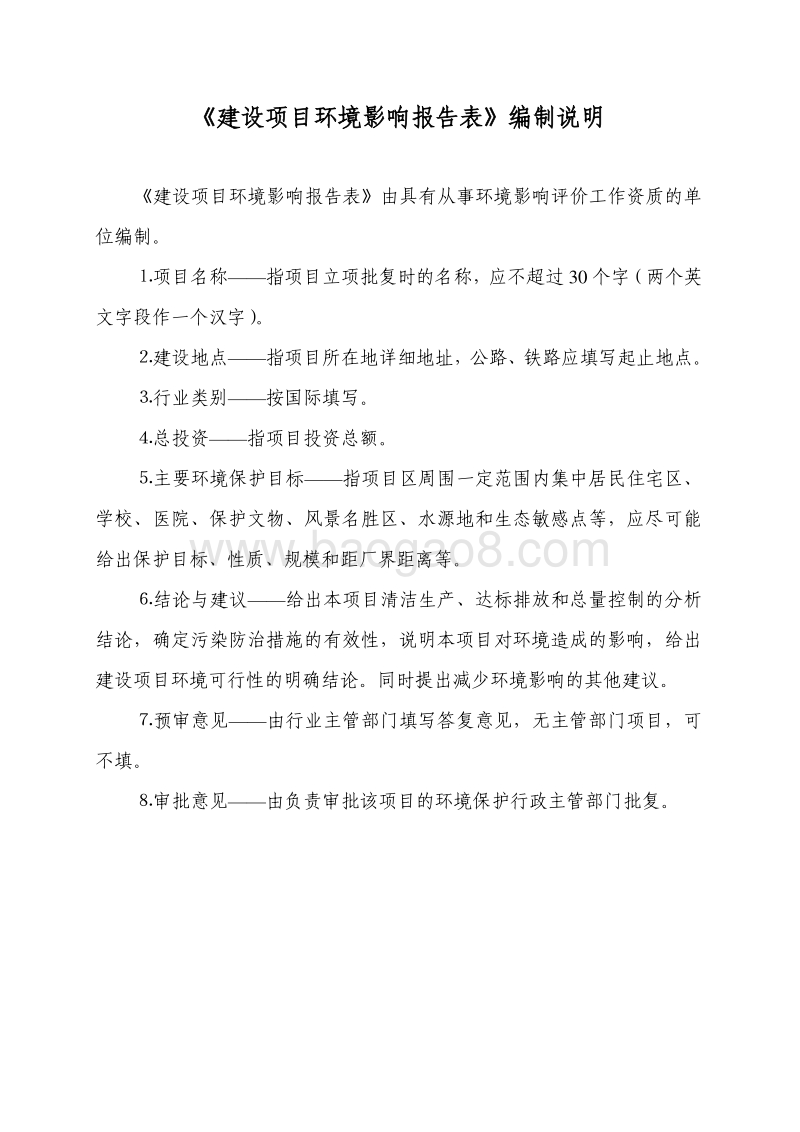

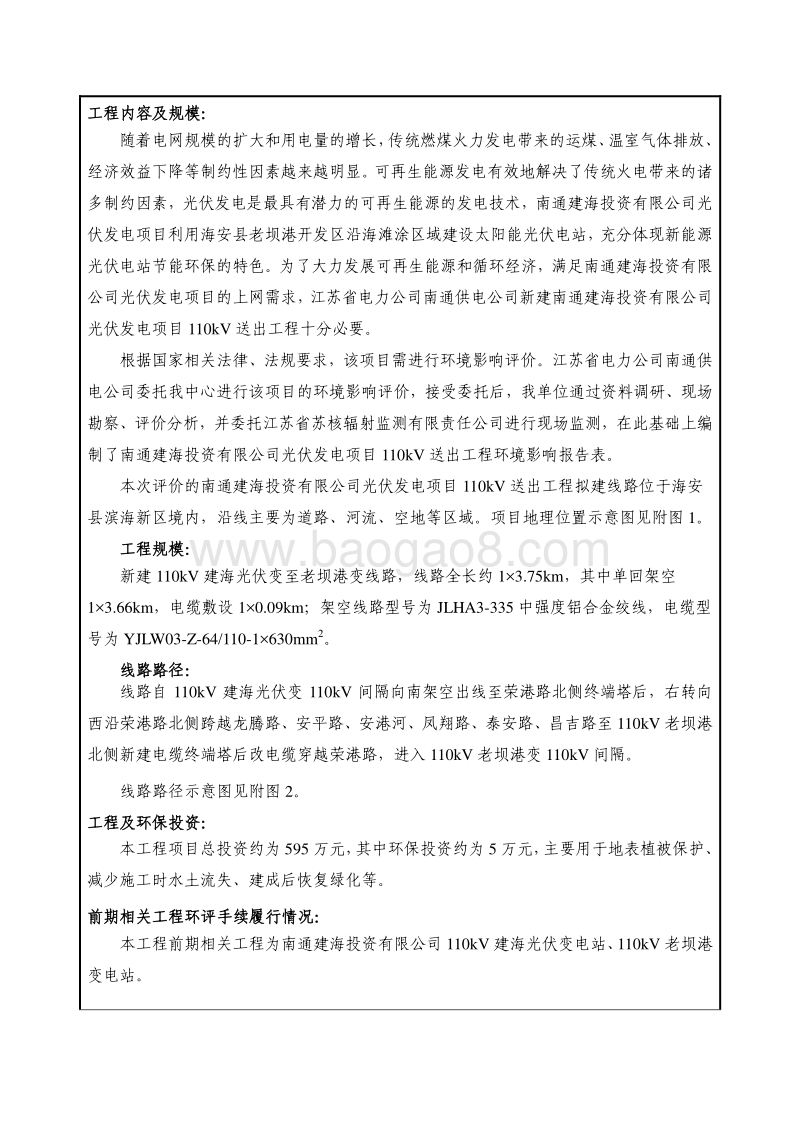

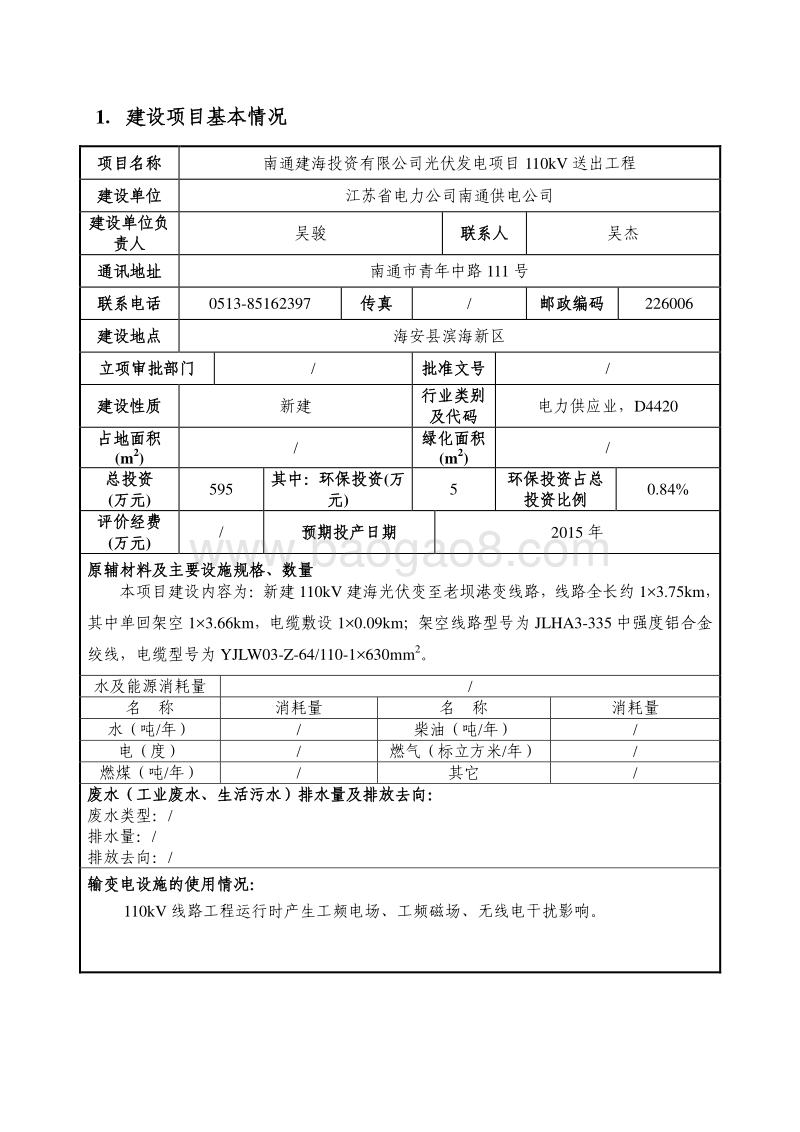

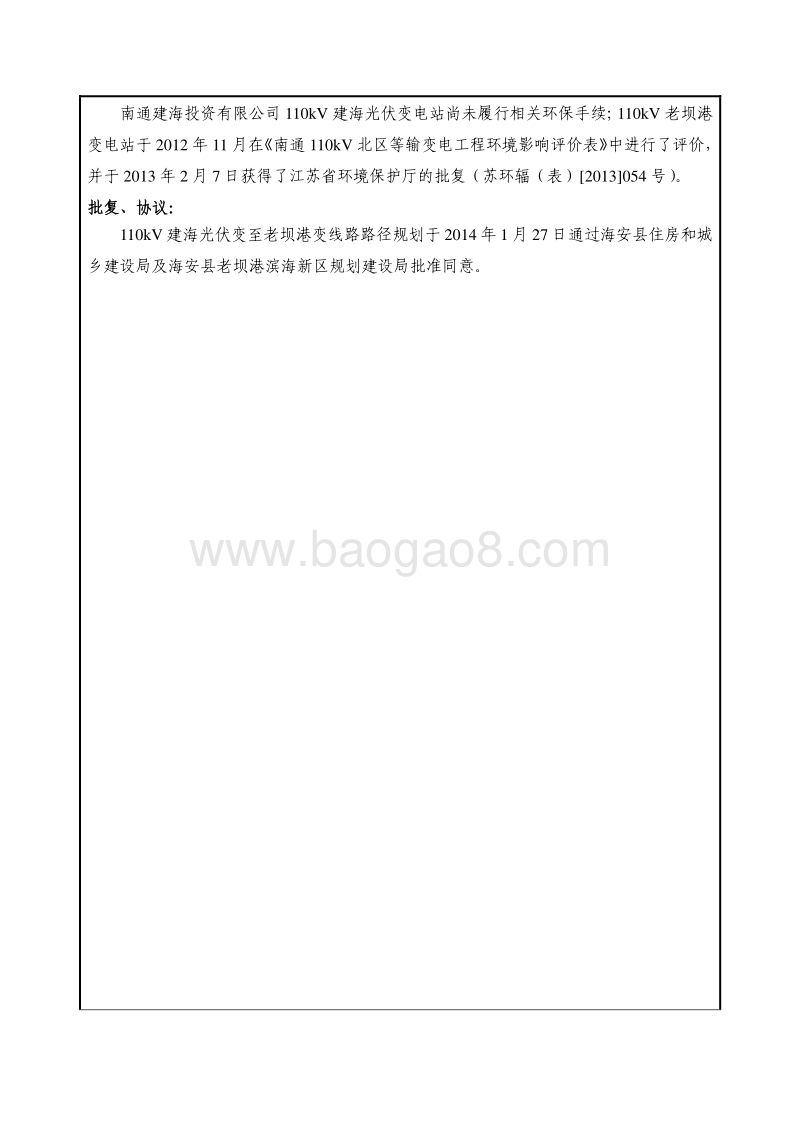

2014-HP-099 建设项目环境影响报告表 （试行） 项 目 名 称 南通建海投资有限公司光伏发电项目 110kV 送出工程 建设单位（盖章） 江苏省电力公司南通供电公司 编制日期： 2014 年 4 月 江苏省环境保护厅制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 项目名称 指项目立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。 建设地点 指项目所在地详细地址，公路、铁路应填写起止地点。 行业类别 按国际填写。 总投资 指项目投资总额。 主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 预审意见 由行业主管部门填写答复意见，无主管部门项目，可不填。 审批意见 由负责审批该项目的环境保护行政主管部门批复。 1 建设项目基本情况 项目名称 南通建海投资有限公司光伏发电项目 110kV 送出工程 建设单位 江苏省电力公司南通 供电公司 建设单位负责人 吴骏 联系人 吴杰 通讯地址 南通市青年中路 111 号 联系电话 0513-85162397 传真 / 邮政编码 226006 建设地点 海安县滨海新区 立项审批部门 / 批准文号 / 建设性质 新建 行业类别 及代码 电力供应业， D4420 占地面积(m2) / 绿化面积 (m2) / 总投资 (万元 ) 595 其中：环保投资 (万元 ) 5 环保投资占总投资比例 0.84% 评价经费 (万元 ) / 预期 投产日期 2015 年 原辅材料及主要设施规格、数量 本项目建设 内容为： 新建 110kV 建海光伏变至老坝港变线路，线路 全长约 13.75km，其中单回架空 13.66km，电缆敷设 10.09km；架空线路型号为 JLHA3-335 中强度铝合金绞线 ，电缆型号为 YJLW03-Z-64/110-1630mm2。 水及能源消耗量 / 名 称 消耗量 名 称 消耗量 水（吨 /年） / 柴油（吨 /年） / 电（度） / 燃气（标立方米 /年） / 燃煤（吨 /年） / 其它 / 废水（工业废水、生活污水）排水量及排放去向： 废水类型： / 排水量： / 排放去向： / 输变电 设 施的使用情况： 110kV 线路 工程运行时产生工频电场、工频磁场 、 无线电干扰影响。 工程内容及规模： 随着电网规模的扩大和用电量的增长，传统燃煤火力发电带来的运煤、温室气体排放、经济效益下降等制约性因素越来越明显。可再生能源发电有效地解决了传统火电带来的诸多制约因素，光伏发电是最具有潜力的可再生能源的发电技术，南通建海投资有限公司光伏发电项目利用海安县 老坝港 开发区沿海滩涂区域建设太阳能光伏电站，充分体现新能源光伏电站节能环保的特色。为了大力发展可再生能源和循环经济，满足南通建海投资有限公司光伏发电项目的上网 需求，江苏省电力公司南通供电公司新建南通建海投资有限公司光伏发电项目 110kV 送出工程十分必要。 根据国家相关法律、法规要求，该项目需进行环境影响评价。 江苏省电力公司南通供电公司 委托我中心进行该项目的环境影响评价，接受委托后，我单位通过资料调研、现场勘察、评价分析 ，并委托 江苏省苏核辐射监测有限责任公司 进行现场监测 ，在此基础上编制了 南通建海投资有限公司光伏发电项目 110kV 送出工程 环境影响报告 表 。 本次评价的南通建海投资有限公司光伏发电项目 110kV 送出工程 拟建线路位于 海安县滨海新区境内 ， 沿线主要为道路、 河 流、 空地等区域 。项目地理位置示意图见附图 1。 工程规模： 新建 110kV 建海光伏变至老坝港变线路，线路 全长约 13.75km，其中单回架空13.66km，电缆敷设 10.09km；架空线路型号为 JLHA3-335 中强度铝合金绞线 ，电缆型号为 YJLW03-Z-64/110-1630mm2。 线路路径： 线路自 110kV 建海光伏变 110kV 间隔向南架空出线至荣港路北侧终端塔后，右转向西沿荣港路北侧跨越龙腾路、安平路、安港河、凤翔路、泰安路、昌吉路至 110kV 老坝港北侧新建电缆终端塔后改电缆穿越荣港路，进入 110kV 老坝港变 110kV 间隔。 线路路径示意图见附图 2。 工程及环保投资： 本工程项目总投资约为 595 万元，其中环保投资约为 5 万元，主要用于地表植被保护、减少施工时水土流失、建成后恢复绿化等 。 前期相关工程环评手续履行情况： 本工程前期相关工程为 南通建海投资有限公司 110kV 建海光伏变电站、 110kV 老坝港变电站。 南通建海投资有限公司 110kV 建海光伏变电站尚未履行相关环保手续； 110kV 老坝港变电站于 2012 年 11 月在南通 110kV 北区等输变电工程环境影响评价表中进行了评价，并于 2013 年 2 月 7 日获得了江苏省环境保护厅的批复（苏环辐（表） 2013054 号） 。 批复、协议： 110kV 建海光伏变至老坝港变线路路径 规划 于 2014 年 1 月 27 日通过海安县住房和城乡建设局及海安县老坝港滨海新区规划建设局批准同意 。 编制依据： 1. 相关 法律、法规 （ 1） 中华人民共和国环境保护法，主席令第 22 号， 1989 年 12 月 （ 2） 中华人民共和国环境影响评价法， 2003 年 9 月 1 日起施行 （ 3） 中华人民共和国环境噪声污染防治法 ， 1997 年 3 月 1 日起施行 （ 4） 中华人民共和国水 污染防治法 ， 2008 年 6 月 1 日施行 （ 5） 中华人民共和国固体废物污染环境防治法 ， 2005 年 4 月 1 日 （ 6）中华人民共和国水土保持法（修订版）， 2011 年 3 月 1 日起施行 （ 7） 中华人民共和国土地管理法 ， 2004 年 8 月 28 日 第二次修正 （ 8） 建设项目环境保护管理条例 ， 国务院令第 253 号， 1998 年 11 月 （ 9） 建设项目环境影响评价分类管理名录环境保护部 2 号令， 2008 年 10 月 1 日起施行 （ 10） 电力设施保护条例，国务院令第 239 号， 1998 年 1 月 （ 11）电力设施保护条例实施细则， 1999 年 3 月 18 日 （ 12） 江苏省电力保护条例 ， 2008 年 5 月 1 日 （ 13）江苏省环境保护条例， 1997 年 8 月 16 日 （ 14） 产业结构调整指导目录（ 2011 年本） （ 2013 年 修正 ） ，国家发改委第 21 号令，2013 年 5 月 1 日起施行 （ 15）关于进一步加强输变电类建设项目环境保护监管工作的通知，环办 2012131号， 2012 年 10 月 2. 评价导则、技术规范 （ 1） 环境影响评价技术导则 总纲（ HJ2.1-2011） （ 2） 环境影响评价技术导则 大气 环境（ HJ2.2-2008） （ 3） 环境影响评价技术导则 地面水环境（ HJ/T2.3-1993） （ 4） 环境影响评价技术导则 生态影响 （ HJ19-2011） （ 5） 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998） （ 6） 交流输变电工程电磁环境监测方法（试行） （ HJ681-2013） （ 7） 建筑施工场界环境噪声排放标准（ GB12523-2011） （ 8） 工频电场测量（ GB/T12720-1991） （ 9）辐射环境保护管理导则 -电磁辐射监测仪器和方法（ HJ/T10.2-1996） （ 10） 高压架空输电线、变电站无线电干扰测量方法（ GB/T7349-2002） （ 11） 高压交流架空送电线无线电干扰限值 （ GB15707-1995） （ 12）辐射环境保护管理导则 -电磁辐射环境影响评价方法与标准（ HJ/T10.3-1996） （ 13） 城市电力规划规范（ GB 50293-1999） （ 14） 110kV-750kV 架空输电线路设计规范（ GB50545-2010） （ 15） 电力工程电缆设计规范 （ GB50217-2007） 3. 评价因子、 评价范围 评价因子和评价范围 调查对象 评价 内容 评价 范围 架空 线路 电磁 环境 工频电场、工频磁场 线路走廊两侧 30m 范围内带状区域 无线电干扰 线路走廊两侧 2000m 范围内带状区域 重点关注线路走廊两侧 30m 范围内带状 区域 电缆线路 电磁 环境 工频电场、工频磁场 线路 上方 两侧 30m 范围内带状 区域 2. 建设项目所在地自然环境社会环境简况 自然环境简况 （ 地形、地貌、地质、气候、气象、水文、植被、生物多样性等 ） ： 海安 县 隶属于江苏省南通市，位于北纬 3232至北纬 3243，东经 12012至 12053之间 ， 南通、盐城、泰州三市交界处 。 东临黄海，南望长江，靠江靠海靠上海，是苏中水陆交通要冲 , 通扬运河横穿东西，串场河纵贯南北，将海安分为河南、河北、河东三个不同自然区域。气候宜人，雨水充沛，河道成网，物产丰富。全县总面积 1180 平方公里，总人口 96 万，下辖 10 个区镇，其中，国家级 开发区 1 个，省级高新区 1 个。 全县均为平原地带，地形坦荡，河道稠密。通扬运河、串场河以东为河东地区，是苏北滨海平原的最高处 ； 通扬运河以南以西地区为河南地区，是长江冲积平原的一部分 ；串场河以西、通扬运河以北为河北地区，属里下河低洼圩田平原区 。 海安属北亚热带海洋季风性湿润气候区。气候温和，四季分明，气候宜人，冷热适中。日照充足，雨水充沛，无霜期长。春季天气多变，夏天高温多雨，秋季天高气爽，冬天寒冷干燥。年平均气温 14.5， 年均降水 1025 毫米，夏季降水最多，占全年的 47%，冬季最少占 9%。 本工程 拟建线路沿线 所经地区主要为道路、空地等区域 。 社会环境简况 (社会经济结构、教育、文化、文物保护等 )： 2012 年，海安 县 工业经济稳步增长，规模以上工业增加值 285.3 亿元，增长 15.3%，规模以上工业产值 1243.5 亿元，增长 16.4%。建筑产业稳步增长，建筑业施工总产值增长 24.5%，苏中建设集团综合实力跃居江苏百强建筑企业之首，华新建工集团居江苏百强建筑企业第十八位，成为全国第七个、全省第一个 “中国建筑之乡 ”。市场消费稳步增长，全年实现社会消费品零售总额 180.9 亿元，增长 16.3%，全年居民消费价格指数为101.9。农业生产稳步增长，农业基本现代化进程监测居全省第四位。 与本项目有关的原有污染情况及主要环境问题： 本项目 拟建线路周围无同类型高压输变电设施等电磁污染源。 3. 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、电磁环境、生态环境等） 工程周围环境现状分析 （ 1）监测因子：工频电场、工频磁场、无线电干扰 （ 2）监测点位布设：参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）、 交流输变电工程电磁环境监测方法（试行） （ HJ681-2013） 、高压架空输电线、变电站无线电干扰测量方法（ GB7349-2002）中布点方法，在 拟建 线路沿线 测点处 布设工频电场、工频磁场、无线电干扰监测点位 ，线路监测点位布设见附图2。 （ 3）监测时间： 2014 年 3 月 12 日 （ 4）监测单位：江苏省苏核辐射监测有限责任公司 （ 5）监测天气： 晴 ，风速 0.71.5m/s，空气温度 816 ，空气湿度 5076% （ 6）仪器型号： 1）工频电场、工频磁场： HI3604 工频场强仪 仪器编号： 69950 检定有效期 2013.10.122014.10.11 频 率响应： 50Hz60 Hz 工频电场测量范围： 1V/m1.99105V/m 工频磁场测量范围： 8mA/m1600A/m（ 110-5mT2mT） 2）无线电干扰： PMM9010 无线电干扰测量仪 仪器编号： 001WJ51115 检定有效期 ： 2014.1.92015.1.8 生产厂家：意大利 PMM 公司 测量频率范围： 9kHz30MHz 量程： 0dB(V/m) 120dB(V/m) （ 7）监测结果： 1） 工频电场、工频磁场现状 表 1 110kV 拟建线路沿线 工频电场、工频磁场现状 监测结果 测点序号 测点描 述 工频电场 强度 kV/m 工频磁 感应强度 mT 水平分量 垂直分量 合成量 1 荣港路北侧、昌吉路西侧，十字 路口上方（架空线路拟建址） 1.0010-3 1.1910-5 1.4410-5 1.8710-5 2 老坝港变北侧、 荣港路上方 （电缆线路 拟建址 ） 3.7610-2 2.3110-5 4.0410-5 4.6510-5 标准限值 4 / / 0.1 由监测结果可知， 110kV 建海光伏变至老坝港变 拟建线路 沿线 各测点处工频电场 强度 为 1.0010-3kV/m 和 3.7610-2kV/m，工频磁 感应强度 为 1.8710-5mT 和 4.6510-5mT，小于 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中4kV/m、 0.1mT 的推荐限值。 2） 无线电干扰现状 表 2 110kV 拟建线路沿线 无线电干扰现状监测结果 测点序号 测点描述 频率（ MHz） 监测结果 dB(V/m) 1 荣港路北侧、昌吉路西侧，十字路口上方 （架空线路拟建址） 0.5 37.7 标准限值 46.0 由监测结果可知， 110kV 建海光伏变至老坝港变 拟 建线路 沿线 测点处 0.5MHz 的无线电干扰值水平为 37.7dB（ V/m）， 能满足高压交流架空送电线无线电干扰限值（ GB15707-1995） 0.5MHz 频率 110kV 电压等级 46dB(V/m)的标准限值。 主要环境保护目标（列出名单及保护级别）： 通过现场勘查， 110kV 建海光伏变至老坝港变 拟建线路 走廊两侧 30m 范围内不存在环境敏感目标 。 4. 评价适用标准 噪 声 执行 建筑施工场界环境噪声排放标准（ GB12523-2011） ，标准限值：昼间 6585dB（ A），夜间 55dB（ A） 。 电 磁 环 境 工频电场、工频磁场： 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）标准执行，工频电场： 4kV/m；工频磁场： 0.1mT； 无线电干扰： 执行高压交流架空线路无线电干扰限值（ GB15707-1995），频率为 0.5MHz 对 110kV 高压送电线路（距边导线投影 20m 处） 46dB(V/m)标准限值。 总 量 控 制 指 标 无 5. 建设项目工程分析 工艺流程简述 (图示 )： 污染分析： 1、施工期 1）噪 声 施工期材料运送所使用交通工具和施工期机械运行将产生噪声。 2）废水 施工期废水污染源主要为 施工人员所产生的生活污水和施工废水。 3）废气 大气污染物主要为施工扬尘。 4）固体废弃物 固体废弃物主要为 施工人员产生的生活垃圾和建筑垃圾。 5） 生态 线路施工主要造成土地占用、植被破坏等生态影响。 2、运行期 工频电场、工频磁场及无线电干扰 运行期 110kV 建海光伏变电站 架空：工频电场、工频磁场、无线电干扰； 电缆：工频电场、工频磁场 110kV 输电线路 110kV 老坝港变 施工期 土地占用、植被破坏、扬尘、废水、固废、噪声 输电线路 在运行中，会形成一定强度的工频电场、工频磁场。输电线路在运行时，由于电压等级较高，带电结构中存在大量的电荷，因此会在周围产生一定强度的工频电场，同时由于电流的存在， 在带电结构周围会产生交变的工频磁场。 架空线路 在运行中，会产生无线电干扰。 无线电干扰的产生有三类根源，分别是：在导线及其金属表面处空气中的电晕放电；绝缘子承受高电位梯度区域中放电；连接松动或接触不良产生的间隙放电。 电缆线路可有效降低电晕放电，从而减小无线电干扰影响。 6. 建设 项目主要污染物产生及排放情况 内容 类型 排放源 (编号 ) 污染物名称 处理前产生浓度及产生量 (单位 ) 排放浓度及排放量 (单位 ) 大 气 污 染 物 施工 场地 扬尘 少量 少量 水 污 染 物 施工 场地 施工人员生活废水、施工 废水 少量 及时清理，不外排 电磁辐射和电离辐射 输电线路 工频电场 工频磁场 无线电干扰 工频电场： 4kV/m 工频磁场： 0.1mT 110kV 无线电干扰：46dB(V/m) 固 体 废 物 施工场地 施工人员 生活垃圾、建筑垃圾 少量 及时清理，不外排 噪 声 施工 场地 施工机械噪声 60dB(A)84dB(A) 满足建筑施工场界环境噪声排放标准（ GB12523-2011）中相应要求 其 他 主要生态影响 (不够时可另附页 ) 对照江苏省生态红线区域保护规划（苏政发 2013 113 号），本工程拟建 线路 不经过重要生态功能保护区。线路 施工时，需要进行开挖等工作，会 造成 少量植被破坏。 7. 环境影响分析 施工期环境影响简要分析： 施工期主要污染因子为： 噪声、 扬尘、废水、固废 ，此外主要环境影响还表现为对植被、景观的影响 。 （ 1） 线路施工会产生施工噪声，在施工时应选用低噪声设备，限制高噪声设备夜间施工，以减少对周围 声 环境的不利影响。 （ 2） 线路 施工 过程中 地表土的 开挖 及 施工弃土弃渣 的运输可能会产生 扬尘， 应 采用人工控制定期洒水；对土、石料、水泥等可能产生扬尘的材料，在运输时用防 水布覆盖。 施工期对大气环境会有短时间影响， 但影响范围很小，随着施工结束即可恢复。 （ 3） 施工期废水主要有施工人员的生活污水和施工生产废水 ， 塔基施工时混凝土搅拌需要用水，在施工中 尤其 注意不让 施工泥水 外溢，而影响周围环境。 生活污水排入临时厕所，定期清理；生产废水排入临时沉淀池，处理后用于绿化，因此施工期废水不会影响周围水环境 。 （ 4） 施工期固体废物主要为 施工人员的 生活垃圾和建筑垃圾两类。施工过程中应设立统一弃渣点及时清理，防止污染周围环境。 （ 5） 线路施工时的土地开挖会破坏地表植被，可能会造成水土流失。 施工期通 过采取工程措施、临时措施和管理措施； 施工结束后 通过塔基占用的土地固化处理或绿化，临时占用的场地恢复耕作或水土保持功能，将工程建设造成的水土流失影响将逐步恢复到施工前的水平。通过采取上述措施，该工程建设对周围环境造成的生态影响较小 。 （ 6）输电线路施工对周围景观有短暂影响，建成后对周围景观影响较小。 营运期环境影响评价： 为预测 110kV 建海光伏变至老坝港变线路 运行后产生的工频电场、工频磁场、无线电干扰对周围环境的影响，架空线路工频电场、工频磁场采用理论计算及类比监测的方法进行预测及评价 ，架空线 路无线电干扰影响采取类比监测 的方法 进行评价；电缆线路运行时所产生的工频电场、工频磁场采取类比监测 的方法 进行分析。 1 架空线路工频电场、工频磁场影响理论预测分析 （ 1）工频电 场、工频 磁场理论计算预测模式 据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中的架空输电线路的工频场强的计算方法，结合 110kV 750kV 架空输电线路设计规范 (GB50545-2010)，计算 110kV 架空线路下方不同净空高度处，垂直线路方向 0m50m 的工频电场、工频磁场。 根据 110kV750kV 架空 输 电线路设计规范（ GB50545-2010）的 要求， 110kV 架空线路导线与建筑物之间的最小垂直距离不小于 5m，因此预测高度从 5m 开始计算。 （ 2） 计算 参数选取 本工程 110kV 架空线路采用单回设计，因此预测按按单回架设进行预测。 表 3 输电线路工频电场、工频磁场计算参数一览表 线路类型 110kV 单 回线路 导线型号 JLHA3-335 单根导线最小外 径 （ mm） 23.80 单根导线载流量（ A） 345 相序排列 A1 B1 C1 直线塔最低 呼高 24m 杆塔类型 自立式 直线塔，见附图 3 （ 3） 工频电场、工频磁场 计算结果 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中的架空输电线路的工频场强的计算方法 ，计算 110kV 线路不同导线高度时， 垂直线路方向为 0m50m，地面 1.5m 处 的工频电场 、工频磁场。 计算结果见 表 4表 5。 表 4 110kV 单回线 下工频电场计算结果 单位： kV/m 距 线路走廊中心 投影 位置 （ m） 导线高度 9m 导线高度 8m 导线高度 7m 导线高度 6m 导线高度 5m 0 0.704 0.854 1.058 1.343 1.747 5 0.845 1.064 1.362 1.769 2.334 10 0.561 0.620 0.676 0.722 0.754 15 0.308 0.319 0.328 0.335 0.339 20 0.184 0.187 0.190 0.191 0.192 25 0.120 0.121 0.122 0.122 0.122 30 0.084 0.084 0.083 0.083 0.083 35 0.061 0.061 0.060 0.060 0.060 40 0.046 0.046 0.045 0.045 0.045 45 0.035 0.035 0.035 0.035 0.034 50 0.028 0.028 0.028 0.028 0.027 表 5 110kV 单回线 下工频 磁场 计算结果 单位： T 距 线路走廊中心 投影 位置 （ m） 导线高度 9m 导线高度 8m 导线高度 7m 导线高度 6m 导线高度 5m 0 6.099 7.650 9.821 12.928 17.426 5 4.822 5.816 7.137 8.947 11.530 10 2.843 3.167 3.522 3.903 4.298 15 1.653 1.756 1.858 1.956 2.048 20 1.036 1.075 1.112 1.146 1.176 25 0.698 0.716 0.732 0.746 0.759 30 0.499 0.508 0.516 0.523 0.529 35 0.373 0.378 0.382 0.386 0.389 40 0.288 0.291 0.294 0.296 0.298 45 0.230 0.231 0.233 0.234 0.236 50 0.187 0.188 0.189 0.190 0.191 （ 4）工频电场、工频磁场计算结果分析 1） 结合 计算结果，当 110kV 线路 导线高度不低于 5m 时，线路下方的工频电场 、工频磁场满足 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T241998）中工频电场 4kV/m、工频磁场 0.1mT 的限值要求。 2） 当预测点距线路走廊中心投影位置距离相同时，架空线路下方的工频电场、工频磁场随着净空距离的增大呈递减的趋势。从以上的预测计算结果，结合 110kV-750kV架空输电线路设计规范（ GB50545-2010）的要求可知，当线路跨越民房时，必须保证一定的净空高度。具体要求如下： 110kV 线路跨越尖顶房屋时， 根据 110kV750kV 架空送电线路设计规范（ GB50545-2010） 的要求 ， 导线对屋顶的净空高度应不小于 5m，跨越平顶房屋时，考虑平顶房屋屋顶上方有人员活动，导线对屋顶的净空高度应不小于6m。 3） 当预测点与导线间净空高度相同时，架空线路下方的工频电场、工频磁场随着预测点距线路走廊中心投影位置距离的增大呈递减趋势。因此，本项目线路经过居民区时，在满足房屋屋顶与导线间相对垂直距离不小于净空高度值的前提下，线路两侧的民房（不跨越）处也能满足 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中工频电场 4kV/m、工频磁 场 0.1mT 的限值要求。 2. 输电 线路工频电场、工频磁场及无线电干扰影响 类比 分析 110kV 单回架空线路 本工程选取常州地区 110kV 遥坂线 （单 回路 ，导线型号： LGJ-300/25）。该线路电压等级、架设方式及导线截面均与本工程相同，测点处铁塔呼高 21m，本工程直线塔最低呼高为 24m，因此，本工程 110kV 单回架空线路建成投运后所产生的工频电场、工频磁场及无线电干扰对周围环境的影响理论上与 110kV 遥坂线 类似，因此，选取 110kV遥坂线 作为本 工程 类比线路是可行的。类比条件一览表见表 6。 表 6 本线路与 110kV 遥坂线 类比条件一览表 线路类型 110kV 单回线路（本期） 110kV 遥坂线 （类比） 导线型号 JLHA3-335 LGJ-300/25 架设方式 单回架设 单回架设 分裂数 1 1 铁塔呼高 直线塔最低呼高 24m 21m（类比测点处铁塔呼高） 监测 线路 周围 离地高度 1.5m 处工频电场、工频磁场 和无线电干扰，监测结果见表 7和 8。 监测 时间： 2013 年 9 月 6 日 （委托 江苏省 苏 核辐射监测 有限 责任公司 进行 监测 ） 天气状况：晴 温度 ： 2130 风速： 0.51.5m/s 湿度： 4267%RH 监测时 110kV 遥坂线 工况： U=117.55118.39kV； I=105.35108.61A 测点处线路对地高度： 18m 表 7 110kV 遥坂线 下 工频电场、工频磁场监测结果 测点 序号 测点位置 测量结果 工频电场 （ kV/m） 工频磁场 （ mT） 水平分量 垂直分量 合成量 1 110kV 遥坂线41#42#塔间弧垂最低点 距线路走廊中心投影 0m 8.4210-1 2.0710-4 7.0410-5 2.1810-4 2 距线路走廊中心投影 5m 5.8610-1 2.1410-4 1.8310-5 2.1510-4 3 距线路走廊中心投影 10m 4.1310-1 1.9210-4 6.5410-5 2.0210-4 4 距线路走廊中心投影 15m 2.5110-1 1.5110-4 1.0210-4 1.8210-4 5 距线路走廊中心投影 20m 2.1610-1 1.1010-4 1.2510-4 1.6710-4 6 距线路走廊中心投影 25m 1.2310-1 5.1510-5 1.2810-4 1.3810-4 7 距线路走廊中心投影 30m 7.8210-2 5.2010-5 1.2010-4 1.3110-4 8 距线路走廊中心投影 35m 4.1710-2 3.5610-5 1.0610-4 1.1210-4 9 距线路走廊中心投影 40m 1.8210-2 3.2810-5 9.4010-5 9.9610-5 10 距线路走廊中心投影 45m 7.6410-3 3.0910-5 8.3210-5 8.8710-5 11 距线路走廊中心投影 50m 4.5010-3 2.9410-5 7.2110-5 7.7910-5 标准限值 4 / / 0.1 表 8 110kV 遥坂线 下 无线电干扰监测结果 编号 监测点位描述 频率 （ MHz） 监测结果 （ dB(V/m)） 1 110kV 遥坂线 41#42#塔间弧垂最低点距线路 边导线 投影 20m 处 0.5 42.1 已运行的 110kV 遥坂线 的类比监测结果表明， 110kV 遥坂线沿线测点 处 工频电场为 4.5010-3kV/m8.4210-1kV/m，工频磁场（合成量）为 7.7910-5mT 2.1810-4mT，均 符 合 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中工频电场 4kV/m 和工频磁场 0.1mT 的推荐限值要求 ； 0.5MHz 无线电干扰测量结果为42.1dB(V/m)，满足高压交流架空送电线无线电干扰限值（ GB15707-1995）中频率为 0.5MHz 时对 110kV 电压等级 46dB(V/m)标准限值要求。 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）附录 A、 B 推荐的计算模式，在线路运行电压恒定，导 线截面积等条件不变的情况下，工频电场不会发生变化，仅工频磁场将随着输送功率的增大，即运行电流的增大而增大，二者基本呈正比关系。根据现状监测结果，线路工频磁场监测最大值为 2.1810-4mT，推算到设计输送功率情况下，工频磁场约为监测条件下的 3.27 倍，即最大值为7.1410-4mT。因此，即使是在设计最大输送功率情况下，线路运行时的工频磁场亦能满足相应标准限值要求。 通过以上类比监测 及理论计算 可以预测，本项目 110kV 单回 架空线路建成投运后，线路周围产生的工频电场、工频磁场和无线电干扰 均能 满足环保要求 。 110kV 单回电缆 线路： 为预测本工程 110kV 单回电缆线路对周围电磁环境的影响，选取无锡地区 110kV光柏线（电缆， 1 回）作为类比线路， 该线路电压等级、敷设方式及导线类型均与本工程相同，因此，选取 110kV 光柏线作为单回电缆类比线路是可行的。 监测其周围离地高度 1.5m 处工频电场、工频磁场 。 监测结果见表 9。 监测时间： 2011 年 9 月 21 日（数据引自无锡 220kV 九房等 12 项输变电工程验收监测表，江苏省辐射环境监测管理站， 2011 年 11 月编制） 天气状况：晴，温度： 2532，风速： 0.21.5m/s，湿度： 4862% 监测时 110kV 光柏线工况： U=114.88V I=94.4 表 9 110kV 光柏线 工频电场、工频磁场监测结果 测点 序号 测点位置 测量结果 工频电场强度 kV/m 工频磁感应强度 mT 水平分量 垂直分量 合成量 1 电缆沟上方 2.4010-3 4.2710-4 1.4310-4 4.5010-4 2 距电缆投影水平距离 5m 1.6510-3 2.7510-4 9.9210-5 2.9310-4 3 距电缆投影水平距离 10m 1.2710-3 1.0610-4 9.1910-5 1.4010-4 4 距电缆投影水平距离 15m 1.6510-3 2.7510-4 9.9210-5 2.9310-4 5 距电缆投影水平距离 20m 1.3510-3 9.9210-5 9.0210-5 1.3410-4 6 距电缆投影水平距离 25m 1.5310-3 7.7110-5 7.0010-5 1.0410-4 7 距电缆投影水平距离 30m 2.1410-3 8.9110-5 6.5710-5 1.1110-4 标准限值 4 / / 0.1 监测结果表明， 110kV 光柏线电缆附近测点处工频电场强度为 1.2710-3kV/m 2.4010-3kV/m，工频磁感应强度（合成量）为 1.0410-4mT4.5010-4mT，符合 500kV超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中工频电场 4kV/m和工频磁场 0.1mT 的推荐限值要求。 根据现状监测结果，线路工频磁场监测最大值为 4.5010-4mT，推算到设计输送功率情况下，工频磁场约为监测条件下的 7.67 倍，即最大值 为 3.4510-3mT。因此，即使是在设计最大输送功率情况下，线路运行时的工频磁场均能满足相应标准限值要求。 通过以上类比监测可以预测，本项目 110kV 单回 电缆线路建成投运后，线路周围产生的工频电场、工频磁场均能满足环保要求。 3生态环境影响分析 线路 架设 施工时，需要进行土地开挖等工作 。 本工程拟建 线路沿线所经地区主要为为道路、空地等区域 ， 工程施工过程中 会 造成 少量植被破坏 。 施工结束后 应 及时清理施工遗弃物，集中外运妥善处置 ，线路 塔 基周围 的土地 进行 平整和绿化 ，临时占用的场地恢复耕作或水土保持功能，因此 线路 架设 施工 对线路沿线周围环境的影响较小。 8. 建设项目拟采取的污染防治措施及预期治理效果 内容 类型 排放源 (编号 ) 污染物名称 防治措施 预期治理效果 大气污 染物 施工 场地 扬尘 施工时，尽可能缩短土堆放的时间，遇干旱大风天气要经常洒水、不要将土堆在道路上，以免车辆通过带起扬尘，造成更大范围污染 。 能够有效防止扬尘污染 水污染物 施工 场地 施工人员生活废水、施工废水 建设临时厕所、沉淀池等，及时清理。 不外排，不影响周围水环境 电磁辐射和 电离辐射 输电线路 工频电场 工频磁场 无线电干扰 架空 线路采用提高杆塔和导线对地高度、以及优化导线布置方式，以降低输电线路对周围电磁环境的影响。部分线路采用电缆敷设，可有效减少线路周围电磁环境影响。 工频电场： 4kV/m 工频磁场 ： 0.1mT 110kV 无线电干扰： 46dB(V/m) 固 体 废 物 施工场地 施工人员 生活垃圾 及时清理 不外排，不会对周围环 境产生影响 噪 声 施工场地 噪声 选用低噪声施工设备，尽量错开高噪声设备使用时间，夜间不施工。
