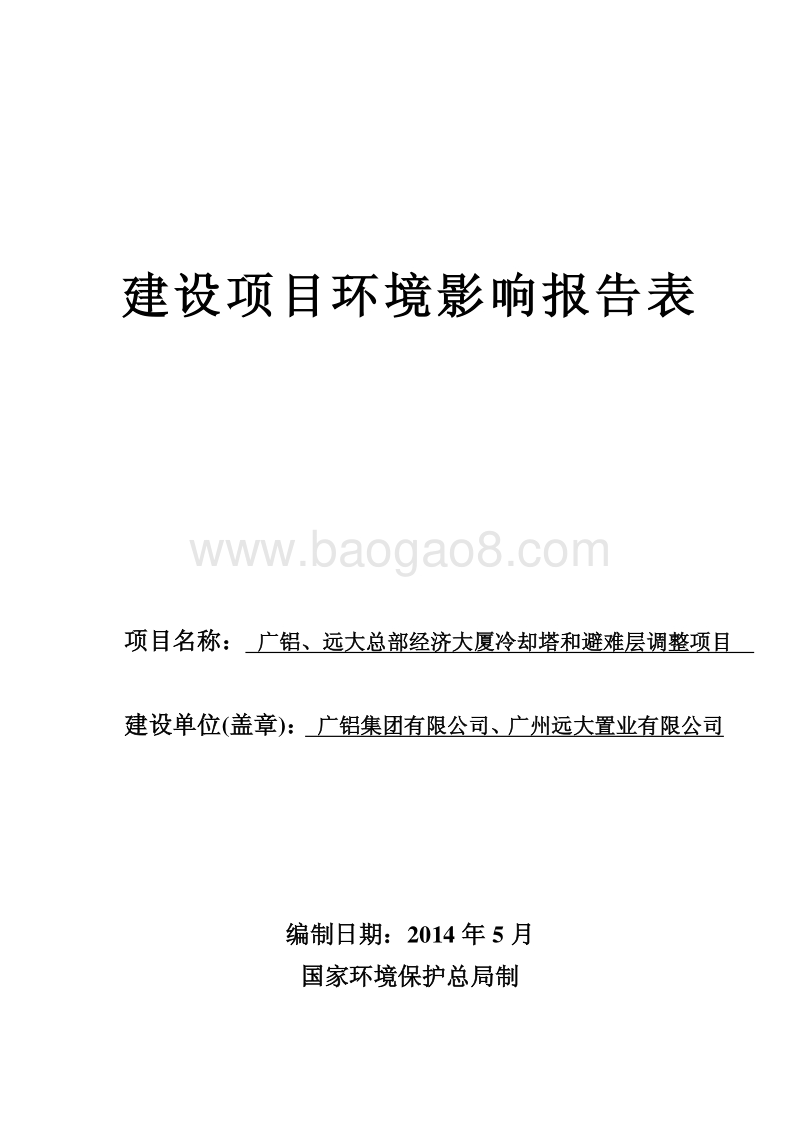

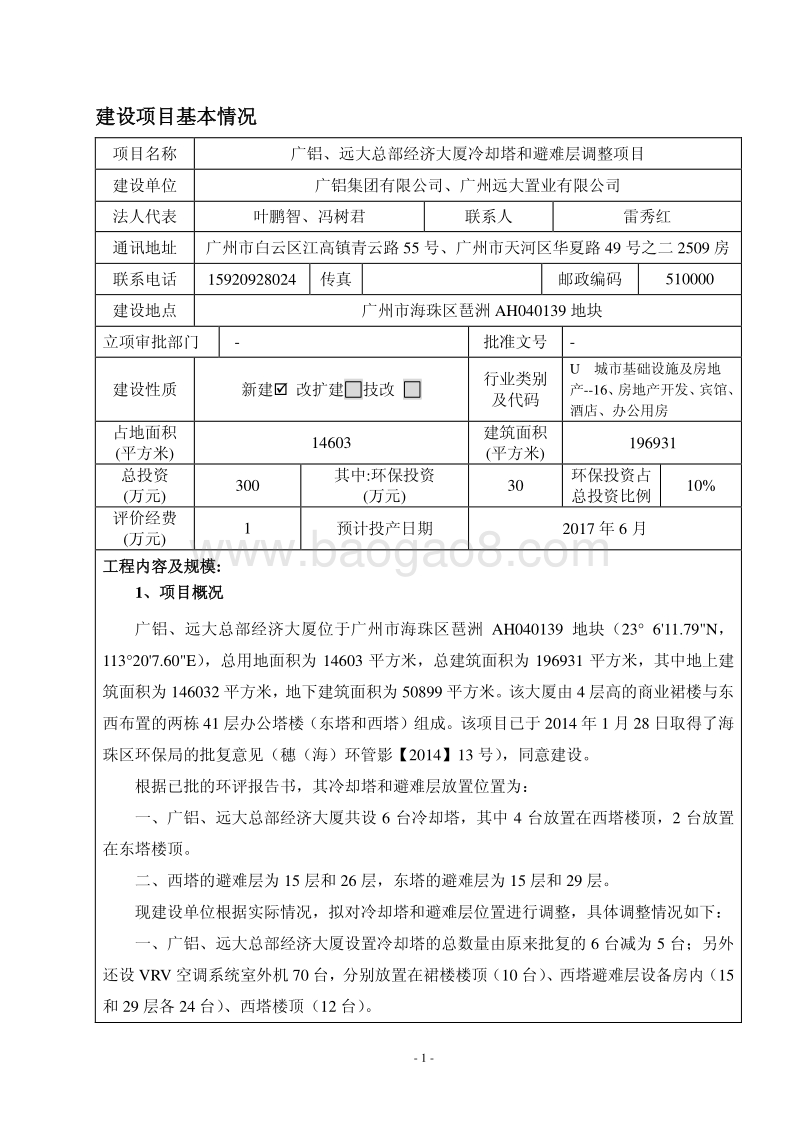

建设项目环境影响报告表 项目名称 ： 广铝 、 远大总部经济大厦冷却塔 和避难层 调整项目 建设单位 (盖章 )： 广铝集团有限公司、广州远大置业有限公司 编制日期： 2014年 5月 国家环境保护总局制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境 影响评价工作资质的单位编制。 1. 项目名称 指项目立项批复时的名称，应不超过 30个字 (两个英文字段作一个汉字 )。 2. 建设地点 指项目所在地详细地址，公路、铁路应填写 起止地点。 3. 行业类别 按国标填写。 4. 总投资 指项目投资总额。 5. 主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学 校、医院、保护文物、风景名胜区、水源地和生态敏感点 等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6. 结论与建议 给出本项目清洁生产、达标排放和总量控制的 分析结论，确定污染防治措施的有效性，说明本项目对环境造成 的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7. 预审意见 由行业主管部门填写答复意见，无主管部门项 目，可不填。 8. 审批意见 由负责审批该项目的环境保护行政主管部门批 复。 - 1 - 建设项目基本情况 项目名称 广铝 、 远大总部经济大厦冷却塔 和避难层 调整项目 建设单位 广铝集团有限公司、广州远大置业有限公司 法人代表 叶鹏智、冯树君 联系人 雷秀红 通讯地址 广州市白云区江高镇青云路 55号、广州市天河区华夏路 49号之二 2509房 联系电话 15920928024 传真 邮政编码 510000 建设地点 广州市海珠区琶洲 AH040139地块 立项审批部门 - 批准文号 - 建设性质 新建 改扩建 技改 行业类别 及代码 U 城市基础设施及房地产 -16、房地产开发、宾馆、酒店、办公用房 占地面积 (平方米 ) 14603 建筑面积 (平方米 ) 196931 总投资 (万元 ) 300 其中 :环保投资 (万元 ) 30 环保投资占 总投资比例 10% 评价经费 (万元 ) 1 预计投产日期 2017年 6月 工程内容及规模 : 1、 项目概况 广铝、远大总部经济大厦位于广州市海珠区琶洲 AH040139 地块 （ 23 611.79N，113207.60E） ，总用地面积为 14603 平方米，总建筑面积为 196931 平方米 ， 其中地上建筑面积为 146032平方米，地下建筑面积为 50899平方米 。 该大厦 由 4层 高的 商业裙楼 与 东西布置的两栋 41层办公塔楼（东塔和西塔） 组成 。 该项目 已于 2014年 1月 28日取得了海珠区环保局的批复意见（穗（海）环管影【 2014】 13号） ，同意建设 。 根据 已批的 环评报告书， 其 冷却塔 和 避难层 放置位置为 ： 一 、 广铝、远大总部经济大厦 共设 6 台冷却塔，其中 4 台放置在西塔楼顶， 2 台放置在东塔楼顶。 二 、西塔的避难层为 15层和 26层，东塔 的避难层为 15层和 29层 。 现 建设单位 根据实际情况，拟 对 冷却塔 和 避难层 位置 进行调整，具体调整情况如下： 一、 广铝、远大总部经济大厦 设置 冷却塔的 总 数量由原来批复的 6 台 减 为 5 台 ；另外还设 VRV空调系统室外机 70台， 分别放置在裙楼楼顶（ 10台）、西塔避难层设备房内（ 15和 29层 各 24台）、西塔楼顶（ 12台）。 - 2 - 二、 西塔避难层为 15层和 29层，东塔避难层为 15层和 26层 。 调整前后 情况如下表。 表 1 建设内容变化情况对比表 原环评批复内容 调整情况 东塔避难层为 15层和 29层 西塔避难层为 15层和 26层 东塔 避难层为 15层和 26层 西塔避难层为 15层和 29层 6台冷却塔放置位置： 西塔楼顶 4台 东塔楼顶 2台 5台冷却塔放置位置 （减少 1台） ：裙楼楼顶 70台 VRV室外机放置位置： 裙楼楼顶（ 10台） ； 西塔避难层设备房内（ 15和29层 各 24台） ； 西塔楼顶（ 12台） 注： *VRV（ Variable Refrigerant Volume）系统，为变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统，类似于分体式空调，无需设置冷却塔。VRV 空调系统具有设计安装方便、布置灵活多变、 建筑空间 小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。 根据上述调整，本次 环 评 主要分析 冷却塔 和 VRV室外机 位置调整后 对 东、西塔楼和项目边界的影响，提出减缓影响的环保措施 ，确保项目可行、实施 。 2、 设备清单 广铝、远大总部经 济大厦 共设 5 台冷却塔和 70台 VRV 室外机 。 冷却塔的型号、数量及其分布情况见表 2， VRV室外机 的型号、数量及其分布情况见表 3。 本项目冷却塔 和 VRV室外机 位置调整后的平面布置图见附图三。 表 2 冷却塔 类型及其 分布表 序号 台数 型号 位置 单台尺寸（长 宽 高）（ mm） 风机直径 （ mm） 1 3 CEF-900A 裙楼顶层中部 7620*7620*4670 4830 2 2 CEF-200A 裙楼顶层中部 3420*3420*3770 2560 合计 5 表 3 VRV室外机 位置分布表 序号 位置 台数 型号 单台尺寸（长 宽 高）（ mm） 1 裙楼顶层中部 10 RAS-1400FSN6Q （ 17201210750） 3 2 西塔 15层 24 RAS-1400FSN6Q （ 17201210750） 3 3 西塔 29层 24 RAS-1400FSN6Q （ 17201210750） 3 4 西塔楼顶 12 RAS-1400FSN6Q （ 17201210750） 3 合计 70 - 3 - 3、工作时间 本项目 东、西塔 办公区域工作时间为 8:00-18:00，商业 裙楼 营业 时 间为 10:0022:00。 4、给排水规模 本项目冷却塔 循环冷却水为循环使用， 不外排废水， 但需补充因蒸发损耗的水。 根据建设单位提供的冷却塔资料， 冷却塔 循环水量以及 补充用水 量见下表 。 1#为 办公区域使用的冷却塔，每天运行时间约 10小时（ 8:00-18:00） ； 2#为 商业 裙楼 区域 使用的冷却塔，每天运行时间约 为 12 小时（ 10:0022:00） 。 广州地区冬天无需取暖，按照每年使用空调制冷的天数约为 200天左右计算，具体计算过程见下表。 表 4 冷却塔需补充水量计算表 序号 型号 循环水量 （ m3/h） 台数 补充 水量（ m3/h） 每 天 使用时间（小时） 补充水量 （ t/d） 使用天数 （天） 补充水量 （ t/a） 1 CEF-900A 900 3 9.9 10 297 200 59400 2 CEF-200A 200 2 2.2 12 52.8 200 10560 合计 5 349.8 69960 5、产业政策相符性 项目所使用的设备不属于 2011 年产业结构调整指导目录（ 2013 年修正本）及广东省产业结构调整指导目录（ 2007 年本）中所规定的限制和淘汰类，项目符合国家和省产业政策。 与本项 目有关的原有污染情况及主要环境问题 : 项目 位于 广州市海珠区琶洲 AH040139地块 （ 23 611.79N， 113207.60E） ， 项目用地地块东面边界目前为空置建设用地，根据琶洲的规划，该地块是商办综合用地，将建设总部办公楼，西南面相邻的是一个临时搭建的对外经营的室内篮球场，南面边界外目前是临时的汽车修理厂，距离项目南边界 43m是致远小区住宅楼，东南面与致远小区相邻的是一个临时停车场，西面目前为空置建设用地和一些临时建筑，根据琶洲的规划，该地块是商办综合用地，将建设总部办公楼，北面边界外是琶洲大 道 。 项目周围没有明显的电磁辐射、微波、恶臭污染。 - 4 - 建设项目所在地自然环境 、 社会环境简况 自然环境简况 (地形、地貌、气候、气象、水文、植被、生物多样性等 ): 1、 地理位置 该项目位于 广州市海珠区琶洲 AH040139地块 ， 项目所在地的 经纬度是 23 611.79 N，113207.60E。项目地理位置图详见附图一， 四至 图详见附图二。 海珠区有着得天独厚的地理和人文环境。海珠区是广州市唯一的岛区，四面环水，与荔湾、越秀、东山、天河、黄埔、芳村、番禺各区隔江相邻，江岸线长达 47.35 公里，地理 位置优越，有丰富的土地资源，有大面积的水网果林风景区，呈现出 “山水城市 ”的格局。 2、地质地貌 项目所在海珠区处于珠江三角洲冲积平原，地貌有低丘、台地和平原三种类型。低丘集中于东南角，海拔高度为 50余米呈孤丘状。台地分为 2级，一级为海拔 40米左右，分布在新村、台涌、石榴岗一带；另一级为海拔 20 米左右，分布在南石头、沙溪、赤岗、新村一带。其余地区均为平原。 3、气候与气象 本地区属南亚热带海洋性季风气候。多年年平均气温 21.8 。历年极端最低气温 0 ，极端最高气温 38.7 。多年平均降雨量 1657毫米，降雨集 中在 4 9月份。全年主导风向为北风，频率为 17%，多出现于 9 月份至次年 3 月份。其次是东南风，主要出现在 4 8月份，频率为 9%。全年平均风速 1.9米 /秒。静风频率为 33%。年平均气压为 1012.4毫巴，年平均湿度为 77 %。年平均蒸发量为 1575.5毫米。 4、水文特征 该区是广州市唯一的岛区，江岸线长达 47.35 公里。区内水系具有珠江三角洲的河网特色，汊道众多，主要由西北海珠涌（马涌）水系，东北部黄埔涌水系，南部赤沙窖水系等三个水网系统组成。区内河网密布，除珠江前后航道外，尚有海珠涌、黄埔涌、赤沙涌等，境内 水域占全区总面积的 14.08（ 1273289平方米。不包括前后航道水面）。 5、植被 该区绿地面积为 1933 公顷，其中公共绿地面积 535.3 公顷。建成区绿地覆盖率为28.0%，人均公共绿地面积 6.38平方米。 青山绿地 工程稳步推进，庄头公园、北山公园、黄埔古港公园建成开放，新滘路南面路段果林带等工程已完工，全年共新增绿化面积 41万平方米。 - 5 - 项目附近为城市植被林，以栽植的细叶榕、大叶榕、垂叶榕等行道树的形式体现。 6、 环境功能区划 表 5 建设项目所属功能区区划分类表 序号 功能区类别 功能区分类及执行 标准 1 水环境功能区 项目所在地属沥滘污水处理厂集水范围，尾水排入珠江后航道，水环境质量执行地表水环境质量标准 (GB3838-2002) 类标准 2 环境空气功 能 区 二 类区， 执行 环境空气质量标准(GB3095-2012)二 级标准 3 环境 噪声功能区 2、 4类 区， 执行声环境质量标准（ GB3096-2008）的 2、 4a类标准 4 基本农田保护区 否 5 风景 名胜 保护区 否 6 水库 库区 否 7 城市 污水处理厂集水范围 是， 沥滘污水处理厂 8 管道煤气管网区 否 9 是否允许现场 搅 拌 混凝土 否 10 是否广州市环境保护条例第 24条规定的范围 否 - 6 - 社会环境简况 (社会经济结构、教育、文化、文物保护等 ): 1、人口 2012 年末，全区户籍人口 97.60 万人，比上年末增加 0.88 万人。全区人口出生率10.68 ，死亡率 6.67 ，自然增长率 4.01 。 2、经济总量 2012 年，全区生产总值（ GDP）达到 1002.38 亿元，比上年净增 128.73 亿元，按可比价格计算，同比增长 12.0%， GDP 增速列广州市六个中心城区首位。其中，第一产业增加值 2.96 亿元，下降 8.3%；第二产业增 加值 162.26 亿元，增长 5.7%；第三产业增加值 837.16 亿元，增长 13.5%。三次产业比重为 0.3： 16.2： 83.5，第三产业对全区经济增长的贡献率为 91.6%，拉动海珠区经济增长 11.0 个百分点。 2012年，全区农业总产值 4.91 亿元，按可比价格计算，比上年下降 9.4%。全年蔬菜总产量 2.03 万吨，下降 9.8%；水果产量 1.54万吨，下降 9.7%；水产品产量 2860 吨，下降 42.4%。 2012 年，全区完成工业总产值 272.02 亿元，同比增长 13.1%，其中规模以上工业企业完成产值 206.90 亿 元，增长 15.2%。规模以上工业六大支柱行业呈 “五升一降 ”，除饮料制造业外，其它五大行业均保持增长，其中农副食品加工业和医药制造业增势最高，分别增长 25.0%和 12.5%。工业 “六大支柱行业 ”合计完成产值 136.75 亿元，占规模以上工业产值的比重达 66.1%。 现代服务业是海珠区经济转型升级的推进器， 2012 年，全区现代服务业实现增加值 523.92 亿元，同比增长 13.5%，比 GDP 增速快 1.5 个百分点，现代服务业占全区 GDP的比重达 52.3%，拉动全区经济增长 6.9 个百分点。 3、教育、科技 顺利通过省推进 教育现代化先进区督导评估，提前实现义务教育阶段学校覆盖率100%目标。 2011 学年（ 2011 年 9 月 -2012 年 7 月），全区公办小学在校学生 53131 人，比上年增加 274 人；公办初中在校学生 32984 人，比上年减少 889 人；普通高中在校学生 11487 人，比上年减少 694 人。 2012年末，海珠区经评审认定的高新技术企业共有 61 家、市民营科技企业 147 家；本年新认定市重点软件企业 2家，争取市以上科技经费 4592.78万元，比上年增长 10.4%。1-11 月全区专利申请量为 2109 件，同比增长 19.7%，专利授权量 1578 件，同比增长12.7%。规模以上工业企业高新技术产品产值 85.49 亿元，比上年增长 6.4%；高新技术 - 7 - 产品产值占规模以上工业产值的比重达 41.3%，比上年提升 1.8 个百分点。 4、文化、卫生和体育 2012 年，新建 4 个社区文化广场，新增 3 家图书分馆和 2 个流动图书服务站，图书通借通还数居全市区级馆首位。举办 “南粤幸福活动周 ”、首届中国（广州）星海国际合唱锦标赛 “走进星海的故乡 文化惠民合唱进社区 ”、第三届广东珠三角咸水歌会等大型群众文化活动。区图书馆总藏量 29.18 万册，书刊文献外借人次 9173 人次，书 刊文献外借册次 172163 册次；组织各类培训班、讲座 200 余次，参加人数达 15000 人次。 2012年末，全区共有各类卫生机构 243 间，其中医院 21间，社区卫生服务中心（站）44间，门诊部 39间，卫生所、医务室 128 间，公共卫生机构 9 间 ,其他卫生机构 2 间；拥有医疗床位 7954 张。全区卫生技术人员 11775 人，其中执业（助理）医师 3943 人，注册护士 5148 人，药师（士） 754 人。 2012 年海珠区参加省、市组织的体育活动 19 项，直接参与人数近 5000 人；共组织区级群体活动 19 项，直接参与人数 9 万人次，推动全 民健身运动广泛开展。 2012 年末，海珠区共有 2555 名社会体育指导员，其中国家级 8 人，一级 150 人，二级 242 人，三级 2155 人。辖内共有 17 个全民健身广场， 265 片篮球场，健身路径 296 条，全区人均公共体育面积达 1.6 平方米。经常参加体育锻炼人数占总人口的比例为 65%。 5、生态环境 生态宜居环境进一步提升。顺利通过 “创文 ”复检、 “创卫 ”复审、 “创模 ”复核。海珠湿地一期示范区建成开园，营造了 “水在脚边流、花在眼前开、鸟在树上鸣、人在画中走 ”的都市湿地美景，海珠湿地成为广州首个国家级湿地公园建设试点单位，在 湿地核心区海珠湖建成广州市首个景观水质自动监控系统。城区空气质量持续好转，二氧化硫、二氧化氮、可吸入颗粒物等大气主要污染物浓度全部优于国家二级标准，地表水质稳中好转，海珠湖已基本达到 类水标准。 推进 “绿色学校 ”、 “绿色社区 ”工作。成功创建省级绿色社区 1 个，市级绿色社区 7个，区级绿色社区 16个， 10 家中小学参评市级绿色学校与省级绿色学校。海珠区共拥有国家级生态示范村 1 个、国家级绿色社区 1 个，省级绿色社区 4 个、市级绿色社区32个、区级绿色社区 68 个，国家级绿色学校 2 所、省级绿色学校 24 所、市级绿色学校 81 所 ，中小学环境教育普及率达 100%。 - 8 - 环境质量状况 建设项目所在地区域环境现状及主要环境问题 (环境空气、地面水、地下水、声环境、生态环境等 ): 1、 水环境质量现状 本评价引用项目环评报告书上的现状监测数据，监测时间是 2013.11.2628，监测范围是 沥滘污水处理厂尾水排放口上游 2000m至尾水排放口下游 2000m处，具体监测结果如下： 表 6 水质 监测结果 河流 采样点名称 平均值（单位： mg/L， pH无量纲） pH值 DO CODcr BOD5 氨氮 总磷 石油类 珠江后航道黄埔航道 沥 污水厂排污口处上游 1.2km 7.237 5.400 15.133 1.659 2.702 0.147 0.048 沥滘污水厂排污口处下游 1.7km 7.277 4.700 20.267 1.923 3.328 0.195 0.077 沥滘污水厂排污口处下游 500m 7.225 4.867 19.317 2.015 3.548 0.180 0.073 珠江后航道黄埔航道各监测断面除氨氮外其他各指标均符合地表水环境质量标准（ GB3838-2002） IV类 标准 。氨氮超标原因是因为上游仍有部分生活 污水或者工业废水排入珠江所致。 2、 环境空气质量现状 根据广州市环境空气质量功能区区划，项目所在区域属环境空气质量功能区的 二类区，环境空气质量应执行环境空气质量标准（ GB30952012） 二 级 标准。 本评价 引用项目环境影响报告书的监测数据，监测时间是 2013年 11月 26日至 12月 2日，具体监测结果如下： 表 7 空气质量监测结果 单位： mg/m3 1#项目所在地 区域 2#猎德花园 3 #广东商学院 SO2 NO2 PM10 TSP SO2 NO2 PM10 TSP SO2 NO2 PM10 TSP 七日 最大值 0.062 0.089 0.127 0.176 0.068 0.096 0.132 0.182 0.058 0.087 0.125 0.163 污染指数 0.124 0.445 0.847 0.587 0.136 0.480 0.880 0.607 0.116 0.435 0.833 0.543 从统计监测数据分析来看，各监测点 SO2、 NO2、 PM10、 TSP监测值的最大值及其占标百分比均小于 1，达到 环境空气质量标准（ GB3095-2012）的二级标准 。 - 9 - 3、 声环境质量 现状 根据广州市 适用区域划分（穗府 (1995)第 58号文）， 项目所在地属 2类区， 项目 边界执行声环境质量标准（ GB3096-2008）的 2类标准 。 本次 评价引用项目环评报告书上的噪声现状监测数据，监测时间为 2014年 1月 2日到 3日， 结果如 下 表： 表 8 噪声现状监测结果一览表 监测 地点 和编号 2014年 1月 2日 2014年 1月 3日 标准值 dB(A) dB(A) dB(A) 监测 点位名称 昼间 夜间 昼间 夜间 昼间 夜间 项目用地东边界外 1米 64.4 54. 61.3 53.5 60 50 项目用地南边界外 1米 61.4 53.5 61.6 52.6 60 50 项目用地西边界外 1米 62.4 53.1 58.6 52.6 60 50 项目用地北边界 外 1米 62.0 52.8 60.4 52 3 70 55 目前项目东、西、 南 边界噪声超过声环境质量标准（ GB3096-2008） 2类标准，北边界噪声达到声环境质量标准（ GB3096-2008） 4a类标准，超标原因主要是附近工地施工和交通噪声影响所致。 主要环境保护目标 (列出名单及保护级别 ): 1、 保护评价区域空气环境质量，使其符合 环境空气质量标准（ GB3095-2012）二级标准。 2、保护评价区域声环境质量，使其符合声环境质量标准（ GB3096-2008） 2、 4a类 标准；控制噪声影响，减少对周边环境的干扰。 3、 距离项目最近的敏感点是 广铝、远大总部经济大厦用地 厂界南侧 43m的 致远小区，详见附图二。 - 10 - 评价适用标准 环 境 质 量 标 准 1、地表水环境质量标准 (GB3838-2002)IV 类标准： pH69； CODCr30mg/L；BOD56mg/L；氨氮 1.5mg/L， 石油类 0.5mg/L， LAS0.3mg/L，总磷 0.3mg/L； 2、环境空气质量标准（ GB3095-2012）二级标准（ 1小时标准值： SO20.500mg/m3，NO20.200mg/m3； 24小时标准值： PM100.150mg/m3）； 3、声环境质量标准 (GB3096-2008)2、 4a类 标准 （ 2类： 昼间 60dB(A)、 夜间 50dB(A)，4a类： 昼间 70dB(A)、 夜间 55dB(A)） 。 污 染 物 排 放 标 准 1、工业企业厂界环境噪声排放标准（ GB12348-2008） 2、 4 类 标准 （ 2 类： 昼间60dB(A)、夜间 50dB(A)， 4类： 昼间 70dB(A)、 夜间 55dB(A)） 。 总 量 控 制 指 标 本项目不设 废水、废气 总量控制指标。 - 11 - 建设项目工程分析 工艺流程简述 (图示 ): 本 项目 运营过程中主要的污染是冷却塔 和 VRV 室外机 工作噪声对 广铝、远大总部经济大厦 内部以及 外界环境的影响。 主要污染工序 : 一、建设施工期污染工序 本项目只涉及设备安装，其施工期的影响在 广铝、远大总部经济大厦 已 批复的环评报告书上作了分析，本评价不再重复 。 二、营运期污染工 序 1、废气 本项目冷却塔 不产生废气 。 2、废水 本项目冷却塔工作过程中 循环 冷却水 蒸发损耗，需补充新鲜水，不外排污水 。 3、 固体废弃物 本项目冷却塔调整不 产生 固体废弃物 。 4、 噪声 本项目冷却塔 和 VRV室外机 运行时会产生噪声，它们 放置在裙楼楼顶产生的噪声 主要影响对象是项目的 东塔和西塔 的塔楼 低层办公楼的影响 ，同时还有对 广铝、远大总部经济大厦 用地 场 界的 声环境 产生影响 。 （ 1）冷却塔和 VRV室外机 的分布情况 冷却塔和 VRV室外机 的分布情况详见表 2和表 3。 本项目冷却塔均放置在裙楼顶层中部， 5 台冷却塔呈南北走向摆放 ， 三台大冷却塔（ CEF-900A型号） 从北往南依次编号 、 、 ，两台小冷却塔 （ CEF-200A型号） 编号为 、 。 10台 VRV室外机 放置在裙楼楼顶冷却塔区域的南侧，按 顺序 编号为 V1-V10。冷却塔区域和 VRV区域 具体分布见附图 三 。 另外 60台 VRV室外机分布在西塔 15层和 29层（各 24台）和西塔楼顶（ 12台）。 （ 2）冷却塔噪声源强 根据建设单位提供的冷却塔说明书相关资料， 该冷却塔的噪声值分 3 个不同位置的噪声值，第一是距离冷却塔当量直径（ R）、高 1.5m处的噪声值；第二是距离冷却塔 10m（ T）、 - 12 - 高为 1.5m 处的噪声值；第三是出风口当量直径处（ P）的噪声值。噪声值的具体位置见下图。本项目采用的冷却塔的噪声值见 下表 。 表 9 冷却塔情况列表 编号 台数 型号 测点 R （当量直径处） 测点 P （出风口当量直径处） 测点 T （ 10m处） 、 、 3 CEF-900A 67 75 59 、 2 CEF-200A 63 67 54 （ 3） VRV室外机 噪声源强 根据建设单位提供的资料，本项目 统一 采用的 VRV室外机 型号为 RAS-1400FSN6Q，单台室外机的 噪声源强为 66dB(A)。 - 13 - 建设项目主要污染物产生及 预计 排放情况 内容 类型 排放源 (编号 ) 污染物 名称 处理前产生浓度及 产生量 处理后排放浓度及 排放量 大 气 污 染 物 水 污 染 物 固 体 废 物 噪 声 1#冷却塔 噪声 54-59dB（ A） 工业企业厂界环境噪声排放标准（ GB12348-2008） 2、4类标准（北边界 4类，东、南、西边界 2类） 塔楼边界： 声环境质量标准(GB3096-2008)2类标准 2#VRV室外机 66dB（ A） 其他 主要生态影响 (不够时可附另页 ): 本项目 只 涉及 冷却塔安装，对周围生态影响不大，冷却塔安装完成后将加强裙楼楼顶绿化，增加项目绿化面积。 - 14 - 环境影响分析 施工期环境影响分析 : 本项目冷却塔安装的施工期影响分析在该大厦批复的环评报告书中已有论述，这里不再重复。 营运期环境影响分析 : 一、废气影响分析及防治措施 本项目调整后不 排放 废气， 只有冷却塔蒸发的水蒸气， 不会对周围大气环境产生不良影响 。 二、水环境影 响分析及防治措施 本项目调整后 不排放 废水，不会对周围水环境产生不良影响 。 三、 固体废物分析及防治措施 本项目调整后 产生 固体废物，不会对周围环境产生不良影响 。 四、 噪声影响分析和防治措施 （一）冷却塔和 VRV室外机 放置在裙楼楼顶对东、西塔楼边界的影响分析 （ 1）各台冷却塔以及各台 VRV室外机 到东、西塔边界如下表： 表 10 各冷却塔 到 塔楼边界的距离列表 编号 型号 距离西塔边界 （ m） 距离东塔边界 （ m） CEF-900A 17.5 17.5 CEF-900A 17.7 17.7 CEF-900A 17.9 17.9 CEF-200A 17.5 23.0 CEF-200A 23.0 17.5 裙楼顶层中部南侧放置了 10台 VRV室外机 ，按照从北向南和从西往东的排序，把 10台 VRV编号为 V1V10，各 VRV室外机 到 东西塔楼的距离如下表： 表 11 VRV室外机到塔楼 边界的距离汇总表 编号 型号 距离西塔边界 （ m） 距离东塔边界 （ m） V1 RAS-1400FSN6Q 17.0 21.3 V2 RAS-1400FSN6Q 21.3 17.0 V3 RAS-1400FSN6Q 17.0 21.3 V4 RAS-1400FSN6Q 21.3 17.0 - 15 - V5 RAS-1400FSN6Q 15.5 24.2 V6 RAS-1400FSN6Q 17.2 22.5 V7 RAS-1400FSN6Q 19.0 20.7 V8 RAS-1400FSN6Q 20.7 19.0 V9 RAS-1400FSN6Q 22.5 17.2 V10 RAS-1400FSN6Q 24.2 15.5 （ 2）各 噪声源 到预测点的距离 本次评价选取了东塔和西塔塔楼边界与裙楼交界处正中间各一个 点作为噪声影响预测点， 因为本项目冷却塔 和 VRV室外机总体 呈南北走向排成一列摆放，东、西塔楼 边界与裙楼交界处正中间 也是上述 成 一列 摆放 噪声源的中间位置，受到各冷却塔和 VRV室外机的影响最大，因此，选择 东塔和西塔塔楼边界与裙楼交界处正中间各一个点作为噪声影响预测点 是合理的。 根据以上分析， 其中西塔的为预测点 1，东塔的为预测点 2，具体 位置 见附图三 。 各冷却塔到预测点的距离如下表： 表 12 各冷却塔 到各 噪声预测点的距离列表 编号 型号 预测点 1（ m） 预测点 2（ m） CEF-900A 22.2 22.2 CEF-900A 19.3 19.3 CEF-900A 17.9 17.9 CEF-200A 18.6 23.3 CEF-200A 23.3 18.6 各 VRV室外机 到 上述预测点的距离见下表： 表 13 VRV室外机 到 各预测点的距离汇总表 编号 型 预测点 1（ m） 预测点 2（ m） V1 RAS-1400FSN6Q 19.5 23.4 V2 RAS-1400FSN6Q 23.4 19.5 V3 RAS-1400FSN6Q 20.4 24.2 V4 RAS-1400FSN6Q 24.2 20.4 V5 RAS-1400FSN6Q 20.8 28.2 V6 RAS-1400FSN6Q 22.2 26.7 V7 RAS-1400FSN6Q 23.6 25.1 V8 RAS-1400FSN6Q 25.1 23.6 V9 RAS-1400FSN6Q 26.7 22.2 V10 RAS-1400FSN6Q 28.2 20.8 （ 3）预测源强 冷却塔源强选取测点 T的源强为参考， VRV室外机 采用说明书上的噪声源强。 （ 4）预测时段 - 16 - 冷却塔只在昼间运作， 、 、 号冷却塔为东塔办 公区域中央空调冷却塔，使用小时数是 10小时（ 8:00-18:00）， 、 号冷却塔为裙楼商业餐饮区中央空调冷却塔，使用小时数为 12 小时（ 10:0022:00）。 VRV 为西塔办公区使用的空调系统，运行时间约 10 小时（ 8:00-18:00）。 （ 5）预测模式、预测指标及其评价标准 根据导则中点源的计算公式和上述设备噪声源强计算在平面上冷却塔和 VRV 室外机对东、西塔楼预测点的贡献值，并计算叠加背景值（参考环评报告书中东、西边界现状监测值）后的预测值，评价标准是声环境质量标准（ GB3096-2008） 2类昼间 标准。 （ 6）预测结果如下表： 表 14 冷却塔和 VRV噪声对预测点的贡献值计算 结果 预测点 冷却塔噪声对预测点的贡献值 VRV噪声对预测点的贡献值 V1 V2 V3 V4 V5 V6 V7 V8 V9 V10 1 52.07 53.29 5 .94 48.61 46.65 40.20 38.61 39.81 38.32 39.64 39.07 38.54 38.00 37.47 36.99 2 52.07 53.29 53.94 48.61 46.65 38.61 40. 0 8.32 39.81 36.99 37.47 38.00 38.54 39.07 39.64 表 15 预测点的预测值计算结果 预测点 各噪声源对预测点的 噪声贡献值叠加 昼间噪声现状 监测值 预测点噪声预 测值 声环境质量标准（ GB3096-2008） 2类昼间标准 1（ 西塔边界 ） 59.12 60.50 62.87 60 2（东塔边界） 59.12 62.85 64.38 60 （ 7）预测结果评价 根据上述预测结果，本项目各冷却塔和 VRV室外机 对东、西塔楼的边界的噪声贡献值能达到声环境质 量标准（ GB3096-2008） 2类昼间标准（ 60dB(A)），由于现状监测的噪声超标，因此噪声叠加后是超过声环境质量标准（ GB3096-2008） 2 类昼间标准（ 60dB(A)）。冷却塔夜间不工作，不会对周围产生影响。 （二）冷却塔和 VRV室外机 放置在裙楼楼顶对 广铝、远大总部经济大厦 用地场界 南、北边界的影响分析 （ 1）各台冷却塔到 广铝、远大总部经济大厦 用地场界 南、北边界的距离 如下表 ： 表 16 各冷却塔 到 场界南 、 北边界 的距离 列表 编号 型号 距离用地北边界 （ m） 距离用地南边界 （ m） CEF-900A 33.5 49.5 CEF-900A 39.8 43.2 CEF-900A 46.1 36.9 - 17 - CEF-200A 52.7 30.3 CEF-200A 52.7 30.3 各 VRV室外机 到 广铝、远大总部经济大厦 用地场界 南 、 北边界的距离如下表： 表 17 VRV室外机到 场界南 、 北边界 的距离汇总表 编号 型号 距离用地北边界 （ m） 距离用地南边界 （ m） V1 RAS-1400FSN6Q 57.9 27.7 V2 RAS-1400FSN6Q 57.9 27.7 V3 RAS-1400FSN6Q 59.6 26.0 V4 RAS-1400FSN6Q 59.6 26.0 V5 RAS-1400FSN6Q 61.4 21.6 V6 RAS-1400FSN6Q 61.4 21.6 V7 RAS-1400FSN6Q 61.4 21.6 V8 RAS-1400FSN6Q 61.4 21.6 V9 RAS-1400FSN6Q 61.4 21.6 V10 RAS-1400FSN6Q 61.4 21.6 （ 2）各 噪声源 到预测点的距离 本次评价选取了 广铝、远大总部经济大 厦 用地场界 南、北边界作为边界噪声预测点 ，其中北边界的预测点为预测点 3，南边界预测点为预测点 4，具体位置见附图三。 各冷却塔到预测点的距离如下表： 表 18 各冷却塔到预测点的距离列表 编号 型号 预测点 3 （北边界）（ m） 预测点 4 （南边界）（ m） CEF-900A 33.5 49.5 CEF-900A 39.8 43.2 CEF-900A 46.1 36.9 CEF-200A 52.7 30.3 CEF-200A 52.7 30.3 各 VRV室外机 到 预测点的距离如下表： 表 19 VRV室外机到 预测点 的距离 列 表 编号 型号 预测点 3 （北边界）（ m） 预测点 4 （南边界）（ m） V1 RAS-1400FSN6Q 57.9 27.7 V2 RAS-1400FSN6Q 57.9 27.7 V3 RAS-1400FSN6Q 59.6 26.0 V4 RAS-1400FSN6Q 59.6 26.0 V5
