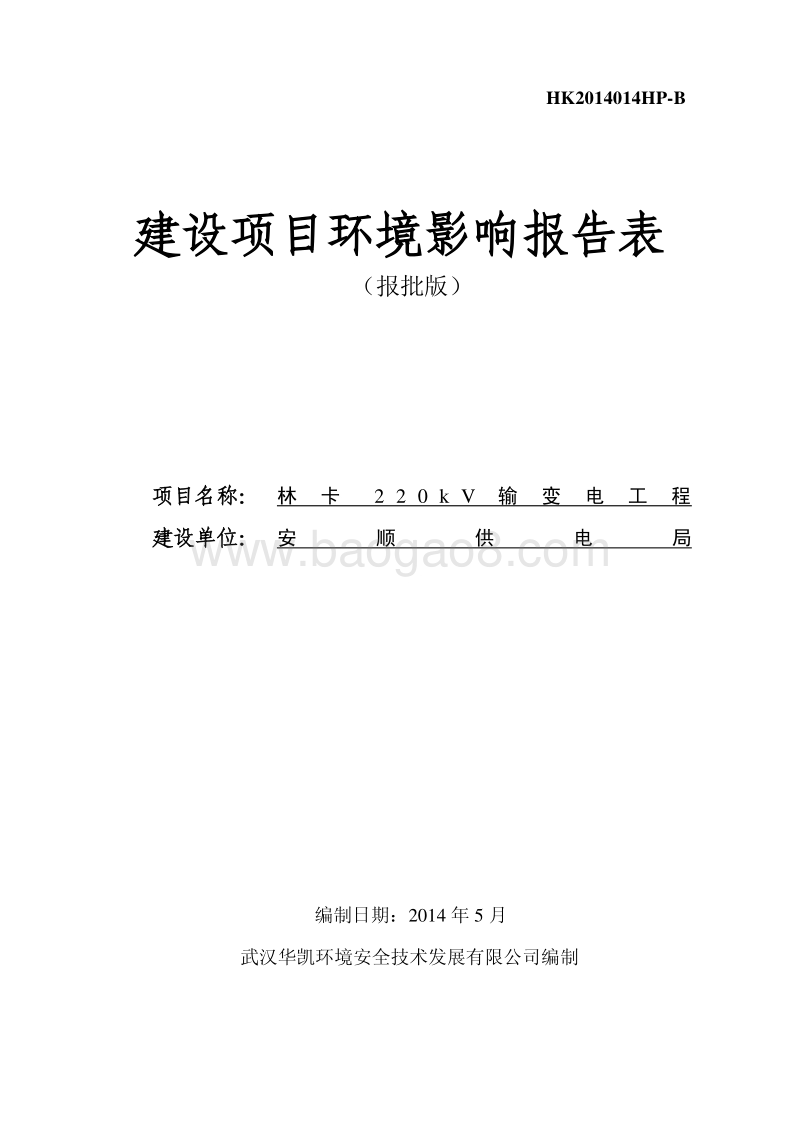

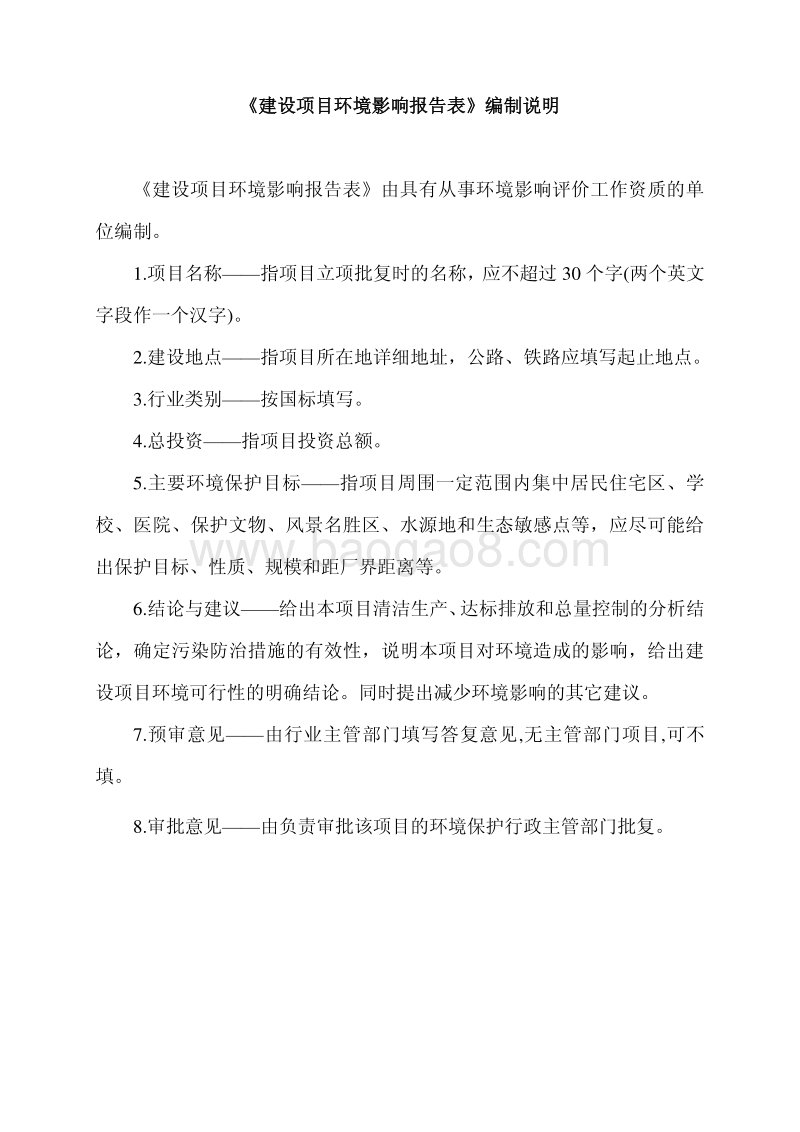

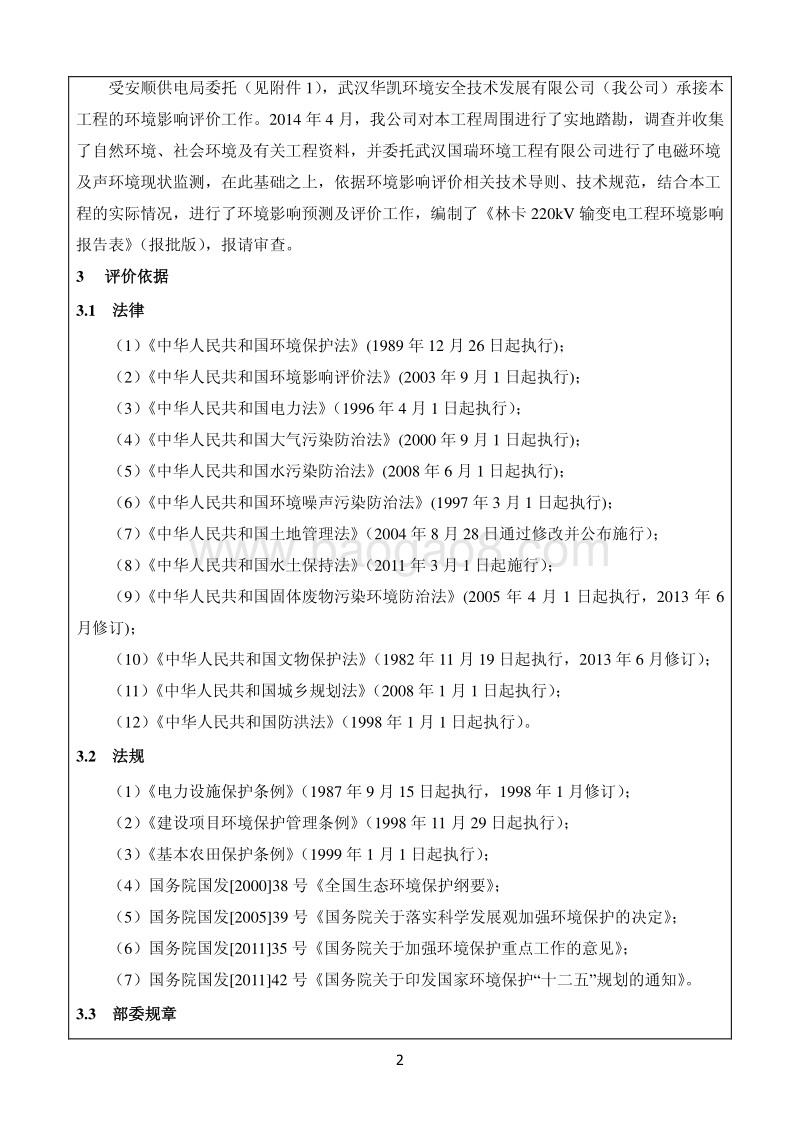

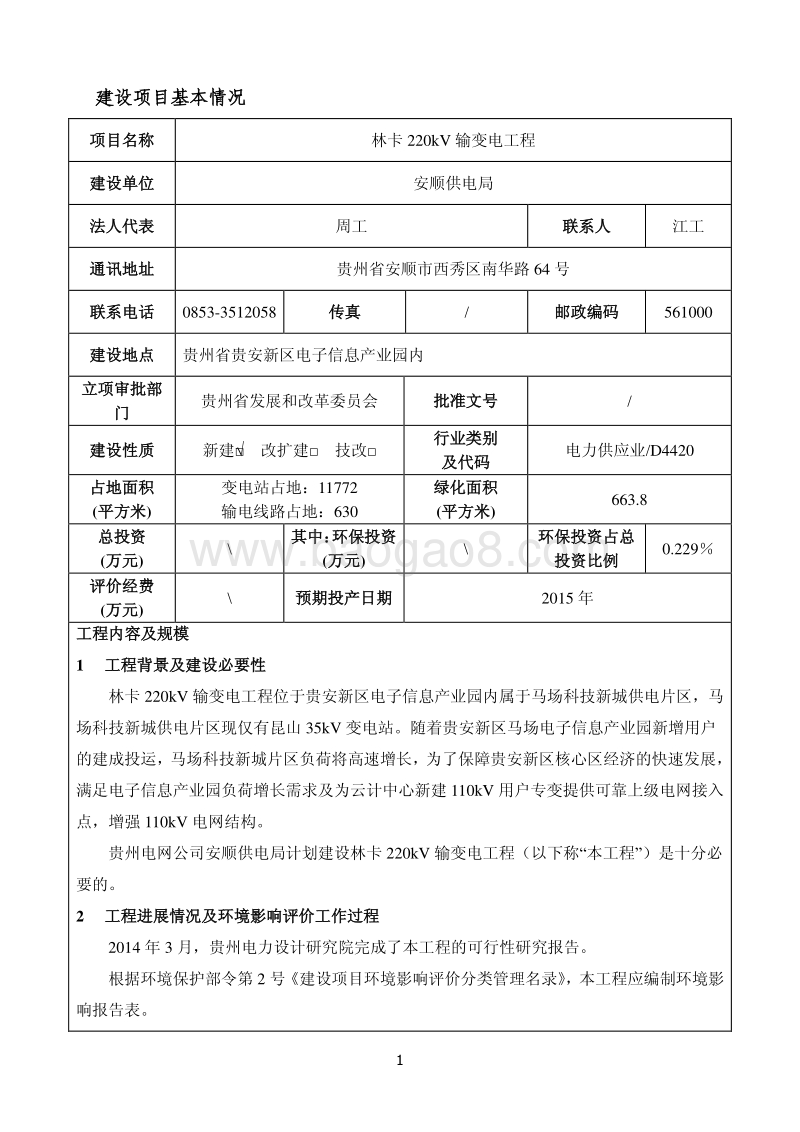

HK2014014HP-B 建设项目环境影响报告表 （ 报批 版） 项目名称： 林卡 220 k V 输变电工 程 建设单位： 安 顺 供 电 局 编制日期： 2014 年 5 月 武汉华凯环境安全技术发展有限公司编 制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1.项目名称 指项目立项批复时的名称，应不超过 30 个字 (两个英文字段作一个汉字 )。 2.建设地点 指项目所在地详细地址，公路、铁路应填写起止地点。 3.行业类别 按国标填 写。 4.总投资 指项目投资总额。 5.主要环境保护目标 指项目周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6.结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防 治 措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其它建议。 7.预审意见 由行业主管部门填写答复意见 ,无主管部门项目 ,可不填。 8.审批意见 由负责审批该项目的环境保护行政主 管部门批复。 1 建设项目基本情况 项目名称 林卡 220kV 输变电工程 建设单位 安顺供电局 法人代表 周 工 联系人 江 工 通讯地址 贵州省安顺市西秀区 南华路 64 号 联系电话 0853-3512058 传真 / 邮政编码 561000 建设地点 贵州省贵安新区 电子信息产业园内 立项审批部门 贵州省 发展和改革委员会 批准文号 / 建设性质 新建 改扩建 技改 行业类别 及代码 电力供应业 /D4420 占地面积 (平方米 ) 变电站占地： 11772 输电 线路占地： 630 绿化面积 (平方米 ) 663.8 总投资 (万元 ) 其中：环保投资(万元 ) 环保投资占总投资比例 0.229 评价经费 (万元 ) 预期投产日期 2015 年 工程内容及规模 1 工程背景及建设必要性 林卡 220kV 输变电工程 位于 贵安新区电子信息产业园内属于马场科技新城供电片区 ， 马场科技新城供电片区 现 仅有 昆山 35kV 变 电站 。 随着 贵安新区 马场电子信息产业园 新增用户的建成投运 ，马场科技新城片区负荷将高速增长，为了保障贵安新区核心区经济的快速发展 ，满足电子信息产业园负荷 增长 需求及 为 云 计中心新建 110kV 用户专变提供可靠上级电网接入点，增强 110kV 电网结构。 贵州电网公司安顺供电局 计划建设 林卡 220kV 输变电工程 （以下称 “本工程 ”） 是十分必要的 。 2 工程进展情况及环境影响评价工作过程 2014 年 3 月， 贵州 电力设计研究院 完成了本工程的可行性研究报告。 根据环境保护部令第 2 号建设项目环境影响评价分类管理名录，本工程应编制环境影响报告表。 2 受 安顺 供电局委托（见附件 1），武汉华凯环境安全技术发展有限公司（我公司）承接本工程的环境影响评价工作。 2014 年 4 月，我公司对本工程周围进行了实地踏勘， 调查并收集了自然环境、社会环境及有关工程资料，并委托 武汉国瑞环境工程有限公司 进行了电磁环境及声环境现状监测，在此基础之上，依据环境影响评价相关技术导则、技术规范，结合本工程的实际情况，进行了环境影响预测及评价工作，编制了 林卡 220kV 输变电工程 环境影响报告表 （ 报批 版） ，报请审 查 。 3 评价依据 3.1 法律 （ 1）中华人民共和国环境保护法 (1989 年 12 月 26 日起执行 )； （ 2）中华人民共和国环境影响评价法 (2003 年 9 月 1 日起执行 )； （ 3）中华人民共和国电力法（ 1996 年 4 月 1 日起执行）； （ 4）中华人民共和国大气污染防治法 (2000 年 9 月 1 日起执行 )； （ 5）中华人民共和国水污染防治法 (2008 年 6 月 1 日起执行 )； （ 6）中华人民共和国环境噪声污染防治法 (1997 年 3 月 1 日起执行 )； （ 7）中华人民共和国土地管理法（ 2004 年 8 月 28 日通过修改并公布施行）； （ 8）中华人民共和国水土保持法（ 2011 年 3 月 1 日起施行）； （ 9）中华人民共和国固体废物污染环境防治法 (2005 年 4 月 1 日起执行 ， 2013 年 6月修订 )； （ 10）中华人民共和国文物保护法（ 1982 年 11 月 19 日起执行， 2013 年 6 月修订）； （ 11）中华人民共和国城乡规划法（ 2008 年 1 月 1 日起执行）； （ 12）中华人民共和国防洪法（ 1998 年 1 月 1 日起执行）。 3.2 法规 （ 1）电力设施保护条例（ 1987 年 9 月 15 日起执行， 1998 年 1 月修订）； （ 2）建设项目环境保护管理条例（ 1998 年 11 月 29 日起执行）； （ 3）基本农田保护条例（ 1999 年 1 月 1 日起执行）； （ 4）国务院国发 200038 号全国生态环境保护纲要； （ 5） 国务院国发 200539 号国务院关于落实科学发 展观加强环境保护的决定； （ 6） 国务院国发 201135 号国务院关于加强环境保护重点工作的意见； （ 7） 国务院国发 201142 号国务院关于印发国家环境保护 “十二五 ”规划的通知 。 3.3 部委规章 3 （ 1）环境保护部令第 2 号建设项目环境影响评价分类管理名录； （ 2） 国家环境保护总局办公厅文件 环办 200465 号关于简化建设项目环境影响评价报批程序的通知； （ 3）国家环境保护局令 第 18 号电磁辐射环境保护管理办法。 （ 4）环境保护部 环发 201298 号 关于切实加强风险防 范严格环境影响评价管理的通知； （ 5）环境保护部 环发 201277 号 关于进一步加强环境影响评价管理防范环境风险的通知； （ 6）环境保护部办公厅 环办 2012131 号 关于进一步加强输变电类建设项目环境保护监管工作的通知 ； （ 7）环境保护部办公厅 环办 2013103 号 关于印发建设项目环境影响评价政府信息公开指南（试行）的通知。 3.4 环境影响评价技术规范 （ 1） 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24-1998)； （ 2） 环境影响评价技术导则 总纲 (HJ2.1-2011)； （ 3）环境影响评价技术导则 大气环境 (HJ2.2-2008)； （ 4）环境影响评价技术导则 地面水环境 (HJ/T2.3-1993)； （ 5）环境影响评价技术导则 生态影响 (HJ19-2011)； （ 6）环境影响评价技术导则 声环境 (HJ2.4-2009)； （ 7）辐射环境保护管理导则 电磁辐射监测仪器和方法 (HJ/T10.2-1996)； （ 8）辐射环境保护管理导则 电磁辐射环境影响评价方法与标准（ HJ/T10.3-1996） ； （ 9）交流输变电 工程电磁环境监测方法（试行） （ HJ681-2013） 。 3.5 行业规范 （ 1） 220 750kV 变电 站 设计 技术 规程（ DL/T5218-2012）； （ 2） 高压配电装置设计技术规程（ DL/T5352-2006） ； （ 3） 110kV 750kV 架空输电线路设计规范（ GB50545-2010） 。 3.6 评价标准 （ 1）声环境质量标准（ GB3096-2008）； （ 2）环境空气质量标准（ GB3095-2012）； （ 3）地表水环境质量标准（ GB3838-2002）； （ 4）高压交 流架空送电线无线电干扰限值（ GB15707-1995）； 4 （ 5） 建筑施工场界环境噪声排放标准（ GB12523-2011）； （ 6）工业企业厂界环境噪声排放标准（ GB12348-2008）。 3.7 评价范围 （ 1）工频电场、工频磁场 变电站：以站址为中心、半径 500m 范围区域内，重点为 100m 范围内。 输电线路：线路走廊外两侧各 30m 带状区域范围内。 （ 2）无线电干扰： 变电站：围墙外 2000m 范围内，重点为 100m 范围内。 输电线路：线路走廊两侧各 2000m 带状区域内 ，重点为 30m 范围内 。 （ 3）噪声 变电站：围墙外 200m 范围内。 输电线路：线路走廊外两侧各 30m 的带状区域。 （ 4）生态环境 变电站：围墙外 300m 范围内。 输电线路：线路走廊外两侧 300m 范围内。 4 工程概况 本工程 由林卡 220kV 变电站工程及配套 220kV 输电线路工程 组成 。具体内容 见表 1。 表 1 林卡 220kV输变电工程 规模及环评工作范围 项目组成 建设内 评价工作范围界定 林卡 220kV变电站 工程 本期建设规模 2240MVA 主变压器， 220kV出线 4 回，无功补偿容量为 26 8000kVar，终期建设规模 3240MVA 主变压器 （具备扩建第四台条件） ， 220kV 出线 8 回，无功补偿容量为368000kVar， 变电站为户内 GIS（主变户外） 布置，站区 面积 11772m2。 属于本次评价范围 配套 220kV输电线路工程 新建 后午 220kV变 南郊 220kV变双回 220kV线路 接入林卡 220kV 变线路 ，线路全长 约20.9+20.9km， 全线同塔双回架设 。 属于本次评价范围 4.1 林卡 220kV 变电站工程 概况 4.1.1 站址概况 林卡 220kV 变电站 站址 位于 贵安新区电子信息 产业园内 ， 拟建站址目前为 百马路建设工程混凝土搅拌站 及活动板房 ， 土地属于一般建设用地 。 变电站站址地理位置图见附图 1。 4.1.2 变电站建设规模及工程内容 5 林卡 220kV 变电站 本期建设规模为： （ 1）主变压器容量： 2240MVA。 （ 2） 220kV 出线： 架空 出线 4 回。 （ 3）无功补偿： 268000kVar 电容器。 林卡 220kV 变电站 终期建设规模为： （ 1）主变压器容量： 3240MVA。 （ 2） 220kV 出线： 8 回 ，在本期基础上预留 4 回 。 （ 3）无功补偿： 368000kVar 电容器。 4.1.3 变电站给排水 （ 1）给水 林卡 220kV 变电站由 百马路路边市政给 水管网引 入 。 （ 2）排水 林卡 220kV变电站采用雨污分流制排水系统。站内雨水经雨水口、检查井收集后排入站区 西侧百马路 市政雨水管网中， 生活污水采用一体化地埋式污水处理设备进行处理，用于站区绿化 。 4.1.4 变电站事故油池 变电站内变压器为了绝缘和冷却的需要，其外壳内装有大量变压器油，在发生事故或者检修失控时有可能引起变压器油泄漏，因此变电站设有事故油池，事故油池设在地下，变压器下铺一层卵石层，四周设有排油槽并与事故油池相连，一旦排油或漏油，所有 的油水将渗过卵石层并通过油槽到达集油池。本工程变电站总事故油池容积 为 60m，可以满足变压器绝缘油发生全部泄漏时不外溢。 4.1.5 变电站工程拆迁 根据工程可行性研究报告及现场踏勘， 拟建 站址 目前为百马路建设工程混凝土搅拌站及活动板房 ， 百马路建成后自行拆除， 无需拆迁的建构筑物。 4.2 配套 220kV 输电线路工程 概况 4.2.1 工程 规模 新建后午 220kV 变 南郊 220kV 变双回 220kV 线路 接入林卡 220kV 变线路 ，线路 均位于 贵州省贵安新区电子信息产业园内 。新建 220kV 线路长约 20.9+20.9km， 全线 同 塔双回路架 设 。 4.2.2 线路路径选择原则 根据本工程特点，线路路径选择原则如下： 6 （ 1） 根据贵州电力系统规划要求及本工程特点，综合考虑施工、运行条件，尽可能缩短线路长度，使线路路径走向合理。 （ 2） 尽可能避让森林风景区、保护区、减少林木砍伐、保护自然生态环境；并避让城镇规划区 。 （ 3） 尽可能避让或缩短通过严重覆冰地区和不良地质地段，提高安全可靠性，降低工程造价 。 （ 4） 尽可能避让主要厂矿企业，城镇人口密集地区和重要通信设施 。 （ 5） 尽可能避让拟建或者规划中的工程项目 。 （ 6） 尽可能靠近现有公路，以改善施工 、运行条件，同时应充分考虑地形、地质条件等因素对送电线路可靠性及经济性的影响 。 （ 7）综合协调、兼顾好本工程与沿线已建、规划的电力线路及其它设施关系。 4.2.3 线路路径走向及其合理性分析 （ 1）合理性分析 本工程 220kV 架空线路采用同塔双回的架线方式，减少了线路走廊范围； 线路路径尽可能避让了林木密集区、经济作物区，采用跨越设计，减少通道砍伐 ，减少了对现有植被的破坏，保护了自然生态环境， 同时线路避开了环境敏感地形， 减少了对环境的影响；线路尽量避开了人口密集区和工业厂房， 尽量少占用耕地和经济效益高的土地， 减 少了对公众的影响。本工程线路亦取得了贵州贵安新区管理委员会 规划管理局及农林水务局 的同意意见（见 附件5， 附件 7）， 因此，线路路径从环境保护角度而言是合理的。 4.2.4 杆塔、基础及导线对地距离 （ 1）导线对地及交叉跨越距离 导线对地及交叉跨越距离按照 110kV 750kV 架空输电线路设计规范（ GB50545-2010）进行控制，具体取值如表 2 所示。 表 2 220kV线路导线对地及交叉跨越最小允许距离 序号 项 目 220kV 线路 最小距离 备 注 1 导线对 居 民区地面 7.5 最大弧垂 2 导线对非居民区地面 6.5 最大弧垂 3 导线与建筑物之间最小垂直距 离 6.0 最大弧 垂 4 边导线对建筑物之间的最小距离 5.0 最大风偏 5 边导线与建筑物之间的水平距 2.5 无风情况 6 导线与树木之间的垂直距离 4.5 最大弧垂 7 导线与树木之间的净空距 离 4.0 最 大 风偏 8 导线与果树、经济作物及城市街道行道树距 离 3.5 最大弧垂 9 导线对公路最小垂直距离 8.0 最大弧垂 7 10 导线对 河流最小垂直 距离 （百年一遇洪水位） 4.0 最 大 弧垂 11 导线对电力线最小垂直距离 4.0 最大弧垂 4.2.5 工程拆迁 根据可行性研究报告及现场踏勘， 220kV 架空线路沿线不存在工程居民拆迁。本次环评要求从环保角度出发，在线路附近常年住人房屋处工频电场强度大于 4kV/m 或磁感应强度大于 0.1mT 时一律拆迁。 4.3 工程与产业政策及规划的相符性 本工程属于国家发展和改革委员会 第 21 号令产业结构调整指导目录（ 2011 年本） （ 2013年修正） 中的 “电网改造及建设 ”类项目，为 “鼓励类 ”项目，符合国家产业政策。 贵州省重大工程和重点项目建设工作领导小组 办公室 以 关于确认省重大工程和重点项目 “贵州电网 2014 年 110 千伏及以上输变电工程项目 ”建设内容的函 （附件 2）下达了 林卡220kV 输变电工程 的建设投资计划。 贵州贵安新区管理委员会 规划 建设管理 局 以 贵安新区规划建设管理局关于 的 复函 批复了本工程变电站站址 ，贵安新区规划建设管理局关于 征求意见函 的复函批复了本工程 输电线路的 方案（附件 5），因此，符合 贵安新区 城市总体规划。 综上所述，本工程与国家产业政策、 贵安新区 总体规划是相符的。 4.4 清洁生产原则的符合性 为了保障工程正常预运行及确保输变电工艺可靠，其设计选型及选用材质满足送电需要，能有效的减少和杜绝污染事故的发生。因此，工程符合清洁生产原则。 4.5 工程建设计划 本工程计划于 2015 年 建成 投产。 8 与本项目有关的原有污染情况及主要环境 问题 1 与本项目有关的原有污染源情况 林卡 220kV 输变电工程 属新建项目，因此不存在与本项目有关的原有污染源。 2 与本项目有关的原有主要环境问题 本工程为新建项目，不属于改扩建、技术改造或 者搬迁项目，因此，不存在与本项目有关的原有主要环境问题。 9 建设项目所在地自然环境、社会环境简况 1 自然环境简况 1.1 地形地貌 拟建 站 址 属 溶蚀残丘山前缓坡地貌形态 ， 场地西面及北面靠近丘体，东面紧临正在建设的百马路，南面靠近正在建设的 电子信息产业园公共租赁房 。 站址场地由一建好的搅拌站及部分回填土区域组成，地形较为平缓，总体呈西高东低趋势， 海拔高度在1266m1278m 之间，最大高差约 12m，场地稳定性好，适宜建站。 线路所经地区主要以山地、 丘陵 为主，山地占 70%，丘陵 占 30%。本工程拟建站址、输 电线路实景现状照片详见图 1。 图 1 拟建站址、输电线路的实景现状照片 1.2 地质 根据区域地质资料，场区构造单元属杨子准地台 -黔南台陷 -贵定南北向构造变形区，出露地层为三叠系下统安顺组（ T1a），地层呈单斜层状产出。场地内及附近没有区域性断裂通过，场地稳定。受地质构造作用及风化作用影响，场地内岩体较破碎，站址影响范围内未发现对场地稳定性具颠覆性的不良地质作用，场地适宜建设变电站。 林卡 220kV 变电站 站址地形地貌 新建 220kV 输电线路途经区域 地形地貌 新建 220kV 输电线路途经区域 地形地貌 10 根据国家标准建筑抗震设计规范（ GB50011-2010），站 址抗震设防烈度为 6 度， 设计地震分组第二组，设计基本地震加速度为 0.05g， 类场地地震特征周期为 0.35 秒。 经过勘察，本场地内未发现土洞、溶洞、塌陷、沟滨等不良地质作用，在钻探深度范围内亦未发现有断裂通过迹象，场地稳定，场地适宜建设变电站。 1.3 水文 本 工程 变电站及线路附近无大、中型地表水体，沿线不涉及饮用水源保护区 ， 线路跨越无名水库（水塘）为类水体，主要农业灌溉用水，线路一档跨越，不在水体中立塔，不会污染水体。 1.4 气候特征 工程所在区域属于暖温冬干型，为高原型北亚热带温和湿润季风气候，冬无严寒 ，夏无酷暑，无霜期长，雨热同季。全县常年平均气温 15.0 。当地气候详细特征见表 3。 表 3 气候特征一览表 项目 特征值 多年平均气 温 （ ） 15.0 多年最高气温（ ） 40 多年最低气温（ ） 10 多年平均相对湿度（ %） 78 多年平均降水量（ mm） 1129.5 多年平均风速（ m/s） 5 多年主导风向 NE 1.5 植被 本工程站址 由一建好的搅拌站及部分回填土区域组成，无明显植被覆盖 。线路沿线植被主要为 松树、 柏 树等自然植被 。 本工程变电站及 输电线路周围评价范围内无自然保护区、森林公园区域。建设区域不涉及国家级、省级珍稀保护动植物。 林卡 220kV变电站周围及输电线路沿线植被覆盖情况参见图 1。 1.6 水土保持现状 本工程建设区水土流失方式以降水及地表径流冲刷为主，土壤侵蚀类型主要为水力侵蚀，以面蚀为主。水土流失程度以微度、轻度为主。 2 社会环境简况 林卡 220kV变电站位于贵安新区，新区地处贵州省域地理中心，位于贵阳市环城高速和安顺市环城高速之间，东至贵阳城区，西至安顺城区，北至斯拉河，南至长江水系 11 与珠江水系分水岭，行政总面积约 1865km2，其地理轮廓呈矩形状。 3 环境保护目标 根据可行性研究报告及现场踏勘资料， 本工程生态评价范围内不涉及自然保护区、世界文化和自然遗产地等特殊生态敏感区，也不涉及风景名胜区、森林公园、地质公园、原始天然林、珍稀濒危野生动植物天然集中分布区等重要生态敏感区 。 本工程线路附近无居民点，变电站南侧正在建设电子信息产业园公共租赁房 ， 因此，本功能主要环境保护目标为在建的公共租赁房， 具体如表 4 及图 2 所示。 表 4 本工程环境敏感点汇总表 序号 名称 性质及功能 方位及最近距离 影响因子 规模 /备注 一、 林卡 220kV 变电站 1 在建租赁 房 居民区 南侧 ： 约 30m E、 H、 R、 N 在建 二、配套 220kV 输电线路 1 无名水库（水塘） 线路跨越 施工影响 线路一档跨越水 库 ，不在水体中立塔。 注： 1、 E-工频电场， H-工频磁场， R-无线电干扰， N-噪声 2、经现场勘查，水务部门文件中的无名水库实为水塘。 图 2 本工程拟建站址与周围环境敏感点位置关系图（监测布点图） 12 图 3 本工程拟建 线路 与 无名水库 （水塘） 位置关系图 13 评价适用标准 环境质量标准 1.大气环境 根据本工程所在区域的环境现状， 位于农村地区执行环境空气质量标准(GB30952012) 中二类标准 。 2.声环境 根据 城市区域环境噪声适用区划分技术规范 及本工程所经区域现状， 评价范围内 经过农村地区执行声环境质量标准（ GB3096-2008） 1 类标准，其它区域 执行声环境质量标准（ GB3096-2008） 2 类标准 ；邻近或跨越交通干线两侧 一定 区域内 （与 2 类区相邻为 30m，与 1 类区相邻为 45m）执行声环境质量标准（ GB3096-2008） 4a 类标准。 污染物排放或控制标准 1.工频电场、工频磁场及无线电干扰 工频电场、工频磁场及无线电干扰执行标准值参见表 5。 表 5 工频电场、工频磁场及无线电干扰评价标准值 项目 评价标准 标准来源 工频电场 居民区 4kV/m 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 （ HJ/T24-1998） 工频磁场 居民区 0.1mT 无线电干扰 53dB（ V/m） 0.5MHz、边导线（变电站围墙）外 20m 高压交流架空送电线无线电干扰 限值（ GB15707-1995） 2.噪声 施工期场界噪声执行建筑施工场界环境噪声排放标准 （ GB12523-2011）。 运行期厂界噪声执行工业企业厂界环境噪声排放标准（ GB12348-2008） 2类标准。 3.废水 运行期 生活污水经 一体化地埋式污水处理设备进行处理，用于站区绿化 。 4.废气 施工期 施工粉尘排放执行 大气污染物综合排放标准 (GB 16297 1996)无组织颗粒物排放标准 。 总量控 14 制指标 不涉及总量控制标准。 15 环境质量状况 1 建设项目所在地区域环境质量现状及主要环境问题 1.1 声环境质量现状 （ 1）监测布点 针对新建变电站站址 四周 、拟建 输电线路正下方 及 变电站四周环境保护目标 进行声环境现状监测和评价。 （ 2）监测时间、监测单位及监测条件 时间： 2014 年 4 月 11 日。 昼夜各监测一次。 条件：温度 2426 ，相对湿度 5758，晴天 ，风速 0.71.5m/s。 （ 3）监测 方法 监测方法：按声环境质量标准（ GB3096-2008）中的监测方法进行。 （ 4）监测仪器 监测仪器 ：声级计，具体仪器参数 详见 附件 8。 （ 5）结果分析 1） 林卡 220kV 变电站 林卡 220kV 变电站站址处噪声现状昼间值为 45.650.2dB（ A），夜间值为39.544.5dB（ A），满足声环境质量标准（ GB3096-2008） 2 类标准 。 林卡 220kV 变电站周围环境敏感点 的 噪声现状值昼间为 48.9dB（ A），夜间为 43.5dB（ A），满足声环境质量标准（ GB3096-2008） 2 类标准。 2） 配套 220kV 输电线路 输电线路 正下方 噪声现状昼间监测值为 46.847.6dB(A)，夜间为 41.942.6dB（ A），满足声环境质量标准（ GB3096-2008） 1 类标准 。 1.2 电磁环境现状 （ 1）监测布点 工频电场、工频磁场、无线电干扰监测点位详见 图 2。 （ 2）监测时间及频次 监测时间： 2014 年 4 月 11 日。 监测频次：各点位晴好天气白天监测一次。 （ 3）监测环境 温度 2426 ，相对湿度 5758，晴天。 （ 4）监测方法 16 工频电场、工频磁场及无线电干扰监测按 交流输变电工程电磁环境监测方法 （试行） （ HJ681-2013） 和高压架空送电线、变电站无线电干扰测量方法（ GB/T 7349-2002）中推荐的方法进行。 无线电干扰监测频率为 0.5MHz。 （ 6）监测仪器 监测使用的仪器 ： FSH-3 频谱分析仪； HI-3604 工频场强计，具体仪器参数详见附件 8。 （ 7）监测结果分析 1）工频电场 拟建 林卡 220kV 变电站站址处工频电场 强度 为 2.36.7V/m， 变电站周围 环境敏感点的 工频电场 强度 为 3.3V/m。 拟建 输电线路正下方 的工频电场 强度 为 1.51.6V/m。 2）工频磁场 拟建 林卡 220kV 变电站 站址处磁感应强度为 1922nT，变电站周围环境敏感点 的 磁感应强度 均 为 13nT。 拟建 输电线路 正下方 的磁感应强度为 1014nT。 3）无线电干扰 拟建 林卡 220kV 变电站 站址处 0.5MHz 频率下无线电干扰值在 39.541.7dB（ V/m）之间 ； 变电站周围环境敏感点 0.5MHz 频率下无线电干扰值为 40.5dB（ V/m）。 拟建 输电线路 正下方 的 0.5MHz 频率下无线电干扰值 均 为 39.841.3dB（ V/m） 。 17 建设项目工程分析 主要污染工序： 1 工艺流程简述（图示 ） 在输送电能时，采用高压 （ 110kV 及以上） 输送可减少线路损耗，提高能源利用率。由于高压电能不能直接提供给工农业生产和人民生活使用，必须进行逐级降压。本工程将来自 220kV 输电线路的电能通过架空输电线路接入 220kV 变电站，通过站内的 220kV配电装置，经 220/10kV 变压器， 直接 降压为 10kV 电能，再经过 10kV 配电装置向周围变电站送出。 工程 施工期 在土建施工、设备安装等过程中可能会产生扬尘、施工噪声、施工废水等污染因子，同时会对局部的生态环境产生影响； 在运行期，变电和输电的过程中只是存在电压的变化和电 流的传输现象，没有其他生产活动存在，整个过程中无原材料、中间产品、副产品、产品存在，也不存在产品的生产过程 ，但 根据物理常识，电荷或者带电导体周围存在着电场，有规则地运动的电荷或者流过电流的导体周围存在着磁场，因此输变电工程在运行期由于电能的存在将会产生工频电场、工频磁场、无线电干扰以及电晕噪声。 图 4 林卡 220kV输变电工程 运行期工艺流程及产污图 18 图 5 林卡 220kV输变电工程 施工期工艺流程及产污图 2 污染源 分析 2.1 施工期 本工程施工期对环境产生的污染因子如下： （ 1）施工噪声：施工机械产生。 （ 2）施工扬尘：变电站场地平整以及设备运输过程中产生。 （ 3）施工废污水：施工废水及施工人员的生活污水。 （ 4）固体废弃物：变电站场地平整产生的弃方，施工过程中可能产生的建筑垃圾和生活垃圾。 （ 5）生态环境：变电站占用土地、破坏植被以及由此带来的水土流失等。 2.2 运行期 （ 1） 工频电场、工频磁场、无线电干扰 工频 即 指工业频率，我国输变电工业的工作频率为 50Hz，工频电场、工频磁场即指以 50Hz 交变的电场和磁场。 变电站内高压电气设备及导线在周围空间形成电、磁场，变电站内各种电气设备、导线都可产生局部电晕放电，构成电晕无线电干扰源从而产生无线电干扰。 输电线路在运行时，交变电流产生交变的电磁场，向空间传播电磁波，对环境的影响主要为工频电场、工频磁场。另外，输电线路的电晕放电、间隙放电（火花放电）等会引起无线电干扰。 （ 2） 噪声 变电站内的变压器及其冷却风扇运行会产生连续电磁性和机械性噪声，断路器、火花及电晕放电等会产生暂态的机械性噪声和电磁性噪声 ，变电站运行期产生的噪声可能对声环境及附近居民生活产生影响 。 19 输电线路 发生电晕时产生的噪声 ，可能对声环境及附近居民生活产生影响 。 （ 3） 废水 变电站及输电线路正常工况下，站内无工业废水产生。 林卡 220kV 变电站废水主要来源于 站内工作人员 的生活污水， 生活污水采用一体化地埋式污水处理设备进行处理后，用于站区绿化 。 （ 4） 事故变压器油 变电站内变压器等电气设备为了绝缘和冷却的需要，其外壳内装有变压器油，正常情况下变压器油不外排，在事故和检修过程中的失控状态下可能造成变压器油的泄漏。根据国家危险废物名录，变压器油属于具有毒性的危险废物，危险类别为 HW08 废矿物油，为了防止变压器事 故或检修过程中变压器油外泄污染地下水和土壤，本工程设置容积为 60m， 并采取了防渗漏处理，万一变压器油泄漏，直接排入总事故油池贮存。该容积可以满足最大一台变压器发生故障时变压器油不外溢的要求。 （ 5） 固体废弃物 本工程运行期无工业垃圾产生，产生的固体废弃物为变电站 工作人员 的生活垃圾 ，交由 环境卫生管理中心 处理 。 3 本 工程 环影响 特点 本工程为 220kV 高压输变电工程，其中变电站采用 户内 GIS（主变户外） 布置， 220kV输电线路采用 架空 方式出线 。 其环境影响特点是： （ 1） 施工期可能产生一定的环境空气、水环境、噪声 、固体废弃物以及生态环境影响，但采取相应的环境保护措施及生态恢复措施后，施工期的环境影响是短暂 可逆 的，污染类的环境影响随着本工程施工结束而消失，生态影响可在一定时间内逐渐恢复。 （ 2） 运行期主要为污染类环境影响，对生态影响很小。 环境 污染因子为工频电场、工频磁场、无线电干扰及噪声。对于 林卡 变电站，还存在生活污水和生活垃圾可能造成的不利环境影响。 20 项目主要污染物产生及预计排放情况 运行期 内容 类型 排放源 污染物 名称 处理前产生浓度 及产生量 排放浓度及排放量 大 气 污 染 物 无 无 / / 水 污 染 物 变电站内 工作人员 生活污水 最大 小时 生活污水 排放量约 0.32m3/h 生活污水采用一体化地埋式污水处理设备进行处理后，用于站区道路浇洒及绿化。 固 体 废 物 变电站内 工作人员 生活垃圾 2.5kg/d 交由 环境卫生管理中心处理 2.5kg/d 噪 声 变压器 噪声 65-75dB（ A） 50dB（ A） 导线 导线电晕放 电噪声 40-50dB（ A） 50dB（ A） 其 他 变电站投入运行后，将对站外环境产生工频电场、工频磁场、无线电干扰影响，但在变电站围墙外，工频电场、工频磁场以及 无线电干扰能够满足相应标准要求； 事故状态和检修时对变压器油处理不当可能引起油泄漏造成环境风险，变电站用地范围内设一个事故 油池，变压器下铺一卵石层，四周设有排油槽 并与事故油池相连，一旦排油或漏油，所有的油水将渗过卵石层并通过油槽到达事故 油池，然后经过真空净油机将油水进行净化处理，除去水份和杂质，油可以全部回收利用，剩余的废油渣和含油废水应由国家 许可的危险废物收集部门进行处理。 输电线路投入运行后， 线路边界附近环境产生工频电场、工频磁场、无线电干扰能够满足相应标准要求。 主要生态环境影响 工程占 用土地时破坏地表及植被，引起水土流失，产生一定的生态环境影响，在施工过程中应采取 相应的护坡、挡土墙、截水沟 等 水土保持措施，在工程完工后应在站内 及塔基周围可绿化地表进行绿化 ，将工程建设造成的不良生态影响降至最小。 21 环境影响分析 施工期环境影响分析 1 施工工艺 1.1 变电站工程 1.1.1 变电站土建施工方案 （ 1）土地平整 根据工程可行性研究报告， 林卡 220kV 变电站 站内 三通一平 及钢筋混凝土扩展基础挡土墙、护坡基础、建筑基础 需要挖土方量为 7292m3，填土方量为 212m3，多余土石方用于 部分 修筑站区四周护 坡填土 ， 剩余土方运至 电子 信息产业园指定位置 。 （ 2）地基基础 拟建筑物下伏地层为 素填土和 白云岩 ， 场地无断裂构造存在，地形平稳，底层连续，场地可塑红粘土不宜作持力层，中风化白云岩适宜作为基础持力层，推荐承载力特征值为 2500kPa。基础形式采用柱基础和桩基础 。 1.1.2 施工营地、站场布置情况 本站施工原则上全部在征地范围内进行，若围墙内用地紧张，可考虑租用附近空旷地方作为施工用地。 1.1.3 施工方案 （ 1）土石方工程与地基处理方案 土建工程地基处理方案包括场地平整、排水沟基础、设备支架基础、主变基础开挖回填碾压处理等。 首先将填方区的填土分层夯实填平，平整到设计标高。挖方区按设计标高进行开挖，开挖宜从上到下分层分段依次进行，随时作一定的坡度以利泄水。 场地平整时宜避开雨季施工，严禁大雨天进行回填施工，并应做好防雨及排水措施。 土石方工程主要包括排水沟及沟渠面加固。 （ 2）混凝土工程 为了保证混凝土质量，工程开工以前，掌握近期天气情况，尽量避开大的异常天气，做好防雨措施。基础施工期，以先打桩、再开挖、后做基础为原则。 （ 3）电气施工 站区建筑物内的电气设备视土建部分进展情况机动进入，但须以保证设备的安全为前 提。另外，须与土建配合的项目，如接地母线敷设、电缆通道安装等可与土建同步进行。 22 （ 4）设备安装 电气设备一般采用吊车施工安装。在用吊车吊运装卸时，除一般平稳轻起轻落外，尚需严格按厂家设备安装及施工技术要求进行安装，特别是 PT（电压互感器）、 CT（电流互感器）、变压器设备要加倍小心。 1.2 输电线路工程 1.2.1 施工准备 施工准备阶段主要是施工备料及施工道路的建设。工程所需砂、石材料均为当地购买，采用汽车、人力两种运输方式。 1.2.2 塔基基础施工方案 在 塔基 基坑开挖前要熟悉施工图及施工技术手册，了解 工程建 设 尺寸等要求。对于杆塔基础的坑深，应以设计图纸的施工基面为基础，若设计无施工
