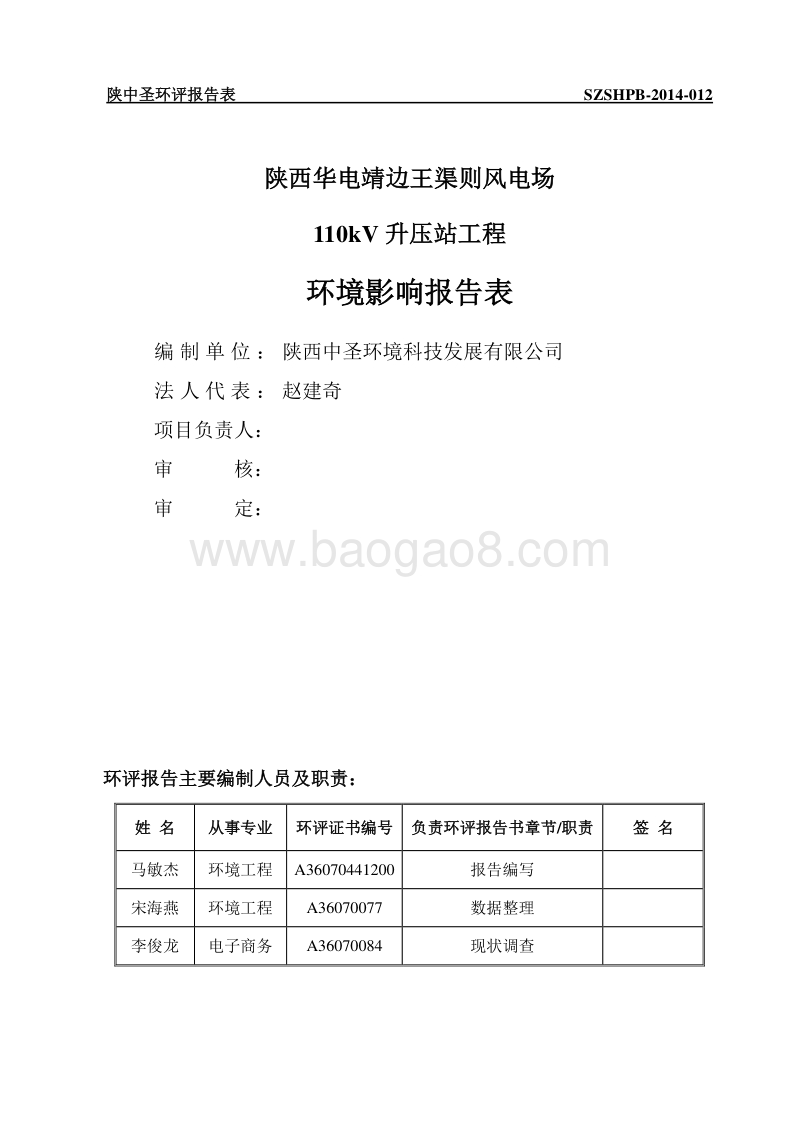

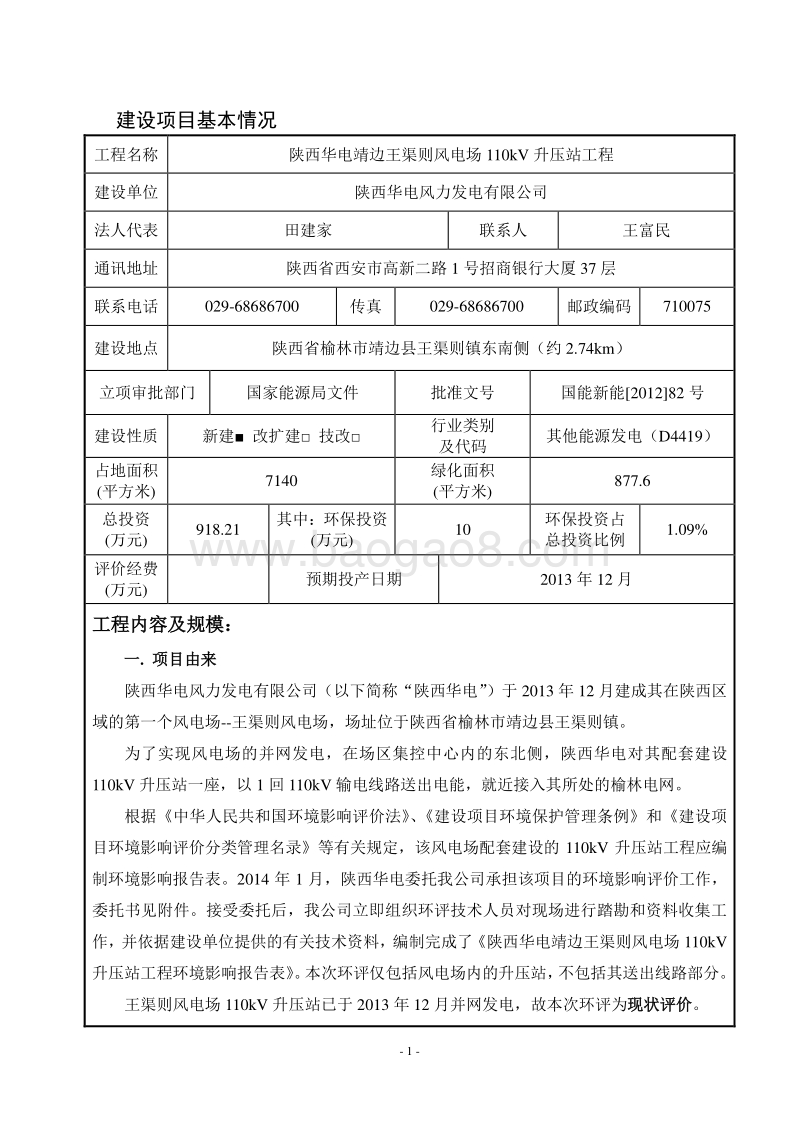

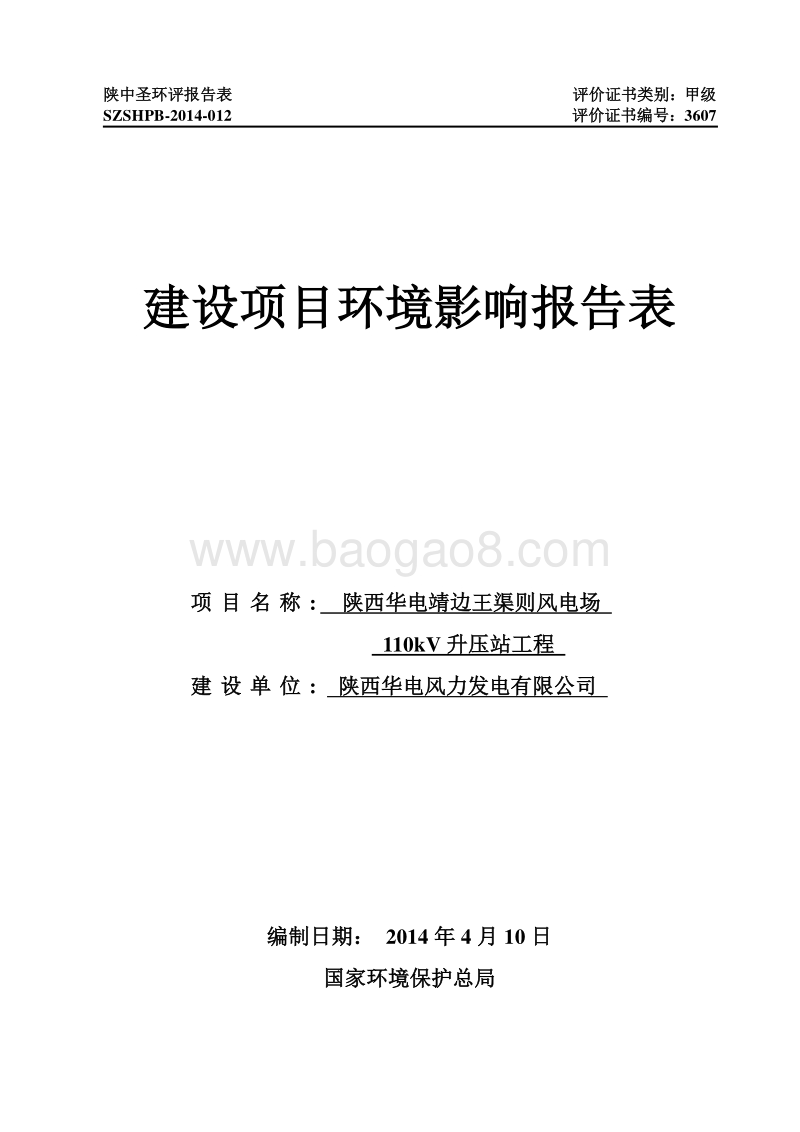

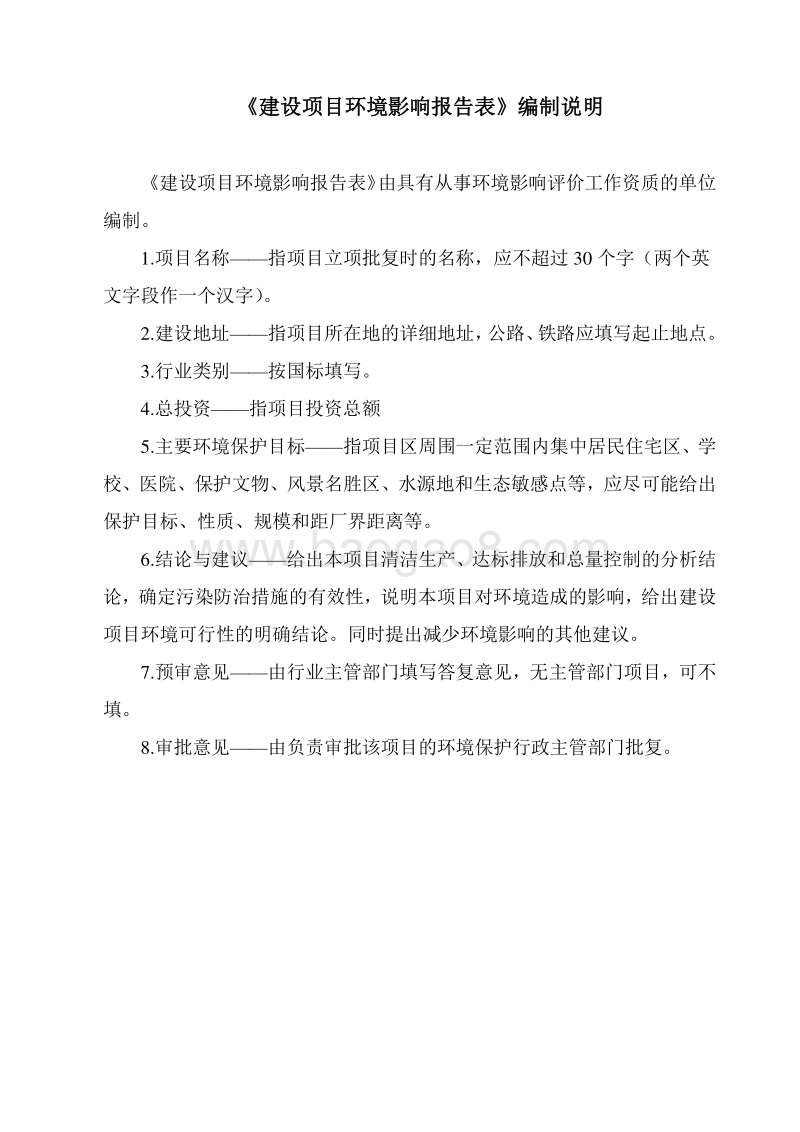

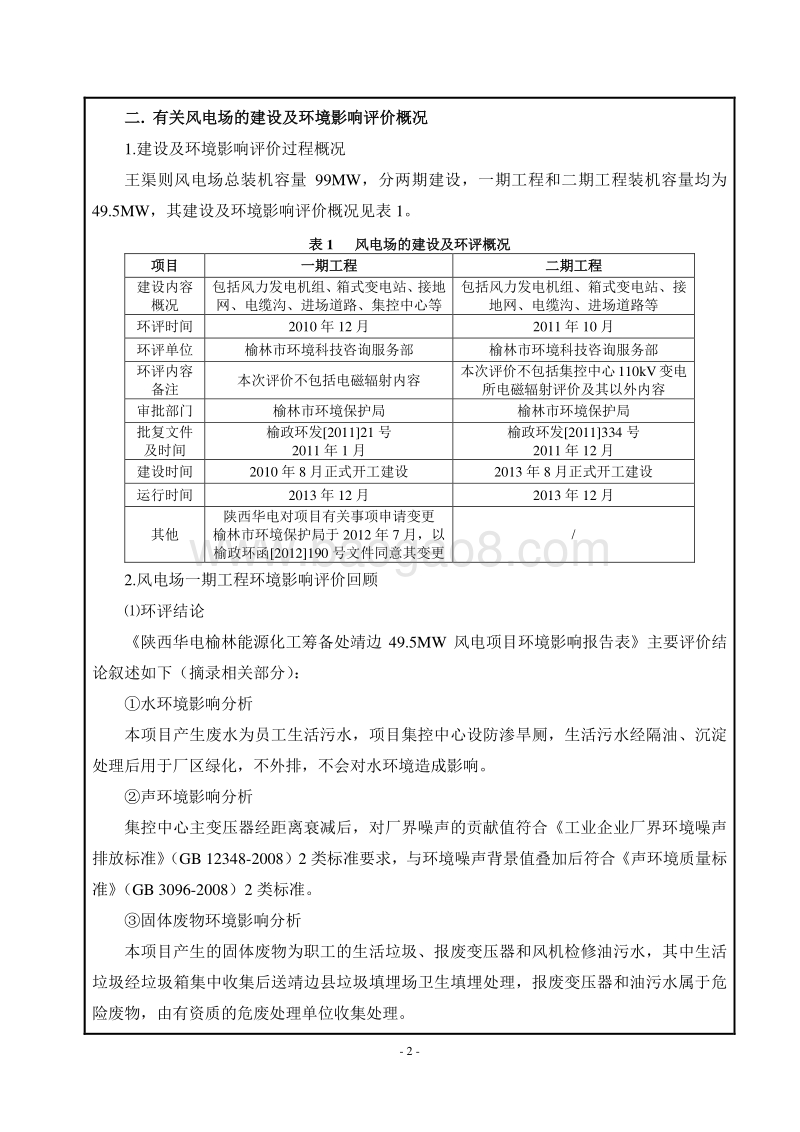

陕 中圣环 评报告表 评价证书类别： 甲 级 SZSHPB-2014-012 评价证书编号： 3607 建设项目环境影响报告表 项目名称 : 陕西 华电靖边王渠则风电场 110kV 升压站 工程 建设单位 : 陕 西 华电风力发电有限 公司 编制日期： 2014 年 4 月 10 日 国家环境保护总局 建设项目环境影响报告表编制说 明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1.项目名称 指项目立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。 2.建设地址 指项目所在地的详细地址，公路、铁路应填写起止地点。 3.行业类别 按国标填写。 4.总投资 指项目投资总额 5.主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6.结论与建议 给出本项目清洁生产、达标排放和总量控 制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7.预审意见 由行业主管部门填写答复意见，无主管部门项目，可不填。 8.审批意见 由负责审批该项目的环境保护行政主管部门批复。 陕 中圣 环评报告 表 SZSHPB-2014-012 陕西 华电靖边王渠则风电场 110kV 升压站 工程 环境影响报告表 编制单位： 陕西中圣环境科技 发展有限公司 法人代表： 赵建奇 项目负责人： 审 核： 审 定 ： 环评报告主要编制人员及职责： 姓 名 从事 专业 环评证书编号 负责环评报告书章节 /职责 签 名 马敏杰 环境工程 A36070441200 报告编写 宋海燕 环境工程 A36070077 数据 整理 李俊龙 电子商务 A36070084 现状调查 - 1 - 建设项目基本情况 工程 名称 陕西 华电靖边王渠则风电场 110kV 升压站 工程 建设单位 陕西 华电风力 发电有限 公司 法人代表 田建家 联系人 王富民 通讯地址 陕西省西安市高新二路 1 号招商银行大厦 37 层 联系电话 029-68686700 传真 029-68686700 邮政编码 710075 建设地点 陕西省 榆林市靖边县王渠则镇 东南侧（约 2.74km） 立项审批部门 国家能源局文件 批准文号 国能新能 201282 号 建设性质 新建 改扩建 技改 行业类别 及代码 其他能源发电 （ D4419） 占地面积 (平方米 ) 7140 绿化面积 (平方米 ) 877.6 总投资 (万元 ) 918.21 其中：环保投资(万元 ) 10 环保投资占总投资比例 1.09% 评价经费 (万元 ) 预期投产日期 2013 年 12 月 工程内容及规模 ： 一 . 项目由来 陕西华电风力发电有限公司 （以下简称“ 陕西华电 ”） 于 2013 年 12 月 建成 其在陕西区域的第一个风电场 -王渠则风电场， 场址 位于陕西 省 榆林市靖边县王渠则镇。 为了实现 风电场的 并网发电， 在场区集控中心内的东 北 侧， 陕西华电对 其 配套建设110kV 升压站一座 ， 以 1 回 110kV 输电 线路送出电能，就近接入其所处 的榆林电网 。 根据中华人民共和国环境影响评价法、 建设项目环境保护管理条例和建设项目 环境影响评价分类管理名录等有关规定，该 风电场配套建设的 110kV 升压站 工程 应编制环境影响报告 表 。 2014 年 1 月， 陕西华电 委托 我公司承担 该项目的 环境影响评价工作 ，委托书见附件。 接受委托后，我公司立即组织环评技术人员 对现场进行踏勘 和资料收集工作，并依据建设单位提供的有关技术资料，编制完成了 陕西华电靖边王渠则风电场 110kV升压站 工程 环境影响报告表。 本次环评仅包括风电场内的升压站，不包括其送出线路部分 。 王渠则风电场 110kV 升压站 已 于 2013 年 12 月 并网发电，故本次环 评为 现状评价 。 - 2 - 二 . 有关 风电场 的 建设及 环境影响评价 概况 1.建设及环境影响评价过程概况 王 渠则风电场 总装机容量 99MW，分两期建设 ， 一期工程 和二期工程装机容量均为49.5MW，其建设及 环境影响评价 概况见表 1。 表 1 风电场的建设及环评概况 项目 一期工程 二期工程 建设内容概况 包括 风力发电机组、箱式变电站、接地网、电缆沟、进场道路、 集控中心等 包括 风力发电机组、箱式变电站、接地网、电缆沟、进场道路 等 环评时间 2010 年 12 月 2011 年 10 月 环评单位 榆林市环境科技咨询服务部 榆林市环境 科技咨询服务部 环评内容备注 本次评价不包括电磁辐射内容 本次评价不包括集控中心 110kV变电所电磁辐射评价及其以外内容 审批部门 榆林市环境保护局 榆林市环境保护局 批复文件及时间 榆政环发 201121 号 2011 年 1 月 榆政环发 2011334 号 2011 年 12 月 建设时间 2010 年 8 月正式开工建设 2013 年 8 月正式开工建设 运行时间 2013 年 12 月 2013 年 12 月 其他 陕西华电对项目有关事项申请变更 榆林市环境保护局于 2012 年 7 月 ，以榆政环函 2012190 号文件同意其 变更 / 2.风电场一期工程 环境影响评价回顾 环评 结论 陕西华电榆林能源化工筹备处靖边 49.5MW 风电项目环境影响报告表主要评价结论叙述如下（摘录相关部分）： 水环境影响分析 本项目产生废水为员工生活污水，项目集控中心设防渗旱厕，生活污水经隔油、沉淀处理后用于厂区绿化，不外排，不会对水环境造成影响。 声环境影响分析 集控中心主变压器经距离衰减后，对厂界噪声的贡献值符合工业企业厂界环境噪声排放标准 （ GB 12348-2008） 2 类标准要求，与环境噪声背景值叠加后符合声环境质量标准 （ GB 3096-2008） 2 类标准。 固体废物环境影响分析 本项目产生的固体废物为职工的生活垃圾、报废变压器和风机检修油污水，其中生活垃圾经垃圾箱集中收集后送靖边县垃圾填埋场卫生填埋处理，报废变压器和油污水属于危险废物，由有资质的危废处理单位收集处理。 - 3 - 通过采取以上措施，项目产生的固体废物对环境影响小。 审批意见 榆林市环境保护局 关于该项目的审批意见如下 （摘录相关部分） ： 该 项目 符合国家产业政策，在认真落实环评中 提出的各项 污染防治、生态环境保护及恢复措施后， 环境不利影响能够得到 缓解和控制，从 环保角度分析， 同意 该 项目建设。 项目建设应重点做好以下 工作 ： A 生活污水经隔油、沉淀处理后，回用于周边绿化。生活垃圾定点收集后定期送靖边县垃圾填埋场填埋处置。 B 优化风机布置，做好噪声和场地安全防护措施， 确保运行期声环境质量达 到 2 类功能区标准。 C 油 污水和报废的变压器属于危险废物，要交由有资质的单位处理，临时储存、运输要严格执行国家有关危险废物的相关规定。 项目配套建设的升压变电站和 110kV 输电线路均属电磁辐射项目，要另行委托有资质的单位编制环评，并报省环保厅审批。 申请变更的意见 榆林市环境保护局关于该项目 申请变更的意见如下 （摘录相关部分） ： 同意该项目有关事项的变更 ，原环评批复文件对陕西华电风力发电有限公司有效。 3.风电场二期工程环境影响评价回顾 环评结论 陕西华电 风力发电有限公司靖边分公司王渠则风电场二期项目 环境影响报告表主要评价结论叙述如下（摘录相关部分）： 声环境影响分析 集控中心主变压器经距离衰减后，对厂界噪声的贡献值符合 风电场噪声限值及测量方法 （ DL/T 1084-2008） 要求，与环境噪声背景值叠加后符合声环境质量标准 （ GB 3096-2008） 2 类标准。 固体废物环境影响分 析 本风电场二期 工程 产生的固体废物为报废变压器和风机、变压器检修废机油和事故变压器油 ，报废变压器、检修废机油、事故变压器油属于危险废物，环评要求检修废机油由钢质储罐收集，定期送有危废处置资质的单位处理 ；升压站主变压器所在区域设 10m3防渗 - 4 - 油池，四周设围堰，事故工况产生的变压器油临时导流至防渗油池，定期送有危废处置资质的单位处理，不外排。 通过采取以上措施，项目产生的固体废物对环境影响小。 审批意见 榆林市环境保护局关于该项目的审批意见如下 （摘录相关部分） ： 该 项目符合国家产业政策，在认真落实环评中提出的 各项污染防治、生态环境保护及恢复措施后，环境不利影响能够得到缓解和控制，从环保角度分析，同意该项目建设。 项目建设应重点做好以下工作： A 生活污水经隔油、沉淀处理后，回用于周边绿化。生活垃圾定点收集后定期送靖边县垃圾场处置。 B 优化风机布置，做好噪声和场地安全防护措施，确保运行期声环境质量达 到 2 类功能区标准。 C 项目产生的 油 污水和报废的变压器属于危险废物，要交由有资质的单位处理，临时储存、运输要严格执行国家有关危险废物的相关规定。 项目配套建设的 110kV 升压站和输电线路均属电磁辐射项目，要另行委托有资 质的单位编制环评，并报省环保厅审批。 三 . 本次 工程内容与规模 陕西华电靖边王渠则风电场配套建设 110kV 升压站一座，站内 安装 主变压器 两台 ，容量均为 50MVA。 风电场内的发电机组通过箱式变压器就地升压至 35kV，采用架空 集电线路 送至升压站 35kV 母线侧， 升压 至 110kV 后 以 1 回 110kV 线路送出电能，就近接入其所处的榆林电网。 本次环评仅包括风电场内的升压站，不包括其送出线路部分。 1.站址概况 华电靖边 王渠则风电场 位于陕西省榆林市靖边县王渠则镇， 本次 110kV 升压站建于风电场 场区集控中心内东 北 侧 ； 站址西侧 为 集控中心的 生产办公楼，其余三侧均为空地。 地理位置如图 1， 升压站 目前 现状及 站址 四周概况见表 2，四邻关系见图 2。 2.主变压器 本次 110kV 升压站工程选用 的主变为 油浸风冷三相双卷有载调压升压变压器， 共两台，即 1#和 2#， 型号为 SFZ10-50000/110， 电压比 11581.25%/36.75kV， 连接组别 YN， d11。 - 5 - 图 1 升压站所在 地 地理位置示意图 表 2 升压站 现状照片 变电站概况 主变 北 王渠则风电场 升压站所在地 1#主变 2#主变 1#主变 - 6 - 续 表 2 升压站 现状照片 电气综合配电室 升压 站 110kV 配电装置区及出线 升压站站址北侧 升压站站址南侧 升压站站址西侧 升压站站址东侧 3.电气主接线 根据风电场装机规模，升压站高压侧采用单母线接线方式， 110kV 出线 1 回。 4.110kV 配电装置 本工程 110kV 配电装置选用敞开式设备，采用屋外软母线中型布置。 5.电气总平面布置 110kV 升压站内设置电气综合配电室一座，为一层建筑，位于站址东南侧；楼内设置有高压开关柜室、低压配电室、蓄电池室、二次盘室、通信设备室等生产功能房间，其 110kV 出线 110kV 配电装置区 升压站北围墙 生产办公楼 - 7 - 中 35kV 开关柜单排布置， 进线采用电缆。出线柜与主变之间采用共箱母线连接；所用变和低压配电盘布置在配电室中部。 主变压器与 110kV 配电装置均位于综合配电室的西北侧，由南向北一字排列；无功补偿装置布置于综合配电室的东南侧；中控室和计算机室设在集控中心生产办公楼的一层。电气总平面布置详见图 2。 图 2 升压站四邻关系示意图（电气总平面布置示意图） - 8 - 6.事故油池 升压站 配套建设事故油池一座， 根据建设单位提供资料， 实际建设时 容积为 31m3（ 不同于风电场一期工程中所描述的 10m3）， 布置于地下，可满足升 压站事故排油的要求。 7.工 作人员 升压站配备工作人员 12 人，均在风电场 集控中心的 生产办公楼 内 办公并住宿。 四 . 与风电场工程依托关系 升压站 需配备的设施，如办公设施、道路、供水系统、生活污水处理设施、生活垃圾处理设施以及变压器废油处理设施（事故油池）等，站外设施如道路等均可依托于风电场工程，即依托于风电场内的集控中心。由前述升压站工程概况以及有关风电场工程的环评概况可知： 1.给排水 给水 依托于集控中心的供水系统： 生活饮用水采用桶装方式，定期自王渠则 镇 采购。其余生活用水依靠水车运输，来水贮存于生活水泵房内的生活水箱，依靠生活水泵 将水送到各个用水点，生活热水由电热水器加热提供。 排水 因升压站配备的工作人员均在集控中心办公、住宿，因此可依托于集控中心的生活污水处理设施 ； 根据现场调查， 集控中心 场区内 设防渗 水 厕 （ 不同于风电场一期工程中所描述的 防渗 旱 厕 ） ，生 活污水经 隔油沉淀 处理后用于厂区绿化，不外排。 如表 3 所示。 表 3 污水及固废 （危废） 处理设施 净水 处理 室 事故油池 - 9 - 2.固体废物处理设施 工作人员产生的生活垃圾依托于集控中心内 垃圾 收集 箱 ， 集中收集后送靖边县垃圾填埋场卫生填埋处理 。 变压器油属于危险废物，当变电站主 变发生事故检修时（经调查了解，此类 情况 发生的几率非常小），排放的废油全部经变压器下方 的 排油槽 经排油管道 排入事故油池 。如表3 所示。 3.其他 如办公设施、道路等其他也均可依托于风电场一期工程。 五 . 工程投资 本工程总 计 投资 918.21 万元，其中环保投资 10 万元，占总投资的 1.09%。 六 . 项目选址可行性分析 升压站位于风电场集控中心内，站址所在地地势较为平坦，进场道路与县道相连，继而与国道相通，交通便利。站址西侧为集控中心的生产办公楼，其余三侧均为空地；且距村庄、乡镇等人口密集区较远， 进出线走廊宽阔， 站址 选择合理可行。 与本项目有关的原有污染情况及主要环境问题 ： 陕西华电靖边王渠则风电场 110kV 升压站工程 已建成，站址位于风电场场区集控中心内； 根据现场勘察情况可知，目前存在的主要环境问题为：风电场集控中心建成运行不久，升压站内以及集控中心内其他绿化带基本未做绿化，且进场道路未做硬化处理；因 风电场位置的特殊性，区域内地面风速较大，且长期存在，因此会对区域的环境空气质量造成影响。 同时： 项目所处区域 气候干燥，降水量小，由于受人为和自然生态条件的共同作用，区内植被较少，土壤质地差，水土流失严重，生态环境脆弱。 - 10 - 建设项目所在地自然环境、社会环境简况 自然环境简况 ： 1.地理位置 陕西华电靖边王渠则风电场 110kV 升压 站工程位于陕西省榆林市靖边县 城 西南的 王渠则镇， 距靖边县城约 35km，站址位于风电场场区的集控中心内。 项目所在地地理位置示 意见图 1。 2.地形地貌 王渠则风电场 所处区域 为黄土梁、峁地貌，由于风蚀和雨水冲刷，形成大小沟壑。风电场 场 区位于黄土梁顶部，梁顶地势较为开阔、平缓，高程 1700 1810m 之间 ，地形平均坡度 3 5。黄土梁北西偏北走向，局部分布有小冲沟。 3.地层岩性 根据 项目可研提 供资料，风电场区 地层以第四系松散堆积物为主，主要由风积的壤土、黄土、粉质粘土层组成。 层 ： 全新统风积（ Q4eol）壤土，浅黄色、灰褐色，干燥，结构松散，以风成次生黄土及砂质粉土为主，含植物根系和腐殖质，地表广泛分布，黄土梁、峁、丘顶部厚度较薄，一般 0.2m0.5m，主要为耕地或荒山的表层土。 层 ： 上更新统马兰组（ Q3m），新黄土，浅黄色，稍湿，可塑，土质均匀，不具有层理结构，大孔发育，含有植物根系腐败后形成的空洞和虫孔，发育有钙质斑点和结核，以粉土为主，为较典型的黄土。本组地层较为发育，场区均有分布。 层 ： 中更新统（ Q2pl），粉质粘土，黄褐色，稍湿，可塑，土质均匀，发育有钙质结核，土体新鲜面上可见铁锰质斑点，主要以粉质粘土为主，为土层不整合接触面，对照区域资料判断为一古土壤层。本组地层分布稳定。 层 ： 中更新统离石组（ Q2l），老黄土，黄色黄褐色，稍湿，可塑，土质均匀，不具有层理结构，土体新鲜面上有铁锰质斑点，有少量气孔发育，主要以粉土为主，该层主要分布在梁、峁的中部。 层 ： 中更新统（ Q2pl），粉质粘土，棕褐色，稍湿，可塑，土质均匀，发育有钙质结核，土体新鲜面上可见铁锰质斑点，主要以粉质粘土为 主，为 层中间夹层，本组地层分布不稳定，呈透镜体状分布。 4.水文 - 11 - 地表水 根据现场踏勘情况， 升压站 所处区域 四周 无地表水。 地质 根据 项目可研资料 ，场址区域范围内在 45m 深度内未见地下水，该区域黄土梁土层厚度大于 200m，地下水赋存在下伏基岩地层，水位埋深大于 200m。 因此可不考虑地下水对基础的影响。 5.气候气象 风电场 所在区域 属温带半干旱内陆性季风气候， 主要气候特点是冬长夏短，春秋不明显，昼夜温差大，无霜期短，春季多风沙、夏季多雨，降水由西北向东南递增，主要集中在 7、 8、 9月份，约占全年降水量的 6070%。降水地域分布不均，降雨量在 400500mm之间。区内蒸发强烈，多年平均水面蒸发量在 12002000mm之间，干旱指数为 3.08。 根据 靖边县气象局 2004 2009年最近 5年气象资料统计， 年平均风速 2.22m/s， 多年平均气温 9.65 ，年平均气压 867.32kPa，年平均相对湿度 50.13%，年平均降水量 297.45mm，极端最高 气温 36.4 ，极端最低 气温 -25.0 ，年主导风向 S/SW。 6.土壤 靖边县土壤类型分为 11 个土类， 17 个亚类， 28 个土属和 72 个 土种。主要为风沙土、黄土性土壤、红土、黑垆土、淤土、潮土、草甸土、水稻土、沼泽土、盐土、栗钙土等。 风电场所在区域 土壤以壤质性黄绵土和绵沙土为主，土壤质地以轻壤为主。 7.植被、动物 植被 靖边县处于沙化干草原和干草原两个植被类型过渡带，植被呈退化趋势：平均覆盖率为 32.8%，最高为 79.6%，最低为 18.6%。主要植被类型如下： 干草原 广泛分布在黄土丘陵沟壑区的梁峁顶、沟坡上，有针茅属、百里香属、蒿属等植物。 灌丛草原 多分布在黄土丘陵和黄土梁地，少数见于风沙滩地。主要有柠条、沙棘、胡枝子等灌丛植 物。 沙生植被 分布于长城以北的流动、半固定、固定沙丘之上。有艾属中的黑沙蒿，蓬属中的沙蓬 - 12 - 等植物。 低温草甸 主要分布在低湿沙地、滩地上，也见于部分河流的河漫滩和黄土丘陵沟壑区的沟底。靖边县只有 3.34 万亩，主要植被有 “寸草 ”、芦苇等。 此外还有沼泽性植被，主要植物有沙柳等。 风电场所在区 植被类型属于灌丛草原，地表植被为人工种植的沙柳、柠条等耐旱植物，林草覆盖率为 20 40%。根据对项目区的调查主要的适生灌木为沙柳、杨树，草种为黑沙蒿、冰草。 动物 靖边县主要动物种类有腔肠动物如水蛭；软体动物如田螺、 蜗牛等；节肢动物如蜘蛛、蝗虫等；鱼纲主要有鲫鱼、青鱼、草鱼、鲢鱼、武昌鱼等鱼种；两栖纲动物有黑斑蛙、大蟾蜍等；爬行纲动物有鳖、壁虎、沙蜥等；鸟纲动物有锦鸡、鹧鸪、秃鹫、黑鹳、绿头鸭、赤麻鸭、毛腿沙鸡、岩鸽、大杜鹃、猫头鹰、环形雉、啄木鸟、家燕、百灵、喜鹊、老鸹、画眉、鹌鹑、麻雀等。哺乳纲动物有刺猬、蝙蝠、蒙古兔、五趾跳鼠、子午沙土鼠、三趾跳鼠、长爪沙鼠、黄鼠、小家鼠、褐家鼠、狼、红狐、黄鼬、獾、石貂、黄羊等。 风电场 升压站评价区内没有国家和地方保护动植物。 - 13 - 社会环境简况 ： 1.行政区划 王渠则镇位于靖边县城西南，地处白于山区腹地，属丘陵沟壑区。全镇共辖 8 个行政村， 95 个村民小组， 2432 户， 12509 人。全镇总面积 168 平方公里，有耕地 50940 亩。境内有靖边县八大景观之一的 “西涧丹林 ”。 2.经济概况 王渠则镇是靖边中南部山区重要农业大镇，也是靖边中南部交通枢纽，集市贸易红火，商贾云集，是政治、文化、经济的中心，史有 “旱码头 ”之称。境内土壤肥沃，地势平坦，享有 “粮仓油海 ”、 “西涧丹林 ”之美称。 全镇拥有耕地 82000 亩（基本农田 32000 亩），造林保留面积 85546 亩，种草保 留面积 60000 亩。 2009 年全镇农民人均纯收入 2200 元，人均占有粮食 800 公斤，拥有大家畜3200 头（匹），羊子 36000 只，生猪 3500 头。地下石油、天然气储量丰富，现已开采使用。王渠则镇逐步成为农业大镇、资源大镇，为发展现代农业和社会主义新农村建设提供了重要平台。 近年来农业综合扶平开发、退耕还林口粮田建设等项目，发展高标准农田 2万亩，水、电、路等基础设施明显改善。人民生活水平不断提高，全镇形成了马铃薯、玉米、羊子、荞麦等主导产业，王渠则镇已成为靖边南部山区的 “塞上明珠 ”。 3.交通 王渠则镇东临杨米 涧乡，北接席麻湾，西与东坑镇相邻，南与新城中山涧镇接壤。靖志公路穿境而过，实现了村村通油路，与周边乡镇经济往来较为密切。 4.文教、卫生状况 文化教育：全镇有中小学校 20 所，其中：中学一所，小学 19 所（公办 17 所，社会力量办学 2 所）。医疗卫生：随着国家医疗体制的改革和评价区经济的持续增长，当地医疗卫生状况有了较大的变化，乡镇、村设卫生院（室） 21 所，有个体诊所 3 家，与县城医疗机构形成诊治网络。 5.文物古迹 评价区内没有国家文物保护遗址。 经实地踏勘，本工程评价区域内 无军事设施， 未见 文物保护区、风 景名胜区 和 自然保护区，也未见易受干扰的广播电台、电视台、导航台、雷达站、短波无线电测向台、短波无线电发射台（收信台）等电磁敏感目标。 - 14 - 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 ： 一 . 环境质量现状 1.电磁环境质量现状 按照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T 24-1998）、高压交流架空送电线路、变电站工频电场和磁场测 量 方法（ DL/T 988-2005）及高压架空 送 电线、变电站无线电干扰测量方法（ GB/T 7349-2002）的有关规定， 陕西省辐射环境 监督管理站 于 2014 年 1 月 16 日， 对 王渠则风电场 110kV 升压站 站址四周（包括升压站围墙外及围墙外展开） 和电磁环境敏感目标的 电磁环境现状进行了 实地 监测 （监测报告见附件） ， 详见电磁环境影响专项评价 。 根据 监测结果 可知 ： 升压站围墙外电磁环境现状 升压站 站址四周距围墙 5m 处的工频电场强度现状监测值为 6.32758.28V/m，工频磁感应强度现状监测值为 0.0280.055T。 各监测点位处的工频电场强度均满足 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T 24-1998）中推荐执行的 居民区工频电场 4kV/m 的评价标准限值要求，工频磁感应强度也远低于国际辐射保护协会推荐执行的对公众全天候辐射时的工频磁感应强度 0.1mT（ 100T）的标准限值； 升压站 四周距围墙 20m 处无线电干扰场强 0.5MHz 频点现状监测值为 23.938.3dB(V/m)，小于参照执行的高压交流架空送电线无线电干扰限值（ GB 15707-1995）中规定的 46dB(V/m)评价标准限值 。 升压站 围墙外展开（衰减）电磁环境现状 在衰减展开监测路径上，工频电场强度距地 1.5m 时实测值为 4.615 70.48V/m， 距地0.2m 时实测值为 4.014 67.23V/m； 远低于 HJ/T 24-1998 中规定的居民区工频电场评价标准限值 4kV/m。 在衰减展开监测路径上，工频磁感应强度距地 1.5m 时实测值为 0.031 0.042T，距地 0.2m 时实测值为 0.040 0.057T；远低于 HJ/T 24-1998 中推荐的居民区工频磁感应强度评价标准限值 100T（ 0.1mT）。 在衰减展开监测路径上， 无线电干扰场强 0.5MHz 频 点时实测值 26.346.3dB(V/m)，围墙外 20m 处无线电干扰场强 在 0.5MHz 频点 时 现 状监测值为 37.7dB(V/m)，满足 GB - 15 - 15707-1995 的评价标准限值要求。 环境保护目标电磁环境现状 环境保护目标处的工频电场强度现状监测值为 3.31513.85V/m，工频磁感应强度现状监测值为 0.0300.109T；各监测点位处的工频电场强度均满足 HJ/T 24-1998 中居民区工频电场 4kV/m 的评价标准限值要求，工频磁感应强度也远低于对公众全天候辐射时的工频磁感应强度 0.1mT（ 100T）的标准限值。 综上， 由 现状监测结果可知， 升压站 围墙外、 升压站 围墙外展开（衰减）以及环境保护 目标电磁环境 现状 良 好。 2.声环境质量现状 陕西省辐射环境监督管理站 对该项目 进行电磁环境现状监测的同时，也对 站址四周 厂界和 声环境敏感目标 处 的声环境现状水平进行 了 监测 。 按照 环境影响评价导则 -声环境 （ HJ 2.4-2009） 、 声环境质量 标准 （ GB 3096-2008） 和 工业企业厂界环境噪声排放标准 （ GB 12348-2008） 的要求，对 升压站 四周厂界 和声环境敏感目标的声环境 现状 进行了监测。 监测点位如图 3， 监测项目为 等效 连续 A 声级， 监测结果见表 4。 表 4 声环境现状监测结果 单位： dB(A) 编号 测点描述 与工程关系 （方位、最近距离） 昼间值 夜间值 执行标准 1 升压站 北厂界 - 46.8 40.2 GB 12348-2008 2 类 2 升压站 南 厂界 - 44.7 38.8 3 升压站 西厂界 - 47.5 39.6 4 升压站 东厂界 - 48.3 40.5 5 生产办公楼东侧 升压站 WS、 12m 46.7 39.2 GB 3096-2008 2 类 6 临时简易施工用房 A （或施工材料库房） 升压站 WN、 41m 43.6 39.1 7 临时简易施工用房 B （或施工材料 库房） 升压站 WN、 52m 42.4 38.7 备注 因 进场道路与县道相连 （站址位于县道西侧） ，距 县道 较近 ，故 现场监测时有交通噪声干扰 。 根据 表 4的监测结果可知：升压站四周 厂界 声 环境 现状监测 昼间值为 44.748.3dB(A)，夜间值为 38.840.5dB(A)， 均满足 工业企业厂界环境噪声排放标准（ GB 12348-2008）2 类区标准限值要求；声环境保护目标处的现状监测昼间值为 42.446.7dB(A)， 夜间值为38.739.2dB(A)，满足声环境质量标准（ GB 3096-2008） 2 类区标准限值要求 。 综上， 升压站四周厂界和声环境敏感目标的 声环境现状良好。 - 16 - 图 3 环境现状监测点位示意图 3.生态环境现状 项目所处区域 气候干燥，降水量小， 受人为和自然生态条件的共同作用，区内植被较少，土壤质地差，水土流失严重，生态环境脆弱。 二 . 主要环境问题 陕西华电靖边王渠则风电场 110kV 升压站工程已建成， 故项目的主要环境问题来自升压站运行后产生的 工频电磁场、无线电干扰和噪声等。 同时 根据现场勘察情况可知，风电场集控中心建成运行不久， 场区内（包括升压站内）基本未做绿化，且进场道路未做硬化处 理；因 风电场位置的特殊性，区域内地面风速较大，且长期存在，因此会对区域的环境空气质量造成影响。 - 17 - 主要环境保护目标： 本工程为输变电工程，环境保护对象包括：工频电磁场评价范围内，重点保护该区域内的公众；无线电干扰评价范围内，重点保护该区域内的通讯、军事、医疗设施等；声环境评价范围内，主要为 站址 周边地区的公众。 依据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T 24-1998） ： 工频电场、工频磁场的评价范围 以变电所址为中心的半径 500m 范围内区域为工频电场、磁场的评价范围 ； 无线电干扰评价范围 以变电所围墙外 2000m或距最近带电架构投影 2000m内区域为无线电干扰评价范围。 依据 环境影响评价导则 -声环境（ HJ 2.4-2009） ： 本工程将声环境影响评价范围定为升压站围墙外 200m 范围内 。 依据上述各环境要素的评价范围， 根据现场踏勘， 本工程评价范围内的环境保护目标具体情况见表 5， 升压站外再无其他居民住户等环境敏感目标。 环保目标与工程位置关系示意见图 2。 表 5 环境保护目标一览表 序号 保护目标 功能 规模 与升压站关系 方位 最近距离 环境保护目标 -工 频电场、工频磁场影响类 1 集控中心生产 办公楼工作人员 工作 /生活 2F 办公楼 约 1220 人 WS 约 12m 2 临时简易施工用房 （或施工材料库房） 工作 /生活 1F 简易房 约 1520 人 N/WN 约 41m 注：保护级别： 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T 24-1998） 所规 定的标准。 环境保护目标 -噪声影响类 本工程将声环境影响评价范围定为 升压站 围墙外 200m 范围内 ；因此， 噪声影响类环境保护目标同工频电场、工频磁场影响类环境保护目标 。 保护级别： 声环境质量标准（ GB 3096-2008） 2 类区 标准 。 环境保护目标 无线电干扰影响类 升压站 围墙外 2000m 范围内无军用无线电设施、 雷达、导航台、电台等重要的通信设施及 无线电干扰敏感 设施 - 18 - 评价适用标准 环境质量 标 准 1.电磁环境 工频电场 工频电场执行 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T 24-1998）中规定的标准，以 4kV/m 作为居民区工频电场评价标准。 工频磁场 工频磁场执行 HJ/T24-1998 中推荐的，应用国际辐射保护协会关于对公众全天辐射 时的工频磁场限值 0.1mT（ 100T）作为磁感应强度的评价标准。 2.声环境 声环境质量标准（ GB 3096-2008） 2 类 标准， 即昼间 60dB(A)，夜间 50dB(A)。 污染物排放标准 1.电磁污染 工频电场 工频电场执行 HJ/T 24-1998 中规定的标准，本次评价以 4kV/m 作为居民区工频电场评价标准。 工频磁场 工频磁场执行 HJ/T 24-1998 中推荐的，应用国际辐射保护协会关于对公众全天辐射时的工频磁场限值 0.1mT 作为磁感应强度的评价标准。 无线电干扰 参照执行高压交流架空送 电线无线电干扰限值（ GB 15707- 1995）中的规定，110kV 变电站在距变电站围墙外 20m 处（非出线方向），测试频率为 0.5MHz，晴天条件下不大于 46dB(V/m)。 2.噪声 施工期噪声执行建筑施工场界环境噪声排放标准（ GB 12523-2011）中的规定： 营运期升压站 厂界执行工业企业厂界环境噪声排放标准（ GB12348-2008）中的 2 类区标准， 即昼间 60dB(A)，夜间 50dB(A)。 3.一般工业固体废物贮存、处置场所污染控制标准（ GB 18599-2001）中有关要 求。 总 量 控 制 指 标 无 - 19 - 建设项目工程分析 工艺流程简述（图示） ： 图 4 升压站 工艺流程及产污环节示意图 陕西华电靖边王渠则风电场 110kV 升压站工程 属高压输变电工程， 其特点为： 施工过程中 升压站 的建设 等对区域 环境空气、噪声以及 生态环境 等 有一定影响，但工程完成后受影响的环境可 逐渐 恢复。 工程在运行期无环境空气污染物、工业固体废弃物及工业废水产生，对所在区域环境的影响主要 表现为升压站内 输变电设备运行过程中产生的工频电场、工频磁场、无线电干扰和噪声。 - 20 - 主要污染工序 ： 一 . 施工期 项目施工期主要分为场地开挖、平整、土建施工 ， 以及构架、设备安装等阶段 。 由于站内建（构）筑物的修建、各种管线的敷设等，导致基础开挖、土地平整、设备运输等活动； 另外由于建筑垃圾的清运和设备、材料的运输以及施工机械的作业等。以上 各个施工作业过程 均会在一定时段内对局部环境造成短期不利影响，主要表现在施工扬尘、施工废水、 施工噪声、施工固废，以及 施工期间开挖地表、土方挖掘、回填等 破坏原有 地貌及植被，对 站址 周围生态环境产生的影响。 王渠则风电场 110kV 升压站已 建成 运行 ， 故该项目的 施工期已经结束，施工期没有对环境产生较大的影响。主要环境影响来自于项目运行期。 二 运行期 本工程运行期的主要污染因子有工频电场、工频磁场、无线电干扰和噪声，其次有 站内工作人员产生的生活 污水 、 以及变压器产生的 事故废油等。 1.工频电场、工频磁场、无线电干扰 输变电工程建成运行后，在电能输送或电压转换过程中，高压线、主变压器和高压配电设备与周围环境存在电位差， 因此 形成工频（ 50Hz）电场； 高压输电线 导线内 有 强电流 通过 时 ， 在导线的周围空间还存在磁场效应，因此 在其附近形成工频磁 感应 场 ； 变电站的额定电压比 较高，因此 变电站内各种电气设备、导线，绝缘子串都可产生局部电晕放电，形成无线电干扰源。 无线电干扰是指无线电通信过程中发生的，导致有用信号接收质量下降、损害或者阻碍的状态及事实。特别是对航空通信、水上通信等安全业务
