XX区水衙支沟（张仪村梅市口路~岳各庄）防洪治理工程环境影响报告表全本公示.pdf

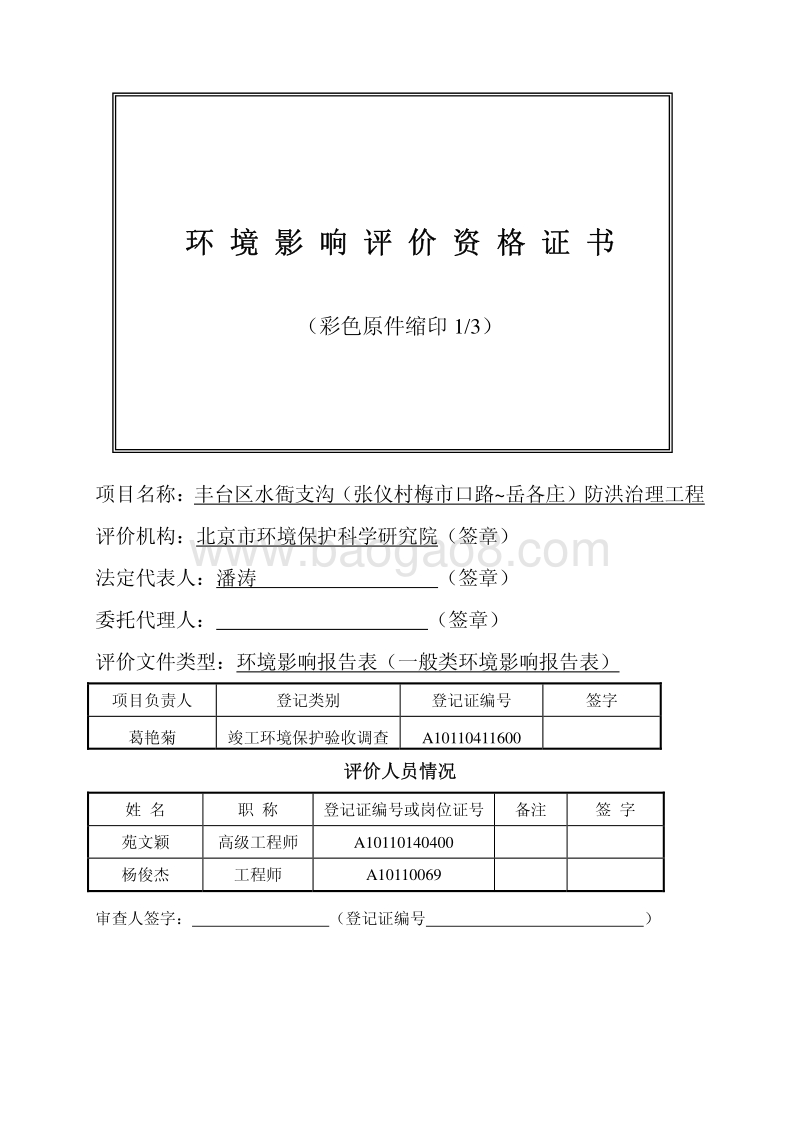

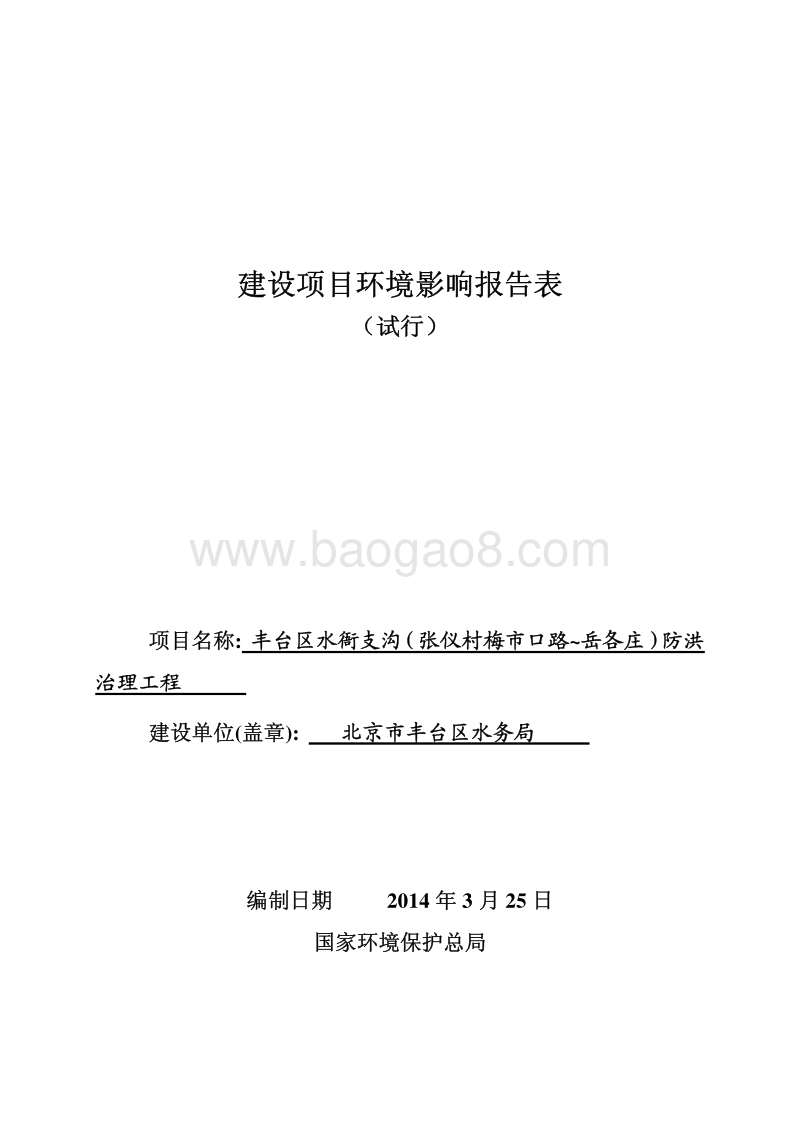

建设项目环境影响报告表 （试行） 项目名称 : 丰台区水衙支沟（张仪村梅市口路岳各庄）防洪治理工程 建设单位 (盖章 ): 北京市丰台区水务局 编制日期 2014年 3 月 25 日 国家环境保护总局 环 境 影 响 评 价 资 格 证 书 （彩色原件缩印 1/3） 项目名称：丰台区水衙支沟（张仪村梅市口路 岳各庄）防洪治理工程 评价机构：北京市环境保护科学研究院 （签章） 法定代表人：潘涛 （签章） 委托代理人： （签章） 评价文件类型：环境影响报告表（一般类环境影响报告表） 项目负责人 登记类别 登记证编号 签字 葛艳菊 竣工环境保护验收调查 A10110411600 评价人员情况 姓 名 职 称 登记证编号或岗位证号 备注 签 字 苑文颖 高级工程师 A10110140400 杨俊杰 工程师 A10110069 审查人签字： （登记证编号 ） 1建设项目基本情况 项目名称 丰台区水衙支沟（张仪村梅市口路 岳各庄）防洪治理工程 建设单位 北京市丰台区水务局 法人代表 刘权来 联系人 李晓萌 通讯地址 北京市丰台区丰台镇东安街三条 6 号 联系电话 13146686291 传真 010-63778076 邮政编码 100071 建设地点 丰台区水衙支沟（张仪村梅市口路 岳各庄） 立项审批部门 北京市丰台区发展和改革委员会 批准文号 丰发改许可 201421 号 建设性质 新建 改扩建技改 行业类别 及代码 水利管理业 79 占地面积 (平方米 ) 5376 绿化面积 (平方米 ) 200 总投资 (万元 ) 15249.05 其中： 环保投资 (万元 ) 71.85 环保投资占总投资比例 0.5% 评价经费 (万元 ) 9.6 预期投产日期 2014 年 6 月 工程内容及规模： 一、项目背景 1、水衙支沟概况 水衙支沟位于丰台区境内，西起衙门口村五环以西地区，途经张仪村、小屯、大屯，于岳各庄处穿越西四环向北汇入水衙沟，流域面积约 8.3 平方公里。 现状水衙支沟在张仪村路地区明沟已不复存在，大多被改建成雨水暗涵，在梅市口路和规划小屯二号路之间并未有效连通，梅市口路暗涵设计未考虑张仪村路排水问题，排水系统不完善，直接成为影响行洪的瓶颈。每年汛期，水衙支沟上游张仪村路及梅市口路积水严重，导致交通阻塞，影响周围居民的出行，迫切需要通过治理提高水衙支沟的行洪能力，彻底解决张仪村路及梅市口路的积水问题。目前水衙支沟上、下游均已按暗涵建设，本工程按照规划进行连通并对下游已建暗涵进行清淤，完善区域排水系统， 2提高排水能力，保障区域行洪安全，该工程建设是十分必要和迫切的。 2、水衙支沟现状和存在的主要问题 （ 1）现状水衙支沟在张仪村路地区明沟已不复存在，大多被改建成雨水暗涵，此举大大降低了该沟的行洪排涝能力； （ 2）水衙支沟在梅市口路和规划小屯二号路之间未连通，致使上游雨水无法通过该沟排出； （ 3）梅市口路暗涵设计未考虑张仪村路排水问题，导致汛期大范围积水。 （ 4）已建暗涵淤积严重，排水能力不足。 3、工程任务和规模 通过该工程建设，解决梅市口路上游张仪村路地区汛期排水问题，完善区域雨水系统，提高排水能力，保障区域排涝安全。 工程规模：工程治理总长度 3.7km（桩号 0+0000+776 新建暗涵，桩号 0+7763+700已建暗涵清淤） 。 工程建设内容： (1) 新建钢筋混凝土暗涵 776m，已建暗涵清淤治理长度 2924m。 (2) 地下管线改移 15 条。 (3) 沥青混凝土路面恢复 6154m2。 4、相关文件 2014年1月， 取得北京市规划委员会丰台分局关于丰台区水衙支沟（张仪村梅市口路岳各庄）防洪治理工程规划征求意见函的答复意见 （规丰复201411 号，详见附件1） ，原则同意该规划方案。 2014 年 1 月，北京市丰台区环境保护局出具关于丰台区水衙沟支沟(张仪村梅市口路一岳各庄)防洪治理工程项目环保征求意见函的复函 （丰环保函20148 号，详见附件 2） ，要求在项目建设前组织编制本项目环境影响报告表，并报环保局办理行政许可审批手续。 2014年1月， 北京市国土资源局丰台分局出具北京市国土资源局丰台分局关于丰台区水衙支沟(张仪村梅市口路-岳各庄)防洪治理工程项目土地征求意见复函 （京国土丰函201418 号，详见附件 3） 。 2014 年 1 月，北京市丰台区发展和改革委员会出具关于丰台区水衙支沟(张仪村 3梅市口路-岳各庄)防洪治理工程项目建议书(代可行性研究报告)的批复 （丰发改许可201421 号，详见附件 4） ，同意实施本防洪治理工程。 根据中华人民共和国环境保护法 、 中华人民共和国环境影响评价法 、 建设项目环境保护管理条例的有关规定，本工程需进行环境影响评价。本项目为防洪工程，根据建设项目环境影响评价分类管理名录的有关规定，新建大中型防洪工程需编制报告书，其它工程需编制报告表，本项目为小型防洪工程，因此应编制报告表。为此，北京市环境保护科学研究院接受委托，进行本工程的环境影响评价工作，编制环境影响报告表。 二、工程建设的必要性 随着区域城市化发展的加剧，路面硬化面积增加，造成排水流量大大增加，现状水衙支沟已经不能满足行洪排水的需要，现状水衙支沟在张仪村路地区明沟已不复存在，大多被改建成雨水暗涵，在梅市口路和规划小屯二号路之间并未有效连通，梅市口路暗涵设计未考虑张仪村路排水问题，排水系统不完善，直接成为影响行洪的瓶颈。每年汛期，水衙支沟上游张仪村路及梅市口路积水严重，导致交通阻塞，影响周围居民的出行，迫切需要通过治理提高水衙支沟的行洪能力，彻底解决张仪村路及梅市口路的积水问题。目前水衙支沟上、下游均已按暗涵建设，本工程按照规划进行连通并对下游已建暗涵进行清淤，完善区域排水系统，提高排水能力，保障区域行洪安全，该工程建设是十分必要和迫切的。 三、项目地理位置 水衙支沟位于丰台区卢沟桥乡，本工程治理范围为梅市口路与大瓦窑中路交叉口至红星美凯龙西侧，全长约 3.7km。地理位置详见图 1。 四、项目投资 项目总投资估算为 15249.05 万元。其中，防洪工程投资估算为 3811.39 万元，拟申请市固定资产投资安排解决，征地拆迁投资估算为 11437.66 万元，由丰台区财政统筹安排。 五、工程内容及规模 （一）工程概况 本工程治理总长约为 3.7km。其中新建钢筋混凝土暗涵 776m，已建暗涵清淤治理长度 2924m。 4（二）工程等级及建筑物级别 确定工程等别为等，主要建筑物为 4 级。 新建雨水暗涵设计标准按照市政 5 年重现期设计，设计流量为 13 m3/s。 工程区地震基本烈度为度。工程地震设防烈度为 8 度。 （三）工程主要内容及规模 本次水衙支沟防洪治理工程起点位于梅市口路与大瓦窑中路交叉口，自西向东穿过小屯西路沿规划小屯二号路 至青塔西路，之后沿青塔西 路向北至岳各庄北路，沿岳各庄北路向东至红星美凯龙西侧约 80m 处，全长 3.7km。新建钢筋混凝土暗涵 776m，已建暗涵清淤治理长度 2924m；地下管线改移 15 条；沥青混凝土路面恢复 6154m2。 1、新建暗涵 已建梅市口路雨水暗涵尺寸为 2 孔 2.6m2.0m，底高程为 54.08m，规划小屯二号路雨水暗涵尺寸 为2孔2.5 m2.0m，底高程为53.4m。新建暗涵段为上述暗涵连接段，长度 776m，进口高程与梅市口路雨水暗涵相同，为 54.08m，出口高程与规划小屯二号路雨水暗涵相同，为 53.4m，设计暗涵纵坡 0.00088。 新建暗涵段结构尺寸 为2孔2.5m2.0m， C30钢筋混凝土方涵，底板厚度500mm，顶板、边墙、隔墙厚度均为 400mm。 2、新建暗涵附属物 沿新建暗涵设置检查井 18 座，检查井最大间距 100m，沿恢复道路两侧间隔 30m设置一个雨水口，雨水口共计 50 个。 3、已建暗涵清淤 下游已建暗涵自 2009 年建成后运行多年一直未做清理，部分涵段发生淤积，影响排水能力。清淤统计见表 1。 表 1 清淤统计表 桩号 已建暗涵尺寸 清淤长度（ m） 淤积厚度（ m） 0+776.0 1+351.0 2孔 2.5m 2m 575 0.5 1+351.0 3+105.0 4m 2m 1754 0.3 3+105.03+215.0 4m 2.5m 110 0.3 3+215.03+700.0 4m 1.6m 485 0.3 4、地下管线迁移及保护 通过探测，共发现 8 种地下管线，共计 17 条，其中电力管线 1 条，电信管线 2 条， 5上水管线 1 条，热力管线 1 条，污水管线 3 条，中水管线 5 条，雨水管线 3 条，燃气管线 1 条。除 2 条污水管线埋深较深，无需拆迁外，需要拆迁及保护管线总计 15 条。 5、路面拆除及恢复 新建暗涵段路面为沥青混凝土路面，梅市口路路面拆除长 8m，宽 18m，无名路路面拆除长 652m，宽 7m，小屯西路路面拆除长 116m，宽 10m，拆除及恢复路面总面积6154 m2。 6、 工程量 水衙支沟治理工程主要工程量见表 2。 表 2 主要工程量表 （四）平面布置 本次水衙支沟防洪治理工程起点位于梅市口路与大瓦窑中路交叉口，自西向东穿过小屯西路沿规划小屯二号路至青塔西路，之后沿青塔西路向北至岳各庄北路，沿岳各庄北路向东至红星美凯龙西侧约 80m 处，全长 3.7km。其中，起点至规划小屯二号路为新建暗涵段，长 776m；其余为已建暗涵清淤治理，长 2924m。新建暗涵沿现状路及规划的小屯西路布置，在两路相交处，暗涵轴线发生转折，平面转弯半径均为 20m，于南北向的小屯西路与规划小屯二号路相交处接入已建暗涵，本项目平面布置示意图如下所序号 项目 单位 数量 备注 1 土方开挖 m340829 2 土方回填325677 3 混凝土（C30砼暗涵） m36595 4 混凝土（C15垫层） m3521 5 钢筋 t 660 6 615型橡胶止水 m 1481 7 聚乙烯闭孔泡沫板 m2670 8 双组份聚硫密封膏 m2148 9 检查井 座 18 10 雨水口 个 50 11 淤泥开挖 m34472 12 地下管线改移 条 15 13 路面拆除及恢复 m26154 6示。水衙支沟治理工程平面布置详见图 2。 工程平面布置示意图 （五）占地及拆迁 1、工程占地 本工程占地范围包括工程永久占地和临时占地。由于本项目为暗涵，永久占地只是拆迁房屋的面积，共计约 5376m2。临时占地主要为施工生活、生产区，开挖路面，施工道路等，面积为 29.25 亩。 2、工程拆迁 本工程需对永久占地和临时占地范围内的所有地上物进行拆迁并给予补偿。 拆迁内容主要为房屋及附属物、树木移栽。拆迁房屋建筑面积共 5376 ，集体企业房屋 3198 ，住宅房屋 10 院共 2178 ；拆除路面 6154 ，移伐零星树木 17 棵；改移地下管线 15 条。 （六）施工组织设计 1、施工条件 水衙支沟位于丰台区境内，西起衙门口村五环以西地区，途经张仪村、小屯、大屯，于岳各庄处穿越西四环向北汇入水衙沟，流域面积约 8.3 平方公里。本工程治理起点为梅市口路，终点为岳各庄北路（距离红星美凯龙西侧约 80m 处） ，总长度 3.7km。 工程地附近有梅市口路、小屯西路、岳各庄北路，对外交通十分便利。 工程所在地位于城区，其施工及生活饮用水拟采用自来水，施工供电拟采用网电。本工程所需要的建筑材料主要有钢筋、水泥、油料和砂石料等，均直接从市场上购 7买。回填土料，可由开挖料中选取。 2、施工导流 新建暗涵上下游进出口各建一座临时围堰，阻止原暗涵内的水进入基坑，进口处为一分水口，水可由梅市口路面下的暗涵排走，出口处围堰拦截雨污水后经水泵抽至相邻的污水井。清淤工作安排在汛后，暗涵内来水主要为雨污水。结合暗涵设计断面型式，在清淤起点修建临时围堰，拦截雨污水后经水泵抽至相邻的污水井。围堰采用编织袋袋装土围堰，围堰高度 1.5m，上顶宽 0.5m，临水侧边坡 1： 1，背水侧边坡 1： 0.5，迎水面做土工膜防渗，围堰总长 7m。临时工程工程量：编织袋围堰约 42m3，土工膜 36m2。3、施工总布置 本工程治理长度 3.7km，施工生活生产设施有生活办公房、仓库等，考虑租用当地民房和厂房。 工程共需生活办公房共 450m2，仓库 300m2，综合加工厂 200m2。 4、施工交通 工程地附近有梅市口路、岳各庄北路等道路，对外交通十分便利。 5、施工人员 本工程高峰期施工人员约 120 人。 六、工程施工进度 工程安排在非汛期施工，施工年 2 月开工，施工年 4 月竣工，施工总工期 3 个月。(1)施工准备： 1 月份完成场地平整、临时房屋和供水、供电设施建设、施工围堰及排水，为开工做好准备。 (2)主体工程施工期： 新建暗涵工程施工从施工年 2 月初至 4 月底，工期 3 个月。 暗涵清淤工程施工从施工年 4 月初至 4 月底，工期 1 个月。 现场清理及施工完建期：安排在施工年 4 月进行。 七、管理机构与管理范围 1、管理机构 根据国务院办公厅转发国务院体改办关于水利工程管理体制改革实施意见 （国办发 2002 45 号）的通知的规定，凡是承担防洪、排涝等水利工程管理运行维护任务的水管单位，称为纯公益性水管单位，定性为事业单位。根据本工程的性质，本工程水 8管单位应定性为事业单位。 本工程的管理应统一部署，协调管理。丰台水务局根据工程布置情况，结合工程运用条件，制定必须的管理体 制、制度和条例。工程竣工 后，交丰台区河道管理所管理，进行日常维护等工作。 2、管理范围 根据中华人民共和国水法及中华人民共和国河道管理条例 ，水衙支沟防洪治理完成后，应依法划定河道的管理范围及保护范围，由水行政主管部门进行管理。本项目涉及河道均为地下暗涵，因此管理范围即为暗涵段。 与本项目有关的原有污染情况及主要环境问题： 水衙支沟位于丰台区境内，西起衙门口村五环以西地区，途经张仪村、小屯、大屯，于岳各庄处穿越西四环向北汇入水衙沟，流域面积约 8.3 平方公里。 水衙支沟在衙门口至张仪村路段之间因年久失修，已不复存在，从张仪村路至梅市口路（绿线部分）有现状暗涵，尺寸为 4.0m 2.0m，沿张仪村路至大瓦窑中路段有现状暗涵，尺寸为 2 孔 2.6m 2.0m，该沟在梅市口路和规划小屯二号路之间未连通，导致张仪村路区域雨水只能由下游的梅市口路雨水暗涵排走，而梅市口路暗涵设计未考虑张仪村路排水问题。致使张仪村路汛期大范围积水。下游已建暗涵自 2009 年建成后运行多年一直未做清理，部分涵段发生淤积，影响排水能力，其中 2 孔 2.5m 2.0m 段淤积厚度为 0.5m，其余段均为 0.3m。 项目所在地现状照片如下： 9张仪村路汛期积水 1 张仪村路汛期积水 2 梅市口路雨水抽排 1 梅市口路雨水抽排 2 新建暗涵起点 新建暗涵沿线 1 新建暗涵沿线 2 新建暗涵终点 10建设项目所在地自然环境社会环境简况 自然环境简况 (地形、地貌、地质、气候、气象、水文、植被、生物多样性等 )：一、地形地貌 丰台区从西往东形成从山地到平原节节下降的地势，有低山、丘陵、台地、河谷、平原等几大类型的地貌单元，其中，西北部为低山区，海拔高程一般 100 米到 300 米，最高的山峰马鞍山，海拔 690.33 米。东南部是平原，最低点在南苑乡的东部边界处石榴庄附近，海拔 35 米。不同的地形地貌，形成了不同的生境，产生了农林业生产上的地区差异。在西部低山坡地、丘陵岗台、台地等土层薄瘠的地区，由于缺水严重，农业上很难利用，一般以造林栽果林为主。河滩地区由于地力较差，也多用于栽植环境林和风景林。 在永定河以西山前洪积平地以及永定河以东的平原地区， 由于土地一般平坦肥沃，水源较为丰富，以种植农作物以及林果为主。 二、气候气象 工程位于北京市丰台区，丰台区地处华北大平原北部（北纬 40） ，西北靠山，东南距渤海 150 公里。冬季受高纬度内陆季风影响，寒冷干燥；夏季受海洋季风影响，高温多雨，是典型的暖温带半湿润季风型气候。 水衙支沟流域主要位于丰台区，流域属温带大陆半湿润季风气候，冬季受极地南下冷空气的影响，夏季受太平洋暖湿气团影响，形成了冬季寒冷干燥，春季干旱多风沙，夏季高温多雨，秋季凉爽多晴天，四季分明的气候特点。根据北京市气象年鉴统计资料分析，多年平均降水量为 548mm，降水不仅年季变化大，年内 变化也极不均匀，降水多集中在汛期 69 月，约占全年的 80%左右。 丰台区多年平均气温为 11.7 C 左右，年均日照时数为 2732.6h，全年无霜期平均203 天。冬春两季多风沙，盛行西南东北风，年平均风速 2.6m/s。多年平均水面蒸发量为 878.0mm。 三、地表水 水衙支沟流域主要位于丰台区，为凉水河水系支流，西起衙门口村五环以西地区，途经张仪村、小屯、大屯，于岳各庄处穿越西四环向北汇入水衙沟，流域面积约 8.3 平方公里。本工程所涉及水衙支沟均为暗涵。 四、水文地质 11本地区地下水为第四系孔隙潜水，局部存在承压水及上层滞水。地下水主要储存于第四系松散堆积层中，其中砂、砾、卵石层中水量丰富。地下水主要靠大气降水及地表水补给，以蒸发排泄为主。地下水位随季节变化幅度为 3.0-3.5m。地下水埋深一般21.2-25.0m，最大埋深 30.5m，近年呈上升趋势，地下水对混凝土不具侵蚀性。 社会环境简况 (社会经济结构、教育、文化、文物保护等 )： 一、行政区划 丰台区位于北京市西南部，所辖面积 305.87 平方公里，在城六区居第三位，周边相邻 8 个区。东临朝阳区，北接东城区、西城区、海淀区和石景山区，西北为门头沟区，西南和东南为房山区和大兴区。区政府设在丰台镇文体路 2 号，直距天安门 12 公里。全区呈东西狭长形，最西端王 佐镇的千灵山至最东端的南 苑乡四道口村，东西相距 35公里；南北最宽处 14 公里。永定河自北而南由石景山流经本区进入大兴区，长约 15 公里的河段，将丰台区分为东西两部。地势西高东低，平原占 4/5，西北部为太行山东麓，形成低山、丘陵和台地，主峰千灵山海拔 697 米，为全区最高点；东部为洪冲积扇平原，海拔大部为 35 米 50 米。 全区辖 16 个街道（地区）办事处， 3 个乡政府， 2 个镇政府， 271 个社区居委会，68 个行政村。 本工程位于丰台区卢沟桥乡，卢沟桥乡位于京城西南，距天安门直线距离仅 8 公里，与北京市海淀区、宣武区、石景山区三区接壤，与卢沟桥、宛平、太平桥、丰台镇4 个街道办事处管理交叉，面积 56.3 平方公里，人口 3.84 万人。 二、社会经济概况 丰台区 2012 年全年规模以上工业企业完成工业总产值 432.9 亿元，实现销售产值417.5 亿元，产销率为 96.4%。实现出口交货值 14 亿元，实现利润 29.2 亿元。 丰台区 2012 年全年实现农业总产值 3 亿元，其中花卉产值 1.5 亿元，增长 0.7%。 12全区粮食播种面积 7729 亩，粮食产量 1314.1 吨，下降 24.5%。观光休闲农业稳步发展。全区有农业观光园 10 个， 全年共接待游客 108.2 万人次， 实现营业收入 1905.3 万元。 丰台以 “花乡 ”著称，花卉种植在辽、金时代即已开始，以 “丰台芍药甲天下 ”、 “草桥十里百花妍 ”而闻名于世。丰台区花卉产业发展迅速，基本形成 了以生产为基础，以市场为主体，向花卉观赏、租摆、绿化美化工程建设延伸的良好局面。 三、文物景观 本工程周围没有国家和市级文物保护单位。 四、项目周边环境概况 本工程起点位于梅市口路与大瓦窑中路交叉口，相应桩号 0+000，终点位于红星美凯龙西侧约 80m，相应桩号 3+700，全长约 3.7km，均位于丰台区境内，其中桩号0+0000+776 为新建暗涵，桩号 0+7763+700 为已建暗涵清淤。新建暗涵两侧有北京新丰驾校、小屯村和小屯回迁安置房的工地。其中小屯村新建暗涵所在道路南侧部分属于本工程部分随本项工程拆迁，北侧部分将随小屯村旧村改造道路工程拆迁。 周边照片如下，周边关系图详见图 2。 工程起点（两侧为新丰驾校） 小屯村 小屯村回迁安置房工地 小屯西路 13五、基础设施 本项目位于北京市丰台区卢沟桥乡，市政基础设施情况如下： 1、供电 项目所在地区供电由北京市电网供给，可保证本项目用电要求。 2、供水 项目所在地区供水由市政管网供给，可保证本项目用水要求。 3、排水 本项目所在地区排水系统完善，排水进入市政管网，最终进入吴家村污水处理厂处理。 4、交通 本工程位于北京市丰台区，工程紧邻小屯西路、梅市口路、青塔西路、岳各庄北路等道路，交通运输十分方便，有利于工程外来物资的运输。 14环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 (环境空气、地面水、地下水、声环境、生态环境等 ) 一、环境空气质量 北京市环境保护监测城市环境评价点丰台花园监测子站，所监测的数据（污染指数API 级）可体现丰台区西、南部地区的大气环境质量现状，引用该站 2013 年 1 月、 2013年 5 月的监测数据分别代表采暖期、非采暖期的空气质量，以了解该区域的大气环境状况，详见表 3。 表 3 丰台区丰台花园环境监测站空气质量情况（ 2013 年 1 月、 5 月） 日期 污染指数 首要污染物 级别质量状况日期 污染指数首要污染物 级别 质量状况 1月 1日 50 - 1 优 5月 1日 72 PM102 良 1月 2日 45 - 1 优 5月 2日 103 PM2.53 轻 1月 3日 83 NO22 良 5月 3日 85 O32 良 1月 4日 193 PM2.54 中 5月 4日 123 PM2.53 轻 1月 5日 182 PM2.54 中 5月 5日 231 PM2.55 重 1月 6日 201 PM2.55 重 5月 6日 268 PM2.55 重 1月 7日 283 PM2.55 重 5月 7日 213 PM2.55 重 1月 8日 112 PM2.53 轻 5月 8日 183 PM2.54 中 1月 9日 113 PM2.53 轻 5月 9日 70 PM2.52 良 1月 10日 327 PM2.56 严重 5月 10日 74 PM2.52 良 1月 11日 426 PM2.56 严重 5月 11日 89 NO22 良 1月 12日 500 PM10、 PM2.56 严重 5月 12日 74 O32 良 1月 13日 393 PM2.56 严重 5月 13日 118 PM2.53 轻 1月 14日 310 PM2.56 严重 5月 14日 84 PM102 良 1月 15日 132 PM2.53 轻 5月 15日 100 O32 良 1月 16日 142 PM2.53 轻 5月 16日 100 O32 良 1月 17日 109 NO23 轻 5月 17日 143 PM2.53 轻 1月 18日 352 PM2.56 严重 5月 18日 143 PM2.53 轻 1月 19日 245 PM2.55 重 5月 19日 86 PM102 良 151月 20日 118 PM2.53 轻 5月 20日 106 PM103 轻 1月 21日 170 PM2.54 中 5月 21日 132 PM2.53 轻 1月 22日 192 PM2.54 中 5月 22日 88 PM10、 PM2.52 良 1月 23日 321 PM2.56 严重 5月 23日 112 O33 轻 1月 24日 103 NO23 轻 5月 24日 130 PM2.53 轻 1月 25日 103 NO23 轻 5月 25日 102 O33 轻 1月 26日 189 PM2.54 中 5月 26日 134 PM2.53 轻 1月 27日 323 PM2.56 严重 5月 27日 94 PM2.52 良 1月 28日 383 PM2.56 严重 5月 28日 99 PM2.52 良 1月 29日 380 PM2.56 严重 5月 29日 56 PM102 良 1月 30日 282 PM2.55 重 5月 30日 97 O32 良 1月 31日 195 PM2.54 中 5月 31日 112 O33 轻 从表 6 中数据可以看出，该区域 1 月份受供暖季节影响，空气质量二级和好于二级的天数仅为 3 天，占全月的 9.7%，而五级及以上“重度污染”和“严重污染”的天数为 14 天，占全月的 45.2%。 5 月份空气质量二级和好于二级的天数仅为 15 天，占全月的 48.4%，空气质量较 1 月份有明显好转。该区域环境空气首要污染物为 PM2.5（细颗粒物） ，总体而言，区域环境空气质量状况一般。 二、地下水环境质量 项目所在地地下水环境质量执行地下水质量标准 (GB/T14848-93)中的类标准。根据北京市环境质量报告书中 2012 年的数据，城近郊区中南部超标地区的超标指标主要是总硬度、溶解性总固体和硝酸盐氮。 三、噪声环境质量 为分析拟建项目所在地及周边的声环境状况，评价单位于 2014 年 3 月 20 日 -21 日对工程拟建地周边进行了昼间、夜间噪声监测。 （ 1）监测布点 结合评价区域的声学环境，在拟建项目周边共布设 2 个监测点，分别布置于工程起点、终点处，以了解项目所在地噪声环境现状。具体点位如下图所示。 （ 2）监测时段及频次：监测时间为 2014 年 3 月 20 日 -21 日，昼间、夜间各测量 2次。 （ 3）监测方法：执行 GB3096-2008声环境质量标准中的规定。 16噪声监测点位置示意图 （ 4）监测仪器：使用国产 HS5618 型声级计进行监测。 （ 5）评价标准 根据北京市丰台区人民政府关于印发 的通知（丰政发 201337 号） ，本项目所在地区声环境执行声环境质量标准 （ GB3096-2008）中“ 1 类”地区标准（即昼间 55dB（ A） 、夜间 45 dB（ A） ） 。 （ 6）评价方法 采用等效 A 声级评价，对照 GB3096-2008声环境质量标准的 1 类区标准对评价地区噪声现状进行分析。 （ 7）评价结果 评价结果见表 4。 表 4 噪声监测结果 监测点 序号 监测位置 声级 dB（ A） 标准值 dB（ A） 昼间 夜间 昼间 夜间 1 工程起点附近 53.6 42.8 55 45 2 工程终点附近 52.9 43.4 60 50 由表 13 可见，各监测点昼夜噪声均达标。 1#2# 17主要环境保护目标 (列出名单及保护级别 )： 评价区内未发现市级以上文物保护单位、名胜古迹和珍稀动植物、地下水水源保护区等重点环境保护目标。 水衙支沟沿线的一般环境保护目标为周围的居住区，主要是新建暗涵段的小屯村，小屯村新建暗涵所在道路南侧部分属于本工程部分随本项工程拆迁，北侧部分将随小屯村旧村改造道路工程拆迁。环境敏感目标具体位置和方位详见图 2。 18评价适用标准 环 境 质 量 标 准 1、大气环境质量标准 大气环境质量评价，执行国家环境空气质量标准 (GB3095 2012)中二级标准，具体数据见表 5。 表 5 环境空气质量标准浓度值 单位： mg/Nm3污染物名称 取值时间 细颗粒物 (PM2.5) 可吸入颗粒物(PM10) SO2NO2CO O3一小时平均 0.50 0.20 10.00 0.2 日平均 0.075 0.15 0.15 0.08 4.00 0.16年平均 0.035 0.07 0.06 0.04 标准来源 GB3095-2012 二级 2、地下水环境质量标准 本项目区地下水环境质量执行地下水质量标准 （ GB/T 14348-93）中类标准限值。 表 6 地下水质量标准部分限值 项 目 类标准值 单位 pH 6.5 8.5 / 高锰酸盐指数 3.0 mg/L 总硬度 450 mg/L 溶解性总固体 1000 mg/L 氨氮 0.2 mg/L 硝酸盐氮 20 mg/L 硫酸盐 250 mg/L 氯化物 250 mg/L亚硝酸盐氮 0.02 mg/L 阴离子表面活性剂 0.3 mg/L 3、区域环境噪声标准 根据北京市丰台区人民政府关于印发 的通知 （丰政发 201337 号） ，本项目所在地区声环境执行声环境质量标准（ GB3096-2008）中“ 1 类”地区标准。具体的标准限值见表 7。 19表 7 城市区域环境噪声限值 等效声级： dB(A) 类 别 昼 间 夜 间 0 类 50 401 类 55 45 2 类 60 503 类 65 55 4 类 4a 类 70 554b 类 70 60 注：4a 类为高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通（地面段）、内河航道两侧区域；4b 类为铁路干线两侧区域。 污 染 物 排 放 标 准 1、施工期大气污染排放标准 施工扬尘执行北京市大气污 染物综合排放标准 （ DB11/501-2007）中无组织排放监控点浓度限值中其它颗粒物的标准值，为 1.0 mg/m3。 2、施工期水污染物排放标准 施工期外排污水主要为生活污水，经市政污水 管网收集后进入吴家村污水处理厂，排水水质执行北京市地方标准水污染物排放标准 （ DB11/307-2013）表 3“排入公共污水处理系统的水污染物排放限值”的排放要求。具体数值见表8。 表 8 水污染物排放标准 单位： mg/L 污染物名称 SS CODCrBOD5氨氮 排放限值 400 500 300 45 3、施工场界噪声标准 施工期场界噪声执行建筑施 工场界环境噪声排放标准 (GB12523-2011)中表 1 建筑施工场界环境噪声排放限值，具体数值见表 9。 表 9 建筑施工场界环境噪声排放限值 单位： dB(A) 昼间 夜间 70 554、固体废弃物评价标准 执行中华人民共和国固体废物污染环境保护法中的有关规定。 20总量 控制 指标 无 21建设项目工程分析 工艺流程简述 (图示 )： 主要污染工序： 一、 施工期污染源分析 本项目施工内容主要包括新建钢筋混凝土暗涵 776m，已建暗涵清淤 2924m，混凝土路面拆除和恢复等内容，因此施工期的污染源主要有施工扬尘、施工废水、噪声和固体废弃物。 （一）施工废气 施工期大气污染源主要是扬尘，扬尘主要来自：路面开挖时产生的扬尘；土方现场堆放扬尘；建筑材料（白灰、水泥、砂子、石子、砖等）的现场搬运及堆放扬尘；施工垃圾的清理、堆放及运输扬尘；施工现场道路扬尘。扬尘量的大小与施工条件、管理水平、机械化程度、施工季节、土质及天气等多种因素有关。 （ 1）土方开挖、堆积及回填扬尘 在路面开挖等建设中，土方开挖、土方临时堆积、土方回填等均会产生扬尘，通过类比调查，未采取防护措施和土壤较为干燥时，开挖的最大扬尘约为开挖土量的 1%；施工准备 z 水电系统 z 临时房屋 z 场内道路施工 z 施工材料购置 z 施工围堰 z 临时占地 拆除工程： z 道路拆除 新建工程： z 土方开挖 z 土方回填 z 道路恢复 主体施工 工程验收 22在采取一定防护措施和土壤较为湿润时，开挖的扬尘量约为 0.1%。本项目施工期土方开挖量约 40829 m3，采取一定防护措施和土壤较为湿润时，土方开挖扬尘量约 40.8m3。（ 2）物料堆积和使用产生扬尘 本工程建设暗涵、附属物等需要建筑材料。施工现场物料、废料堆积和物料使用会产生扬尘。物料扬尘主要来自砂土、石料、砖、石灰粉煤灰沙砾等建筑材料的堆积、转移、使用等过程。 （ 3）车辆运输扬尘 有关资料表明，运输车辆在施工场地行驶产生的扬尘约占施工扬尘总量的 60%，这与场地状况有很大关系，一般情况，在不采取 任何抑尘措施的情况下，产尘点周围 5m范围内的 TSP 小时浓度值可达 10mg/m3。 场地在自然风作用下产生的扬尘一般影响半径在 100m 以内，在产尘点下风向 100m 处 TSP 小时浓度值可降到 1mg/m3以下。 此外，运输车辆在离开施工现场后，因颠簸或风吹作用洒落的废渣土，会对沿途周围环境产生扬尘污染。 （ 4）清淤恶臭 在已建暗涵清淤过程中，采用打开检查井，直接用密闭车辆抽走淤泥的方式，清理的淤泥不堆积，因此基本不会产生异味和恶臭气体，对环境的影响很小。 （ 5）燃油尾气 运输汽车、推土机等施工机械燃烧柴油或 汽油，会排放尾气，主要成分是少量的SO2、 NOX和 CO 等。 （二）施工废水 施工期产生的废水包括施工人员的生活污水和施工本身产生的生产废水。施工生产废水主要包括砂石料冲洗废水和机械设备保养冲洗水，由于本工程砂石料在市场购买，砂石料都已冲洗干净，直接使用，因此本工程施工范围内无砂石料冲洗环节，不产生此类污水，所以本工程施工生产废水主要是机械设备保养冲洗水。 本工程施工期施工人数约为 120 人， 施工总工期为 3 个月， 每日施工生活用水按 80L/人天计，则每天生活用水量 9.6m3/d，排水量按用水量的 85%计，则生活污水排放量为 8.2m3/d，施工期总排水量为 738m3。生活污水水质按 CODCr400mg/L、 BOD5200mg/L、SS220mg/L、氨氮 40mg/L 计，则水污染物产生量为 CODCr295.2kg、 BOD5147.6kg、SS162.4kg、氨氮 29.5kg。本工程施工期生活污水排入 市政污水管网，最终进入吴家村污水处理厂进行处理。本项目施工期排水浓度能够满足北京市地方标准水污染物排放标准 （ DB11/307-2013）表 3“排入公共污水处理系统的水污染物排放限值”的排放要 23求（ CODCr500mg/
