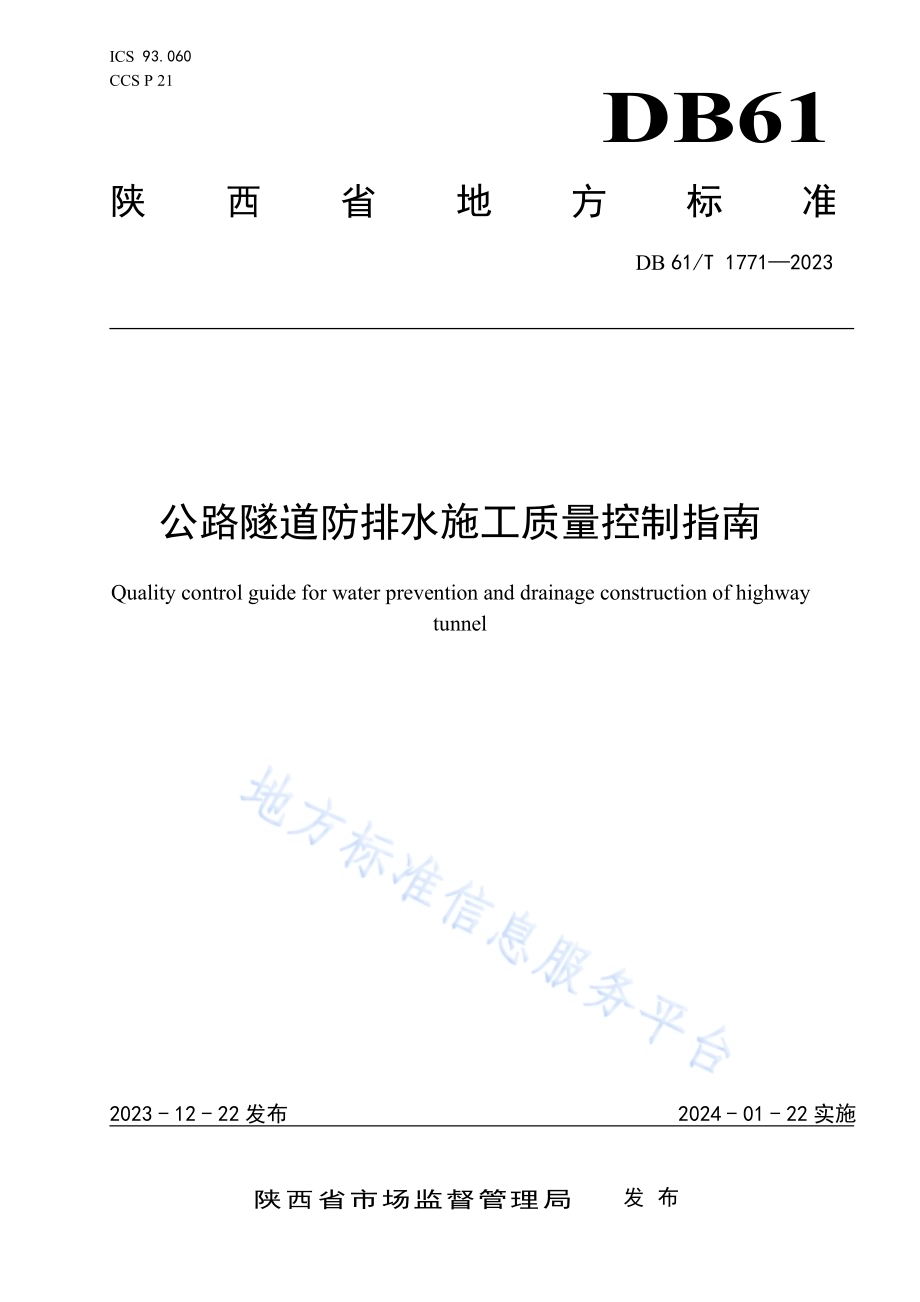

I C S 9 3.0 6 0C C S P 2 1DB61陕 西 省 地 方 标 准D B 6 1/T 1 7 7 1 2 0 2 3公 路 隧 道 防 排 水 施 工 质 量 控 制 指 南Q u a l i t y c o n t r o l g u i d e f o r w a t e r p r e v e n t i o n a n d d r a i n a g e c o n s t r u c t i o n o f h i g h w a yt u n n e l2 0 2 3-1 2-2 2 发 布 2 0 2 4-0 1-2 2 实 施陕 西 省 市 场 监 督 管 理 局发 布D B 6 1/T 1 7 7 1 2 0 2 3I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 则.15 排 水 沟（管）.26 环 向 盲 管 及 纵、横 向 排 水 管.67 防 水 层.98 止 水 带 和 止 水 条.1 2参 考 文 献.1 6D B 6 1/T 1 7 7 1 2 0 2 3I I前 言本 文 件 按 照 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。本 文 件 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 文 件 起 草 单 位：陕 西 交 通 控 股 集 团 有 限 公 司、陕 西 省 交 通 运 输 工 程 质 量 监 测 鉴 定 站、中 交 一 公 局第 一 工 程 有 限 公 司。本 文 件 主 要 起 草 人：王 天 林、李 昕、陈 旭、李 剑 平、陈 强、于 伟、雷 双 龙、孙 长 海、林 广 东、薛 君、李 金 雷、郭 勇、朱 高 云、白 尚 本、钱 江 明。本 文 件 由 陕 西 交 通 控 股 集 团 有 限 公 司 负 责 解 释。本 文 件 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 交 通 控 股 集 团 有 限 公 司电 话：0 2 9-8 7 8 3 2 6 6 6地 址：陕 西 省 西 安 市 雁 塔 区 太 白 南 路 9 号邮 编：7 1 0 0 6 5D B 6 1/T 1 7 7 1 2 0 2 31公 路 隧 道 防 排 水 施 工 质 量 控 制 指 南1 范 围本 文 件 提 供 了 公 路 隧 道 防 排 水 施 工 质 量 控 制 要 点、质 量 控 制 指 标、常 见 问 题 及 预 防 措 施 的 指 导 和 建议。本 文 件 适 用 于 新 建、改 扩 建 公 路 隧 道 防 排 水 的 施 工 质 量 控 制。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。J T G F 8 0/1 公 路 工 程 质 量 检 验 评 定 标 准 第 一 册 土 建 工 程G B/T 1 1 8 3 6 混 凝 土 和 钢 筋 混 凝 土 排 水 管3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1防 水 层 w a t e r p r o o f l a y e r设 置 在 衬 砌 外 起 防 水、隔 离 作 用 的 防 水 结 构，由 防 水 板、土 工 布 组 成。3.2纵 向 排 水 管 基 座 l o n g i t u d i n a l d r a i n b a s e沿 隧 道 两 侧 边 墙 浇 筑 的 纵 向 排 水 管 半 圆 形 底 座。3.3丝 网 垫 片 热 熔 焊 接 w i r e m e s h g a s k e t h o t m e l t w e l d i n g利 用 电 磁 焊 枪 加 热 固 定 土 工 布 的 丝 网 热 熔 垫 片，使 丝 网 热 熔 垫 片 达 到 熔 化 温 度，与 防 水 板 焊 接。4 总 则4.1 公 路 隧 道 防 排 水 施 工 应 加 强 质 量 管 控，打 造 品 质 工 程。4.2 隧 道 防 排 水 措 施 应 遵 循“防、排、截、堵 相 结 合，因 地 制 宜、综 合 治 理”的 原 则，形 成 完 善 的 防 排水 体 系，使 防 水 可 靠、排 水 畅 通。4.3 防 水 混 凝 土、防 水 层、施 工 缝、变 形 缝、盲 管、排 水 管（沟）、边 沟 等 防 排 水 设 施 应 符 合 设 计 要求 及 相 关 规 范。D B 6 1/T 1 7 7 1 2 0 2 324.4 防 排 水 材 料 应 符 合 国 家、行 业 标 准 及 设 计 要 求，并 经 试 验 检 测 合 格。4.5 施 工 中 观 测 和 记 录 洞 内 的 出 水 部 位、水 量 大 小、涌 水 情 况、变 化 规 律、补 给 来 源、排 泄 去 向 等 情况。4.6 隧 道 施 工 反 坡 排 水 时，宜 根 据 隧 道 长 度 及 坡 度 设 置 分 级 排 水 设 施。设 置 独 立 电 力 系 统，宜 采 用 双回 路 设 计。配 置 水 泵 排 水 能 力 应 大 于 排 水 量 的 2 0%，并 配 置 备 用 设 备，备 用 水 泵 排 水 能 力 应 不 小 于 工作 水 泵 排 水 能 力 的 7 0%。4.7 隧 道 排 水 不 得 污 染 环 境。环 境 敏 感 区、可 能 对 饮 用 水 源 造 成 影 响 的 隧 道，应 制 定 专 项 施 工 排 水 方案，并 符 合 当 地 环 保 相 关 要 求。4.8 防 水 层 施 工 前 应 进 行 初 期 支 护 交 验，排 水 管 安 装 后，及 时 进 行 通 水 试 验。5 排 水 沟（管）5.1 施 工 工 序5.1.1 中 心 水 沟（管）施 工 可 采 用 预 制 或 现 浇 工 艺，预 制 中 心 排 水 沟（管）施 工 工 序 见 图 1，中 心 排水 沟 施 工 工 序 流 程 图 见 图 2。图 1 预 制 中 心 排 水 沟（管）施 工 工 序 流 程 图D B 6 1/T 1 7 7 1 2 0 2 33图 2 现 浇 中 心 排 水 沟 施 工 工 序 流 程 图5.1.2 边 沟 施 工 可 采 用 现 浇 或 预 制 方 法，宜 按 照 下 列 工 序 进 行，预 制 边 沟 施 工 工 序 见 图 3，现 浇 边 沟施 工 工 序 见 图 4。D B 6 1/T 1 7 7 1 2 0 2 34图 3 预 制 边 沟 施 工 工 序 流 程 图图 4 现 浇 边 沟 施 工 工 序 流 程 图5.2 控 制 要 点5.2.1 隧 道 用 预 制 排 水 管 宜 采 用 钢 筋 混 凝 土 管,其 物 理 力 学 性 能 指 标 满 足 混 凝 土 和 钢 筋 混 凝 土 排 水管(G B/T 1 1 8 3 6)规 定 级 管 的 要 求。5.2.2 中 心 排 水 沟（管）在 有 仰 拱 的 段 落 可 与 仰 拱 同 步 施 作，无 仰 拱 段 中 心 排 水 沟（管）宜 与 隧 底 光爆 层 同 步 开 挖，沟（管）内 无 杂 物。5.2.3 中 心 排 水 沟（管）纵 坡 宜 与 隧 道 纵 坡 保 持 一 致，排 水 沟（管）线 型 顺 直，避 免 起 伏、错 位，防止 积 水、渗 漏。D B 6 1/T 1 7 7 1 2 0 2 355.2.4 中 央 排 水 沟（管）应 按 照 图 纸 设 计 要 求 设 置 检 查 井，如 与 二 次 衬 砌 施 工 缝、沉 降 缝、预 埋 管 线等 位 置 冲 突，可 适 当 调 整 检 查 井 位 置，并 在 隧 道 边 墙 设 明 显 标 记。5.2.5 隧 道 两 侧 沟 槽 混 凝 土 施 工 宜 采 用 整 体 式 液 压 台 车。5.2.6 中 心 排 水 沟（管）、边 沟 施 工 应 沟 槽 接 头 紧 密、不 渗 漏，路 侧 边 沟 与 相 邻 路 面 结 构 层 接 缝 平 整。5.2.7 混 凝 土 浇 筑 振 捣 过 程 中 防 止 损 坏 排 水 管。5.2.8 预 制 沟（管）运 输 及 装 卸 过 程 中 防 止 碰 撞、挤 压 损 坏。5.3 质 量 控 制 指 标质 量 控 制 指 标 见 表 1。表 1 质 量 控 制 指 标序号 控制要素 控制指标1 模板安装 偏位不大于 1 5 m m。2 沟身混凝土浇筑 混凝土自由倾落高度不宜超过 2.2 m。3 养护 混凝土养护时间不少于 7 d。4 排水沟（管）高差 排水沟（管）接头处流水面高差不大于 5 m m。5.4 常 见 问 题 及 预 防 措 施常 见 问 题 及 预 防 措 施 见 表 2。表 2 常 见 问 题 及 预 防 措 施序号 常见问题 预防措施1 线形不顺直采用仰拱弧形模板加中心排水沟模板的一体式液压移动栈桥，模板支撑牢固，放样点间距宜为 2 m。2 蜂窝、麻面1.振捣密实，一次成型；2.模板涂抹脱模剂，每次浇筑完混凝土，对模板面进行清理。3 缺边掉角1.支模时模版均匀涂抹隔离剂；2.应在混凝土强度达到 2.5 M P a 后方可拆模。4钢 筋 保 护 层 厚 度 不足、钢筋外露钢筋需采取定位措施。5 管沟移位、错台 对管节节口处进行定位固定，使管节有效连接，检查合格后方可施工。5.5 质 量 检 测5.5.1 预 制 混 凝 土 排 水 沟（管）实 测 项 目 见 表 3。D B 6 1/T 1 7 7 1 2 0 2 36表 3 预 制 混 凝 土 排 水 沟（管）实 测 项 目项次 检 查 项 目 规定值或允许偏差 检查方法和频率1 混凝土抗压强度或砂浆强度（M P a）在合格标准内根 据 公 路 工 程 质 量 检 验 评 定 标 准 第 一 册 土建工程(J T G F 8 0/1)附录 D 检查2 管轴线偏位（m m）1 5 全站仪或尺量:每两井间测 3 处3 流水面高程（m m）1 0水准仪、尺量：两井间进出水口各一处，中间1 处 2 处4 基础厚度（m m）不小于设计值 尺量:每两井间测 3 处5 管座肩宽（m m）+1 0，-5尺量:每两井间测 2 处肩高（m m）1 06 抹带宽度 不小于设计值尺量:按 1 0%抽查厚度 不小于设计值5.5.2 现 浇 混 凝 土 排 水 沟（管）实 测 项 目 见 表 4。表 4 现 浇 混 凝 土 排 水 沟（管）实 测 项 目项次 检 查 项 目 规定值或允许偏差 检查方法和频率1 断面净空尺寸（m m）1 0 尺量:每 1 0 m 随机检查 1 处2 沟壁厚度（m m）不小于设计值 尺量:每 1 0 m 随机检查 1 处3 沟底厚度（m m）不小于设计值 尺量:每 1 0 m 随机检查 1 处4 沟顶高程（m m）0，-1 0 水准仪:每 2 0 m 测 1 处5 沟底高程（m m）2 0 水准仪:每 2 0 m 测 1 处6 环 向 盲 管 及 纵、横 向 排 水 管6.1 施 工 工 序环 向 盲 管 及 纵、横 向 排 水 管 施 工 宜 按 照 下 列 工 序 进 行，环 向 盲 管 及 纵、横 向 排 水 管 施 工 工 序 流 程 见图 5。D B 6 1/T 1 7 7 1 2 0 2 37图 5 环 向 盲 管 及 纵、横 向 排 水 管 施 工 工 序 流 程 图D B 6 1/T 1 7 7 1 2 0 2 386.2 控 制 要 点6.2.1 环 向 盲 管 宜 紧 贴 初 支 表 面 或 渗 水 岩 壁 设 置，间 距 符 合 设 计 要 求，在 地 下 水 较 大 段 落 适 当 加 密。6.2.2 出 现 集 中 出 水，先 在 出 水 位 置 钻 孔，塞 入 打 孔 P V C 管 或 钢 花 管 加 土 工 布 包 裹，将 水 引 排 至 纵 向排 水 管。6.2.3 围 岩 或 初 期 支 护 渗 漏 面 积 大，可 沿 壁 面 敷 设 排 水 板。6.2.4 环 向 盲 管 外 表 面 宜 敷 设 砂 浆。6.2.5 铺 设 纵 向 排 水 管 前 需 放 样 划 线，浇 筑 纵 向 排 水 管 基 座，使 纵 向 排 水 管 安 装 高 程 准 确 且 线 形 顺 直。6.2.6 纵 向 排 水 管 应 在 检 查 井 处 断 开，对 端 头 进 行 保 护。6.2.7 防 水 卷 材 需 反 包 纵 向 排 水 管，纵 向 排 水 管 与 防 水 板 之 间 形 成 的 空 隙，充 填 单 级 配 碎 石 反 滤 层。6.2.8 纵 向 排 水 管 连 接 后，预 留 的 环 向 盲 管 三 通 端 口 与 纵 向 管 一 端（单 级 配 碎 石 层）应 采 用 灌 水 的 方式 检 查 纵 向 管 排 水 是 否 畅 通。6.2.9 环 向 盲 管、纵 向 排 水 管 应 防 止 机 械 设 备 或 人 为 扰 动，发 现 脱 落 时 要 及 时 重 新 固 定。6.2.1 0 横 向 排 水 管 与 纵 向 排 水 管 应 采 用 三 通 紧 密 连 接，土 工 布 包 裹，连 接 牢 固、畅 通，安 装 坡 度 符 合设 计 要 求。6.3 质 量 控 制 指 标质 量 控 制 指 标 见 表 5。表 5 质 量 控 制 指 标序号 控制要素 控制指标1 环向盲管环向盲管在承受 0.5 M P a 压力时耐压扁平率不大于 5%，其规格和其他性能符合设计要求。2 纵排水管 纵向排水管上面覆盖碎石作为反滤层，碎石粒径为 2 c m 3 c m。3 横排水管 横向排水管排水坡度不小于设计值，设计无要求时坡度不得小于 2%。6.4 常 见 问 题 及 预 防 措 施常 见 问 题 及 预 防 措 施 见 表 6。表 6 常 见 问 题 及 预 防 措 施序号 常见问题 预防措施1环向盲管位置与出水点位置不匹配新出水点加设半圆管。2 环向盲管凹瘪1.环向敷设的环向盲管其偏压值应满足设计要求；2.加强环向盲管保护。3 纵向排水管包裹不紧密1.铺设防水卷材时，预留足够包裹纵向排水管的长度；2.纵 向 排 水管 包 裹 后 进 行固 定，防 止 脱 落。4 纵向排水管起伏1.安装前精确定位；2.安装过程中可进行固定，宜采用半圆基座固定。5 横向排水管积水1.安装横向排水管时，需内高外低，排水通畅；2.严格控制设计横坡，坡度不得小于设计值。D B 6 1/T 1 7 7 1 2 0 2 39表 6（续）序号 常见问题 预防措施6 横向排水管管口堵塞1.安装时，管口采用土工布包裹密实；2.混凝土浇筑完成后，清除管口封堵的土工布，及时疏通。7 各管连接不紧密1.采用三通方式连接；2.接头位置采用钢筋支架、胶带固定牢固；3.加强保护，防止人员机械碰撞扰动。6.5 质 量 检 测环 向 盲 管 及 纵、横 向 排 水 管 实 测 项 目 见 表 7。表 7 环 向 盲 管 及 纵、横 向 排 水 管 实 测 项 目项次 检 查 项 目 规定值或允许偏差 检查方法和频率1 轴线偏位（m m）1 5 全站仪:每 1 0 m 测 1 处2 断面尺寸或管径（m m）1 0 尺量:每 1 0 m 测 1 处3 壁厚（m m）不小于设计值 尺量:每 1 0 m 测 1 处4 管底高程（m m）2 0 水准仪:每 1 0 m 测 1 处5 纵坡 满足设计要求 水准仪:每 1 0 m 测 1 处7 防 水 层7.1 施 工 工 序防 水 层 宜 按 照 下 列 工 序 施 工，防 水 层 施 工 工 序 见 图 6。D B 6 1/T 1 7 7 1 2 0 2 31 0图 6 防 水 层 施 工 工 序 图7.2 控 制 要 点7.2.1 喷 射 混 凝 土 宜 采 用 无 碱 速 凝 剂，初 期 支 护 验 收 合 格 后 进 行 土 工 布 铺 设 施 工。7.2.2 防 水 层 应 超 前 二 次 衬 砌 1 2 循 环 距 离 铺 设。7.2.3 土 工 布、防 水 板 铺 挂 宜 采 用 铺 挂 一 体 机，环 向 整 幅 铺 挂 无 搭 接。7.2.4 土 工 布、防 水 板 铺 挂 松 紧 适 度，松 弛 系 数 取 1.1 1.2。7.2.5 防 水 板 铺 设 应 按 照 隧 道 纵 坡，以“下 压 上”方 式 搭 接，防 止 水 流 进 入 焊 缝 区 域，环 向 防 水 板 搭 接方 式 见 图 7、纵 向 防 水 板 搭 接 方 式 见 图 8。D B 6 1/T 1 7 7 1 2 0 2 31 1图 7 环 向 防 水 板 搭 接 方 式 图 8 纵 向 防 水 板 搭 接 方 式7.2.6 隧 道 变 截 面 段 防 水 板 铺 挂 时，宜 先 从 变 截 面 段 向 正 常 段 铺 设（由 折 角 向 平 顺 面 铺 设），焊 缝 避开 变 截 面 折 角 处，使 防 水 板 在 变 截 面 处 完 整。7.2.7 土 工 布 铺 设 宜 采 用 红 外 线 定 位，固 定 时 宜 采 用 热 熔 焊 机 进 行 焊 接。7.2.8 防 水 板 接 缝 牢 固，不 应 有 气 泡、折 皱 及 空 隙。7.2.9 防 水 板 与 纵、横 向 排 水 管 排 水 管 连 接 部 位 包 裹 紧 密、平 整、牢 固。7.3 质 量 控 制 指 标质 量 控 制 指 标 见 表 8。表 8 质 量 控 制 指 标序号 控制要素 控制指标1.土工布搭接、固定1.土工布接缝搭接宽度不宜小于 5 0 m m；2.土 工布 采用 射钉 加热 熔垫 固定，其 固定 点的 间距 可根 据基 面平 整 情况 确定，拱 部宜 为0.5 m 0.7 m，侧墙宜为 0.7 m 1.0 m，在凹处适当增加固定点。2 防水板搭接1.防水板焊接宜采用双焊缝热熔爬焊机，搭接宽度不小于 1 0 0 m m，单条焊缝宽度不小于1 0 m m，焊缝连续、不间断、不漏焊、假焊、焊焦、焊穿；2.防水板搭接缝与二次衬砌混凝土施工缝错开 1.0 m 2.0 m；3.防水板焊缝焊接质量检查采用充气法，充气压力在 0.2 5 M P a 保持 1 5 m i n 后，压力下降小于 1 0%。7.4 常 见 问 题 及 预 防 措 施常 见 问 题 及 预 防 措 施 见 表 9。表 9 常 见 问 题 及 预 防 措 施序号 常见问题 预防措施1 初支表面不平整 对初期支护面进行检查修整，割除尖锐物并用砂浆抹平。2防水板搭接 焊缝不严密采用双缝焊接，进行气密性试验检查焊缝质量，如有破损，及时修补。3二次衬砌钢 筋焊接时损伤防水板焊接钢筋时，应在钢筋与防水层之间加设防火隔板。D B 6 1/T 1 7 7 1 2 0 2 31 2表 9（续）序号 常见问题 预防措施4 防水板过紧、过松 实测初支轮廓的环向长度，不满足要求时应重新铺挂防水板。5预留洞室内 的防水板褶皱、松 弛、焊缝不严1.预留洞室防水板铺挂需由内向外单独铺设，阴阳角处做成 R 1 0 c m 的圆弧面；2.焊缝位置需与预留洞室转角保持一定距离，防水板对接平顺。7.5 质 量 检 测防 水 层 实 测 项 目 见 表 1 0。表 1 0 防 水 层 实 测 项 目项次 检 查 项 目 规定值或允许偏差 检查方法和频率1 搭接长度（m m）1 0 0 尺量：每 5 环搭接抽查 3 处2 焊接缝宽（m m）焊缝宽 1 0 尺量：每 5 环搭接抽查 3 处3 固定点间距 满足设计要求 尺量：每 2 0 m 检查 3 处4 焊缝密实性 满足设计要求 气密性检测仪：每 2 0 m 检查 1 处焊缝8 止 水 带 和 止 水 条8.1 施 工 工 序8.1.1 背 贴 式 止 水 带 施 工 宜 按 照 下 列 工 序 施 工，背 贴 式 止 水 带 施 工 工 序 流 程 见 图 9。图 9 背 贴 式 止 水 带 施 工 工 序 流 程 图D B 6 1/T 1 7 7 1 2 0 2 31 38.1.2 中 埋 式 止 水 带 施 工 宜 按 照 下 列 工 序 施 工，中 埋 式 止 水 带 施 工 工 序 流 程 见 图 1 0。图 1 0 中 埋 式 止 水 带 施 工 工 序 流 程 图8.1.3 止 水 条 施 工 宜 按 照 下 列 工 序 图 进 行，止 水 条 施 工 工 序 流 程 见 图 1 1。D B 6 1/T 1 7 7 1 2 0 2 31 4图 1 1 止 水 条 施 工 工 序 流 程 图8.2 控 制 要 点8.2.1 环 向 止 水 带 宜 采 用 定 制 长 度，避 免 接 头。8.2.2 不 得 在 止 水 带 上 穿 孔 打 洞 固 定 止 水 带。8.2.3 背 贴 式 止 水 带 施 工 前 宜 在 已 铺 挂 的 防 水 板 上 准 确 标 出 施 工 缝、变 形 缝 位 置，沿 施 工 缝、变 形 缝位 置 铺 设，止 水 带 中 线 与 施 工 缝、变 形 缝 重 合，止 水 带 两 边 与 防 水 板 焊（粘）接。8.2.4 挡 头 模 板 应 与 背 贴 式 止 水 带 顶 紧、密 贴，混 凝 土 浇 筑 时 不 得 漏 浆。8.2.5 环 向 中 埋 式 止 水 带 应 埋 设 在 衬 砌 结 构 设 计 厚 度 中 央，平 面 应 与 衬 砌 表 面 平 行、与 衬 砌 端 头 模 板正 交，止 水 带 中 间 空 心 圆 环 应 顺 施 工 缝、变 形 缝 方 向 并 与 缝 重 合 安 装。8.2.6 环 向 中 埋 式 止 水 带 安 装 宜 采 用 端 头 模 板 夹 紧、定 位 筋 固 定。8.2.7 纵 向 中 埋 止 式 水 带 安 装 时 应 采 用 定 位 夹 具 居 中 固 定。8.2.8 二 次 衬 砌 混 凝 土 施 工 缝 中 心 位 置 宜 预 留 凹 槽 安 装 遇 水 膨 胀 止 水 条，止 水 条 定 位 后 至 浇 筑 下 一 环混 凝 土 前，应 避 免 被 水 浸 泡，必 要 时 加 涂 缓 膨 剂，防 止 其 提 前 膨 胀。D B 6 1/T 1 7 7 1 2 0 2 31 58.2.9 加 强 混 凝 土 振 捣 控 制，排 除 止 水 带 底 部 气 泡 和 空 隙，使 混 凝 土 密 实、并 与 止 水 带 紧 密 结 合，防止 振 捣 造 成 止 水 带 偏 位 或 破 损。8.3 质 量 控 制 指 标质 量 控 制 指 标 见 表 1 1。表 1 1 质 量 控 制 指 标序号 控制要素 控制指标1 中埋式止水带安装1.止水带的埋设位置准确，安装平展、无损坏、无扭结，接头形式宜采用热熔焊接机进行搭接焊，止水带的搭接长度不宜小于 1 0 0 m m，热熔焊片需充分填充整个搭接界面；2.在衬砌转角位置的止水带需采用连续圆弧过渡，橡胶止水带的转角半径不小于2 0 0 m m，钢边止水带不小于 3 0 0 m m。2 背贴式止水带安装背贴式止水带宜沿施工缝、变形缝位置铺设，止水带中线需与施工缝、变形缝重合，止水带两边与防水板焊（粘）接，位置偏差应不大于 1 0 m m。3 止水条安装1.预留止水条凹槽线性顺畅，槽宽需比止水条宽 1 m m 2 m m，槽深为止水条厚度的 1/2。2.纵向止水条搭接长度不小于 5 0 m m；8.4 常 见 问 题 及 预 防 措 施常 见 问 题 及 预 防 措 施 见 表 1 2。表 1 2 常 见 问 题 及 预 防 措 施序号 常见问题 预防措施1 中埋式止水带偏位1.中埋式止水带采用钢筋卡固定在堵头模上，确保浇筑过程中不发生位移；2.混凝土振捣时防止触碰止水带。2 止水条偏位 在衬砌端头中心位置预留凹槽。3 与混凝土结合不密贴 控制振捣时长，防止漏振、过振。4 止水带不顺直 止 水 带 埋 设 时 宜 加 密 定 位 钢 筋。8.5 质 量 检 测止 水 带（条）安 装 实 测 项 目 见 表 1 3。表 1 3 止 水 带（条）实 测 项 目项次 检 查 项 目 规定值或允许偏差 检查方法和频率1 纵向偏离（m m）5 0 尺量:每衬砌台车检查 1 环，每环测 3 点2 偏离衬砌中线（m m）3 0 尺量:每衬砌台车检查 1 环，每环测 3 点3 固定点间距（m m）5 0 尺量:每衬砌台车每环止水带检查测 3 点D B 6 1/T 1 7 7 1 2 0 2 31 6参 考 文 献 1 中 华 人 民 共 和 国 行 业 标 准.T B 1 0 7 5 3-2 0 1 0/J 1 1 4 9-2 0 1 1 高 速 铁 路 隧 道 工 程 施 工 质 量 验 收 标 准.北 京：中 国 铁 道 出 版 社，2 0 1 0.2 中 国 铁 路 总 公 司 企 业 标 准.Q/C R 9 6 0 4-2 0 1 5 高 速 铁 路 隧 道 工 程 施 工 技 术 规 程.北 京：中 国 铁 道出 版 社，2 0 1 5.3 中 华 人 民 共 和 国 行 业 推 荐 性 标 准.J T G/T 3 6 6 0-2 0 2 0 公 路 隧 道 施 工 技 术 规 范.北 京：人 民 交 通 出版 社 股 份 有 限 公 司，2 0 2 0.4 中 华 人 民 共 和 国 国 家 标 准.G B 5 0 2 0 8-2 0 1 1 地 下 防 水 工 程 质 量 验 收 规 范.北 京.中 国 建 筑 工 业 出版 社.2 0 1 1._ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
