XX输变电工程环境影响评价报告表.pdf

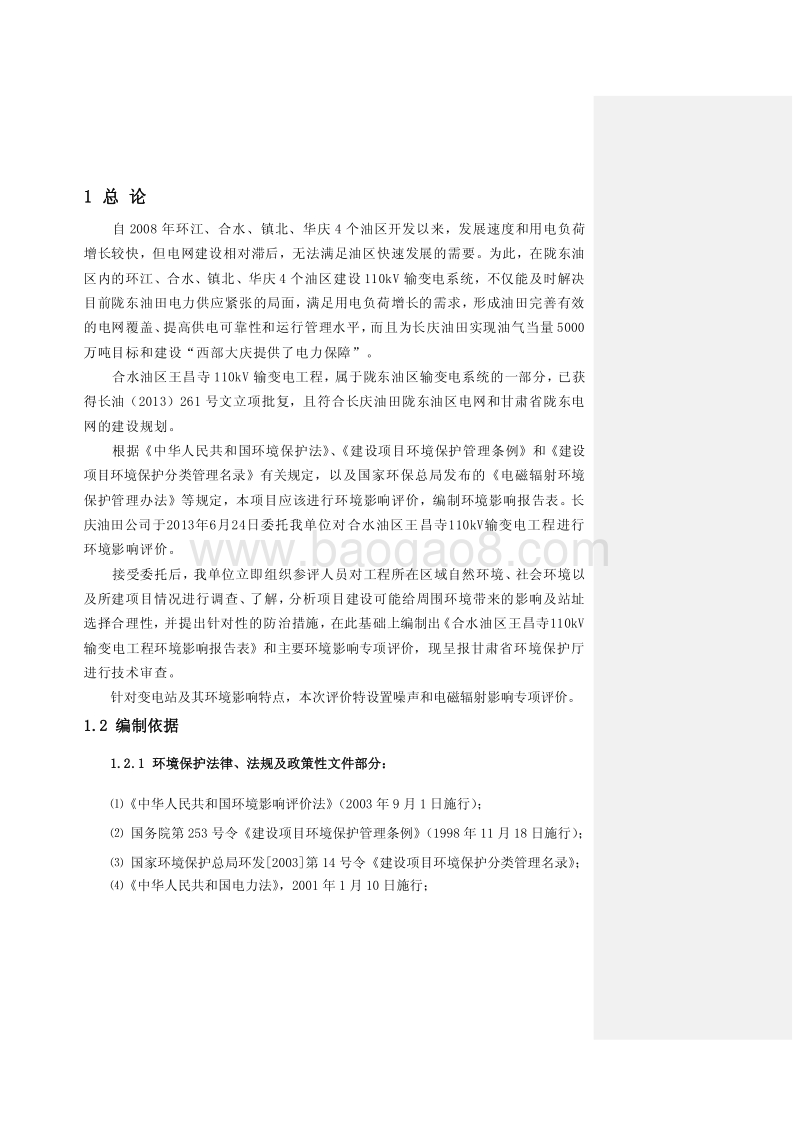

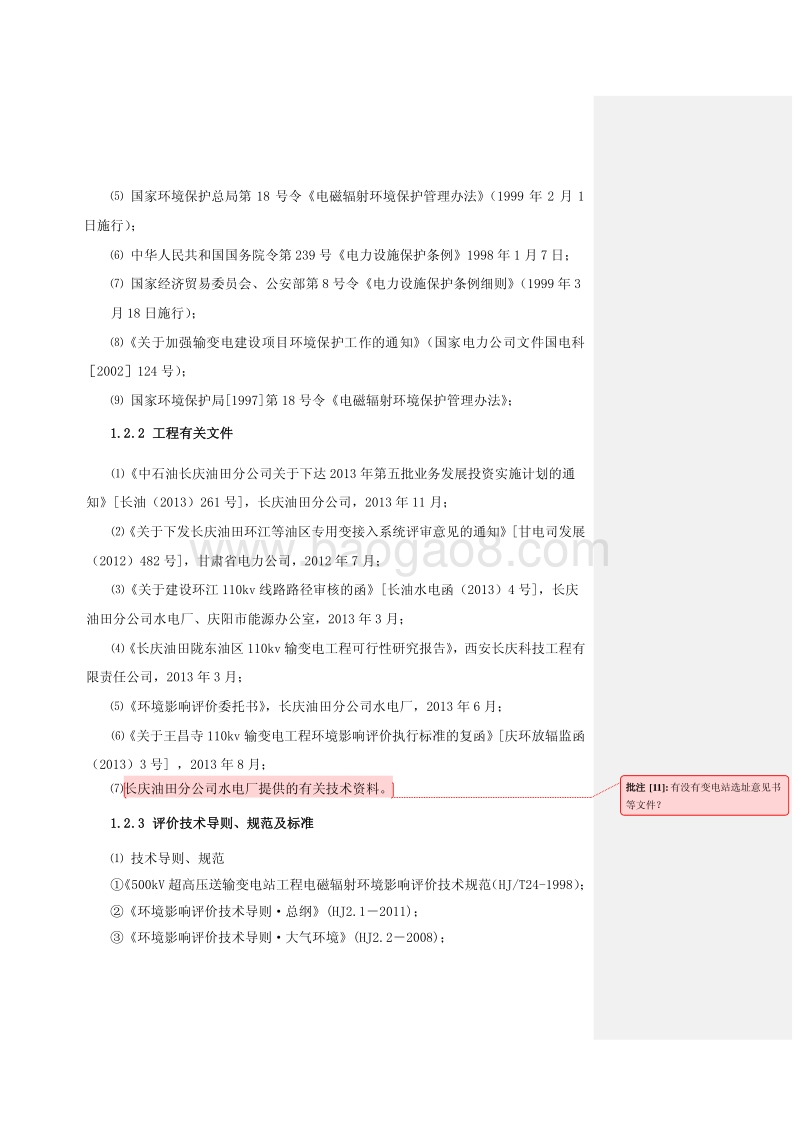

1 总 论 自 2008 年环江、合水、镇北、华庆 4 个油区开发以来，发展速度和用电负荷增长较快，但电网建设相对滞后，无法满足油区快速发展的需要。为此，在陇东油区内的环江、合水、镇北、华庆 4 个油区建设 110kV 输变电系统，不仅能及时解决目前陇东油田电力供应紧张的局面，满足用电负荷增长的需求，形成油田完善有效的电网覆盖、提高供电可靠性和运行管理水平，而且为长庆油田实现油气当量 5000万吨目标和建设“西部大庆提供了电力保障”。 合水 油区 王昌寺 110kV 输变电工程， 属于陇东油区输变电系统的一部分，已获得长油（ 2013） 261 号文立项批复，且符合长庆油田陇东油区电网和甘肃省陇东电网的建设规划 。 根据中华人民共和国环境保护法、建设项目环境保护管理条例和 建设项目环境保护分类管理名录有关规定， 以及国家环保总局发布的电磁辐射环境保护管理办法等规定，本项目应该进行环境影响评价，编制环境影响报告表。 长庆油田公司 于 2013年 6月 24日委托我 单位 对 合水 油区 王昌寺 110kV输变电工程 进行环境影响评价。 接受委托后，我 单位 立即组织参评人员对工程所在区域自然环境、社会环境以及所建项目情况进行调查、了解，分析项目建设可能给周围环境 带来的影响及站址选择合理性，并提出针对性的防治措施，在此基础上 编制出 合水 油区 王昌寺 110kV输变电工程 环境影响报告表和主要环境影响专项评价， 现呈报 甘肃 省环境保护 厅进行技术审查。 针对 变电站 及其环境影响特点， 本次评价 特 设置 噪声和 电磁辐射 影响专项评价。 1.2 编制依据 1.2.1 环境保护法律、法规及政策性文件部分： 中华人民共和国环境影响评价法（ 2003 年 9 月 1 日 施 行）； 国务院第 253 号令建设项目环境保护管理条例（ 1998 年 11 月 18 日施行）； 国家环境保护总局环发 2003第 14 号令建设项目环境保护分类管理名录； 中华人民共和国电力法， 2001 年 1 月 10 日施行； 国家环境保护总局第 18 号令电磁辐射环境保护管理办法（ 1999 年 2 月 1日施行）； 中华人民共和国国务院令第 239 号电力设施保护条例 1998 年 1 月 7 日； 国家经济贸易委员会、公安部第 8 号令 电力设施保护条例细则（ 1999 年 3 月 18 日施行）； 关于加强输变电建设项目环境保护工作的通知（国家电力公司文件国电科 2002 124 号）； 国家环境保护局 1997第 18 号令电磁辐射环境保护管理办法； 1.2.2 工程有关文件 中石油长庆油田分公司 关于 下达 2013 年第五批业务发展投资实施计划的通知 长油（ 2013） 261 号 ，长庆油田分公司， 2013 年 11 月； 关于 下发长庆油田环江等油区专用变接入系统评审意见的通知 甘电司发展（ 2012） 482 号 ，甘肃省电力公司， 2012 年 7 月； 关于建设环江 110kv 线路路径审核的函 长油水电函（ 2013） 4 号 ，长庆油田分公司水电厂、庆阳市能源办公室， 2013 年 3 月； 长庆油田陇东油区 110kv 输变电工程可行性研究报告 ，西安长庆科技工程有限责任公司， 2013 年 3 月； 环境影响评价委托书 ， 长庆油田 分 公司 水电厂 ， 2013 年 6 月； 关于 王昌寺 110kv 输变电工程环境影响评价 执行标准的复函 庆环放辐监函（ 2013） 3 号 ， 2013 年 8 月； 长庆油田 分 公司 水电厂 提供的有关技术资料。 1.2.3 评价技术导则、规范及标准 技术导则、规范 500kV 超高压送 输变电站工程 电磁辐射环境影响评价技术规范 （ HJ/T24-1998）； 环境影响评价技术导则总纲 (HJ2.1 2011)； 环境影响评价技术导则大气环境 (HJ2.2 2008)； 批注 11: 有没有变电站选址意见书等文件？ 环境影响评价技术导则地面水环境 (HJ/T2.3 93)； 环境影响评价技术导则地下水环境 (HJ610 2011)； 环境影响评价技术导则声环境 (HJ2.4 2009)； 辐射环境保护管理导则 电磁辐射监测仪器和方法（ HJ/T10.2-1996）。 辐射环境保护管理导则 电磁辐射环境影响评价方法与标准 HJ/T10.3-1996）； 电磁辐射防护规定（ GB8702-88）； 评价 标准 本次评价采用标准遵照 庆阳 市 放辐射环境监理站 下达的评价标准（ 庆环放辐监函（ 2013） 4 号 文 ）执行。 环境质量标准： 、 声环境：王昌寺 110kV 输变电工程变电站站址区域执行声环境质量标准(GB3096 2 008)2 类区标准。线路经过农村地区，执行声环境质量标准 (GB3096 2008)1 类区标准；线路跨越和位于公路、铁路及河流两侧 40m 范围执行声环境质量标准 (GB3096 2008)4a 类标准。 、 环境空气：变电站区域、输电线路沿线环境空气执行环境空气质量标准(GB3095 1996)及其修改单中二级标准。 、 水环境：变电站周围受纳水体执行地表水环境质量标准 (GB3838 2002)III标准。 污染物排放标准 、 废水 ： 排放执行 污水综合排放标准 (GB8978 1996)表 4 中一级标准。 、 工频电场、工频磁场 ： 执行 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24 1998)推荐值，即以 4kV/m 作为居民区工频电场评价标准，以国际辐射保护协会关于对公众全天辐射时的工频限值 0.1mT作为磁感应强度的评价标准。 、 无线电干扰 ： 执行高压交流架空送电线无线电干扰限值 )(GBl5707 1995)的规定。按照高压交流架空送电线无线电干扰限值 (GBl5707 1995)规定，晴天条件下，输电线路边导线外 20m 处，频率为 0.5MHz 的无线电干扰限值 46dB( V/m)。 、 施工期噪声执行建筑施工场界环境噪声排放标准 (GBl2523 2011)，营运期噪声排放执行工业企业厂界环境噪声排放标准 (GBl2348 2008)2 类标准 、 固体废物贮存执行一般工业固体废物贮存、处置场污染控制标准 (GBl8599 2001)，危险废物贮存执行危险废物贮存污染控制标准 (GBl8597 2001)。 1.3 评价范围 根据工程建设项目的工程特点及所在地区的环境特征，依据环境影响评价技术导则 、 500kV 超高压送 输变电站工程 电磁辐射环境影响评价技 术规范 和高压交流架空送电线无线电干扰限值（ GB15707-1995）规定 的具体要求，确定本项目主要环境要素的评价工作范围如下： 声环境：厂界噪声为 变电站 至围墙外 1m 处，环境噪声以 变电站 站址为中心、半径 200m 范围内的敏感区。 工频电场、工频磁场： 以送电线路走廊两侧 30m 带状区域、 变电站 址为中心的半径 500m 范围内区域为工频电场、磁场的评价范围。 无线电干扰： 以送电线路走廊两侧 2000m 带状区域、 变电站 围墙外 2000m 或距最近带电构架投影 2000m 内区域为无线电干扰评价范围。 1.4 污染控制 目标 以 4kV/m 作为居民区工频电场 强度标准 限值 ， 工频磁场 磁感应强度以 0.1mT 作为 标准限值 。保护目标为站址 500m 范围内 唐洼 村 。 变电站 外距围墙 20m处 及边相导线外 20m（进出线方向一侧）测试频率为 0.5MHz的 晴天 条件下 110kV 变电站 的无线电干扰允许值不大于 46dB（ V/m） 。保护目标为站址 500m 范围内 唐洼 村居民广播电视接收不受干扰。 2 工程概况 2.1 项目名称、性质及建设单位 建设项目名称： 合水油区王昌寺 110kV 输变电工程 建设单位： 长庆油田 分 公司 水电厂 法人代表： 童建 平 建设性质： 新 建 建设地点： 庆阳市 合水县 可行性研究报告编制单位： 西安长庆科技工程有限责任公司 2.2 工程简介 合水油区王昌寺 110kV输变电工程 属于 新建 项目，位于 庆阳市合水县 ，工程总占地 11555m2， 其中站址占地 10331m2，线路塔基占地 1224m2。 工程总投资 7934.19万元，其中环保投资 86万元 。 变电站 总定员 9人，工作制度为全年运行，控制部分采用微机监控系统。 2.3 工程 方案及 规模 主变容量规模 新建 王昌寺 110KV变电 站 1座，主变容量为 2 20MVA。 变电进出线规模 ： 本工程为双电源供电，建设 110kv 进线 2 回， 35kV 出线间隔 6 回，建设 4 回，预留 2 回； 10kV 出线 8 回，建设 5 回，预留 3 回。 线路路径 及杆塔 本工程变电站主、备电源均引自合水 110kv 变电站，线路采用 LGJ-150，长度2 30km。 输电 线路 沿山梁架设 ，采用自立式铁塔 ，共计 204 座， 总占地面积约 1224m2。 交叉跨越 本工程 110kv 线路 沿山 梁架设 ， 所经地区主要为 沟壑 梁峁 ，人烟稀少 ， 线路不跨越居民点， 主要敏感交叉跨越见表 1。交叉跨越 敏感目标，执行 DL/T5092-1999规程最小垂直距离限高，两端加 重垂 接地，不需改线。 表 1 沿线主要交叉跨越情况统计表 线路 被跨越物名称 跨越（钻）次数 保护措施 主 供电源 乡 级公路 2 次 合水至固城公路 35kV 电力线 1 次 油田 35KV 线，两端加重锤接地 10kV 电力线 1 次 油田 10KV 线，两端加重锤接地 低压线路 4 次 农村民用线路， 两端加重锤 通讯线路 2 次 乡村通讯线路， 两端加重锤 备用 电源 35kV 电力线 2 次 油田 35KV 线，两端加重锤接地 通讯线路 3 次 油田 10KV 线，两端加重锤接地 3 工程分析 本工程 变电站 建设 属于 高压送 输变电 工程 ， 主要环境影响因素为电场和磁场、无线电干扰和变电噪声， 输变电站工程 工艺流程及 主要产污环节图 3.1 1。 3.1 噪声的产生与治理 工程运行期主要噪声源有主变压器、电抗器等设备，属电磁噪声。工程拟采用低噪声设备， 主变压器控制在 65dB(A)以下，电抗器 55dB(A)以下， 将主要噪声源主变压器设备布置在变电站中央，并采取减震降噪措施。 图 3.1-1 输变电站工程 工艺流程及主要产污环节图 3.2 电磁辐射及无线电干扰 变电站是电力系统中变换电压、接收和分配电能、控制电力的流向和调整电压的电力装置，是联系电 源 和电能用户的中间环节，同时通过变压器将各级电压的电力网联系起来。变电站运行期间主要污染物有主变压器、电抗器等设备 产生 电磁辐射 ，电磁辐射强度与 变电电压等级、电流、设备容量、送电型式有关 。本工程设备 选用低 辐射低 噪声变压器 ， 增加 进出线高度降低电磁干扰， 降低 工频电场磁场强度 和 无线电干扰强度， 减少电磁辐射 对人体和环境造成的影响 。 4 环境现状调查与评价 4.1 声环境 本次 工频电磁场和无线电干扰监测由甘肃省科源核与辐射安全技术中心 2013 年12 月完成 ，昼夜各 监测 1 次，使用 AWA6291 型实时信号分析仪 监测。 监测方法按声环境质量标准测量方法进行。 从环境噪声监测结果看， 变电站 站址四面场界噪声，均符合声环境质量标准中 2 类标准，站址附近的唐洼村方波家环境噪声也达到标准要求； 110kV 输电线路两侧110KV 电网 主变 110KV配电 装置 35、10KV配电 装置 厂界工频电场 厂界工频磁场 厂界无线电干扰 厂界噪声 工频电场 工频磁场 无线电干扰 运行噪声 主控室 35、 10KV 电网 的唐泉沟 5 户居民的环境噪声均符合声环境质量标准中 1 类标准，声环境质量良好。 4.2 工频电场、磁场 及无线电干扰 本次 工程 变电站 周边 1000m 范围内无广播电视增益设施，站址进出线下端为空地。站址的工频电场、磁场环境质量现状较好。 站址周边附近 村庄广播电视收听收视结果看， 广播收听音质较好，电视收视已普及，电视收视人口多而广，电视收视以有天线接受锅为主，从收视效果看，采用无线天线接受的电视，收视效果良好。 根据现场监测， 本工程 变电站各 厂界 无线电干扰水平均低于标准限值 。 5 环境影响预测与评价 5.1.环境噪声 预测与评价 预测方案 变电站 运行期噪声源稳定，且为 持久 性连续声源，预测方案将分别预测 变电站 正常运行条件下 昼间和夜间 ， 变电站 厂界噪声 和 变电站东北 100m 处的 唐洼村 噪声 的 预测值 。 主要噪声源 本次工程设备主变选用 两台 SSZ11-20000/110型有载调压变压器 ,主变高压侧选用LW30-126/2000A.31.5kA 型 SF6 断路器 。 本次评价声源类比合水 110kV变电站 主变压器 声源为 73.6dB（ A） ， 电抗器 为 65.8dB（ A） ，其 主变容量为 2 35MVA。 预测模式 选用“导则”推荐预测模式 噪声衰减采用点声源几何发散衰减模式 噪声叠加采用各声源共同作用 点叠加 的总声压级 模式。 只考虑声源至受声点的距离衰减 。 空气吸收、雨、雪、雾和温度等影响忽略不计。 预测模式 为： 10lg10)/lg(2011.00)()(niLpnrorpniLrrLL 式中： Lpn 第 n 个受声点的声级， dB(A)； Lpni 第 n 个受声点距第 i 个声源， r 米处的声级， dB(A)； L(r) 受声点距离第 i 个声源 r 米处的声级， dB(A)； L(ro) 离声源距离 ro 米处的声级， dB(A)； r 预测点距离声源的距离 m； ro 参考位置距声源的距离 m； 预测结果及评价 变电站厂界贡献值预测 结果 见 表 2，敏感点预测值结果见表 3。 类比衰减结果见表4。 表 2 厂界 噪声影响预测结果 单位： dB（ A） 表 3 敏感点 噪声影响预测结果 单位： dB（ A） 表 4 合水 110kv变电站类比衰减监测结果 单位： dB（ A） 合水 110kV 变衰减断面 距离（ m） 5 10 15 20 25 30 35 40 45 50 时段 昼间 数值（ dB(A)） 44.5 44.2 43.8 44.1 43.3 43.1 42.5 41.7 40.8 40.4 时段 夜间 数值（ dB(A)） 41.3 41.1 40.8 40.5 40.6 40.3 40.1 39.9 39.6 39.5 从 表 2 的可以 看 出 ， 变电站 运行后， 昼 、夜 厂界噪声 预测值 均满足 工业企业厂界环境噪声排放标准 2 类标准要求。 此外，从本次对合水 110kv 变电站的类比监测结预测点位置 昼间 夜间 现状值 贡献值 预测值 现状值 贡献值 预测值 北场界 43.5 34.8 44.1 39.6 34.8 40.8 西场界 41.4 36.9 42.7 38.6 36.9 40.8 南场界 40.7 40.2 43.5 38.5 40.2 42.4 东场界 43.1 39.7 44.7 39.8 39.7 42.8 预测点位置 昼间 夜间 现状值 贡献值 预测值 现状值 贡献值 预测值 唐洼 村 方波家 41.2 33.2 41.8 38.4 33.2 39.6 果看， 其昼间 厂界噪声值北、西、南、东侧分别为 43.6、 43.5、 43.1、 44.6dB(A)，夜间 噪声 值 北、西、南、东侧分别 为 39.8、 40.4、 40.2、 40.8dB(A)， 所有监测结果均 符合 工业企业厂界环境噪声排放标准 2 类标准要求。 从表 3 的可以看出， 敏感点 唐洼村方波家昼 、 夜 噪声 预测值 较现状背景值 分别 增加 0.6 dB(A)、 1.2dB(A)， 且均 满足 声环境质量标准中的 2 类标准 要求 。 此外，从本次对合水 110kv 变电站的类比 衰减断面的 监测结果看， 距离厂界 5m 处 昼、夜噪声 分别为 44.5、 41.3 dB(A)，至 50m 处 已经分别衰减到 40.4 、 39.5dB(A)， 均 满足 声环境质量标准中的 2 类标准 要求 。 综上所述 ， 变电站运行 期厂界噪声和 区域环境噪声 变化小，且 对 周围的 唐洼村 住户 声环境影响 小 。 5.2 电磁辐射环境影响分析 5.2.1 影响分析内容 工频电场强度 工频 磁场 强度 无线电干扰场强 5.2.2 影响分析方法 本次评价利用已运行 规模 相近的 合水 110kv 变电站的实测数据，类比预测评 价本工程的工频电场、工频磁场、无线电干扰的影响程度。 同时理论预测计算 110kV 输电线路运行后产生的工频电场磁场强度，进行计算预测评价。 5.2.3 工频电场、磁场及无线电干扰类比监测 类比调查 类比 调查 选择建设规模、电压等级、容量、 进出 架线形式及使用条件等相似的 合水 110kv 变电站 电磁 影响实际测量的数据 ， 对本 工程 进行类比 评价 。 本工程 变电站 工程 与 合水 110kV 变电站 主要 电气设备参数 概况比较见表 5。 合水 110kv 变电站工程 环境监测条件统计见表 6， 运行 工况统计见表 7，监测点位布置见 图 5.2 1。 50m50m20m20m20m110kV 线路110k 高压线走向110kV 变电站工频电磁场及无线电干扰监测方位图5 . 2 - 1 监测点位分布 表 5 变电站主要 电气设备参数 变电站名称 合水 110kv 变电站 本工程 变电站 电气一次部分 布置方式 室外布置 室外布置 电压等级 110/35kV/10kV 110/35kV/10kV 主变规模 2 台主变 2 台主变 主变型号 SSZ10-M-31500/110 SSZ11-20000/110 电气二次部分 综合自动化系统，设备分散分布，计算机控制 综合自 动化系统，设备分散分布，计算机控制 站址所在区域周边概况 庆阳市合水县唐泉沟村 庆阳市环县 唐洼 村 表 6 变电站 监测环境条件一览表 序 号 测点名称 测点位置 (北纬 N，东经 E) 天气 气温 ( ) 湿度 ( ) 风速 (m/s) 1 合水 110kv 变电站 N： 35 48 6.9 E： 108 0 8.8 晴 20.5 37 1.4 2 本工程 变电站 N： 35 51 2.4 E： 108 13 5.6 晴 19.5 37 1.5 表 7 合水 110kv变电站运行工况一览表 变电站 监测时间 运行线路 (110kV) 运行状况 电压 U (kV) 电流 I (A) 有功 P (MW) 无功 Q (MVAR) 合水 110kv 2013.9.11 1#主变 103 115 18.4 9.1 2#主变 100 110 18 5 110kV 西合 线 101 121 监测结果 合水 110kv 变电站与 线 路 电场强度、磁场强度监测结果汇总见表 8， 无线电干扰监测结果见表 9， 工频电 磁场、无线电干扰类比监测统计结果见表 10。 110KV 高压线走向 20m 表 8 合水 110kv变电站 电场强度、磁场强度监测结果汇总表 序号 监测点位 电场 强度 （ V/m） 磁感应强度 （ nT） X Y Z 总量 1 北厂界 15.8 12.3 15.6 52.7 55.1 2 西厂界 85.4 22.5 65.4 195.4 207.5 3 南厂界 76.7 26.5 72.1 224.1 243.2 4 东厂界 30.2 16.6 57.2 109.8 125.6 5 变 电站 衰减断面 5m 84.6 20.5 62.3 187.5 215.3 10m 91.2 19.3 59.8 174.6 197.4 15m 95.4 19.5 61.3 169.2 174.2 20m 91.7 16.4 58.4 135.2 142.7 25m 85.4 15.3 52.6 115.3 128.9 30m 71.5 14.8 50.5 90.7 98.8 35m 52.6 9.5 42.1 48.6 58.8 40m 41.8 8.7 21.1 38.3 41.8 45m 31.5 8.2 21.6 34.2 35.7 50m 22.6 7.3 14.5 29.8 31.4 6 西峰 合水 110kV 线路衰减断面 0m 68.6 42.5 225.6 405.8 425.6 5m 60.9 39.5 214.8 368.6 386.7 10m 51.4 35.2 142.5 195.1 215.3 15m 39.7 30.6 75.6 145.2 165.7 20m 35.2 25.2 62.1 95.6 104.1 25m 24.3 21.7 54.2 87.8 99.6 30m 15.7 14.6 40.2 78.3 87.2 35m 20.8 10.3 35.3 64.2 69.4 40m 13.5 9.9 21.5 51.2 54.5 45m 7.9 9.1 19.8 45.3 48.6 50m 6.8 7.6 18.6 41.4 44.7 表 9 合水 110kv变电站无线电干扰 监测结果汇总表 序号 监测点位 频率 (MHz) 监测结 果 dB(V/m) 1 北厂界 0.5 32.6 2 西厂界 0.5 42.5 3 南厂界 0.5 40.7 4 东厂界 0.5 36.7 5 变 电站 衰减断面 0m 0.5 42.1 1m 0.5 40.7 2m 0.5 39.8 4m 0.5 38.5 8m 0.5 38.2 16m 0.5 37.1 20m 0.15 46.7 批注 12: 单位？监测仪器的监测单位吗？ 序号 监测点位 频率 (MHz) 监测结 果 dB(V/m) 0.25 44.8 0.5 37.1 1.0 32.5 1.5 25.6 3.0 21.7 6.0 21.4 10.0 27.8 15.0 31.3 30.0 19.6 32m 0.5 33.8 64m 0.5 32.6 6 西峰 合水 110kV 线路衰减断面 0m 0.5 42.3 1m 0.5 41.6 2m 0.5 41.3 4m 0.5 40.7 8m 0.5 40.4 16m 0.5 37.7 20m 0.15 38.3 0.25 39.9 0.5 36.8 1.0 29.3 1.5 28.7 3.0 25.6 6.0 30.4 10.0 27.9 15.0 32.6 30.0 21.5 32m 0.5 30.4 64m 0.5 27.5 表 10 工频电 磁 场监测值统计表 类别 测量位置 电压等级 最大值 出现位置 评价标准 工频电场 kV/m 合水 110kv 变电站 110kV 0.0954 西厂界外 15m 处 4 西峰 合水 110kV线路 110kV 0.0686 西合线下 0m 工频磁场 mT 合水 110kv 变电站 110kV 243.2 10-6 南厂界外 0m 处 O.1 西峰 合水 110kV线路 110kV 425.6 10-6 西合线下 Om 无线电干扰 dB(uV/m) 合水 110kv 变电站 110kV 0.5MHz 42.5 西厂界 外 0m 处 46 西峰 合水 110kV线路 110kV 42.3 西合线下 Om 5.2.4 理论计算预测 理论计算模式 参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 HJ/T24 1998 中 推荐模式计算 ，预测计算 本工程 运行后产生的 工频电场、磁场及无线电干扰 强度。 预测计算参数 导线距地面高度按 13.8m， 导线型号 LGJ-150， 垂直线路方向为 0 50m，计算点离地 1.5m，预测电压为 115.5kV、电流 100A， 塔型直线塔 。 工频电场 计算方法 计算采用 500kV 超高压送变电工程电磁辐射环境影响技术规范 HJ T24 1998推荐的“高压输电线下空间工频电场强度的计算”公式及“分裂导线”的有关参数。计算距中心线 l 50m、地面高度 1.5m 空间范围内的电场强度分布情况。计算示意见图5.2 1。 图 5.2 1 计算位置示意图 单位长度导线上的等效电荷 QR (实部 )、 QI(虚部 )计算 高压输电线上的等效电荷是线电荷，由于高压输电线半径 r 远远小于架设高度 h，所以等效电荷的位置可以认为是在输电导线的几何中心。 设输电线路为无限长并且平行于地面，地面可视为良导体，利用镜像法计算输电线上的等效电荷。 为了计算多导线线路中导线上的等效电荷，可写出下列矩阵方程： nnnnnnnn QQQUUU.221222211121121式中： U 各导线对地电压的单列矩阵： Q 各导线上等效电荷的单列矩阵； 各导线的电位系数组成的 n 阶方阵 (n 为导线数目 )。 式中 U矩阵可由输电线的电压和相位确定，从环境保护考虑以额定电压的 1.05倍作为计算电压。 (矩阵 )由镜像原理求得。 计算 P 点处工频电场 的水平分量和垂直分量 当导线单位长度的等效电荷求出后，可由下列公式求得实部、虚部电荷工频电场的水平分量和垂直分量 26R123R125R122R124R121R10xR rdxQr dxQr xQr xQr dxQr dxQ2 1E E Q x dr Q x dr Q xr Q xr Q x dr Q x drxI I I I I I I 12011 214 212 215 213 216 2 2612312512212412110 )()()()()()(2 1 r hyQr hyQr hyQr hyQr hyQr hyQE RRRRRRyR 2612312512212412110 )()()()()()(2 1 r hyQr hyQr hyQr hyQr hyQr hyQE IIIIIIyI 式中： r1r6 分别为计算点到各导线及其地面镜像的距离； x， y 计算点坐标； d， h 导线坐标。 合成总电场 2222 , yIyRyxIxRx EEEEEE E Ex y 2 2 通过上述公式计算电场强度时，通常取夏天满负荷有最大弧垂时导线的最小对地高度。因此，所计算的电场强度为档距中央一段 (该处场强最大 )是基本符合的。其余地点的电场强度均被高估了。 工频磁场强度计算 根据“国际大电网会议 36.01 工作组”的推荐方法计算高压输电线下空间工频磁场强度，单相导线产生的磁感应强度按下式计算： 222 LhIH 式中： I 导线 I中的电流值， A； 导磁率 ，取 4 10-7亨 /m； h 计算点距导线的垂直高度， m； L 计算点距导线的水平距离， m。 考虑到本工程为三相输电，计算时在算出三相的每一相引起的磁感应强度水平分量和垂直分量后，进行三相合成，得到综合磁感应强度。 工频电磁场强度理论计算结果见表 11。 表 11 110kV输电线路工频电磁场强度预测计算结果一览表 距中心线距离 (m) 导线最小对地高度 (13 8m) 备注 工频电场强度 (V m) 工频磁场强度 ( T) 0 266 0.317 5 302 0.276 10 234 O.193 15 123 O.122 20 52 0.076 25 17 0.049 30 4 0.032 35 4 0.022 40 6 0.016 45 6 0.012 50 6 0.009 边导线正投影 290 0.302 距中心线距离 3m 边导线外 2m 302 0.276 距中心线距离 5m 边导线外 20m 28 0.058 距中心线距离 23m 架空线路无线电干扰计算 0.5MHz 时架空线路的无线电干扰场强按下式计算： DrgE 20lg3330125.3 m a x 式中： E 无线电干扰场强， dB（ V/m）； r 导线半径， cm； D 被干扰点距导线的距离， m； gmax 导线表面最大电位剃度， kV/cm。 根据上式计算出高压交流架空送电线路三相导相在某一点产生的无线电干扰场批注 13: 架空线路的导线对地高度要在前面介绍？ 强，如果有一相的无线电干扰场强值至少大于其余的每相值 3dB（ V/m），则高压交流架空送 电线路无线电干扰场强值即为该场强值，否则按下式计算： 5.12 21 EEE 式中： E 高压交流架空送电线无线电干扰场强， dB（ V/m）； E1、 E2 三相导线中的最大两个无线电干扰场强， dB（ V/m）； )10(lg215 2fE 对于不同频率下的无线电干扰值采用频率修正公式： 55.0 5.1lg20 7.1 fE 式中： E 相对于 0.5MHz 的无线电干扰场强的增量， dB（ V/m）； f 频率 （ MHz） 。 架空线路的无线电干扰场强 理论计算结果见 表 12。 表 12 架空线路 无线电干扰场强计算结果 架线 线高 （ m） 距边导线投影距离（ m） 无线电干扰场强 dB（ V/m） 5 20 41.2 10 20 26.3 15 20 20.6 20 20 17.3 5.2.5 环境影响分析评价 工频电场强度分析评价 根据类比监测结果 （表 13） 可知，合水 110kv 变电站 厂界电场强度最大值为0.0954kV/m， 西峰 合水 110kV 线路 电场强度最大值 0.0686kV/m，理论计算 工频电场强度 最大 值 0.302kV/m， 所有 数 据均远低于国家标准。根据监测 与计算 结果，推断本工程建成后， 变电站 周围及 线路沿途各 跨越点工频电场强度值也将低于国家标准 限值 。 表 13 工频电磁场监测值统计表 类别 测量位置 电压等级 最大值 出现位置 评价标准 工频电场 kV/m 合水 110kv 变电站 110kV 0.0954 西厂界外 15m 处 4 西峰 合水 110kV线路 110kV 0.0686 西合线下 0m 工频磁场 mT 合水 110kv 变电站 110kV 243.2 10-6 南厂界外 0m 处 O 1 西峰 合水 110kV线路 110kV 425.6 10-6 西合线下 Om 无线电干扰 dB(uV/m) 合水 110kv 变电站 110kV 0.5MHz 42.5 西厂界 外 0m 处 46 西峰 合水 110kV线路 110kV 42.3 西合线下 Om 批注 14: 理论计算大于实际监测结果几倍，说明原因？ 工频磁场强度 分析评价 根据类比监测结果可知，合水 110kv 变电站厂界磁场场强度最大值为 243.210-6mT， 西峰 合水 110kV 线路 磁场强度最大值为 425.6 10-6 mT， 理论计算磁场强度最大值 302 10-6 mT，所有 数据均远低于国家标准。根据监测 与计算 结果，推断本工程建成后， 变电站 周围及 线路沿途各 跨越点工频磁场强度值也将低于国家标准 限值 。 无线电干扰场强 分析评价 根据类比监测结果可知，合水 110kv 变电站厂界 无线电干扰 最大值为 42.5dB(V/m)， 西峰 合水 110kV 线路 无线电干扰 最大值为 42.3dB( V/m), 理论计算线路边导线外 20m 处的无线电干扰为 17.32 41.2dB（ V/m）， 无线电干扰监测 值 和理论计算 值均满足标准高压交流架空送电线无线电干扰限值 (GB5707 1995)的规定 。 因此本工程 建成投产后，其 无线电干扰水平不会产生大的改变，只要加强设备和线路的运行管理， 对周围环境的无线电信号接收不会造成明显干扰。 6 防治措施可行性意见与建议 6.1 措施可行性 优先 采用低噪声设备 ， 主变压器等大型声源设备，噪声水平 控制在 70dB(A)以下，合理布局，将变压器布置在变电站的场地中央，并采取隔声降噪措施，确保厂界声环境昼间、夜间均
