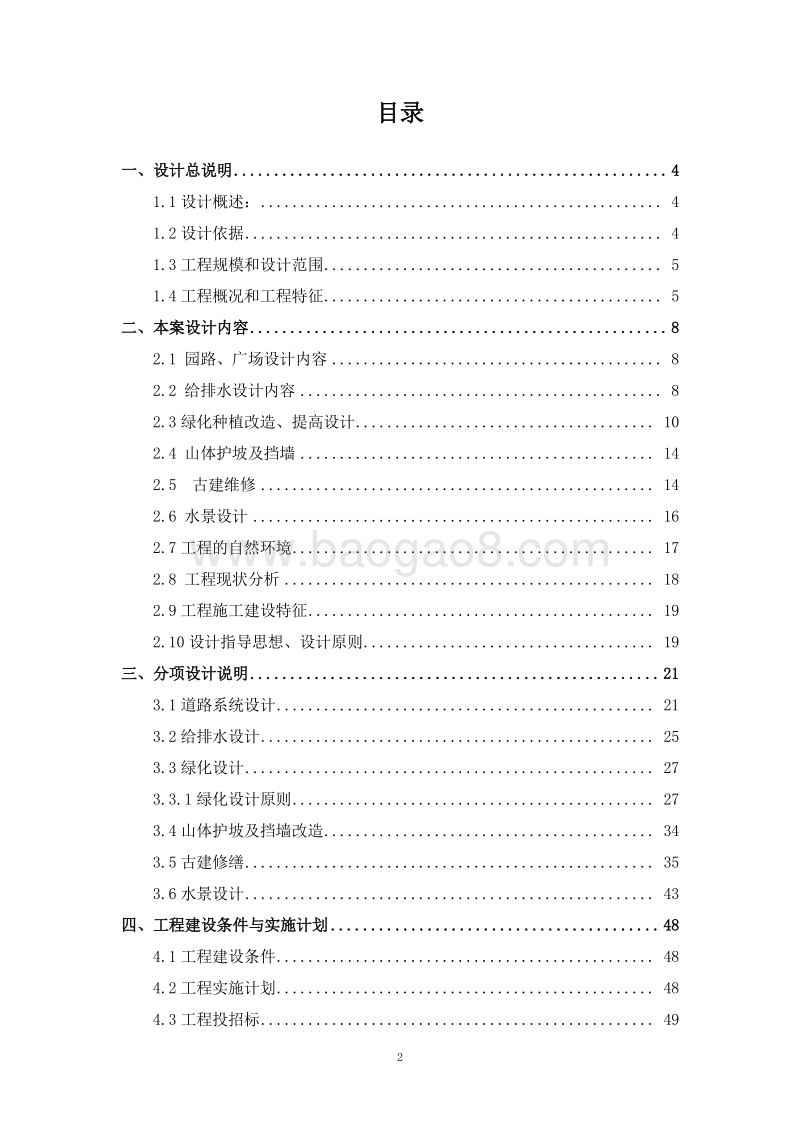

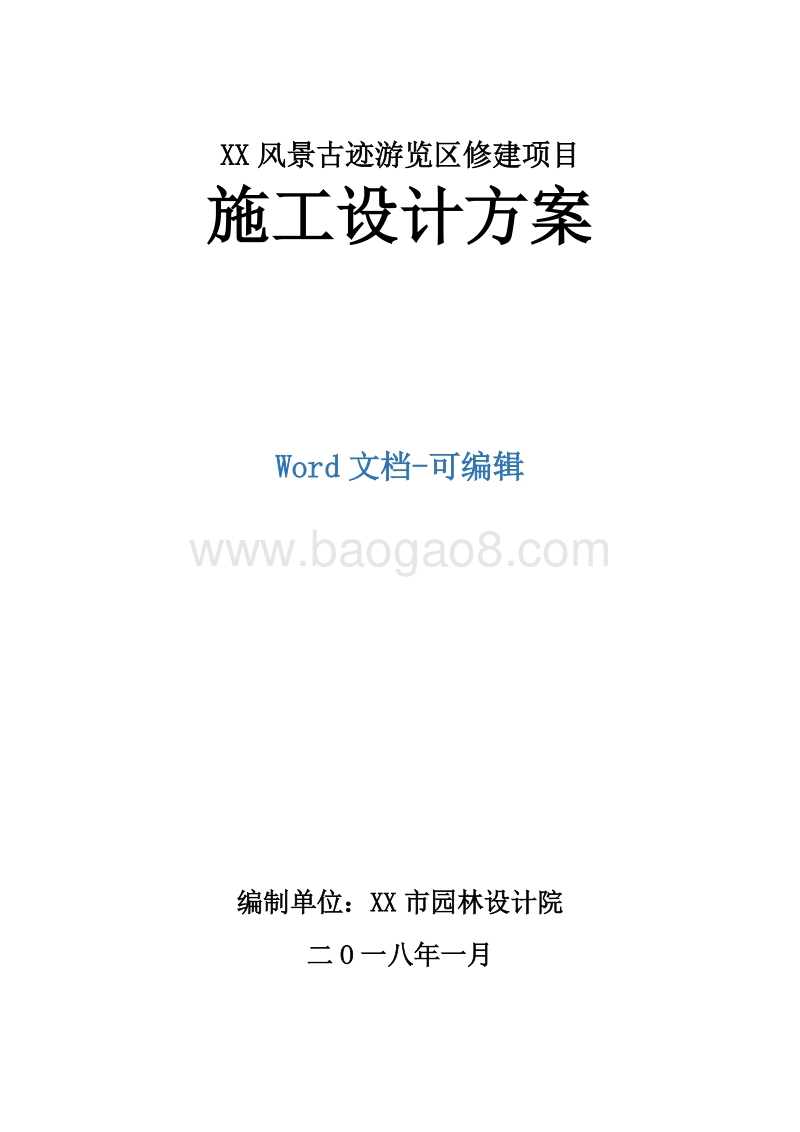

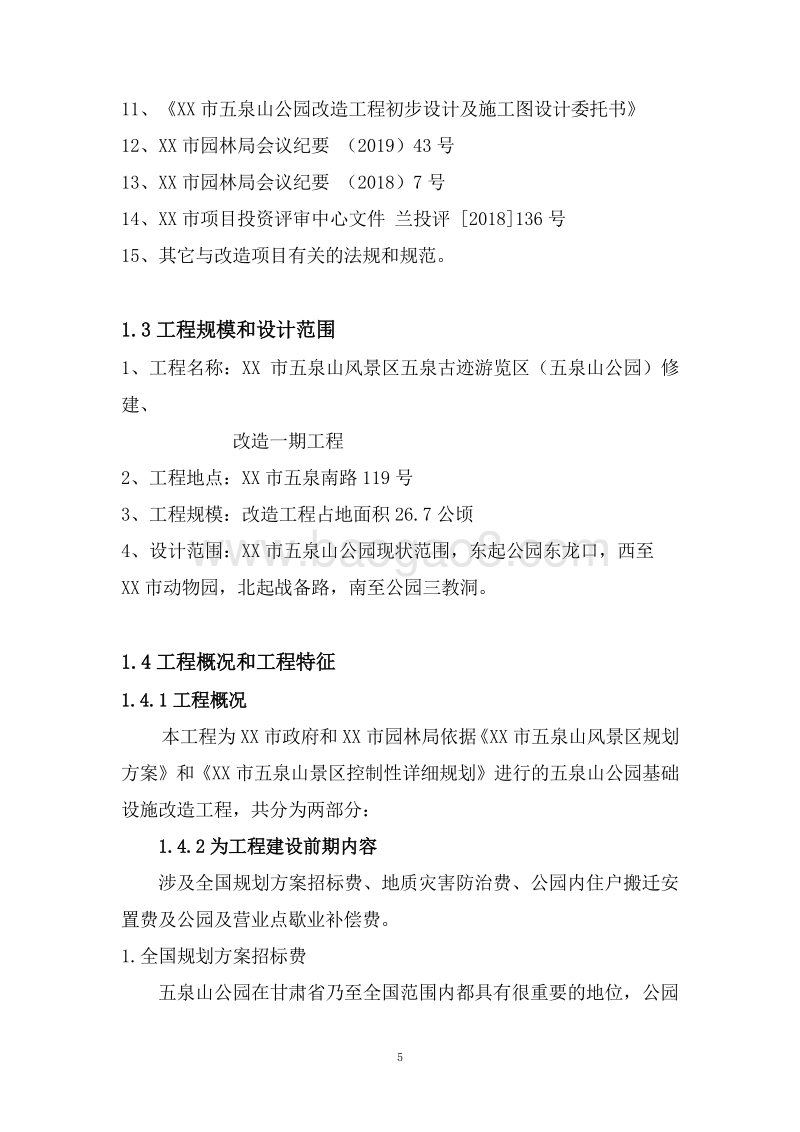

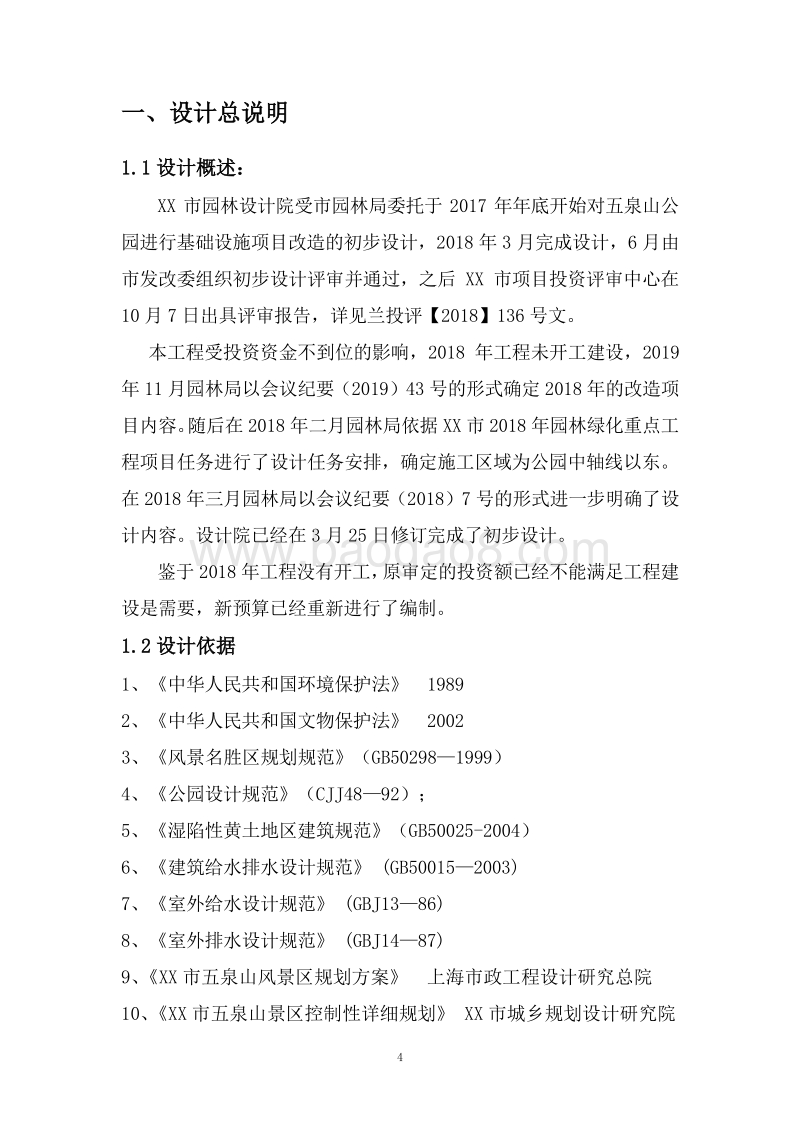

XX 风景古迹游览区修建项目 施工设计方案 Word 文档 -可编辑 编制单位： XX 市园林设计院 二 O 一八年一月 2 目录 一、 设计总说明 . 4 1.1 设计概述： . 4 1.2 设计依据 . 4 1.3 工程规模和设计范围 . 5 1.4 工程概况和工程特征 . 5 二、 本案设计内容 . 8 2.1 园路、广场设计内容 . 8 2.2 给排水设计内容 . 8 2.3 绿化种植改造、提高设计 . 10 2.4 山体护坡及挡墙 . 14 2.5 古建维修 . 14 2.6 水景设计 . 16 2.7 工程的自然环境 . 17 2.8 工程现状分析 . 18 2.9 工程施工建设特征 . 19 2.10 设计指导思想、设计原则 . 19 三 、分项设计说明 . 21 3.1 道路系统设计 . 21 3.2 给排水设计 . 25 3.3 绿化设计 . 27 3.3.1 绿化设计原则 . 27 3.4 山体护坡及挡墙改造 . 34 3.5 古建修缮 . 35 3.6 水景设计 . 43 四 、 工程建设条件与实施计划 . 48 4.1 工程建设条件 . 48 4.2 工程实施计划 . 48 4.3 工程投招标 . 49 3 五 、环境保护 . 51 六 、投资概算 . 52 附表 . 52 概算总表（附后） . 52 项目工程费用汇总表（附后） . 52 4 一、 设计总说明 1.1 设计概述： XX 市园林设计院受市园林局委托于 2017 年年底开始对五泉山公园进行基础设施项目改造的初步设计， 2018 年 3 月完成设计， 6 月由市发改委组织初步设计评审并通过，之后 XX 市项目投资评审中心在10 月 7 日出具评审报告，详见兰投评【 2018】 136 号文。 本工程受投资资金不到位的影响， 2018 年工程未开工建设， 2019年 11 月园林局以会议纪要（ 2019） 43 号的形式确定 2018 年的改造项目内容。随后在 2018 年二月园林局依据 XX 市 2018 年园林绿化重点工程项目任务进行了设计任务安排，确定施工区域为公园中轴线以东。在 2018 年三月园林局以会议纪要（ 2018） 7 号的形式进一步明确了设计内容。设计院已经在 3 月 25 日修订完成了初步设计。 鉴于 2018 年工程没有开工，原审定的投资额已经不能满足工程建设是需要，新预算已经重新进行了编制。 1.2 设计依据 1、中华人民共和国环境保护法 1989 2、中华人民共和国文物保护法 2002 3、风景名胜区规划规范（ GB50298 1999） 4、公园设计规范（ CJJ48 92）； 5、湿陷性黄土地区建筑规范（ GB50025-2004） 6、建筑给水排水设计规范 (GB50015 2003) 7、室外给水设计规范 (GBJ13 86) 8、室外排水设计规范 (GBJ14 87) 9、 XX 市五泉山风景区规划方案 上海市政工程设计研究总院 10、 XX 市五泉山景区控制性详细规划 XX 市城乡规划设计研究院 5 11、 XX 市五泉山公园改造工程初步设计及施工图设计委托书 12、 XX 市园林局会议纪要 （ 2019） 43 号 13、 XX 市园林局会议纪要 （ 2018） 7 号 14、 XX 市项目投资评审中心文件 兰投评 2018136 号 15、其它与改造项目有关的法规和规范。 1.3 工程规模和设计范围 1、工程名称： XX 市五泉山风景区五泉古迹游览区（五泉山公园）修建、 改造一期工程 2、工程地点： XX 市五泉南路 119 号 3、工程规模：改造工程占地面积 26.7 公顷 4、设计范围： XX 市五泉山公园现状范围，东起公园东龙口，西至 XX 市动物园，北起战备路，南至公园三教洞。 1.4 工程概况和工程特征 1.4.1 工程概况 本工程为 XX 市政府和 XX 市园林局依据 XX 市五泉山风景区规划方案和 XX 市五泉山景区控制性详细规划进行的五泉山公园基础设施改造工程，共分为两部分： 1.4.2 为工程建设前期内容 涉及全国规划方案招标费、地质灾害防治费、公园内住户搬迁安置费及公园及营业点歇业补偿费。 1.全国规划方案招标费 五泉山公园在甘肃省乃至全国范围内都具有很重要的地位，公园 6 环境优美，具有丰厚的历史底蕴，虽经屡次战乱破坏，但在政府的保护和建设下，仍发挥着不可取代的作用。随着城市的发展，社会的进步，公园现有规模、设施已远远不能满足游客的需求，为提升公园的文化品味，将公园建设为一流的旅游胜地， XX 市园林局于 2006 年进行了全国性有偿招标。招标活动邀请了 10 家全国知名的风景园林设计单位，并组织了甘肃省知名的规划、建筑、文物、文化及园林专家对设计单位提供的规法方案进行评审。最终，经专家组协商，上海市政工程设计研究总院提供的 XX 市 五泉山风景区规划方案思路新颖，切合公园的实际情况，被确定为中标方案。 2.地质灾害防治费 五泉山公园地质结构复杂，属于陡坡丘陵地貌区，地形复杂多变，地貌形态主要为丘陵山地，陡坡山体占大部分空间。公园内土层沉积年代比较晚，属四级湿陷性黄土，黄土下的基岩由于地质运动使得上部覆土层极不稳定，滑坡、坍塌、蠕动等地质灾害频发。园内派出所西侧崖体、地藏寺厕所挡土墙等处由于资金紧张，均为大塌大补，小塌小补，没有从根本上解决地质灾害问题。此次修缮要从根本上解决五泉山不良地质灾害问题，并请专业勘察队伍对五泉山不良地质灾害进 行普查与详勘，由专业设计单位提出具体的整治方案。 3.公园内住户搬迁安置费 五泉山公园由于历史原因，有大量的住户及驻园单位占据其中，房屋多为砖木临时性建筑，存在严重的消防安全隐患，且对园内景观影响甚大，与周边环境格格不入。这些建筑由于没有必要的卫生设备，严重污染了公园的自然环境，且处于公园范围内，一定程度上不可避免的干扰了游人的正常游览活动。因此园内住户搬迁安置工作刻不容缓，拆迁后，将进行绿化等项目的建设。 7 4.公园及营业点歇业补偿费 公园的修建、改造工作将分阶段、按计划、有步骤的进行，但修建、改造工作势必 影响公园的门票收入，并造成游人不能到达相应的营业点，使营业点的收入造成损失。此次根据公园及相关营业点历年的收入情况提出补偿，补偿额为一年内公园及相关营业点的损失费用。 8 二、 本案设计内容 包括园路广场、给排水、绿化、挡墙护坡、古建修缮（含油漆彩绘 ） 水景工程等的设计。具体工程内容为： 2.1 园路、广场设计内容 2.1.1 景区主园路 在现有园路的基础上拆除旧路面进行改造，园路宽 5.0 米，全长1412 米，面积 7510 平方米，单侧设排水沟。路面为花岗岩面层。 2.1.2 游览路及踏步 对现有游览路及踏步拆除并进行改造，游览路及踏步宽度 1.5 3米，总长 2192 米，面积 6585 平方米，包括中心连接各景点的登山踏步以及西长廊内踏步。面层为青石、雨花石、透水砖等。 2.1.3 广场和停车场铺装 改造广场总面积 16253 平方米；改造停车场 1854.6 平方米。面层为花岗岩、青石、透水砖、彩色混凝土等。 2.2 给排水设计内容 2.2.1 给水 依据总体规划，本景区生活及消防用水由战备路的市政管网引入，经三级泵站提升至高位水池后将自来水分布于各景区的服务网点。给水主管为铸铁管，直埋，埋深为 1.2 1.5 米。管径及数量详见 给排水管网统计表。 2.2.2 排水 本次改造排水内容包括雨水排放、生活污水排放以及泉水排放。 雨水排放：雨水排放采用地面和管网相结合的形式，广场的雨水就近排入绿地，道路雨水经过雨水管网排出公园至园林局门前排水暗沟，将来在备战路扩建时并入市政管网。 9 生活污水排放：生活污水排放采用管网排放，排水主管为钢筋混凝土管，直埋，埋深为 1.2 2.0 米。管径及数量详见 给排水管网统计表 。 泉水排放：泉水排放采用明渠（景观水系）排放，对现有明渠进行改造，创造出景观水景，形成瀑布、叠水、跌水、溪流等水景景观，提升公园的品味。 给排水管网统计表 项目名称 材料名称 规格型号 单位 数量 备注 给水 给水铸铁管 DN250 M 502 给水铸铁管 DN200 M 300 给水铸铁管 DN150 M 1507 给水铸铁管 DN100 M 1235 排水 钢筋砼排水管 DN300 M 360 钢筋砼排水管 DN200 M 1268 给排水附属设施统计表 序号 项目名称 单位 数量 备注 1 100M3 蓄水池 座 2 2 泵房 座 2 3 集水池 个 2 4 贴堰流循环水池 个 2 10 5 阀门井 个 44 2.3 绿化种植改造、提高设计 绿化种植改造、提高设计是在五泉山公园内现有植物疏伐和保留的基础上进行优化、美化改造。主要包括：内广场两侧绿地、东龙口周边绿化、武侯祠东侧停车场、转马地牡丹地绿化、九曲桥周围环境、蝴蝶亭、冰场少年宫绿化、中轴线古建筑群绿化、翠幽新圃、西龙口主干道周边绿化、小游园绿化、西龙口、人防周边绿化、五台山、武侯祠以上三教洞以下的绿化及古树复壮保护十六片区，共计栽植乔木2248株，大灌木 3150株，中灌木 4000株，小灌木及地被植物 37116 m2。 本次重点改造内容为：蝴蝶亭南侧绿地、牡丹园水景区绿地、东长廊两侧绿地和 部分坡面绿化。 2.3.1 现有苗木现状调查统计： 五泉山公园现有乔灌木调查统计表 位置 总数 乔木 灌木 常绿 10 米以上 6-10 米 6 米以下 内广场 188 67 17 28 34 42 蝴蝶亭园内 42 18 4 6 14 金刚殿、大雄宝殿园内及九曲桥 34 7 6 13 6 2 儿童乐园及金刚殿门口 27 3 3 9 12 耕读草原 51 13 3 1 34 11 东龙口大路（少年宫以下） 39 4 9 14 12 东龙口大路（少年宫以下） 89 19 25 12 9 24 转马地、老爷庙及少年宫 910 156 17 75 241 421 游乐场 288 120 11 28 114 15 中山纪念堂及绿化广场 363 111 5 21 42 184 憩园 91 21 5 11 29 25 青云梯 70 42 1 12 2 13 东龙口大路（长廊至武侯祠广场） 68 5 4 37 22 阅览室 98 46 2 7 21 22 青杄地 24 8 3 6 2 5 地藏寺 89 56 7 24 2 园中园 263 3 14 44 181 21 合计 2704 699 724 100% 26% 47% 27% 由统计表看出，灌木数量严重不足。 2.3.2 存在的问题： A. 部分大树、古树长势弱，需要复壮 B. 花灌木老化，开花少，影响了景观 C. 坡面没有进行绿化，绿地地面覆盖度低 D. 在树林中乔木郁闭度大于 70%时，地被的重新选择 E. 游园居民晨练时对绿地地被的破坏 2.3.3 绿化改造内容： (1) 广场两侧绿化种植设计 广场两侧绿化种植设计，包括绿化换土、喷灌系统安装、绿化种植以及草坪建植、嵌草砖及透水砖铺装等内容。绿化总面积 2331 平方米，其中绿化换土 60cm；种植小乔木及花灌木 23 株、小灌木 17383 12 株；草坪建植 640M2；铺装 766 M2。 (2)东龙口周边绿化：植被恢复 6 万平方米；补移乔木 496 棵；栽植宿根草花、竹子及灌木 2 万平方米。 (3)武侯祠东侧停车场换土 675 m3 ；栽植宿根草花及灌木 450 m2；补植乔木 85 棵。 (4)转马地、牡丹地绿化改造移栽乔木 240 棵；补栽乔木 50 棵；栽植 耐荫宿根草花及灌木 2000 m2；土壤改良 4453 m2。 (5)九曲桥周围环境改造换土（湖心岛） 377 m3 ；补植乔木 6 棵；换土（红柳地） 1680m3 ；补植乔木 （红柳地） 100 棵；栽植大灌木 80棵。 (6)蝴蝶亭土壤改良 220 m2；喷灌 220 m2；补植乔木 15 棵。 (7)冰场、少年宫绿化植乔木 100 棵；栽植大灌木 150 棵；植地被植物 6660 m2；土壤改良 6660 m2。 (8)中轴线古建筑群绿化大树补栽 90 棵；树穴换土 250 m3；花坛植物布置 2000 m2 。 (9)翠幽新圃绿化移栽乔木 150 棵；补栽乔木 150 棵；栽植宿根草花及灌木 2500 m2；土壤改良 4453 m2；微地形处理 5000 m2。 (10)西龙口主干道周边绿化植被恢复 3.5万平方米；补移乔木 496棵；栽植宿根草花及灌木 1 万平方米。 (11)小游园绿化补栽乔木 100 棵；栽植大灌木 150 棵；植地被植物 2666 m2；微地形处理 3000 m2。 (12)西龙口绿化补栽乔木 20 棵；栽植大灌木 50 棵；植地被植物 666 m2；植竹类 100 墩；微地形处理 1700 m2。 (13)人防周边绿化补栽乔木 120 棵；栽植大灌木 180 棵；植地被植物 2500m2 。 13 (14)五台山绿化补栽乔木 120 棵；栽植大灌木 180 棵；植地被植物 2500m2；地形处理 6666m2。 (15)武侯祠以上三教洞以下的绿化栽植乔木 35 棵；栽植小灌木 4000 棵；植地被植物； 2500m2；地形处理； 2000m2。 (16)大门口周边绿化栽植乔木 75 棵；栽植小灌木 4000 棵；栽植大灌木 260 棵；植地被植物 2500m2。 (17)古树复壮保护： 公园现存挂牌古树名木 58 株，位置详见古树复壮位 置图，其中雪松、国槐、臭椿长势良好，旱柳长势弱。需要对现有古树进行复壮保护。复壮措施为 a.挖坑砌井 在树冠投影外围，根据树木生长立地条件，一般先挖 35 个高 1.8 m 左右、直径 1.5 m 左右的施工坑，数量可根据立地条件而定，然后在坑内用砖砌圆形复壮井，底大口小，一般高度为 1.5 m 左右，井下部直径 1.3 m 左右，上部直径为 40 cm 左右，注意井壁砖与砖之间要留缝隙，活动井盖上要留透气孔。以后可通过活动井盖对其进行施肥和地下害虫的防治。 b.井内填充复壮材料 井内最底层先铺 10 cm 厚沙子或腐殖土，再放 20 cm 小树枝，上填 30 cm 混合材料（每株配置比例为：腐殖土 200400 kg、沙子或炉渣 25 kg、呋喃丹 250 g、克百威 250 g、复合肥 10 kg、油渣 10 kg、过磷酸钙 2.5 kg、树叶或锯末 50 kg、硫酸亚铁 13 kg，将肥料与土混拌均匀），然后放第 2 层小树枝，再覆混合材料，浇人粪尿 50 kg，灌水、覆土，最后将活动带孔水泥板或花岗岩压住井口（和周围铺装材料一致），以利在井内浇水、施肥、防治地下害虫。 14 3、换土 在树冠投影范围内，对大的主根周围进行换土。换土时深挖 0.5 m（注意随时将 暴露出来的根用侵湿的草袋盖上），把原来的旧土与沙土、腐殖土、大粪、锯末、少量化肥和 3%呋喃丹（ 35 g/m2）混合之后填埋，随后充分灌水。 2.4 山体护坡及挡墙 参考以往地质勘查（本次未作地质勘查）资料，该公园为湿陷性黄土，土壤疏松，水土流失比较严重，因此，针对此类土壤，最主要是要固坡防土，防止水土流失。本次设计依据现状，凡坡度小于等于40%，大于等于 18%的绿地边坡，道路、广场边坡均采用生态护坡进行防护。坡度大于 40%的采用块石护坡或块石挡土墙进行防护。 A、花坛式护坡 坡面长 136 米，绿化带高差 1 1.5 米设低矮钢筋混凝土挡土墙，绿化带内种植低矮耐荫植物。 B、生物护坡 长 135 米，宽 2-4 米，高差 0.5-2.0 米，面积 544 平方米。 公园现有挡土墙因年久失修，出现墙体裂缝、断裂等问题，需要进行维修改造。本次设计挡土墙改造分为两部分：原有挡土墙干挂蘑菇石和原有挡土墙拆除重建后干挂蘑菇石。 拆除、新建毛石挡土墙高 1-7 米，长 1980 米。 2.5 古建维修 本项目包括青云梯、东长廊等古建修缮以及古建群油漆彩画复原。 2.5.1 青云梯修缮 整个建筑先落瓦，将主体木架担空，处理基地，后设钢筋混凝土条形基础，待基础混凝土满足使用强度后拆除脚手架，将主体木构架 15 归位并扶正。按原有形制砌筑砖墙，并将砖雕部分复原。按原有形制铺设小青瓦，并在木构件表面复原油漆彩画。 2.5.2 东长廊和地藏寺修缮 东长廊全长 268.5 米，面积 1454.6 平方米。由于基底处理不良，地表水渗入，基础不均匀沉降导致柱歪斜，梁柱系统整体失稳；同时由于挡墙砖砌筑不符合规范要求，大部分损坏。本次修缮时，需要落架，重修基础，重砌挡土墙，然后恢复古建筑。 A.东长廊主要病害： 1 地 面踏步；面层破损不平整，踏步端棱角磨损打滑 不安全，地面和踏步因冬季地基冻胀而出现鼓起和冻裂， 春季消溶但不能复原。踏步步高有几大段小于 200，游行走不便。 2 长廊有四段出现程度不同的歪斜 ,榫头拔出 40-60 ，如十字坡至共婵娟爬坡廊向西歪斜 100 200 ,只得用木杆逐间支撑。 3 视现有挡土墙断面宽度不足，抗倾抗滑不安全，出现下沉，向东向北滑动，墙面裂缝，墙面向外鼓出，带缝沙浆脱落，缺少变形缝等。 4 共婵娟水榭，蒙之轩的下层挡土墙墙面鼓出，基下沉。二层楼面为木结构，支撑木梁安放在土层地 基上，木梁板宥腐朽。 5 摸子洞断面高 . m,道宽 0.8m，洞壁为毛石砌体显得过于粗糙和窄小，且潮湿漏水。 6 建筑物墙面和砖雕破损，油漆彩画破损丢色。屋面瓦件破损漏雨不整齐。 B.地藏寺及北侧建筑物主要病害： 由于年久失修和不合理使用，建筑物墙基返潮，酥碱，以致沉陷 16 开裂，木构架外闪等病害，建筑屋面均以普遍松动，甚至脱落渗漏，梁架糟朽。 根据上述因素及相应残缺或病害程度不同，地藏寺建筑群具体情况结合有关古建筑修缮标准及传统工艺研究出分类修缮的施工方案。 1、修缮时必修遵循“保持古建筑原形制，原结构 、原材料，原工艺的原则进行修缮”。 2、以国家现行的相关规范为依据，根据现状勘察报告和测绘图按实际情况进行修缮。 2.6 水景设计 2.6.1 “五泉飞瀑”景点的恢复 2.6.2 “龙涎”水景的改造 重点改造公园中路排水沟，形成溪流景观。 2.6.3 “五珠”景点改造 重点考虑游人和泉水亲和的问题。 2.6.4 牡丹园水景的建设 牡丹园水景区现状为牡丹园，位于公园主入口内广场东侧，占地 3.9 公顷，相对高差 12m，由于园区内大乔木较多，郁闭度大于 70%，导致牡丹生长不良，现存牡丹不到十分之一，现有乔木约 240 株，本次保留有观价值的乔木 50 株。绿地结合水景建设进行改造同时对坡面进行绿化覆盖，做到黄土不露天。 本次设计在保留大乔木的基础上利用高差创造水景观，形成溪流、瀑布，同时，游览道全部设计成木栈道，给游人提供近水游戏的环境。 17 2.7 电力设计 本次公园改造项目配电主要为水景动力用电和新增道路照明用电，动力用电量为 130kw，照明用电 约为 20kw。 经过调查，知道公园用电负荷能满足公园现状用电，不能满足景区新增景点的用电负荷，需要对现有 1#和 2#变压器增容，需要更换现有的变压器，新增 500KVA 变压器两台。工程投资 202.09 万元。鉴于供电为垄断行业，我设计院设计的高压段部分的电力设计供电部门不认可，需业主另行委托电力部门设计。公园内低压用电主要是道路照明和水泵动力用电。 2.8 其他设施 路牌标识系统 ：在各个景区的主路右侧，设置景区介绍、道路介绍的标识图；在各个景点设置解说标识图，对游人有明显提示及引导作用；路标、导游牌： 60 个。 休息设施： 包括座凳、园椅、亭等，分别散置在路边、景点处，共计600 套。 垃圾箱： 60 个 垃圾箱主要沿主次干道布置，人流密集的场所如广场、商业点、休息点等附近应加设垃圾箱，主要的游憩活动场地附近可根据具体情况适当加密。其中主干道每隔 50 100 米，次干道每隔 100 200 米设一垃圾箱（山上游线按每隔 5 分钟的游程设置一个垃圾箱）。垃圾箱形式贴近自然，以区内天然材料制成，要求卫生耐用，防雨且不易燃。 2.7 工程的自然环境 2.7.1 地质现状 五泉山海拔 1534 1894 米。本次改造部分的海拔为 1534 1623 18 米，公园内地质结构复杂，属于陡坡丘陵地貌区，地形复杂多变，地貌形态主要为丘陵山地。陡坡山体占大部分空间， 10-30%的中坡地带间隔其中，成小片的零散分布在山腰及山顶处，是丘陵山体的主要可用地。缓坡台地主要位于规划用地的东侧，山下较为平坦，坡度均在5-10之间，属于缓坡地块，地势平坦。主要的山林区域集中在南侧，坡度大部分在 30 -80%之间。 2.7.2 气候 XX 深居内陆，大部分地区属于温带半干旱大陆性季风气候区。气候干燥，冬季较长，春季风少，夏秋季较多雨，年降水量少，日照强，蒸发量大。 根据 XX 市气象局多年观测资料， XX 市区年平均气温 8.9，极端最高气温 39.1，极端最低气温 -23.1。气温平均日较差 12.9，极端日较差 30.2，年较差 29.1。 年平均降水量为 317.2mm，多集中在 7、 8、 9 三个月，这一时期降水量约占全年降水量的 60%以上，往往形成洪水灾害。 年平均蒸发量 1650mm，为降水量的 5倍以上。年平均相对湿度 58%。 年平均日照时数 2607.6 小时。无霜期 185 200 天，最大冻土层1.2m。 年主导风向为 NE 风，年平均风速 0.8m/s。 五泉山风景区比市区温度低 2.0度左右，冻土层依山势为 0.71.2m。 2.8 工程现状分析 现状的五泉山公园作为一个 XX 市的重要综合型公园，景点少，没有形成一定规模的景区系统，旅游开发层次较低，现有项目已无法满足人们对休闲、游憩、娱乐的需求和公园自身发展的需要。 19 各景点文化内涵挖掘不够，缺乏各自鲜明的特色和园区风格，没有景区划分，缺少景区主题，缺乏文化氛围。 各景点规模较小，景观节点建筑物、构筑物品味档次有待提升。 各景点现有娱乐设施和服务设施需改造更新。 山势较陡，（除现状公园绿化丰富外）山体绿化 单薄，园内树木杂乱，缺乏季相变化。 公园建设中对泉和水的保护与利用还很不够，仅局限于对原有真山真水自然景观的沿袭利用，泉水流量越来越小，面临枯竭的危机。 公园道路系统混乱，对游人的引导性不强。 2.9 工程施工建设特征 本工程是基础设施改造工程，鉴于工程地点地质结构复杂，地下管网布局不太明了 (基础资料不全或遗失 )，可能影响古建和上下水工程的施工工期。建议业主在设计单位出建筑施工图前进行地质勘察为宜； 除主园路外，其它位置机动车不能到位，导致了工程的二次搬运，使运费和人工费大幅增加； 施工场地狭小，影响公园的正 常经营，导致部分公园的承包合同不能履行。 2.10 设计指导思想、设计原则 2.10.1 设计指导思想 构建区域性生态景区 生态性 保护自然 区域性 保护文化 生态、文化与景观息息相关，只有真正保护住景区独特自然景观、 20 文化遗产，才能保证风景区的完整性，发挥其生态、景观和游憩效用。 打造区域性标志景观 五泉山公园作为 XX 旅游景点的必游之地，已经具备区域性标志景观的基础。在此基础上，应强化其标志性景点的恢复，恢复快消失的五泉水景、瀑布水景等。 带动地区旅游经济开发 依据规划，通过工程的实施，完成景区基础设施和景点的建设，将外地旅游与本地休闲娱乐相结合，双向发展，共同提升经济的发展。 2.10.2 设计原则 1.修旧如旧的原则 古建修缮遵循“修旧如旧”的原则，在可观面上不增加任何现代的东西，铺装采用青石和灰砖，是铺装和古建筑相协调。 2. 以人为本的原则 增加休息设施和服务设施，满足游人休闲娱乐的需要。 3. 适地适树的原则 植物配置以当地的景观植物为主，适当增加边缘树种，形成季相变化丰富的园林景观。 4. 科学创新的原则 对公园内现有范围内 的景点或景区，充分挖掘其历史文化传说轶事，应用新材料，恢复加固现有景点的设施，提高道路、踏步、广场的铺装档次，完善公园的游览设施和相应的服务设施。 21 三 、分项设计说明 3.1 道路系统设计 3.1.1 设计原则 1. 因地制宜、顺应五泉山的地形地貌进行道路交通选线，保护五泉山景观特色； 2. 以创造丰富多样的游憩体验和游览主题为目标，安排不同类型的旅游路线，并使旅游线路网络系统化，避免游客走回头路。 3. 结合时间要素和游人体力安排游线和游览活动，使游人的风景感受量最大。景区内游缆道，提倡以登山为主导。 4. 景区地处黄土湿陷性地区，道路、停车场的修建均应避免深挖高填，必须以维护生态平衡为首要条件。 3.1.2 道路系统设计 1.动态交通设计 鉴于五泉山风景区古迹游赏区（现五泉山公园）道路形成较早，两侧古树较多，无法达到总体规划一级路 7.0 米宽的标准，仍维持现状路宽。 景区主园路 宽度 3 5 米，全长 1412 米，面积 7510 平方米，单侧设计排水沟，连接景区内各景点及出入口。 其中：蝴蝶厅 武侯祠下停车场步行道宽 5 米，长 420 米；青少年宫门前广场 莲花坞步行道宽 5 米，长 82 米；现状东大门 五泉菜馆步行道宽 5 米，长 75 米；五泉菜馆 园中园步行道宽 3.5米，长 51 米；蝴蝶厅 嘛呢寺步行道宽 5 米，长 368 米；公园办公室东侧 嘛呢寺步行道宽 3 米，长 61 米；猛醒亭 惠泉步行道宽4 米，长 355 米，为消防通道。 道路交叉处设计截水沟（做法同排水沟），拦截因坡度较大造成 22 平坦处雨水汇集过多形成的排水不利。 具体做法： 400*400*80 芝麻灰花岗岩火烧板 30 厚 1： 3 水泥砂浆（随铺随抹） 200 厚 C25 混凝土 300 厚 3： 7 灰土垫层，压实系数 0.95 500 厚原土翻夯，压实系数 0.93 砼结构层施工时每隔 3 米留伸缩缝一道，缝宽 20mm，内填缝板；面层铺装面板间留缝宽 5mm，每隔 30 米留伸缩缝一道，内填嵌缝胶。 景区游览道 宽度 1.5 3 米，总长 2192 米，面积 6585 平方米，包括中心连接各景点的登山踏步。除牡丹园游览道为新建外，其余均为原有路面拆除后重新修建。 具体做法：面层（见下表） 100 厚 C20 混凝土 300 厚 3： 7 灰土垫层，压实系数 0.95 500 厚原土翻夯，压实系数 0.93 砼结构层施工时每隔 3 米留伸缩缝一道，缝宽 20mm，内填缝板；面层铺装面板间留缝宽 5mm，每隔 18 米留伸缩缝一道，内填嵌缝胶。 游览路统计总表 项 目 位 置 面 层 宽度 （ m） 长度 （ m） 面积 （ m2） 花岗岩栏板长度（ m） 备 注 牡丹园 雨花石拼花 1.5 80 123 彩色混凝土（两侧 300 宽嵌雨花石） 2 280 578 单侧局部 1米高挡土墙 84 米 莲花坞 罗汉 艺术宫 透水砖 3 226 772 77 罗汉艺术宫 透水砖 2-3 498 1844 7 23 东长廊 东长廊 三教洞 透水砖 2-3 272 1050 东龙口 透水砖 1.5-2 357 710 220 西龙口 透水砖 1.5-3 479 1508 22 合 计 2192 6585 326 2.静态交通设计 拆除公园内原有广场后新建广场和临时停车场 18107.6 平方米（不含踏步面积），满足景区服务工作的需要。广场上增设花坛、设置围树椅、条椅等基础设施，供游人休憩。 具体做法：面层（见下表） 30 厚 1： 3 水泥砂浆（随铺随抹） 100 厚 C20 混凝土 300 厚 3： 7 灰土垫层，压实系数 0.95 500 厚原土翻夯，压实系数 0.93 砼结构层施工时每隔 3 米留伸缩缝一道，缝宽 20mm，内填缝板；面层铺装面板间留缝宽 5mm，每隔 18 米留伸缩缝一道，内填嵌缝胶。 广场统计总表 项 目 位 置 面 层 面 积 （ m2） 踏 步 规 格 踏 步 级 数 花岗岩栏板 长度（ m） 备 注 青少年宫 门前广场 花岗岩火烧板 448 牡丹园北侧广场，踏步为花岗岩火烧板 转马及新建 服务中心广场 花岗岩火烧板 800 300*150 25*2 135 景石广场 花岗岩 371 300*150 2*2+3 20 24 雨花石 14 透水砖 413 浚源寺外广场 青石板 2371 300*150 8 350*150 50 蝴蝶厅内广场 透水砖 1448 350*120 7*2 300*150 7*2 400*150 21*2 中山纪念堂广场 毛面花岗岩 854 300*150 43 塑胶 437 350*120 37 篮球场 透水砖 602 园中园内广场 毛面花岗岩 1195 300*150 16 350*150 18 400*150 11 憩园广场 透水砖 1457 300*150 22 甘露泉铺装 青石板 577 350*200 20 掬月泉铺装 彩色混凝土 177 翠幽新圃铺装 透水砖 1291 武侯祠外停车场 花岗岩拉丝板 1854.6 300*150 7 停车位 35 个 350*150 9 350*180 18 公园办公室前广场 透水砖 1566 300*150 43 职工餐厅前广场 透水砖 954 300*150 107 含翠幽新圃 职工餐厅园路 花岗岩拉丝板 445 东长廊北广场 花岗岩 351 透水砖 80 东长廊中段 绿地铺装 透水砖 402 62 25 合计 18107.6 217 3.2 给排水设计 3.2.1 设计依据 1. 国家现行有关的设计规程、规范及标准： 建筑给水排水设计规范 (GB50015 2003) 建筑中水设计规范 (GB50336 2002) 室外给水设计规范 (GBJ13 86) 室外排水设计规范 (GBJ14 87) 生活饮用水卫生标准（ GB5749 85） 城市污水再生利用、城市杂用水水质（ GB/T18920） 2.其他 2018 年五泉山公园给排水规划说明和给排水规划平面设计图 五泉山公园基础设施与环境改造初步设计项目计划，绿线界围 1： 1000地形图。 3.2.2 现状 给水现状：现住居民用水为饮用泉水或私自抽取地下水，没有集中的供水管网和水处理设施。 排水现状： 景区内均无有组织排水及污水处理设施。 3.2.3 给排水量计算 生活及
