XX镇污水处理设施建设运行项目环境影响评价报告表.pdf

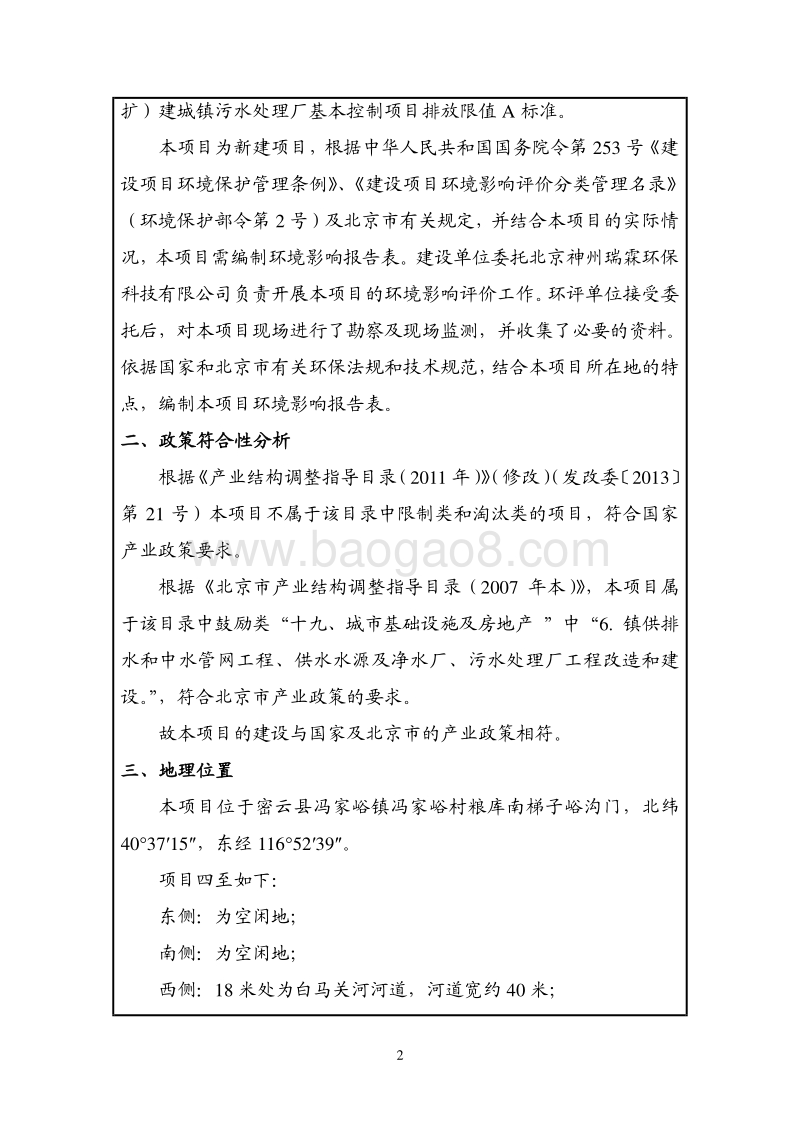

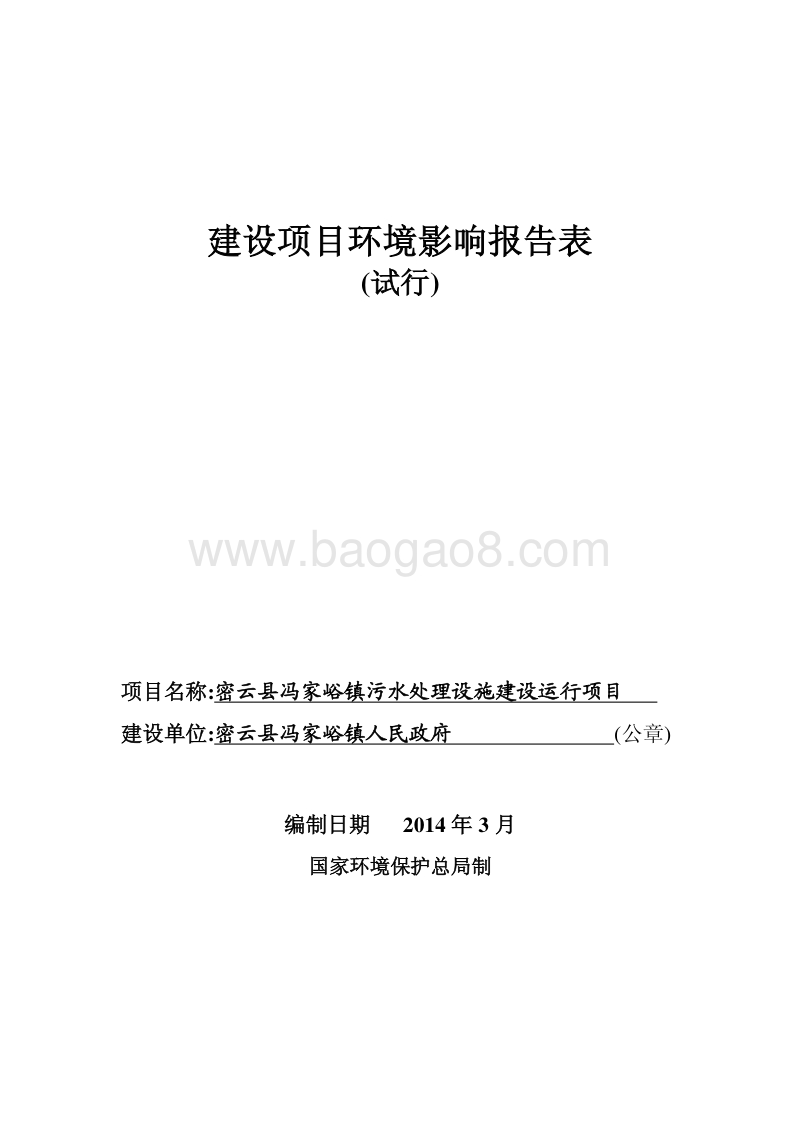

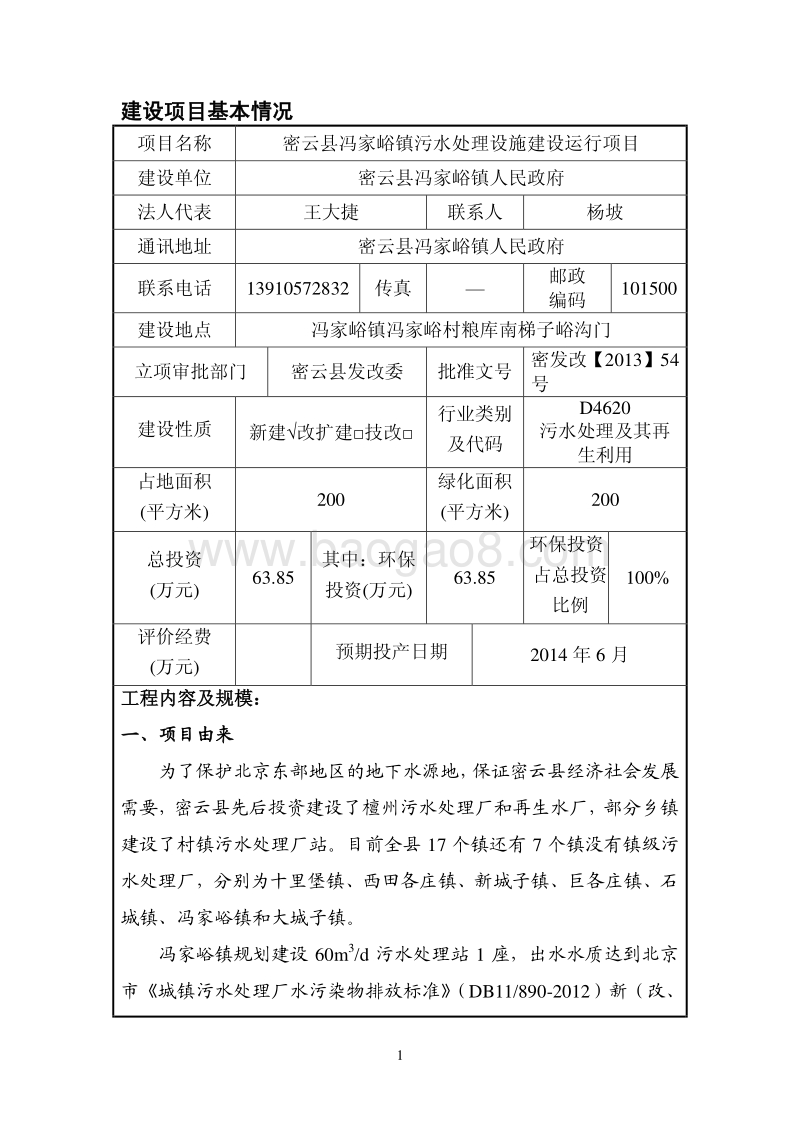

建设项目环境影响报告表 (试行) 项目名称:密云县冯家峪镇污水处理设施建设运行项目 建设单位:密云县冯家峪镇人民政府 (公章) 编制日期 2014年3月 国家环境保护总局制 1 建设项目基本情况 项目名称 密云县冯家峪镇污水处理设施建设运行项目 建设单位 密云县冯家峪镇人民政府 法人代表 王大捷 联系人 杨坡 通讯地址 密云县冯家峪镇人民政府 联系电话 13910572832 传真 邮政 编码 101500 建设地点 冯家峪镇冯家峪村粮库南梯子峪沟门 立项审批部门 密云县发改委 批准文号 密发改【2013】54号 建设性质 新建改扩建技改 行业类别 及代码 D4620 污水处理及其再生利用 占地面积 (平方米) 200 绿化面积 (平方米) 200 总投资 (万元) 63.85 其中：环保 投资(万元) 63.85 环保投资占总投资比例 100% 评价经费 (万元) 预期投产日期 2014年6月 工程内容及规模： 一、项目由来 为了保护北京东部地区的地下水源地，保证密云县经济社会发展需要，密云县先后投资建设了檀州污水处理厂和再生水厂，部分乡镇建设了村镇污水处理厂站。目前全县17个镇还有7个镇没有镇级污水处理厂，分别为十里堡镇、西田各庄镇、新城子镇、巨各庄镇、石城镇、冯家峪镇和大城子镇。 冯家峪镇规划建设60m3/d污水处理站 1 座，出水水质达到北京市城镇污水处理厂水污染物排放标准（ DB11/890-2012）新（改、 2 扩）建城镇污水处理厂基本控制项目排放限值A标准。 本项目为新建项目，根据中华人民共和国国务院令第253号建设项目环境保护管理条例、建设项目环境影响评价分类管理名录（环境保护部令第2号）及北京市有关规定，并结合本项目的实际情况，本项目需编制环境影响报告表。建设单位委托北京神州瑞霖环保科技有限公司负责开展本项目的环境影响评价工作。环评单位接受委托后，对本项目现场进行了勘察及现场监测，并收集了必要的资料。依据国家和北京市有关环保法规和技术规范，结合本项目所在地的特点，编制本项目环境影响报告表。 二、政策符合性分析 根据产业结构调整指导目录（2011年）（ 修 改）（发改委 2013第 21 号）本项目不属于该目录中限制类和淘汰类的项目，符合国家产业政策要求。 根据北京市产业结构调整指导目录（2007 年本），本项目属于该目录中鼓励类“十九、城市基础设施及房地产 ”中“6. 镇供排水和中水管网工程、供水水源及净水厂、污水处理厂工程改造和建设。”，符合北京市产业政策的要求。 故本项目的建设与国家及北京市的产业政策相符。 三、地理位置 本项目位于密云县冯家峪镇冯家峪村粮库南梯子峪沟门，北纬403715，东经1165239。 项目四至如下： 东侧：为空闲地； 南侧：为空闲地； 西侧：18米处为白马关河河道，河道宽约40米； 3 北侧：6米处为冯家峪镇老粮库。 项目地理位置见附图1，本项目周边关系见附图2。 四、建设内容及规模 本工程建设冯家峪镇污水处理场站1座，占地面积200平方米，污水处理设计规模60m3/d，所有建构筑物形式均为地下式，项目采用“MBR+臭氧+活性炭过滤”工艺，出水水质达到北京市城镇污水处理厂水污染物排放标准（ DB11/890-2012）新（改、扩）建城镇污水处理厂基本控制项目排放限值A标准。 本项目所接收污水为冯家峪镇冯家峪村生活污水，服务人口约1000人。污水站出水回用于周边山地及果树浇灌。 本项目采用“MBR+臭氧+活性炭过滤”处理工艺，如下图1。 图1 工艺流程图 污水经外部污水管网送至处理站，进入预处理池进行预沉降，出水经过格栅截留污水中的悬浮污染物后进入调节池，以保护后续处理系统正常运行，去除污水中的悬浮颗粒，再由提升泵提升到生化池进行生化处理和氮的去除。生化池分为缺氧区、好氧区（好氧池与膜池共用水池）和MBR区。抽吸泵自膜池抽吸出的水进入臭氧消毒池，经过臭氧氧化后加压进入活性炭过滤器，经过滤后排放。经过臭氧对有机物的氧化作用及活性炭对污染物的吸附作用达到A级处理标准。工艺说明如下。 4 （1）预处理池 预处理池可以截留、沉淀污水中的大颗粒杂质、防止后续的提升泵堵塞。 （2）提篮格栅 提篮格栅设于调节池进水端，目的是进一步去除污水中粒径大于1.2mm 的悬浮物。提篮格栅截留的栅渣外运与城市垃圾一起填埋处置。 （3）生化池 缺氧区 缺氧区的功能是脱氮，在此反应器中，反硝化菌利用污水中的有机物作碳源，将膜池回流污泥中带入的大量 NO3-和 NO2还原为 N2并释放到空气中，BOD5浓度继续下降，NO3浓度也大幅度下降。 好氧区 在曝气条件下利用池中大量繁殖的活性污泥微生物通过自身的降解或吸附作用除去水中的有机物质，以达到净化水质的目的。 MBR区 MBR 区利用膜对生化反应池内的含泥污水进行过滤，实现泥水分离。一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大大增加，达到很高的水平，使降解污水的生化反应进行得更迅速更彻底，另一方面，由于膜的高过滤精度，去除了大部分悬浮物质，得到高质量的产水。 膜区设置MBR膜组件系统及配套的出水、反洗、清洗、吹扫、等系统。MBR 膜区内的吹扫（曝气）有两个用途，一是用于膜组件周围的气水振荡，保持膜表面清洁，二是提供生物降解所需要的氧气。 生物降解后的水在自吸泵的抽吸作用下通过MBR膜组件，滤过 5 液经由MBR集水管汇集，再经过消毒送到清水池或排放。通过膜的高效截留作用，大部分细菌及悬浮物被截留在膜池中。MBR 膜组件可以有效截留硝化菌，使硝化反应顺利进行，有效去除氨氮；同时可以截留难于降解的大分子有机物，延长其在反应器中的停留时间，使之得到最大限度的降解。 MBR 膜组件设有专用的吹扫系统，吹扫抖动膜元件，以防止污泥在膜元件周边累积，影响膜元件通透性。剩余污泥被定期排出，可控制系统内活性污泥的浓度及污泥龄。 （4）臭氧消毒系统 臭氧既是一种强氧化剂，也是一种有效的消毒剂。通过臭氧氧化可以去除水中的臭味，提高和改善水的感官性状；降低高锰酸盐指数，使难降解的高分子有机物得到氧化、降解；通过诱导微粒脱稳作用，诱导水中的胶体脱稳；杀灭水中的病毒、病菌和致病微生物。 （5）絮凝系统 通过在污水中投加絮凝剂来去除水中的总磷，PAC 投加量：20mg/L。 （6）活性炭吸附过滤系统 活性炭吸附过滤可以降低处理水中的BOD、COD、TOC和DOC，同时也能去除水的臭味和色度，对降低水中的致突变物的活性也有比较明显的作用，活性炭对水中的有机物有较好的吸附效果。活性炭过滤滤速10m/h，反冲洗强度11L/（m2s），接触时间30min，反洗废水回流至预处理池。 项目主要构筑物见下表1。 6 表1 主要构筑物一览表 序号 名称 规格 数量 单位 结构 1 预处理池 430016004600mm 1 座 钢砼结构 2 调节池 390043004600 mm 1 座 钢砼结构 3 缺氧池 170022003000 mm 1 座 钢砼结构 4 膜池 220038003000 mm 1 座 钢砼结构 5 臭氧消毒池 12008003000 mm 1 座 钢砼结构 6 设备间 570040003000 mm 1 座 钢砼结构 7 清水池 120047003000 mm 1 座 钢砼结构 项目主要设备选型见表2。 表2 主要设备选型表 序号 名称 规格参数 数量 单位 1 格栅 500500500mm，间隙1.2mm 1 个 2 提升泵 Q=2.5m3/h，H=4m，N=250w，220V 1 台 3 搅拌机 0.37kw，U=380V 1 台 4 膜组件 30m3/d 2 套 5 污泥回流泵 Q=5m3/h，H=3m，N=250w，220V 1 台 6 膜池鼓风机 Q=0.85m3/min，29.8Kpa， 1.5kw，380V 2 台 7 自吸泵 Q=1.56m3/h，Hs=8m，H=10m， 600w，220V 2 台 8 除磷设备 Q=0.50L/h H=7m N=42W， V=50L，220V 1 套 9 好氧池曝气系统 260 1 套 9 设备间排水泵 Q=2.0m3/h，H=4.5m，N=190w，220V 1 台 10 臭氧系统 8g/h，120w，220v 1 套 11 清水池潜水泵 Q=2.0m3/h 1 台 12 电控系统 1 套 13 反冲洗泵 Q=8.3m3/h，H=11.5m，N=550w 1 套 14 活性炭过滤器 500，H=2000mm 1 台 15 过滤进水泵 Q=2.5m3/h，H=15m，N=370w 2 台 16 回用水泵 Q=10m3/h，H=15m，N=380w 1 台 7 污水组成为以生活污水为主的城市污水，包括居民排水、机关学校排水及其他排水。进水水质设计平均值如下表3。 表1 设计进水水质 单位：mg/L 水质参数 CODCr BOD5 SS TP NH3-N TN 数值 400 200 250 6 40 55 本项目所在地涉及地表水为类水体，根据北京市城镇污水处理厂水污染物排放标准（ DB11/890-2012）规定，应执行A级标准。同时处理的出水回用于绿化及灌溉等，出水还需符合城市污水再生利用城市杂用水水质（ GB/T18920-2002）及农田灌溉水质标准（GB5084-2005）相关规定。综合考虑，本项目设计出水水质应满足北京市城镇污水处理厂水污染物排放标准（ DB11/890-2012）新（改、扩）建城镇污水处理厂基本控制项目排放限值 A 标准。具体水质指标如下表4表。 表4 设计出水水质 单位：mg/L 水质参数 CODCr BOD5 SS TP NH3-N pH TN 数值 20 4 5 0.2 1.0 69 10 五、公用工程 1、供水 厂站工作日常用水、厂站绿化用水取自处理后的出水。 2、排水 无生活污水排放。厂站处理出水可以回用于绿化或农业灌溉。 3、供电：系统运行用电及照明等用电引自附近的电源。 六、工程进度安排 本项目计划建设期为2个月，预计于2014年4月开工，2014年6月前竣工。 七、项目投资 8 本工程估算总投资为63.58万元。其中：工程直接费52.47万元，工程其他费用8.08万元，基本预备费3.03万元。本项目为环保项目，工程投资全部为环保投资。 八、工作人员 本项目建成后无常驻工作人员，设备由生产厂家定期巡视管理维护。 与本项目有关的原有污染情况及主要环境问题： 无。 9 建设项目所在地自然环境社会环境简况 自然环境简况(地形、地貌、地质、气候、气象、水文、植被、生物多样性等)： 一、地形、地貌 本项目位于冯家峪镇冯家峪村粮库南梯子峪沟门。 密云县位于北京市东北部，属燕山山地与华北平原交接地，是华北通往东北、内蒙古的重要门户。密云县西起东经1163933，东至1173025，东西长69公里；南起北纬 40137，北至北纬 404757，南北宽约64公里。东南至西北依次与本市的平谷、顺义、怀柔三区接壤，北部和东部分别与河北省的滦平、承德、兴隆三县毗邻。 密云县总面积2229.45 km2，占全市面积的13%，是北京市土地面积最大的区县。全县山区面积占79.5%、平原面积占11.8%、水面面积占8.7%。 密云县东、北、西三面群山环绕、峰峦起伏，巍峨的古长城绵延在崇山峻岭之上；中部是碧波荡漾的密云水库，西南是洪积冲积平原，总地形为三面环山，中部低缓，西南开口的簸箕形。 冯家峪镇位于密云县西北部，北毗邻河北省滦平县，东与不老屯镇交界,南临密云水库，西与怀柔区和石城镇接壤，距密云县城41公里，白马关河流经全镇。2002年番字牌乡撤并到冯家峪镇，镇域总面积214.25平方公里, 其中：山场面积27.6万亩、耕地面积9900亩，林木覆盖率达84.6%。全镇共有18个行政村、106个自然村、9016口人，其中：农户8084人、非农户932人。 二、水文地质 密云县属海河流域，县境内有大小河流14条，从北到南分布着 10 潮河、白河两大水系。潮河、白河发源于河北，在密云西南汇合，始称潮白河，为北京市区域内三大河流之一。县内有中型以上水库 4座，其中密云水库是首都的重要水源。 华北地区最大人工湖密云水库，座落密云县境内中部。占地面积224平方公里，最大库容量43.75亿立方米，最深水位60多米。密云水库建成后，控制了上游洪水，使下游京、津、冀八个县免遭洪涝灾害，同时还可灌溉农田20万公顷，年均发电超过1亿千瓦小时。进入80年代，随着首都工业、生活和河湖环境用水量的急剧增加，从1982年开始，根据国务院决定，密云水库停止向津、冀供水，承担起首都工业用水和生活用水的重大责任。据有关资料记载，平水年密云水库可供应首都用水 9.2 亿立方米，占地表水供水量的47%；偏枯年为8.2亿立方米，占50%，即使是枯水年仍能供给首都7.2亿立方米，占地表水供给量的一半以上。 根据北京地区工程地质分区资料（1985年），密云县平原地区大部分为工程地质、类区，适宜进行工程建设或经适当工程处理后可进行建设。工程地质最好的类区位于县城中部、卸甲山中南部、西田各庄北部、密溪路两侧等地；而潮白河两侧、穆家峪、巨各庄、河南寨北部、黑山寺、卸甲山京通铁路两侧地区工程地质较差，为类区，不适合建设大型建筑物。 三、气候气象 密云县气候类型属暖温带大陆性季风气候。春秋短，夏冬长，冬季多风沙，少雨水，夏季气候温和凉爽。年平均气温810，年平均风速2.4m/s，全年 无霜期 180200天。年降水量在500600mm，为华北地区降水最多的地区之一。降水季节分配很不均匀，全年降水的75%集中在夏季，7、8月常有暴雨。 11 四、植被与生物多样性 密云全县有林地面积13.87万公顷，林木覆盖率62.7，森林蓄积量为 139.33 万立方米。绿化覆盖率 41.4，人均绿地面积 49.48平方米。 12 社会环境简况(社会经济结构、教育、文化、文物保护等)： 一、社会经济结构 2012 年，密云县全年实现地区生产总值 178.5 亿元，比上年增长10.2%。其中，第一产业增加值18.4亿元，增长2.5%；第二产业增加值81.6亿元，增长9.3%；第三产业增加值78.5亿元，增长13.1%。按常住人口计算，全县人均地区生产总值达到 37782 元（按年平均汇率折合 5985 美元），比上年增长 9.5%。三次产业结构由上年的11.1：46.1：42.8变化为10.3：45.7:44.0。 全年实现地方公共财政收入 22.2 亿元，比上年增长 13.7%。其中，增值税、营业税分别增长9.5%和11.7%，企业所得税下降8.8%。全年完成公共财政支出76.9亿元，比上年增长9.4%。其中，用于社会保障和就业的支出增长21.1%，用于教育的支出增长13.4%，用于农林水事务的支出增长7.7%。 全县完成国税、地税税收（费）收入54亿元，比上年增长5.6%。其中，国税完成23.7亿元，增长11%；地税完成30.3亿元，增长1.7%。 全年完成农林牧渔业总产值45.6亿元，比上年增长3.5%。其中，农业产值完成19.4亿元，增长6.5%，占总产值的比重为42.5%；畜牧业产值完成20.3亿元，下降5.9%，占总产值的比重为44.5%。全年粮食播种面积28.05万亩，比上年减少1.09万亩；粮食总产量 9.77万吨，比上年下降5.8，其中秋粮总产量9.35万吨，下降6。 全年完成工业总产值287.2亿元，比上年增长15.9%。其中，规模以上工业总产值251.7亿元，增长13.2%。在规模以上工业中，汽车制造业完成产值 97.2 亿元，增长 35.6%；酒、饮料和精制茶制造业完成产值30.4亿元，增长26.1%；黑色金属矿采选业完成产值24.1亿元，下降17.1%。全年实现工业销售产值281.1亿元，比上年增长 13 14.3%。 全年实现社会消费品零售额105.6亿元，比上年增长12.2%。其中，汽车销售实现零售额8.8亿元，比上年增长57.1%。 二、教育文化 2012年，密云县共有大专院校1所，在校生1604人，本年毕业生 529人；普通中学23所，在校生17212人，本年毕业生5954人；中等职业学校2所，在校生2655人，本年毕业生1212人；小学40所，在校生 19705 人，本年毕业生 3640人；幼儿园 62 所，在园幼儿 10433 人；聋哑学校1所，在校学生 148 人。年末全县共有公共图书馆1个，总藏量60.43万册，比上年增加1.76万册；新华书店1个，直属营业点4个，全年发行图书72万册。全县有文化馆1个，文化中心20个，组织文化演出2905场，观众达32.38万人次。县级影剧院1个，全年共放映电影1054场，戏曲文艺演出86场。 三、卫生、教育 2012年末，密云县共有卫生机构661个，比上年末减少11个，其中医院13个（含民营医院）、社区卫生服务中心（站）45 个、专科疾病防治院（所、站）2个；卫生机构共有床位1535张，比上年末增加 95 张；全县卫生技术人员达到 3838 人，比上年末增加 116人，其中执业（助理）医师1446人，注册护士962人；全县医疗机构共接受诊疗346.1万人次，其中门诊307.6万人次。从死亡率看，前五位死因分别为：脑血管病、恶性肿瘤、心脏病、损伤和中毒、呼吸系统疾病。 年末全县共有体育场馆28个；全年共举办全民健身活动40次，比上年增加10次，参加活动人数达10万人次，比上年增加2.5万人次。我县运动员参加全国少年比赛5项次，参赛运动员13人，获得 14 铜牌5枚；参加市级运动会13项次，参赛运动员318人，获得金牌64枚、银牌34枚、铜牌48枚。 四、交通运输 2012年，全年货物周转量 4.6亿吨公里，比上年增长10.3%；客运线路条数54条，比上年增加1条。全年实现营运收入9.3亿元，比上年增长15%，其中货运收入5.8亿元。 年末全县公路总里程2030.4公里，其中国道64.5公里，市道 186.1公里，县级路393.8公里，乡村公路1317公里。 五、文物保护 密云县记录档案可查的文物单位有 232 项。其中，国家级文物保护单位1处，市级文物保护单位5处，县级文物保护单位39处，其余均为普查登记在册文物保护单位。 密云县重点名胜风景区20多处。其中，国家级的有云蒙山风景区，市级的有白龙潭风景区。举世闻名的万里长城在密云境内长达222.5 km，其中司马台长城因其设计独特、构筑险要而被联合国教科文组织列为世界人类文化遗产。 15 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题(环境空气、地面水、地下水、声环境、生态环境等)： 一、环境空气质量状况 密云县大气中SO2、NO2的年均浓度值能够符合环境空气质量标准（ GB3095-2012）中二级标准要求，PM10 的年均浓度值未能达到上述标准要求，超标0.39倍。 二、地表水质量状况 本项目附近主要地表水体为白马关河。根据“北京市五大水系各河流、水库水体功能划分与水质分类”划分，白马关河为类水体。 白马关河现状水质均为类，符合其类水体功能水质标准要求。 三、地下水环境质量状况 由检测数据可知，密云县地下水水质较好，能够符合地下水质量标准（ GB/T14848-1993）中类标准要求。 四、声环境质量现状 监测期内各噪声监测点处声环境质量较好，均能够符合声环境质量标准（ GB 3096-2008）中1类标准限值要求。 16 主要环境保护目标(列出名单及保护级别)： 本项目位于冯家峪镇冯家峪村粮库南梯子峪沟门，根据现场调查，评价区域内无重点保护文物古迹和珍贵动植物、风景名胜，因此确定本项目主要环境保护目标为北侧冯家峪镇中心小学（最近距离180米），西侧约18米处的白马关河及项目所在地的地下水环境。本项目主要环境保护目标及保护级别分见下表8和表9。 表8 本项目主要环境保护目标 环境保护目标 与本项目的方位及最近距离 环境要素 冯家峪镇中心小学 项目北侧，最近距离180米 大气环境 声环境 白马关河 项目西侧，最近距离18米 地表水 地下水 项目所在地 地下水 表9 本项目环境保护目标环境要素的保护级别一览表 环境保护目标环境要素 保护级别 环境空气 环境空气质量标准（ GB3095-2012）中的二级标准 地表水 地表水环境质量标准（ GB3838-2002）中的类标准 地下水 地下水质量标准（ GB/T14848-93）中的类标准 声环境 执行声环境质量标准（ GB30962008）中的1类标准 17 评价适用标准 环境质量标准： 一、环境空气质量标准 评价区域大气环境执行国家环境空气质量标准（GB3095-2012）中的二级标准，具体数据见表10。 表10 环境空气质量标准（摘录） 序号 污染物名称 取样时间 二级标准浓度限值 年平均 0.06mg/m3 日平均 0.15mg/m3 1 二氧化硫 （SO2） 1小时平均 0.50 mg/m3 年平均 0.04mg/m3 日平均 0.08mg/m3 2 二氧化氮 （NO2） 1小时平均 0.20mg/m3 年平均 0.20mg/m3 3 总悬浮颗粒物 （TSP） 日平均 0.30mg/m3 二、水环境质量标准 1、地表水质量标准 本项目附近主要地表水体为白马关河（位于项目西侧约18米处），根据 “北京市五大水系河流、水库功能划分与水质分类”的规定，白马关河为类功能水体，水体功能为密云水库饮用水水源地上游，因此本项目地表水水质执行地表水环境质量标准（GB3838-2002）中的类标准，标准限值见表11。 表 11 地表水水质执行标准（摘录） 单位：mg/L 序号 水质指标 类 1 化学需氧量（COD） 15 2 高锰酸盐指数 4 3 五日生化需氧量（BOD5） 3 4 氨氮（NH3-N） 0.5 5 总磷（以P计） 0.1 （湖、库0.025） 18 6 阴离子表面活性剂（LAS） 0.2 7 石油类 0.05 2、地下水质量标准 本项目所在地地下水环境执行地下水质量标准（GB/T14848-93）中的类标准，标准限值见表12。 表12 地下水质量标准（摘录） 单位：mg/L（注明者除外） 序号 检测项目 标准值 1 pH值 6.58.5 2 高锰酸盐指数 3.0 3 亚硝酸盐氮 0.02 4 硝酸盐氮 20 5 氨氮 0.2 6 氯化物 250 7 氰化物 0.05 8 六价铬 0.05 9 挥发酚 0.002 10 总硬度（以CaCO3计） 450 三、声环境质量标准 根据本项目地的环境噪声规划，本项目位于 1 类声环境功能区内，环境噪声执行声环境质量标准（GB 3096-2008）中1类相应标准限值，各标准值见表13。 表13 环境噪声限值（摘录） 单位：dB（A） 时段 声环境功能区类别 昼间 夜间 1类 55 45 19 污染物排放标准： 一、大气污染物排放标准 1、施工期 本项目施工期废气主要来自于施工活动中产生的扬尘颗粒物。其排放标准执行北京市大气污染物综合排放标准（ DB11/501-2007）中其他颗粒物的“无组织排放监控点浓度限值”要求，标准限值见表14所示。 表14 施工期废气排放限值 污染物 产污过程 无组织排放监控点浓度限值 其他颗粒物 施工过程 1.0mg/m3 2、运营期 本项目排放的恶臭气体中臭气浓度执行恶臭污染物排放标准（GB14554-93）表1二级标准，NH3和H2S执行北京市大气污染物综合排放标准（ DB11/501-2007）中的无组织排放标准限值，具体见表15。 表15 大气污染物厂界标准值 类别 标准 指标 浓度限值 氨 1.0mg/m3 DB11/501-2007 硫化氢 0.030mg/m3 废气 GB14554-93二级标准 臭气浓度 20（无量纲） 二、废水排放标准 1、施工期 本项目施工期废水经防渗沉淀池处理后，由环卫部门清运至污水处理厂。因此，本项目污水排放执行北京市水污染物排放标准（DB11/307-2013）中“排入公共污水处理系统的污水执行表3的规定”，具体限值如下表16所示。 20 表16 北京市水污染物排放标准（摘录） 单位：mg/L 序 号 水质指标 标准限值 1 pH 69 2 五日生化需氧量（BOD5） 300 3 化学需氧量（CODCr） 500 4 悬浮物（SS） 400 5 氨氮（NH3-N） 45 2、运营期 本项目冯家峪污水处理站位于密云水库上游区域，考虑到污水排放要求，污水处理站出水水质应执行根据北京市城镇污水处理厂水污染物排放标准（ DB11/890-2012）规定，排入北京市、类水体的城镇污水处理厂执行A级标准，具体限值见下表17。 表17 新（改、扩）建城镇污水处理厂基本控制项目排放限值 单位：mg/L 序号 污染物或项目名称 A 标准 B 标准 1 pH（无量纲） 69 69 2 化学需氧量（COD） 20 30 3 生化需氧量（BOD5） 4 6 4 悬浮物（SS） 5 5 5 动植物油 0.1 0.5 6 石油类 0.05 0.5 7 阴离子表面活性剂 0.2 0.3 8 总氮（以 N 计） 10 15 9 氨氮（以 N 计） 1.0（1.5） 1.5（2.5） 10 总磷（以 P 计） 0.2 0.3 11 色度（稀释倍数） 10 15 12 类大肠菌群数/（MPN/L） 500 1000 注：12月1日3月31日执行括号内的排放限值。 处理的出水用于绿化及灌溉等，出水还需符合城市污水再生利用 城市杂用水水质（ GB/T18920-2002）及农田灌溉水质标准（GB5084-2005）相关规定。具体限值见下表18、19。 21 表18 农田灌溉用水水质基本控制项目标准值 作物种类 序号 项目类别 水作 旱作 蔬菜 1 五日生化需氧量(BOD5)(mg/L) 60 100 40a，15b 2 化学需氧量(CODCr)(mg/L) 150 200 100a，60b 3 悬浮物（SS）（ mg/L） 80 100 60a，15b 4 阴离子表面活性剂（mg/L） 5 8 5 5 水温（） 35 6 PH 5.58.5 7 全盐量（mg/L） 1000c（非盐碱土地区）， 2000c（盐碱土地区） 8 氯化物（mg/L） 350 9 硫化物（mg/L） 1 10 总汞（mg/L） 0.001 11 镉（mg/L） 0.01 12 总砷（mg/L） 0.05 0.1 0.05 13 铬（六价）（ mg/L） 0.1 14 铅（mg/L） 0.2 15 粪大肠菌群数（个/100mL） 4000 4000 2000a，1000b 16 蛔虫卵数（个/L） 2 2a，1b a 加工、烹调及去皮蔬菜。 b 生食类蔬菜、瓜类和草本水果。 c 具有一定的水利灌排设施，能保证一定的排水和地下水径流条件的地区，或有一定淡 水资源能满足冲洗土体中盐分的地区，农田灌溉水质全盐量指标可以适当放宽。 表19 城市污水再生利用城市杂用水水质 序号 项目 城市绿化 1 PH 6.09.0 2 色/度 30 3 嗅 无不快感 4 浊度/NTU 10 22 5 溶解性总固体(mg/L) 1000 6 BOD5(mg/L) 20 7 氨氮 (mg/L) 20 8 阴离子表面活性剂(mg/L) 1.0 9 溶解氧(mg/L) 1.0 10 总余氯(mg/L) 接触30min 后1.0, 管网末端0.2 11 总大肠菌群(个/L) 3 三、噪声排放标准 1、施工期 本项目施工期噪声排放执行建筑施工场界环境噪声排放标准（GB12523-2011）的规定，噪声排放限值见表20。 表20 建筑施工场界环境噪声排放限值 单位：dB(A) 噪声限值 实施阶段 昼 间 夜 间 建筑施工过程 70 55 2、运营期 项目运营期噪声执行国家工业企业厂界环境噪声排放标准（GB12348-2008）中处于1类功能区的标准，见表21。 表21 环境噪声标准 单位：dB(A) 标准值 类 别 昼 间 夜 间 1 55 45 四、固体废物排放标准 本项目产生的固体废物执行2004年12月29日第十届全国人民代表大会常务委员会第十三次会议修订的中华人民共和国固体废物污染环境防治法及北京市对固体废物处理的有关规定。 本项目产生的一般工业固体废物的排放执行一般工业固体废物贮存、处置场污染控制标准（ GB18599-2001）中的有关规定。 23 总量控制指标： “十二五”期间，国家对化学需氧量（CODCr）、氨氮（NH3-N）、二氧化硫（ SO2）、氮氧化物（NOX）四种主要污染物实行排放总量控制计划管理。 根据国家环境保护标准“十二五”规划及北京市对总量管理的相关规定。 根据本项目的特点，确定与本项目有关的控制因子主要是： CODCr及NH3-N。本报告对本项目污染物排放总量进行核算，以工程分析及影响预测计算结果作为本项目的总量控制指标建议值。 本项目年污水处理量约为2.16万m3/a，CODCr及NH3-N 的排放浓度分别为20mg/L、1.0mg/L。年排放量为CODCr：0.432t/a，NH3-N：0.0216 t/a。 24 建设项目工程分析 工艺流程简述（图示）： 1、施工期 本项目施工期产污环节见下图。 清理场地 土石方 基础工程 主体工程 扫尾施工期固废 固废扬尘 固废、废水噪声扬尘 扬尘 扬尘 图2 施工期工序流程及产污环节 本项目施工期主要进行场地平整、建构筑物的建设和装修以及设备的安装调试等，在施工过程中会产生扬尘、噪声、施工废水和固体废物。 2、运营期 运营期产污环节见下图。 图3 运营期工序流程及产污环节 噪声 噪声 噪声 固体废物 固体废物 废气 25 工艺说明： 污水经外部污水管网送至处理站，进入预处理池进行预沉降，出水经过格栅截留污水中的悬浮污染物后进入调节池，以保护后续处理系统正常运行，去除污水中的悬浮颗粒，再由提升泵提升到生化池进行生化处理和氮的去除。生化池分为缺氧区、好氧区（好氧池和膜池共用水池）和 MBR区。抽吸泵自膜池抽吸出的水进入臭氧消毒池，经过臭氧氧化后加压进入活性炭过滤器，过滤水回用于周边山地及果树浇灌、绿化等。 污水处理过程中产生的污染物主要有水泵、风机等设备运行时的噪声、格栅、生化池和 MBR 池中产生的污泥以及污水处理过程中产生的恶臭气体。 主要污染工序： 一、施工期 1、大气污染物 施工过程中大气污染主要来自施工场地的扬尘，施工机械、设备及运输车辆排放的燃油（汽油、柴油）尾气。其中，施工扬尘主要来自建筑材料（白灰、水泥、沙子、石子等）的现场搬运及堆放、土石方段作业、施工垃圾清理、车辆运输等活动。 2、水污染物 项目施工人员为本地劳动力，不设施工营地。施工人员就餐采用订餐制，因此由施工人员产生的生活污水影响很小。施工期间主要的水污染为施工设备和运输车辆冲洗、混凝土养护产生的施工废水。生产废水主要污染物为SS和CODCr。 3、噪声 施工期间噪声主要来自施工机械以及运输车辆产生的噪声。 4、固体废物 26 施工期的固体废物主要是建筑垃圾，废弃土石方。此外，施工人员在就餐过程中会产生少量垃圾。 二、营运期 根据以上工艺流程，项目营运期主要环境污染物如下。 1、大气污染物 主要为污水处理过程中产生的恶臭气体，主要污染因子为 NH3、H2S和臭气浓度。 引用环境臭气评价方法的新探讨（ 重 庆 环境科学，1996年第10期）中提出的方法：通过臭气强度分级确定臭气污染源源强（不受处理规模、处理工艺、周边环境的影响），具体数值见下图4和图5，具体臭气强度分级见下表。 0123456789臭气强度（级）H2S（ppm）计算值 0.0005 0.0058 0.019 0.063 0.22 0.71 7.7实测值 0.0005 0.006 0.02 0.06 0.2 0.7 81 2 2.5 3 3.5 4 5图4 臭气强度与H2S浓度关系图 27 05101520253035404550臭气强度（级）NH3（ppm）计算值 0.1 0.47 1 2.1 4.5 9.5 43实测值 0.1 0.5 1 2 5 10 401 2 2.5 3 3.5 4 5图5 臭气强度与NH3浓度关系图 表22 臭气强度分级 臭气强度（级） 内容 0 无臭 1 勉强感觉臭味存在（嗅觉阈值） 2 确认臭味存在（认知阈值） 3 极易感觉臭味存在 4 臭气明显存在 5 臭气强烈存在 本项目构筑物均为地埋式，具有良好的封闭措施，根据同类规模污水站臭味监测资料可知，在污水站厂界臭味浓度并不明显，因此确定该污水站的臭气强度为 1 级，即勉强感觉臭味存在。由上图 4 和图 5 可知，H2S的浓度约为0.0005mg/m3，NH3的浓度约为0.1mg/m3，均能满足北京市大气污染物综合排放标准（ DB11/501-2007）中的无组织排放标准限值。污水处理站换气量按 2000m3/h 计，则 H2S 和 NH3产生量分别为 0.0088kg/a和1.752kg/a。 2、水污染物 本项目不设办公区，无常驻工作人员，设备由生产厂家定期巡视管理维护，因此无员工生活污水产生。 28 本项目处理工程规模为60t/d，出水回用于周边山地及果树浇灌、绿化等。出水水质为CODCr20mg/L；BOD54mg/L；SS5mg/L；TN10mg/L；NH3-N1.0mg/L；TP0.2mg/L。本项目水污染物排放情况见下表23。 表23 项目水污染物排放情况表 污染物排放情况 序号 污染物名称 排放浓度（mg/L） 排放量（t/a） 1 污水 21600 2 CODCr 20 0.432 3 BOD5 4 0.0864 4 SS 5 0.108 5 TN 10 0.216 6 NH3-N 1.0 0.0216 7 TP 0.2 0.00432 3、噪声 本项目噪声源主要为提升泵、鼓风机、回流泵、潜水泵等设备，噪声源强在 7085dB（A）之间。项目设备均位于地下，经地面隔声衰减后，噪声值能降低2530dB（A）。 4 、固体废物 本项目固体废物主要为污水处理过程中产生的栅渣和污泥，均属于一般固体废物。 栅渣产生量约为 3kg/d，年产生量约 1.08t；污泥（含水率 80%）产生量0.034t/d，年产生量约12.24t。则本项目固体废物总量为13.32t/a。 5、污染源及污染因子统计 本项目污染源及污染因子统计见下表24。 29 表24 项目运营期污染源及污染因子统计表 时段 污染源分类 污染源 污染因子 大气污染 施工期产生的扬尘 TSP、扬尘 废水 施工时期产生的废水、施工人员生活污水 CODCr、SS等 噪声 施工时期产生的噪声 噪声 施工期 固体废物 施工产生的废渣土及废料、工人生活垃圾 生活垃圾、建筑垃圾 废气 污水处理站恶臭 NH3、H2S、臭气浓度 废水 污水处理站出水 CODCr、BOD5、SS、氨氮、TP、TN等 噪声 机械设备噪声 噪声 运营期 固体废物 栅渣、污泥 一般
