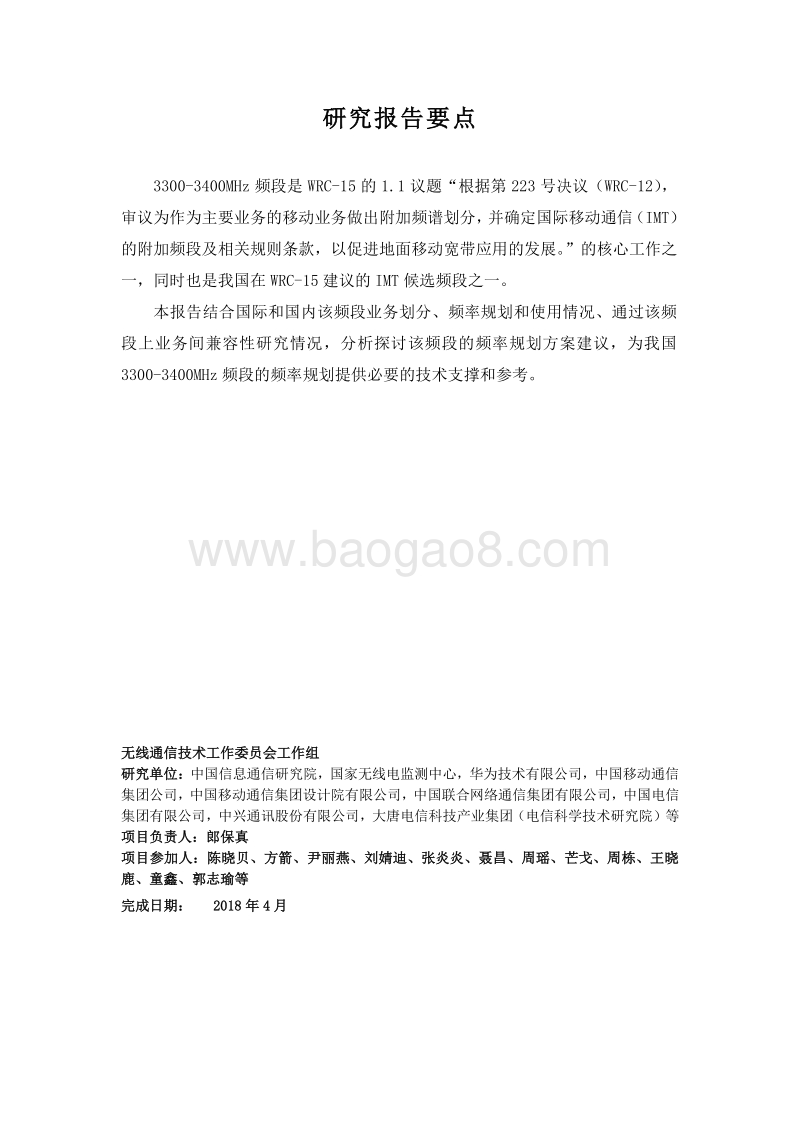

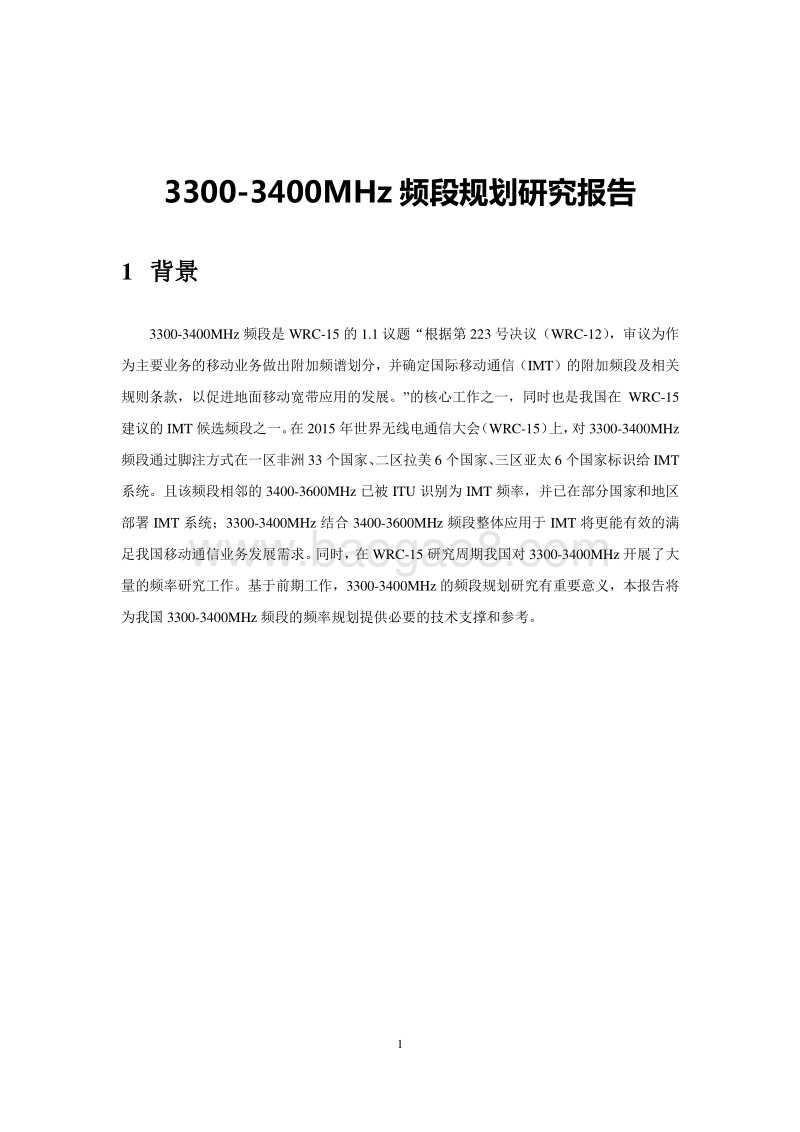

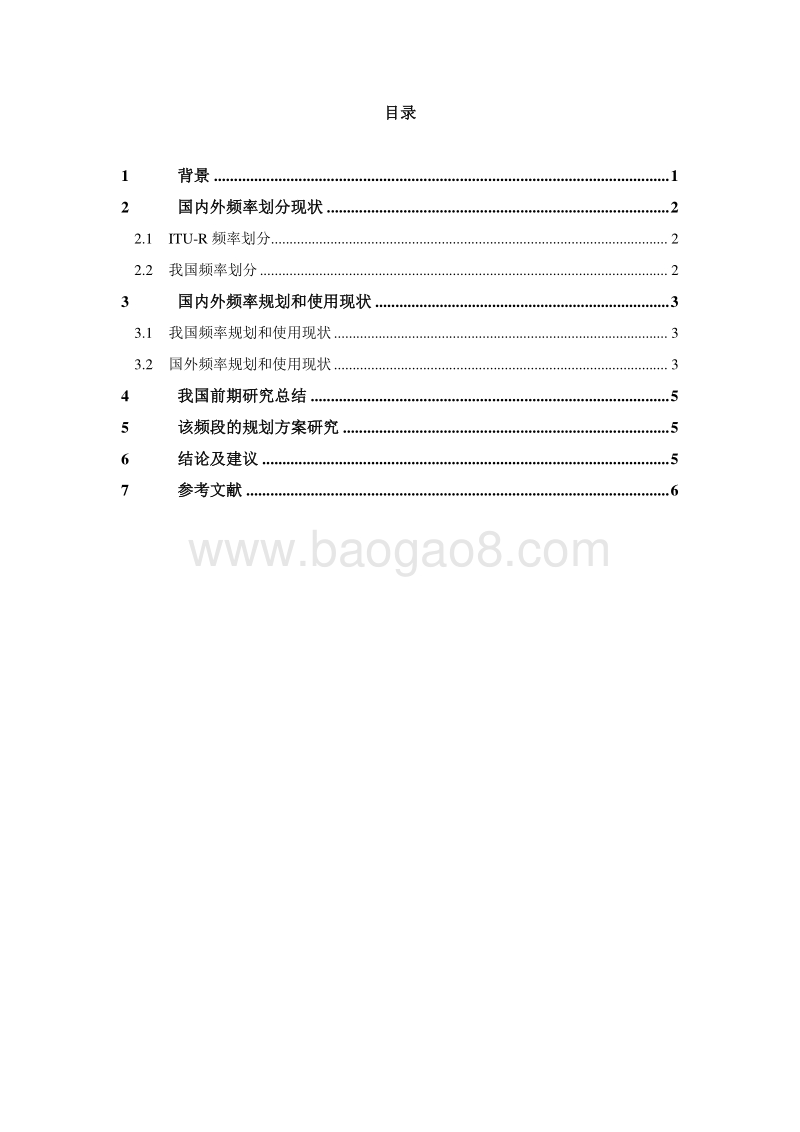

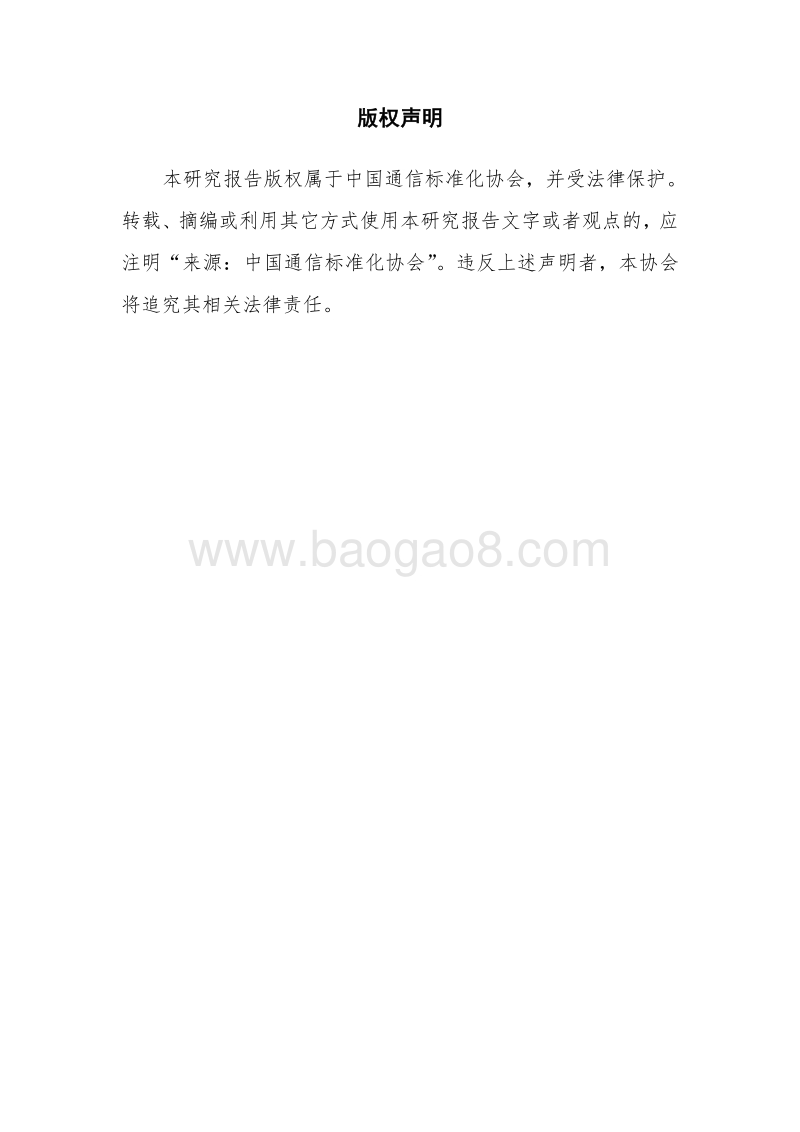

版权声明 本 研究报告 版权属于中国通信标准化协会，并受法律保护。转载、摘编或利用其它方式使用本 研究报告 文字或者观点的，应注明“来源：中国通信标准化协会”。违反上述声明者，本协会将追究其相关法律责任。 研究报告要点 3300-3400MHz 频段是 WRC-15 的 1.1 议题“根据第 223 号决议（ WRC-12），审议为作为主要业务的移动业务做出附加频谱划分，并确定国际移动通信（ IMT）的附加频段及相关规则条款，以促进地面移动宽带应用的发展。”的核心工作之一，同时也是我国在 WRC-15 建议的 IMT 候选频段之一。 本 报告 结合国际和国内该频段业务划分、频率规划和使用情况、通过该频段上业务间兼容性研究情况，分析探讨该频段的频率规划方案建议，为我国3300-3400MHz 频段的频率规划提供必要的技术支撑和参考。 无线通信技术工作委员会 工作组 研究单位： 中国信息通信研究院，国家无线电监测中心，华为技术有限公司，中国移动通信集团公司，中国移动通信集团设计院有限公司，中国联合网络通信集团有限公司，中国电信集团有限公司，中兴通讯股份有限公司，大唐电信科技产业集团（电信科学技术研 究院）等 项目负责人： 郎保真 项目参加人： 陈晓贝、方箭、尹丽燕、刘婧迪、张炎炎、聂昌、周瑶、芒戈、周栋、王晓鹿、童鑫、郭志瑜等 完成日期： 2018 年 4 月 目录 1 背景 . 1 2 国内外频率划分现状 . 2 2.1 ITU-R 频率划分 . 2 2.2 我国频率划分 . 2 3 国内外频率规划和使用现状 . 3 3.1 我国频率规划和使用现状 . 3 3.2 国外频率规划和使用现状 . 3 4 我国前期研究总结 . 5 5 该频段的规划方案研究 . 5 6 结论及建议 . 5 7 参考文献 . 6 1 3300-3400MHz 频段规划研究报告 1 背景 3300-3400MHz 频段是 WRC-15 的 1.1 议题“ 根据第 223 号决议（ WRC-12），审议为作为主要业务的移动业务做出附加频谱划分，并确定国际移动通信（ IMT）的附加频段及相关规则条款，以促进地面移动宽带应用的发展。 ”的核心工作之一，同时也是我国在 WRC-15建议的 IMT 候选频段之一。在 2015 年世界无线电通信大会（ WRC-15）上， 对 3300-3400MHz频段 通过脚注方式在一区非洲 33 个国家、二区拉美 6 个国家、三区亚太 6 个国家标识给 IMT系统。 且该频段相邻的 3400-3600MHz 已 被 ITU 识别为 IMT 频率， 并已在部分国家和地区部署 IMT 系统； 3300-3400MHz 结合 3400-3600MHz 频段 整体应用于 IMT 将更能有效的 满足 我国 移动通信业务 发展 需求。 同时，在 WRC-15 研究 周期我国对 3300-3400MHz 开展了大量的频率研究工作。基于前期工作 ， 3300-3400MHz 的频段规划研究有重要意义，本报告将为我国 3300-3400MHz 频段的频率规划提供必要的技术支撑和参考。 2 2 国内外频率划分现状 2.1 ITU-R 频率 划分 根据 2016年修订的 ITU-R无线电规则（ Radio Regulations： RR）， 33003400MHz频段全球的一 般划分情况如下： 表 1 ITU-R无线电规则（ 2016年版）中 3300-3700MHz频谱 划分表 （ MHz） 划分给以下业务 1 区 2 区 3 区 3 300-3 400 无线电定位 5.149 5.429 5.429A 5.429B 5.430 3 300-3 400 无线电定位 业务 固定 移动 5.149 5.429C 5.429D 3 300-3 400 无线电定位 业务 5.149 5.429 5.429E 5.429F 其中， 对 3300-3400MHz 频段 通过脚注方式在一区非 洲 33 个国家、二区拉美 6 个国家、三区亚太 6 个国家标识给 IMT 系统。 2.2 我国 频率 划分 根据中华人民共和国无线电频率划分规定（ 2018 版）， 3300-3400MHz 频段内固定业务、移动业务、无线电定位业务同为主要业务。 表 2 中国 3300-3400MHz 频谱划分表（ MHz） 中华人民共和国无线电频率划分 国际电联 3 区无线电频率划分 中 国 内 地 中 国 香 港 中 国 澳 门 3 300 3 400 无线电定位 固定 移动 CHN34 业余 5.149 CHN12 3 300 3 400 无线电定位 3 300 3 400 固定 移动 无线电定位 业余 3 300 3 400 无线电定位 业余 5.149 5.429 5.429E 5.429F 3 CHN34 3300-3400MHz 频段的移动业务 确定 用于国际移动通信（ IMT） 系统 ，原则上限于室内使用。（ 2018 年） 3 国内外频率规划和使用现状 3.1 我国频率规划和使用现状 目前在 3300-3400MHz 频段，在我国 固定业务、移动业务、无线电定位业务同为主要业务。 无线电定位业务使用上为 无线电定位雷达。 我国在 WRC-15 大会上明确表示支持 3300-3400MHz 频段做为 IMT 频段。 2017 年 11 月 15 日，工业和 信息 化 部 发布了 “关于 第五代移动通信系统使用3300-3600MHz 和 4800-5000MHz 频段 相关事宜 的通知 ”工信部 无 2017276 号 。对3300-3400MHz 频率 规划的 内容 摘录如下： “一、 规划 3300-3600MHz 和 4800-5000MHz 频段 作 为 5G 系统 的工作频段 。 其中 ，3300-3400MHz 频段 原则上限室内使用。 二、 5G 系统使用上述工作频段，不得对同频段或邻 频段内依法开展的射电天线业务及其他无线电业务产生有害干扰 。 五、 上述工作频段内 5G系统的频率使用许可，由国家无线电管理机构负责受理和审批，相关许可方案、设备射频技术指标和台站管理规定另行制定和发布。 ” 3.2 国外频率规划和使用现状 3.2.1 ITU 进展 ITU-R WP5D 正在 工作于 建议书 ITU-R M.1036-5，推荐的该频段 方式如下表。 4 表 3 ITU-R M.1036-5修订稿中 3300-3400MHZ频段方式 频段方式 成对频谱 (FDD) 非成对频谱 (TDD) (MHz) 终端发射 (MHz) 中间频段 间隔 (MHz) 基站发射 (MHz) 双工距离 (MHz) F3 3 300-3 700 图 1 ITU-R M.1036-5 修订稿中 3300-3400MHz 频段方式 3.2.2 亚太进展 AWG#21 次 会议 对 3300-3400MHz 亚太 的 频率 使用现状 和 未来考虑 进行 了调研，AWG#22 次 会议 、 AWG#23 次 会议 共 有 12 个 国家的管制机构 回复 了调研问卷。 其中 印尼、老挝、越南 、 菲律宾 在 考虑 这 段频段 未来 用于 IMT。 表 4 摘自 AWG#23 3300-3400MHz 调查问卷 回复 报告 国家 频率 未来 应用 频率 计划 印度尼西亚 3300 3400 MHz IMT Not sooner than 2020 老 挝 3300-3400 MHz IMT N/A 伊朗 3300-3400 MHz IMT Probably, in next two years 越南 3 300-3 400 MHz IMT Not decided yet 菲律宾 3 300-3 400 MHz BWA / 5G AWG 正在研究 3300-3400MHz 的频段方式，其建议基于 TDD 方式。 5 3.2.3 3GPP 标准 进展 目前 ， 3GPP分 别为 LTE和 5G新空口定义了频段 3300-3400MHz。其中对于新空口，3300-3400MHz被基于 TDD模式被频段号 n77和 n78定义。 频段号 上行 下行 双工模式 n77 3.3 4.2 GHz 3.3 4.2 GHz TDD n78 3.3 3.8 GHz 3.3 3.8 GHz TDD 4 我国 前期研究总结 CCSA TC5 WG8 在 2013 年到 2015 年期间开展了项目 3300-3400MHz 频段 IMT 系统与无线电定位系统共存研究。该项目对在 3300-3400MHz 频段 上， 分别应用 理论分析、共存仿真分析 方法 分析了 IMT 系统对路基 B 型雷达、机载 A 型雷达、 船载雷达的共存干扰。该项目研究 结果 显示 “ IMT 与现有该频段上雷达系统在一定条件下可以共存。 ”。 5 该频段的规划 方案 研究 基于 国内外 现状，建议 3300-3400MHz 规划 方案为 基于 TDD 频段方式。 3300 MHz 3400 MHz TDD 100 MHz 6 结论及建议 本报告 对 频段 3300-3400MHz 进行 调研和 研究， 发现 IMT 与现有该频段上雷达系统在一定条件下可以共存；并 建议 3300-3400MHz 规划 方案为 基于 TDD 频段方式 。 本报告对我国无线电频率划分规定（ 2018 版）的修订提供了重要参考，为我国 5G 中频段的频率规划的发布提供了有效支撑。 6 7 参考文献 1 CCSA_TC5_WG8_2012_165B_33003400MHz 和 34003600MHz 频段规划研究报告 2 CCSA_TC5_WG8_2016_021B_33003400MHz 频段 IMT 系统与无线电定位系统够共存研究结题报 告
