智慧城市公共服务领域物联网应用研讨会纪要.pdf

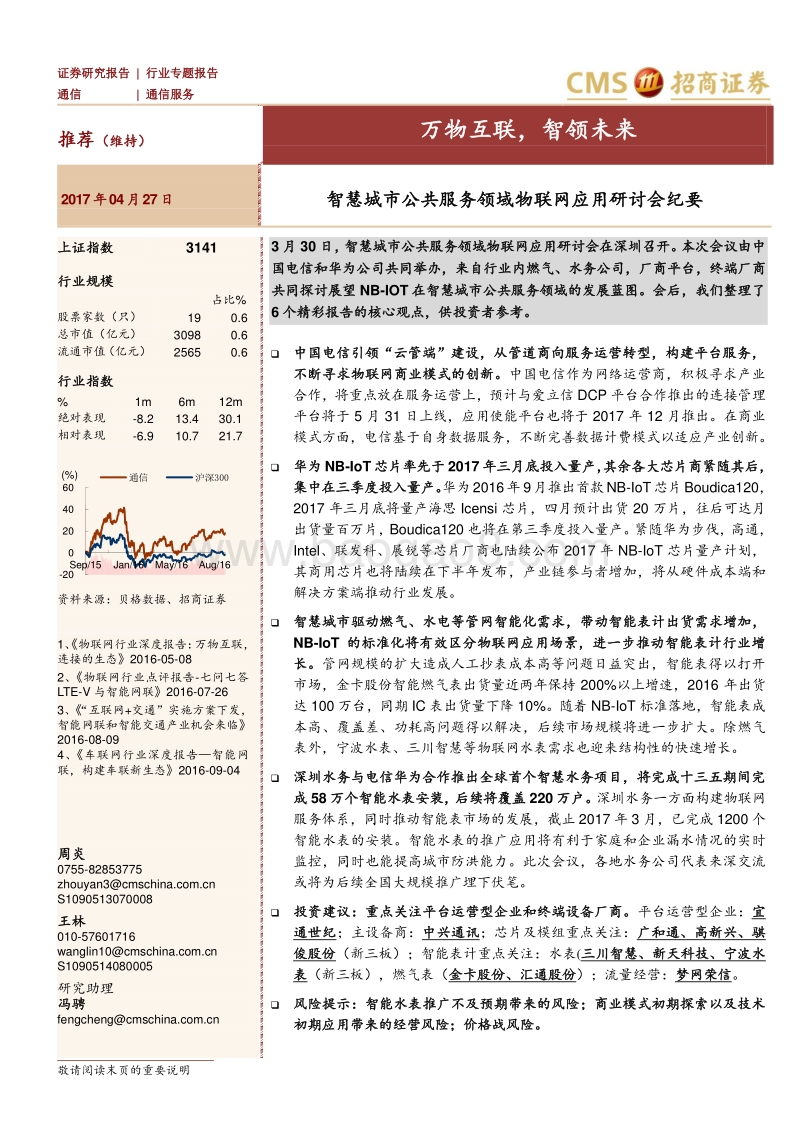

敬请阅读末页的重要说明 证券 研究报告 | 行业 专题报告 通信 | 通信服务 推荐 （ 维持 ） 万物互联，智领未来 2017年 04 月 27 日 智慧城市公共服务领域物联网应用研讨会纪要 上证指数 3141 行业规模 占比 % 股票家数（只） 19 0.6 总市值 （亿元） 3098 0.6 流通市值（亿元） 2565 0.6 行业指数 % 1m 6m 12m 绝对表现 -8.2 13.4 30.1 相对表现 -6.9 10.7 21.7 资料来源：贝格数据、招商证券 1、物联网行业深度报告：万物互联，连接的生态 2016-05-08 2、物联网行业点评报告 -七问七答LTE-V 与智能网联 2016-07-26 3、“互联网 +交通”实施方案下发，智能网联和智能交通产业机会来临2016-08-09 4、 车联网行业深度报告 智能网联，构建车联新生态 2016-09-04 周炎 0755-82853775 zhouyan3cmschina S1090513070008 王林 010-57601716 wanglin10cmschina S1090514080005 研究助理 冯骋 fengchengcmschina 3 月 30 日，智慧城市公共服务领域物联网应用研讨会在深圳召开。本次会议由中国电信和华为公司共同举办，来自行业内燃气 、 水务公司，厂商平台，终端厂商共同探讨展望 NB-IOT 在智慧城市公共服务领域的发展蓝图。会后，我们整理了6 个精彩报告的核心观点，供投资者参考。 中国电信引领“云管端”建设，从管道商向服务运营转型，构建平台服务，不断寻求物联网商业模式的创新。 中国电信作为网络运营商，积极寻求产业合作，将重点放在服务运营上，预计与爱立信 DCP 平台合作推出的连接管理平台将于 5 月 31 日上线，应用使能平台也将于 2017 年 12 月推出。在商业模式方面，电信基于自身数据服务，不断完善数据计费模式以适应产业创新。 华为 NB-IoT 芯片率先于 2017 年三月底投入量产，其余各大芯片商紧随其后，集中在三季度投入量产。 华为 2016年 9月推出首款 NB-IoT芯片 Boudica120，2017 年三月底将量产海思 Icensi 芯片，四月预计出货 20 万片，往后可达月出货量百万片， Boudica120 也将在第三季度投入量产。紧随华为步伐，高通，Intel、联发科、展锐等芯片厂商也陆续公布 2017 年 NB-IoT 芯片量产计划，其商用芯片也将陆续在下半年发布，产业链参与者增加，将从硬件成本端和解决方案端推动行业发展。 智慧城市驱动 燃气 、水电等管网智能化需求 ， 带动智能表计 出货 需求增加 ，NB-IoT 的标准化将有效区分物联网应用场景，进一步推动智能表计行业增长 。 管网规模的扩大造成人工抄表成本高等问题日益突出，智能表得以打开市场，金卡股份智能燃气表出货量近两年保持 200%以上增速， 2016 年出货达 100 万台，同期 IC 表出货量下降 10%。随着 NB-IoT 标准落地，智能表成本高、覆盖差、功耗高问题得以解决，后续市场规模将进一步扩 大。 除燃气表外，宁波水表、三川智慧等物联网水表需求也迎来结构性的快速增长。 深圳水务与电信华为合作推出全球首个智慧水务项目，将完成十三五期间完成 58 万个智能水表安装，后续将覆盖 220 万户。 深圳水务一方面构建物联网服务体系，同时推动智能表市场的发展，截止 2017 年 3 月，已完成 1200 个智能水表的安装。智能水表的推广应用将有利于家庭和企业漏水情况的实时监控，同时也能提高城市防洪能力。 此次会议，各地水务公司代表来深交流或将为后续全国大规模推广埋下伏笔。 投资建议： 重点关注平台运营型企业和终端设备厂商。 平台运营型企 业： 宜通世纪 ； 主设备商： 中兴通讯 ； 芯片 及 模组重点关注： 广和通、高新兴 、 骐俊股份 （ 新三板 ） ； 智能 表计 重点关注： 水表 (三川智慧、新天科技、宁波水表 （新三板） ，燃气表（ 金卡股份、 汇通股份 ）； 流量经营： 梦网荣信 。 风险提示： 智能水表推广不及 预期带来的风险；商业模式初期探索以及技术初期应用带来的经营风险；价格战风险。 -200204060Apr/16 Aug/16 Dec/16 Mar/17(%) (%)通信服务 沪深 300 -200204060Sep/15 Jan/16 May/16 Aug/16(%) (%)通信 沪深 300 行业研究 敬请阅读末页的重要说明 Page 2 正文目录 报告一、中国电信：运营新网络、开拓新领域 全力拥抱智慧城市新时代 . 3 核心观点 . 3 报告正文 . 3 报告二、华为技术：开放 IoT，驱动行业数字化转型 . 8 核心观点 . 8 报告正文 . 8 报告三、深圳燃气： NB-IoT 在燃气行业的应用需求探索 . 12 核心观点 . 12 报告正文 . 12 报告四、宁波水表： NB-IoT 智能水表的应用 . 16 核心观点 . 16 报告正文 . 16 报告五、金卡股份： NB-IoT 技术在智能燃气表应用实践 . 19 核心观点 . 19 报告正文 . 19 报告六、深圳水务：全球首个 NB-IoT 物联网智慧水务商用项目介绍 . 23 核心观点 . 23 报告正文 . 23 行业研究 敬请阅读末页的重要说明 Page 3 报告一、中国电信：运营新网络、开拓新领域 全力拥抱智慧城市新时代 讲演： 中国电信集团物联网运营中心常务副总经理 刘玉明 核心 观点 中国电信作为物联网的基础设施提供方之一，于 2016 年成立天翼物联产业联盟，扩大生态布局，综合来看，中国电信目前是国内三家运营商中布局最为积极的。 从产业链来看，终端依托于芯片，预计 2017 年二、三季度除华为之外，会有更多芯片厂商推出 NB-IOT 的商用芯片，产业链成熟度将会大幅提升。平台方面， 中国电信 与爱立信 DCP 平台合作推出的 新 的 CMP 平台 将于 5 月 31 日上线， AEP 平台将于 12 月底与合作伙伴共同推出。 报告正文 1、终端： NB-IOT 芯片模组将迅速推出 各大芯片厂商的 NB-IoT 芯片模组将在 2017 年陆续推出： 2017Q1：海思 Iceni 芯片 3 月底量产； 2017Q2：高通 9206 预计 5 月底量产， RDA 芯片 6 月底量产； 2017Q3： Altair 1250、 Sequans Monarch 将于 7 月底量产，海思 Boudica、中兴微 7100、 GCT GDM7431 于 Q3 量产； 2017Q4： Intel 7351、联发科 MTK 的物联网芯片量产。 图 1 各大物联网芯片陆续量产 资料来源：中国电信、招商证券 2、平台：构建能力平台，支撑开放式发展 行业研究 敬请阅读末页的重要说明 Page 4 在 NB-IoT 的四层架构（终端层、网络层、平台层、应用层）中，平台层是至关重要的一层。平台层又包括设备管理平台（ DMP）、连接管理平台 (CMP)、应用使能平台 (AEP)以及行业应用平台。中国电信将力主于能力平台的开放式架构，而非闭合式能力平台，以构建开放式平台，打造产业生态为主要目标。 图 1 ： NB-IoT 四层架构 资料来源：中国电信、招商证券 在平台领域，连接管理平台的地位至关重要 ， 中国电信 与爱立信 DCP 平台合作推出的新的连接管理平台 (CMP)将于 5 月 31 日上线 ， 该平台 可以为产业的合作伙伴提供 包括感知能力、控制能力、诊断能力、安全能力 在内的四大能力，该平台将使得 产业界和合作伙伴 在 管理业务效率水平 方面有较大的 提升。 除连接管理平台，电信将于 2017 年 12月底与合作伙伴共同推出应 用使能平台（ AEP） 。 图 2：两类平台开放七类关键能力 资料来源： 中国电信、 招商证券 3、解决方案：从管道提供迅速向服务运营演进 在物联网整体解决方案方面，中国电信将会与产业协同，快速提升解决方案的提供能力。“云 -管 -端”完整的商业服务模式在物联网的领域体现得非常清晰，尤其在 NB-IoT 投入市场后，该模式在物联网整体架构中更加重要。中国电信希望能够从“云 -管 -端”完整的服务的角度和产业一起形成方案构建能力，并以此为基础，向服务运营去迈进。 行业研究 敬请阅读末页的重要说明 Page 5 图 3：从管道提供迅速向服务运营演进 资料来源：中国电信、招商证券 4、商业模式创新：拓展商业模式，协同提升产业价值 过去，通信领域传统的计价方式是按照流量或者是连接数计价，电信目前正致力于两个方向的优化和转型。首先， 是中国电信对本身的计价方式的优化，比如原来按照时长或者流量计价，未来是否可以按照年，三年、八年甚至是一次性的计价 。其次， 在于中国电信本身商业模式的拓展，例如中国电信能否提供整体解决方案，能否承载全部数据服务 。 运营商的优化和转型对产业意味着两个方面的变化： 1）大量的产品创新将在新的计费方式下成为可能。 例如表计，原来表计的销售只是终端设备的销售，但是当基于运营商提供的服务调整之后，可以给产品赋予生命周期定价的方式，即可以集成流量、通信甚至更多的服务来提供给最终的用户； 2）让商业模式的创新成为可能，从传统的设备交易性的销售，逐步向后向运营探索。在智慧城市角度中，所有的设备和通道都是基础设施，感知的真正目的是运营，因此在NB-IoT 这个时代，商业模式的创新是至关重要的。 图 4：商业模式创新 资料来源： 中国电信、 招商证券 行业研究 敬请阅读末页的重要说明 Page 6 5、运营的保障：安全、高度云资源，全面支持产业发展 电信级的运营保障，是运营商提供物联网的重要优势。 在“云 -管 -端”的服务方式下，应用的云化已经是大势所趋。因此如何构建一张高质量的网络，拥有高质量的安全可信的云资源至关重要。中国电信提供云间高速全网融通，将 385 个 IDC 机房以及 8 大区域的资源池提供给我们的产品。在安全问题上，中国电信提供的云资源是运营商级的安全，提供机房、硬件、软件以及人员的多层级安全防护，主要包括 DDoS 攻击近源封堵，五星机房三级认证系统、隔离加密备份以及智能调度等四大层级。 图 5：电信的运营保障 资料来源：中国电信、招商证券 6、服务体系：提供专业服务，推动应用落地 服务一直是中国电信引以为傲的，在中国的运营商之中，中国电信拥有一支最强大的政企服务队伍和最专业的技术队伍。同时电信提供的服务也在不断延伸，正在向咨询服务领域、集成服务领域做新的延展，业务的拓宽有助于物联网业务的快速落地，同时也利用了运营商在后端服务领域的天然优势。 图 6：电信的服务体系 资料来源： 物联网应用会议报告 ， 招商证券 7、产业合作：汇聚合作伙伴、推动产业发展 行业研究 敬请阅读末页的重要说明 Page 7 物联网发展至今，产业构成已经从简单的链状结构，演变成一个产业生态的发展。产业生态的发展不再局限于解决技术的问题，更多的是要解决分享和开放的问题，所以中国电信在这个方面也在做积极的探索和尝试。 2016 年电信成立了天翼物联产业联盟，这里面既包含产业链各个环节的合作伙伴，也在向应用行业细分延伸，截止目前联盟已有超过一百家合作机构。天翼物联网联盟主要提供四个方面的功能，包括产品汇聚平台、创新协同平台、资金对接平台和资源共享平台等。 图 7：物联网产业合作 资料来源： 物联网应用会议报告 ， 招商证券 行业研究 敬请阅读末页的重要说明 Page 8 报告二 、 华为技术：开放 IoT，驱动行业数字化转型 讲演： 华为全球物联网营销 总监 樊黎峰 核心 观点 华为全力推进 NB-IOT，致力于打造物联网生态，而非通过端到端的解决方案实行通吃。华为的重点在 NB-IOT 芯片、物联平台、操作系统以及安全解决方案上。 其中， NB-IOT 芯片方面有望于今年二季度开始上量。预计 四月份可发货 20 万片，之后可达到每月 100 万片的量产规模。 2017 年底将发布 Boudica150，在移动性、定位和速率上比 Boudica120 性能更优。 报告正文 1、 IoT 正在引领行业创新和变革 1) IoT 应用推广正在加速 。目前越来越多的企业已经在使用或者部署 IoT，根据沃达丰等联合市场报告数据显示， 2016 年该比例达到 60%， 2013 年至 2015 年该比例分别为 12%， 22%和 36%， 由此可见，企业对物联网的应用正在以每年翻倍的速度增长。 2) IoT投资比例不断增加。 2016年企业 用于 IoT项目的投资占企业 IT总投资的 24%，该比例基本已经与云，大数据以及移动通信投资相持平，今年甚至有所超出。 3) IoT 投资收益正在扩大。 2016 年数据显示， 63%的企业从 IoT 中获得收益，其中21%的企业认为 IoT 为它们自身带来了 10%的收入增长 。 4) 云服务在 IoT 应用作用不容忽视。 90%的企业选择将 IoT 部署在云上 ，享受低成本优势，并以此实现快速的业务部署，资源的弹性可伸缩，因此， IoT 和云服务天生就是不可分割， IoT 天生就是云服务。 图 9： IoT 使用情况报告 资料来源：华为、招商证券 行业研究 敬请阅读末页的重要说明 Page 9 2、华为 IoT 的主要部署 在 IoT 解决方案中，华为无法提供一整套端到端的解决方案，例如在整体解决方案中，华为不能提供水表，车检器等相关服务，因此，公司将与相关行业企业建立合作关系，延续自身在 ICT 方面的优势，终以“一云二网三平台”的 1+2+1 模式作为公司业务边界，与合作伙伴共同提供智慧城市的相关解决方案，构筑行业生态。 1）华为将持续推进 NB-IoT 发展。 从 NB-IoT 技术的预言，标准的开发，标准化的推动到产品开发测试，华为已经持续投入四年时间和大量资金，在目前 NB-IoT 的商用方面，华为领头组建的 NB-IoT 论坛由 58 名成员组成，并携手全球多家运营商建立合作关系，打造了 8 家 online 和 4 家 offline 的开放实验室以供合作伙伴进行技术对接，验证以及测试。在开发者生产方面，华为已经启动了“沃土计划”，将在 5 年内投入 10 亿美金扶持开发者。 2） NB-IoT 的大连接将提供大量黑客入口，提高了网络整体的风险，因此， IoT 产业的蓬勃发展离不开安全问题的有效解决。 华为从一开始就将安全问题放在首要位置，在产品的功能和特性上入手，加密健全和认证等均做到极致，目前将重点放在系统性安全问题的解决。在安全方面，华为已得到两家 IT 领域权威安全认证证书，同时也得到西班牙国家网络安全中心认可，并在 2017 年巴塞罗那会议上正式与华为共 同发布 IoT 安全白皮书。 图 10：华为在 IoT 安全问题上的解决方案 资料来源：华为、招商证券 3）整体而言，虽然物联网尚处于起步阶段，但 IoT 平台构建却已呈现百花齐放的态势。根据不完全统计，目前全球已有超过 100 家平台提供商，平台在产业链中的核心价值已得到市场的充分认可。华为提供的平台有以下三个特点： 功能齐全： 覆盖包括设备管理，连接管理，应用使能等功能，同时提供大数据功能，可以提供客户一站式服务。 华为致力于 开放平台的构建 ：可以快速实现业务上架和业务部署。该开放平台向上运营常用的行业套件，如智慧家庭，智慧抄表等，拥有超过 170 个 API 接口，可以实现快速的应用集成；向下支持 20 个行业工业协议，相比于传统 IoT 厂家支持两到三种协议有较大的优势；横向支持与传统 IT 和 OT 系统的对接以及与业界主 行业研究 敬请阅读末页的重要说明 Page 10 流的云互通，实现行业云云互通。 华为平台基于云架构，是一个 IT 化平台 ：同时集成了华为在 IT 运营上的经验，比如华为平台具有网络感知的能力，在端到端的故障定界和定位上有优势，比如在智能水务中若水表不上报数据，华为平台可显示具体的问题，可以提升服务质 量。 华为支持三种接入方式， NB-IoT， EC-IoT 以及 Home-IoT： NB-IoT 主要是面向LPWAN 的产品，主要特点是大连接，广覆盖，低能耗； EC-IoT 是华为面向工业的主要接入方式，该网端支持 20 多种工业协议，可以工作在复杂的工作环境中，如防水防尘防腐蚀等，同时 EC-IoT 支持本地化运用，可以适配不同行业的特征；Home-IoT 支持三合一的家庭网端，包括光纤接入，家庭宽带以及 wifi。 华为提供业界第一个面向物联网的网络规划和优化的工具 - Things Coverage：下图为华为在西班牙某小区做 的智能水表放号的试验，在水表部署前，利用 Things Coverage 做仿真试验，试验发现大部分水表支持 8 年以上，即为图中绿色标识，黄色标识为 4-8 年，红色标识为低于四年，基于这个分析， Things Coverage 给出智能水表的布局优化方案，比如在有些地区降低上报数据频次，以此降低水表功耗，将水表使用年限提升至八年。 图 11：华为在 IoT 安全问题上的解决方案 资料来源：华为、招商证券 华为芯片领域的进展顺利： 华为在 2016 年第三季度推出了 Boudica120 芯片，该芯片将于 2017 年下半年开始投入量产 ，之所以从推出到量产之间存在较大的时间差，是因为对芯片质量全面测试周期较长，例如华为对芯片使用寿命要求为 20 年，针对使用寿命的模拟测试周期为 120 天，目前包括内外场所有测试已经基本完成。因此从目前开始将可以小批量开始供货， 四月份可发货 20 万片，之后可达到每月100 万片的量产规模 。 2017 年底将发布 Boudica150， Boudica120 在移动性，定位和速率上表现不是特别好， Boudica150 将在这几方面有所加强。 借鉴互联网在过去二十年的高速发展的经验，统一的操作系统地位不容忽视： 华为1998 年即开始研发 3G，但直到移动互联中的 ios 和 Android 系统的出现，才得以实现大流量的增长。因此，华为针对物联网推出了 Huawei LiteOS 的操作系统，招募了全球二十多位操作系统专家，将系统缩至 10KB，轻量级的同时保持了较高的安全性和较低的耗电量，目前已经在华为官网提供免费下载使用，以推广 IoT 的使 行业研究 敬请阅读末页的重要说明 Page 11 用，构建良好的生态系统。 3、 NB-IoT 的七大运用 智能垃圾桶： 智能垃圾桶在欧洲的运用非常普遍，主要依靠在垃圾桶盖上装传感器，提醒垃圾桶满溢状态，实时规划垃圾收集车的出行频次，减少人工巡视的成本，同时降低垃圾桶外溢对居民造成的影响。 智慧停车： 在停车位安装感应器，搜集车位空闲或占用状态，并将信息上传至相关App，提供导航功能，引导使用者找到停车位，同时在使用完毕之后可以在线支付，在线支付既为居民提供了出行便利和车位的利用率，同时也减少由于人工收费造成的错收漏收的成本，提供管理效率，整体上可以提升居民的满意度，提高了整个城市智慧化的进程。 智能路灯： 将模组内嵌到路灯中，可 以提供更加精准的单灯控制，例如可以精准调控单灯亮度，根据时段设置路灯的亮度，降低能耗的同时，监控路灯故障状态，既可以在保证路灯亮灯率的同时降低人工巡查的成本，又可以保证居民的安全。 共享单车： 目前华为与 ofo 合作 ， ofo 使用机械锁，密码固定，可能会造成收入流失，且定位功能的缺失会导致较高的遗失率。 Mobike 使用智能锁且具有定位功能，但由于使用 GPRS，能耗较高，在骑行的前三十分钟需要使用者发电，第二代Mobike 使用太阳能发电，但太阳能发电受限于很多自然和人为的情况，造成太阳能发电不能正常使用。 货物跟踪 ： 目前新加坡，美国等都在着手处理货物跟踪的事项，因为货物遗失造成的损失比较大，如美国去年一年货柜失窃等造成超过 5000 万美金的损失。使用NB-IoT 可以减少物流管理过程中的可视化问题，在新加坡已经和海关结合在一起形成海关锁，避开了反复的人工审查，可以提高过关的效率。 智慧消防： 目前大城市的九小场所是火灾隐患区，政府非常重视，要求安装烟感预防火灾。传统的烟感需要布线，布线和取电成本非常高，将 NB-IoT 模组嵌入烟感，能耗低，不需要布线，总体成本在 20 元以下，低于传统烟感 60 元的单价。 白色家电： NB-IoT 可 以在售前，售后和使用过程提供全时段的监控，售前跟踪物流，防止窜货，使用中可以自动连接，避免了使用传统 wifi 造成的上门安装等成本，使用之后可以收集家电使用过程中的故障信息，实现远程维护，提高售后服务的质量，提升了整个 NB-IoT 的使用体验。 行业研究 敬请阅读末页的重要说明 Page 12 报告三、深圳燃气： NB-IoT 在燃气行业的应用需求探索 陈运文 深圳燃气集团研究院总经理 核心 观点 随着城市建设的推进，燃气管网规模扩大，管网本质安全，供气用气安全，管网运行安全和管网应急安全等急需 解决，智能燃气表应运而生。 目前，智能燃气表还面临 6 大问题，包括降低燃气智能表成本、降低功耗、提高抄表准确率、不同种类的表计的兼容管理、窃气的监控、针对燃气上游价格波动的实时调价。 报告正文 1、深圳燃气公司简介 深圳燃气是一家以燃气供应与燃气技术研究为主的大型燃气企业，创立于 1982 年，2009 年于上海证券交易所挂牌上市（股票代码： 601139），深圳燃气主营业务为城市管道燃气供应、液化石油气批发、瓶装液化石油气零售和燃气投资，是深圳市燃气供应的主导企业，拥有深圳市 30 年管道燃气特许经营权。公司总资产超过 150 亿元人民币，年营业收入达到 90 亿元人民币。 2010 年荣获”中国土木工程詹天佑奖“，是华南区首家获奖的城市燃气运营企业， 2012 年获得”深圳市市长质量奖“，这些都说明公司在质量管控和服务上做的很好。 深圳燃气虽然是一个地方企业，但是在全国都有投资。集团成功投资了江西、安徽、山东、江苏、广西、广东、内蒙古等五省二区共 20 个城市的管道天然气特许经营权，拥有管道天然气客户超过 250 万户、瓶装石油气客户超过 110 万户。 图 12.深圳燃气公司简介 资料来源：深圳燃气，招商证券 2、“智慧燃气”的建设情况 行业研究 敬请阅读末页的重要说明 Page 13 从燃气供应角度来说，主要包含三个大方面：首先是气源，即能源的储存，一个城市往往需要多气源，如深圳目前有两大气源，包括从澳洲进口的液化天然气以及通过西气东输送的天然气；第二是管网，燃气需要通过燃气管网来输送给终端客户；第三则是客户端的一些服务，例如终端的一些感知，企业的功能平台的管理等。 因此，我们既需要通过多种气源的调度，来确保一个城市的燃气供应，也需要多种平台来保障管网的运行，避免如城市建设带来的第三方的破坏对供气的影响。同时，公司针对服务能力的提升也在做多种尝试，满足客户日益增长的需求。 图 13.智慧燃 气的意义及特征 资料来源：深圳燃气，招商证券 1） “智慧燃气”的建设背景 燃气企业在生产经营过程中面临着越来越严峻的挑战，主要体现在以下几个方面： 管网本质安全：城市的环境相对复杂，而随着城市的建设，管网的规模也在增加。在城市建设过程中，管网面临越来越多安全的威胁。如何通过一些技术和管理手段来进一步提升管网的本质安全，是燃气企业关注的一个焦点； 供气用气安全：燃气供应往往需要依靠外来气源，这些气源供应都存在着一些不确定性，例如北方冬天的用气高峰，会存在用气紧张等情况。如何保障对用户的可靠供应，需要供气单位进行一些调度； 管网运行安全：如何预防城市建设过程中，管道开挖维等造成的事故以及第三方破坏事故的发生； 管网应急安全：如何提高突发事件处置能力。 2）“智慧燃气”的整体架构 对于建立智慧燃气，深圳燃气的主要设想是，要打造一个统一的管理平台，建设一个全生命周期的数据中心，并构建一些基础网络（包括通信、互联、物联），通过分层建设，达到平台能力及应用的可 成长、可扩充，创造面向未来的智慧燃气系统框架。 具体而言，在感知层，我们有很多终端的设施，包括我们在对管网的巡查、员工到用户家进行服务的过程中，都会涉及到很多仪器仪表。这些仪器仪表的数据，通过我们的一个网络，比如现在的 NB-IoT 的传输，集中到我们的平台上，最后再到应用层，在应用层我们建立了很多管理平台。以下就是我们的一个架构。 行业研究 敬请阅读末页的重要说明 Page 14 图 14.智慧燃气整体架构 资料来源：深圳燃气，招商证券 3）构建“智慧燃气”的几大能力 智慧燃气需要具备四大功能： 高效的业务应用系统； 第三方系统集成能力，即针对应用端各种不同的产品和相应的平台程序，利用一个大平台把小系统集成起来； 数据统一分析能力，网络的大连接必将带来大数据，因此如何提取数据并从中获取有价值的信息非常重要，在数据分析的基础上，构建统一的燃气平台，提供综合应用支撑和管理能力； 系统资源共享能力，即通过一些云平台来将全国各个分支机构连接起来，实现资源共享。 在具备以上四大能力的基础上，最终能够形成统一的硬件 /存储 /安全方案，为企业提供决策支持。 4）“智慧燃气”的六大评价标准 第一个层面物理感知，主要评判标准即透彻清晰的感知，比如说抄表，如何达到100%的抄表率； 第二个层面网络通讯，如何建立高效互联的通讯。目前燃气行业的远程抄表，主要使用自组网的通讯，由于种种原因，该通讯方式在成功率或者说传达率方面还存在一些问题，因此需要构建更加的可靠的网络通讯； 第三个层面就是更集成的数据信息，即将各种不同终端的数据能够汇集统一的能力。 第四个层面是管网调控，如何在大连接和大数据的基础上建立精准的调控是主要的评判标准； 顶端的评判主要是运营执行和管理决策，这两方面将整个网络最终落实到运用。 行业研究 敬请阅读末页的重要说明 Page 15 3、燃气自动抄表现状及存在的问题 5）燃气自动抄表现状及存在的问题 燃气远程抄表最早使用脉冲式的表计，转一天记一个数，这种情况下外界电力会对数据造成一些干扰，之后发展到用电池的燃气表，利用自组网等进行无线抄表。 目前燃气自动抄表存在需优化的 6 大问题，包括降低燃气智能表成本、降低功耗、提高抄表准确率、不同种类的表计的兼容管理、窃气的监控、针对燃气上游价格波动的实时调价。 图 15.智慧燃气六大评价标准 资料来源： 物联网应用会议报告 ，招商证券 图 16.燃气自动抄表现状 资料来源： 物联网应用会议报告 ，招商证券 行业研究 敬请阅读末页的重要说明 Page 16 报告四、宁波水表： NB-IoT 智能水表的应用 讲演： 宁波水表智能事业部部长 富光 核心 观点 目前远程水表尚且存在三个问题：数据通讯的稳定性和可靠性，安装调试的便捷性，低功耗、低成本和技术准确性。 智能水表需满足安装简便，机械读数方便并且计量准确的要求，每天零点上报数据，对用水量以及时段统计便于城市用水调度，同时实现监控漏水的功能。 报告正文 1、宁波水表公司简介 宁波水表成立于 1958 年，并于 2015 年 11 月在新三板挂牌（股票代码： 834980）。公司是全球单体最大的水表制造基地，在 16 年产销达 944 万台水表，营收达 8.2 亿元，其中机械水表营收 5.6 亿元，占比约 68%，智能水表营收 1.8 亿元，占比约 22%。 2、远程抄表的瓶颈和要求 经过公司多年在智能水表的研究和探索，发现目前远程水表存在的三个问题：数据通讯的稳定性和可靠性，安装调试的便捷性，低功耗、低成本和技术准确性。 在数据管理方面，宁波水表希望能够建立供水管网用水科学调度系统、供水管网水量与水压监测系统、供水管网产销差的分析以及供水管网地理信息系统。 图 18.远程抄表想解决的问题 资料来源： 物联网应用会议报告 ，招商证券 3、 NB-IoT 窄带蜂窝技术的优势 行业研究 敬请阅读末页的重要说明 Page 17 NB-IoT 具有低功耗、深覆盖、多链接、可使用现在的蜂窝网络保证可靠性高与安全性高，有全球标准可减低成本。远程抄表的整体架构由终端、基站、核心网和接收平台组成。 4、智能水表特征及功能 1）智能水表 4、智能水表特征及功能 1）智能水表的三大特征： 安装要求低，在安装电子模块后整体只增高 2.8CM，方便安装； 机械读数方便，智能水表应提供独立指针，不影响用户日常读表； 计量准确，采用两个传感器和特殊算法保证技术的准确性。 2）智能水表实现包括周期2）智能水表实现的功能： 周期上报，小流量报警， 1L 位最小上传精度，电池电压显示，高频率周期上报，最高流速，大流量报警等 11 项功能。其中周期上报主要指水表在每日 0 点，进行数据上报，图 19.NB-IoT 窄带蜂窝技术的优势 资料来源： 物联网应用会议报告 ， 招商证券 图 20.NB-IoT 水表特点 资料来源： 物联网应用会议报告 ， 招商证券 行业研究 敬请阅读末页的重要说明 Page 18 上报的数据包含日结累计逆流量、日最高流速、日最高流速时间戳、日结累计流量。依据这些数据，可以对用户单体的峰值和时间进行分析，进一步通过对用户单体分析的汇总，可以对小区峰值进行分析，进而对城市的峰值和时间进行分析，进而对城市用水调度实现支撑。小流量报警主要通过平台软件用户设定报警时段，对此时段的小流量用水进行报警，可以监测用户漏水情况。 1L 位最小上传精度功能有利于产销差分析和用水调度，高频率上报则是通过 NB-IoT 平台设置发送频率，最小做到 1 小时周期上报。 图 21.NB-IoT 水表功能 -周期上报 资料来源： 物联网应用会议报告 ， 招商证券 行业研究 敬请阅读末页的重要说明 Page 19 报告五、金卡股份： NB-IoT 技术在智能燃气表应用实践 讲演：金卡股份副总裁兼智能表事业部总经理 朱央洲 核心 观点 金卡的物联网表 2016 年物联网表出货 100 万台，同比增长 250%，而 IC 卡表的出货量在不断下降， 2016 年出货 160 万台，同比下降 10%。 在智能燃气整体解决方案中，金卡智能燃气表加入 NB-IoT 模组，可实现阶梯气价、远程充值、远程阀控、智能控制和报提醒等功能，同时金卡股份建立了自己的三大管理平台对接 NB-IoT 平台，实现数据采集，业务关系以及客户服务等多种功能。 报告正文 1、从通信角度看燃气表的发展历程 燃气表已经过一百年的发展，上世纪 90 年代，智能 IC 表出现并作为一个传输中介，后来技术的发展带来了有线传输表以及短距离的微功率的无线传输模式，前几年，又出现了基于 GPRS 的物联网表。 近年来，我们对低功耗的广域网有了新的需求，随着 NB-IOT、 LORA 等新的无线传输技术的出现，给企业制造智能燃气表带来了一定的空间
