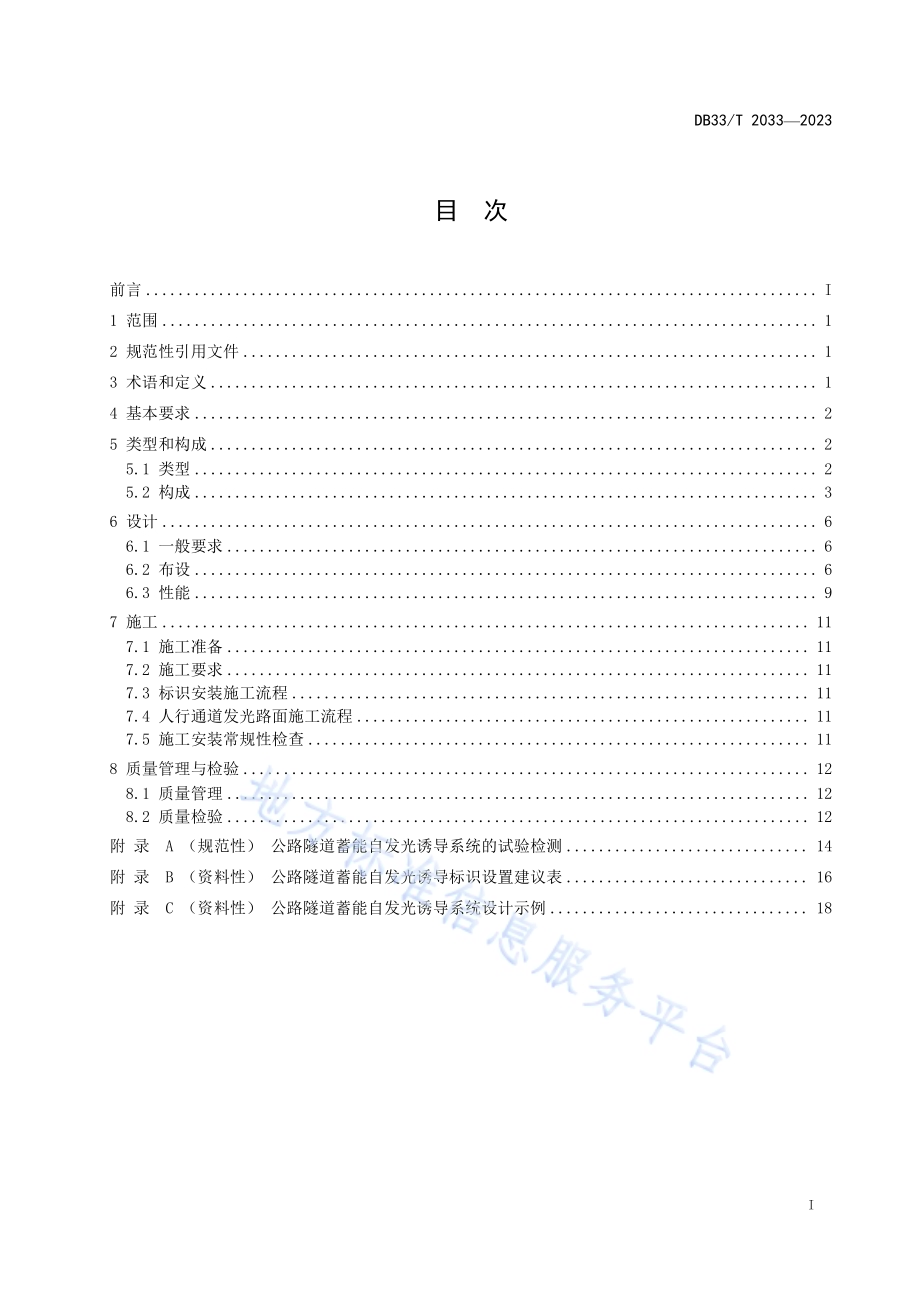

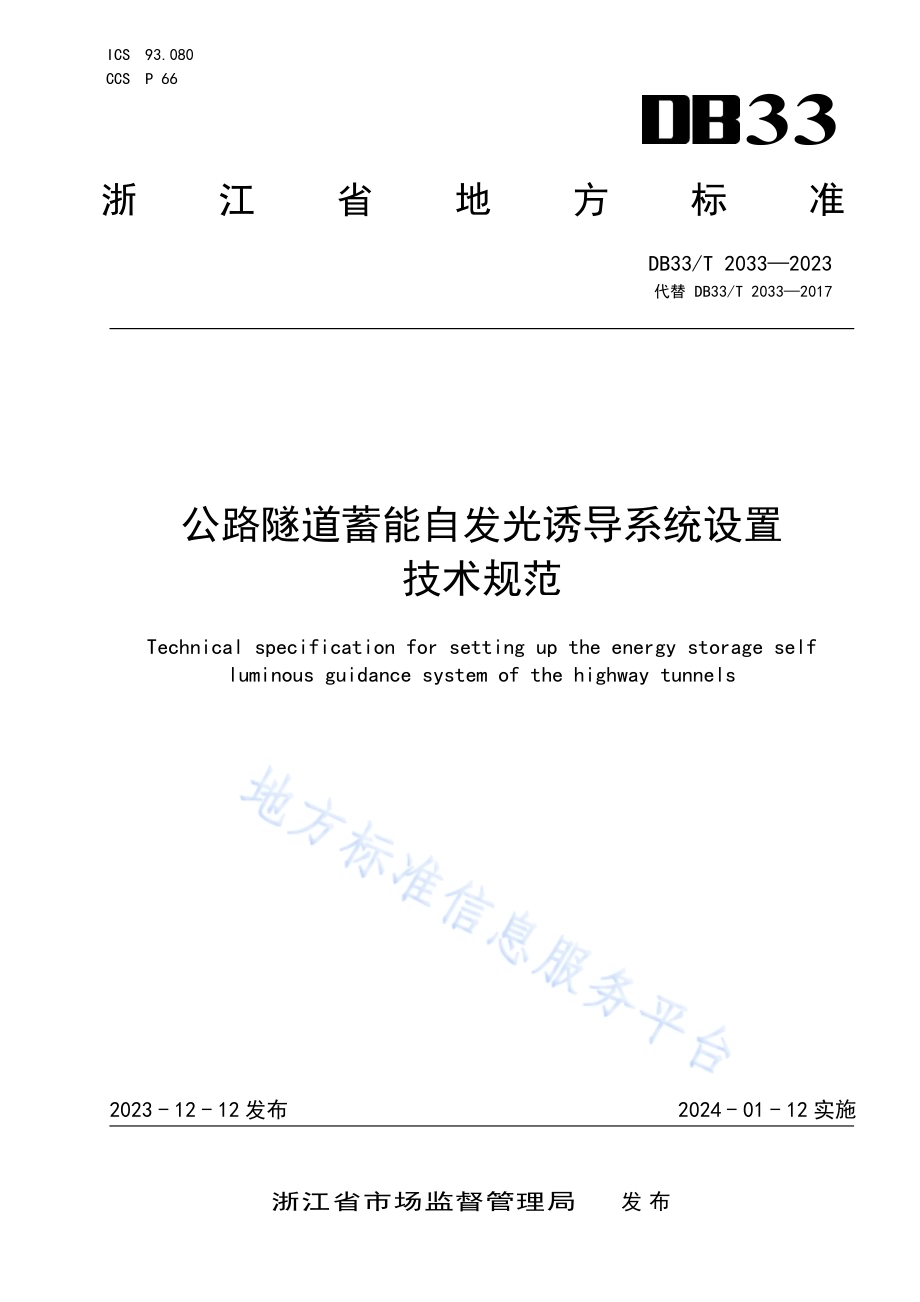

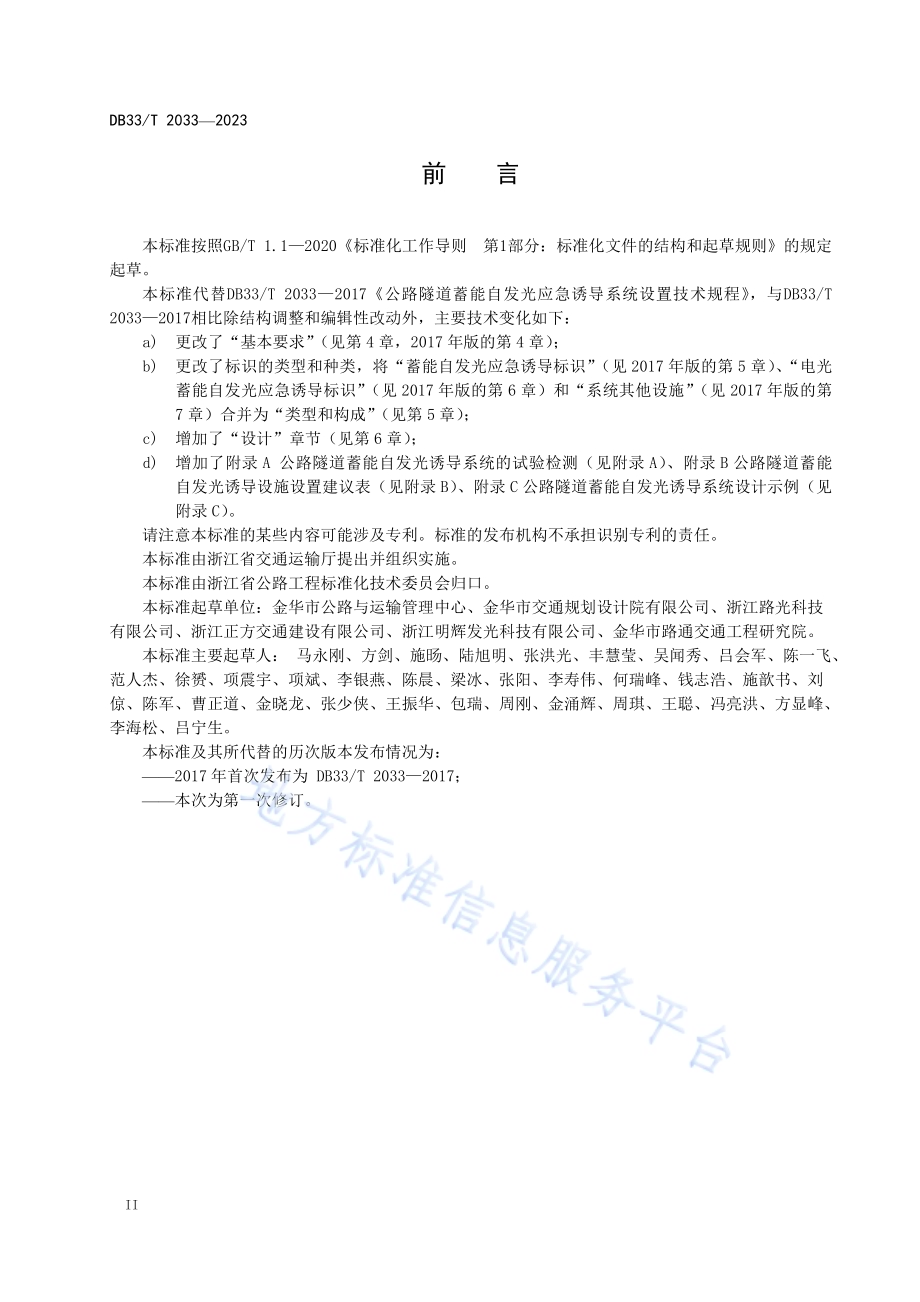

I C S 9 3.0 8 0C C S P 6 633浙 江 省 地 方 标 准D B 3 3/T 2 0 3 3 2 0 2 3代 替 D B 3 3/T 2 0 3 3 2 0 1 7公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 设 置技 术 规 范T e c h n i c a l s p e c i f i c a t i o n f o r s e t t i n g u p t h e e n e r g y s t o r a g e s e l fl u m i n o u s g u i d a n c e s y s t e m o f t h e h i g h w a y t u n n e l s2 0 2 3-1 2-1 2 发 布 2 0 2 4-0 1-1 2 实 施浙 江 省 市 场 监 督 管 理 局 发 布D B 3 3/T 2 0 3 3 2 0 2 3I目 次前 言.I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 基 本 要 求.25 类 型 和 构 成.25.1 类 型.25.2 构 成.36 设 计.66.1 一 般 要 求.66.2 布 设.66.3 性 能.97 施 工.1 17.1 施 工 准 备.1 17.2 施 工 要 求.1 17.3 标 识 安 装 施 工 流 程.1 17.4 人 行 通 道 发 光 路 面 施 工 流 程.1 17.5 施 工 安 装 常 规 性 检 查.1 18 质 量 管 理 与 检 验.1 28.1 质 量 管 理.1 28.2 质 量 检 验.1 2附 录 A（规 范 性）公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 的 试 验 检 测.1 4附 录 B（资 料 性）公 路 隧 道 蓄 能 自 发 光 诱 导 标 识 设 置 建 议 表.1 6附 录 C（资 料 性）公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 设 计 示 例.1 8D B 3 3/T 2 0 3 3 2 0 2 3I I前 言本 标 准 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 标 准 代 替 D B 3 3/T 2 0 3 3 2 0 1 7 公 路 隧 道 蓄 能 自 发 光 应 急 诱 导 系 统 设 置 技 术 规 程，与 D B 3 3/T2 0 3 3 2 0 1 7 相 比 除 结 构 调 整 和 编 辑 性 改 动 外，主 要 技 术 变 化 如 下：a)更 改 了“基 本 要 求”（见 第 4 章，2 0 1 7 年 版 的 第 4 章）；b)更 改 了 标 识 的 类 型 和 种 类，将“蓄 能 自 发 光 应 急 诱 导 标 识”（见 2 0 1 7 年 版 的 第 5 章）、“电 光蓄 能 自 发 光 应 急 诱 导 标 识”（见 2 0 1 7 年 版 的 第 6 章）和“系 统 其 他 设 施”（见 2 0 1 7 年 版 的 第7 章）合 并 为“类 型 和 构 成”（见 第 5 章）；c)增 加 了“设 计”章 节（见 第 6 章）；d)增 加 了 附 录 A 公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 的 试 验 检 测（见 附 录 A）、附 录 B 公 路 隧 道 蓄 能自 发 光 诱 导 设 施 设 置 建 议 表（见 附 录 B）、附 录 C 公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 设 计 示 例（见附 录 C）。请 注 意 本 标 准 的 某 些 内 容 可 能 涉 及 专 利。标 准 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 标 准 由 浙 江 省 交 通 运 输 厅 提 出 并 组 织 实 施。本 标 准 由 浙 江 省 公 路 工 程 标 准 化 技 术 委 员 会 归 口。本 标 准 起 草 单 位：金 华 市 公 路 与 运 输 管 理 中 心、金 华 市 交 通 规 划 设 计 院 有 限 公 司、浙 江 路 光 科 技有 限 公 司、浙 江 正 方 交 通 建 设 有 限 公 司、浙 江 明 辉 发 光 科 技 有 限 公 司、金 华 市 路 通 交 通 工 程 研 究 院。本 标 准 主 要 起 草 人：马 永 刚、方 剑、施 旸、陆 旭 明、张 洪 光、丰 慧 莹、吴 闻 秀、吕 会 军、陈 一 飞、范 人 杰、徐 赟、项 震 宇、项 斌、李 银 燕、陈 晨、梁 冰、张 阳、李 寿 伟、何 瑞 峰、钱 志 浩、施 歆 书、刘倞、陈 军、曹 正 道、金 晓 龙、张 少 侠、王 振 华、包 瑞、周 刚、金 涌 辉、周 琪、王 聪、冯 亮 洪、方 显 峰、李 海 松、吕 宁 生。本 标 准 及 其 所 代 替 的 历 次 版 本 发 布 情 况 为：2 0 1 7 年 首 次 发 布 为 D B 3 3/T 2 0 3 3 2 0 1 7；本 次 为 第 一 次 修 订。D B 3 3/T 2 0 3 3 2 0 2 31公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 设 置 技 术 规 范1 范 围本 标 准 规 定 了 公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 设 置 的 基 本 要 求、类 型 与 构 成、设 计、施 工、质 量 管理 与 检 验 等 要 求。本 标 准 适 用 于 各 级 公 路 新 改 建 隧 道 和 营 运 隧 道 蓄 能 自 发 光 诱 导 系 统 的 设 计、施 工 和 质 量 检 验。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 标 准 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 标 准；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适用 于 本 标 准。G B/T 2 4 1 1 2 0 0 8 塑 料 和 硬 橡 胶 使 用 硬 度 计 测 定 压 痕 硬 度（邵 氏 硬 度）G B 4 2 0 8 2 0 1 7 外 壳 防 护 等 级（I P 代 码）G B/T 1 2 7 0 6.1 额 定 电 压 1 k V(U m=1.2 k V)到 3 5 k V(U m=4 0.5 k V)挤 包 绝 缘 电 力 电 缆 及 附 件 第 1 部 分：额 定 电 压 1 k V(U m=1.2 k V)和 3 k V(U m=3.6 k V)电 缆G B/T 1 2 7 0 6.2 额 定 电 压 1 k V(U m=1.2 k V)到 3 5 k V(U m=4 0.5 k V)挤 包 绝 缘 电 力 电 缆 及 附 件 第 2 部 分：额 定 电 压 6 k V(U m=7.2 k V)到 3 0 k V(U m=3 6 k V)电 缆G B/T 1 8 8 3 3 2 0 1 2 道 路 交 通 反 光 膜G B 2 0 2 8 6 2 0 0 6 公 共 场 所 阻 燃 制 品 及 组 件 燃 烧 性 能 要 求 和 标 识G B/T 2 4 7 1 6 公 路 沿 线 设 施 太 阳 能 供 电 系 统 通 用 技 术 规 范G B/T 2 4 7 2 5 2 0 0 9 突 起 路 标G B/T 2 4 9 0 7 道 路 照 明 用 L E D 灯 性 能 要 求G B 5 0 3 0 3 建 筑 电 气 工 程 施 工 质 量 验 收 规 范C J/T 4 2 0 L E D 路 灯J G/T 1 6 0 混 凝 土 用 机 械 锚 栓J G/T 3 0 4 2 0 1 1 建 筑 用 防 涂 鸦 抗 粘 贴 涂 料J T G/T D 7 0/2 2 0 1 4 公 路 隧 道 设 计 规 范 第 二 册 交 通 工 程 与 附 属 设 施J T G/T D 7 0/2-0 1 2 0 1 4 公 路 隧 道 照 明 设 计 细 则S J/T 1 1 5 5 8.2.2 L E D 驱 动 电 源 第 2-2 部 分：L E D 隧 道 灯 用 驱 动 电 源D B 3 3/T 9 7 5 2 0 2 1 蓄 能 自 发 光 交 通 标 识 设 置 技 术 规 范D B 3 3/T 2 2 0 4 2 0 1 9 自 发 光 交 通 标 识 试 验 规 程3 术 语 和 定 义G B/T 2 4 9 0 7、J T G/T D 7 0/2-0 1 2 0 1 4、D B 3 3/T 9 7 5 2 0 2、D B 3 3/T 2 2 0 4 2 0 1 9 1 界 定 的 以 及 下 列 术语 和 定 义 适 用 于 本 标 准。3.1蓄 能 自 发 光 诱 导 系 统 e n e r g y s t o r a g e s e l f l u m i n o u s g u i d a n c e s y s t e mD B 3 3/T 2 0 3 3 2 0 2 32由 各 种 蓄 能 自 发 光 标 识、设 施 组 成，具 有 蓄 能 自 发 光 和 反 光 等 功 能，对 车 辆 驾 驶 人 和 行 人 提 供 视线 诱 导 的 体 系。3.2环 型 轮 廓 带 a n n u l a r c o n t o u r b a n d具 有 蓄 能 自 发 光 和 反 光 功 能 展 显 隧 道 拱 顶、侧 壁 轮 廓 的 诱 导 指 示 标 识。3.3侧 壁 标 s i d e w a l l s i g n s具 有 蓄 能 自 发 光 和 反 光 等 功 能 展 示 隧 道 侧 壁 位 置 的 诱 导 指 示 标 识。3.4侧 边 标 s i d e s i g n s具 有 蓄 能 自 发 光 和 反 光 等 功 能 展 示 高 出 隧 道 路 面 的 检 修 道 或 人 行 道 侧 边 的 诱 导 指 示 标 识。3.5洞 门 标 t u n n e l d o o r s i g n s具 有 蓄 能 自 发 光 等 功 能 展 示 隧 道 洞 门 拱 圈 或 直 墙 的 诱 导 指 示 标 识。3.6侧 壁 多 功 能 轮 廓 标 s i d e w a l l m u l t i f u n c t i o n c o n t o u r s i g n s具 有 蓄 能 自 发 光 和 反 光 功 能，并 在 隧 道 拱 顶、侧 壁 及 检 修 道 或 人 行 道 区 域 形 成 横 向 照 明 光 带 的 诱导 指 示 标 识。3.7蓄 能 自 发 光 人 行 通 道 路 面 e n e r g y s t o r a g e s e l f l u m i n o u s P e d e s t r i a n p a v e m e n t在 检 修 道 或 人 行 道 表 面 具 有 长 余 辉 发 光 一 定 时 间 的 路 面。4 基 本 要 求4.1 公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 的 设 置 应 遵 循“安 全 舒 适、节 能 低 碳、因 地 制 宜、经 济 适 用”的 原则。4.2 应 结 合 公 路 等 级、隧 道 长 度、类 型、功 能 需 求 等 实 际 情 况，合 理 有 效 设 置 各 类 诱 导 标 识。4.3 同 一 条 公 路 的 隧 道 蓄 能 自 发 光 诱 导 系 统 的 设 置 宜 保 持 一 致。公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 的 标 识之 间，与 其 他 类 型 交 通 标 志、标 线 等 交 通 安 全 设 施 和 公 路 主 体 工 程 及 其 他 沿 线 设 施 之 间 应 相 互 协 调，不 应 产 生 干 扰。环 型 轮 廓 带 不 应 侵 入 隧 道 建 筑 限 界 内。4.4 未 设 置 照 明 的 公 路 隧 道 应 设 置 诱 导 设 施；有 照 明 设 施 的 公 路 隧 道 宜 设 置 诱 导 设 施。4.5 新 建 和 改 扩 建 公 路 隧 道 应 同 步 设 置 诱 导 设 施。4.6 公 路 隧 道 蓄 能 自 发 光 诱 导 系 统 的 设 置 除 满 足 本 标 准 规 定 外，尚 应 符 合 国 家 和 行 业 现 行 标 准 的 要 求。5 类 型 和 构 成5.1 类 型5.1.1 蓄 能 自 发 光 诱 导 系 统 标 识 按 功 能 划 分 主 要 包 括：环 型 轮 廓 带、轮 廓 标、突 起 路 标、系 统 设 备 指引 标 志、侧 壁 多 功 能 轮 廓 标、侧 壁 行 人 灯、蓄 能 自 发 光 人 行 通 道 路 面、洞 门 标 等。5.1.2 蓄 能 自 发 光 诱 导 标 识 按 激 发 光 源 划 分：无 内 置 L E D 激 发 源 的 基 本 型 蓄 能 自 发 光 诱 导 标 识 和 有 内置 L E D 激 发 源 的 电 光 型 蓄 能 自 发 光 诱 导 标 识。5.1.3 轮 廓 带 分 为 电 光 蓄 能 自 发 光 组 件、反 光 组 件 和 照 明 组 件 三 种。D B 3 3/T 2 0 3 3 2 0 2 335.1.4 轮 廓 标 分 为 侧 壁 标、侧 边 标 二 种。5.1.5 蓄 能 自 发 光 突 起 路 标 分 为 基 本 型、电 光 型、智 能 型 三 种。5.2 构 成5.2.1 轮 廓 带 组 件：a)电 光 蓄 能 自 发 光 轮 廓 带 组 件 由 支 架、保 护 膜、反 光 体、自 发 光 体 和 内 置 L E D 激 发 源 等 部 件 构成，如 图 1 所 示。图 1 电 光 蓄 能 自 发 光 轮 廓 带 组 件b)反 光 轮 廓 带 组 件 由 支 架、防 护 膜、反 光 体 等 部 件 构 成，如 图 2 所 示。a）J 型 b）U 型图 2 反 光 轮 廓 带 组 件c)照 明 轮 廓 带 组 件 由 支 架、保 护 膜、反 光 体、L E D 灯 等 部 件 构 成，如 图 3 所 示。图 3 照 明 轮 廓 带 组 件5.2.2 轮 廓 标：a)侧 壁 标 由 基 体、反 光 体、自 发 光 体 和 内 置 L E D 激 发 源 等 部 件 构 成，如 图 4 所 示。图 4 侧 壁 标D B 3 3/T 2 0 3 3 2 0 2 34b)侧 边 标 由 基 体、反 光 体、自 发 光 体、内 置 L E D 激 发 源 和 外 部 L E D 灯 等 部 件 构 成，如 图 5 所 示。图 5 侧 边 标5.2.3 蓄 能 自 发 光 突 起 路 标：a)基 本 型 蓄 能 自 发 光 突 起 路 标 由 基 体、反 光 体、自 发 光 体 和 钢 化 玻 璃 球 等 构 成，如 图 6 所 示。图 6 基 本 型 蓄 能 自 发 光 突 起 路 标b)电 光 型 蓄 能 自 发 光 突 起 路 标 由 基 体、反 光 体、自 发 光 体、内 置 L E D 激 发 源 和 钢 化 玻 璃 球 等 构成，如 图 7 所 示。图 7 电 光 型 蓄 能 自 发 光 突 起 路 标c)智 能 型 蓄 能 自 发 光 突 起 路 标 由 基 体、太 阳 能 电 池 板、反 光 体、自 发 光 体、内 置 L E D 激 发 源、蓄 电 池、传 感 器 和 控 制 模 块 等 构 成，如 图 8 所 示。图 8 智 能 型 蓄 能 自 发 光 突 起 路 标D B 3 3/T 2 0 3 3 2 0 2 355.2.4 隧 道 内 设 备 指 引 标 志 分 为 疏 散 指 引 标 志、消 防 设 备 指 引 标 志、消 防 报 警 按 钮 与 方 向 组 合 标 志、紧 急 电 话 指 引 标 志、人 或 车 行 横 通 道 指 引 标 志 等。各 类 设 施 设 备 指 引 标 志 由 基 体、内 置 L E D、自 发 光体 等 构 成。a)疏 散 通 行 指 引 标 志 如 图 9 所 示；a)人行横通道指引标志 b)疏散指引标志图 9 疏 散 通 行 指 引 标 志b）消 防 设 施 指 引 标 志 如 图 1 0 所 示。a)消防设备指引标志b)消防报警按钮与方向组合标志 c)紧急电话指引标志图 1 0 消 防 设 施 指 引 标 志5.2.5 侧 壁 多 功 能 轮 廓 标 由 基 体、L E D 灯、自 发 光 体、反 光 体 等 部 件 组 成，如 图 1 1 所 示。图 1 1 侧 壁 多 功 能 轮 廓 标5.2.6 侧 壁 行 人 灯 由 基 体、反 光 体、自 发 光 体 和 L E D 灯 等 部 件 组 成，如 图 1 2 所 示。D B 3 3/T 2 0 3 3 2 0 2 36图 1 2 侧 壁 行 人 灯5.2.7 蓄 能 自 发 光 人 行 通 道 路 面 采 用 长 余 辉 发 光 材 料 和 陶 瓷、玻 璃 等 粒 子 与 胶 粘 剂 拌 合 后 在 检 修 道 或人 行 道 表 面 整 体 铺 设 或 预 制 成 板 块 后 安 装 而 成。5.2.8 洞 门 标 由 基 体、内 置 L E D 激 发 源、自 发 光 体、太 阳 能 板（含 控 制 模 块）等 部 件 组 成，设 置 于 隧道 洞 口 拱 圈 上，如 图 1 3 所 示。a)洞门标 b)安装位置图 1 3 洞 门 标 和 安 装 位 置6 设 计6.1 一 般 要 求6.1.1 蓄 能 自 发 光 诱 导 系 统 的 自 发 光 体 颜 色 应 为 黄 绿 色，反 光 体 采 用 的 反 光 材 料 为 反 光 膜，反 光 膜 应符 合 G B/T 1 8 8 3 3 的 规 定。6.1.2 蓄 能 自 发 光 诱 导 设 施 设 计 使 用 年 限 应 不 少 于 5 年。6.1.3 隧 道 轮 廓 带 应 选 用 柔 性 轻 质 材 料，不 应 使 用 金 属、塑 料 等 硬 质 材 料，外 形 不 应 有 刀 片 状 和 尖 锐棱 角。6.1.4 隧 道 内 蓄 能 自 发 光 诱 导 系 统 所 用 电 缆 应 选 用 耐 火 电 缆。6.1.5 反 光、照 明 轮 廓 带 组 件 外 壳 应 选 用 阻 燃 材 料。6.2 布 设6.2.1 隧 道 蓄 能 自 发 光 诱 导 系 统 分 5 段 设 置：入 口 段 或 出 口 段、中 间 段、接 近 段 或 驶 离 段，见 图 1 4，隧 道 各 段 长 度 取 值 见 表 1。图 1 4 隧 道 蓄 能 自 发 光 诱 导 系 统 分 段 设 置 示 意 图D B 3 3/T 2 0 3 3 2 0 2 37表 1 隧 道 蓄 能 自 发 光 诱 导 系 统 分 段 设 置 长 度 表设计速度（k m/h）4 0 6 0 8 0 1 0 0 1 2 0接近段或驶离段长度（m）4 0 7 5 1 1 0 1 6 0 2 2 0入口段或出口段长度（m）短隧道a4 0 5 0 9 0 1 7 0 2 5 0中隧道 4 0 6 0 1 0 0 1 8 0 3 0 0长隧道/特长隧道 4 0 8 0 1 1 0 1 9 0 3 1 0a当隧道长度小于入口段长度或入口段加出口段长度的，入口段或出口段长度按隧道长度取值。6.2.2 隧 道 蓄 能 自 发 光 诱 导 系 统 应 符 合 以 下 要 求：a)隧 道 蓄 能 自 发 光 诱 导 系 统 按 图 1 5 进 行 总 体 典 型 布 设，其 中 侧 壁 标、侧 壁 多 功 能 轮 廓 标、侧壁 行 人 灯 可 组 合 设 置，也 可 单 选 设 置；图 1 5 隧 道 蓄 能 自 发 光 诱 导 系 统 典 型 布 设 示 意 图b)隧 道 蓄 能 自 发 光 诱 导 设 施 设 置 间 距 按 表 2 取 值；表 2 隧 道 蓄 能 自 发 光 诱 导 系 统 设 置 建 议 值类型 设施名称设置间距或位置（m）a接近段驶离段入口段、出口段中间段设 计 速 度4 0 k m/h4 0 k m/h 设 计速度7 0 k m/h7 0 k m/h 设计速度1 0 0 k m/h设计速度1 0 0 k m/h轮廓带 环型轮廓带-1 0 3 0 5 0 5 0 8 0 8 0 1 0 0 1 0 0 1 5 0轮廓标侧壁标-5 8 1 0 1 2 1 5侧边标-5 8 1 0 1 2 1 5侧壁行人灯 侧壁行人灯b-5 8 1 0 1 2-侧壁多功能轮廓标侧壁多功能轮廓标-5 1 6 2 0 2 4-蓄能自发光突起路标基本型蓄能自发光突起路标-3 8 1 0 1 2 1 5电光型/智能型蓄能自发光突起路标2 5-D B 3 3/T 2 0 3 3 2 0 2 38表 2 隧 道 蓄 能 自 发 光 诱 导 系 统 设 置 建 议 值（续）类型 设施名称设置间距或位置（m）a接近段驶离段入口段、出口段中间段设计速度4 0 k m/h4 0 k m/h 设计速度7 0k m/h7 0 k m/h 设计速度1 0 0k m/h设计速度1 0 0 k m/h隧道内设备指引标志疏散指引标志-间距 2 0 m横通道指引标志-在横通道门口二侧消防设备指引标志-设施的位置旁边紧急电话指引标志-设施的位置旁边蓄能自发光人行通道路面蓄能自发光人行通道路面-在人行道满铺或按长度 1 m 间隔设置洞门标 洞门标-间距 6 0 c m 8 0 c ma当隧道总长度小于入口段长度或入口段加出口段长度的，纵向间距按入口段间距取值。b侧壁标、侧壁多功能轮廓标、侧壁行人灯组合应用时，相互间距按侧壁标取值。c)蓄 能 自 发 光 诱 导 设 施 的 外 廓 尺 寸、安 装 位 置 见 附 录 B。6.2.3 横 通 道 口 指 引 标 识 由 自 发 光 体 和 反 光 体 组 合 安 装，指 引 横 通 道 洞 门 位 置。车 行 横 通 道 指 引 标 志组 合 安 装 示 意 如 图 1 6 所 示，人 行 横 通 道 指 引 标 志 组 合 安 装 示 意 如 图 1 7 所 示。图 1 6 车 行 横 通 道 指 引 标 志图 1 7 人 行 横 通 道 指 引 标 志D B 3 3/T 2 0 3 3 2 0 2 396.2.4 多 功 能 轮 廓 标 光 带 照 射 覆 盖 区 域 范 围 见 图 1 8。图 1 8 照 射 区 图6.2.5 环 型 轮 廓 带 底 部 宜 离 人 行 道 或 线 缆 槽 盖 板 1.5 m 以 上 的 高 度。6.2.6 蓄 能 自 发 光 诱 导 设 施 在 平 曲 线 路 段 的 间 距 宜 适 当 加 密。6.2.7 在 紧 急 停 车 带 处，侧 壁 标、侧 边 标、侧 壁 行 人 灯、自 发 光 突 起 路 标 宜 按 2 m 间 距 设 置。6.2.8 隧 道 进 洞 门 拱 圈 立 面 上 应 设 置 洞 门 标，阳 光 直 射 照 不 足 2 小 时 的 隧 道 洞 门 标 宜 采 用 分 离 式 太 阳能 供 电 装 置 或 市 电 供 电。6.2.9 入 口 段 和 出 口 段 的 轮 廓 带 宜 在 隧 道 内 自 洞 门 2 m 后 开 始 布 设。6.2.1 0 应 在 隧 道 接 近 段 车 道 外 侧 边 缘 布 设 蓄 能 自 发 光 突 起 路 标，智 能 型 蓄 能 自 发 光 突 起 路 标 设 置 宜在 有 阳 光 直 射 2 小 时 以 上 的 路 段，阳 光 直 射 少 于 2 小 时 的 路 段 宜 布 设 电 光 型 蓄 能 自 发 光 突 起 路 标。6.3 性 能6.3.1 自 发 光 体 的 发 光 性 能 要 求 应 满 足 以 下 要 求：a)基 本 型 蓄 能 自 发 光 诱 导 标 识 发 光 性 能：停 止 激 发 1 0 m i n 内 1 5 5 0 m c d/m2、停 止 激 发 6 0 m i n 内 2 2 0 m c d/m2、停 止 激 发 1 2 0 m i n 内 5 2 m c d/m2；b)电 光 型 蓄 能 自 发 光 诱 导 标 识 发 光 性 能：停 止 激 发 1 0 s 内 4 0 0 0 0 m c d/m2、停 止 激 发 1 0 m i n 内 1 7 0 0 m c d/m2、停 止 激 发 6 0 m i n 内 2 4 0 m c d/m2、停 止 激 发 1 2 0 m i n 内 1 1 0 m c d/m2；c)蓄 能 自 发 光 路 面 发 光 性 能：停 止 激 发 1 0 s 内 7 7 0 0 m c d/m2、停 止 激 发 1 0 m i n 内 9 0 0 m c d/m2、停 止 激 发 6 0 m i n 内 1 3 0 m c d/m2、停 止 激 发 1 2 0 m i n 内 6 0 m c d/m2。6.3.2 自 发 光 体 的 发 光 性 能 检 测 方 法 应 按 附 录 A 执 行。6.3.3 蓄 能 自 发 光 人 行 通 道 路 面 平 均 亮 度 应 不 低 于 5 0 0 m c d/m2，检 测 方 法 应 符 合 附 录 A 的 规 定。6.3.4 隧 道 蓄 能 自 发 光 诱 导 设 施 的 力 学 性 能 和 耐 候 性 能 应 满 足 表 3 的 要 求。表 3 力 学 性 能 和 耐 候 性 能 要 求名称 试验项目 性能指标力学性能抗压荷载按 G B/T 2 4 7 2 5 2 0 0 9 中 6.8 A 1 和 A 2 类试验，试样破坏或产生明显变形（大于 3.3 m m）抗压荷载应不小于 1 6 0 k N表面邵氏硬度 按G B T 2 4 1 1 2 0 0 8 试验，表面邵氏硬度不小于8 0 HD抗冲击性能经G B/T 2 4 7 2 5 2 0 0 9 中6.6 的整体抗冲击试验后，以冲击点为圆心，直径1 2 m m 的区域外不应有任何形式的破损纵向弯曲性能按 G B/T 2 4 7 2 5 2 0 0 9 中 6.9 加载试验时，试样彻底断裂或突然卸荷的荷载应不小于 9 k N耐候性能耐温度交变性能、耐高温湿热性能、耐热氧老化性能、耐循环盐雾性能、耐二氧化硫性能、耐紫外光暴晒试验、氙弧灯人工加速老化试验标识经耐候性试验后，其外观质量符合表 6 的规定，其后再次进行发光性能试验，每个试样进行耐候性能试验后发光性能试验试样亮度应不小于表 4 中各时段亮度值的 7 5%D B 3 3/T 2 0 3 3 2 0 2 31 06.3.5 智 能 型 电 光 蓄 能 自 发 光 标 识 的 闪 烁 频 率 1 H z 4 H z，其 他 突 起 路 标 除 发 光 性 能 外，技 术 要 求 按G B/T 2 4 7 2 5 的 规 定 执 行。6.3.6 隧 道 进 口 前 3 道 轮 廓 带 的 反 光 膜 宜 为 G B/T 1 8 8 3 3 2 0 1 2 中 5.3 规 定 的 类 及 类 以 上，其 他轮 廓 带 的 反 光 膜 类 型 可 为 类 类。6.3.7 隧 道 蓄 能 自 发 光 诱 导 标 识 的 其 他 技 术 参 数 应 符 合 表 4 的 规 定。表 4 蓄 能 自 发 光 诱 导 标 识 其 他 技 术 参 数 表项目轮廓带 轮廓标蓄能自发光突起路标b指示标志侧壁多功能轮廓标侧壁人行灯蓄能自发光人行通道路面洞门标电光蓄能自发光轮廓带组件反光轮廓带组件a照明轮廓带组件侧壁标侧边标基本型蓄能自发光突起路标电光型蓄能自发光突起路标通行指引标、设施指引标和横洞指引标建议功率（W）3-3 1.2 0.3-0.2 8 1 5 5-0.2电压交流 2 2 0 V或直流 1 2V 4 8 V-交流 2 2 0 V或直流 1 2V 4 8 V直流 1 2 V 4 8 V 直流 1 2 V 4 8 V-防护等级 带有电路的产品防护等级为 G B 4 2 0 8 2 0 1 7 中的 I P 6 5a反光轮廓带阻燃等级应达到G B 2 0 2 8 6 2 0 0 6 中规定的1 级的要求，反光轮廓带可清洗类型应达到J G/T 3 0 4 2 0 1 1 的5.1 表1 的等级A 型的要求。b突起路面标的抗压荷载、抗冲击和纵向弯曲性能按表3 的规定执。6.3.8 反 光 轮 廓 带 阻 燃 等 级 应 达 到 G B 2 0 2 8 6 2 0 0 6 中 规 定 的 1 级 的 要 求，反 光 轮 廓 带 可 清 洗 类 型 应达 到 J G/T 3 0 4 2 0 1 1 的 5.1 表 1 的 等 级 A 型 的 要 求 隧 道 蓄 能 自 发 光 诱 导 标 识 的 供 电 方 式 应 符 合 下 列 规定：a)市 电 供 电 的 交 流 电 源 应 接 自 就 近 的 配 电 变 电 所、配 电 柜，或 利 用 原 有 的 照 明 线 路 进 行 布 线；就 近 无 可 接 电 设 备 的 应 采 用 光 伏 电 能 设 施 供 电；b)除 电 光 蓄 能 自 发 光 轮 廓 带 组 件 和 照 明 轮 廓 带 组 件 外 的 各 类 自 发 光 诱 导 标 识 和 设 施 宜 采 用 4 8 V以 下 电 压；c)电 光 型 蓄 能 自 发 光 诱 导 标 识 应 采 用 总 线 供 电 方 式；d)设 施 控 制 应 根 据 使 用 条 件，采 用 分 区、分 组 集 中 控 制 方 式；e)隧 道 蓄 能 自 发 光 诱 导 标 识 应 为 直 流 供 电，接 入 交 流 电 时 应 经 标 识 控 制 器 进 行 电 源 交 直 流 转 换。6.3.9 隧 道 蓄 能 自 发 光 诱 导 标 识 的 其 它 要 求：a)供 电 导 线 应 采 用 铜 芯 绝 缘 电 线 或 电 缆，电 缆 截 面 应 满 足 实 施 载 流 需 要；b)若 隧 道 装 有 大 功 率 移 动 信 号 放 大 器 或 红 外、微 波 检 测 类 仪 器，设 施 电 缆 铺 设 时 应 避 开 仪 器 电源 线；c)电 光 型 蓄 能 自 发 光 诱 导 标 识 应 与 供 电 电 缆 T 型 连 接，连 接 处 应 不 剪 断 总 线 供 电 电 缆；d)控 制 器 应 具 备 本 地 和 远 程 两 类 工 作 模 式。本 地 模 式 下 应 具 有 操 作 改 变 频 率 与 占 空 比、常 亮、关 闭 等 功 能；远 程 模 式 可 与 隧 道 可 编 程 控 制 器 设 施 相 结 合，实 现 联 动 控 制；e)控 制 器 的 供 电 半 径 不 宜 大 于 5 0 0 m。6.3.1 0 隧 道 蓄 能 自 发 光 诱 导 系 统 设 计 应 用 示 例 见 附 录 C。D B 3 3/T 2 0 3 3 2 0 2 31 17 施 工7.1 施 工 准 备7.1.1 熟 悉 设 计 文 件，领 会 设 计 意 图，并 勘 察 施 工 现 场 后，编 制 专 项 施 工 方 案。7.1.2 边 施 工 边 通 车 的 隧 道 应 做 好 专 项 交 通 组 织 方 案。7.1.3 检 查 原 材 料 出 厂 合 格 证 明 和 专 项 检 测 报 告 等 有 关 质 量 文 件，确 保 进 场 材 料 的 质 量 合 格。7.1.4 施 工 原 材 料 应 根 据 不 同 的 品 类、规 格 及 用 途 分 别 妥 善 标 识 存 放，对 容 易 受 潮、变 质 的 材 料 应 采取 防 雨、防 潮 措 施。7.2 施 工 要 求7.2.1 配 置 施 工 安 全 设 施，做 好 施 工 安 全 管 理。7.2.2 标 识 安 装 部 位 要 求 表 面 清 洁 无 污 染，测 量、定 位 和 放 样 准 确。7.2.3 标 识 安 装 牢 固，安 装 后 逐 个 检 查 安 装 位 置、角 度、垂 直 度、高 度 等，对 不 符 合 设 计 要 求 的 在 交付 使 用 前 应 及 时 进 行 调 整。7.2.4 隧 道 蓄 能 自 发 光 诱 导 系 统 的 各 类 标 识 和 其 他 设 施 施 工 完 成 后，应 对 标 识 表 面 进 行 清 洁，并 清 理施 工 场 所。7.3 标 识 安 装 施 工 流 程标 识 安 装 施 工 流 程 如 图 1 9 所 示。图 1 9 标 识 安 装 施 工 流 程 图7.4 人 行 通 道 发 光 路 面 施 工 流 程人 行 通 道 发 光 路 面 施 工 流 程 如 图 2 0 所 示。图 2 0 人 行 通 道 发 光 路 面 施 工 流 程 图7.5 施 工 安 装 常 规 性 检 查施 工 安 装 常 规 性 检 查 应 符 合 以 下 要 求：a)隧 道 蓄 能 自 发 光 诱 导 系 统 中 各 类 设 施 和 装 置 的 型 式、构 件 规 格 及 材 料 应 与 设 计 文 件 相 一 致；b)隧 道 蓄 能 自 发 光 诱 导 标 识 的 设 置 位 置、形 式、安 装 角 度 应 符 合 设 计 及 本 标 准 的 规 定，并 具 有良 好 的 视 认 性；c)隧 道 蓄 能 自 发 光 诱 导 标 识 使 用 时 应 清 晰 明 亮、颜 色 均 匀，不 应 出 现 明 暗 不 均 和 影 响 视 认 的 现象。D B 3 3/T 2 0 3 3 2 0 2 31 28 质 量 管 理 与 检 验8.1 质 量 管 理8.1.1 施 工 实 施 前 进 行 技 术 交 底，建 立 质 量 保 障 体 系，确 保 施 工 质 量 工 作 受 控 有 序。8.1.2 建 立 首 件 检 验 制 度。8.1.3 施 工 中 发 现 材 料 质 量 问 题，要 做 好 材 料 试 验 复 检，发 现 不 合 格 的 材 料 不 得 使 用。8.1.4 自 检 中 发 现 不 符 合 设 计 要 求 的，在 交 付 使 用 前 调 整 完 成，使 之 符 合 设 计 要 求。8.1.5 应 制 订 和 落 实 各 项 质 量 管 理 措 施，确 保 工 程 质 量。8.2 质 量 检 验8.2.1 标 识 出 厂 检 验 合 格 证 书 应 符 合 以 下 要 求：a)所 用 产 品 应 具 有 产 品 的 出 厂 检 验 合 格 证 书；b)有 出 厂 合 格 证 的 隧 道 蓄 能 自 发 光 诱 导 标 识 和 母 线 槽、导 管、绝 缘 导 线、电 缆 等 材 料，应 确 认其 一 致 性；c)对 产 品 质 量 有 疑 问，应 对 产 品 进 行 抽 检。8.2.2 隧 道 蓄 能 自 发 光 诱 导 设 施、装 置 及 相 关 配 件 检 测 标 准 应 符 合 以 下 要 求：a)电 光 蓄 能 自 发 光 轮 廓 带 组 件、照 明 轮 廓 带 组 件 的 L E D 灯 发 光 性 能 按 G B/T 2 4 9 0 7 的 规 定 测 试；b)外 壳 防 护 等 级 应 按 现 行 G B/T 4 2 0 8 的 规 定 测 试；c)隧 道 蓄 能 自 发 光 诱 导 设 施 的 塑 料 材 料 可 燃 性 按 G B 2 0 2 8 6 2 0 0 6 中 规 定 的 1 级 要 求 测 试；d)隧 道 蓄 能 自 发 光 诱 导 设 施 所 用 的 合 成 树 脂 材 料、铝 合 金 板、钢 板 等 材 料，应 符 合 国 家 和 行 业现 行 有 关 标 准 的 规 定；e)电 气 工 程 检 验 按 G B 5 0 3 0 3 的 规 定 执 行。8.2.3 外 观 检 查 应 符 合 以 下 要
