HZY-01型光散射式粉尘浓度测量仪QSZHZY002-2018.pdf

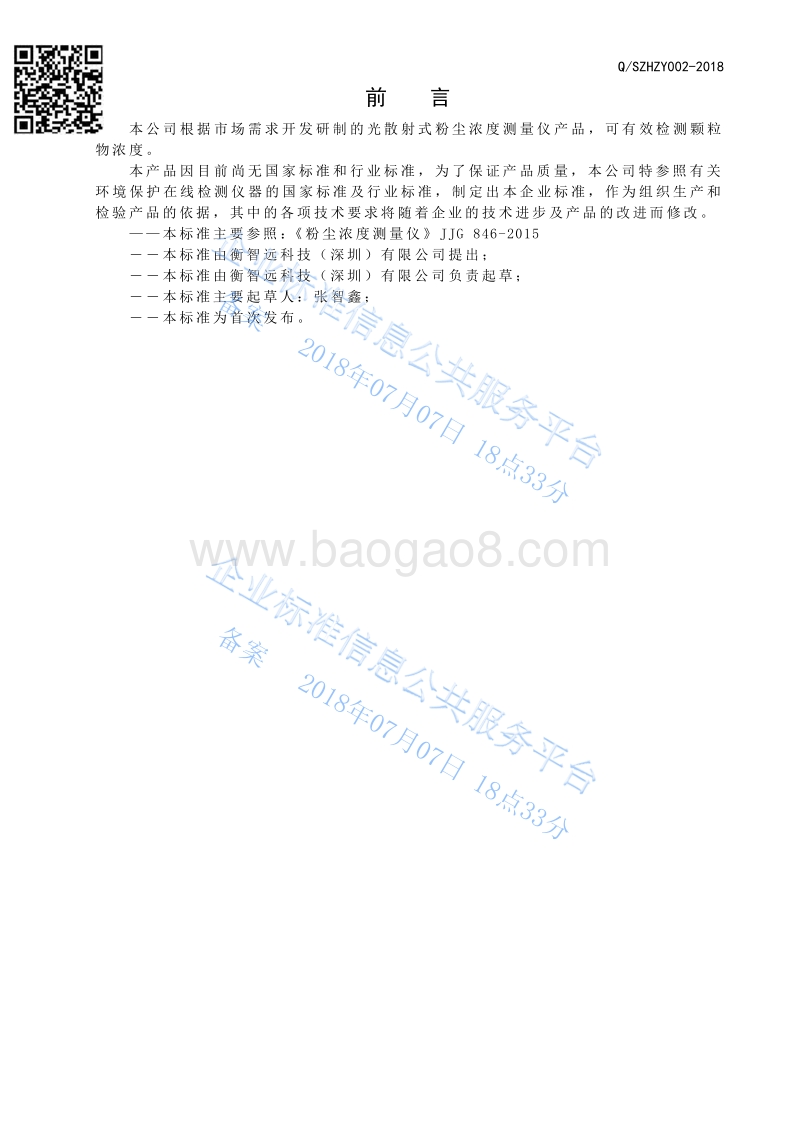

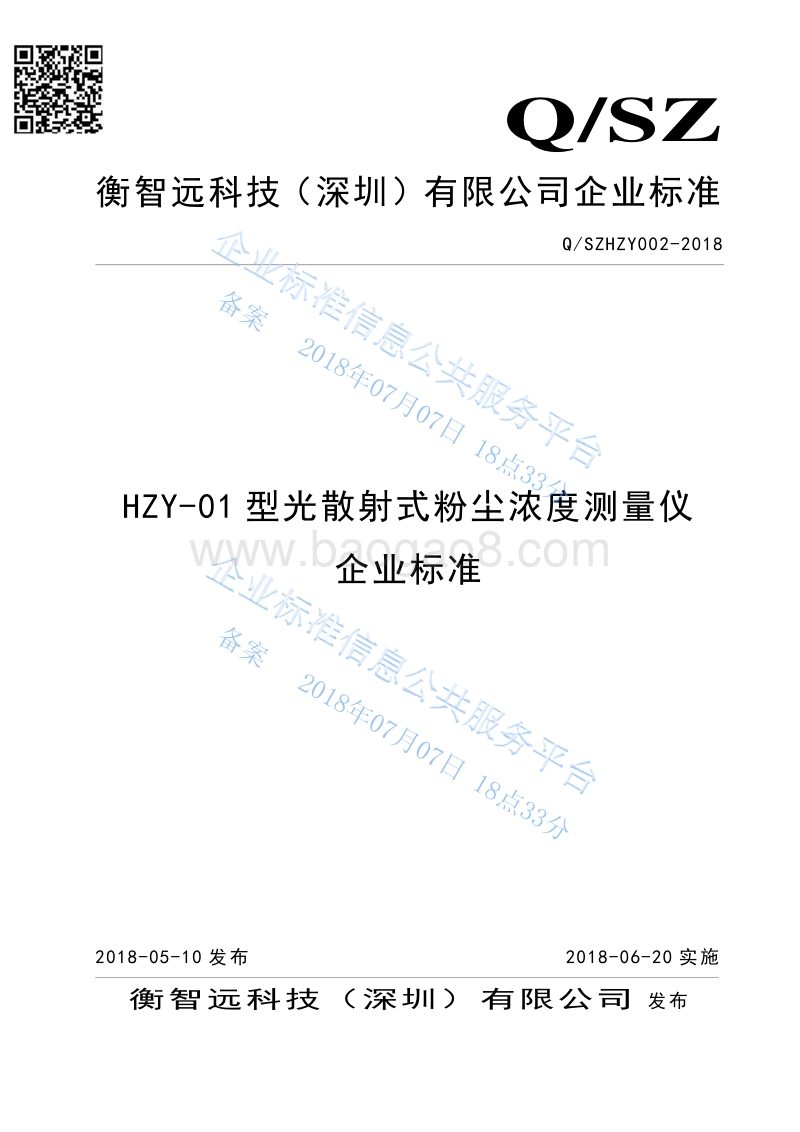

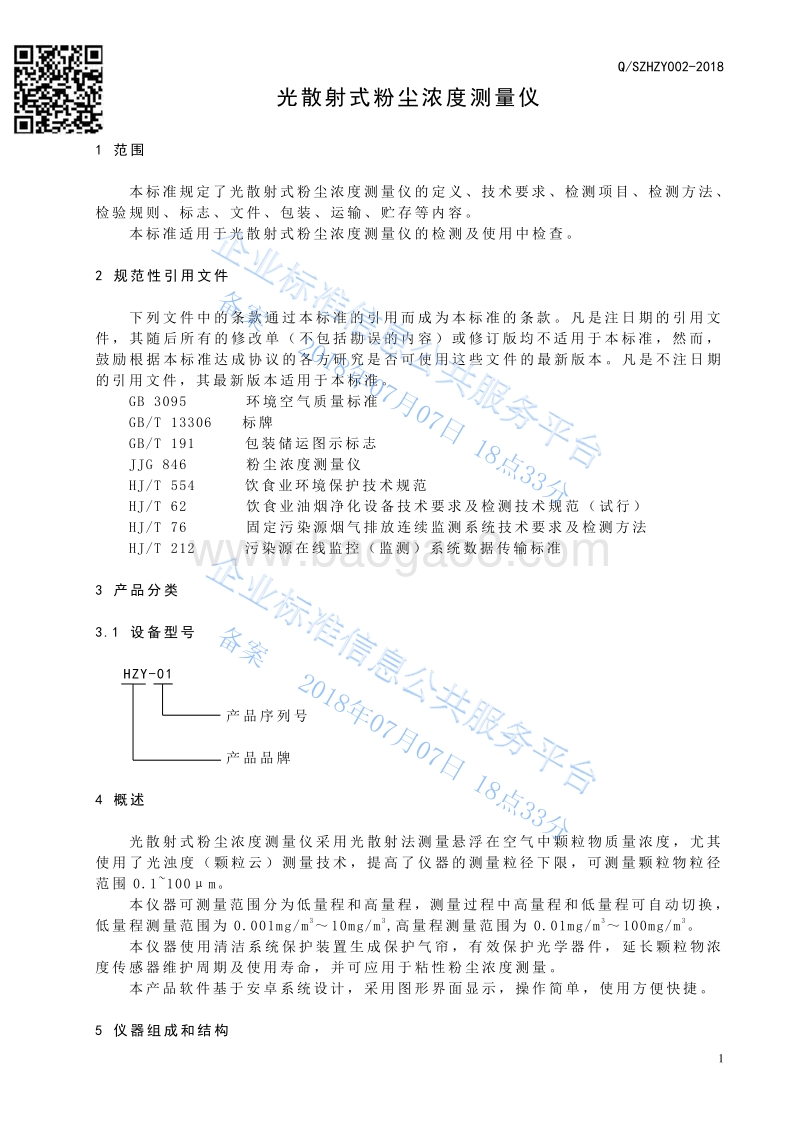

Q/SZ 衡智远科技（深圳） 有限公司企业标准 Q/SZHZY002-2018 HZY-01 型 光散射式粉尘浓度测量仪 企业标准 2018-05-10 发布 2018-06-20 实施 衡智远科技（深圳） 有限公司 发布备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 前 言 本公司根据市场需求开发研制的 光散射式粉尘浓度测量仪 产品 ，可有效检测 颗粒物浓度 。 本产品因目前尚无国家标准和行业标准，为了保证产品质量，本公司特参照有关环境保护在线检测仪器的国家标准及行业标准，制定出本企 业标准，作为组织生产和检验产品的依据，其中的各项技术要求将随着企业的技术进步及产品的改进而修改。 本标准主要参照： 粉尘浓度测量仪 JJG 846-2015 本标准由 衡智远科技（深圳）有限 公司提出； 本标准由 衡智远科技（深圳）有限公司 负责起草； 本标准主要起草人： 张智鑫 ； 本标准 为首次发布 。 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 1 光散射式粉尘浓度测量仪 1 范围 本标准规定了 光散射式粉尘浓度测量仪 的定义、技术要求、检测项目、检测方法、检验规则、标志、文件、包装、运输、贮存等内容。 本标准适用于 光散射式粉尘浓度测量仪 的检 测及使用中检查 。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文 件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 3095 环境空气质量标准 GB/T 13306 标牌 GB/T 191 包装储运图示标志 JJG 846 粉尘 浓度 测 量 仪 HJ/T 554 饮食业环境保护技术规范 HJ/T 62 饮食业油烟净化设备技术要求及检测技术规范 （试行） HJ/T 76 固定污染源烟气排放连续监测系统技术要求及检测方法 HJ/T 212 污染源在线监控（监测）系统数据传输标准 3 产品分类 3.1 设备型号 HZY-01 产品序列号 产品 品牌 4 概述 光散射式粉尘浓度测量仪 采用光散射法测量悬浮在空气中颗粒物质量浓度，尤其使用了光浊度（颗粒云）测量技术，提高了仪器的测量粒径下限，可测量颗粒物粒径范围 0.1100 m。 本仪器可测 量范围分为低量程和高量程，测量过程中高量程和低量程可自动切换，低量程测量范围为 0.001mg/m3 10mg/m3,高量程测量范围为 0.01mg/m3 100mg/m3。 本 仪器 使用清洁系统保护装置生成保护气帘，有效保护光学器件， 延长颗粒物浓度传感器维护周期及使用寿命，并 可应用于粘性粉尘浓度测量。 本产品 软件基于安卓系统设计， 采用图形界面显示，操作简单，使用方便快捷。 5 仪器 组成和结构 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 2 5.1 系统组成 光散射式粉尘浓度测量仪 主要包括颗粒物浓度检测模块和软件系统两部分，颗粒物物浓度检测模块 由颗粒物浓度传感 器、调零校准电磁阀、过滤罐、抽气泵、控制电路主板 、安卓平板电脑 等 硬件 组成 ，软件系统包括安卓系统和仪器操作应用软件 。 本仪器 可实现颗粒物浓度实时曲线显示、历史数据查询、自动生成监测报告及连接蓝牙打印机打印报告、也可通过设定测量时间进行标准测量、自动计算 K 值完成标定等功能。 5.2 仪器 结构 光散射式粉尘浓度测量仪 主要包括 颗粒物浓度检测部分和软件操作部分 。 图 1 光散射式粉尘浓度测量仪 结构 组成示意图 6 技术 要求 6.1 外观要求 光散射式粉尘浓度测量仪 应具有产品铭牌，铭牌上应有仪器名称、型号、 出厂编号、制造日期、制造厂名，获取制造计量器具许可证后应有标志和编号，防爆型粉尘仪应有防爆标志和编号 。 仪器表面 及采样头（含切割器或分离器）等部件 应完好无损，无明显 凹痕、裂缝、变形等影响正常工作的 缺陷 。 仪器连接可靠，各零、部件连接可靠，各操作键、按钮使用灵活，定位准确。各旋钮和按键应能正常操作和控制。通电后，显示部分应清晰、完整。 仪器主机面板显示清晰，涂色牢固，字符、标识易于识别，不应有影响读数的缺陷。 数据采集与控制、数据显示 油烟颗粒物浓度 检测仪 零点校准、温度校准 抽气泵 颗粒物浓度检测模块 安 卓 系 统 粉尘测试仪应用软件 软件系统 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 3 外壳或外罩应耐腐蚀、密封性能良好、防尘、防雨。 表面不应有 明显划痕、 凹痕、锈蚀、 裂缝、变形和污染 等现象 ，仪器表面涂镀层应均匀，不应起泡、龟裂、脱落和磨损 ，文字和标志应清晰， 采样管 应无异物及堵塞。 6.2 工作条件 仪器在以下条件中应能正常工作： a) 环境温度 ： -20 50； b) 相对湿度： 85%； c) 大气压：（ 80 106） kPa； d) 供电电压： AC（ 220 22） V，（ 50 1） Hz。 注 ： 低 温 、 低 压 等 特 殊 环 境 条 件 下 ， 仪 器 设 备 的 配 置 应 满 足 当 地 环 境 条 件 的 使 用 要 求 。 6.3 安全要求 6.3.1 绝缘 电阻 对使用交流电源的 光散射式粉尘浓度测量仪 ，绝缘电阻应不小于 20M 。 6.3.2 绝缘强度 对使用交流电源的 光散射式粉尘浓度测量仪 ，应能承受交流有效值为 1500V、频率为 50Hz 的电压，泄露电流不大于 5mA，持续时间 1min，无飞弧和击穿现象。 6.4 功能要求 6.4.1 采样要求 样品采样装置的材质应选用耐高温、防腐蚀和不吸附、不与气态污染物发生反应的材料，应不影响待测污染物的正常测量。 样品的传输管线应使用不吸附和不与污染物发生反应的材料。 采样泵应具备 克服 烟道负压的足够抽气能力，并且保障采样流量准确可靠、相对稳定。 6.4.2 辅助装置要求 仪器采样气管路应规范敷设 ，不应随意放置。 仪器应具有防止外部光学元器件被样气污染的净化系统（即气幕保护系统）；净化系统应能保持光学元器件的清洁；净化系统使用的净化气体应经过适当预处理确保其不影响测量结果。 仪器箱体内部气体管路及电路、数据传输线路等应规范敷设，同类管路尽可能集中汇总设置；不同类型的管路或不同作用、方向的管路应采用明确标识加以区分；各种走线应安全合理，便于查找维护维修。 仪器箱体内应具备良好的散射装置，确保机柜内的温度符合仪器正常工作 温度，并便于日常维护和检查。 6.4.3 校准功能要求 仪器 应能手动或自动方式进行零点校准。 仪器应能自动进行温度校准 。 6.4.4 数据采集和 传输 要求 仪器通过串口进行数据传输 。 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 4 应具备显示， 现场显示实时数据， 10 分钟均值， 总平 均值。 能够显示实时数据，历史数据的功能，并能以报表或报告形式输出 。 7 性能 指标 7.1 24h 零点漂移 24h 零点漂移不超过 0. 01mg/m3。 7.2 示值误差 示值误差应不超过 10%。 7.3 示值重复性 示值重复性一个不大于 10%。 7.4 环境温度变化的影响 环境温度在（ 15 35）范围内变化，仪器零点读数的变化：不超过 5%满量程。 8 试验方法 8.1 外观检查 光散射式粉尘浓度测量仪 的外观用手感、目察法检查。 目测仪器外观、用手操作开关、按钮和接插件应符合 6.1 的要求。 8.2 功能测试 手工检测 仪器 功能应符合 6.4 的要求。 8.3 性能测试 8.3.1 零点漂移 采用清洁空气，连续测定 24h 后，利用该段时间内的初期零值（最初 3 次测定值的平均值），然后每分钟测试一次，取一小时测量值，计算最大变化幅度。 8.3.2 示值误差 示值误差检测方法参照 JJG 846-2015粉尘浓度测量仪中 5.4.2 方法进行。 8.3.3 示 值重复性 示值重复性 检测方法参照 JJG 846-2015粉尘浓度测量仪中 5.4.3 方法进行 。 8.3.4 绝缘电阻 用绝缘电阻表分别测定粉尘仪电源插孔两极对地及对外壳上裸露金属件之间的绝缘电阻，取其最小值为 光散射式粉尘浓度测量仪 的绝缘电阻。 8.3.5 绝缘强度 将耐压试验仪的输出端子分别接在粉尘仪的交流输入端及外壳裸露金属件上，使耐压试验仪输出 1500V 的交流电压，并保持 1min，观察 光散射式粉尘浓度测量仪 是否由击穿或飞弧现象。 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 5 8.3.6 检测结果处理 原始记录表格见附录 A。 9 检验规则 该产品 分 为出厂检验和型式检验。 9.1 出厂检验 产品出厂前，应按表 1 规定的项目逐一检验，如出现不合格，即为不合格品。 9.2 型式检验 9.2.1 当出现下列情况之一时，应进行型式检验： a) 新产品定型鉴定； b) 产品结构、材料或工艺有重大改变； c) 检定周期一般不超过 1 年。 9.2.2 型式检验应从出厂检验合格产品中抽取 2 台，检验项目见表 1。 表 1：检测项目 序号 项目名称 要求 检测方法 出厂检验 型式检验 1 外观 铭牌内容及标志 粉尘仪表面及采样管 手感、目察 8 零点漂移 不超过 0. 01mg/m3 手 工检测 9 示值误差 不超过 10% 手工检测 10 示值重复性 不超过 10% 手工检测 11 绝缘 电阻 20M 绝缘电阻表 12 绝缘 强度 应能承受 1500V、 50Hz的电压，泄露电流不大于 5mA，持续时间1min，无飞弧和击穿现象 耐压测试仪 9.3 判定规则 a) 产品经检验符合标准要求，则判定为合格。 b) 若抽查的样品有不合格项，应加倍抽样，对不合格项目进行复检，若复检结果为全部合格，则仍可判定该批产品合格。 c) 若复检产品中，仍有一台的复检项出现不合格时，则 判定该批产品不合格。 10 标志、包装、运输及储存 10.1 标志 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 6 产品标牌应符合 GB/T13306 的规定，永久性地固定在仪器醒目位置，至少标明以下内容： a) 名称及型号 ； b) 测量原理； c) 测定浓度范围 ； d) 零点漂移； e) 示值误差 ； f) 示值重复性； g) 电源类别； h) 工作 温度范围； i) 工作湿度范围； j) 大气压力； k) 功耗； l) 尺寸； m) 重量； n) 制造商名称 ； o) 制造商地址； p) 制造商联系方式 ； q) 出厂编号； r) 生产日期 。 10.2 包装 产品包装前的检查 a) 产品的附件、备品、合格证和有关技术文件是否齐备； b) 产品外包装有无损坏； c) 产品表面有无灰尘； d) 装箱前，所有的仪器、仪表等易损件应分别加以防撞击保护。 包装箱上以不能洗刷的涂料作以下标记： a) 制造商名称、产品名称、型号； b) 重量、尺寸； c) 箱子表面有“向上”、“易碎”、“堆放层数”、“防潮”等标志。 10.3 运输 应轻装轻卸，不得摔碰，避免受到挤压机碰撞，并注意防潮、防晒和防火。 10.4 储存 在洁净的空间内存放，做到防尘、防水和防潮，避免挤压和碰撞。 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分Q/SZHZY002-2018 7 附录 A 原始记录表 检定项目 检定记录 单项结论 4、示值误差 测量点序号 测量次数 被检粉尘仪显示值（ mg/m3） 参考粉尘仪显示 值（ mg/m3） 误差 % 1 2 3 4 5 6 每组平均值 每点平均值 1 2 3 4 5 6 每组平均值 每点平均值 4 1 2 3 5 1 2 3 6 1 2 3 5、示值重复性 测量范围 50%左右 测量次数 1 2 3 4 5 6 示值重复性s 粉尘仪显示值，mg/m3 检定结果 备注 检定用主要仪器设备 序号 型号名称 出厂编号 量程 准确度 检定有效期 备注 检定员： 核验员： 检定日期： 备案 2018年07月07日 18点33分备案 2018年07月07日 18点33分
