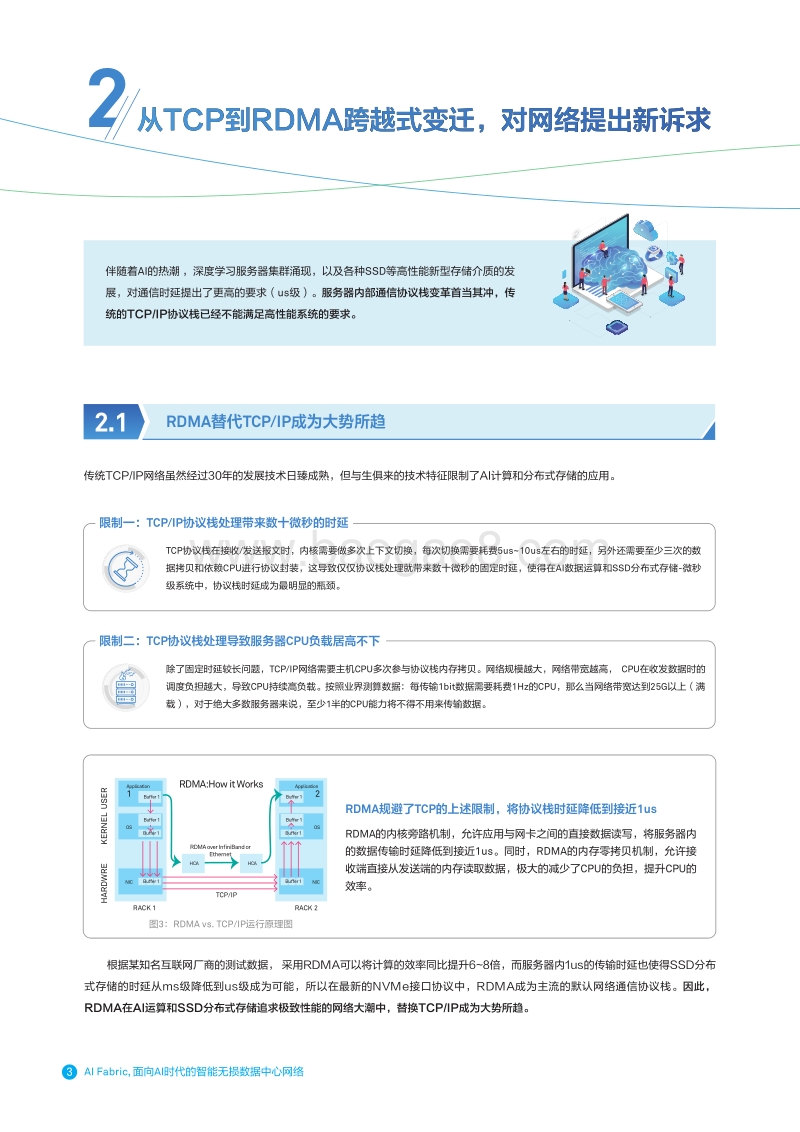

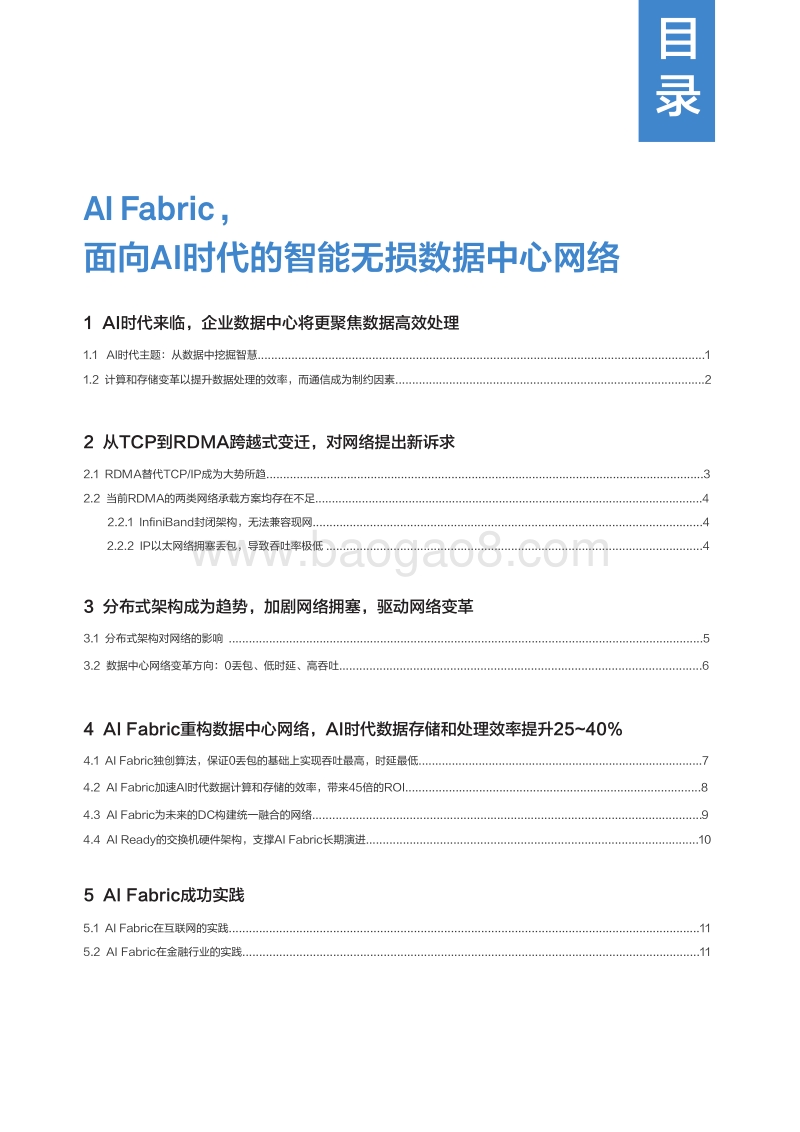

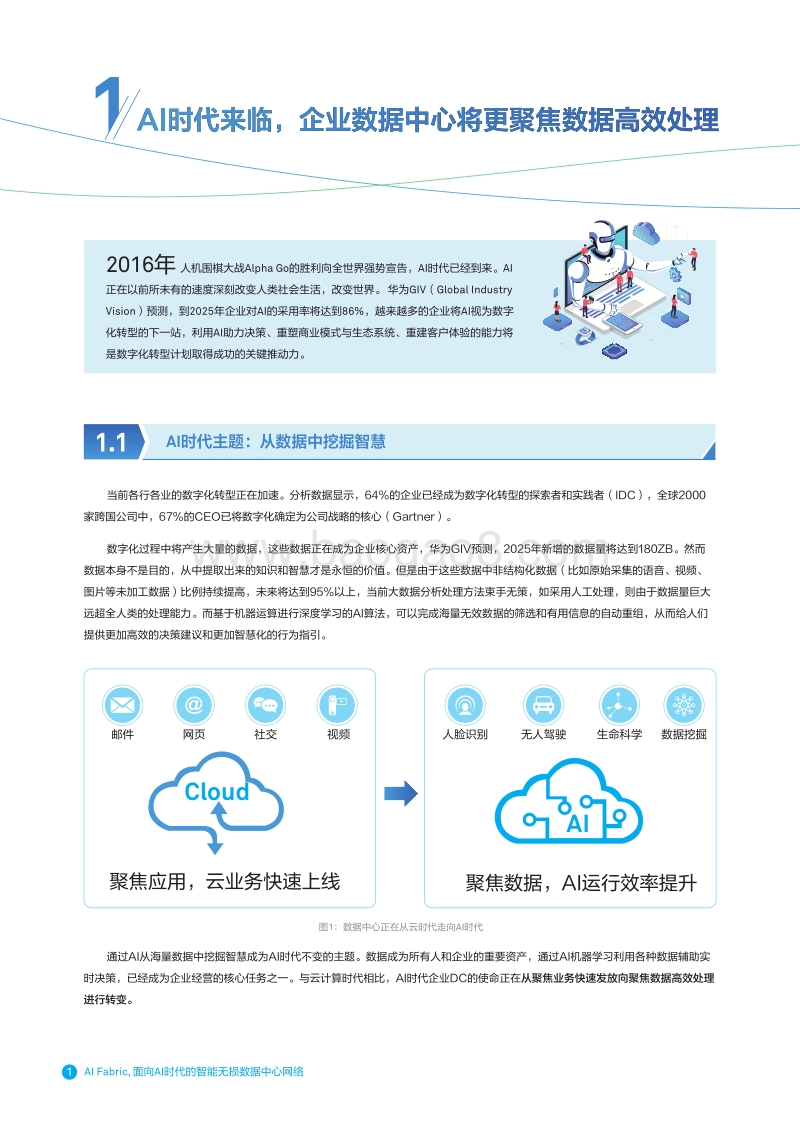

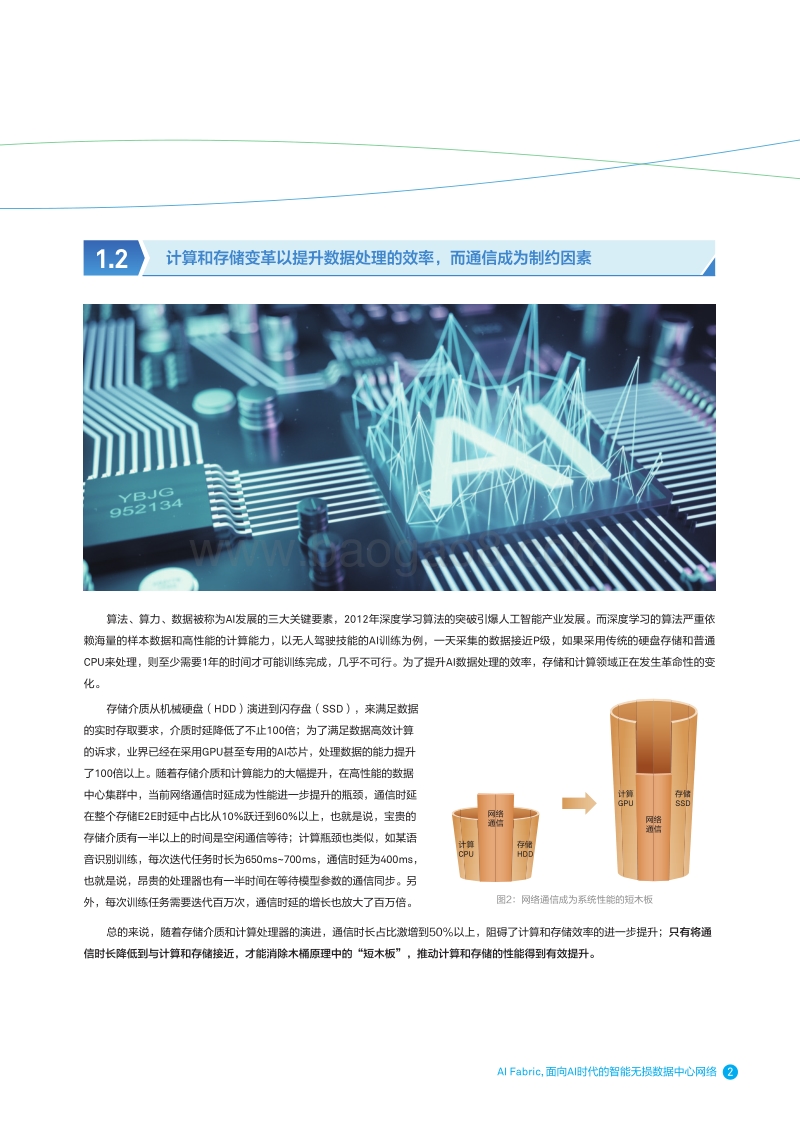

AI Fabric,面向AI时代的智能无损数据中心网络AI Fabric ,面向AI时代的智能无损数据中心网络1 AI时代来临，企业数据中心将更聚焦数据高效处理2 从TCP到RDMA跨越式变迁，对网络提出新诉求3 分布式架构成为趋势，加剧网络拥塞，驱动网络变革4 AI Fabric重构数据中心网络，AI时代数据存储和处理效率提升2540% 5 AI Fabric成功实践1.1 AI时代主题：从数据中挖掘智慧.11.2 计算和存储变革以提升数据处理的效率，而通信成为制约因素.22.1 RDMA替代TCP/IP成为大势所趋.32.2 当前RDMA的两类网络承载方案均存在不足 .43.1 分布式架构对网络的影响 .53.2 数据中心网络变革方向：0丢包、低时延、高吞吐.64.1 AI Fabric独创算法，保证0丢包的基础上实现吞吐最高，时延最低 .74.2 AI Fabric加速AI时代数据计算和存储的效率，带来45倍的ROI.84.3 AI Fabric为未来的DC构建统一融合的网络. 94.4 AI Ready的交换机硬件架构，支撑AI Fabric长期演进.105.1 AI Fabric在互联网的实践.115.2 AI Fabric在金融行业的实践.112.2.1 InfiniBand封闭架构，无法兼容现网.42.2.2 IP以太网络拥塞丢包，导致吞吐率极低 .4目录1AI时代来临，企业数据中心将更聚焦数据高效处理人机围棋大战 Alpha Go的胜利向全世界强势宣告，AI时代已经到来。AI正在以前所未有的速度深刻改变人类社会生活，改变世界。 华为GIV（Global Industry Vision）预测，到2025年企业对AI的采用率将达到86%，越来越多的企业将AI视为数字化转型的下一站，利用AI助力决策、重塑商业模式与生态系统、重建客户体验的能力将是数字化转型计划取得成功的关键推动力。2016年当前各行各业的数字化转型正在加速。分析数据显示，64%的企业已经成为数字化转型的探索者和实践者（IDC），全球2000家跨国公司中，67%的CEO已将数字化确定为公司战略的核心（Gartner）。数字化过程中将产生大量的数据，这些数据正在成为企业核心资产，华为GIV预测，2025年新增的数据量将达到180ZB。然而数据本身不是目的，从中提取出来的知识和智慧才是永恒的价值。但是由于这些数据中非结构化数据（比如原始采集的语音、视频、图片等未加工数据）比例持续提高，未来将达到95%以上，当前大数据分析处理方法束手无策，如采用人工处理，则由于数据量巨大远超全人类的处理能力。而基于机器运算进行深度学习的AI算法，可以完成海量无效数据的筛选和有用信息的自动重组，从而给人们提供更加高效的决策建议和更加智慧化的行为指引。通过AI从海量数据中挖掘智慧成为AI时代不变的主题。数据成为所有人和企业的重要资产，通过AI机器学习利用各种数据辅助实时决策，已经成为企业经营的核心任务之一。与云计算时代相比，AI时代企业DC的使命正在 从聚焦业务快速发放向聚焦数据高效处理进行转变。AI时代主题：从数据中挖掘智慧1.1Cloud聚焦应用，云业务快速上线邮件 网页 社交 视频AI聚焦数据，AI运行效率提升人脸识别 数据挖掘生命科学无人驾驶AI Fabric, 面向AI时代的智能无损数据中心网络1图1：数据中心正在从云时代走向AI时代算法、算力、数据被称为 AI发展的三大关键要素， 2012年深度学习算法的突破引爆人工智能产业发展。而深度学习的算法严重依赖海量的样本数据和高性能的计算能力，以无人驾驶技能的AI训练为例，一天采集的数据接近P 级，如果采用传统的硬盘存储和普通CPU来处理，则至少需要 1年的时间才可能训练完成，几乎不可行。为了提升 AI数据处理的效率，存储和计算领域正在发生革命性的变化。存储介质从机械硬盘（HDD）演进到闪存盘（SSD），来满足数据的实时存取要求，介质时延降低了不止100倍；为了满足数据高效计算的诉求，业界已经在采用GPU甚至专用的AI芯片，处理数据的能力提升了100倍以上。随着存储介质和计算能力的大幅提升，在高性能的数据中心集群中，当前网络通信时延成为性能进一步提升的瓶颈，通信时延在整个存储E2E时延中占比从10%跃迁到60%以上，也就是说，宝贵的存储介质有一半以上的时间是空闲通信等待；计算瓶颈也类似，如某语音识别训练，每次迭代任务时长为650ms700ms，通信时延为400ms，也就是说，昂贵的处理器也有一半时间在等待模型参数的通信同步。另外，每次训练任务需要迭代百万次，通信时延的增长也放大了百万倍。总的来说，随着存储介质和计算处理器的演进，通信时长占比激增到50%以上，阻碍了计算和存储效率的进一步提升； 只有将通信时长降低到与计算和存储接近，才能消除木桶原理中的“短木板”，推动计算和存储的性能得到有效提升。计算和存储变革以提升数据处理的效率，而通信成为制约因素1.2AI Fabric, 面向AI时代的智能无损数据中心网络 2图2：网络通信成为系统性能的短木板存储HDD计算CPU网络通信计算GPU存储SSD网络通信2从TCP到RDMA跨越式变迁，对网络提出新诉求伴随着AI的热潮 ，深度学习服务器集群涌现，以及各种SSD等高性能新型存储介质的发展，对通信时延提出了更高的要求（us级）。服务器内部通信协议栈变革首当其冲，传统的TCP/IP协议栈已经不能满足高性能系统的要求。传统TCP/IP网络虽然经过30年的发展技术日臻成熟，但与生俱来的技术特征限制了AI计算和分布式存储的应用。根据某知名互联网厂商的测试数据， 采用RDMA可以将计算的效率同比提升68倍，而服务器内1us的传输时延也使得SSD分布式存储的时延从ms级降低到us级成为可能，所以在最新的NVMe接口协议中，RDMA成为主流的默认网络通信协议栈。因此，RDMA在AI运算和SSD分布式存储追求极致性能的网络大潮中，替换TCP/IP成为大势所趋。RDMA替代TCP/IP成为大势所趋2.1TCP协议栈在接收/ 发送报文时，内核需要做多次上下文切换，每次切换需要耗费5us10us左右的时延，另外还需要至少三次的数据拷贝和依赖CPU进行协议封装，这导致仅仅协议栈处理就带来数十微秒的固定时延，使得在AI数据运算和SSD分布式存储- 微秒级系统中，协议栈时延成为最明显的瓶颈。除了固定时延较长问题，TCP/IP网络需要主机CPU多次参与协议栈内存拷贝。网络规模越大，网络带宽越高， CPU在收发数据时的调度负担越大，导致CPU持续高负载。按照业界测算数据：每传输1bit数据需要耗费1Hz的CPU，那么当网络带宽达到25G以上（满载），对于绝大多数服务器来说，至少1半的CPU能力将不得不用来传输数据。RDMA的内核旁路机制，允许应用与网卡之间的直接数据读写，将服务器内的数据传输时延降低到接近1us 。同时，RDMA 的内存零拷贝机制，允许接收端直接从发送端的内存读取数据，极大的减少了CPU的负担，提升CPU的效率。限制一：TCP/IP协议栈处理带来数十微秒的时延限制二：TCP 协议栈处理导致服务器CPU负载居高不下RDMA规避了TCP 的上述限制，将协议栈时延降低到接近1usRDMA:How it WorksHARDWRERACK 1 RACK 2TCP/IPApplicationBuffer 1Buffer 1Buffer 1Buffer 1Buffer 1Buffer 1Buffer 1Buffer 1HCA HCAApplicationRDMA over InfiniBand orEthernetOS OSNIC NIC1 2KERNELUSERAI Fabric, 面向AI时代的智能无损数据中心网络3图3：RDMA vs. TCP/IP运行原理图总结：RDMA的高效运行，离不开一个0丢包、高吞吐的开放以太网作为承载。而拥塞丢包是传统IP以太网络的基本机制，一旦流量模型复杂出现丢包势必导致吞吐率极低。很多厂家会采用PFC 和ECN 机制来避免丢包提升吞吐率，而现有的RDMA拥塞并且，在分布式架构中，每个服务器的角色都是对等的，同时作为发送端和接收端，也就是说，无法通过增加接收端的端口带宽解决incast突发问题。“大包” 意味着随着分布式计算复杂度的增加，服务器之间交互的消息长度越来越大；如在图像识别的分布式计算中，每次交互的模型达到G 字节大小。对于分布式存储系统，也存在类似的阶段；比如在写阶段，把数据分发到多个存储节点，类似MAP过程；在读阶段，从多个存储节点读取数据，类似REDUCE过程。综上所述，分布式架构造成的incast突发流量和“ 大包” 特征，进一步加剧了网络拥塞。变化1：Incast流量特征变化2：“大包”交互AI Fabric, 面向AI时代的智能无损数据中心网络5ClientSwitchServersData Block1234Server RequestUnit(SRU)1234图6：分布式架构流量模型示意无论是应用分布式架构，还是RDMA通信效率的角度，均呼吁数据中心网络发生变革。从2000年以来，数据中心网络带宽已经从100Mb/s提升到100Gb/s，带宽增长了1000倍，摩尔定律支撑了带宽的增长，网络带宽享受着摩尔定律带来的福利，但由于存在网络拥塞，单纯的增加带宽并不能提升应用性能，网络变革的方向正在从带宽转向时延，这是一个巨大的飞跃，既是AI时代高效数据处理的需求，也是IP网络技术发展的必由之路。所谓时延不是指网络轻负载情况下的单包测试时延，而是指满负载下的实际时延，即流完成时间。详细分析网络时延构成可分为：静态时延和动态时延两类。静态时延包括数据串行时延、设备转发时延和光电传输时延。这类时延由转发芯片的能力和传输的距离决定，而这类时延往往有确定的规格，目前业界普遍为ns级或者亚us级，在网络总时延占比小于1%。当前个厂家宣称的芯片转发时延达到几百纳秒，就是指静态单包时延；但真正对于网络性能影响比较大的是动态时延，占比超过99%。动态时延包括内部排队时延和丢包重传时延，这类时延由网络拥塞和丢包引起。AI时代流量在网络中的冲突越来越剧烈，报文排队或者丢包成为常态，一旦发生则时延往往达到亚秒级，所以低时延网络的关键在于低动态时延。动态时延强调是单流时延或者多流时延；也就是说，一条流必然包括多个包，流的完成时间取决于最后一个包的完成时间；即任何一个包被拥塞，都会导致流的完成时间增大；而对于分布式架构，一个任务包括多流，任务完成时间取决于最后一条流的完成时间，即任何一个流被拥塞，都会导致任务完成时间增大；为了满足AI时代的数据高效处理诉求，应对分布式架构挑战，0丢包、低时延、高吞吐成为下一代数据中心网络的三个核心诉求。数据中心网络变革方向：0丢包、低时延、高吞吐3.2数据串行时延 + 光电传播时延 + 设备转发时延 + 内部排队时延 + 丢包重传时延网络总时延1ns/B(10G) 5ns/m 500ns静态时延动态时延0ms 0 秒AI Fabric, 面向AI时代的智能无损数据中心网络 6图7：网络端到端时延组成4AI Fabric重构数据中心网络，AI时代数据存储和处理效率提升2540%华为抓住AI时代数据中心RDMA代际切换机遇，创新地打造了下一代智能无损低时延的数据中心网络解决方案AI Fabric，依靠两级AI智能芯片和独特的智能拥塞调度算法，实现RDMA业务流的零丢包、高吞吐和超低时延，加速AI时代的计算和存储效率，最终获得专网的性能、以太网的价格，整体ROI达到45倍，为未来的DC构建一个统一融合的高效数据中心网络。“0丢包”，“低时延”和“高吞吐”是AI Fabric的三个核心特征；区别于业界通用的无损网络技术，华为的AI Fabric能够同时在这三个指标达到最优，而不是部分满足。通用的无损网络的拥塞控制算法DCQCN，需要网卡和网络进行协作，每个节点需要配置数十个参数，全网的参数达到组合达到几十万；为了简化配置，只能采用通用的配置，导致针对不同的流量模型，无法同时满足这三个核心指标。AI Fabric独创算法，保证0丢包的基础上实现吞吐最高，时延最低4.1我们知道，这三个核心指标是互相影响，有跷跷板效应，同时达到最优有很大的挑战：同时满足“0丢包”，“低时延”和“高吞吐”，背后的核心技术是拥塞控制算法。会抑制带宽，导致超低吞吐，反而增加了大流的传输时延；0丢包意味着降低交换机队列排队，导致低吞吐；低时延意味需要保持链路高利用率，会导致交换机的拥塞排队，导致小流的“高时延”；高吞吐AI Fabric, 面向AI时代的智能无损数据中心网络7面对动态流量和海量参数挑战，华为一方面投入研究团队分析各种应用，提炼出流量模型特征；另一方面通过在交换机集成AI芯片（华为昇腾），实时采集流量特征和网络状态，基于AI算法，本地实时决策并动态调整网络参数配置，使得交换机缓存被合理高效利用，实现整网0丢包。同时，全局部署的智能分析平台FabricInsight，基于全局采集到的流量特征和网络状态数据，结合AI算法，对未来的流量模型进行预测，从全局的视角，实时修正网卡和网络的参数配置，以匹配应用的需求。据权威第三方测试ENTAC测试结论，AI Fabric可以在HPC场景下最高降低44.3%的计算时延，在分布式存储场景下提升25%的IOPS能力，所有场景保证网络0丢包。从商业价值角度看，AI Fabric给存储带来25%的IOPS性能提升，相当于同性能下存储投资减少25%。以512个节点组成的分布式存储系统为例，采用AI Fabric意味着384个存储节点即可获得采用传统网络512个存储节点的IOPS性能。综合测算，存储CAPEX降低的收益与AI Fabric的投资相比，至少可带来45倍的ROI收益率。综上所述，数据中心投资中网络占比仅10%左右，相对服务器/存储的投资（占比85%），有10倍的杠杆效应，撬动服务器和存储投资的大幅降低；根据AI Fabric可以带来25%的存储性能提升，40%的计算效率提升，将带来数十倍的（ROI）能力。AI Fabric加速AI时代数据计算和存储的效率，带来45倍的ROI4.2AI FabricInvestmentReturn45xROICAPEX降低25%AI Fabric许可费用VIQ：虚拟输入队列设备内部流控，解决设备内部丢包、控制尾部时延动态ECN：动态拥塞水线定时采集流量特征，基于定制的算法，找到合适该流量特征的ECN参数Fast CNP：快速拥塞反馈拥塞标记后即刻产生CNP报文，通过报文原先入口发送给发送端，以第一时间降低流速，减轻缓存拥塞25G/100G/400G组网，独创拥塞调度算法25G/100G/400G组网，独创拥塞调度算法100G接入25G接入400G核心反压商业网卡FabricInsight全网调度AI Fabric, 面向AI时代的智能无损数据中心网络 8图8：AI Fabric独创调度算法图9：AI Fabric商业价值示意
