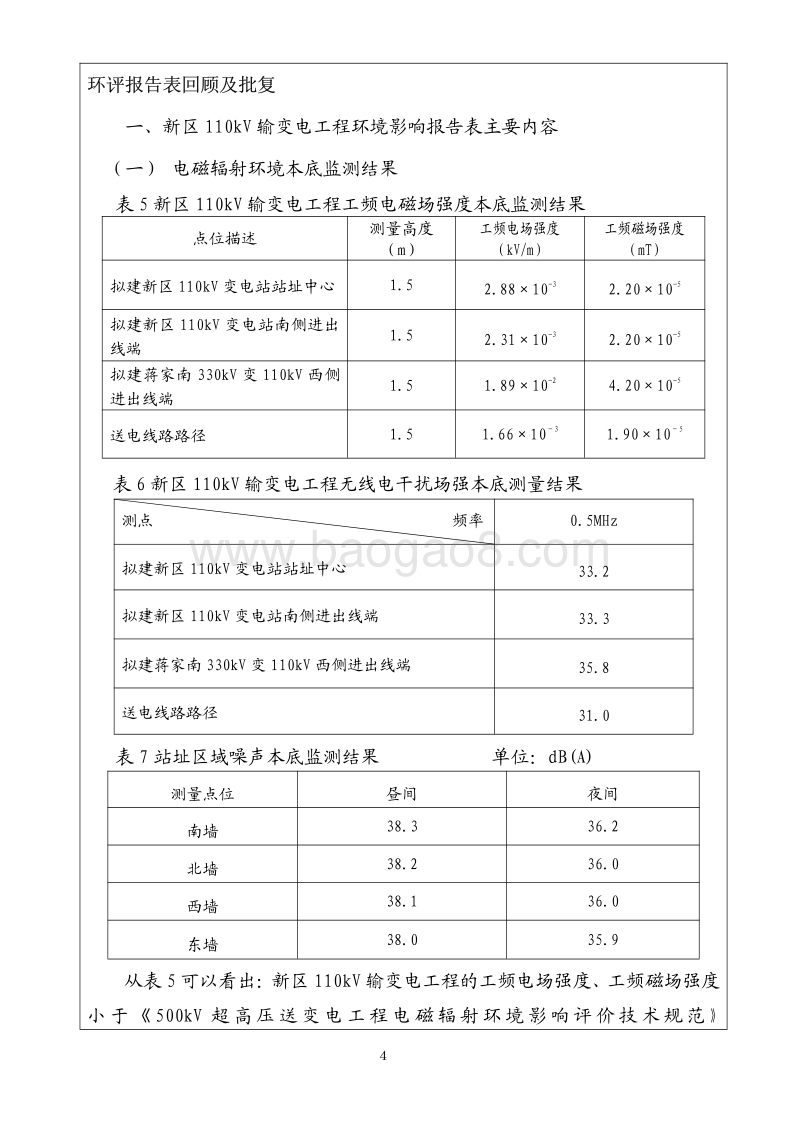

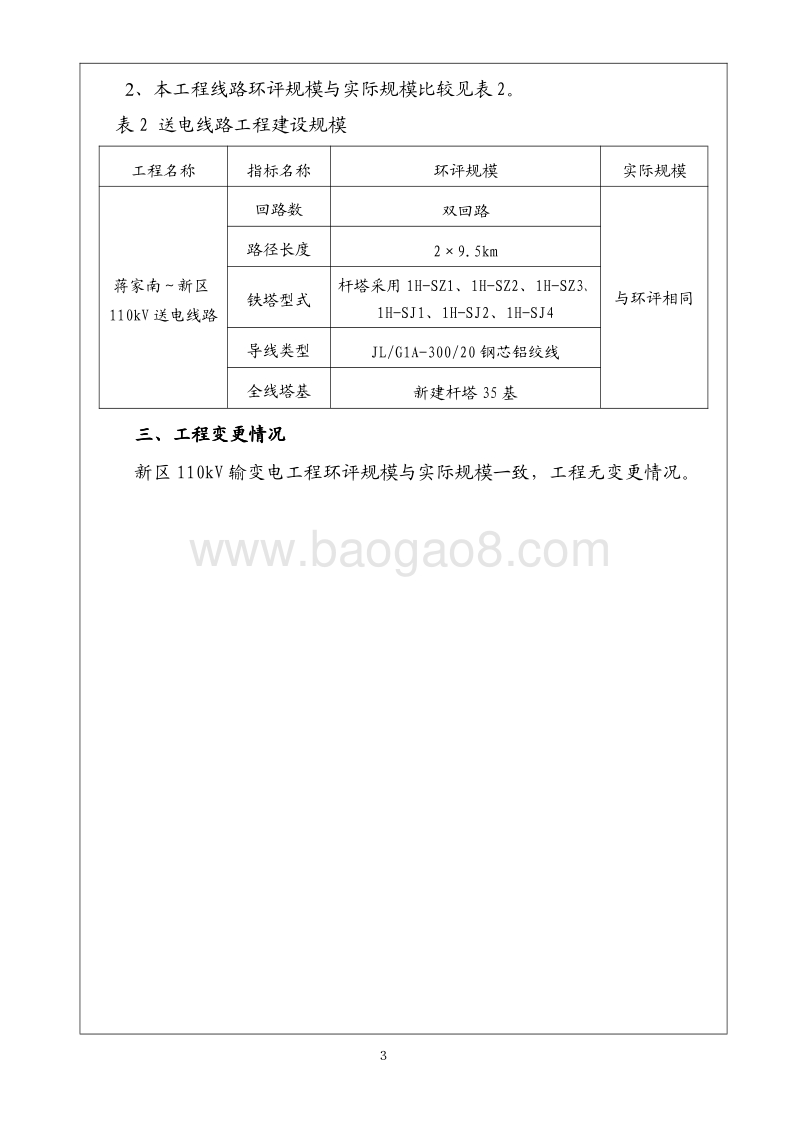

建设项目名称 新区 110kV输变电工程建设单位名称 国网 宁夏电力公司 宁东 供电公司建设项目主管部门 国网 宁夏电力公司建设项目性质 新建 改扩建 技术改造额定电压 110kV环评时间 2011年 8月投入试生产时间 2013年 1月 5日 现场监测时间 2013年 1月 5日环 评 报 告 表 审 批 部 门 宁夏 回族 自治 区环 境保 护 厅 环 评 报 告 表 编 制 单 位 宁 夏 辐 射 环 境 监 督 站环保设施设计单位 宁 夏 先 科 电 力 设 计 咨 询 有 限 公 司 环保设施施工单位 宁 夏 送 变 电 工 程 公 司验收监测依据1、 中华人民共和国国务院令第 253号 建设项目环境保护管理条例 （ 1998年 ） ；2、 国家环境保护总局第 13号令 建设项目竣工环境保护验收管理办法 （ 2002年 ） ；3、国家 环境保护 局第 18号令电磁辐射环境保护管理办法 （ 1997年 ） ；4、 国家 环境保护 总局环发 200038号文 关于建设项目环境保护设施竣工验收监测管理有关问题的通知 ；5、 宁 夏 辐 射 环 境 监 督 站 新 区 110kV输 变 电 工 程 环 境 影 响 报 告 表 （ 2011年 8月 ） ；6、 宁夏回族 自治区环境保护厅对 新区 110kV输变电工程环境影响报告表的审批意见 （ 2011年 10月 27日 ） ；7、 宁夏先科电力设计咨询有限公司 新区 110kV输变电工程 施工图设计说明书 ;8、建设单位提供的相关资料。验收监测标准 及方法 1、 500kV超 高 压 送 变 电 工 程 电 磁 辐 射 环 境 影 响 评 价 技 术 规 范 （ HJ/24-1998）2、 高压交流架空送电线无线电干扰限值 （ GB15707-1995）3、 高 压 交 流 架 空 送 电 线 路 、 变 电 站 工 频 电 场 和 磁 场 测 量 方 法 （ DL/T988-2005）4、 高压架空输电线 、 变电站无线电干扰测量方法 （ GB7349-2002）5、 输变电工程电磁环境监测技术规范 （ DL/T334-2010）6、 建 设 项 目 竣 工 环 境 保 护 验 收 技 术 规 范 -生 态 影 响 类 (HJ/T394-2007)7、 工业企业厂界环境噪声排放标准 （ GB12348 2008）工程概况及规模：一、工程概况 一、工程概况 一、工程概况 一、工程概况 1、 新区 10kV变电站新 区 10kV变 电 站 位 于 银 川 市 宁 东 镇 境 内 ， 本 期 新 建 主 变 压 器 为150MVA， 10kV进 线 1回 ， 35kV出 线 3回 ， 10kV出 线 4回 ， 电 压 等 级10/35/10kV， 占地面 积 0.6198hm2。2、 蒋家南新区 10kV送电线路线路起始于 蒋家南 30kV变电站 10kV构架，终止于新区 10kV变电站 ，全线采用同塔双回路架设 ， 线路全长 2 9.5km， 曲折系数 1.35。 共建杆塔 35基，其中直线塔 27基，耐张塔 8基。二、工程规模 二、工程规模 二、工程规模 二、工程规模 1、 新区 10kV变电站环评规模与实际规模比较见表 1。表 1新区 变电站环评规模与实际规模比较项目名称 指标名称 环评规模 实际规模新 区 110kV变电站主变压器 150MVA与环评相同110kV进线 1回35kV出线 3回10kV出线 4回无功补偿 1（ 3+4.8） Mvar站址总用地面积 0.6198hm22、 本工程线路环评规模与实际规模比较见表 2。表 2送电线路工程建设规模工程名称 指标名称 环评规模 实际规模蒋家南新区110kV送电线路 回路数 双回路 与环评相同路径长度 2 9.5km铁塔型式 杆塔采用 1H-SZ1、 1H-SZ2、 1H-SZ3、1H-SJ1、 1H-SJ2、 1H-SJ4导线类型 JL/G1A-300/20钢芯铝绞线全线塔基 新建杆塔 35基三 三 三 三 、工程变更情况 、工程变更情况 、工程变更情况 、工程变更情况新区 10kV输变电工程环评规模与实际规模一致，工程无变更情况。环评报告表回顾及批复一、 新区 10kV输变电工程环境影响报告表主要内容（一） 电磁辐射环境本底监测结果表 5新区 10kV输变电工程 工频电磁场 强度 本底 监测结果点位描述 测量高度 （ m） 工频电场强度 （ kV/m） 工频磁场强度 （ mT）拟建新区 110kV变电站站址中心 1.52.88 10-32.20 10-5拟 建 新 区 110kV变 电 站 南 侧 进 出线端 1.52.31 10-32.20 10-5拟 建 蒋 家 南 330kV变 110kV西 侧进出线端 1.51.89 10-24.20 10-5送电线路路径 1.51.66 10 3 1.90 10 5表 6新区 10kV输变电工程 无线电干扰 场强 本底测量结果测点 频率 0.5MHz拟建新区 110kV变电站站址中心 33.2拟建新区 110kV变电站南侧进出线端 33.3拟建蒋家南 330kV变 110kV西侧进出线端 35.8送电线路路径 31.0表 7站址区域噪声本底监测结果 单位： dB(A)测量点位 昼间 夜间南墙 38.336.2北墙 38.236.0西墙 38.136.0东墙 38.035.9从表 5可以看出 ： 新区 10kV输变电工程 的工频电场强度 、 工频磁场强度小 于 50kV超 高 压 送 变 电 工 程 电 磁 辐 射 环 境 影 响 评 价 技 术 规 范 （ HJ/T24-198）规定的 4kV/m和 0.1mT限值。从表 6可以看出 ： 新区 10kV输变电工程 的无线电干扰 场强 小于 高压交流 架 空 送 电 线 无 线 电 干 扰 限 值 （ GB1570-195） 规 定 的 0.5MHz时 46dB（ V/m）的限值。 从表 7可以看出：变电站站址 昼间和夜间噪声小于 声环境质量标准 （ GB3096-208） 2类标准 ,即昼间 60dB(A)，夜间 50dB(A)。（二 ） 、污染防治措施1、电磁环境污染防治措施（ 1）变电站电磁环境污染防治措施新区变电站围墙 、 二次设备室为钢筋混凝土结构的建筑物 ， 可以屏蔽高压电气设备产生的电磁辐射；采用户外 GIS屋外配电装置可减少产生的电磁辐射 ； 带电体周围良好的接地措施也进一步减弱了电磁辐射水平 ； 高压设备合理布置 ， 通过距离衰减 ， 以减小站区围墙外的电磁辐射强度及无线电干扰 。 变电站运行时，其电磁辐射对环境的影响小于标准限值。 （ 2）送电线路电磁环境污染防治措施导线的选择：为了减少电晕（无线电干扰 ） ，可以通过控制导线截面来实现 ， 本 工 程 采 用 JL/G1A-30/20导 线 ， 其 截 面 积 为 30m2， 可 以 有 效 减 少 电晕。 导线对地的距离 ： 确保送电线路对地面和交叉跨越的最小垂直距离满足 表8要求：表 8送电线路对地面和交叉跨越的最小垂直距离序号 跨越物名称 最小垂直距离（ m）1 非居民区 6.02 交通困难地区 5.03 电力线路 3.04 公路 7.05铁路（标准轨、电气轨） 7.5、 1.5（ 3） 在线路路径走向的选择中尽可能减少对生态环境的破坏 ， 满足规程对现有或规划设施的安全距离的要求，保证线路安全运行。 2、水环境污染防治措施变电站有一名门卫 ， 产生的生活污水量少 ， 不外排 ， 不会对环境产生影响 。3、固体废物污染防治措施当主变压器发生事故或重大故障时 ,变压器可能有极少量的漏油，油排至事故油池（钢筋混凝土基础）储存。废的蓄电池由有资质的单位回收。 4、声环境污染防治措施选用低噪声主变压器 ， 采取该措施后 ， 并综合考虑围墙的隔声以及距离衰减等因素，经预测厂界噪声可达标。 （三 ） 、环境影响评价主要结论1、 工 频 电 场 强 度 低 于 4kV/m的 标 准 限 值 。 （ 50kV超 高 压 送 变 电 工 程 电磁辐射环境影响评价技术规范 （ HJ/T24-198） ）2、 工 频 磁 场 强 度 低 于 0.1mT的 标 准 限 值 。 （ 50kV超 高 压 送 变 电 工 程 电磁辐射环境影响评价技术规范 （ HJ/T24-198） ）3、 无线电干扰测值低于 0.5MHz时 46dB（ V/m） 的限值 。 （ 高压交流架空送电线无线电干扰限值 （ GB1570-195） ） 。4、 噪声 ： 项目的主要噪声源为变压器 ， 运行期间变电站边界外 1m处 达到了工业企业厂界噪声排放标准 （ GB12348-208） 2类标准。5、水环境影响： 变电站内有一名门卫，产生的生活污水量少，不外排，不会对环境产生影响。6、固体废物影响 ： 变电站固体废物为生活垃圾及废旧的蓄电池，生活垃圾定期委托环卫部门清运。 报 废的免维护蓄电池由有资质的单位回收。7、事故状况下变电站断路器自动跳闸，实现事故线路自动断电，事故不会对周围环境产生电磁辐射及噪声影响。变压器发生事故或重大故障时 ， 可能会有极少量的漏油 。 工程建设时已考虑将油全部回收的措施。 二、环评批复要求 宁夏回族自治区环境保护厅关于 国网 宁夏电力公司 宁东 供电公司 新 区 10kV输变电工程环境影响报告表审批要求（宁环表【 201】 136号）如下：（一）项目建设应重点做好以下工作： 1、 落实施工期的各项生态保护及恢复措施 。 建设单位合理组织工程施工 ，严格按设计的基础占地面积 、 基础型式等要求开挖 ， 划定施工作业区 ， 弃土 、弃渣及建筑垃圾及时处理，施工结束，对施工临时占地区域及时清理、恢复生态植被。 2、变电站设计中优先选用低噪声设备、合理布置电气设备，确保厂界噪声 符合 工业企业厂界环境噪声排放标准 （ GB12348-208） 2类要求。加强变电站内各种高压电气设备的管护 ， 确保变电站正常运行 ， 杜绝事故发生。变电站新建事故集油池用于贮存变压器发生事故或重大故障时产生的 变压器漏油，油回用。 3、合理选择导线，控制导线表面场强、起晕电压、地面场强和无线电干扰 ； 送电线路对地面和交叉跨越的最小垂直距离满足 10-750kV架空输电线路设计技术 规范 （ GB/5045-201）规定，送电线路工频电磁场强度、无线电干扰值低于 4kV/m， 0.1mT、 46dB( V/m)的标准限值。4、运行期设置安全警示标志，加强线路安全巡视，定期进行监测，加强环保宣传。（二）项目竣工须向我厅申办项目竣工环保验收手续。 （三）本批复仅限于环评表确定的建设内容，项目的性质、规模、站址、线路路径发生重大变动时，应当重新报批项目的环境影响评价文件。 （四）自治区辐射环境监督站负责该项目环境保护监督检查工作。环境管理及污染防治措施落实情况调查一、 环境管理实施情况1、 施工期已采取的环境管理与监督本工程的主体监理单位是 宁夏恒安建设监理咨询有限公司 ， 对施工中的每一道工序都严格检查 确保 满足环保要求，并不定期对施工点进行监督抽查 ， 并在施工期间采取了以下环境管理措施： （ 1）制定变电站和输电线路工程施工中的环保计划，负责施工过程中各项环保措施实施的监督和日常管理。（ 2）收集、整理、推广和实施工程建设中各项环境保护的先进经验和技术。 （ 3）加强对施工人员的素质教育，要求施工人员在施工活动中应遵循环保法规 ， 不得在施工现场敲打钢管 、 钢模版 ， 不得用高音喇叭进行生产指挥 ，提高全体员工文明施工的认识和能力。 （ 4）负责日常施工活动中的环境管理工作，做好变电站站址区域和送电线路走廊附近区域的环境特征调查。 （ 5）施工单位在施工工作完成后的植被恢复，水保设施、环保设施等各项保护工程同时完成。 （ 6） 工程竣工后 ， 将各项环保措施落实完成情况上报工程建设主管部门 。（ 7）项目建成后已提交了试运行及竣工环保验收申请。2、运行期已采取的环境管理与监督项目竣工投运后 ， 根据工程建设地区的环境特点 ， 宁夏电力公司 宁东 供电公司设立了相应管理部门，配备相应专职人员，负责所有项目运行期间的环 境管理工作。在运行期间实施以下环境管理的内容：（ 1） 贯彻执行国家和地方的各项环保方针 、 政策 、 法规和各项规章制度 ，制定和实施各项环境管理计划。 （ 2）建立工程档案系统，收集整理各工程设计资料、施工资料、项目环评文件及批复、工程立项资料、项目竣工验收资料等。（ 3）定期检查环保治理设施运行情况，及时处理出现的问题，保证环保治理设施的正常运行。 （ 4）建立输电线路巡查制度，保护生态环境不被破环，保证生态保护与工程运行相协调。（ 5）协调配合上级环保主管部门进行环境调查、生态调查等活动。（ 6）对项目运行的有关人员进行环境保护知识和政策方面的培训，加强环保宣传工作，增强环保管理的能力，减少运行产生的不利环境影响。具体 的环保管理内容包括 ： 中华人民共和国环境保护法 、 建设项目环境保护管理条例 、 电力设施保护条例 、 声环境质量标准等有关的国家、地方标准和规定。 （ 7）按照国家电网公司要求，定期开展环保宣传工作，减少因不理解而导致的电磁环境、噪声等投诉。二、环境污染防治措施实施情况 1、环境评价中所要求的环保措施与实际环保措施落实情况对比工程的设计文件、环境影响报告表及批复文件均提出了相关的环保建议和措施 ， 为核实工程施工期和运行期的环境保护措施的实际落实情况 ， 我们进行了现场调查了解 ， 结合环境影响报告表具体措施进行了对比 ， 具体对比结果见表 9表 1：表 9设计阶段环保措施落实情况对照表环境问题 环保措施 实际情况选址 选线 1、 在 路 径 选 择 阶 段 应 取 得 线 路 经 过 地区规划部门 、 国土部门等单位的同意 ， 并取得相关协议 ， 输电线路在规划部门划定的线路走廊内建设。 2、 充 分 听 取 政 府 部 门 、 环 保 部 门 、 规划部门 、 城建部门的意见 ， 优化设计 ， 以减少项目建设对环境影响。 3、 尽 量 避 开 乡 镇 规 划 区 、 无 线 电 导 航台等环境敏感点 ， 并尽量选择离这些敏感点较远的方案，减少项目建设对其的影响。1、 选 线 阶 段 取 得 了 相 关单位的同意 ， 在规划走廊内建设线路。 2、 听 取 了 政 府 等 相 关 部门的意见，并进行设计优化 。3、 线 路 评 价 范 围 内 无 居民 、 无线电导航台 、 雷达站等环境敏感点。电磁 环境1、变电站变电站采用户外 GIS屋外配电装置 ， 有效屏蔽电磁辐射 。 变电站围墙 、 二次设备室为钢筋混凝土结构的建筑物 ， 可以屏蔽高压电气设备产生的电磁辐射 ； 带电体周围良好的接地措施也进一步减弱了电磁辐射 ； 高压设备合理布置 ， 通过距离衰减 ， 以减小所区围墙外的电磁辐射强度及无线电干扰。 2、送电线路a、订货时可要求提高导线表面的加工精度 ， 采用 JL/G1A-300/20钢芯铝绞线减少电晕； b、 线路设计严格执行 110-750kV架空输电线路设计规范 （ GB/50545-2010） ，尽量优化设计，使对环境的影响降到最小。1、 变 电 站 采 用 GIS综 合自动化变电站 ， 具有占地面积小 、 技术性能优良 、 开断容量大 、 维护工作量小 、 有效屏蔽电磁辐射 等 优 点。2a、 送 电 线 路 采 用JL/G1A-300/20钢 芯 铝 绞 线 减少电晕 ； 线路设计严格执行了有关设计规程。 b、线路发生交叉跨越时 ，已留有足够的净空距离。 本次现状监测结果表明 ，变 电 站 周 围 及 线 路 沿 线 的 电磁 环 境 均 满 足 相 应 推 荐 限 值要求。表 10施工期环保措施落实情况对照表类别 环保措施 实际情况固体 废物 1、 变电站产生的施工垃圾等应及时清运到垃圾堆放场。 2、 送电线路施工产生的垃圾应及 时 运 走 ， 避 免 长 期 堆 放 。 施 工 废物 如 水 泥 袋 、 剩 余 的 砂 石 料 、 破 损的 绝 缘 子 及 剩 余 的 线 头 等 及 时 妥 善处理。 施 工 过 程 中 产 生 的 施 工 垃 圾 定 点收集后 ， 集中送往环卫部门指定的垃圾处理场； 施工结束后及时清理现场 ， 余土作为塔基防渗土 。 施工结束后做到了工完、料尽、场地清。 经调查 ， 变电站周围及沿线无施工废物堆放。生态 保护1、 制定环境管理 、 监理制度及任务。 2、 塔基开挖土石方优先回填利用 ， 减少弃渣量 ， 不能回填利用的 ，应 选 择 弃 渣 场 堆 放 ， 必 要 时 还 应 该采取挡土墙等措施 ， 防止水土流失 。3、 变 电 站 建 成 后 ， 站 内 空 闲 场地 及 屋 外 配 电 装 置 区 空 闲 场 地 硬化，变电站内所有道路固化处理。 4、 牵 张 场 临 时 进 场 道 路 在 施 工结 束 后 如 无 使 用 要 求 ， 应 恢 复 原 有植被。1、 成 立 建 设 指 挥 部 ， 由 建 设 单 位组织监理单位 、 施工单位共同完成本工程的环境管理工作。 2、 在 各 项 基 础 施 工 中 ， 按 设 计 要求施工 ， 严格控制施工作业范围 ， 不突破征地红线施工 ， 不碾压 、 破坏周边植被 。 开挖出的土石方就近选择可靠的地方堆放 ， 并与地表隔离 ， 对于场地狭窄的塔位采取挡土措施 ， 以防土石方滑落或 被 雨 水 冲 刷 ， 材 料 运 输 利 用 原 有 道路 ， 材料堆放与地表隔离 ， 施工结束后及时清理现场，播撒草籽，恢复植被 。余土作为塔基防渗土 。 工程结束后做到了工完、料尽、场地清。 3、 经调查 ， 变电站周围设置了护坡 ，站内采取了固化 、 硬化等措施降低水土流失。线路塔基周围植被生长良好 ， 施工临时占地已恢复原有土地功能。4、 经过现场调查可知 ， 临时占地已平整并恢复植被。施工 扬尘 应 采 取 有 效 措 施 ， 防 止 施 工 扬尘 对 环 境 的 影 响 ， 在 干 燥 天 气 条 件下 ， 应 对 施 工 道 路 及 开 挖 作 业 面 定期洒水，抑制扬尘。 调查可知 ， 工程施工时主要采用商用混凝土。开挖出的土方集中堆放 ， 洒水 、 拍实压方使用密目网覆盖 。 施工车辆出站时均冲洗汽车轮胎 ， 防治泥尘污染公用道路 。 对施工道路及施工场地定时洒水 、 喷淋 ， 避免刮风出现扬尘对周围环境的影响。施工 废水 杜 绝 在 此 期 间 各 种 污 水 的 无 组 织 排放。 变电站 施工时设置了二级沉淀池 ，将清洗搅拌站的废水排入沉淀池 ， 待沉淀澄清后用于场地洒水降尘 ， 沉淀物定期清掏 ， 集中处置 。 线路塔基施工时均使用商用混凝土，不产生施工废水。施工 噪声 施 工 时 尽 量 选 用 低 噪 声 的 施 工设 备 ， 有 效 缩 小 施 工 期 间 噪 声 影 响范 围 等 。 施 工 活 动 主 要 集 中 在 白 天进 行 ， 夜 间 一 般 不 进 行 高 噪 声 施 工作业。 调查可知 ， 施工时选用了低噪声设备 ， 对发出噪声较大的机械 ， 安装消声器或采取封闭隔离的措施 ； 将冲击性大并 伴 有 强 烈 震 动 的 施 工 安 排 在 白 天 进行 ， 夜间停止施工 。 现场金属材料的装卸做到轻拿轻放 。 经调查 ， 施工期间未出现施工噪声对环境的影响。环境 管理 1、 贯 彻 执 行 国 家 的 各 项 环 保方针 、 政策 、 法规和各项规章制度 。2、 制 定 工 程 施 工 中 的 环 保 计划 ， 负 责 施 工 过 程 中 各 项 环 保 措 施实施的监督和日常管理。 3、 收集 、 整理 、 推广和实施工程 建 设 中 各 项 环 境 保 护 的 先 进 经 验 1、 建 设 单 位 成 立 了 环 境 保 护 管 理小 组 ， 加 强 施 工 期 环 境 保 护 的 管 理 工作 ， 并对施工单位在工程施工过程中进行环境管理、检查和监督。 2、 开 工 前 组 织 全 体 施 工 人 员 认 真学习 新区 110kV输变电工程 环境影响和技术。 4、 组织施工人员进行施工活动中应遵循的环保法规 、 知识的培训 ，提 高 全 体 员 工 文 明 施 工 的 认 识 和 能力。 5、 负责日常施工活动中的环境监 理 工 作 ， 做 好 工 程 用 地 区 域 的 环境特征调查。 6、 在施工计划中应适当计划设备 及 运 输 道 路 以 避 免 影 响 当 地 环境 ， 施 工 中 应 考 虑 保 护 生 态 和 避 免水 土 流 失 ， 合 理 组 织 施 工 以 减 少 占用临时施工用地。 7、 做好施工中各种环境问题的收集、记录、建档和处理工作。报告表 、 环境保护法 等相关环保方面的法律 、 法规 ， 加强施工人员环保教育和培训 ， 增强环保观念 ， 提高文明施工和环境保护的意识。 3、 加强施工现场及生活区的管理 。4、 施 工 结 束 后 各 种 资 料 及 时 进 行了归档处理。表 1运行期环保措施落实情况对照表类别 环保措施 实际情况固体废物 1、 产 生 的 固 体 废 物 为 报 废的免维护的蓄电池 ， 由有资质的单位回收。 2、 变 电 站 建 设 事 故 油 池 用于 贮 存 变 压 器 发 生 事 故 或 重 大故障时产生的变压器漏油。 1、 变电站无人值守 ， 仅有一名门卫 ，产生生活垃圾集中收集定期委托环卫部 门 清运 。免维护蓄电池使用寿命 8-12年，目前无报废免维护蓄电池产生。 2、变电站设置了变压器事故油池 ,油池采用双层防水技术 、 抗渗混凝土，确保 废变压器 油不渗露， 变压器 油池容积为 20m3， 满足变电站运行的环保要求 。 经调查，工程自 安装 带电运行以来无环境风险事故发生 ，若产生废变压器油 、 报废 免维护蓄电池 （ 使用寿命 8-12年 ） ，交由有资质危废部门处理。生态治理和 水土流失 通过及时恢复 、 植被保护和恢复等措施 ， 可以减免工程带来的不利影响和水土流失。 变 电站 周围 设置了 护坡 ， 站内采取了固化、硬化等措施降低水土流失。 线路塔基周围植被生长良好，施工临时占 地已恢复原有土地功能，工程在施工期 采取了有效的生态保护和水土保持措 施 。 经调查，工程施工对周围环境的影响已经基本消除。噪声 主变压器选用低噪音 、 低损耗的自冷式有载调压变压器 ， 安装在站区中央 ， 变电站采用实体围墙。 主变压器选用低噪音、低损耗的 自冷 式有载调压变压器 ； 主变布置在站区中间 ； 采用实体围墙以达到进一步隔声 、降噪的作用。现状监测结果表明，变电 站 周围厂界噪声 满足 标准限值 。水环境 变电站内有一名门卫 ， 产生的生活污水量少 ， 不外排 ， 不会对环境产生影响。 变电站内无人值守，仅有一名门卫 ，洗 漱 用 水 自 然 蒸 发 消 耗 ， 旱 厕 委 托 环 卫 部门定期清掏。环境管理和 监督1、 制 定 和 实 施 各 项 生 态 环境监督管理计划。 2、 建 立 生 态 环 境 现 状 数 据档案及生态信息网络 ， 并定期向当 地 环 境 保 护 行 政 主 管 部 门 汇报。3、 定 期 巡 查 线 路 各 段 ， 特别注意保护环境保护对象 ， 保护生态环境不被破坏 ， 保证保护生态与工程运行相协调。 4、 协 调 配 合 上 级 环 保 主 管部门所进行的环境调查 ， 生态调查等活动。1、 国 网 宁 东 供 电 公 司 已 建 立 健 全 环保 管 理 机 构 ， 组 织 工 程 的 环 保 竣 工 验 收工 作 ， 加 强 对 环 保 设 施 的 维 护 和 日 常 管 理。 2、 建立报废免维护蓄电池档案 ， 各阶段环保工作资料均已成册归档。3、定期巡线，加强工程巡查工作 ，对 生 态 环 境 破 坏 行 为 及 时 上 报 ， 保 证 生 态保护与工程运行相协调。 4、 积极配合上级环保主管部门的调查工作。电磁环境1、变电站变电站 采用户 外 GIS组合电器 、 二次设备室为钢筋混凝土结构的建筑物 ， 可以屏蔽高压电气设备产生的电磁辐射 ； 带电体周围良好的接地措施也进一步减弱了电磁辐射 ； 高压设备合理布置 ， 通过距离衰减 ， 以减小所区围墙外的电磁辐射强度及无线 电干扰。 2、送电线路A、 导线的选择：采用JL/G1A-300/20钢芯铝绞线减少电晕。 b、导线对地的距离：确保导线跨越非居民区时对地面 的最小垂直距离大于 6m。1、 变电站采用了 GIS综合自动化系统 。 变电站采用实体围墙 、 主控室 、 35kV配 电 室 等 为 钢 筋 混 凝 土 结 构 的 建 筑 物 ， 屏 蔽 高 压 电 气 设 备 产 生 的 电 磁 辐 射 ； 带 电 体 周 围 良 好 的 接 地 措 施 也 进 一 步 减 弱 了 电 磁 辐 射 ； 高 压 设 备 合 理 布 置 ， 通 过距 离 衰 减 ， 减 小 了 站 区 围 墙 外 的 电 磁 辐 射强度及无线电干扰。 2、 线路采用 JL/G1A-300/20钢芯铝绞线减少电晕。 现 状 监 测 结 果 表 明 ， 变 电 站 周 围 及线 路 沿 线 的 电 磁 环 境 均 满 足 相 应 推 荐 限值 要 求 。 导 线 跨 越 非 居 民 区 时 对 地 面 的最小垂直距离为 12.3m。表 12环评批复文件要求落实情况对照表 环评 意见 落实情况宁夏回族自治区环境保护厅关于宁夏电力公司 宁东 供电公司 新 区 110kV输变电工程环境影响报告表审批要求 （ 宁环表 【 2011】136号）如下：（一）项目建设应重点做好以下工作：1、落实施工期的各项生态保护及恢复措施。建设单位合理组织工程施工，严格 按设计的基础占地面积、基础型式等要求1、施工过程中严格执行 环境影响 报告表的生态保护措施 。 产生的建筑垃圾收集后进行了集中清运 。 施工结束后及时清理现场 ， 并播撒草籽 ， 恢复植被 ， 余土作为塔基防渗土 。 调查结果表明 ， 站内采取了固化 、 硬化等措施降低水土流失 。 线路塔基周围植被生长良好 ， 施工临时占地已恢复原有土地功能。开挖，划定施工作业区，弃土、弃渣及建 筑垃圾及时处理，施工结束，对施工临时 占地区域及时清理、恢复生态植被。 2、 变电站设计中优先选用低噪声设备 、合理布置电气设备 ， 确保厂界噪声 符合 工业企业厂界环境噪声排放标准 （ GB12348-2008） 2类要求。加强变电站内各种高压电气设备的管护 ， 确保变电站正常运行 ， 杜绝事故发生 。变电站新建事故集油池用于贮存变压器发生事故或重大故障时产生的变压器漏油， 油回用。 3、 合理选择导线 ， 控制导线表面场强 、起晕电压、地面场强和无线电干扰；送电 线路对地面和交叉跨越的最小垂直距离满足 110-750kV架空输电线路设计技术 规范 （ GB/50545-2010）规定，送电线路工频电磁场强度、无线电干扰值低于 4kV/m，0.1mT、 46dB( V/m)的标准限值。4、运行期设置安全警示标志，加强线路安全巡视，定期进行监测，加强环保宣 传。 （二）项目竣工须向我厅申办项目竣工环保验收手续。 （三）本批复仅限于环评表确定的建设内容，项目的性质、规模、站址、线 路路径发生重大变动时，应当重新报批项 目的环境影响评价文件。 （四）自治区辐射环境监督站负责该项目环境保护监督检查工作。2、主变压器选用了低噪音、低损耗的自冷式有载调压变压器 ， 且主变位于站区中央，变电站采用实体围墙等降噪措 施，经监测 新区 110kV变电站厂界外 1m处噪声最大值昼间为 42.6dB（ A） 、夜间40.1dB（ A） ， 低于 工业企业厂界环境噪声排放标准 （ GB12348-2008） 2类标准 ，即昼间 60dB（ A） 、夜间 50dB（ A） 。变电站设置了变压器事故油池 ,事故油池容积为 20m3,并制定了严格的检修操作规程，满足变电站运行的环保要求 。工程自 安装 带电运行以来 ， 无 环境风险 事故发生 ， 若 有 产生变压器漏油 ， 处理后 回用 ； 废变压器油 交由有资质 危废部门处理 。 3、选择的导线型号为 JL/G1A-30/20钢芯铝绞线 ， 经监测 ， 新区 110kV变电站工频电磁场强度最大值分别为 1.84 10 2kV/m、 3.10 10 5mT， 变电站围墙外 20m处， 0.5MHz时，无线电干扰最大值为42.3dB( V/m)， 蒋家南 新区 110kV送电线路工频电场强度 、 磁场强度最大值分别为 5.93 10 1kV/m、 6.10 10 5mT， 档距中央距边导线投影点 20m处， 0.5MHz时，无线电干扰最大值为 38.5dB(V/m)，均低于 4kV/m、 0.1mT和 46dB(V/m)的标准限值。4、工程设置了安全 警示标志，线路定期巡检，进行了验收监测。 5、项目建成后已提交了试运行及竣工环保验收申请。三 、 新区 10kV输变 电工程 环境保护目标调查 情况表 13环境保护目标调查 情况对照表名称 环评阶段 保护目标调查情况 试运行阶段 保护目标调查情况 竣工验收现场检查情况变电站 无环境保护目标 无环境保护目标 变电站西北侧 10m商业区（在建）线路 无环境保护目标 无环境保护目标 无环境保护目标生态影响调查一 、 新区 10kV变电 站工程生态影响调查变电站施工期产生的垃圾已及时清理 。 变电站内地表 、 构架下的空闲场地已被硬化 、 压实或被建筑物占用 。 变电站外进行平整 ， 变电站周围无施工垃圾 ，植被恢复良好。 二 、 10kV送电线路工程生态影响调查1、水土流失防治措施调查送电线路各项基础严格按设计施工 ， 施工结束后及时回填 。 建设单位已按要求对生土和熟土按顺序回填 ， 利于植被恢复 ， 经夯实平整后 ， 不存在弃土问题，少量余土堆存于塔基四脚，作为防渗土。调查发现，塔基下方无弃土 ， 植被生长良好。送电线路塔基周围 不新增 水土流失，也不存在水土流失隐患。2、临时占地调查线路施工结束后 ， 施工用地 、 施工道路等临时占地已被平整且已恢复其原有土地类型 。 从现场调查情况看 ， 临时场地周围未发现施工垃圾 ， 植被生长情况良好。环境影响调查监测与分析一、监测内容 一、监测内容 一、监测内容 一、监测内容 监测离地 1.5m处工频电场强度 、 工频磁场强度 ， 0.5MHz的无线电干扰 场强 ，厂界噪声。二、监测仪器 二、监测仪器 二、监测仪器 二、监测仪器 1、 电磁辐射分析仪 ： PM8053B/EHP-50C电磁场测量系统，频率范围 5Hz 10kHz。2、 无线电干扰 测试接收机 ： KH393型 无线电干扰测试接收机 ， 频率范 围150kHz-30MHz。3、 声级计 ： AW628型噪声分析仪 ，频率范围 10Hz-20kHz。4、声 级 校准器： AW621A型 声级校准器 。三、监测方法 三、监测方法 三、监测方法 三、监测方法监测方法按照 50kV超高压送变电工程电磁辐射环境影响评价技术规范 （ HJ/24-198） 、 辐射环境保护管理导则电磁辐射监测仪器和方法 （ HJ/T10.2-196） 、 高压交流架空送电线路、变电站工频电场和磁场测量方法 （ DL/T98-205） 、 高压架空输电线、变电站无线电干扰测量方法 （ GB7349-208） 、 输变电工程电磁环境监测技术规范 （ DL/T34-201） 、 工业企业厂界环境噪声排放标准 （ GB12348-208）执行。四、监测布点 四、监测布点 四、监测布点 四、监测布点 按 照 50kV超 高 压 送 变 电 工 程 电 磁 辐 射 环 境 影 响 评 价 技 术 规 范 （ HJ/T24-198） 、 高压交流架空送电线路 、 变电站工频电场和磁场测量方法 （ DL/T98-205） 、 高 压 架 空 输 电 线 、 变 电 站 无 线 电 干 扰 测 量 方 法 （ GB7349-202） 、 输变电工程电磁环境监测技术规范 （ DL/T34-201） 、 工业企业厂界环境噪声排放标准 （ GB12348-208）执行布点。（ 1）变电站的工频电磁场的测量布点为：在变电站无进出线或远离进出线的围墙外且距离围墙 5m的地方布点测量，选择其中测量值最大值为测量方向；按该方向围墙的垂直线，作为测试路径；在测试路径上以围墙为起点 ， 测点间距为 5m，依次测至 50m处为止。变电站监测布点见图 1。送电线路的工频电磁场的测量布点为 ： 以档距中央导线弧垂最大处线路中心的地面投影点为测试原点，沿垂直于线路方向进行，测点间距为 5m，顺序测至边相导线地面投影点外 50m处止。 送电线路监测布点见图 2。（ 2）变电站无线电干扰电平的测量布点为：在变电站最高电压等级电气设备区外侧且距围墙 20m处布点 ， 测量最大值 。 选择测量值最大值为测量方向 ，按该方向围墙的垂直线 ， 作为测试路径 。 在测试路径上以 2nm处测量 （ 其中 n 0， 1， 2 等正整数 ） ，依次测至本底值处为止。 变电站监测布点见图 1。送电线路无线电干扰电平的测量布点为 ： 以档距中央导线弧垂最大处线路中 心 的 地 面 投 影 点 为 测 试 原 点 ， 沿 垂 直 于 线 路 方 向 进 行 ， 测 点 间 距 为 2nm处测量，其中 n 0， 1， 2 1等正整数。 送电线路监测布点 见 图 2。（ 3）噪声监测点位及频次厂 界 噪 声 在 站 址 围 墙 外 1m处 布 4个 点 ， 昼 夜 各 1次 。 变 电 站 监 测 布 点 见 图 1。图 1变电站监测布点示意图N工频电磁场强度无线电干扰噪声新区10kV变电站图 2送电线路监测布点示意图五、质量保证及措施 五、质量保证及措施 五、质量保证及措施 五、质量保证及措施 1、监测所使用的仪器是经过国家有资质的计量单位标定，在有效期内使用。2、 监测人员全部是经过国家专业培训，持证上岗。3、每次测量前，按仪器使用要求，对仪器进行校准。4、测量地点选在地势较平坦，尽量远离高大建筑物和树木、电力线和通信设施的地方。5、测量人员与天线的相对位置应不影响测量读数，其它人员和设备应远离测试场地。5m 5m 5m 5m5m2m 4m 8m 16m 2nm ：工频电磁场强度：无线电干扰验收监测结果:一 、 新区 10kV输变电工程电磁环境 、 无线电干扰 场强 、 厂界 噪声监测结果 1、 新 区 10kV变 电站 电磁 环境 、无 线电 干扰 场 强 、 厂 界 噪 声监 测结 果见表 13-表 16。2013年 1月 5日 ， 天气 晴 ， 温度 12.2 ， 湿度 32.2%， 风速 1.1m/s， 大气压 878.0hPa。表 13新区 10kV变电站工频电磁场强度监测结果点位描述 测量高度 （ m） 工频电场强度 （ kV/m） 工频磁场强度 （ mT）变电站围墙外南 5m1.54.04 10 3 3.10 10 5变电站围墙外北 5m1.51.69 10 3 2.70 10 5变电站围墙外西 5m1.51.71 10 3 2
