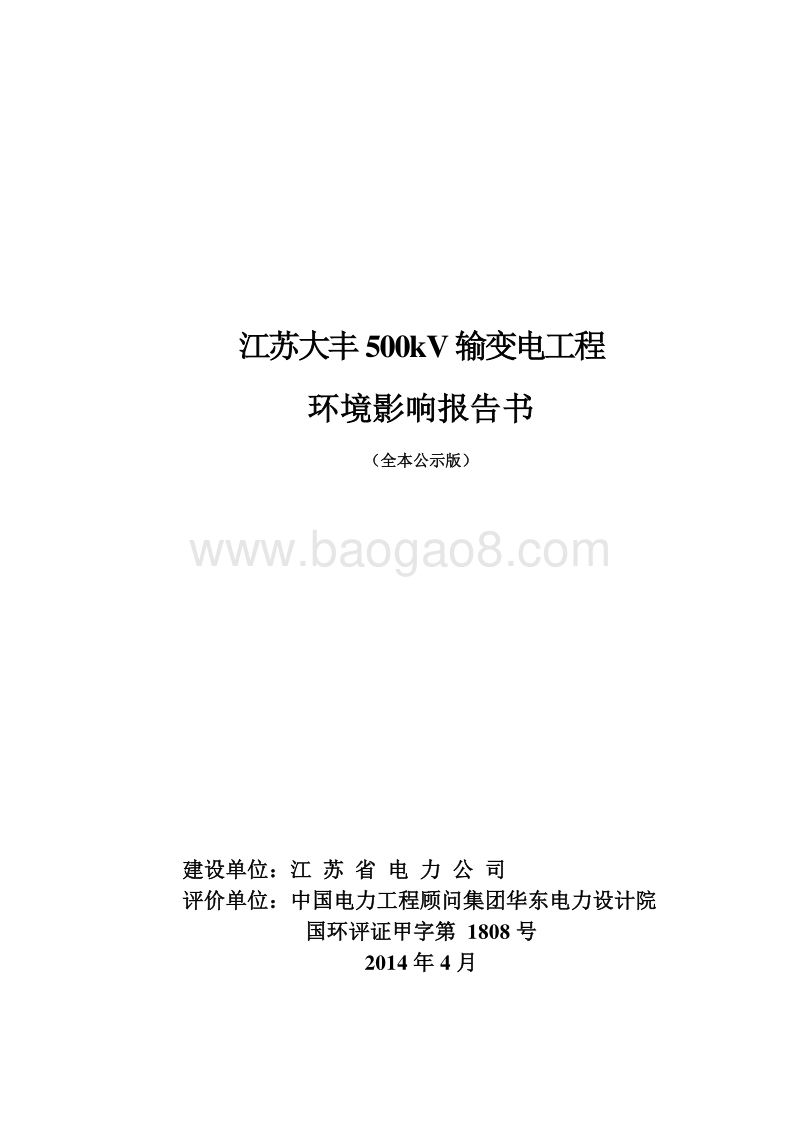

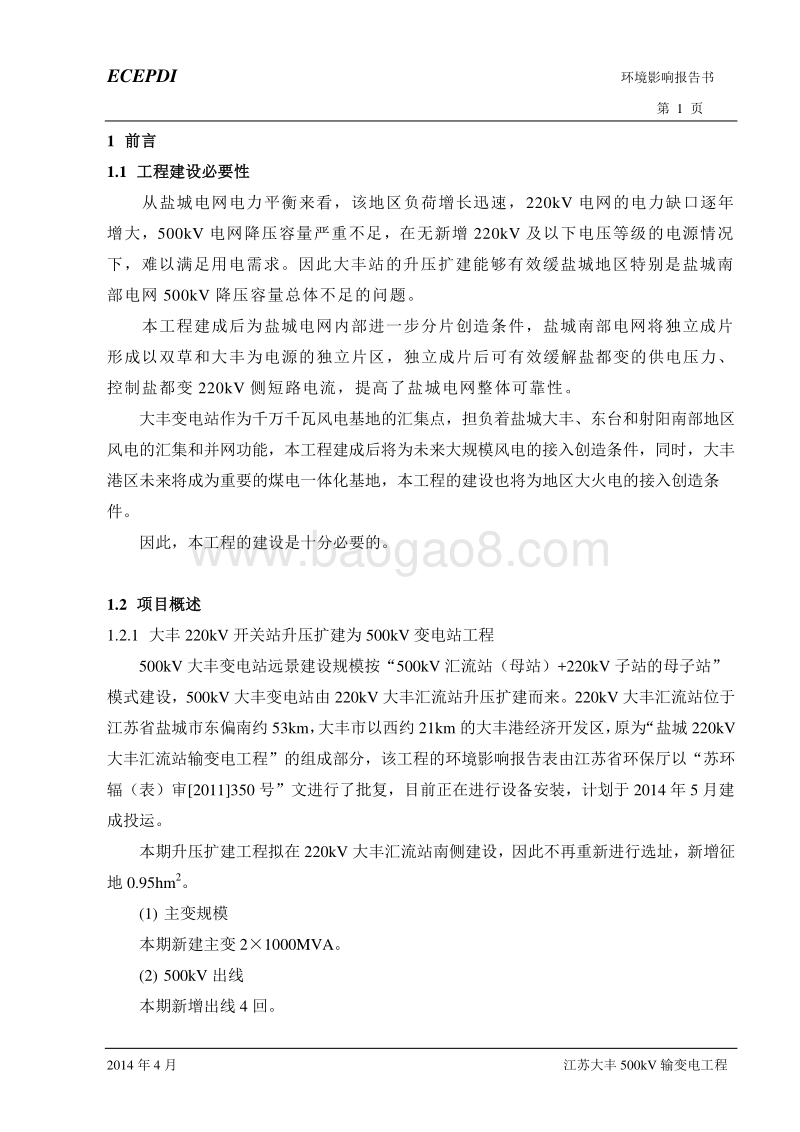

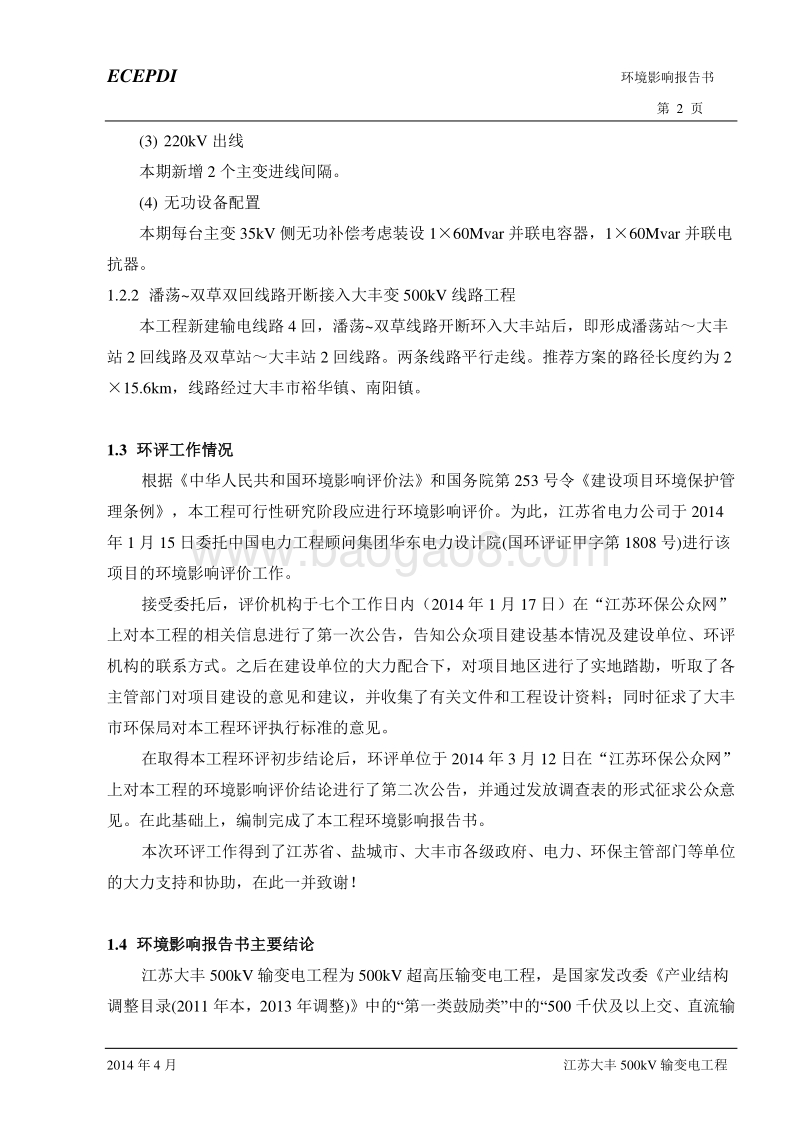

江苏大丰 500kV输变电工程 环境影响报告书 （全本公示版） 建设单位： 江 苏 省 电 力 公 司 评价单位： 中国电力工程顾问集团 华东电力设计院 国环评证甲字第 1808 号 2014 年 4 月 ECEPDI 环境影响报告书 第 1 页 2014 年 4 月 江苏大丰 500kV 输变电工程 1 前言 1.1 工程建设 必要性 从盐城电网电力平衡来看，该地区负荷增长迅速， 220kV 电网的电力缺口逐年增大， 500kV 电网降压容量严重不足，在无新增 220kV 及以下电压等级的电源情况下，难以满足用电需求。因此大丰站的升压扩建能够有效缓盐城地区特别是盐城南部电网 500kV 降压容量总体不足的问题。 本工程建成后为盐城电网内部进一步分片创造条件，盐城南部电网将独立成片形成以双草和大丰 为 电源的独立片区，独立成片后可有效缓解盐都变的供电压力、控制盐都变 220kV 侧短路电流，提高了盐城电网整体可靠性。 大丰变电站作为千万千瓦风电基 地的汇集点，担负着盐城大丰、东台和射阳南部地区风电的汇集和并网 功 能，本工程建成后将为未来大规模风电的接入创造条件，同时，大丰港区未来将成为重要的煤 电一体化基地，本工程的建设也将为地区大火电的接入创造条件。 因此，本工程的建设是十分必要的。 1.2 项目概述 1.2.1 大丰 220kV 开关站升压扩建为 500kV 变电站工程 500kV 大丰变电站远景建设规模按“ 500kV 汇流站（母站） +220kV 子站的母子站”模式建设 ， 500kV 大丰变电站由 220kV 大丰汇流站升压扩建而来。 220kV 大丰汇流站位于江苏省盐城市东偏南约 53km， 大丰市以西约 21km 的 大丰港经济开发区，原为“盐城 220kV大丰汇流站输变电工程”的组成部分，该工程的环境影响报告表由江苏省环保厅以“苏环辐（表）审 2011350 号”文进行了批复，目前正在进行 设备 安装 ，计划于 2014 年 5 月建成投运。 本期升压扩建工程拟在 220kV 大丰汇流站南侧 建设 ，因此不再重新进行选址 ， 新增征地 0.95hm2。 (1) 主变规模 本期新建主变 2 1000MVA。 (2) 500kV 出线 本期新增出线 4 回。 ECEPDI 环境影响报告书 第 2 页 2014 年 4 月 江苏大丰 500kV 输变电工程 (3) 220kV 出线 本期 新增 2 个主变进线间隔。 (4) 无功设备配置 本期每台主变 35kV 侧无功补偿考虑装设 1 60Mvar 并联电容器 ， 1 60Mvar 并联电抗器 。 1.2.2 潘 荡 双草 双回 线路 开断 接入 大丰 变 500kV 线路工程 本工程新建输电 线路 4 回， 潘荡 双草线路 开断环入大丰站后，即形成 潘荡 站大丰站 2 回线路及 双草 站大丰站 2 回线路。两条线路平行走线。推荐方案的路径长度约为 2 15.6km， 线路经过大丰市 裕华 镇 、南阳镇 。 1.3 环评工作情况 根据 中华人民共和国环境影响评价法和 国务院 第 253 号令建设项目环境保护管理条例 ， 本 工程 可行性研究阶段应 进行环境影响评价。为此， 江苏 省电力 公司 于 2014年 1 月 15 日 委托 中国电力工程顾问集团 华东电力设计院 (国环评证甲字第 1808 号 )进行该项目的环境影响评价工作 。 接受委托 后， 评价机构 于七 个工作 日内 （ 2014 年 1 月 17 日） 在 “江苏环保公众网”上对 本工程的 相关 信息 进行了第一次 公告，告知公众项目建设基本情况及建设单位、环评机构的联系方式。之后在建设单位的大力配合下，对 项目地区 进行了实地踏勘，听取了各主管部门对项目建设的意见和建议，并收集了有关文件和工程设计资料；同时征求了 大丰市环保局 对本工程环评执行标准的意见。 在取得本工程环评初步结论后， 环评单位于 2014 年 3 月 12 日 在 “江苏环保公众网”上对本工程的环境影响评价结论进行了第二次公告 ， 并 通过发放调查表的形式 征求公众意见。在此基础上，编制完成了 本工程环境影响报告书。 本次环评工作得到了 江苏 省 、盐城市、大丰市 各级政府、 电力 、环保主管部门等单位的大力支持和协助，在此一并致谢！ 1.4 环境 影响 报告书 主要 结论 江苏 大丰 500kV 输变电 工程为 500kV 超高压输变电工程，是国家发改委 产业结构调整目录 (2011 年本 ， 2013 年调整 ) 中 的 “第一类鼓励类 ”中的 “500 千伏及以上交、直流输ECEPDI 环境影响报告书 第 3 页 2014 年 4 月 江苏大丰 500kV 输变电工程 变电技术 ”鼓励类项目，符合国家产业政策。 本 工程的建设 可满足当地电力负荷增长的需要， 改善 盐城南部 电网供电的可靠性，工程建设十分必要。 该 工程 建设符合 江苏 省用地规划、 电网发展规划及远景展望，项目建设也符合国家相关产业政策。 本工程 500kV 变电站 站址 及 线路 周围 的 工频 电场 强度 、 工频 磁感应 强度 、 无线电 干扰强度 、 噪声 现状 监测 结果 均 满足 相应 标准 。 根据 预测 计算 与 类比 分析 ， 本工程 建成 后 ， 变电站 围墙 及 附近 民房 处 的 工频 电场 强度 、工频 磁感应 强度 、 无线电 干扰强度 及 噪声 均能 满足 相应 标准 要求 ； 线路 周围 产生 的 工频 电场 强度 、 工频 磁感应 强度 、 无线电 干扰强度 及 噪声 也 能 满足 相应 标准 要求 。 本工程 在 “ 江苏 环保 公众网 ” 上 进行 了 一次 公示 、 二次 公示 ， 在 公示 期间 未 收 到 当地居民 和 团体 有关 本工程 建设 和 环保 方面 的 意见 和 建议 。 同时 ， 环评 单位 向 项目 所在地 的 群众 、 团体 发放 了 意见 调查 表 ， 结果 表明 ： 有 57 位 被 调查 个人 支持工程建设， 14 位 被调查个人基本支持本工程建设， 20 位 被调查者持无所谓的态度， 另有 5 位 被调查者持 反对 态度 。被 调查 团体 均 支持 本工程 的 建设 。 本工程 在 实施了 本 报告 提出 的 各项 措施 及 要求 后 ， 从 环保 角度 分析 是 可行 的 。 ECEPDI 环境影响报告书 第 4 页 2014 年 4 月 江苏大丰 500kV 输变电工程 2 总则 2.1 项目组成及建设规模 江苏大丰 500kV 输变电 工程 建设规模及技术特性见 表 2.1-1。 项目地理位置见 图 3.1-1。 表 2.1-1 项目组成及建设规模 项目名称 江苏大丰 500kV 输变电工程 建设单位 江苏省电力公司 建设地点 江苏省 盐城市大丰市 变 电 站 站 建设规模 工程名称 大丰 220kV 开关站升压扩建为 500kV 变电站工程 现有 （在建） 220kV 大丰汇流站在建，建成后有 220kV 出线 8 回 本期 主变： 21000MVA 500kV 出线 4 回， 220kV 本期 新增 2 个主变进线间隔，新增 2 回 220kV出线 ； 本期每台主变 35kV 侧无功补偿考虑装设 1 60Mvar 容性无功，1 60Mvar 感性无功。 本期占地 扩建区域位于原征地范围南面，进站道路西侧，新增用地面积约 9462.7m2 土方量 (万 m3) 挖方量 1.74，填方量为 4.78，借方 量 3.04 输输电线路 工程名称 潘荡 双草双回线路开断接入大丰变 500kV 线路工程 建设规模 本工程新建输送线路 4 回， 潘荡 双草线路 开断环入大丰站后，即形成 潘荡 站大丰站 2 回线路及 双草 站大丰站 2 回线路。两条线路平行走线， 总长约 2 15.6km，按同塔双回路架设 ，线路中心线间距 50m。 杆塔导线 杆塔 40 基 ，导线采用 4 JL/G1A-630/45 钢芯铝绞线 基础形式 钻孔灌注桩基础 所经市县 (km) 大丰 市 占地 (hm2) 永久占地 2.63，临时占地 8.25 土方量 (万 m3) 总开挖量 4.34， 开 挖土石方 2.54，钻渣量 1.80， 填筑方共计 4.34 工程总占地 (hm2) 永久占地 6.44，临时占地 8.25 ECEPDI 环境影响报告书 第 5 页 2014 年 4 月 江苏大丰 500kV 输变电工程 2.2 评价依据 2.2.1 评价委托书 环 境影响评价委托函 2.2.2 法律、法规 (1) 中华人民共和国环境保护法 1989 年 12 月 26 日起施行 ； (2) 中华人民共和国环境噪声污染防治法 1997 年 3 月 1 日起施行 ； (3) 中华人民共和国水污染防治法 2008 年 6 月 1 日起 修订版 施行 ； (4) 中华人民共和国大气污染防治法 2002 年 9 月 1 日起施行 ； (5) 中华人民共和国固体废物污染环境防治法 2005 年 4 月 1 日起施行 ； (6) 中华人民共和国环境影响评价法 2003 年 9 月 1 日起施行 ； (7) 中华人民共和国水土保持法 2011 年 3 月 1 日起施行 ； (8) 中华人民共和国电力法 1996 年 4 月 1 日起施行 ； (9) 中华人民共和国土地管理法 1998 年 8 月 29 日起施行 ； (10) 中华人民共和国森林法 1998 年 4 月 29 日起施行； (11) 建设项目环境保护管理条例国务院第 253 号令 ； (12) 电力设施保护条例国务院第 239 号令 ； (13) 电力设施保护条例实施细则公安部令第 8 号； (14) 中华人民共和国野生植物保护条例 国务院第 204 号令 ； (15) 促进产业结构调整暂行规定国务院国发 200540 号 ； (16) 关于修改产业结构调整指导目录（ 2011 年本） 的有关条款的决定国家发展和改革委员会 2013 年第 21 号令； (17) 建设项目环境 影响评价 分类管理名录环境保护 部令 第 2 号 ； (18) 建设项目环境影响评价文件分级审批规定环境保护部令第 5 号 ； (19) 电磁辐射环境保护管理办法国家环境保护局第 18 号令 ； (20) 环境影响评价公众参与暂行办法 国家环境保护总局环发 200628 号发布 ； (21) 关于高压输变电建设项目环评适用标准等有关问题的复函国家环境保护总局环办函 2007881 号； (22) 关于进一步加强环境影响评价管理防范环境风险的通知 环境保护部 环发201277 号 ； ECEPDI 环境影响报告书 第 6 页 2014 年 4 月 江苏大丰 500kV 输变电工程 (23) 关于切实加强风险防范严格环境影响评价管理的通知环境保护部 环发201298 号 ； (24) 江苏省环境保护条例（修正） 1997 年 7 月 31 日； (25) 江苏省水土保持条例 2014 年 3 月 1 日； (26) 江苏省环境噪声污染防治条例 江苏省第十届人民代表大会常务委员会公告第 108 号 ； (27) 江苏省人民代表大会常务委员会关于修改江苏省环境噪声污染防治条例的决定 江苏省第十 一 届人民代表大会常务委员会公告第 112 号 ； (28) 江 苏省固体废物污染环境防治条例 江苏省第十届人民代表大会常务委员会公告第 29 号 ； (29) 关于切实加强建设项目环境保护公众参与的意见 江苏省环境保护厅苏环 规20124 号； (30) 省发展改革委关于印发取消和下放行 政审批事项实施方案的通知苏发改投资发 20131278 号； (31) 江苏省生态红线区域保护规划江苏省人民政府苏政发 2013113 号； (32) 江苏省建设项目环境影响评价固体废物相关内容编写技术要求（试行）江苏省环保厅苏环办 2013283 号 。 2.2.3 评价技术导则 (1) 环境影响评价技术导则 (HJ2.1-2011,HJ2.2-2008,HJ/T2.3-1993) (2) 环境影响评价技术导则 声环境 (HJ2.4-2009) (3) 环境影响评价技术导则 生态影响 (HJ19-2011) (4) 高压交流架空送电线路、变电站工频电场和磁场测量方法（ DL/T988-2005） (5) 高压架空送电线、变电站无线电干扰测量方法 (GB/T7349-2002) (6) 建设项目环境风险评价技术导则 (HJ/T169-2004) 2.3 评价 因子 根据输变电项目的性质，本工程运行期和施工期产生的污染因子有工频电场、工频磁场、无线电干扰、噪声、水污染物 (生活污水 )、施工扬尘，归纳如 表 2.3-1。 ECEPDI 环境影响报告书 第 7 页 2014 年 4 月 江苏大丰 500kV 输变电工程 表 2.3-1 主要污染因子识别 环境识别 施工期 运行期 变电站 输电线路 变电站 输电线路 电磁环境 / / 工频电场、工频磁 场、无线电干扰 工频电场、工频磁 场、无线电干扰 声环境 施工噪声 施工噪声 设备噪声 电晕噪声 水环境 施工人员生活污 水 施工人员生活污水 生活污水、油污水 / 环境空气 施工扬尘 施工扬尘 / / 本工程在施工期不可避免将会造成一定的生态影响，如 植被损坏、土地占用、取弃土造成水土流失 ，运行期可能对所在地的景观产生一定的影响。 经过筛选分析，本项目 评价重点 确定为运行期产生的工频电场、工频磁场、无线电干扰、噪声、生活污水及施工期产生的施工噪声、扬尘、水土流失、土地占用等，对其它方面的环境影响作一般性分析。 2.4 评价工作等级 2.4.1 电磁环境影响评价 执行 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24-1998)，按照该规范规定的电磁环境影响评价的内容深度进行。 2.4.2 声环境影响评价 根据 大丰市 环境保护局对本期工程环评标准的意见，变电站周边区域声环境执行声环境质量标准（ GB 3096-2008） 2 类标准 ， 输电线路经过农村居民点执行声环境质量标准（ GB 3096-2008） 1 类标准，经过居住、商业、工业混合区执行 2 类标准，经过交通干线两侧执行 4a 类标准 。由于 本工程建设前后评价范围内敏感目标噪声级增量不高于5dB(A)，受影响人口数量也增加较少，根据环境影响评价技术导则 声环境（ HJ 2.4-2009） ， 声环境影响评价等级 按二级评价执行 。 2.4.3 水环境影响评价 本期 工程 变电站 生活污水 经站内 前期已建化粪池处理后汇入污水收集池，由环卫部门定期清运 ，污水产生量很小，达不到水环境影响三级评价的水量要求 ； 输电线路运行期不产生废污水，工程投运后不会对周围的水环境造成影响， 故根据环境影响评价技术导则 地面水环境（ HJ/T 2.3-1993），低于三级地面水环境影响评价条件的建设项目， 水环境影响作简单分析 。 ECEPDI 环境影响报告书 第 8 页 2014 年 4 月 江苏大丰 500kV 输变电工程 2.4.4 生态环境影响评价 本工程站址及线路路径不经过特殊 及重要 生态敏感区，工程占地面积小于 20km2， 线路长度低于 50km， 根据环境影响评价技术导则 生态影响 (HJ 19-2011)生态影响评价工作等级划分要求， 本工程 生态影响评价等级 为 三级 。 2.4.5 施工期环境影响评价 本工程土建工程量较小，施工期产生的生活污水、施工扬尘及施工噪声等影响范围较小，因此施工期 仅 作一般的环境影响分析。 2.5 评价范围和评价标准 2.5.1 评价范围 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24-1998)及其他有关环评技术规范，确定评价范围如下。 2.5.1.1 变电站 (1) 工频电场、工频磁场评价范围：以变电站站址为中心，半径 500m 的区域。 (2) 无线电干扰评价范围：变电站围墙外 2000m 的区域 。 (3) 噪声评价范围：变电站围墙 外 200m 区域。 (4) 生态评价范围：变电站围墙外 200m 区域。 2.5.1.2 输电线路 (1) 工频电场 、工频磁场 评价范围：输电线路两侧边线外 50m 带状区域。 (2) 无线电干扰评价范围：输电线路两侧边线外 2000m 带状区域 。 (3) 噪声评价范围：输电线路两侧边线外 50m 带状区域。 (4) 生态评价范围：输电线路两侧边线外 100m 的带状区域。 2.5.2 评价标准 本工程环境影响评价执行如下标准： 2.5.2.1 电磁环境标准 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 (HJ/T24-1998)的推荐值，以 4kV/m 作为居民区工频电场评价标准，工频磁感应强度以 0.1mT 为评价标准。 根据高压交流架空送电线无线电干扰限值 (GB15707-1995)，输电线路在距边相导线投影 20m 距离处、测试频率为 0.5MHz 的好天气条件下的无线电干扰值不大于ECEPDI 环境影响报告书 第 9 页 2014 年 4 月 江苏大丰 500kV 输变电工程 55dB(V/m)，变电站参照该标准执行。即距变电站围墙 20m 处 (非出线方向 )频率为 0.5MHz的无线电干扰限值在好天气条件下不大于 55dB(V/m)。 2.5.2.2 噪声 (1) 变电站厂界环境噪声排放执行 工业企业厂界环境噪声排放标准（ GB 12348-2008） 2 类标准，周边区域声环境执行 声环境质量标准（ GB 3096-2008） 2 类标准。 (2) 输电线路经过农村居民点执行 声环境质量标准（ GB 3096-2008） 1 类标准 ，经过居住、商业、工业混合区执行 2 类标准 ，经过交通干线两侧执行 4a 类标准。 (3) 施工期噪声执行建筑施工场界环境噪声排放标准（ GB 12523-2011） 中的相关规定 。 表 2.5-1 噪声 评价标准 标准号 名 称 级别 备 注 GB12348-2008 工业企业厂界环境噪声排放标准 2 类 昼间： 60dB 夜间： 50dB GB3096-2008 声环境质量标准 4a 类 昼间： 70dB 夜间： 55dB 2 类 昼间： 60dB 夜间： 50dB 1 类 昼间： 55dB 夜间： 45dB GB12523-2011 建筑施工 场界 环境噪声排放标准 / 昼间 70 夜间 55 2.6 环境保护目标 本工程变电站站址 及线路 不 涉及 风景名胜区、自然保护区、生态脆弱区、水源保护区，评价范围内也没有需重点保护的其他敏感目标。环境保护对象主要为项目评价范围内的居民点 。 表 2.6-1 本工程 环境保护目标 保护目标 可能环境影响因素 变电站 裕华镇 圩洋村 RI、 E、 B、 N 输电线路 裕华镇 圩洋村 RI、 E、 B、 N 福东村 RI、 E、 B、 N 福丰村 RI、 E、 B、 N 南阳镇 沿海村 RI、 E、 B、 N 吉兴村 RI、 E、 B、 N 广中村 RI、 E、 B、 N 广丰村 RI、 E、 B、 N 注： 户数和人数为评价范围内的数量， RI无线电干扰， E工频电场， B工频磁场， N噪声 。 ECEPDI 环境影响报告书 第 10 页 2014 年 4 月 江苏大丰 500kV 输变电工程 3 工程概况及工程分析 3.1 本期 工程概况 3.1.1 大丰 220kV 开关站升压扩建为 500kV 变电站工程 3.1.1.1 地理位置 500kV 大丰变电站站址 位于 盐城市东偏南约 53km，大丰市以东约 21km，隶属于大丰港经济开发区 本工程的地理位置见 图 3.1-1。 站址区域 目前正在进行 220kV 大丰开关站设备 安装 。 3.1.1.2 总体规划布置 根据大丰变电站一期工程总体规划，本工程扩建的主变和 500kV 配电装置在原 220kV大丰开关站南面进行扩建，因而本工程不再进行选站。根据电气总平布置和站区规划，扩建区域位于原征地范围南面，进站道路西侧，新增用地面积约 0.95hm2，新增用地已取得大丰市规划局和国土局同意扩建用地的协议书。 变电站总平面布置见图 3.1-3。 3.1.1.3 主要设备 在建 220kV 大丰开关站在本期 500kV 升压工程实施前将有 220kV 出线 12 回，本期主要建设规模如下： (1) 主变规模 本期新建主变 2 1000MVA。 (2) 500kV 出线 本期新增出线 4 回。 (3) 220kV 出线 本期 新增 2 个主变进线间隔，新增 2 回 220kV 出线 （站内间隔已建 ） 。 (4) 无功设备配置 本期每台主变 35kV 侧无功补偿考虑装设 1 60Mvar 并联电容器和 1 60Mvar 并联电抗器 。 3.1.1.4 供水和排水 (1) 供水 变电站的供水需水量不大， 本工程各项用水的水源为地方深井给水管网，站外供水管路敷设已于一期按远景一次建成。站外给水总管采用 DN150mm 衬塑镀锌钢管，水质满足现行的生活饮用水卫生标准。 ECEPDI 环境影响报告书 第 11 页 2014 年 4 月 江苏大丰 500kV 输变电工程 (2) 排水 污水排水系统 变电站产生的废水主要是生活污水， 本 工程 生活污 水 经前期工程已建化粪池处理后汇入污水处理池，由环卫部门定期清运 ，不外排 。 变电站主变压器下设有事故油坑，事故情况下的油污水经事故油池集中后，委托有资质单位集中回收处理，不排入环境水体。 雨水排放系统 本期扩建场地内雨水通过雨水口、雨水检查井、雨水排水管排至一期已建雨水排水系统，最终汇集至站内雨水泵站 ，排出站外 。 ECEPDI 环境影响报告书 第 12 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.1-1 本工程地理位置图 ECEPDI 环境影响报告书 第 13 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.1-2 本工程路径 图 ECEPDI 环境影响报告书 第 14 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.1-3 大丰 500kV 变电站总平面布置图 ECEPDI 环境影响报告书 第 15 页 2014 年 4 月 江苏大丰 500kV 输变电工程 3.1.2 潘荡 双草 双回 线路 开断接入大丰变 500kV 线路工程 潘荡 双草（盐城南）双回 500kV 线路 开断 接入大丰变， 新建线路长度约 215.6km，同塔双回路建设。 3.1.2.1 路径方案 线路整体呈东西走向， 位于大丰市境内。 途经大丰市大丰港经济开发区、大丰市棉花原种场、南阳镇 (通商镇 )，裕华镇等乡镇。 本工程 具体线路 路径 见 图 3.1-2。 3.1.2.2 杆塔和基础 (1) 杆塔 本工程线路路径长度 2 15.6km，铁塔数量 40 基，其中直线塔 28 基，耐张塔 12 基。杆塔使用技术条件见 表 3.1-1，塔型图见图 3.1-4。 表 3.1-1 500kV 开断线路铁塔数量表 (共 40 基铁塔 ) 塔型 允许转角（ ） 数量（基） SZ1 0 13 SZ2 0 8 SZ3 0 5 SZK1 0 1 SZK2 0 1 SJ1 0-20 1 SJ2 20-40 2 SJ3 40-60 1 SJ4 60-90 6 SJK 45-90 1 SDJ2 60-90 1 (2) 基础 由于本工程建筑场地 类别 为 IV 类，地震基本烈度为 7 度，地震加速度为 0.15g，按照BG50011-2001建筑抗震设计规范 3.3.3 条规定，宜按抗震设防烈度 8 度（ 0.20g）时各类建筑的要求采取抗震构造措施。根据 GB50545-2010 110kV750kV 架空输电线路设计规范 12.0.9 条规定， 对 8 度及以上地区的 220kV 及以上耐张型杆塔的基础，场地为饱和砂土和饱和粉土时，应考虑地基液化的可能性，并采取必要的稳定和抗震措施。结合本工程地质情况，浅层粉土或粉砂（ 0.0 6.0m）为可液化土，故全部耐张塔型考虑 地基中等液化，采用钻孔灌注桩基础 ，基础图见图 3.1-5。 根据地质报告：“场地浅部地层强度较低，且地下水位较高，不宜采用天然地基，可进行地基处理或采用桩基。”本线路靠近海边，多海塘、河道，河网密布，且全线沿河沿ECEPDI 环境影响报告书 第 16 页 2014 年 4 月 江苏大丰 500kV 输变电工程 路，受场地制约不宜采用大开挖基础。根据该地区已有线路及在建工程经验，多为全线灌注桩基础，故本工程悬垂塔拟全线采用灌注桩基础。 ECEPDI 环境影响报告书 第 17 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.1-4 本工程 500kV 开断线路塔型 ECEPDI 环境影响报告书 第 18 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.1-5 基础图 3.2 施工计划 3.2.1 房屋拆迁 根据现场调查 ， 本工程 变电站扩建部分不涉及拆迁，线路 工程 涉及到 部分民房拆迁，将按相关规定进行补偿。 3.2.2 施工方案 3.2.2.1 变电站 施工方案 500kV 大丰 变电站施工内容主要包括 本期扩建场地的 四通一平、地基处理、土石方开挖、土建施工及设备安装等几个阶段。变电站在施工过程中采用机械施工和人工施工相结合的方法，主要的施工工艺和方法见 表 3.2-1。 变电站施工由于对环境影响范围较小，而且其施工方式与普通建筑物的施工方式相似，在加强管理并采取必要的措施后，对环境的影响程度较小。 ECEPDI 环境影响报告书 第 19 页 2014 年 4 月 江苏大丰 500kV 输变电工程 表 3.2-1 变电站主要施工工艺和方法 序号 施工场所 施工工艺、方法 1 站区及施工区挖方回填 采用自卸卡车分层立抛填筑 ，推土机摊铺，并使厚度满足要求，振动碾压密实，边角部位采用平板振动夯实。 2 建 (构 )筑物 采用人工开挖基槽，钢模板浇制钢筋混凝土。砖混、混凝土、预制 构件等建材采用塔吊垂直提升，水平运输采用人力推车搬运。 3 设备及网架施工 采用人工开挖基槽，钢模板浇制基础，钢管人字柱及螺栓角钢梁构架均在现场组装，采用吊车；设备支架为浇制基础，预制构件在现场组立。 4 供排水管线、管沟 人工开挖基槽，采用钢筋混凝土及浆砌砖混相结合。 3.2.2.2 架空线路施工方案 (1) 立塔架线 高压输电线路建设目前国内外普遍采用张力架线方式，该方法是指利用牵引机、张力机等施工机械展放导线，使导线在展放过程中离开地面和障碍物而呈架空状态，再用与张力放线相配合的工艺方法进行紧线、挂线及附件安装等。在展放导线过程中，展放导引绳需由人工完成，但由于导引绳一般为尼龙绳，重量轻、强度高，在展放过程中仅需清理出很窄的临时通道，对树木和农作物等造成的影响很小，且在架线工程结束后即可恢复到原来的自然状态。 采用上述的张力架线方法，由于避免了导线与地面的机械摩擦，在减少了对农作物、树木损失的前提下，也可以有效减轻因导 线损伤带来的运行中的电晕损失及对周围环境的无线电干扰影响强度。 杆塔组立及接地工程施工流程见 图 3.2-1，架线施工流程见 图 3.2-2。 图 3.2-1 杆塔组立及接地工程施工流程图 ECEPDI 环境影响报告书 第 20 页 2014 年 4 月 江苏大丰 500kV 输变电工程 图 3.2-2 架线施工流程图 3.3 工程占地及土石方量 3.3.1 工程占地 3.3.1.1 永久占地 本 项目变电站 工程为 500kV 大丰站 升压工程，将 220kV 大丰 开关 站升压改造为 500kV变电站，扩建区域位于原站区南侧， 围墙内 总 占地面积约 4.2838hm2，需新征用地 9462.7m2。 输电线路工程永久占地主要为塔基占地。本工程全线共需建 杆塔 约 40 基， 永 久占地2.63 hm2，临时占地 8.25 hm2。 但杆塔实际占用地仅限于其四个支撑脚，施工结束后塔基中间部分仍可恢复其原有植被。 3.3.1.2 临时占地 输电线路工程塔基区施工临时占地 6.85 hm2， 牵张场约 0.6hm2，施工结束后可覆土还田。在施工期，施工人员生活场地及材料站将租用当地已有的建筑物，不计算工程占地面积。 3.4 工程污染源分析 3.4.1 工频电场、工频磁场、无线电干扰 变电站电磁环境影响主要由各种变电设备在运行过程中产生的。 大丰 500kV 变电站 主变压器布置在变电站场地中间，且两侧设置有防火墙，外侧有围墙阻挡，其对站外电磁环境影响较小 。 高压交流输电线路的运行期，在它周围会产生工频电场、工频磁场及无线电干扰，但由于其频率很低 (一般只有 50Hz)，因此仅存在于输电线路的附近，而且输电线路周围的工ECEPDI 环境影响报告书 第 21 页 2014 年 4 月 江苏大丰 500kV 输变电工程 频电场强度、工频磁感应强度随着离开线路距离的增加而迅速减小。 3.4.2 噪声 500kV 变电站运行期间的噪声主要来自主变压器、低压电抗器和屋外配电装置等电器设备。变电站的噪声以中低频为主，其峰值 频率一般在 125 500Hz 倍频带之内。本工程变电站工程主要噪声源为主变压器 和油浸式电抗器 。设备将选择低噪声产 品 。 输电线路的电晕也会产生一定的可听噪声。 3.4.3 废污水 变电站生活污水主要来自粪便污水和洗涤废水，污染因子为 BOD5、 COD、 SS、总磷、总氮、大肠菌群等。 本期 工程 变电站 生活污水 经站内前期已建化粪池处理后汇入污水收集池，由环卫部门定期清运 ； 输电线路运行期不产生废污水。 变电站在正常情况下，主变压器无漏油及油污水产生。当主变等发生突发事故时，可能会产生事故油污水。 本工程变电站主变压器下建有事故油坑，并与布置在主变组附近的总事故贮油池相通，以贮存突发事故时产生的漏油及油污水。油污水由专业单位回收处理，不对外排放 。 3.4.4 固体废弃物 变电站运行期的主要固体废弃物污染源为站内值班人员的生活垃圾。 变电站在 正常运行工况下无事故油污水产生，当主变压器发生火灾、爆炸事故情况下会产生事故油污水。此外，变电站设备维修时会产生废弃零部件，如蓄电池等，但仅在零部件损坏需要更换的情况下产生，且由检修人员带回厂家统一处置，不会随意丢弃在站内。 变压器油及蓄电池属于危险废物， 变压器油为 HW08 废矿物油 ，废物代码 900-210-08；蓄电池为 HW49 其他废物，废物代码 900-044-49。 3.4.5 施工期污染源 工程施工期主要污染源包括：建筑物拆迁及车辆运输产生的扬尘、施工人员生活污水和施工噪声、建筑物拆迁产生的固体废弃物等。 3.4.6
