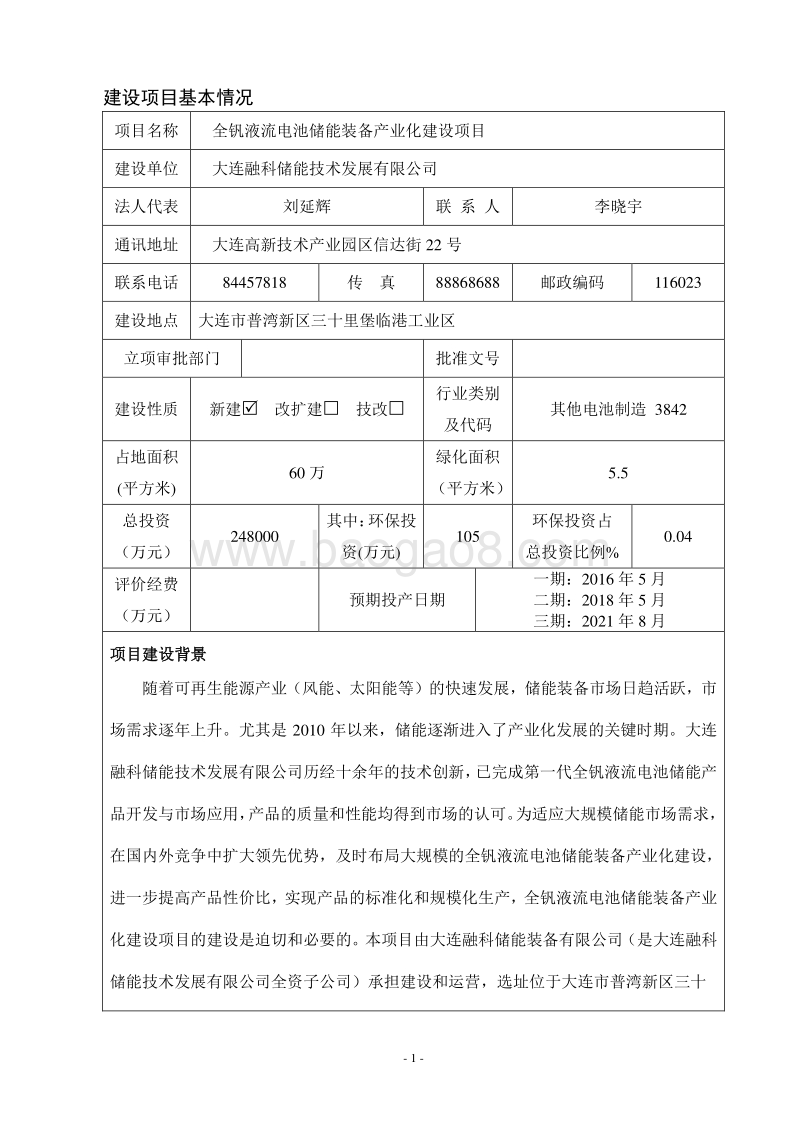

- 1 - 建设项目基本情况 项目名称 全钒液流电池储能装备产业化建设项目 建设单位 大连融科储能技术发展有限公司 法人代表 刘延辉 联 系 人 李晓宇 通讯地址 大连高新技术产业园区信达街 22 号 联系电话 84457818 传 真 88868688 邮政编码 116023 建设地点 大连市普湾新区三十里堡临港工业区 立项审批部门 批准文号 建设性质 新建 改扩建 技改 行业类别 及代码 其他电池制造 3842 占地面积(平方米 ) 60 万 绿化面积（平方米） 5.5 总投资 （万元） 248000 其中：环保投资 (万元 ) 105 环保投资占 总投资比例 % 0.04 评价经费（万元） 预期投产日期 一期： 2016 年 5 月 二期： 2018 年 5 月 三期： 2021 年 8 月 项目建设背景 随着可再生能源产业 （风能、太阳能等） 的快速发展，储能装备市场日趋活跃，市场需求逐年上升。尤其是 2010 年以来，储能逐渐进入了产业化发展的关键时期。大连融科储能技术发展有限公司历经十余年的技术创新，已完成第一代全钒液流电池储能产品开发与市场应用，产品的质量和性能均得到市场的认可。为适应大规模储能市场需求，在国内 外竞争中扩大领先优势，及时布局大规模的全钒液流电池储能装备产业化建设，进一步提高产品性价比，实现产品的标准化和规模化生产 ，全钒液流电池储能装备产业化建设项目的建设是迫切和必要的。本项目由 大连融科储能装备有限公司 （是 大连融科储能技术 发展有限公司 全资子公司） 承担建设和运营 ，选址位于 大连市普湾新区三十 - 2 - 里堡临港工业区 。 项目建设内容 项目组成 本项目选址位于 大连市普湾新区三十里堡临港工业区 ，占地 60万 m2，用地 在取得环评审批手续的基础上 将通过挂牌招 投标竞得。 项目分三期建设，投产时间分别为 ， 一期：2016年 5月，二期： 2018年 5月，三期： 2021年 8月 ，本次评价涵盖三期全部建设内容。 表 1 项目组成表 类别 内容及规模 备注 主体工程 制造车间， 4300MW/年电池生产能力（三期达产后） 储能电池机组制备及配套零部件加工 电堆生产线的组装车间、零部件制造车间、单电池成组车间、集装箱集成车间、非标电池子系统集成车间、管路模块预制工段、 电极 电控加工工段等 电池逆变器及控制系统的制造 变流器组装车间、低压控制系统组装车间、钣金成型车间等 制造间接支持功能 来料检测室、质量评价室、设备维修室、装卸货平台等 研发与测试中心 电堆综合性能测试区、材料物化性能评价室、样品存储室、项目运行中央控制室、单元子系统出厂测试室、数据分析与支持中心室等 辅助工程 技术支持区 电池技术开发研究、功能性材料开发、新液流体系应用技术开发、产品应用设计、智能能量管理集成系统开发、变流器及控制系统开发、智能监控系统的开发、高性能计算机群、电导率仪等研发实验部门 配套服务区 包括展示中心、面向客户技术支持的培训教室、多功能办公室、会议室、安保室、停车场、为 2000名员工配备的生活服务区 公用工程 变电站 4000K VA 集中气站 主要用 于贮存 测试用惰性气体 ， 氮气罐 5m3（ 1个） 压缩空气房 用于厂内气动工具 及部分气动设备供气 多功能库房 存放设备零部件 、 电堆、原材料、成品 分类垃圾处理场 对厂内产生的垃圾分类存放， 由 有资质的 厂家回收或送垃圾填埋场 独立的危险品仓库 放置易燃易爆化学品，包括乙醇 50瓶（ 500m L /瓶）、硫酸 50瓶（ 500m L /瓶）、 PVC胶粘剂 20桶（ 5L/桶） ， 主要用于设备组装，系统测试等 污水处理 站 自建污水处理站， 将厂内工业废水（主要是清洗水）和生活污水集中收集处理，达到进入园区污水处理厂标准后进市政下水管网 ，日处理能力 250m3 管网建设 地下铺设供电、供水、通讯、排污、消防五大管网系统 - 3 - 续表 1 类别 内容及规模 备注 依托 工程 给水 依托园区供水管网 供暖 园区锅炉房集中供暖 园区 污水处理 厂 排至园区污水处理厂（普湾新区三十里堡临港工业区污水处理厂预计 2014年 10月建成投产，本项目 一期工程 预计 2016年投产 ，投产时污水处理厂可用 ） 供电 依托园区电网 环保工程 可再生能源利用的智能微网 基于建筑屋顶设计的太阳能智能微网系统（自发 电系统） 表 2 厂区用地规划 单位 m2 序号 分类 占地面积 建筑面积 项目内容 一期完成建筑面积 二期完成建筑面积 三 期完成建筑面积 1 办公、研发、服务设施 10700 42800 办公楼 16800 26000 0 研发中心 培训中心 中央控制室 宿舍、食堂 测试中心 展示厅 门 -安保室 储能设备室 2 厂房及共 用设施 474300 569160平均按1.2 层 生 车间 95400 139900 333860 仓库 变电站 集中气站 压缩空气机房 污水处理房 危险品库 3 管网配套 不占地 不占地 水、暖、气、 排污网 7.80% 33.3% 58.9% 4 停车场、运 动 场 15000 不纳入建筑面积 - 40.00% 60.00% 0.00% 5 道路 26400 主干道、支干 道 18.18% 81.82% 0.00% 6 绿化 55000 - 9.09% 22.73% 68.18% 7 空地 18600 - 合计 600000 611960 - 112200 165900 333860 - 4 - 表 3 主要建筑明细 编号 用地项目 单位 数量 1 办公楼 m2 6000 2 研发中心 m2 5000 3 培训中心 m2 3000 4 中央控制室 m2 1500 5 宿舍、食堂 m2 15000 6 测试中心 m2 2000 7 展示厅 、接待厅 m2 2200 8 门卫 -安保室 、监控 m2 600 9 储能设备室 m2 2000 10 生产车间 m2 420000 11 仓库 m2 130000 12 变电站 m2 200 13 集中气站 m2 100 14 压缩空气机房 m2 100 15 污水处理房 m2 30 16 危险品库 m2 30 17 其他（吸烟室、过桥等） m2 24200 产品方案 项目产品主要由 高性能电堆制造 和 标准化电池系统集成 （集装箱式）组成，对 关键配件及高效电池管理控制系统、储能并网系统和综合 能量 管理系统 进行研发 。 产品主要用于大型风电场和太阳能光伏设备的储能和发电。 表 4 项目主要产品 方案 时序 序号 产品名称 单位 数量 备注 一期 1 31.5KW电堆 kw 30万 9600个电堆 2 250KW集装箱（电堆集成式） kw 30万 1200个集装箱式 二期 3 31.5KW电堆 kw 100万 32000个电堆 4 250KW集装箱（电堆集成式） kw 100万 4000个集装箱式 三期 5 31.5KW电堆 kw 300万 96000个电堆 6 250KW集装箱（电堆集成式） kw 300万 12000个集装箱式 合计 31.5KW电堆 kw 430万 137600电堆 250KW集装箱（电堆集成式） 430万 17200集装箱式 - 5 - 产品 使用 材料及用量 本项目产品以组装方式生产， 组装材料均为外购， 31.5kw电堆主要来料 消耗情况见表5， 250KW集装箱（电堆集成式）主要来料消耗情况见表 6， 其 它 原料用量见表 7。 图 1 集装箱式 250KW 电池模块内部结构与外观设计 表 5 涉及到商业秘密，因此不予公开 - 6 - 表 6 涉及到商业秘密，因此不予公开 表 7 涉及到商业秘密，因此不予公开 - 7 - 研发及 生产设备 本项目生产研发及设备统计见附件（三期总计）。 能源消耗 燃料 项目生产过程中不需要使用蒸气，生活及办公区域供暖由园区统一供给，因此项目规划中不安排锅炉等相关设施。 供电 项目建设 地点附近 有高压电网，项目用电由当地电业部门调配解决。项目自 建设变电所，内网由 4台 1000千伏安干式变压器和输电线路组成。生产用电及消防电源为二级负荷，办公、研发用电为三级负荷。研发及照明网路电压采用 380/220伏三相四线制系统。变电所装有预警系统。 员工 编制 一期规划 400人，二期 600人，三期 900人，项目整体建成后总规划员工人数 1900人。 平面布置 项目分三期建设，一期布置有污水处理厂、变电所、仓库、办公楼、停车场、厂房，二期布置有办公楼、厂房、仓库和停车场，三期布置有变电所、食堂、篮球场、网球场、厂房、 停车场。项目 厂区平面布局图见 图 2。电堆和集装箱 工作车间布局图见图 3和图 4。 施工进度 项目一期 （ 2014年 2015年），完成办公、研发及生活服务设施及车间及变电所等公用设施土建；完成设备、仪器采购及安装，完太阳能光伏系统采购安装；完成变电、污水处理设备采购及 安装；完成 管网等配套设施安装，部分道路、停车场等铺设以及 绿化。 预计 2016年投入试生产运行。 - 8 - 项目二期（ 2016年 2017年） ， 完成研发试验、员工宿舍、培训中心、检测中心、配套服务区土建 ； 完成厂房及公用设施土建，管网配套；完成道路、停车场等铺设， 完成绿地建设 ； 完成仪器、生产设备、公共设备采购及安装。项目二期内完成全部办公等服务设施建设和公用设备 建设。预计 2018年实现试生产。 项目三期（ 2019年 2020年） ， 扩大厂房土建规模，增加仪器设备采购， 2021年内投入试生产。 图 2 厂区平面布置图 电堆 车间 集装箱式车间 仓库 仓库 仓库 仓库 危险品库 仓库 仓库 仓库 仓库 电堆 车间 集装箱式车间 电堆 车间 电堆 车间 集装箱式车间 办公楼 办公楼 电堆 车间 集装箱式车间 污水处理站 集装箱式车间 停车场 停车场 电堆 车间 集装箱测试车间 电堆 车间 电堆 车间 集装箱测试车间 集装箱式车间 集装箱式车间 集装箱式车间 集装箱式车间 集装箱式车间 电堆 车间 电堆 车间 电堆 车间 电堆 车间 电堆 车间 集装箱测 试车间 变电所 食堂、宿舍 篮球场、网球场 集装箱测试车间 废水池 电解液罐 电解 液罐 电解 液罐 电解液罐 电解 液罐 变电所 停车场 电堆 车间 - 9 - 图 3 电 堆生产车间厂房平面布置图 压缩空气 压缩空气 端板加工机械 端板加工机械 单吊臂 加工平台 加工平台 五工位集装箱组装台 五工位集装箱组装台 系统测试区 系统测试区 部品准备 测试用 管路预制 电器配置 部品缓存库 电解 液 车间办公区 两层 办公室 一层展示 二层员工更衣间 图 4 集装箱式电堆生产车间 - 10 - 项目产业政策符合性分析 2009年，中国政府向国际社会承诺到 2020年单位 GDP碳排放在 2005年基础上减排40%45%。 2020年我国可再生能源在全部能源消费中将达到 15%。风能、太阳能等可再生能源的普及应用对改善能源结构，推进产业转型，实现节能减排目标，促进经济可持续发展具有十分重要意义。 根据产业结构调整指导目录（ 2011年本）（修正）， 新能源产业属于 国家 鼓励类，其中 包括 太阳能光伏发电系统集成技术开发应用、风电与光伏发电互补系统技术开发与应用、太阳能建筑一体化组件设计与制造等，而本项目的产品正是与 太阳能、风电发电技术 紧密相关的重要技术，因此 本项目产品属于 国家 鼓励类。 习近平总书记 2013年 8月份在大连高新技术产业园 区考察时，针对融科公司的产业发展，明确指示：储能是个重大课题。 工程选址现状 项目场地由 普湾新区管委会 负责平整，厂址 地表较为平坦，稍作平整即可开展土建。 图 5 项目选址现状图 - 11 - 项目选址规划情况 根据大连市普湾新区三十里堡临港工业区规划，本项目选址属于 仓储 用地。 具体见图 6。 图 6 三十里堡临港工业区土地使用规划图 项目所在地 - 12 - 与项目有关的原有污染情况及主要环境问题 选址所在地由 普湾新区管委会负责平整 ，本项目将通过招投标以净地形式竞得 ，与项目有关的环境问题主要是场地裸露地表产生的扬尘。 - 13 - 建设项目所在地环境概况 环境概况 地理位置 概述 全钒液流电池储能装备产业化建设项目 位于 普湾新区三十里堡临港工业区 ，具体位置见下图 7。 图 7 建设项目地理位置 本项目位置 比例尺： 1:150000 - 14 - 气象气候 温度 从地面气象资料中每月平均温度的变化情况可以看出， 大连 地区 7 月份的平均温度最高， 1 月份的平均温度最低。年平均温度的月变化见表 6 和图 8。 表 6 年平均温度的月变化 月份 1 月 2 月 3 月 4 月 5 月 6 月 7 月 8 月 9 月 10 月 11 月 12 月 温度 ( ) -5.66 -2.68 1.23 7.75 15.27 19.74 24.58 23.77 19.86 12.65 7.37 -0.92 图 8 年平均温度变化曲线 （单位： ） 风速 根据长期气象资料统计每月平均风速、各季每小时平均风速的变化情况，具体见表 7、 8 和图 9、 10。 表 7 年平均 风速 的月变化 月份 1 月 2 月 3 月 4 月 5 月 6 月 7 月 8 月 9 月 10 月 11 月 12 月 风速 (m/s) 3.56 3.22 3.56 3.30 3.29 2.16 2.71 2.46 2.23 3.12 3.35 3.66 - 10- 50510152025301 2 3 4 5 6 7 8 9 10 11 12月平均气温 - 15 - 大连 地区平均风 速为 3.04m/s，月 平均最大风速为 3.66m/s， 月 平均最小风速2.16m/s，四季的平均风速分别为 3.39m/s、 2.45m/s、 2.90m/s、 3.49 m/s。 表 8 季小时平均风速的日变化 (单位： m/s) 小时(h) 风速(m/s) 1 2 3 4 5 6 7 8 9 10 11 12 春季 3.6 3.76 4.07 4.11 4.11 4.15 3.94 3.85 3.52 3.44 3.13 3.08 夏季 2.69 2.86 2.98 3.06 3.03 3.12 2.87 3 2.75 2.48 2.23 2.08 秋季 3.05 3.26 3.55 3.54 3.62 3.49 3.5 3.38 3.17 2.89 2.92 2.95 冬 3.52 3.68 3.9 4.02 4.01 3.97 3.83 3.8 3.51 3.43 3.38 3.4 小时 (h) 风速(m/s) 13 14 15 16 17 18 19 20 21 22 23 24 春 3.03 .06 3.05 3.18 3.2 3.02 2.97 2.94 2.93 2.96 2.99 3.16 夏 2.01 2.09 1.98 1.93 2.07 2.03 2.13 2.13 2.23 2.15 2.36 2.53 秋 2.78 2.69 2.62 2.47 2.5 2.46 2.45 2.52 2.34 2.33 2.51 2.63 冬季 3.1 3.33 3.36 3.37 3.27 3.3 3.29 3.32 3.27 3.26 3.27 3.23 图 9 年平均风速月变化曲线图 （单位： m/s） 1.522.533.541 月 2 月 3 月 4 月 5 月 6 月 7 月 8 月 9 月 10 月 11 月 12 月 - 16 - 由表 8 可见， 四季的小时平均风速日变化规律基本一致， 昼间风速小，夜间风速大，至早晨 5 点左右，风速达到一天中的最大值，最大为 4.11m/s； 夏季 风速基本上是一年四季中的最低值。 (3) 风向、风频 表 9 为年均风频和年均风频的季变化 ， 表 10 列出了区域年均风频的月变化 。图11 为各 月和 年平均风向玫瑰图。 表 9 年均风频和年均风频的季变化 风向 风频 (%) N NNE NE ENE E ESE SE SSE S 春季 13.72 7.11 4.53 5.98 1.68 2.26 2.4 5.84 13 95 夏季 6.3 5.25 5.43 7.16 3.62 4.66 4.94 12.32 19.2 秋 13.14 15.89 4.49 4.53 1.88 1.83 1.88 3.66 9.66 冬季 25.46 15.79 4.68 2.5 0.83 1.25 1.44 3.29 6.25 年 14.6 10.97 4.78 5.06 2.01 2.51 2.67 6.3 12.31 风向 风频 (%) 风频 (%) 风频 (%) SSW SW WSW W WNW NW NNW C 春 16.71 6.88 1.49 2.45 1.9 3.71 8.42 0.95 夏 14.9 4.89 1.13 1.18 1.09 2.04 3.4 2.49 秋季 14.61 12.09 3.75 2.66 1.69 2.52 3.75 1.97 冬季 8.52 7.96 4.03 4.44 3.1 2.27 7.13 1.06 年 13.71 7.95 2.59 2.67 1.94 2.64 5.67 1.62 图 10 季小时平均风速日变化 （ 单位： m/s） 11.522.533.544.555.51 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24春季夏季秋季冬季全年小时 - 17 - 表 10 年均风频的月变化 风向 风频 (%) NNE NE ENE E ESE SE SSE S 一 31.59 10.89 5.51 2.69 0.54 1.21 0.81 2.28 5.51 二月 28.27 11.31 4.61 3.12 1.49 1.19 1.93 5.95 10.27 三月 20.3 11.56 4.84 3.9 1.75 1.75 2.82 5.24 10.62 四月 10.97 7.5 4.17 5.42 1.39 2.5 2.36 2.08 10.83 五月 9.81 2.28 4.57 8.6 1.88 2.55 2.02 10.08 20.3 六月 3.89 3.75 4.03 10.14 6.67 6.25 6.81 19.31 20.97 七月 7.39 4.7 5.65 5.51 3.63 4.84 3.76 6.99 21.1 八月 7.53 7.26 6.59 5.91 0.67 2.96 4.3 10.89 15.59 九月 17.22 13.75 4.03 5.83 2.5 1.39 0.83 4.44 8.89 十月 14.52 20.56 2.82 2.96 1.08 1.61 1.48 4.7 10.89 十 月 7.64 13.19 6.67 4.86 2.08 2.5 3.33 1.81 9.17 十二月 16.8 24.73 3.9 1.75 0.54 1.34 1.61 1.88 3.36 风向 风频 (%) SSW SW WSW W WNW NW NNW C 一月 7.53 9.54 3.49 3.49 2.55 2.02 9.01 1.34 二月 5.21 4.76 1.49 3.12 2.83 2.68 10.42 1.34 三月 15.46 5.38 0.94 2.28 1.48 2.55 8.6 0.54 四月 20.14 8.19 2.08 3.75 3.19 5 9.44 0.97 五月 14.65 7.12 1.48 1.34 1.08 3.63 7.26 1.34 六月 7.36 2.22 0.56 0.14 1.11 1.39 2.22 3.19 七月 20.03 7.12 1.08 1.21 1.08 1.75 2.69 1.48 八月 17.07 5.24 1.75 2.15 1.08 2.96 5.24 2.82 九月 13.33 8.06 2.36 1.94 1.39 3.61 6.11 4.31 十 13.71 11.96 3.23 2.82 1.75 1.61 3.09 1.21 十一月 16.81 16.25 5.69 3.19 1.94 2.36 2.08 0.42 十二月 12.5 9.27 6.85 6.59 3.9 2.15 2.28 0.54 - 18 - 图 11 全年及各月风玫瑰图 - 19 - 社会环境概况 本项目选址位于 大连 普湾新区 三十里堡临港工业区 。 大连三十里堡临 港工业区 地处 辽宁省“五点一线”的“一线”上和“两区一带”的“一带”上，是大连市规划建设的“一岛十区”临海临港工业区之一 ，工业区 位于辽宁省大连市金州 新 区西北部三十里堡街道的渤海沿岸，距规划建设中的渤海滨海路 15 公里，毗邻普兰店湾，东至石北线（一级公路）三十里堡段；西至原金州盐场三道湾分场盐业堤坝、青岛山西与养殖区交界处；南至三十里堡龙口河入海口北侧盐业堤坝和三十里堡空军机场西谷山北侧淡水河交界处；北至三十里堡三道湾村双坨子山。 大连三十里堡临港工业区区位优势明显、交通便利、物流条件优越，海陆空交通十分发达，是大 连连接东北腹地的必经之地，哈大公路、哈大铁路、沈大高速和哈大客运专线等交通动脉临境穿越。工业区距大连市中心 45 公里，距大连周水子国际机场 40 公里，距即将建设的大连新机场 18 公里，距大连港 40 公里，距大窑湾集装箱港口 29 公里，从沈大高速公路大连后盐到三十里堡出口只有 20 分钟车程，处于大连市“一小时经济圈”的辐射半径之内。 目前， 大连三十里堡临港工业区规划总面积 30 平方公里，功能区划为大连台湾工业园、装备制造园、物流园和港区。 目前园区内分布有 华一精密机械 、天元电机、天鹿重工、大船装备、海跃船舶、新氏传动等数十家 企业。 - 20 - 环境质量现状 环境空气质量现状 根据大政办发 2005 42 号关于调整大连市环境空气质量功能区划的通知中的相关规定，项目建设位置属于 二 类环境空气质量功能区（见图 11），相应采取环境空气质量标准（ GB3095-96）中的 二 级标准来进行评价。 环境质量现状引用 大连市松木岛化工园区区域环境风险评价 中的 西海头 监测点位（ 距 本项目东北方向 3600m） ，监测单位为 大连华信理化检测中心有限公司 ，监测时间 2012 年 10 月 12 日 20 日 ，监测频率 7 天， 其中 SO2、 NO2 监测频率每天连续监测 18 小时， TSP 和 PM10 连续监测 12 小时。 根据监测结果， SO2、 NOx和 TSP 日均监测结果分别 为 0.008mg/m3、 0.078 mg/m3 和 0.246 mg/m3，均符合 环 境空气质量标准（ GB3095-96） 二级标准。 评价区域内空气质量良好。 图 12 大连市环境空气质量功能区划 本项目位置 - 21 - 声环境现状简况 本项目位置不在 大连市人民政府办公厅关于大连市中心城区环境噪声标准适用区划的通知（大政办发 2006190 号） 中规定的范围 ， 根据城市区域环境噪声适用区划分技术规范（ GB/T15190-94）的划分原则，及 声环境质 量标准（ GB3096-2008）中的各类标准适用区域的规定，本项目位于三十里堡临港工业区内， 相应执行声环境质量标准（ GB3096-2008） 3 类标准 。 本次声环境质量现状委托大连谱尼测试 对其进行监测 。 点位布设 共布设 2 个点位 ， 1#（ N39 19 59.10 E121 44 26.24） 、 2#（ N39 2024.10 E121 43 45.70） 。具体监测点位置见图 13。 监测时间及频次 监测时间为 2013.11.19。监测 1 天，连续 24 小时监测，每小时监测一次。 监测项目 监测项目： Leq、 Ld、 Ln、 Lmax， 监测方法 按声环境质量标准（ GB3096-2008）执行。 结果统计与现状评价 表 11 声环境质量现状监测结果 单位： dB(A) 监测点 Ld Ln 达标情况 备注 1# 48.4 40.5 达标 标准值： 昼间 65；夜间 55 2# 48.6 41 达标 从监测结果来看，各监测点位的昼间和夜间噪声监测值均满足声环境质量标准（ GB3096-2008）中的 3 类标准，区域声环境质量较好。 - 22 - 周边环境概况及 噪声监测点位 分布情况 主要环境保护目标 本项目主要的敏感保护目标是 厂界东侧 的 回迁 居民 楼 ，敏感保护目标的规模及距离见表 12 和图 13。 表 12 环境敏感目标情况 敏感目标 距离 艇库 /方位 规模 /性质 影响因素 回迁居民楼 1600m/东 约 9000 人 大气 图 13 项目 周边环境概况 日立机械 空地 空地 空地 园区锅炉房 华一精密在建工地 管委会 新氏传动公司 空地 联创保温板 回迁居民区 本 项 目所在地 2#噪声监测点位 1#噪声监测点位 - 23 - 评价适用标准 环 境 质量 标 准 1、 环境空气质量执行国家 环境空气质量标准（ GB3095-2012） 中的 二 级标准，标准限值见表。 环境空气质量标准 污染物 二级标准 (g/m3) 备注 年平均 24 小时平均 1 小时平均 环境空气质量标准（ B3095-2012） TSP 00 300 - SO2 60 150 500 NO2 40 80 200 PM10 70 150 - 2、 声 环境质量执行国家 声环境质量标准 (GB3096-2008)中的 3 类标准 。 声环境质量标准 标准类别 评 价 标 准 dB( )） 备 昼间 夜 声环境质量标准 65 55 GB3096-2008 3 类 污 染 物 排 放 标 准 1、 建筑施工场界环境噪声排放标准 (GB12523-2011)。 建筑施工场界噪声限值 噪声限值 dB A) 昼间 夜间 70 55 1、夜间噪声最大声级超过限值的幅度不得高于 15 dB（ A）。 2、当场界距噪声敏感建筑物较近，其室外不满足测量条件时，可在噪声敏感建筑物室内测量，并将表 1 中相应的限值减 10 dB（ A）作为评价依据 2、 工业企业厂界环境噪声排放标准 (GB12348-2008)。 工业企业厂界环境 噪声 排放 标准 类别 昼间 夜间 单位 备注 3 类 65 55 dB(A) GB12348-2008 3、 废水排入 厂区内污水 处理站，最终排入 园区污水处理厂 ， 执行 辽宁省污水综合排放标准 （ DB 21/1627-2008）。 排入 城镇 污水处理厂 的 水污染物 最高允许排放浓度 序号 标准名称 标准 浓度单位 级别 备注 1 CODcr 300 mg/L 排入污水处理厂 DB21/16 7 2008 2 BOD5 250 3 SS 300 4 氨氮 30 - 24 - 污 染 物 排 放 标 准 4、 污水处理站恶臭气味执行恶臭污染物排放标准（ GB14554-93）。 恶臭污染物 厂界标准值 控制项目 单位 数值 标 氨 mg/m3 1.5 二级 硫化氢 mg/m3 0.06 5、 大气环境污染物排放执行饮食业油烟排放标准（ GWPB5-2000）的要求。 饮食业油烟排放标准 项 目 限 值 备 注 油烟最高允许排放浓度（ mg/m3） 2.0 GB1 4 3-2001 净化设施最低去除效率（ %） 60 总量控制 无 - 25 - 建设项目工程分析 工艺流程简述（图示）： 图 14 给出了拟建 项目 运营过程的 工艺 分析示意图，同时给出主要污染物的产生环节 及排放去向 。 图 14 涉及到商业秘密，因此不予公开 - 26 - 本项目制造所用材料均外购 组装 ，主要包括碳毡、 注塑 电极框 、碳塑板、隔膜等。 31.5KW 电堆组装 通过严格的制造 流程 ，将功能性材料及零部件组装成 31.5KW 的电堆。电堆经过泄漏测试、性能测试、质量检验等过程，将质量合格的电堆入库待用。 制造 过程中对外购的四氟管、 UPVC 管、碳毡、碳塑板 通过打磨、雕刻机等 进行简单的物理加工，产生的废料均可回收再利用， 由生产 的单位回收处理 。 碳毡在组装前需进行清洗， 废水 直接排入厂内污水处理站。 31.5KW 电堆测试 试漏 电堆组装完成后首先要进 行装水试漏，试漏 废 水排至厂内污水处理站 。 检测 为确定产品是否符合出厂要求， 电堆需进行电解液填装检测，电解液循环使用，不外排，电堆 检测结束后需要用水清洗 内部 ，产生的污水排至厂内污水处理站。 250KW 集装箱集成 由保温集装箱、 8 个 31.5KW 电堆、 BMS 电池管理控制系统、管路系统、检测装置、过滤器、泵阀组装成的标准化、单元化单元系统，可独立使用，也可以通过子单元系统组成 MW 及几十 MW 极的大功率全钒液流储能系统。 - 27 - 施工期工程污染分析 一、 大气污染源 施工期平整场地、材料 装卸、新建建筑物等施工行为产生的扬尘在短期内会影响当地的空气质量。施工作业造成的扬尘污染主要取决于施工作业方式、材料的堆放及风力等因素，其中受风力因素的影响最大。 根据北京市环境保护科研所等单位在市政施工现场的实测资料，在一般气象条件下： a.平均风速为 2.5m/s 时，施工工地内 TSP 浓度为其上风向对照点的 22.5 倍，施工扬尘的影响范围在其下风向可达 150m，影响范围内 TSP 浓度平均值可达0.49mg/m3。 b.当风速大于 5m/s 时，施工现场及其下风向部分区域的 TSP 浓度将超过空气质量标准中的三级标准， 并且随着风速的增加，施工扬尘产生的污染程度和超标范围也将随之增强和扩大。 c.进出施工场地的运输车辆也会造成施工作业场所近地面扬尘浓度升高，运输车辆引起的扬尘对路边 30 米范围内影响较大，而且形成线形污染，路边的 TSP浓度可达 10mg/m3 以上，一般浓度范围在 1.5 30mg/m3。 根据以往施工经验，只要采取有效措施，加强管理，施工扬尘的影响会得到有效控制。考虑到施工期 周边环境特性 ，评价重点放在相应的防治措施。 二、 水环境污染源 建筑施工所排放的废水主要是施工人员的生活废水。施工过程中， 按照平均施工人数 60 人 ，人均日排生活 污 水 30L 计算， 一期 工期按 12 个月计算 ， 则施工期的生活废水排放量为 657t， 二期和三期工期均为 24 个月，则废水排放量合为 2628 t， - 28 - 废水中 COD 浓度约为 270mg/L， SS 浓度约为 200mg/L， 氨 氮类约为 20mg/L。 这部分生活污水 中 各污染物产生 总 量为： COD 0.89t； SS 0.66t；氨氮 0.066t。 三、 声环境污染源 施工期噪声污染主要来源于施工现场的各类机械设备和物料运输的交通噪声，影响施工场地周围和通过道路两侧的声环境。施工场地噪声主要是施工机械设备噪声，物料装卸碰 撞噪声及施工人员的活动噪声，各施工阶段的主要噪声源见表 13。 表 13 各施工阶段主要噪声源状况 序号 声源 声级 dB(A) 1 挖掘 机 7896 2 冲击机 95 3 空压机 7585 4 混凝土输送泵 90100 5 振捣器 100105 6 电焊机 9095 7 载重卡车 8090 由于 本工程施工场地与最近 的回迁居民区 距离为 1.6km， 因此施工机械产生的噪声影响主要 针对施工人员。 四、 固废污染源 施工期产生的固体废弃物主要 来自 施工人员生活垃圾和 场地基础施工产生的废弃土石方 。 生活垃圾产生量按每人每天 1kg 计算，施工人员 60 人，则施工期每天垃圾发生量约 0.06t，施工期生活垃圾共产生 109.5t。 项目场地建设产生的废弃土石方约 100 万 m3，全部用于三十里堡临港工业区填海。 五、 生态影响 项目现有陆域场地由普湾新区管委会负责平整，场地内没有需要保护的物种，没有特殊的生态环境。项目的建设对所在场地的生物多样性、整体性和连续性没有影响。 - 29 - 营运期工程污染分析 一、 营运期 大气环境污染源 本项目冬季采暖 由 园区锅炉房集中 提供，项目本身不存在因采暖而产生的废气污染问题； 项目一期和二期工程不 设食堂，员工用餐均外委提供， 大气污染主要来自 三期 工程设置的食堂 ，还有一些来自污水处理站 。 厨房油烟 项目三期建成后 员工食堂开始运营，烹饪所用燃气为罐装液化气， 其中主要污染物有 NO2、 SO2、 CO、总烃和油烟等。 根据环保统计手册，以液化石油气为燃料的炉灶，燃烧每千克燃料，污染物的排放情况为： 氮氧化物（ NO2）： 0.14g 二氧化硫（ SO2）： 0.18g 一氧化碳（ CO）： 0.34g 总 烃： 0.02g 项目预计液化气每月用量约 500kg，全年按 12 个月计算，则本项目年消耗液化气 60t，估算废气中污染物的排放量见下表。 表 14 炉灶废气污染物排放统计 污染物 月均排放量（ kg/m） 年均排放量（ t/a） NO2 0.7 0.0084 SO2 0.9 0.011 烟尘 1.7 0.02 总烃 0.1 0.0012 - 30 - 污水处理站 项目地埋污水处理站位置见 图 2。 污水站运营后，会产生一定量的恶臭气体，其主要污染因子为硫化氢 和 氨。根据对同 类 污水处理站 的类比调查， 经脱臭处理后的 硫化氢浓度为 0.00
