超低能耗居住建筑节能工程施工技术规程DB11／T 1971-2022.pdf

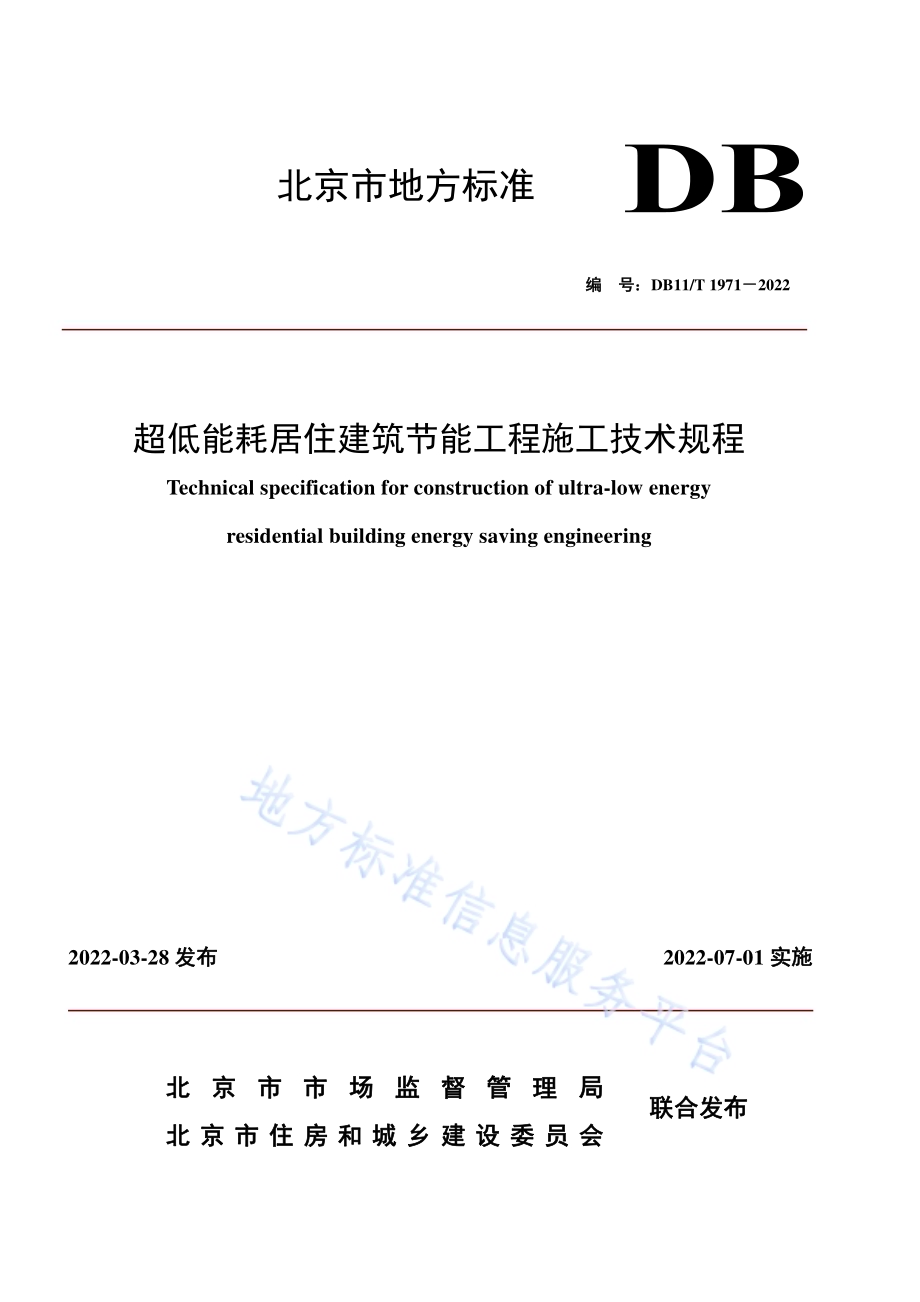

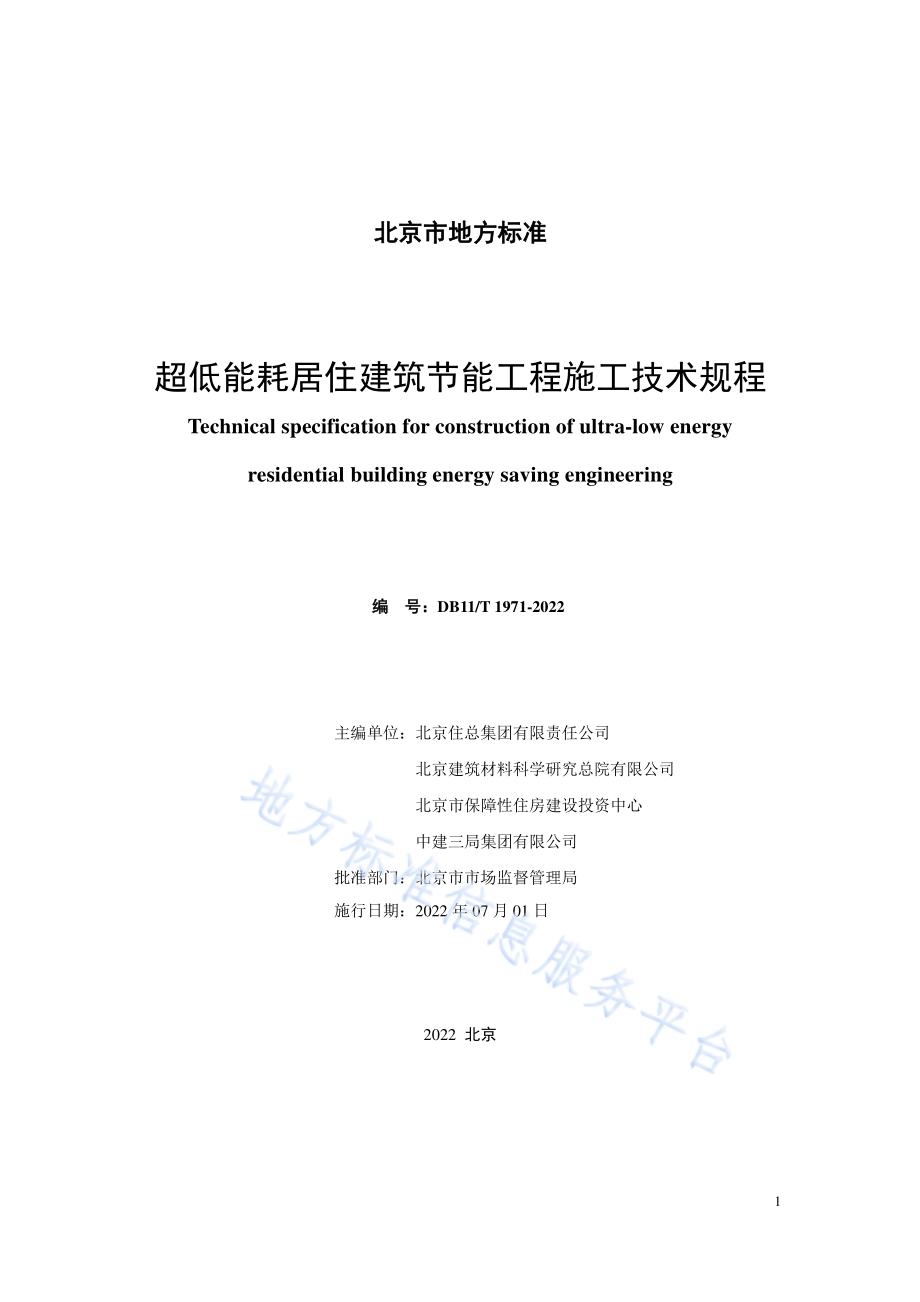

北京市地方标准 编 号：DB11/T 1971 2022 超低能耗居住建筑节能工程施工技术规程 Technical specification for construction of ultra-low energy residential building energy saving engineering 2022-03-28发布 2022-07-01实施 北京市市场监督管理局 北京市住房和城乡建设委员会 联合发布 1 北京市地方标准 超低能耗居住建筑节能工程施工技术规程 Technical specification for construction of ultra-low energy residential building energy saving engineering 编 号：DB11/T 1971-2022 主编单位：北京住总集团有限责任公司 北京建筑材料科学研究总院有限公司 北京市保障性住房建设投资中心 中建三局集团有限公司 批准部门：北京市市场监督管理局 施行日期：2022年 07月 01日 2022 北京 2 前 言 根据原北京市质量技术监督局关于印发 2018年北京市地方标准制修订项 目计划的通知（京质监发 2018 20号）的要求。规范编制组经广泛调查研 究、试验验证，认真 总 结 北京、天津超低能耗居 住建筑 工程实践 经 验，参考国内 相 关标准，并在 广泛 征 求 意见 的 基础上，制 定本 规 程。本 规 程 的主要技术 内容是：1总 则；2术 语；3基本 规 定；4墙体；5外 门 窗；6屋面；7地 面及 地 面以下其它 部位；8气密 性施 工；9新风热回收系统；10辅助供冷供热系统；11太阳能光热系统；12太阳能光伏系统；13工程现 场 检验。本 规 程由 北京市住房 和城乡 建设 委员会、北京市市场监督管理局 共同负 责管理，北京市住房 和城乡 建设 委员会归口并 组 织实 施，北京住总集团有限责任公 司 负 责 本 规 程 技术 内容 的 解释。执 行 过程 中 如 有 意见或 建 议，请寄送至 北京住总 集团有限责任公司（地 址：北京市 朝阳 区十里堡 北 里恒泰大厦 A座 201，电话：010-85818387，邮 编：100025，电子邮箱：）。本 规 程 主编单位：北京住总集团有限责任公司 北京建筑材料科学研究总院有限公司 北京市保障性住房建设投资中心 中建三局集团有限公司 本 规 程参 编单位（排名不分先后）：北京市建筑 节 能 与 建筑材料管理 事务 中心 北京建筑 节 能 研究发 展 中心 中 国 建筑科学研究院有限公司 中 国 建材 检验认证 集团 股份 有限公司 中 国 建筑设计研究院有限公司 中建 一 局集团 装饰 工程 有限公司 中建 二 局 第 三建筑 工程 有限公司 中建 一 局集团建设发 展 有限公司 北京住总 第 三 开 发建设有限公司 北京 城 建 六 建设集团有限公司 北京 城乡 建设集团有限责任公司 北京 首钢 建设集团有限公司 北京中建建筑科学研究院有限公司 北京 赛瑞斯 国 际 工程 咨询 有限公司 北京 思家节 能 建材有限公司 北京 金茂绿 建科技有限公司 3 北京住科 宏远 建筑 装饰 工程 有限公司 北京科 尔 建筑 节 能 技术有限公司 中建三局集团北京有限公司 中建三局 第二 建设 工程 有限责任公司 天津 市 龙人 房地 产开 发有限公司 天津 市建筑设计研究院有限公司 天津 市 贰拾壹站 检 测 技术有限公司 天津 华宇盛 津 装饰 工程 有限公司 天津 大 学 河 北 奥润顺达 窗 业 有限公司 河 北 省 建筑科学研究院有限公司 河 北建设集团有限公司 河 北 玄狐节 能 材料有限公司 河 北三 楷深 发科技 股份 有限公司 雄安万 科 绿色 研究发 展 中心 富思特 新 材料科技发 展股份 有限公司 江苏卧牛山 保 温防水 技术有限公司 瑞 国 节 能 投资（北京）有限公司 上 海朗绿 建筑科技 股份 有限公司 立邦涂 料（中 国）有限公司 北 鹏 建材集团 股份 有限公司 哈尔滨森 鹰 窗 业股份 有限公司 力维拓（中 国）建筑科技有限公司 汉 能 移动 能 源控 股 集团有限公司 无锡罗成环境 科技有限公司 本 规 程 主要 起草 人 员：鲍 宇 清、谢 锋、路 国 忠、伍孝波、卢 松、王亚峰、牛 寅平、向振 宇、刘 月、宋 梅、敖 卫、周 宁、魏 巍、夏寅飞、尹志芳、于 晟、李伟铭、陈 斌、李 君、龚 海 光、杨 磊、芮 浩、赵 及 建、王博渊、张 永、白 燕、张 金 成、郭红斌、聂 辉、潘 悦、闫 国 丰、徐 烨、詹必 雄、陈 杭、张兰芳、张 顼、李 建 辉、任 静、朱 保 山、李佳鸿、方 振雷、刘洪奎、徐 佳、洪 杰、宋凯 新、尹宝泉、李 丰、沈 毅、臧 顺 利、董璐璐、4 庞 伟、傅 超、王 哲、马 安龙、杨 铭、藤仁栋、李 爱 华、杨 林 山、马 国 栋、张 惠丽、彭宣颖、刘 东 华、熊少 波、解 文强、王 朝 静、谢 远 建、成 时亮、叶贤庆、朱松平、陈 娟、王 昭、陈伟君、杨洪 昌、李 思达、代 云、李君 妮、贾 派 本 规 程 主要 审 查 人 员：李 栋、胡德均、万水 娥、孙诗兵、朱清 宇、周 辉、于 震、张 文龄、张 建 利 5 目 次 1 总 则.9 2 术 语.10 3 基本 规 定.12 4 墙体.13 4.1一 般 规 定.13 4.2 施 工 准 备 及 作 业 条件.14 4.3 施 工 要 点.14 4.4 质量 验收.16 5 外 门 窗.21 5.1一 般 规 定.21 5.2 施 工 准 备 及 作 业 条件.21 5.3 施 工 要 点.21 5.4 质量 验收.23 6 屋面.26 6.1一 般 规 定.26 6.2 施 工 准 备 及 作 业 条件.26 6.3 施 工 要 点.26 6.4 质量 验收.27 7 地 面及 地 面下其 他 部位.30 7.1一 般 规 定.30 7.2 施 工 准 备 及 作 业 条件.30 7.3 施 工 要 点.31 7.4 质量 验收.32 8 气密 性施 工.34 8.1一 般 规 定.34 8.2 施 工 准 备 及 作 业 条件.35 8.3 施 工 要 点.35 8.4 质量 验收.38 9 新风热回收系统.41 9.1 一 般 规 定.41 9.2 施 工 准 备 及 作 业 条件.41 9.3 施 工 要 点.41 9.4 质量 验收.42 10 辅助供冷供热系统.44 10.1 一 般 规 定.44 10.2施 工 准 备 及 作 业 条件.44 10.3 施 工 要 点.44 10.4 质量 验收.44 11 太阳能光热系统.46 11.1 一 般 规 定.46 11.2 施 工 准 备 及 作 业 条件.46 11.3 施 工 要 点.46 6 11.4 质量 验收.47 12 太阳能光伏系统.49 12.1 一 般 规 定.49 12.2 施 工 准 备 及 作 业 条件.49 12.3 施 工 要 点.49 12.4 质量 验收.50 13 工程现 场 检验.52 13.1 围护 结 构 实体检验.52 13.2 设 备 系统 节 能 性 能检验.52 附录 A 构造做法.53 附录 B 主要 节 点做法.57 附录 C 180剥离强度 性 试验 方 法.72 本 规 程 用词说明.74 引用 标准 名 录.75 附：条文说明.76 7 Contents 1 General.9 2 Term.10 3 Basic rules.12 4 Wall.13 4.1 General provisions.13 4.2 Construction preparation and operation conditions.14 4.3 Key points of construction.14 4.4 Quality acceptance.16 5 external doors and windows.21 5.1 General provisions.21 5.2 Construction preparation and operation conditions.21 5.3 Key points of construction.21 5.4 Quality acceptance.23 6 Roof.26 6.1 General provisions.26 6.2 Construction preparation and operation conditions.26 6.3 Key points of construction.26 6.4 Quality acceptance.27 7 Ground and Other Parts Under the Ground.30 7.1 General provisions.30 7.2 Construction preparation and operation conditions.30 7.3 Key points of construction.31 7.4 Quality acceptance.32 8 Construction of air tightness measures.34 8.1 General provisions.34 8.2 Construction preparation and operation conditions.35 8.3 Key points of construction.35 8.4 Quality acceptance.38 9 Ventilation Heat Recovery System.41 9.1 General provisions.41 9.2 Construction preparation and operation conditions.41 9.3 Key points of construction.41 9.4 Quality acceptance.42 10 Auxiliary cooling and heating system.44 10.1 General provisions.44 10.2 Construction preparation and operation conditions.44 10.3 Key points of construction.44 10.4 Quality acceptance.44 11 Solar photothermal system.46 11.1 General provisions.46 11.2 Construction preparation and operation conditions.46 11.3 Key points of construction.46 8 11.4 Quality acceptance.47 12 Solar photovoltaic system.49 12.1 General provisions.49 12.2 Construction preparation and operation conditions.49 12.3 Key points of construction.49 12.4 Quality acceptance.50 13 In-Site inspection.52 13.1 In-Site inspection of building envelope.52 13.2 Energy efficient performance inspection ofequipment syetem.52 Appendix A Construction method.53 Appendix B Main node method.57 Appendix C 180 peel strength test method.72 Explanation of wording in this standard.74 List of quoted standards.75 Addition:Explanationg of provisions.76 9 1 总则 1.0.1 为 规范 超低能耗居 住建筑 节 能工程 的施 工和 质量 控 制，保 证工程 质量，制 定本 规 程。1.0.2 本 规 程 适用 于 新 建、改 建 和 扩 建 民用 超低能耗居 住建筑 节 能工程 的施 工及 质量 控 制。1.0.3 超低能耗居 住建筑 节 能工程 的施 工和 质量 控 制 除应符合 本 规 程外，尚应符合 国 家 及 地 方 现 行有关标准的规 定。10 2 术语 2.0.1 超低能耗居住建筑 ultra-low energy residential building 适应 气 候 特 征和 场地 条件，通 过 被 动 式 建筑设计 最 大 幅度降 低 建筑 供 暖、空 调、照明需求，通 过 主 动 技术 措 施 最 大 幅度提高 能 源 设 备 与 系统 效率，充 分 利用 可再生 能 源，以 最少 的 能 源 消 耗 提 供 舒 适 室 内 环境 的建筑，且室 内 环境 参 数 和能 效 指 标 符合 相 关设计标准规 定 的 居 住建筑。2.0.2 建筑气密性 air tightness of buildings 建筑 物 在 封闭状态 下 阻止 空 气 渗透 的 能 力。用 于 表 征 建筑 或 房 间 在 正常 密 闭情况 下 的 无组 织 空 气 渗透 量。2.0.3 气密层 air tightness layer 由气密 性材料 和 部 件、抹灰层等形 成 的 防 止 空 气 渗透 的 连续 构造 层。2.0.4 防水隔汽膜 water-proof vapor barrier membrane 对 建筑 物 外 围护 结 构 的 缝隙进 行 密 封、阻挡 空 气 与水 汽渗透 的材料，包括自粘型 和 非自 粘型。2.0.5 防水透汽膜 water-proof and vapor-permeable membrane 对 建筑 物 外 围护 结 构 的 缝隙进 行 密 封 并 兼具 防水 及 允许 水 蒸汽透出功 能 的材料，包括自粘型 和 非自粘型。2.0.6 外挂式安装 external installation 建筑 外 门 窗内 表 面 与 结 构 外 表 面 齐 平，门 窗和结 构 之间 的 缝隙采 用 防水 透汽 和 防水 隔汽材料 进 行 密 封 的 一 种 安装 方 式。2.0.7 保温隔热附框 heat insulation sub frame 固 定 于 墙体或窗口内，用 于 安装、固 定外 门 窗，具 有 一 定 强度、保 温 隔 热、防水 等 性 能的 构件。2.0.8 带隔热附框的洞内安装 installation in tunnel with heat insulation sub frame 将隔 热 型 材 作为附 框，门 窗 框嵌入 附 框洞 口内 安装，门 窗 框 与 附 框洞 口 之间 的 缝隙采 用防水 隔汽 材料 和 防水 透汽 材料 进 行 密 封 的 一 种 安装 方 式。2.0.9 保温隔热垫块 thermal insulation pad 用 于 围护 结 构 外 侧固 定 出挑 金 属 构件，具 有 一 定 保 温 隔 热 性 能、抗压 强度 或 压缩 强度 的制 品，如 高 密 度 模塑聚苯板、高 密 度 硬泡聚氨酯板、橡塑板 材、塑 料 板 材 或 木板 材 等。2.0.10 断热桥锚栓 anchor bolt of thermal insulation bridge 11 通 过 特 殊 的 构造 设计，能 有 效 减小 或 阻断锚钉 热 桥 效应 的 锚栓，根据 安装 方 式 可 分 为 沉入 式 和 非沉入 式 两种类型。2.0.11 断热桥承重连接件 load bearing thermal insulating elements 由 不 锈 钢钢 筋、碳 钢钢 筋、保 温 材料、抗剪 材料 等 组 成，通 过 特 殊 构造 设计 用 于 降 低 悬 挑 构件 和 主 体结 构 之间 热 桥 效应 且 保 证结 构 承载 的 连 接 件。2.0.12 安装型光伏组件 building-attached photovoltaic(PV)module 工 厂 生 产 的标准 光伏 组 件。12 3 基本规定 3.0.1 超低能耗居 住建筑 围护 结 构 保 温 层 应 连续、完整。围护 结 构 各 部 分 的 传 热系 数 及 采 用 的保 温 材料 种类、厚 度、性 能 指 标 和 构造做法应符合 设计要求，构造做法 可 按 附录 A进 行 选 用。3.0.2 超低能耗居 住建筑 采 用 的材料、产 品 和系统，必 须 符合 设计要求、相 关 国 家 现 行标准 和 地方标准的规 定。不 应 使 用明 令禁 止 使 用 或 淘汰 的材料、产 品 和系统。3.0.3 超低能耗居 住建筑 采 用 新 材料、新 技术、新工 艺、新 设 备，应 进 行 论 证并 符合 相 关规 定 的要求。3.0.4 建筑 物 气密 层 宜 位于 围护 结 构 内 侧，并 应 连续、完整。围护 结 构 不 同 材料 交界处、穿 外墙和 出 屋面 管 线、套 管 等 空 气 渗 漏 部位 应 采 用 气密 性 处 理 措 施。3.0.5 超低能耗居 住建筑 围护 结 构 上 的 悬 挑 构件、预埋 构件、女儿 墙 等 部位 应 采 用 断 热 桥 处理 措 施。3.0.6 当 同 一 栋 居 住建筑 分 为 超低能耗 建筑 和 非 超低能耗 建筑 两 部 分 时，分 界处 应 按 超低能 耗 建筑要求 进 行保 温 隔 热和气密 性 处 理。3.0.7 节 能工程 施 工 前 应做 如下 技术准 备：1 应 组 织 设计单位 进 行 节 能工程 专 项设计 交底；2 编制 节 能工程 专 项施 工 方 案，专 项施 工 应 对 照 设计 内容，针 对 工程 涉 及 的 分 项制 定 方 案；3 施 工 人 员 应 进 行 超低能耗居 住建筑 专 项施 工 培训，并 应 对 施 工 人 员 进 行技术 交底。3.0.8 断 热 桥 和气密 性 处 理的部位 应 进 行 隐蔽 工程验收。3.0.9 超低能耗居 住建筑 节 能工程 的 防 火 安 全、各 部位保 温 材料 耐火极 限 应符合 现 行 国 家 标准建筑设计 防 火 规范 GB 50016和相 关地方标准的规 定。3.0.10 超低能耗居 住建筑 节 能工程 应 按 现 行 国 家 标准建筑 节 能工程 施 工 质量 验收 标准GB 50411的规 定及 建筑 特 点 进 行 验收，气密 性 措 施 应 按 单 独 分 项 工程 进 行 验收。13 4 墙体 4.1一般规定 4.1.1 外墙外 保 温 施 工 应 在外 门 窗、基 层 墙体上 的 预埋 件、连 接 件、穿 墙 管 道 等 安装 完 成，并 经 验收 合 格 后 进 行。4.1.2 当 采 用 岩棉 条 薄 抹灰 外墙外 保 温 系统 时，岩棉 条 的 宽 度 不 宜 小 于 200mm。当 采 用 岩棉 板 薄 抹灰 外墙外 保 温 系统 时，应 依 据 国 家 现 行 相 关标准制 定 专 项施 工 方 案 和验收 方 法，并 应组 织 专 家 论 证。4.1.3 外墙外 保 温 系统 应 采 用 断 热 桥锚栓。当 基 层 墙体 为 钢 筋 混凝土 时，锚栓 的有 效 锚固 深 度应符合 设计要求，且 不 应 小 于 50mm；当 基 层 墙体 为 加 气 混凝土 等 砌 体结 构时，锚栓 的有效 锚固 深 度应符合 设计要求，且 不 应 小 于 65mm。4.1.4 围护 结 构 上 的 悬 挑 构件应符合 下 列 规 定：1 当 采 用 断 热 桥 承重 连 接 件时，其 承载 性 能 应符合 相 关 国 家 标准的要求，其 连 接 方 式、热工 性 能 应符合 设计要求；2 当 采 用 普 通 预埋 件 连 接 时，其 与 基 层 墙体 之间 的保 温 隔 热 垫块厚 度应符合 设计要求。4.1.5 穿 透 围护 结 构 管 道 的 预留 洞 口或 套 管 直径 应 满足 设计要求，洞 口 直径 或 套 管 内 径 应 大于管 道 外 径 60mm以上，洞 口或 套 管 与 管 道 之间 应 按 设计要求 填 充 保 温 材料。4.1.6 墙体 保 温 所 用 材料 应符合 下 列 规 定：1 当 保 温 材料 为 模塑聚苯板 时，系统、保 温 材料 及 配套 材料的性 能 应符合 现 行 国 家 标准 模塑聚苯板 薄 抹灰 外墙外 保 温 系统 材料 GB/T 29906及相 关地方标准的规 定。2 当 保 温 材料 为 硬泡聚氨酯板 时，系统、保 温 材料 及 配套 材料的性 能 应符合 现 行行 业 标 准 硬泡聚氨酯板 薄 抹灰 外墙外 保 温 系统 材料 JG/T 420及相 关地方标准的规 定。3 当 保 温 材料 为 挤 塑聚苯板 时，保 温 材料的性 能 应符合 现 行 国 家 标准 挤 塑聚苯板（XPS）薄 抹灰 外墙 保 温 系统 材料 GB/T 30595及相 关地方标准的规 定。4 当 保 温 材料 为 真 空 绝 热 板 时，保 温 材料的性 能 应符合 现 行 国 家 标准 真 空 绝 热 板 GB/T 37608及相 关地方标准的规 定。5 当 保 温 材料 为 岩棉 条时，系统、保 温 材料 及 配套 材料的性 能 应符合 现 行行 业 标准 岩棉薄 抹灰 外墙外 保 温 工程 施 工 技术标准 JGJ/T 480及相 关地方标准的规 定。6 当 设计有 防 火 隔 离 带 时，其 性 能 应符合 现 行行 业 标准建筑 外墙外 保 温防 火 隔 离 带 技 术规 程 JGJ 289及相 关地方标准的规 定。7 当 分 隔 供 暖 与 非 供 暖空 间 的 隔 墙 等 部位 采 用 保 温 砂浆 时，其 性 能 应符合 现 行 国 家 标准建筑保 温 砂浆 GB/T 20473及相 关地方标准的规 定。14 8 其它 配套 材料的性 能 应符合 现 行 国 家 标准、行 业 标准 和相 关地方标准的规 定。4.2 施工准备及作业条件 4.2.1 外 保 温 施 工 前，应 具 备 下 列 条件：1 基 层 墙体 应 已 验收 合 格；2 穿 透 保 温 层 的（设 备、管 道 的）联 结 件、穿 墙 管 线 应 已 采 用 断 热 桥 做法 安装 完毕 并验 收 合 格，做法 可 按 本 规 程 附录 B中 B.0.1、B.0.2的规 定执 行；3 外 门 窗、断 热 桥 承重 连 接 件、普 通 预埋 件 和 连 接 件、穿 墙 管 道套 管 等 应 已 安装 完毕 并验收 合 格，断 热 桥 做法 可 按 本 规 程 附录 B中 B.0.3、B.0.4、B.0.5的规 定执 行；4 穿 透 外墙 的管 道 等 部位 应 完 成 气密 性 处 理；5 施 工 用 吊篮 或 专 用 外 脚手架搭 设 应 牢 固，并 应 经 安 全 验收 合 格。4.2.2 外 保 温 施 工 的 墙体基面 的 尺寸偏差 应符合 表 4.2.2的规 定，当 墙体基面 未 达 到 要求 时，应 使 用 聚 合 物 砂浆 进 行 找 平 处 理。表 4.2.2 墙体基面的允许尺寸偏差 工程 做法 项目 允许 偏差，mm 检验 方 法 砌 体 工程 墙面 垂 直 度 每 层 5 2m托 线 板 检 查 全 高 10m 8 经 纬仪 或 吊线、钢 尺 检 查 10m 15 表 面 平 整 度 5 2m靠 尺 和 塞 尺 检 查 混凝土 工程 墙面 垂 直 度 层 高 5m 5 经 纬仪 或 吊线、钢 尺 检 查 5m 8 全 高 H/1000、且 30 经 纬仪、钢 尺 检 查 表 面 平 整 度 3 2m靠 尺 和 塞 尺 检 查 4.2.3 施 工 作 业 条件应符合 下 列 规 定：1 环境 温 度 和基 层 墙体 温 度 不 得 低 于 5，风 力 不 得 大 于 5级；2 夏 季 施 工，施 工面 应 避免 阳光 直 射，必 要 时 可 在 脚手架 上 搭 设 防 晒布遮 挡；3 雨 天 不 得 施 工，如 施 工 中 突遇 降 雨，应 采 取 有 效措 施 防 止 雨 水 冲刷 施 工面。4.2.4 预 制 混凝土 保 温 墙 板 系统 应 在工 厂预 制 成 型，养 护 完 成 后 运 送至工程现 场，吊 装 施 工 时 环境 温 度 不 应 低 于-5，风 力 不 应 大 于 3级，雨 天 不 得 施 工。4.3 施工要点 4.3.1外 保 温 单 网 系统 可 按 以下 流 程 施 工：放 线、挂 线 安装 托 架（设计要求 时）配 胶 粘 剂 粘 贴翻 包 玻纤网 粘 贴 保 温 板（隔 离 带）安装 锚栓 保 温 板 涂 界 面 剂（当 需 要 时）配 抹 面 胶 浆 抹 底 层抹 面 胶 浆 铺 设 玻纤网 抹 面 层抹 面 胶 浆 变 形缝 处 理（当 需 要 时）15 外 饰 面 作 业 验收。4.3.2外 保 温 双网 系统 可 按 以下 流 程 施 工：放 线、挂 线 安装 托 架（设计要求 时）配 胶 粘 剂 粘 贴翻 包 玻纤网 粘 贴 保 温 板（隔 离 带）压入 增 强 及 翻 包 玻纤网 抹 底 层抹 面 胶 浆 并 压入 底 层 玻纤网 安装 锚栓 抹 中 层抹 面 胶 浆 并 压入 面 层 玻纤网 抹 面 层抹 面 胶 浆 变 形缝 处 理（当 需 要 时）外 饰 面 作 业 验收。4.3.3 预 制 混凝土 保 温 墙 板 系统 可 按 以下 流 程 施 工：放 线 预 制 混凝土 保 温 墙 板 吊 装 临 时 支撑 套 筒灌 浆 现 浇 区 拼 缝 处 保 温安装 现 浇 区钢 筋模板 混凝土 施 工 拼 缝 的 室 外 侧 防 水 处 理 外 饰 面 作 业 验收。4.3.4 托 架 安装 应符合 下 列 规 定：1 当 采 用 薄 抹灰 外 保 温 系统或其 他 保 温 设计有要求 时，可 安装 起 步托 架 或 层间 托 架，托架 可 按 本 规 程 附录 B中 B.0.6的规 定 安装。托 架 挑出 基 层 墙体 部 分 的 长 度 不 应 大 于保 温 层 厚 度 的 2/3且 不 应 小 于保 温 层 厚 度 的 1/3；2 托 架 与 基 层 墙体 之间 宜 设 置 保 温 隔 热 垫块，保 温 隔 热 垫块 的 厚 度 不 应 小 于 5mm，采用 机械 连 接 的方 式 固 定 于 基 层 墙体；3 当 采 用 岩棉 条 薄 抹灰 外 保 温 系统 时，可 按 本 规 程 附录 B中 B.0.7的规 定在阳 角 位 置 安装 托 架；托 架 挑出 基 层 墙体 部 分 的 长 度 不 应 大 于保 温 层 厚 度 的 2/3且 不 应 小 于保 温 层 厚 度 的 1/3。4.3.5 粘 贴 保 温 板 时，其 排 板 宜按 水 平 顺 序 进 行，上下 应 错 缝粘 贴，阴 阳 角 处 应做 错茬 处 理。当 阳 台、空 调 台 板等 部位 4.3.6 保 温 板 分 层粘 贴 时，应 按 下 列 操 作 工 艺 进 行：1 每 层 上下 两 块 保 温 板 接 缝 应 错 开；2 第一 层 保 温 板粘 结 可 选 择 点 框 法 或 条 粘 法，基面 平 整 度 较 差 时 宜选 用点 框 法，粘 结面 积 率应符合 相 关地方标准规 定；3 第二 层 保 温 板粘 贴 方 式应 采 用条 粘 法；4 第一 层 和 第二 层 保 温 板 应 进 行 错 缝 处 理。4.3.7 防 火 隔 离 带 的设 置 应符合 现 行 国 家 标准建筑设计 防 火 规范 GB 50016的规 定，当 采用 分 层粘 贴 时，可 按 本 规 程 附录 B中 B.0.8的规 定 施 工，其 重 叠 部 分 高度 不 得 小 于 300mm。4.3.8 外 门 窗口 保 温 做法 可 按 本 规 程 附录 B中 B.0.9、B.0.10执 行，并 应 按 下 列 操 作 工 艺 进 行：1 保 温 板 宜 覆盖 窗 框 不 小 于 20mm；2 保 温 材料 遇 外窗 连 接 件时，应 预 先 在 粘 结面 裁 出 合适 形状，再进 行 粘 贴；3 保 温 板 与 窗 框 交接处宜 采 用 专 用 收 边 条 密 封，也 可 填 塞膨胀 止 水 带 后 再 用 密 封 材料 密 封；16 4 当 设计有 披 水 板 时，外 保 温与 披 水 板两 端 及 底 部 之间 的 缝隙 应 先 用 膨胀 止 水 带填 塞，再进 行 密 封 处 理。4.3.9 断 热 桥锚栓 安装 应符合 下 列 规 定：1 锚栓 安装 应 至 少 在 保 温 板粘 贴 24h后 进 行。锚栓 套 管 长 度应 根据 锚固 深 度、粘 结 砂浆厚 度、保 温 板 厚 度 等 因素 选 择；2 当 采 用 非沉入 安装 方 式时，锚栓压 盘 应 紧 压 保 温 板，锚钉 长 度 小 于 锚栓 套 管 时，套 管应用 发 泡聚氨酯 填满，具 体 可 按 本 规 程 附录 B中 B.0.11执 行；3 当 采 用 沉入 式 安装 方 式时，锚栓压 盘 应 压入 保 温 层 内，并 塞 入 与 保 温 板 相同 材质的保 温 块，具 体 可 按 本 规 程 附录 B中 B.0.12执 行；4 钻头 直径 应 与 锚栓 规 格 相 符，钻孔 深 度应 大 于 锚固 深 度 10mm，旋 入 式 锚栓 不 应 采 用敲击 式 安装 方 式；5 当 保 温 材料 为 岩棉 条时，阳 角 部位的 锚栓 应 压 住 增 强 玻纤网 外，且 应 锚固 于 基 层 墙体 内，不 得虚 锚 于 阳 角 保 温 层 内。具 体 可 按 本 规 程 附录 B中 B.0.13执 行。4.3.10 当 采 用 岩棉 条作为 保 温 材料 时 宜 设 置双 层 玻纤网。4.3.11 外 饰 面 作 业 应 在 抹 面 层 达 到 饰 面 施 工 要求 后 进 行，当 采 用 岩棉 条作为 保 温 材料 时，应选 择 透 气 性 好 的 饰 面 材料。4.3.12 女儿 墙 保 温 及 压 顶 板 安装 可 按 本 规 程 附录 B中 B.0.14执 行，并 应 按 下 列 操 作 工 艺 进行：1 当 屋面 底 层 有 隔 气 措 施 或 防水 时，应 在 粘 贴 保 温 板 前完 成 并验收 合 格；2 女儿 墙 部位保 温 应 按 设计要求 进 行 处 理，屋面 保 温 和外墙 保 温 应 保 证 连续 性；3 压 顶 板 与 女儿 墙 应 联 结 牢 固，并 应 采 取 断 热 桥 措 施；4 屋面 防水 层 宜 延伸 至 女儿 墙 顶 部。4.3.13 预 制 混凝土 保 温 墙 板 系统 施 工 应符合 下 列 规 定：1 现 场 存放、吊 装 过程 中，保 温 材料 裸露 部 分 应做 保 护；2 预 制 构件 安装 完 成 后 的保 温 系统 应 整 体 连续；3 预 制 混凝土 保 温 墙 板 系统 与 现 浇 混凝土 转换 层 外 保 温 交接处 产 生 错台 时，应 进 行 防水处 理；4.3.14 当 分 隔 供 暖 与 非 供 暖空 间 的 隔 墙、分 户 墙 采 用 保 温 砂浆 进 行保 温 处 理 时，应 分 层进 行抹灰，每 层抹灰 厚 度 不 宜 超过 20mm。4.4 质量验收 I 一般要求 17 4.4.1 外墙外 保 温 系统 应 由同 一 供 应 商 提 供 配套 的组 成 材料 和 型 式 检验 报告。型 式 检验 报告 中 应 包括 耐 候 性 和 抗 风 压 性 能检验 项目 以及 配套 组 成 材料的 名 称、生 产 单位、规 格 型 号 及 主 要性 能参 数。4.4.2 工程 施 工 时，应 对 下 列 部位 或内容 进 行 隐蔽 工程验收，并 应 有 详细 的 文 字记 录 和 必 要 的 图像 资料：1 保 温 层 附 着 的 基 层 及其 表 面 处 理；2 保 温 板 的 粘 结；3 被 封闭 的保 温 材料 厚 度；4 防 火 隔 离 带 的设 置（设计有要求 时）；5 托 架（设计有要求 时）；6 锚固 件 安装；7 玻纤网铺 设；8 抹 面 层 厚 度；9 墙体热 桥 部位 处 理；10 穿 墙 管 线 等 部位的 防水 处 理。4.4.3 采 用 相同 材料、工 艺 和 施 工 做法 的 墙面，保 温 墙面面 积 扣 除 门 窗 洞 口 后，应 每 1000m2划 分 为 一 个 检验 批，不 足 1000m2也 应 划 分 为 一 个 检验 批。II 主控项目 4.4.4 墙体 保 温 工程 所 用 材料 进 场 时，应 进 行质量 检 查 和验收，其 品种、规 格、性 能 应符合 设计 和相 关标准的要求。检验 方 法：观察、尺 量 检 查；检 查 系统和 材料性 能 型 式 检 测 报告、产 品 合 格 证和 出 厂 检 验 报告 等 质量 证 明文件。检 查 数 量：品种、规 格按 进 场批 次，每 批 随 机 抽 取 3个 试 样 进 行 检 查；质量 证 明文件应按 其 出 厂 检验 批 进 行 核 查。4.4.5 外墙外 保 温 工程 所 用 材料 进 场 时，应 进 行施 工现 场 见证 取 样复 验，结 果 应符合 设计要 求，复 验 要求 应符合 表 4.4.5的规 定。检验 方 法：现 场 随 机 见证 取 样 送检，核 查 复 验 报告。检 查 数 量：同 厂 家、同 品种 产 品，按 照 保 温 墙面面 积，在 5000m2以内 时应 复 验 1次；当 面 积每增 加 5000m2时应 增 加 1次，增 加 的 面 积 不 足 规 定 数 量 时 也 应 增 加 1次。同工程 项目、同 施 工 单位 且 同 时 施 工 的 多个 单位 工程（群 体 建筑），可 合 并 计 算 保 温 墙面 抽 检面 积。表 4.4.5 外保温材料复验要求 18 序 号 材料 名 称 复 验 项目 1 外 保 温 系 统 模塑聚苯板、硬泡聚氨 酯板 复 验 项目 应符合 相 关地方标准的规 定 岩棉 条 2 预 制 混凝土 保温 墙板 系统1 挤 塑聚苯板 硬泡聚氨酯板 真 空 绝 热 板 3 防 火 隔 离 带 4 胶 粘 剂 5 抹 面 胶 浆 6 玻纤网 7 锚栓 注：预 制 混凝土 保 温 墙 板 系统见证 取 样复 验 应 在工 厂 进 行。4.4.6 预 制 混凝土 保 温 墙 板 系统 的 结 构 性 能、热工 性 能及 与 主 体结 构 的 连 接 方 法应符合 设计 要求，与 主 体结 构 连 接 应 牢 固。检验 方 法：核 查 型 式 检验 报告、出 厂 检验 报告 和 隐蔽 工程验收 记 录。检 查 数 量：全 数 检 查。4.4.7 工程 施 工 前 应 按 设计 和本 规 程 的要求 对 基 层进 行 检 查 或 处 理，处 理 后 的 基 层 应符合 保 温 层 施 工 的要求。检验 方 法：对 照 设计 和本 规 程 要求 观察 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：全 数 检 查。4.4.8 当 外 保 温 系统 设计有 托 架 时，其 安装 位 置 应符合 专 项施 工 方 案 的要求，并 应 锚固 牢 固。检验 方 法：观察 检 查，手 扳 检 查；核 查 隐蔽 工程验收 记 录。检 查 数
