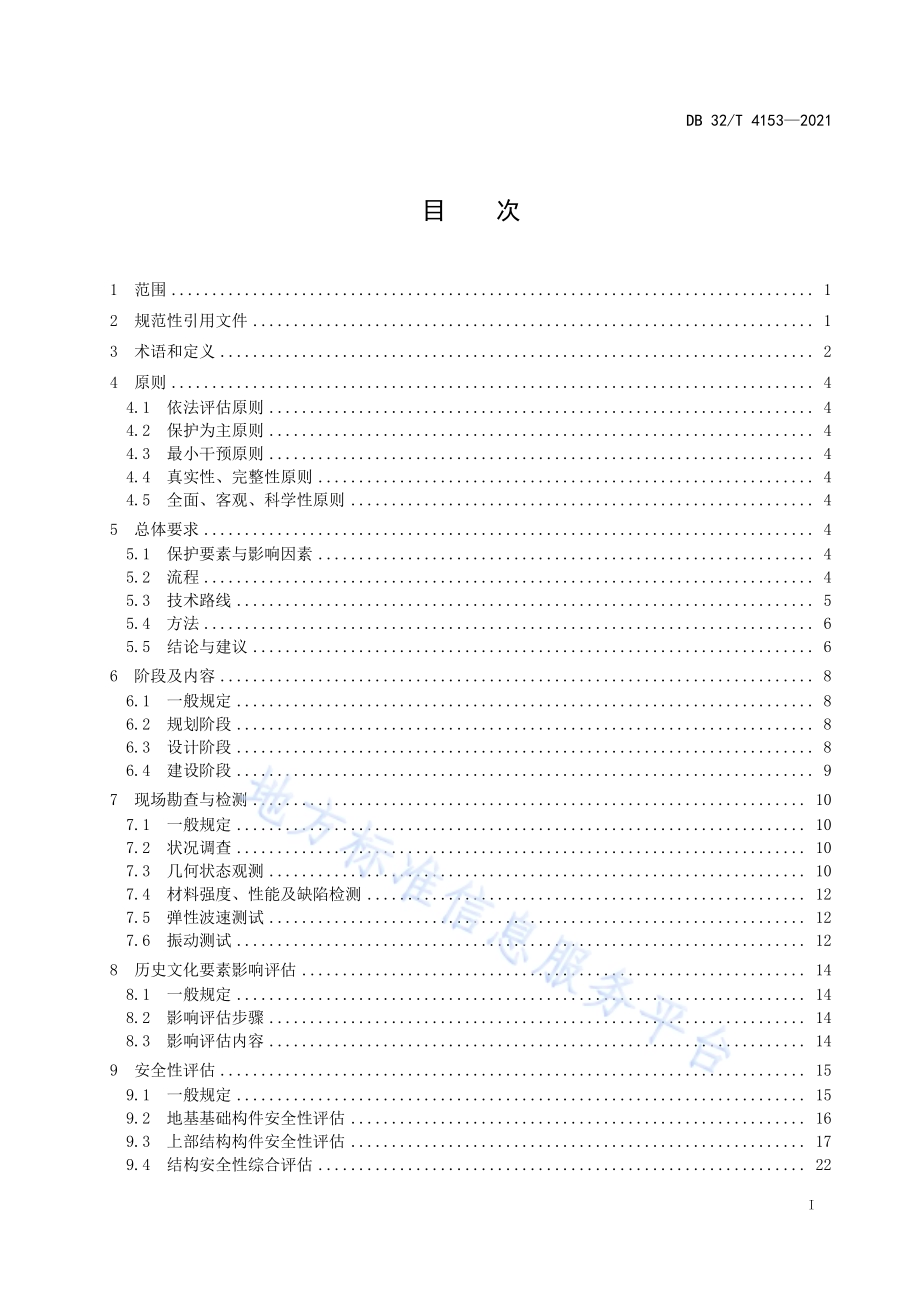

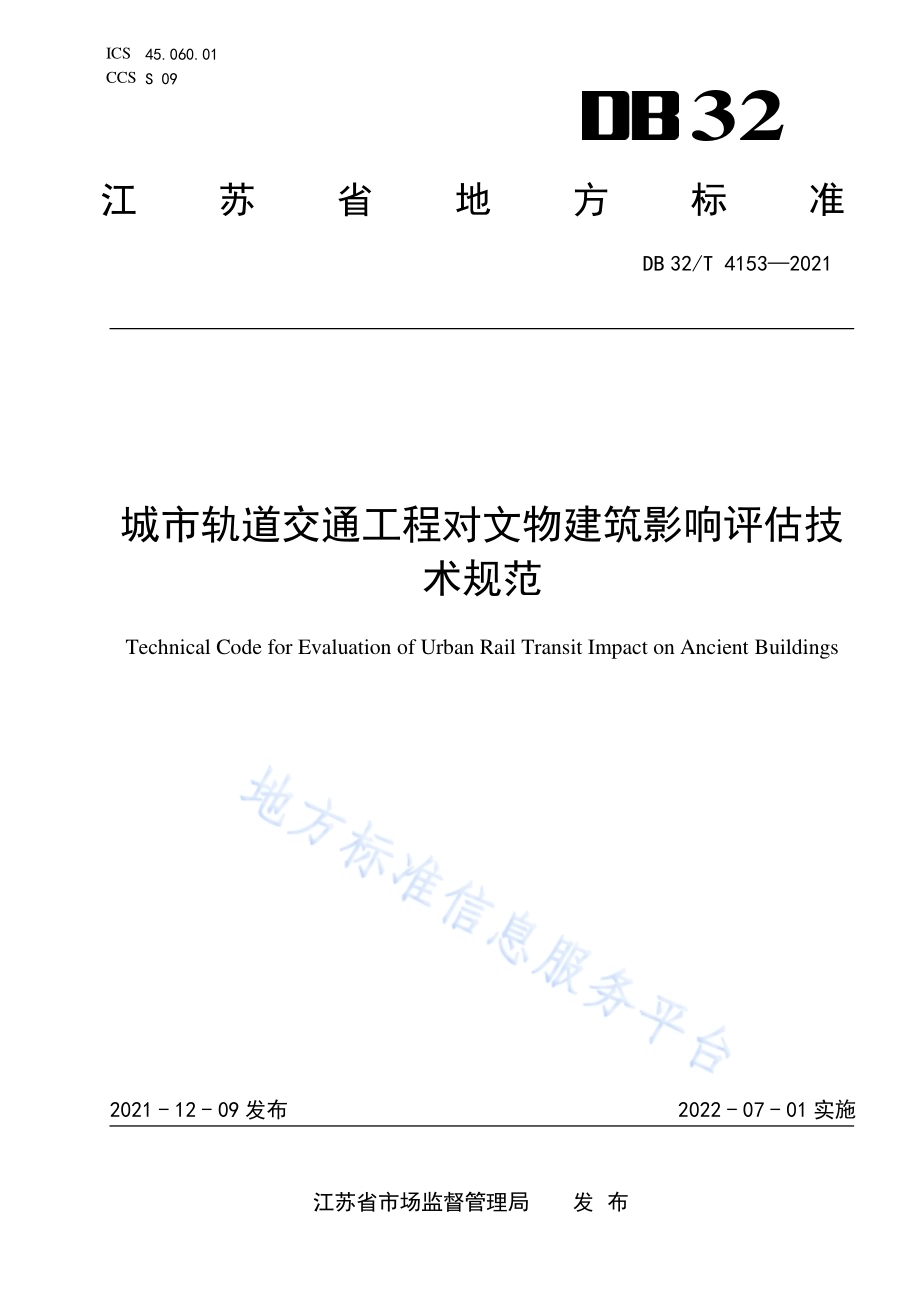

ICS 45.060.01 CCS S 09 32 江苏省地方标准 DB 32/T 4153 2021 城市轨道 交通工程 对文物建 筑影响评 估技术规范 Technical Code for Evaluation of Urban Rail Transit Impact on Ancient Buildings 2021-12-09 发布 2022-07-01 实施 江苏省市 场监督 管 理局 发 布 DB 32/T 4153 2021 I 目 次 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.2 4 原则.4 依法 评估 原则.4 4.1 保护 为主 原则.4 4.2 最小 干预 原则.4 4.3 真实 性、完整 性原 则.4 4.4 全面、客 观、科学 性 原则.4 4.5 5 总 体要 求.4 保护 要素 与影 响因 素.4 5.1 流程.4 5.2 技术 路线.5 5.3 方法.6 5.4 结论 与建 议.6 5.5 6 阶 段及 内容.8 一般 规定.8 6.1 规划 阶段.8 6.2 设计 阶段.8 6.3 建设 阶段.9 6.4 7 现 场勘 查与 检测.10 一般 规定.10 7.1 状况 调查.10 7.2 几何 状态 观测.10 7.3 材料 强度、性 能及 缺 陷检测.12 7.4 弹性 波速 测试.12 7.5 振动 测试.12 7.6 8 历 史文 化要 素影 响评 估.14 一般 规定.14 8.1 影响 评估 步骤.14 8.2 影响 评估 内容.14 8.3 9 安 全性 评估.15 一般 规定.15 9.1 地基 基础 构件 安全 性 评估.16 9.2 上部 结构 构件 安全 性 评估.17 9.3 结构 安全 性综 合评 估.22 9.4 DB 32/T 4153 2021 II 10 振 动影 响评 估.24 一般 规定.24 10.1 步骤 和方 法.24 10.2 施工 期振 动影 响评 估.25 10.3 运营 期振 动影 响评 估.26 10.4 附录A（资 料性）城市 轨道交 通工 程对 文物 建筑 影响评 估报 告的 编制 要求.28 附录B（规 范性）城市 轨道交 通工 程涉 文物 建筑 影响范 围.29 附录C（规 范性）单个 构件的 划分 原则.31 附录D（资 料性）构件 权重计 算方 法.32 附录E（资 料性）文物 建筑防 振措 施与 加固 方法.34 DB 32/T 4153 2021 III 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本 文件 由江 苏省 文化 和旅 游厅（省文 物局）提 出并 归口。本 文件 起草 单位：南 京工 业大学、南 京地 铁集 团有 限公司、苏 州高 新有 轨电 车集团 有限 公司、南京市文化 和旅 游局、东 南大 学、无 锡地 铁集 团有 限公 司、中 国铁 路设 计集 团有 限公司、中 国建 筑 第 八 工 程局有限 公司、南 京工 大桥 隧与轨 道交 通研 究院 有限 公 司。本 文件 主要 起草 人：佘才 高、朱 利明、林劲、陈志 宁、黎庆、王霆、陈 宁欣、张国 祥、张静、耿 天霜、王 宁、沈山 杉、孟江、陈彦 铭、张森、曹 双寅、张春 雷、嵇旭 东、许炳 刚、于 海鹏、苏 兴国。DB 32/T 4153 2021 1 城 市轨道 交通工程 对文物 建筑影响 评估技 术规范 1 范围 本文件 规定 了开 展城 市轨 道交通 工程 对文 物建 筑影 响评估 的原 则、流 程、阶 段 及内容，提出 了现 场勘查与 检测、历 史文 化要 素影响 评估、安 全性 评估、振动 影响 评估 的方 法和 要求。本 文 件 适用 于 城市 轨 道交通 工 程 及市 域 郊铁 路 进入文 物 保 护单 位 保护 范 围和建 设 控 制地 带 的文 物建筑影 响评 估，包括 古建 筑、石 窟寺 及石 刻、近现 代重要 史迹 及代 表性 建筑 等。地 下不 可移 动 文 物 和 重要遗址 的影 响评 估方 法 可 参照执 行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 39056 古建筑 砖石 结构 维修 与加 固技术 规范 GB 50007 建筑地 基基 础设 计规 范 GB 50009 建筑结 构荷 载规 范 GB 50068 建筑结 构可 靠性 设计 统一 标准 GB/T 50165 古建筑 木结 构维 护与 加固 技术标 准 GB 50292 民用建 筑可 靠性 鉴定 标准 GB/T 50344 建筑结 构检 测 技 术标 准 GB/T 50452 古建筑 防工 业振 动技 术规 范 GB 50463 工程隔 振设 计标 准 WW/T 0048 近现代 历史 建筑 结构 安全 性评估 导则 DB 32/T 4153 2021 2 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 城市轨 道交 通 urban rail transit 采用专 用轨 道导 向运 行的 城市公 共客 运交 通系 统，包 括地铁 系统、轻 轨系 统、单 轨系统、有 轨电 车、磁浮系 统、自动 导向 轨道 系统、市域 快速 轨道 系统。3.2 文物建 筑 ancient buildings 文物建 筑指具 有历 史、文 化、艺 术、科 学及 社会价 值的建 筑类文 物，包括 古 建筑、石窟寺 及石 刻、近现代 重要 史迹 及代 表性 建筑等。3.3 影响评 估 impact assessment 以文物 建筑 保护 为目 的，应 用系统、科 学的 方法，对 文 物建筑 保护 要素 及影 响因 素 进行 识别、分 析，评估文 物建 筑受 影响 的程 度，并 提出 相关 建议。3.4 检测 testing 对结构 的状 况或 性能 所进 行的现 场测 量和 取样 试验 等工作。3.5 结构安 全性 structural safety 在正常 使用 期间，不 考虑 偶然作 用条 件下，结 构满 足承载 力和 稳定 性的 能力。3.6 作用 action 施加在 结构 上的 集中 力或 分布力（直接 作用，也称 为 荷载）和 引起 结构 外加 变 形或约 束变 形的 原因（间接 作用）。3.7 永久作用 permanent action 在结构 使用 期间，其值 不 随时间 变化，或其 变化 与 平均值 相比 可以 忽略 不计，或 其变 化是 单调 的并能趋于 限值 的荷 载。3.8 DB 32/T 4153 2021 3 可变作用 variable action 在结构 使用 期间，其 值随 时间变 化，且其 变化 与平 均值相 比不 可以 忽略 不计 的荷载。3.9 作用效 应 effect of action 由作用 引起 的结 构或 结构 构件的 反应。3.10 抗力 resistance 结构或 结构 构件 承受 作用 效应的 能力。3.11 工业振 动 Industrial vibration 铁路、公路、城 市轨 道交 通、大 型动 力设 备、工程 施工等 工业 振源 产生 的振 动。3.12 动力特 性 dynamic characteristic 表示结 构动 态特 性的 基本 物理量，如 固有 频率、振 型和阻 尼等。3.13 动力响 应 dynamic response 结构受 动力 输入 作用 时的 输出，如位 移响 应、速度 响应、加速 度响 应等。3.14 防振距 离 vibration proof distance 文物建 筑不 受地面 振动 有 害影响 所需 的最 小距 离。3.15 振源减 振 vibration absorption of source 通过采 取措 施以 减小 振源 产生的 振动。3.16 传播路 径隔 振 vibration isolation of propagation path 通过采 取措 施在 传播 路径 上设置 隔振 屏障 以隔 离振 动。DB 32/T 4153 2021 4 4 原则 依法评 估原 则 4.1 影响评 估应 严格 遵守 相关 法律、法规，依 据相 关规 范、标 准开 展工 作。保护为 主原 则 4.2 影响评 估应 将文 物建 筑及 其周边 环境 的保 护置 于首 位，在 重视 文物 建筑 保护 原 则下正 确处 理经 济 建设、社 会发 展与 文物 建筑 保护的 关系。最小干 预原 则 4.3 在确保 文物 建筑 安全 的前 提下，城市 轨道 交通 工程 应减少 对文 物建 筑干 预的 程度与 频率。真实性、完 整性 原则 4.4 充分考 虑文 物建 筑保 护和 日常管 理需 要，注重 与文 物建筑 历史 文化 要素 相协 调，最 大限 度地 保 持 所涉及文 物 建 筑及 其周 边环 境的真 实和 完整。全面、客观、科 学性 原则 4.5 影响评 估应全 面阐 释文物 建筑核 心价值，客 观分析 城市轨 道交通 工程 对文物 建筑可 能造成 的影 响，科学评 估各 种影 响因 素及 影响范 围，为决 策提 供科 学依据。5 总体要 求 保护要 素 与 影响 因素 5.1 5.1.1 影响评 估应 明确 文物 建筑 的保护 要素，文 物建 筑的 保护要 素包 括：a)文物建 筑历 史文 化要 素，包括文 物建 筑价 值、历史 文化风 貌、历史 格局 等；b)文物建 筑安 全性，包 括变 形、开裂、不 均匀沉 降、损伤 及 工业 振动 长期 作用 导致 的不利 影 响 等。5.1.2 应针对 城市 轨道 交通 工程 可能对 文物 建筑 产生 影响 的各种 因素 进行 分析，包 括但不 限于：a)车站、高架 桥等 结构 物导 致地面 以上 景观 环境 改变；b)基坑、隧道、高 架桥 施工 及地下 水位 变化 等因 素导 致的文 物建 筑变 形、开裂、不均 匀沉 降等；c)城市轨 道交 通工 程运 营振 动导致 文物 建筑 的损伤 等。流程 5.2 5.2.1 建设单 位应根 据城 市轨道 交通工 程建设 特点 组织编 制建设 方案，在规 划、设 计、建 设三个 阶 段开展影 响评 估，并 根据 影 响评估 报告 优化 建设 方案。建 设单 位应 提交 建设 方 案和影 响评 估报 告，根 据 需要在相 应阶 段上 报对 应级 别的文 物行 政部 门。5.2.2 各阶段 影响 评估 的实 施流程 应按 图 1 进行。DB 32/T 4153 2021 5 批复工程 施工建 设单 位组 织未通过文 物级 别 对应 的主管 部门 组 织评 审建 设单 位 组织批 复未通 过文物 级别 对 应的主 管部 门 组织 评审建设 单位 组 织编制规划方案编制规 划阶段影响评 估报告规划阶段设计阶段建设阶段编 制设计方 案编制设计阶 段影响评估报 告编制建 设方案编制 建设阶段影响 评估报告 图1 影响评 估流 程 图 技术路 线 5.3 影响 评 估技 术路 线可 按图 2 的流程 进 行，包括 资料 调查、现场 勘 查与 检测、合 规性评价、历史 文化要素影响 评估、安全 性评估、影响 评估 报 告编 制。DB 32/T 4153 2021 6 确定评 估阶 段资料 调查合规性评价 安 全性评估否满足要求措施满 足要求否是影响 评估 报告是 是现场勘 查与 检测历 史文 化要素 影响 评估满足 要求措施调整方案否 图2 影响评 估 技 术路 线 图 方法 5.4 5.4.1 历史文 化要素 影响 评估采 用对比 法，比 较工 程建设 前后文 物建筑 历史 文化要 素的变 化情况，评估城市 轨道 交通 工程 对历 史文化 要素 的影 响程 度。5.4.2 安全性 评估，是针 对城市 轨道交 通工程 实施 前或实 施后的 文物建 筑状 态进行 评估，其 评估 方 法为：0iiAA（1）10 i i i iA A A（2）式中：0iA 评 价文 物建 筑初 始状态 的各 项安 全性 参数；1iA 评价 文物 建筑 实施 后状 态的各 项安 全性 参数；i 城市 轨道 交通 工程 各因 素导致 的安 全性 参数 变化 量；iA 各安 全性 参数 的限 值，包 括第9章 的倾 斜率、变 形、裂缝 等及 第10 章的 振动。结论与 建议 5.5 5.5.1 影响评 估应对 各保 护要素 进行全 面分析，确 定各影 响因素 对各保 护要 素产生 影响的 程度，并 给出结论，结 论类 型有：DB 32/T 4153 2021 7 a)项目可 行。建设 项目 符合 评估要 求，对文 物 建 筑及 周边环 境影 响较 小 或 通过 增设的 保护 措 施 使影响可 控，项目 可行；b)项目调 整后 可行。建设 项 目不符 合评 估要 求，对 文 物建筑 及周 边 环 境影 响较 大，调整 项目 选址或加强 保护 措施 后，影响 可控，项目 调整 后可 行；c)项目不 可行。建设 项目 不 符合评 估要 求，对 文物 建 筑及周 边 环 境影 响很大，且采取 保护 措施 后仍不可 控。5.5.2 影响评 估应 给出 有利 于文 物建筑 历史 文化 要素 保护、文物 建筑 安全 性 等 方面 的建议。DB 32/T 4153 2021 8 6 阶段及 内容 一般规 定 6.1 影响评 估应 明确 其工 作阶 段，根 据各 阶段 工作 需求，确定 影响 评估 的深 度和 内容。规划阶 段 6.2 6.2.1 宜选择 在建 设规 划阶 段开 展影响 评估。6.2.2 应重点 论证 工程 建设 对文 物保护 单位 的不 可避 让性，对工 程建 设的 必要 性、合理性 进行 分析。6.2.3 应统计 各方案 进入 文物保 护单位 保护范 围和 建设控 制地带 的工程 项目，明确 城市轨 道交通 工 程与文物 建筑 的相 对位 置关 系。6.2.4 应搜集 文物建 筑相 关资料，确定 文物保 护单 位的基 本信息（建设 年代、保护 级别、结构类 型、文化价 值等）。6.2.5 应对工 程建 设 是 否符 合 现 有涉文 物保 护法 律、法规、规划 等进 行合 规性 评价。6.2.6 应对文 物建筑 历史 文化要 素进行 简要分 析 并 对现状 简要描 述，评 估工 程建设 对其产 生的影 响 程度。6.2.7 应根据 建设 规划 方案 明确 城市轨 道交 通的 类型，并 简要阐 述工 程方 案和 施工 工法。6.2.8 应调研 类似 城市 轨道 交通 工程 涉 文物 建筑 保护 案例，影响 评估 可结 合已 有案 例定性 开展。设计阶 段 6.3 6.3.1 宜选择 在工 程可 行性 研究 阶段开 展影 响评 估。6.3.2 应充分 论证工 程建 设对文 物保护 单位的 不可 避让性，论述 设计方 案的 合理性，重点 评估文 物 建筑保护 的可 行性。6.3.3 应明确 城市 轨道 交通 工程 与文物 建筑 的相 对位 置关 系。6.3.4 应根据 工程 类型、地 质条 件对工 程建 设影 响范 围进 行界定，影 响范 围的 界定 见附录 B。6.3.5 应进行 文物建 筑调 查，宜 按资料 收集、现场 勘查方 式开展，确定 文物 建筑的 详细信 息（建 设 年代、保 护级 别、结构 类型、历次 改造 加固 情况、前 期文物 建筑 状态 检查 及评 估报告 等）。6.3.6 应对工 程建 设是 否符 合现 有涉文 物保 护法 律、法规、规划 等进 行合 规性 评价。6.3.7 应对文 物 建筑 历史 文化要 素进行 详细分 析并对 现状 详细描 述，评 估工 程建设 对其产 生的影 响 程度。6.3.8 应依据 调查 结果，对 文物 建筑现 状安 全性 作初 步评 估。6.3.9 应依据 设计 方案 开展 影响 安全性 评估，评 估可 结合 已 有案例，必 要时 进行 现场 测 试和数 值分 析，对后续 工作 提出 指导 性要 求。6.3.10 应采用 计算 法或 测试 法评 估运营 期振 动对 文物 建筑 耐久性 的影 响。DB 32/T 4153 2021 9 6.3.11 应结合 工程 与文 物建 筑的 位置关 系、工程 地质 条件、轨道 交通 敷设 方式、施 工工法 等因 素，提出文物 建筑 保护 的相 关建 议。建设阶 段 6.4 6.4.1 应详细 说明 新建 工程 与文 物建筑 的相 对位 置关 系，重 点阐述 施工 图设 计、施工 组 织设计 的内 容。6.4.2 应采取 可行 的方 法对 文物 建筑进 行现 场勘 查与 检测，包括文 物建 筑基 础、结构 体 系、构 件残 损、材料性 能及 强度 等，以确 定文物 建筑 的保 存现 状，按第 7 章执 行。6.4.3 应对工 程建 设是 否符 合现 有涉文 物保 护法 律、法规、规划 等进 行 合 规性 评价。6.4.4 应对文 物建筑 历史 文化要 素进行 全面分 析并 对现状 全面描 述，评 估工 程建设 对其产 生的影 响 程度，按 第 8 章执 行。6.4.5 应依据 现场 勘查 与检 测结 果，对 文物 建筑 进行 现状 安全性 评估，按 第 9 章执 行。6.4.6 应采用 现场 实测、归 纳统 计或数 值分 析等 方法 针对 施工全 过程 开展 影响 安全 性评估，按 第 9 章执行。6.4.7 应充分 考虑周 边建 设环境 对文物 建筑安 全的 影响，包括但 不限于 地下 水变化、堆卸 土、边 坡 稳定性等。6.4.8 应根据 施工组 织设 计，评 估施工 工法、施工 机具等 诱发的 振动对 文物 建筑的 影响，必要时 进 行现场测 试或 数值 分析，按 第 10 章执 行。6.4.9 应采用 计算 法或 测试 法评 估运营 期振 动对 文物 建筑 安全 性 的影 响，按 第 10 章 执行。6.4.10 根据影 响评 估结 果，针对 影响较 大的 文物 建筑，评 估单位 应提 出文 物建 筑变 形、裂 缝、振 动 速度等方 面的 控制 标准。6.4.11 应评估 保护 方案 的有 效性 和合理 性，并提 出文 物建 筑保护 的相 关建 议。DB 32/T 4153 2021 10 7 现场 勘 查与 检测 一般规 定 7.1 7.1.1 应根据 文物 建筑 与周 边环 境合理 确定 勘查 与检 测内 容，为 影响 评估 提供 依据。7.1.2 检测应 符合 下列 要求：a）检测方 法应 符合 现行 国家 标准 GB/T 50344 的 有关 规 定，优 先采 用非 破损 方法；b)检测应 按本 文件 划分 的构 件单位（见 附 录 C）进 行，并应 有取 样、布点 方面 的详细 说明；c)对检出 的异 常值，应 寻找 其技术 上、物理 上的 产生 原因，作为 处理 异常 值的 依据。有充 分 依 据时，方 可剔 除或 修正。7.1.3 抽样原 则：a)原则上 采取 随机 抽样 的方 法进行 检测，抽 样数 量应 符 合现行 国家 标 准 GB/T 50344 的 有关 规定；b)对使用 环境 恶劣、存 在明 显缺陷 等构 件应 进行 单独 检测；c)当构件 总数 少 于 5 个 时，应逐个 进行 检测。状况调 查 7.2 状况调 查应 包括 下列 内容：a)文物建 筑的 修建 年代、保 护级别、结 构体 系、结 构 类型、基础 形式、周边 环 境、历 史格 局演 变及现状 等；b)城市轨 道交 通工 程 与 文物 建筑 的 位置 关系、敷 设方 式 等；c)工业振 源的 类型、频 率范 围、分 布状 况、场地 土类 别 等。几何状 态观 测 7.3 7.3.1 应测量 文物 建筑 的 几 何尺 寸，包 括长 度、宽度、结 构总高 度等。7.3.2 应对文 物建 筑上 部结 构、墙、柱 等进 行变形 观 测。7.3.3 对文物 建筑进行 变形 观测 时，可 采用全 站仪 投点法、水平 角观测 法、前方交 会法。当采用 投 点法时，测站 点宜 选在 与变形 方向 成正 交的 方向 线上 距照准 目 标 1.52.0 倍目 标 高度的 固定 位置，测 站 点的数量 不宜 少 于 2 个。当 采用水 平角 观测 法时，应 设置好 定向 点。7.3.4 竖向变 形 观 测应 符合 下列 规定：a)桥梁、大跨 度构 件等 以挠 曲变形 为特 征的 建筑 物，观测点 应沿 其表 面左 右两 侧布设；b)竖向变 形 值 f1（见图 3）应 按下列 公式 计算：（3）AE E As s s（4）AB B As s s（5）1AEAE ABAE BELf s sLL DB 32/T 4153 2021 11 式中：AS、BS、ES A、B、E 的 位移量（mm）；AEL、BEL A、E 之 间及E、B 之 间 的距离（m）。图3 竖向变 形 值 计算 示意 图 7.3.5 横向变 形 观 测应 符合 下列 规定：a)对建筑 结构 横向 变形 观测，测点 应按 建筑 结构 类型 沿同一 竖直 线在 不同 高度 上布设。b)横向变形值 f2（见 图 4）应 按下列 公式 计算：ABEB AEAEAEdL LLd f 2（6）A E AEd d d（7）A B ABd d d（8）式中：dA、dB、dEA、B、E 点的 位移 分量（mm），其 中 E 点位 于 A、B 两 点之间；AEL、EBL A、E 之间及 E、B 之 间的距 离（m）。图4 横向变 形 值 计算 示意 图 7.3.6 变形观 测应 提 供 下列 成果 资料：a)测点布 置 图；b)观测成 果表；c)变形曲 线。DB 32/T 4153 2021 12 材料强 度、性能 及缺 陷检 测 7.4 结构的 强度、性 能及 缺陷 检测可 按现 行国 家标 准GB/T 50344 的 规定 执行。弹性波 速测试 7.5 7.5.1 本节适 用于 文物 建筑 木结 构、砖 石 及 混凝 土 结 构的 弹性波 传播 速度 测试。7.5.2 弹性波 传播 速度 测试 采用 非金属 超声 检测 分析 仪，其声时 测读 精度 不得 低 于 0.1s。7.5.3 弹性波 传播 速度 的测 试应 符合下 列规 定：a)弹性波 传播 速度 应采 用平 测法测 试（即发 射换 能器 和接收 换能 器均 布置 在构 件同一 平面 内）；b)测点处 的表 面宜 清洁、平 整；c)采用纵 波换 能器，换 能器 和测点 表面 间用 黄油 耦合；d)用钢卷 尺测 量发 射换 能器 和接收 换能 器两 者中 心之 间的距 离（以 下简 称测 距），记录 数据 应 精确到 1 mm。7.5.4 木结构 的弹 性波 传播 速度 测试尚 应符 合下 列规 定：a)测试柱 子和 主梁 的顺 纹纵 波传播 速度；b)测点应 布置 在靠 近柱 底、主梁两 端和 跨中 以及 柱和 主梁上 有木 节、裂缝、腐 朽和虫 蛀处；布置测点的 柱子（包 括金 柱、檐柱和 廊柱）和 主梁 分别 不应少 于其 总数 的 20%；c)测距宜 选 择 400600 mm。7.5.5 砖石及 混凝 土结 构的 弹性 波传播 速度 测试 尚应 符合 下列规 定：a)测试砖 石砌 体或 混凝 土构 件的纵 波传 播速 度；b)测点应 布置 在承 重 结 构底 部和拱 顶以 及风 化、开裂、鼓凸 处；每层 测点 不应 少于 10 个；c)测距宜 选 择 200250 mm。7.5.6 每处测 点应 改变 发射 电压，读取 2 次声 时，取其 平均 值 为本测 距的 声时。对 于声 时 异常的 测点，必须测 试和 读 取 3 次 声时，读数 差不 宜大 于 3%，以 测值最 接近 的 2 次平 均值 作为本 测距 的声 时。7.5.7 测点的 弹性 波速 按公 式（9）计算，文 物建 筑的 弹性 波速应 取所 有测 点弹性 波 速的平 均值。ceLvt（9）式中：ev 测 点的 弹性 波速（m/s）；cL 测距（m）；t 测点 的平 均声 时（s）。振动测 试 7.6 7.6.1 本节适 用于文 物建 筑木结 构、砖石 及混 凝土 结构的 动力特 性（固 有频 率、振 型和阻 尼）和 响 应的测试。7.6.2 文物建 筑动力 特性 和响应 的测试，当结 构对 称时，可按任 一主轴 水平 方向测 试；当 结构不 对 称时，应 按各 个主 轴水 平方 向分别 测试。DB 32/T 4153 2021 13 7.6.3 文物建 筑动 力特 性和 响应 的测试 应符 合下 列要 求：a)测试仪 器应 满足 低频、微 幅的要 求，其低 频起 始频 率不应 高 于 0.5 Hz，测 试 系统分 辨率 不应 低于 10-6 m/s；b)测试仪 器应 在标 准振 动台 上进行 系统 灵敏 度系 数的 标定，并给 出灵 敏度 系数 随频率 变化 曲线；c)动力特 性应 在脉 动环 境下 测试，结 构响 应应 在工 业振 源作用 下测 试；测 试时 不得 有任何 机、电、人为干 扰和 一级 以上 风的 影响；d)传感器 应牢 固固 定在 被测 结构构 件上；测 线电 缆应 与结构 构件 固定 在一 起，不得悬 空；e)测试时 应详 细记 录测 试日 期、周 边环 境、风 速风 向、测试 次数、记录 时间、测试方 向、测点 位置、各 测点 对应 的通 道号、传感 器编 号、放大 倍数 以及标 定值、各 通道 的记 录情况 等；f)低通滤 波频 率和 采样 频率 应根据 所需 频率 范围 设置，采样 频率 宜 为 100120 Hz；记录 时 间 每次不应 少 于 15 min，记 录 次数不 得少 于 5 次。7.6.4 文物建 筑动 力特 性测 试宜 按以下 要求 布置 测点：a)测定砖 石或 混凝 土结 构 的 水平振 动，测点 宜布 置在 各层平 面刚 度中 心或 其附 近；b)测定木 结构 的水 平振 动，测点宜 布置 在中 跨的 各层 柱顶和 柱底。7.6.5 文物建 筑响 应测 试应 按以 下要求 布置 测点：a)测定砖 石或 混凝 土结 构 的 水平响 应，测点 应沿 两个 主轴方 向分 别布 置在 承重 结构的 最高 处；b)测定木 结构 的水 平响 应，测点应 布置 在两 个主 轴中 跨的顶 层柱 顶；c)测定石 窟的 响应，测 点应 布置在 窟顶 的径 向、切向 和竖向。7.6.6 数据分 析前，应对 实测原 始记录 信号去 掉零 点漂移 和干扰，并对 电信 号干扰 进行带 阻滤波，处理波形 的失 真。7.6.7 文物建 筑动 力特 性应 按下 列方法 确定：a)对 处 理 后 的记 录 进 行自 功率 谱、互 功率 谱 和 相干 函数 分 析，同时 宜 加 指数 窗，平 均 次 数宜 为100 次 左右；b)结构固 有频 率和 振型 应根 据自功 率谱 峰值、各 层测 点间的 互功 率谱 相位 确定，测点 间相 干 函 数不得小 于 0.8；c)模态阻 尼比 可由 半功 率带 宽法确 定。文物建 筑动力 响应 应分别 按同一 高度、同一 方向各 测点速 度时程 最大 峰值的 一半确 定，并 取5 次的平均值。DB 32/T 4153 2021 14 8 历史文 化要 素影响 评估 一般规 定 8.1 8.1.1 历史文 化要素 包括 文物建 筑价值、历史 文化 风貌、历史格 局 等，影响 评估应 明确文 物建筑 核 心价值及 主要 保护 要素。8.1.2 历史文 化要素 影响 评估应 先进行 单一要 素影响 评估，包括 文物建 筑价 值影响、历史 文化风 貌 影响、历 史格 局 影 响等。8.1.3 应根据 单一要 素影 响评估 结果，给出综 合影 响评估 结论，可分为：影响 很小、影响 较小、影响较大。影响评估 步骤 8.2 评估 建 设项 目 对 文物 建筑 历史文 化要 素 的 影响，可 按下列 步骤 进行：a)明确历 史文 化要 素 和 核心 价值；b)明确影 响因 素，包括 车站、高架 桥、隧道 等结 构物；c)评估各 影响 因素 对历 史文 化要素 的影 响程 度；d)给出评估 结论。影响评估 内容 8.3 8.3.1 应从历史 价值、文 化 价值、艺术 价值、科学 价值、社会价 值 多方 面对 文物建 筑进行 价值论 述，评估建 设项 目对 文物 建筑 五个价 值的 影响 程度。8.3.2 应阐述 文物建 筑历 史文化 风貌，根据现 状地 面构筑 物与文 物建筑 的位 置关系，对现 状景观 环 境进行评 述；评估 建设 项目 对文物 建筑 历史 文化 风貌 的影响 程度。8.3.3 应从功 能和空 间两 方面阐 述文物 建筑的 历史 格局，根据历 史文献 研究 和考古 调查，将 历史 格 局资料与 现状 进行 叠置 分析，确定 历史 格局 主要 保护 元素；评估 建设 项目 对历 史格局 的影响 程度。8.3.4 应根据 保护 区划 与管 理规 定，结 合 8.3.18.3.3 条，综合评 估 建 设项 目 对 历史 文化要 素 的 影响 程度。DB 32/T 4153 2021 15 9 安全性 评估 一般规 定 9.1 9.1.1 本章适 用于 文物 建筑 现状 安全性 评估 及影响 安 全性 评估。9.1.2 安全性 评估 方法 9.1.2.1 安全性 评估 可按 WW/T 0048 的 规定 分为 一级 评估 和 二级评 估。一级 评估 包括 结构损 伤状 况、构件变 形、构件 裂缝、节 点及连 接构 造等，二 级评 估为结 构安 全性 验算。9.1.2.2 一级评 估符合 要求，可不 再进行 二级评 估，评定安 全性满 足要求。一 级评估 不符合 要求，评定安全 性不 满足 要求，应 进行二 级评 估。9.1.2.3 二级评 估应依 据一 级评估 结果，建立整 体力 学模型，进行 结构承 载力 验算，对于建 筑体 系 或地质条 件复杂 的 文物 建筑，宜采 用数 值分 析方 法。9.1.3 安全性 评估 层次 划分 安全性 评估 应按 构件、组 成部分、整 体三 个层 次进 行，从 第一 个层 次开 始，分层进 行：a)根据构 件各 评估 项目 评定 结果，确定 单个 构件 安全 性等级；b)根据单 个构 件的 评定 结果，确定 组成 部分 安全 性等 级；c)根据组 成部 分的 评定 结果，确定 整体 安全 性等 级。9.1.4 安全性 等级 划分 9.1.4.1 构件安 全性 等级 构件安 全性 等级 分为 安全 和不安 全两 个等 级，安全 表示构 件不 需处 理；不安 全表 示 构件 需要 维 护 加固。9.1.4.2 组成部 分安 全性 等级 9.1.4.2.1 地基基 础安 全性 等级 地基基 础安 全性 等级 分为a、b、c、d 四级，分 别代 表 地基基 础安 全性 满足 要求、地 基基 础安全 性基本满足 要求、地 基基 础安 全性显 著不 满足 要求、地 基基础 安全 性严 重不 满足 要求。9.1.4.2.2 上部结 构安 全性 等级 上部结 构安 全性 等级 分为a、b、c、d 四级，分 别代 表 上部结 构安 全性 满足 要求、上 部结 构安全 性基本满足 要求、上 部结 构安 全性显 著不 满足 要求、上 部结构 安全 性严 重不 满足 要求。9.1.4.3 整体安 全性 等级 建筑整 体安 全性 等级 分为A、B、C、D 四 级，分别 代 表建筑 整体 安全 性满 足要 求、整体 安全 性基 本满足要 求、整体 安全 性显 著不满 足要 求、整体 安全 性严重 不满 足要 求。9.1.5 结构安 全性 验算 DB 32/T 4153 2021 16 9.1.5.1 结构安 全性验 算应 考虑 基 本组合 与偶然 组合，并采 用公式（10）进行 验算。应按 现 行国 家 标准 GB 50009、GB 50068 对承载 力公 式和 分项 系数 进行逐 项核 对。/=R S K（10）式中：R 结 构抗 力；S 作用 效应；K 抗力 与作 用效 应比 值。9.1.5.2 结构的 抗力、作 用效 应按 下列原 则确 定：a）结构上 的作 用可 按现 行国 家标 准 GB 50292 的 规定取 值；b）作用效 应的 组合 应考 虑最 不利组 合，按以 下规 定确 定：1）当作用 效应 对结 构不 利时 永久作 用分 项系 数 取 1.3；当作用 效应 对结 构有 利时 永久作 用 分项系数 取 1.0；2）可变作 用分 项系 数 取 1.5。c）宜参照 相关 结构 设计 规范 关于抗 力的 计算 方法 进行 计算。9.1.5.3 结构材 料强 度的 标准 值应 根据结 构的 实际 状态 按下 列原则 确定：a）若原设 计文 件有 效，且结 构没有 严重 的性 能退 化或 施工偏 差小，可 采用 原材 料强度 标准 值；b）若实际 情况 不符 合上 款的 要求，宜进 行现 场检 测，并按 GB/T 50344 的规 定确 定其标 准值；c）当无设 计文 件且 不具 备现 场检测 条件 时，可参 考相 关资料，选 用同 时期 同类 型结构 材料 强 度 标准值。9.1.5.4 结构的 几何参 数 宜 采用实 测值，并应计 入风 化、局 部缺陷 或缺损、虫蛀、锈 蚀、腐 朽以 及 施工偏差 等的 影响。地基基 础构 件安 全性 评估 9.2 9.2.1 一般规 定 9.2.1.1 地基基 础安 全性 评估 应包 括地基 和基 础两 部分 的评估。9.2.1.2 地基安 全性应 根据 岩土工 程 勘察 报告、地基 沉降资 料或地基 不均 匀沉 降在上 部结构 中的 反 应进行评 估。9.2.1.3 基础安 全性应 根据 上部结 构尤其 是砖墙 上是 否出现 或会出 现 与地 基不 均匀沉 降相关 的墙 体 裂缝，以 及裂 缝的 走向、宽 度、延 伸状 况、是否 贯穿 等情况 进行 评估。9.2.2 一级评 估 9.2.2.1 当建筑 物地基 出现 或会出 现 不均 匀沉降 导致 倾斜率 大于 7 时，为地 基不满 足一级 评估，应进行二 级评 估。9.2.2.2 当建筑 物基 础出 现下 列现 象之一，为 基础 不满 足一 级评估，应 进行 二级 评估：a)上部结 构砌 体部 分出 现 或 会出现 宽度 大 于 5 mm 的 沉降裂 缝，预制 构件 的连 接部位 出现 或会出现宽度 大 于 2 mm 的沉降裂缝；b)基础存 在明 显的 老化、腐 蚀、酥 碎、折断 等损 坏现 象。DB 32/T 4153 2021 17 9.2.2.3 影响安 全性评 估应 根据 现 场实测 值叠加 数值 分析结 果，当 叠加结 果 出 现下列 现象之 一，为 地基不满 足一 级评 估，应进 行二级 评估：a）建筑物 地基 会出 现不 均匀 沉降，倾斜 率大 于 7。b）建筑物 的砌 体部 分 会 出现 宽度大 于 1.5 mm 的裂缝；或附近 地面 会出 现宽 度大 于 10 mm 的裂 缝。c）基坑底 部或 周围 土体 会出 现可能 导致 土体 剪切 破坏 或其他 可能 影响 地基 安全的 状况。9.2.3 二级评 估 9.2.3.1 地基基 础二 级评 估根 据安 全性验 算结 果进 行。9.2.3.2 地基安 全性 验算 可按 国家 标准 GB 50007 进 行，考 虑地基 土长 期压 密效 应，根据公 式（11）进行安 全性 评估。当01.0 K 时，判 定地基 安全 性满 足要 求；当01.0 K 时，判 定地 基安 全性 不满 足 要求。0/cR S K（11）式中：c 地 基土 长期 压密 提高系 数，其值 可按 表 1 采用；0K 考虑 抗力 提高 系数 时，抗力与 作用
