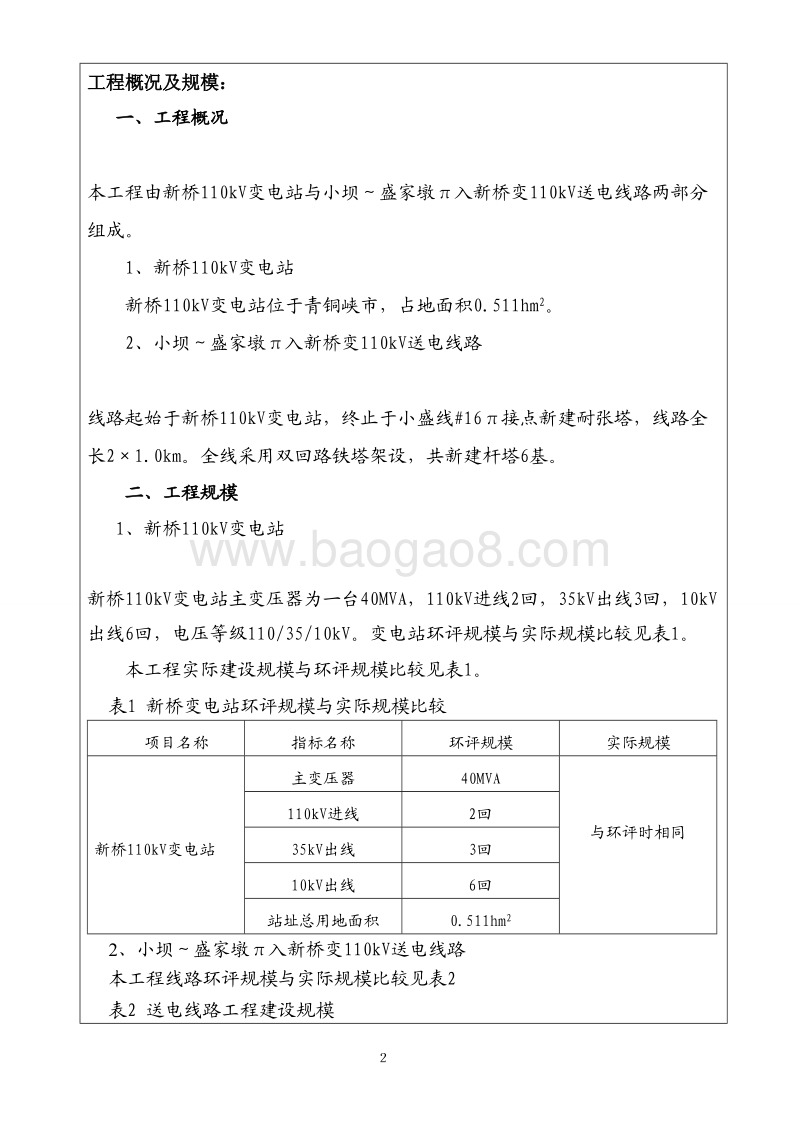

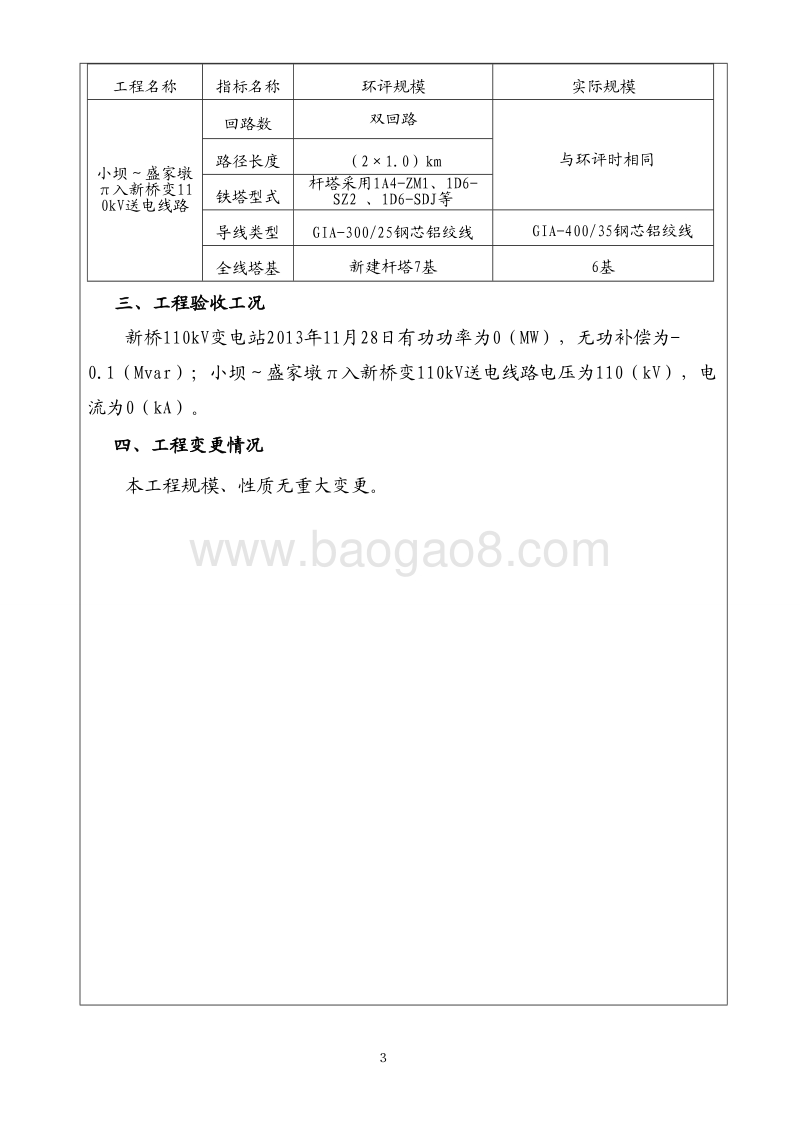

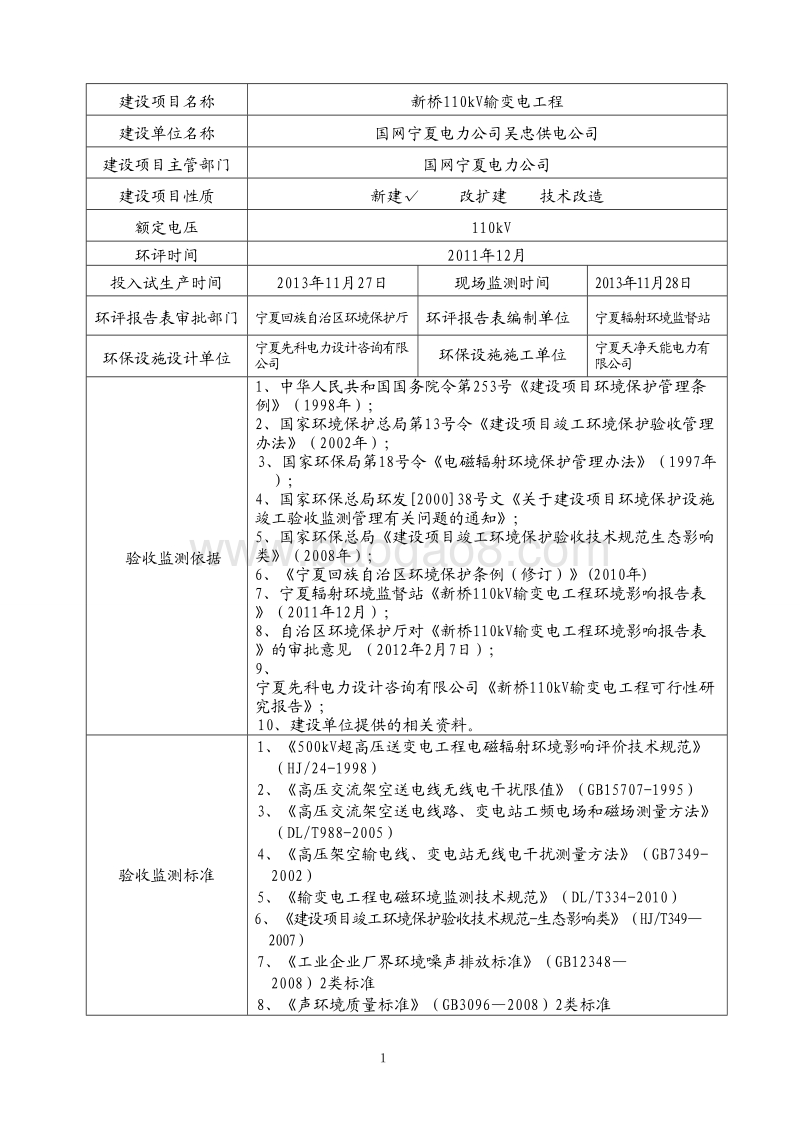

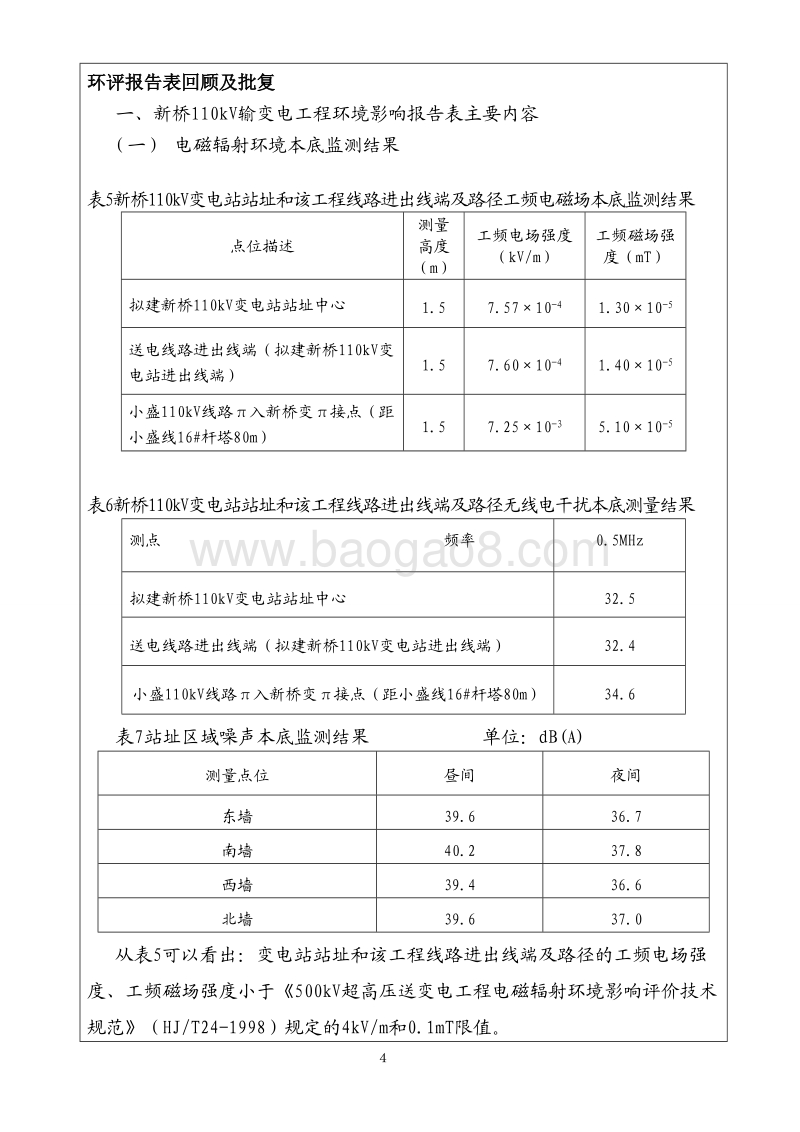

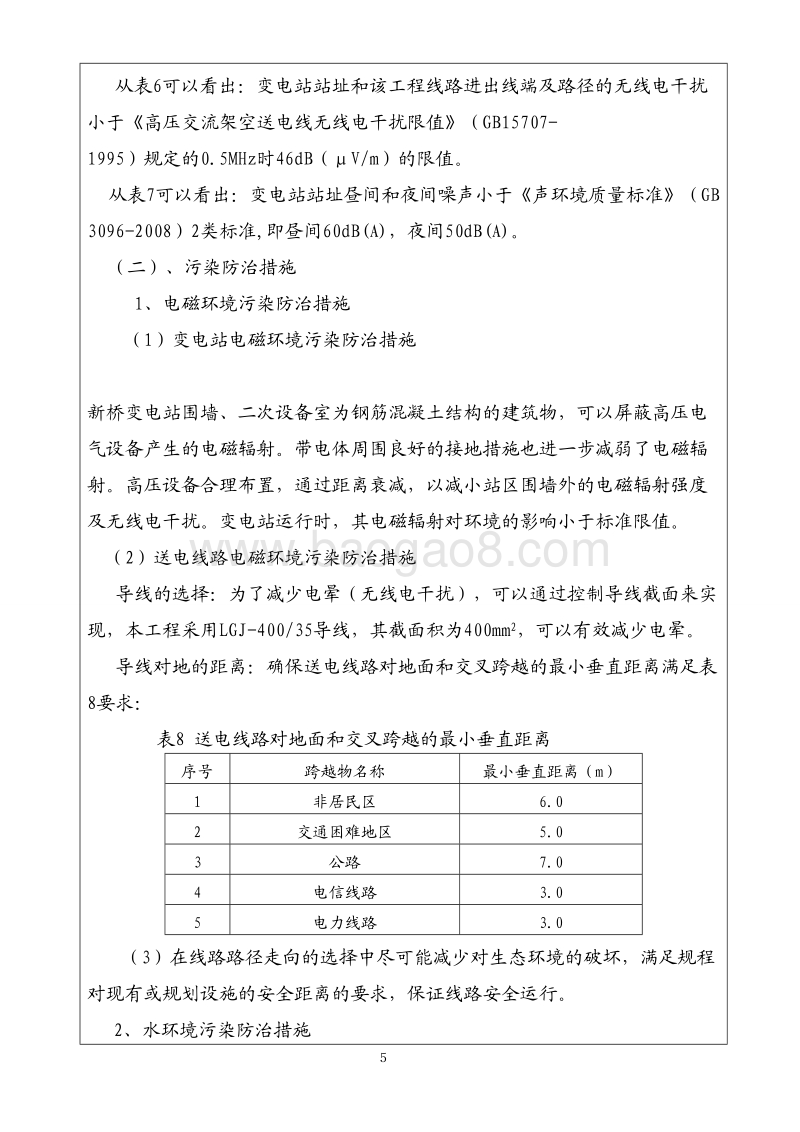

建设项目名称 新桥110kV输变电工程建设单位名称 国网宁夏电力公司吴忠供电公司建设项目主管部门 国网宁夏电力公司建设项目性质 新建 改扩建 技术改造额定电压 110kV环评时间 2011年12月 投入试生产时间 2013年11月27日 现场监测时间 2013年 11月 28日环评报告表审批部门 宁 夏 回 族 自 治 区 环 境 保 护 厅 环评报告表编制单位 宁 夏 辐 射 环 境 监 督 站环保设施设计单位 宁 夏 先 科 电 力 设 计 咨 询 有 限公 司 环保设施施工单位 宁 夏 天 净 天 能 电 力 有限 公 司验收监测依据1、中华人民共和国国务院令第253号建设项目环境保护管理条例（1998年）；2、国家环境保护总局第13号令建设项目竣工环境保护验收管理办法（2002年）；3、国家环保局第18号令电磁辐射环境保护管理办法（1997年）；4、国家环保总局环发200038号文关于建设项目环境保护设施竣工验收监测管理有关问题的通知；5、国家环保总局建设项目竣工环境保护验收技术规范生态影响类（2008年）;6、宁夏回族自治区环境保护条例（修订）(2010年)7、宁夏辐射环境监督站新桥110kV输变电工程环境影响报告表（2011年12月）；8、自治区环境保护厅对新桥110kV输变电工程环境影响报告表的审批意见 （2012年2月7日）；9、 宁夏先科电力设计咨询有限公司新桥110kV输变电工程可行性研究报告;10、建设单位提供的相关资料。验收监测标准1、500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/24-1998）2、高压交流架空送电线无线电干扰限值（GB15707-1995）3、高压交流架空送电线路、变电站工频电场和磁场测量方法（DL/T988-2005）4、高压架空输电线、变电站无线电干扰测量方法（GB7349-2002）5、输变电工程电磁环境监测技术规范（DL/T334-2010）6、 建 设 项 目 竣 工 环 境 保 护 验 收 技 术 规 范 -生 态 影 响 类 （ HJ/T3492007） 7、工业企业厂界环境噪声排放标准（GB123482008）2类标准8、声环境质量标准（GB30962008）2类标准工程概况及规模：一、工程概况本工程由新桥110kV变电站与小坝盛家墩入新桥变110kV送电线路两部分组成。 1、新桥110kV变电站 新桥110kV变电站位于青铜峡市，占地面积0.511hm 2。2、小坝盛家墩入新桥变110kV送电线路线路起始于新桥110kV变电站，终止于小盛线#16接点新建耐张塔，线路全长21.0km。全线采用双回路铁塔架设，共新建杆塔6基。二、工程规模1、新桥110kV变电站新桥110kV变电站主变压器为一台40MVA，110kV进线2回，35kV出线3回，10kV出线6回，电压等级110/35/10kV。变电站环评规模与实际规模比较见表1。本工程实际建设规模与环评规模比较见表1。表1 新桥变电站环评规模与实际规模比较项目名称 指标名称 环评规模 实际规模主变压器 40MVA110kV进线 2回35kV出线 3回10kV出线 6回新桥110kV变电站站址总用地面积 0.511hm2与环评时相同2、小坝盛家墩入新桥变110kV送电线路本工程线路环评规模与实际规模比较见表2表2 送电线路工程建设规模工程名称 指标名称 环评规模 实际规模回路数 双回路路径长度 （21.0）km铁塔型式 杆塔采用1A4-ZM1、1D6-SZ2 、1D6-SDJ等与环评时相同导线类型 GIA-300/25钢芯铝绞线 GIA-400/35钢芯铝绞线小坝盛家墩入新桥变110kV送电线路全线塔基 新建杆塔7基 6基三、工程验收工况新桥110kV变电站2013年11月28日有功功率为0（MW），无功补偿为-0.1（Mvar）；小坝盛家墩入新桥变110kV送电线路电压为110（kV），电流为0（kA）。四、工程变更情况本工程规模、性质无重大变更。环评报告表回顾及批复一、新桥110kV输变电工程环境影响报告表主要内容（一） 电磁辐射环境本底监测结果表 5新 桥 110kV变 电 站 站 址 和 该 工 程 线 路 进 出 线 端 及 路 径 工 频 电 磁 场 本 底 监 测 结 果点位描述测量高度（m）工频电场强度（kV/m）工频磁场强度（mT）拟建新桥110kV变电站站址中心 1.5 7.5710-4 1.3010-5送电线路进出线端（拟建新桥110kV变电站进出线端） 1.5 7.6010-4 1.4010-5小盛110kV线路入新桥变接点（距小盛线16#杆塔80m） 1.5 7.2510-3 5.1010-5表 6新 桥 110kV变 电 站 站 址 和 该 工 程 线 路 进 出 线 端 及 路 径 无 线 电 干 扰 本 底 测 量 结 果测点 频率 0.5MHz拟建新桥110kV变电站站址中心 32.5送电线路进出线端（拟建新桥110kV变电站进出线端） 32.4小盛110kV线路入新桥变接点（距小盛线16#杆塔80m） 34.6表7站址区域噪声本底监测结果 单位：dB(A)测量点位 昼间 夜间东墙 39.6 36.7南墙 40.2 37.8西墙 39.4 36.6北墙 39.6 37.0从表5可以看出：变电站站址和该工程线路进出线端及路径的工频电场强度、工频磁场强度小于500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）规定的4kV/m和0.1mT限值。从表6可以看出：变电站站址和该工程线路进出线端及路径的无线电干扰小于高压交流架空送电线无线电干扰限值（GB15707-1995）规定的0.5MHz时46dB（V/m）的限值。从表7可以看出：变电站站址昼间和夜间噪声小于声环境质量标准（GB3096-2008）2类标准,即昼间60dB(A)，夜间50dB(A)。（二）、污染防治措施1、电磁环境污染防治措施（1）变电站电磁环境污染防治措施新桥变电站围墙、二次设备室为钢筋混凝土结构的建筑物，可以屏蔽高压电气设备产生的电磁辐射。带电体周围良好的接地措施也进一步减弱了电磁辐射。高压设备合理布置，通过距离衰减，以减小站区围墙外的电磁辐射强度及无线电干扰。变电站运行时，其电磁辐射对环境的影响小于标准限值。（2）送电线路电磁环境污染防治措施 导线的选择：为了减少电晕（无线电干扰），可以通过控制导线截面来实现，本工程采用LGJ-400/35导线，其截面积为400mm 2，可以有效减少电晕。导线对地的距离：确保送电线路对地面和交叉跨越的最小垂直距离满足表8要求：表8 送电线路对地面和交叉跨越的最小垂直距离序号 跨越物名称 最小垂直距离（m）1 非居民区 6.02 交通困难地区 5.03 公路 7.04 电信线路 3.05 电力线路 3.0（3）在线路路径走向的选择中尽可能减少对生态环境的破坏，满足规程对现有或规划设施的安全距离的要求，保证线路安全运行。2、水环境污染防治措施综合自动化变电站，营运后无人值守，不会产生生活污水，不会对环境产生影响。3、固体废物污染防治措施当主变压器发生事故或重大故障时,变压器可能有极少量的漏油，油排至事故油池（钢筋混凝土基础）储存。废的蓄电池由有资质的单位回收。4、声环境污染防治措施选用低噪声主变压器，采取该措施后，并综合考虑围墙的隔声以及距离衰减等因素，经预测厂界噪声可达标。（三）、环境影响评价主要结论1、工频电场强度低于4kV/m的标准限值。（500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）2、工频磁场强度低于0.1mT的标准限值。（500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）3、无线电干扰测值低于0.5MHz时46dB（V/m）的限值。（高压交流架空送电线无线电干扰限值（GB15707-1995）。4、噪声：项目的主要噪声源为变压器，运行期间变电站边界外1m处达到了工业企业厂界噪声排放标准（GB12348-2008）2类标准。5、水环境影响：新桥110kV变电站为综合自动化变电站，无人值守不产生生活废水。6、固体废物影响变电站固体废物为生活垃圾及废旧的蓄电池，生活垃圾定期委托环卫部门清运。废的免维护蓄电池由有资质的单位回收。7、事故状况下变电站断路器自动跳闸，实现事故线路自动断电，事故不会对周围环境产生电磁辐射及噪声影响。变压器发生事故或重大故障时，可能会有极少量的漏油。工程建设时已考虑将油全部回收的措施。二、环评批复要求宁 夏 回 族 自 治 区 环 境 保 护 厅 关 于 宁 夏 电 力 公 司 吴 忠 供 电 公 司 新 桥 110kV输 变电 工 程 环 境 影 响 报 告 表 审 批 要 求 （ 宁 环 表 【 2012】 7号 ） 如 下 ：（一）项目建设应重点做好以下工作：1、落实施工期的各项生态保护及恢复措施。建设单位合理组织工程施工，严格按设计的基础占地面积、基础型式等要求开挖，划定施工作业区，弃渣及建筑垃圾及时处理，施工结束，对施工临时占地区域及时清理、恢复生态植被。2、变电站设计中优先选用低噪声设备、合理布置电气设备，确保厂界噪声复合工业企业厂界环境噪声排放标准（GB12348-2008）2类要求。加强变电站内各种高压电气设备的管护，确保变电站正常运行，杜绝事故发生，变电站新建事故集油池用于贮存变压器发生事故或重大故障时产生的变压器漏油，油回用。3、合理选择导线，有效控制导线表面场强、起晕电压、地面场强和无线电干扰；并确保送电线路对地面和交叉跨越的最小垂直距离满足110-750kV架空输电线路设计技术规程（GB/50545-2010）规定，使送电线路工频电磁场强度、无线电干扰值低于4kV/m，0.1mT、46dB(V/m)的标准限值。4、运行期设置安全警示标志，加强线路安全巡视，定期进行监测，加强环保宣传。（二）项目竣工须向自治区环境保护厅申办项目竣工环保验收手续。（三）本批复仅限于环评表确定的建设内容，项目的性质、规模、站址、线路路径发生重大变动时，应当重新报批项目的环境影响评价文件。（四）自治区辐射环境监督站负责该项目环境保护监督检查工作。环境管理及污染防治措施落实情况调查一、 环境管理实施情况1、 施工期已采取的环境管理与监督本工程的监理单位是宁夏重信工程监理咨询有限公司，对施工中的每一道工序都严格检查确保满足环保要求，并不定期对施工点进行监督抽查，并在施工期间采取了以下环境管理措施：（1）制定变电站和输电线路工程施工中的环保计划，负责施工过程中各项环保措施实施的监督和日常管理。（2）收集、整理、推广和实施工程建设中各项环境保护的先进经验和技术。（3）加强对施工人员的素质教育，要求施工人员在施工活动中应遵循环保法规，不得在施工现场敲打钢管、钢模版，不得用高音喇叭进行生产指挥，提高全体员工文明施工的认识和能力。（4）负责日常施工活动中的环境管理工作，做好变电站站址区域和送电线路走廊附近区域的环境特征调查。（5）施工单位在施工工作完成后的植被恢复，水保设施、环保设施等各项保护工程同时完成。（6）工程竣工后，将各项环保措施落实完成情况上报工程建设主管部门。2、运行期已采取的环境管理与监督项目竣工投运后，根据工程建设地区的环境特点，宁夏电力公司吴忠供电公司设立了相应管理部门，配备相应专职人员，负责所有项目运行期间的环境管理工作。在运行期间实施以下环境管理的内容：（1）贯彻执行国家和地方的各项环保方针、政策、法规和各项规章制度，制定和实施各项环境管理计划。（2）建立工程档案系统，收集整理各工程设计资料、施工资料、项目环评文件及批复、工程立项资料、项目竣工验收资料等。（3）定期检查环保治理设施运行情况，及时处理出现的问题，保证环保治理设施的正常运行。（4）建立输电线路巡查制度，保护生态环境不被破环，保证生态保护与工程运行相协调。（5）协调配合上级环保主管部门进行环境调查、生态调查等活动。 （6）对项目运行的有关人员进行环境保护知识和政策方面的培训，加强环保宣传工作，增强环保管理的能力，减少运行产生的不利环境影响。具体的环保管理内容包括：中华人民共和国环境保护法、建设项目环境保护管理条例、电力设施保护条例、声环境质量标准等有关的国家、地方标准和规定。（7）按照国家电网公司要求，定期开展环保宣传工作，减少因不理解而导致的电磁环境、噪声等投诉。二、环境污染防治措施实施情况1、环境评价中所要求的环保措施与实际环保措施落实情况对比工程的设计文件、环境影响报告表及批复文件均提出了相关的环保建议和措施，为核实工程施工期和运行期的环境保护措施的实际落实情况，我们进行了现场调查了解，结合环境影响报告表具体措施进行了对比，具体对比结果见表9表11：表9：设计阶段环保措施落实情况对照表环境问题 环保措施 工程实际采取的措施选址选线1、严格遵守当地发展规划要求，送电线路路径的确定按照规划部门的要求执行。2、站址及线路的选择，避开人口密集区，站址附近没有重要军事、通讯设施以及对电磁环境敏感的设施。 1、变电站站址及送电线路进行比选，严格按照规划部门的要求进行了确定。2、经调查，站址及线路避开了人口密集区，站址附近无对电磁环境敏感的设施。电磁环境1、变电站变电站围墙、二次设备室、为钢筋混凝土结构的建筑物，可以屏蔽高压电气设备产生的电磁辐射；带电体周围良好的接地措施也进一步减弱了电磁辐射；高压设备合理布置，通过距离衰减，以减小所区围墙外的电磁辐射强度及无线电干扰。2、送电线路a、订货时可要求提高导线表面的加工精度，采用GIA-300/35钢芯铝绞线减少电晕；b、在线路设计中严格执行有关设计规程、规范、合理选择塔型、塔高。1、变电站围墙及二次设备室均为钢筋混凝土构筑，且主变位于站区中央，高压设备布置合理，有效屏蔽了设备产生的电磁辐射。2、送电线路采用GIA-400/35钢芯铝绞线减少电晕；线路设计严格执行了有关设计规程。表10：施工期环保措施落实情况对照表类别 环境影响报告表中提出环保措施 工程实际采取的措施固体废物1、变电站产生的施工垃圾等应及时清运到垃圾堆放场。2、送电线路施工产生的垃圾应及时运走，避免长期堆放。施工废物如水泥袋、剩余的砂石料、破损的绝缘子及剩余的线头等及时妥善处理。1. 变电站施工过程中产生的垃圾定点收集后进行了集中清运。施工结束后做到了完工、料尽、场地清。2、经调查，送电线路施工产生的施工废物已妥善处理。生态保护1、制定环境管理、监理制度及任务。2、在各项基础施工中，严格按设计施工，减少基础开挖量，施工结束后，需及时采取植被恢复措施。3、变电站建成后，站内空闲场地及屋外配电装置区空闲场地硬化，变电站内所有道路固化处理。1、成立建设指挥部，由建设单位组织监理单位、施工单位共同完成本工程的环境管理工作。2、查阅监理报告，在各项基础施工中，按设计要求施工，开挖出的土石方就近选择可靠的地方堆放，并与地表隔离，材料运输利用原有道路，材料堆放与地表隔离，施工结束后及时清理现场，恢复植被。工程结束后做到了工完、料尽、场地清。3、经调查，站内采取了固化硬化，碎石铺压等措施降低水土流失。线路塔基周围植被生长良好，施工临时占地已恢复原有土地功能。施工扬尘应采取有效措施，防止施工扬尘对环境的影响，在干燥天气条件下，应对施工道路及开挖作业面定期洒水，抑制扬尘。经调查，工程施工对施工道路及开挖作业面定期洒水，减小了施工扬尘对环境的影响。施工噪声1、尽量采用低噪声施工设备，应严格控制主要噪声源夜间施工和施工运输的夜间行车。2、在施工现场设置围栏，以减少施工噪声，施工扬尘对周围环境的影响。1、施工机械设备和施工场地布置远离居民区，变电站先建围墙，有效减轻施工噪声对周围环境的影响。2、车辆在天亮前、晚10点后行驶尽量做到不鸣笛，材料的装卸做到轻拿轻放。 经调查，变电站及线路施工未产生施工噪声对环境的影响。 施工废水 防止施工期污水的无组织排放。在施工场地设置二次沉淀池处理施工过程中的生产生活废水，处理后回用。环境管理贯彻执行国家的各项环保方针、政策、法规和各项规章制度。2、制定工程施工中的环保计划，负责施工过程中各项环保措施实施的监督和日常管理。3、收集、整理、推广和实施工程建设中各项环境保护的先进经验和技术。4、组织施工人员进行施工活动中应遵循的环保法规、知识的培训，提高全体员工文明施工的认识和能力。5、负责日常施工活动中的环境监理工作，做好工程用地区域的环境特征调查。6、在施工计划中应适当计划设备及运输道路以避免影响当地环境，施工中应考虑保护生态和避免水土流失，合理组织施工以减少占用临时施工用地。7、做好施工中各种环境问题的收集、记录、建档和处理工作。1、建设单位成立了环境保护管理小组，加强施工期环境保护的管理工作，并对施工单位在工程施工过程中进行环境管理、检查和监督。2、开工前组织全体施工人员认真学习环境保护法等相关环保方面的法律、法规，加强施工人员环保教育和培训，增强环保观念，提高文明施工和环境保护的意识。3、加强施工现场及生活区的管理。4、施工结束后各种资料及时进行了归档处理。表11：运行期环保措施落实情况对照表类别 环境影响报告表中提出环保措施 工程实际采取的措施噪声 主变压器选用低噪音、低损耗的自冷式有载调压变压器，安装在站区中央，变电站采用实体围墙。实 际 采 取 的 噪 声 防 治 措 施 ：（ 1） 主 变 压 器 选 用 低 噪 音 、 低 损 耗 的 自 冷 式 有载 调 压 变 压 器 。（ 2） 在 设 备 布 置 方 面 ， 将 噪 声 大 的 设 备 尽 可 能远 离 围 墙 ， 本 期 将主变布置在站区中央。（3）采用实体围墙以达到进一步隔声、降噪的作用。（4）加强对站内主要噪声源设备噪声的监控，出现异常及时进行维护。水环境 变电站综合自动化变电站，无人值守不产生生活废水。 变电站内有1名门卫，产生的少量生活污水泼洒路面自然蒸发，旱厕定期清掏。生态治理和水土流失通过及时恢复、植被保护和恢复等措施，可以减免工程带来的不利影响和水土流失。变电站内采取了固化硬化、碎石铺压；站外采取了护坡等措施降低水土流失。线路塔基周围植被生长良好，施工临时占地已恢复原有土地功能，工程在施工期采取了有效的生态保护和水土保持措施，经调查，工程施工对周围环境的影响已经基本消除。固体废物 1、产生的固体废物为报废的免维护的蓄电池，由有资质的单位回收。 1、变电站无人值守，仅有一名门卫，产生生活垃圾集中收集定期委托环卫部门处理。免2、变电站建设事故油池用于贮存变压器发生事故或重大故障时产生的变压器漏油。维护蓄电池使用寿命8-12年，目前无报废免维护蓄电池产生。2、变电站设置了变压器事故油池, 事故油池采用双层防水技术，采用抗渗混凝土，确保事故泄油不渗漏。经调查，工程自安装带电运行以来无事故发生。环境管理和监督1、制定和实施各项生态环境监督管理计划。2、建立生态环境现状数据档案及生态信息网络，并定期向当地环境保护行政主管部门汇报。3、协调配合上级环保主管部门所进行的环境调查，生态调查等活动。已落实1、已建立健全环保管理机构，搞好工程的环保竣工验收工作，加强对环保设施的维护和日常管理。2、工程各阶段环保工作资料均已成册归档。3、积极配合上级环保主管部门的调查工作。电磁环境1、变电站变电站围墙、二次设备室、为钢筋混凝土结构的建筑物，可以屏蔽高压电气设备产生的电磁辐射；带电体周围良好的接地措施也进一步减弱了电磁辐射；高压设备合理布置，通过距离衰减，以减小所区围墙外的电磁辐射强度及无线电干扰。2、送电线路导线的选择：采用GIA-300/35钢芯铝绞线减少电晕。已落实1、变电站采用了GIS综合自动化系统。变电站采用实体围墙、主控室、35kV配电室等为钢筋混凝土结构的建筑物，屏蔽高压电气设备产生的电磁辐射；带电体周围良好的接地措施也进一步减弱了电磁辐射；高压设备合理布置，通过距离衰减，减小了站区围墙外的电磁辐射强度及无线电干扰。2、线路采用GIA-400/35钢芯铝绞线减少电晕。现状监测结果表明，本工程电磁环境均满足相应推荐限值要求。 表12：环评批复文件要求落实情况对照表环评批复文件中提出环保措施 工程实际采取的措施宁夏回族自治区环境保护厅关于宁夏电力公司吴忠供电公司新桥110kV输变电工程环境影响报告表审批要求（宁环表【2012】7号）如下：（一）、项目建设应重点做好以下工作:1、落实施工期的各项生态保护及恢复措施。建设单位合理组织工程施工，严格按设计的基础占地面积、基础型式等要求开挖，划定施工作业区，弃渣及建筑垃圾及时处理，施工结束，对施工临时占地区域及时清理、恢复生态植被。2、变电站设计中优先选用低噪声设备、合理布置电气设备，确保厂界噪声复合工业企业厂界环境噪声排放标准（GB12348-2008）2类要求。加强变电站内各种高压电气设备的管护，确保变电站正常运行，杜绝事故发生，变电站新建事故集油池用于贮存变压器发生事故或重大故障时产生的变压器漏油，油回用。3、合理选择导线，有效控制导线表面场强、起晕电压、地面场强和无线电干扰；并确保送电线路对地面和交叉跨越的最已落实1、施工过程中严格执行环评报告表的生态保护措施。产生的建筑垃圾收集后进行了集中清运。施工结束后及时清理现场，并播撒草籽，恢复植被，余土作为塔基防渗土。调查结果表明，变电站内采取了固化硬化、碎石铺压,站外采取了护坡等措施降低水土流失。线路塔基周围植被生长良好，施工临时占地已恢复原有土地功能。2、主变压器选用了低噪音、低损耗的自冷式有载调压变压器，且主变位于站区中央，变电站采用实体围墙等降噪措施，经监测新桥110kV变电站厂界外1m处昼间及夜间噪声测值均低于工业企业厂界环境噪声排放标准（GB12348-2008）2类标准，即昼间60dB（A）、夜间50dB（A）。变电站设置了变压器事故油池, 事故油池采用双层防水技术，采用抗渗混凝土，确保事故泄油不渗露。经调查，工程自安装带电运行以来无事故发生。小垂直距离满足110-750kV架空输电线路设计技术规程（GB/50545-2010）规定，使送电线路工频电磁场强度、无线电干扰值低于4kV/m，0.1mT、46dB(V/m)的标准限值。4、运行期设置安全警示标志，加强线路安全巡视，定期进行监测，加强环保宣传。（二）项目竣工须向自治区环境保护厅申办项目竣工环保验收手续。（三）本批复仅限于环评表确定的建设内容，项目的性质、规模、站址、线路路径发生重大变动时，应当重新报批项目的环境影响评价文件。（四）自治区辐射环境监督站负责该项目环境保护监督检查工作。3、选择的导线型号为LGJ-400/35钢芯铝绞线，经监测，新桥110kV变电站工频电磁场强度最大值分别为7.32102 kV/m、2.8010 5 mT，变电站围墙外20m处，0.5MHz时，无线电干扰最大值为39.8dB(V/m)，110kV送电线路工频电场强度、磁场强度最大值分别为7.5410 1 kV/m、5.4010 5 mT，档距中央距边导线投影点南20m 处，0.5MHz时，无线电干扰最大值为37.6dB(V/m)，均低于4kV/m、0.1mT和46dB(V/m)的标准限值。4、工程设置了安全警示标志，线路定期巡检，进行了验收监测。5、项目建成后已提交了试运行及竣工环保验收申请。生态影响调查一、新桥110kV变电站工程生态影响调查变电站施工期产生的垃圾已及时清理。变电站内地表、构架下的空闲场地已被硬化、碎石铺压或被建筑物占用,变电站外采取护坡防止水土流失。二、110kV送电线路工程生态影响调查1、对林业生态的影响线路经过公路两旁的绿化带，经现场调查，线路采用高跨的方式通过树木与绿化带，未对林业生态产生影响。2、水土流失防治措施调查送电线路各项基础严格按设计施工，施工结束后及时回填。建设单位已按要求对生土和熟土按顺序回填，利于植被恢复，经夯实平整后，不存在弃土问题，少量余土堆存于塔基四脚，作为防渗土。调查发现，塔基下方无弃土，植被生长良好。送电线路塔基周围没有水土流失现象，也不存在水土流失隐患。3、临时占地调查线路施工结束后，施工用地、施工道路等临时占地已被平整且已恢复其原有土地类型。从现场调查情况看，临时场地周围未发现施工垃圾，植被生长情况良好。环境影响调查监测与分析一、监测内容监测离地1.5m处工频电场强度、工频磁场强度，0.5MHz的无线电干扰，厂界噪声。二、监测仪器1、工频电磁场测量仪器：PMM8053B电磁场测量系统，频率范围5Hz100kHz。2、噪声测量仪器：杭州爱华仪器有限公司生产的AWA6228型噪声分析仪。3、无线电干扰监测仪器：KH3933型电磁干扰测量接收机。4、声校准器：杭州爱华仪器有限公司生产的AWA6221型，仪器编号1001633。三、监测方法监测方法按照500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/24-1998）、辐射环境保护管理导则电磁辐射监测仪器和方法（HJ/T10.2-1996）、高压交流架空送电线路、变电站工频电场和磁场测量方法（DL/T988-2005）、高压架空输电线、变电站无线电干扰测量方法（GB7349-2008）、工业企业厂界环境噪声排放标准（GB12348-2008）执行。四、监测布点按照500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）、高压交流架空送电线路、变电站工频电场和磁场测量方法（DL/T988-2005）、高压架空输电线、变电站无线电干扰测量方法（GB7349-2002）、工业企业厂界环境噪声排放标准（GB12348-2008）、声环境质量标准（GB3096-2008）执行布点。（1）变电站的工频电磁场的测量布点为：在变电站无进出线或远离进出线的围墙外且距离围墙5m的地方布点测量，选择其中测量值最大值为测量方向；按该方向围墙的垂直线，作为测试路径；在测试路径上以围墙为起点，测点间距为5m，依次测至50m处为止。变电站监测布点见图1。送电线路的工频电磁场的测量布点为：以档距中央导线弧垂最大处线路中心的地面投影点为测试原点，沿垂直于线路方向进行，测点间距为5m，顺序测至边相导线地面投影点外50m处止。送电线路监测布点见图2。（2）变电站无线电干扰电平的测量布点为：在变电站最高电压等级电气设备区外侧且距围墙20m处布点，测量最大值。选择测量值最大值为测量方向，按该方向围墙的垂直线，作为测试路径。在测试路径上以2 n m处测量（其中n0，1，2等正整数），依次测至本底值处为止。变电站监测布点见图1。送电线路无线电干扰电平的测量布点为：以档距中央导线弧垂最大处线路中心的地面投影点为测试原点，沿垂直于线路方向进行，测点间距为2 n m处测量，其中n0，1，2 11等正整数。送电线路监测布点见图2。（3）噪声监测点位及频次厂 界 噪 声 在 站 址 围 墙 外 1m处 布 4个 点 ， 昼 夜 各 1次 。 变 电 站 监 测 布 点 见 图 1。图1 变电站监测布点示意图S工频电磁场强度无线电干扰噪声新桥110kV变电站图2送电线路监测布点示意图五、质量保证及措施1、监测所使用的仪器是经过国家有资质的计量单位标定，在有效期内使用。2、监测人员全部是经过国家专业培训，持证上岗。3、每次测量前，按仪器使用要求，对仪器进行校准。4、测量地点选在地势较平坦，尽量远离高大建筑物和树木、电力线和通信设施的地方。5、测量人员与天线的相对位置应不影响测量读数，其它人员和设备应远离测试场地。 5m5m5m 5m5m2m48m16m 2nm： 工 频 电 磁 场 强 度： 无 线 电 干 扰验收监测结果:一、新桥110kV输变电工程电磁环境、无线电干扰、噪声监测结果1、新桥110kV变电站电磁环境、无线电干扰、噪声监测结果见表13-表16。2013年11月28日，昼间：天气晴，温度14.0，湿度25.7%，静风，大气压882.2hPa,海拔1217m，经度/纬度：10553.460/3755.626。夜间：天气晴，温度5.5，湿度26.7%，风速1.6m/s，大气压897.5hPa。 表13 ：新桥110kV变电站工频电频磁场强度监测结果点位描述 测量高度（m ） 工频电场强度 （ kV/m） 工频磁场强度 （mT）变电站围墙东5m 1.5 1.0910-3 2.4010-5变电站围墙北5m 1.5 6.9010-3 2.5010-5变电站围墙南5m 1.5 4.7110-3 2.8010-5变电站围墙西5m 1.5 7.3210-2 2.8010-5变电站围墙西10m 1.5 7.0110-2 2.6010-5变电站围墙西15m 1.5 5.6310-2 2.5010-5变电站围墙西20m 1.5 4.2610-2 2.5010-5变电站围墙西25m 1.5 3.6110-2 2.4010-5变电站围墙西30m 1.5 2.1610-2 2.4010-5变电站围墙西35m 1.5 1.7610-2 2.3010-5变电站围墙西40m 1.5 1.4710-2 2.2010-5变电站围墙西45m 1.5 1.1710-2 2.2010-5变电站围墙西50m 1.5 9.1310-3 2.1010-5标准值 4kV/m 0.1mT表14 ：新桥110kV变电站无线电干扰监测结果 单位：dB（V/m）测点 频率MHz 0.15 0.25 0.5 1.0 1.5 3.0 6.0 10 15 30变电站围墙东20m 36.7变电站围墙北20m 37.8变电站围墙南20m 36.4变电站围墙西1m 45.9变电站围墙西2m 45.7变电站围墙西4m 43.5变电站围墙西8m 41.4变电站围墙西16m 40.7变电站围墙西20m 48.4 52.0 39.8 34.0 26.7 28.2 21.3 46.8 43.3 38.7变电站围墙西32m 36.4变电站围墙西64m 34.2变电站围墙西128m 33.7表15：新桥110kV变电站厂界噪声监测结果 单位：dB(A)测量点位 昼间 夜间变电站南墙1m 43.6 41.5变电站北墙1m 42.3 40.8变电站西墙1m 38.7 37.6变电站东墙1m 46.5 44.9表16: 新桥110kV变电站主变噪声现状监测结果点位描述 昼间dB(A) 夜间dB(A)距主变外壳1.0m处 57.1 56.2距主变外壳2.0m处 53.6 51.72、 小 坝 盛 家 墩 入 新 桥 变 110kV送 电 线 路 电 磁 环 境 监 测 结 果 见 表 17-表 18。2013年11月28日，昼间：天气晴，温度14.0，湿度25.7%，静风，大气压882.2hPa,海拔1217m，经度/纬度：10553.460/3755.626。小坝盛家墩入新桥变110kV送电线路#17-#18杆塔之间，档距106m,档距中央导线弧垂最大处距地面的垂直距离为15.5m。表 17： 小 坝 盛 家 墩 入 新 桥 变 110kV送 电 线 路 工 频 电 磁 场 强 度 现 状 监 测 结 果点位描述 测量高度（m ） 工频电场强度 （ kV/m） 工频磁场强度 （mT）档距中央距边导线投影点0m 1.5 7.5410 1 5.4010 5档距中央距边导线投影点东5m 1.5 6.9610 1 4.9010 5档距中央距边导线投影点东10m 1.5 5.4710 1 4.1010 5档距中央距边导线投影点东15m 1.5 3.6410 1 3.5010 5档距中央距边导线投影点东20m 1.5 1.9910 1 3.010 5档距中央距边导线投影点东25m 1.5 1.0110 1 2.7010 5档距中央距边导线投影点东30m 1.5 3.9610 2 2.4010 5档距中央距边导线投影点东35m 1.5 7.9010 3 2.3010 5档距中央距边导线投影点东40m 1.5 4.8810 3 2.2010 5档距中央距边导线投影点东45m 1.5 2.1310 3 2.1010 5档距中央距边导线投影点东50m 1.5 1.9410 3 2.010 5标准值 4kV/m 0.1mT表 18： 小 坝 盛 家 墩 入 新 桥 变 110kV送 电 线 路 无 线 电 干 扰 测 量 结 果 测 点 频 率 MHz0.15 0.25 0.5 1.0 1.5 3.0 6.0 10 15 30档 距 中 央 距 边 导 线 投 影 点 0 m 45.7档 距 中 央 距 边 导 线 投 影 点 东 1 m 43.1档 距 中 央 距 边 导 线 投 影 点 东 2 m 40.2档 距 中 央 距 边 导 线 投 影 点 东 4 m 39.7档 距 中 央 距 边 导 线 投 影 点 东 8 m 38.9档 距 中 央 距 边 导 线 投 影 点 东 16 m38.3档 距 中 央 距 边 导 线 投 影 点 东 20 m53.1147.4 37.6 42.5 28.7 25.3 16.4 46.5 33.6 38.7档 距 中 央 距 边 导 线 投 影 点 东 32 m34.5档 距 中 央 距 边 导 线 投 影 点 东 64 m32.7档 距 中 央 距 边 导 线 投 影 点 东 128m31.52、监测结果分析从表13、17监测结果可以看出，新桥110kV输变电工程的工频电场强度、工频磁场强度所有测值均小于4kV/m和0.1mT的标准限值（500kV超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）。从表14、18监测结果可以看出，0.5MHz时，新桥110kV输变电工程变电站围墙外20m处，送电线路边导线外20m处无线电干扰测值均低于46dB（V/m）的标准限值（高压交流架空送电线无线电干扰限值（GB15707-1995）。从表15监测结果可以看出，新桥110kV变电站厂界噪声监测结果符合工业企业厂界环境噪声排放标准（GB12348-2008）2类标准，即昼间60dB（A）、夜间50dB（A）。三、环境风险防范措施及应急预案（1）变电站风险事故防范变电站工程在运营过程中可能引发环境风险事故隐患主要为变压器油外泄。变压器油属危险废物，如不收集处理会对环境产生影响。变电站在正常运行状态下，无
