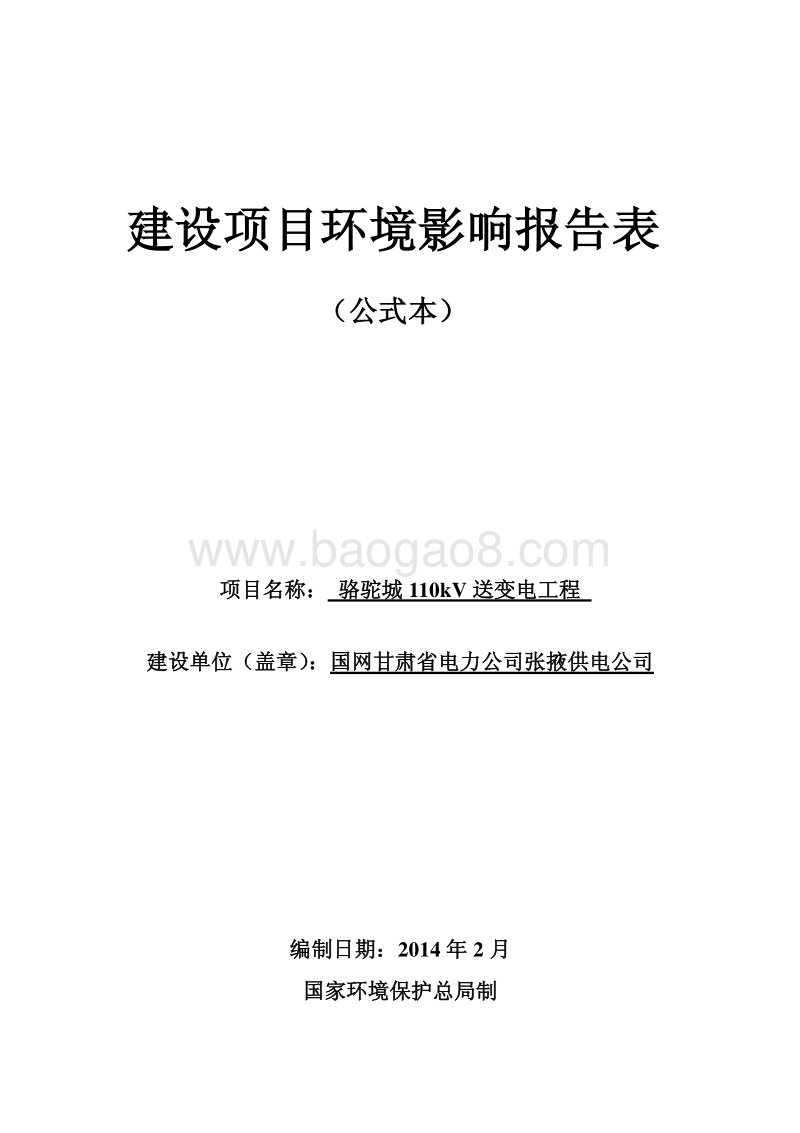

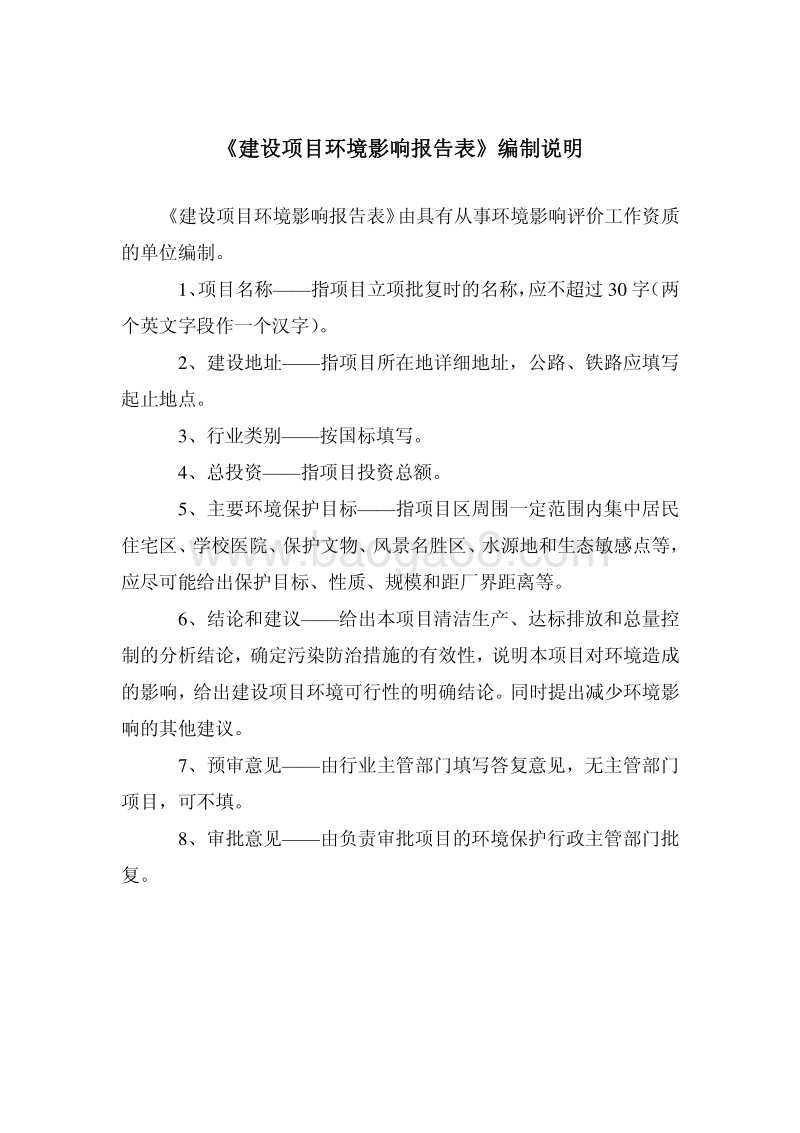

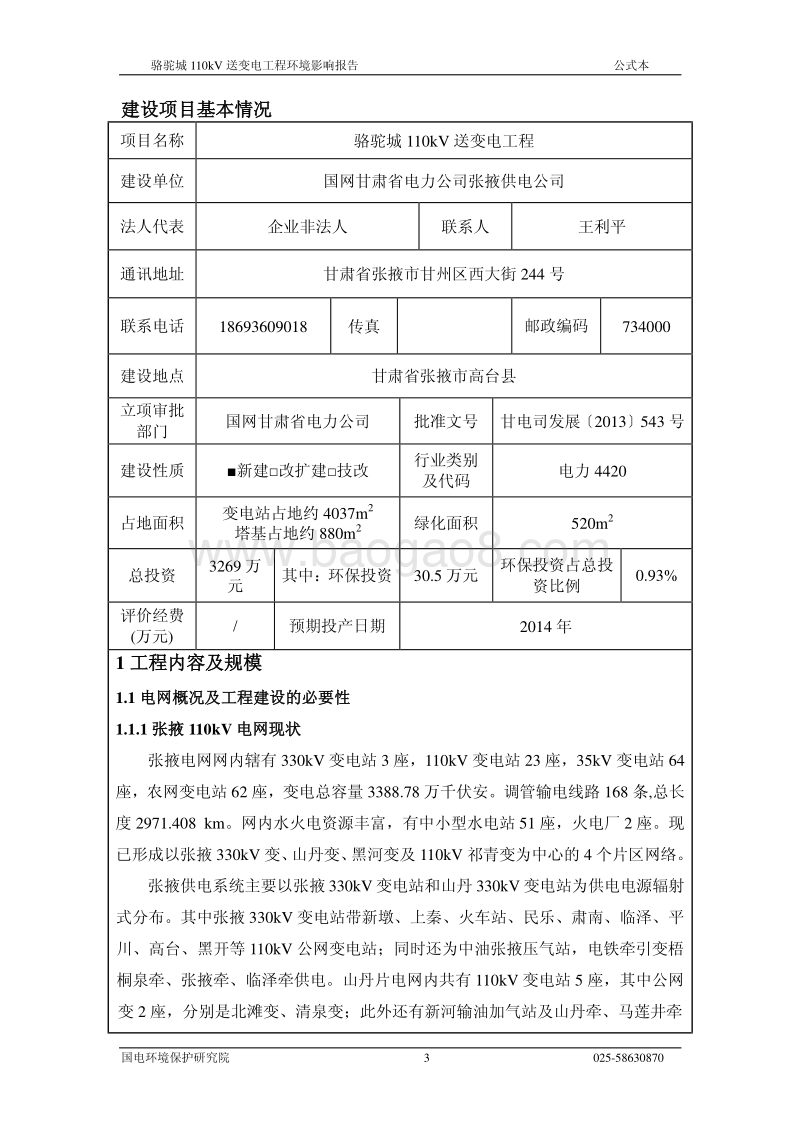

建设项目环境影响报告表 （公式本） 项目名称： 骆驼城110kV送变电工程 建设单位（盖章）：国网甘肃省电力公司张掖供电公司 编制日期：2014年2月 国家环境保护总局制 建设项目环境影响报告表编制说明 建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编制。 1、项目名称指项目立项批复时的名称，应不超过30字（两个英文字段作一个汉字）。 2 、建设地址指项目所在地详细地址，公路、铁路应填写起止地点。 3、行业类别按国标填写。 4、总投资指项目投资总额。 5、主要环境保护目标指项目区周围一定范围内集中居民住宅区、学校医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6、结论和建议给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7、预审意见由行业主管部门填写答复意见，无主管部门项目，可不填。 8、审批意见由负责审批项目的环境保护行政主管部门批复。 骆驼城110kV送变电工程环境影响报告 公式本 国电环境保护研究院 3 025-58630870 建设项目基本情况 项目名称 骆驼城110kV送变电工程 建设单位 国网甘肃省电力公司张掖供电公司 法人代表 企业非法人 联系人 王利平 通讯地址 甘肃省张掖市甘州区西大街244号 联系电话 18693609018 传真 邮政编码 734000 建设地点 甘肃省张掖市高台县 立项审批部门 国网甘肃省电力公司 批准文号 甘电司发展2013543号 建设性质 新建改扩建技改 行业类别 及代码 电力4420 占地面积 变电站占地约4037m2 塔基占地约880m2 绿化面积 520m2 总投资 3269万元 其中：环保投资 30.5万元 环保投资占总投资比例 0.93% 评价经费 (万元) / 预期投产日期 2014年 1工程内容及规模 1.1电网概况及工程建设的必要性 1.1.1张掖110kV电网现状 张掖电网网内辖有330kV变电站3座，110kV变电站23座，35kV变电站64座，农网变电站62座，变电总容量3388.78万千伏安。调管输电线路168条,总长度2971.408 km。网内水火电资源丰富，有中小型水电站51座，火电厂2座。现已形成以张掖330kV变、山丹变、黑河变及110kV祁青变为中心的4个片区网络。 张掖供电系统主要以张掖330kV变电站和山丹330kV变电站为供电电源辐射式分布。其中张掖330kV变电站带新墩、上秦、火车站、民乐、肃南、临泽、平川、高台、黑开等110kV公网变电站；同时还为中油张掖压气站，电铁牵引变梧桐泉牵、张掖牵、临泽牵供电。山丹片电网内共有110kV变电站5座，其中公网变2座，分别是北滩变、清泉变；此外还有新河输油加气站及山丹牵、马莲井牵 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 4 025-58630870 等用户变电站。上述两个供电系统的联络线为黑开到清泉的1回110kV线路。 张掖电网电网肃南境内的镜铁山及祁青110kV变电站由嘉酒电网供电。 张掖境内尤其是黑河流域水电资源非常丰富，先后开发多座梯级电站已并网发电，主要将黑河330kV变电站作为黑河流域水电站接入上网点。现已投运的水电站主要有三道湾、大孤山、二龙山水电站，三道湾以2回110kV线路接入黑河330kV变，二龙山、大孤山以2回110kV线路打捆接入黑河330kV变。另外西流水、小孤山水电站以双回110kV线路接入黑开110kV变。龙首、龙汇打捆以1回110kV线路接入张掖330kV变。 1.1.2高台县电网现状 高台县目前仅有 110kV 变电站 1 座，主变容量 31.5+50MVA，由临泽110kV变高台、临泽110kV变经平川110kV变高台两回线路供电。高台电网现有35kV变电站11 座，截止 2011 年最大负荷约 51MW。南华工业园区周边有骆驼城和南华2座35kV变电站。 其中南华变现有主变容量18MVA，主要为南华镇和南华工业园区供电，近年来南华变周边负荷增长较快，2011年最大供电负荷已达到12MW，随着制种、棉花加工、番茄加工、葡萄酿酒、硝盐化工、煤化工等项目在南华工业园区和煤化工区陆续建设投产，南华变已难以满足周边负荷增长供电的要求。 另外，骆驼城35kV变电站现有主变容量16MVA，主要为骆驼城乡供电，随着土地开发面积增加，灌溉负荷增长迅速，截止 2011 年最大供电负荷已达到12.5MW。 1.1.3工程建设的必要性 （1）负荷增长的需要 随着高台县政府工业强县和招商引资力度加大，各类化工、农副产品深加工等项目在南华工业园区和煤化工区陆续建设，根据南华工业园区项目落户建设及报装情况，20122013 年期间仅南华工业园区及煤化工区将新增用电容量超过 24 MVA。仅南华工业园区及煤化工区至 2013 年已明确的新增负荷近 18MW，南华变及骆驼城35kV变现有负荷25.5MW，考虑负荷自然增长率为5%(除去较大型点负荷)，预计骆驼城周边至2014年负荷将达到53MW， 2015年负荷将达到56MW，现有电网显然不能满足负荷增长的供电需求，由此可见新建骆驼城110kV变电站十分必要。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 5 025-58630870 （2）转移负荷、优化网络结构 南华35kV变由高台110kV变供电，35kV线路长度约13公里；骆驼城35kV变由高台110kV变供电，35kV线路长度约20公里；南华及骆驼城35kV变联络线长度约18公里，目前两座变电站负荷已分别达12MW和12.5MW，原有供电线路导线线径偏小，实际已不具备转供互带能力，若电源线路因故停运，须切除部分负荷才能保证带电线路安全运行，由此将造成对当地的工农业生产影响，甚至将对南华变所带高台客运和货运火车站造成一定影响。 骆驼城 110kV 变电站建成后，拟将南华及骆驼城 35kV 变就近改接入骆驼城110kV变电站，这样既能缓解110kV高台变供电压力，同时缩短供电半径，降低网损，而南华及骆驼城35kV变均形成双电源供电，大大提高供电可靠性。 通过与建设单位沟通落实，以下是本次110kV骆驼城变10kV公网出线情况： 1)、10kV煤化工西区线，预期容量7330kVA； 2)、10kV煤化工东区线，预期容量12500kVA 3)、10kV南华工业园南线，预期容量11490kVA 4)、10kV南华工业园北线，预期容量11190kVA 5)、10kV碱泉、梧桐村线，预期容量3265kVA 6)、10kV河西开发区及井灌线，预期容量4490kVA 由此可见骆驼城 110kV 变的建设对于张掖南华区域的发展非常重要和迫切的，它对促进周边工农业的发展及供电可靠性的增强有十分重要的意义。 1.2 骆驼城110kV送变电工程建设概况 1.2.1骆驼城110kV变电站新建工程 1.2.1.1 变电站地理位置 骆驼城110kV变电站推荐站址位于张掖高台县南华工业园区负荷中心西北侧约3公里，距高台县城西南侧约11 公里，距在建的高台330kV变电站东侧约10公里，南侧 250 米以外为在建高铁。今后有南华工业园区规划路网通过，交通便利。场地地貌属山前冲击平原，地形较平坦、开阔，总的地势由南向北倾斜，站址海拔约1390米，现为戈壁荒滩，出线走廊开阔。 1.2.1.2变电站选址的合理性分析 （1）本工程与张掖高台县规划的相符性 2012年8月20日，国务院以国函【2012】104号文件印发了国务院关于同骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 6 025-58630870 意设立张掖高台县的批复，批复甘肃省关于设立张掖高台县的请示，同意设立张掖高台县，原则同意张掖高台县建设指导意见。张掖高台县正式升格为全国第五个“国家级新区”。 根据张掖高台县总体规划（2011-2030）骆驼城 110kV 送变电工程是已列入新城区配电网规划的项目，工业园区在规划时预留了变电站用地。站址位于新城区装备制造产业南片区经十四路和纬八路交叉路口的东南角地块处。 根据张掖高台县总体规划（2011-2030）中的功能结构图，骆驼城 110kV变电站站址位于先进装备制造产业组团，该区域为发展高端专业装备制造、汽车制造与机械装备制造以及新能源与节能环保装备制造等产业，因此本工程站址四周均规划为装备制造企业，因此，骆驼城110kV变电站站址从环保的角度分析是合理的。 根据张掖高台县总体规划（2011-2030）中的用地规划图，骆驼城 110kV变电站站址用地为规划一类工业用地，因此，骆驼城110kV变电站站址用地符合当地用地规划。 （2）本工程与电网规划的相符性分析 根据张掖高台县2015年电网规划，110kV骆驼城、罗湾变电站暂由330kV 皋兰变供电，2015年，将建设330kV中川变电站，届时将依托330kV变的建设，主要以辐射型电网结构向新区供电，同时加强中压配电网对高压配电网的支撑。因此，骆驼城110kV送变电工程符合张掖电网规划。 1.2.1.3变电站建设规模 表1.1 骆驼城110kV变电站建设项目一览表 序号 项 目 本期规模 终期规模 1 主变压器 250MVA 250MVA 2 110kV进线间隔 2回 4回 3 35kV出线间隔 2回 6回 4 10kV出线间隔 6回 12回 5 10kV并联电容器组 （44000） kVar （44000） kVar 6 总征地面积 5440m2 5440m2 1.2.3送电线路部分 1.2.2.1 线路选线合理性分析 结合张掖高台县道路网规划，为了本工程线路走线与新区规划不发生冲突，骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 7 025-58630870 线路路径严格按照道路网规划图来进行选择，并且由于“”接点至拟建骆驼城110kV变电站的线路长度较短，因此，本工程线路路径方案唯一。根据张掖高台县管委会要求和规划，本工程线路所经区域的规划用地性质为一类工业用地，线路选线符合新区用地规划。 根据现场勘查，本工程线路路径所经地带为戈壁滩，全部为平地，地形开阔，路径情况整体较好。因此对该区域的景观影响较小。 综上所述，本工程线路符合张掖高台县的规划，对该区域的景观影响较小，从环境保护的角度分析，线路路径的选择是合理的。 1.2.2.2 送电线路建设规模 表1.2 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路工程建设规模一览表 序号 名 称 本期规模 1 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程 本线路自 330kV 高台变110kV 高台变的二回送电线路（原110kV高台梧桐泉牵二回送电线路）约54#55#之间将线路打断“”接，新建 2基单回路转角塔，两条单回线路合至双回路终端塔后线路往东走线，线路绕开三鑫苗木公司沿最南侧围墙南侧边际走线至至拟建骆驼城110kV变电站。 新建双回同塔线路长度约为21.45km。线路曲折系数1.05。 1.2.2.3 送电线路路径描述 本期线路路径方案描述如下： 本线路自330kV高台变110kV高台变的二回送电线路（原110kV高台梧桐泉牵二回送电线路）约 54#55#之间将线路打断“”接，新建 2 基单回路转角塔，两条单回线路合至双回路终端塔后线路往东走线，线路绕开三鑫苗木公司沿最南侧围墙南侧边际走线至至拟建骆驼城110kV变电站。 新建双回同塔线路长度约为21.45km。线路曲折系数1.05。 1.3 项目总投资 骆驼城 110kV 送变电工程总投资为 2643 万元，其中新建骆驼城 110kV 变电站投资为3664万元，高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程投资530万元，光通信工程投资96万元。其中，环骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 8 025-58630870 保投资约30.5万元，环保投资占总投资比例约为0.93%。 1.4 评价指导思想与评价内容及重点 1.4.1 评价指导思想 110kV高压输变电项目运行期无环境空气污染物、工业废水和固体废物产生。施工期和运行期可能造成的环境问题有： （1）110kV送电线路及变电站运行时工频电场和工频磁场、无线电干扰对周围环境可能产生的影响。 （2）110kV变电站及送电线路运行时连续可听噪声对周围声环境可能产生的影响。 （3）110kV送电线路及变电站施工期对生态环境、土地利用的影响。 1.4.2 评价内容 本次环境影响评价变电站按新建骆驼城110kV变电站本期250MW主变进行评价； 110kV 输电线路按新建高台 330kV 变电站至高台 110kV 变电站的二回线“”接入骆驼城变送电线路送电线路工程进行评价。 1.4.3 评价重点 对于本工程，上述环境影响中最主要的是110kV送电线路及变电站运行时产生的工频电场、工频磁场、无线电干扰、噪声对周围环境可能产生的影响。因此，本次环境影响评价重点为： （1）施工期的施工噪声、土地利用、生态环境问题。 （2）运行期工频电场及工频磁场、噪声、无线电干扰的环境影响。 （3）从环境保护角度出发对拟选方案进行分析，提出最佳的治理措施，最大限度减缓本工程建设可能产生对环境的不利影响。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 9 025-58630870 2编制依据 2.1评价依据 2.1.1采用的国家法规、规定 （1）中华人民共和国环境保护法（ 1989年12月26日施行）。 （ 2 ）中华人民共和国土地管理法（ 1999年1月1日施行）。 （ 3 ）中华人民共和国环境噪声污染防治法（ 1997年3月1日施行）。 （ 4 ）中华人民共和国水土保持法（ 2011年3月1日施行）。 （ 5 ）中华人民共和国环境影响评价法（ 2003年9月1日施行）。 （ 6 ）国务院第253号令建设项目环境保护管理条例（ 1998年11月18日施行）。 （ 7 ）中华人民共和国环境保护部 第 2 号令建设项目环境保护分类管理名录（ 2008年10月1日施行）。 （ 8 ）国家环境保护总局第18号令电磁辐射环境保护管理办法（ 1999年2月1日施行）。 （ 9 ）中华人民共和国国务院电力设施保护条例。 （ 10）国家经济贸易委员会、公安部第 8 号令电力设施保护条例实施细则（1999年3月18日施行）。 （ 11）国家环保总局，环发 2006【28号】环境影响评价公众参与暂行办法。 （ 12）甘肃省电力公司2012年第三批110千伏电网项目专项设计招标中标通知书。 （ 13）张掖供电公司公司张电司发展2012140号关于2013年拟开工建设的110千伏输变电工程项目建议书的报告。 （ 14）甘肃省电力公司规划评审中心提供的骆驼城110kV送变电工程系统资料。 （ 15）兰州科林电力设计有限责任公司骆驼城110kV送变电工程选所报告。 （ 16）国网公司2011年版110（66）500kV变电站分册通用设计 （17）国网公司2011年版110（66）750kV智能变电站部分通用设计 （18）相关的规程规范及通用设计。 2.1.2采用的技术规范、标准及编号 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 10 025-58630870 （1）环境影响评价技术导则（ HJ/T 2.1-2011）。 （ 2 ）环境影响评价技术导则-地面水环境(HJ/T 2.3-93)。 （3）环境影响评价技术导则大气环境（ HJ2.2-2008）。 （ 4 ）环境影响评价技术导则声环境（ HJ2.4-2009）。 （ 5 ） 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（HJ/T24-1998）。 （6） 辐射环境保护管理导则电磁辐射监测仪器和方法（ HJ/T10.2-1996）。 （ 7 ）辐射环境保护管理导则电磁辐射环境影响评价方法与标准（HJ/T10.3-1996）。 （ 8 ）环境影响评价技术导则生态影响（ HJ19-2011）。 （ 9 ）声环境质量标准（ GB3096-2008）。 （ 10）工业企业厂界环境噪声排放标准（ GB12348-2008）。 （ 11）建筑施工场界环境噪声排放标准（ GB12523-2011）。 （ 12）高压交流架空送电线无线电干扰限值（ GB15707-1995）。 （ 13） 110kV750kV架空输电线路设计规范（ GB50545-2010）。 （ 14）高压架空送电线路无线电干扰计算方法（ DL/T691-1999）。 （ 15） 35kV-110KV变电站设计规范（ GB50059-2011）。 2.1.3工程设计资料 骆驼城110kV送变电工程可行性研究（10kV调整线路最终收口）报告兰州倚能电力设计咨询有限公司（2013.4）。 2.1.4项目的有关批复、环评委托书 （1）委托书（附件一）； （2）甘肃省电力公司关于骆驼城110千伏送变电工程可行性研究报告评审意见的批复(甘电司发展2013543号)（附件二）； （3）张掖高台县规划建设管理局关于骆驼城110kV变电站选址意见的函（附件三）； （4）张掖高台县规划建设管理局对骆驼城110kV送变电工程线路路径的批复（附件四）； （5）类比监测报告（附件五）； （6）现状监测报告（附件六）。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 11 025-58630870 2.2 拟建项目周围主要环境保护目标 本工程不经过自然保护区、风景名胜区、重点文物保护单位和历史文化保护地等敏感区域，站址及线路均位于高台县内，站址及线路沿线评价范围内已无居民。 根据现场勘查，本工程站址四周及线路沿线评价范围内现状及规划均无环境敏感点。 本工程周围主要环境保护目标见表2.1所示。 表2.1 骆驼城110kV送变电工程环境保护目标一览表 工程名称 地理位置 环境保护目标 方位 距厂界/边导线最近距离 基本情况 （评价范围内） 环境要素 骆驼城110kV变电站新建工程 甘肃省张掖市高台县 评价范围内无环境敏感点 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程 甘肃省张掖市高台县 评价范围内无环境敏感点 注： RI 无线电干扰； E 工频电场； B 工频磁场； N 噪声 2.3 评价方法 本次环评对新建 110kV 骆驼城变电站的电磁环境影响评价采用类比监测的方法进行预测，类比的项目为工频电场、工频磁场、无线电干扰。类比对象选择与本期工程规模类似、电压等级相同的甘肃酒泉 110kV 汉武变电站（主变250MVA）进行工频电场、工频磁场及无线电干扰类比监测；对新建110kV骆驼城变电站的声环境影响评价采用理论计算的方法对厂界环境噪声排放值进行预测，并做达标分析。 对 110kV 送电线路运行产生的电磁环境影响采用类比监测和理论计算等方法进行预测评价，类比的项目为工频电场、工频磁场及无线电干扰，对线路运行产生的声环境影响采用类比监测的方法进行预测。 本工程架空线路部分采用同塔双回路架设方式，仅在110kV骆驼城变电站出线段采用50m的电缆出线，因此，本次环评同塔双回架空线路选取了位于甘肃省白银市导线相序为逆相序排列的110kV万铜一线75#-76#、万铜二线76#-77#同塔作为类比监测对象，因此本次环评电缆段线路选取了位于甘肃省兰州市七里河区的双回电缆线路西桃开二、三线3#4#断面作为类比监测对象。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 12 025-58630870 2.4评价因子 （1）施工期的评价因子 变电站及输电线路施工期征用土地对农业生产的影响； 变电站及输电线路施工对地表植被、野生动物、水土保持的影响； 变电站及输电线路施工噪声、扬尘、施工排水对周围环境的影响。 （2）运行期的评价因子 工频电场、工频磁场、无线电干扰、噪声（等效连续A声级）。 生态环境：线路产生的工频电场、工频磁场对野生动物的影响。 其它：本工程其它环境影响还有农田耕作等。 2.5评价范围 参照500kV 超高压送变电工程电磁辐射环境影响评价技术规范、环境影响评价技术导则声环境（ HJ2.4-2009）、环境影响评价技术导则生态影响（HJ19-2011）确定本工程的评价范围。 2.5.1 工频电场、磁场评价范围 110kV变电站以站址为中心的半径500m范围内区域。 110kV送电线路为线路走廊两侧30m带状区域。 2.5.2 无线电干扰评价范围 110kV变电站以变电站围墙外2000m或距最近带电构架投影2000m内区域，重点评价变电站围墙外100m以内区域。 110kV送电线路为送电线路走廊两侧2000m带状区域、重点评价送电线路走廊两侧100m区域； 2.5.3 噪声评价范围 110kV变电站为变电站围墙外100m区域。 110kV送电线路为送电线路走廊两侧30m带状区域。 2.5.4生态 110kV变电站为变电站周围300m范围内。 110kV送电线路为送电线路走廊两侧30m带状区域。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 13 025-58630870 3项目概况 3.1骆驼城110kV变电站新建工程 3.1.1 变电站地理位置 骆驼城 110kV 变电站推荐站址位于张掖高台县南华工业园区负荷中心西北侧约3公里，距高台县城西南侧约11 公里，距在建的高台330kV变电站东侧约10公里，南侧 250 米以外为在建高铁。今后有南华工业园区规划路网通过，交通便利。场地地貌属山前冲击平原，地形较平坦、开阔，总的地势由南向北倾斜，站址海拔约1390米，现为戈壁荒滩，出线走廊开阔。 站址周边无矿产资源开采、文化遗址、地下文物、古墓设施、军事设施、通信电台、飞机场、导航台、风景旅游区和各类保护区等。工程地质条件较好，适宜建站。 3.1.2 本期及远景建设规模 （1）主变压器：本期250MVA 主变，远期 250MVA 主变； 型号：SSZ10-50000/110 容量：50MVA 容量比：100/100/100 额定电压：11081.25%/38.522.5%/10.5kV 接线组别：Yn，yn0，d11 阻抗电压：Uk-%=10.5, Uk-III%=17.5, UkII-III%=6.5 中性点套管电流互感器： 200/5A， 10P20。 （2）110kV出线：本期2回，远期4回； 本工程110kV配电装置采用户外AIS设备。 110kV配电装置采用户外中型布置，断路器选用SF6瓷柱式断路器，电流互感器选用油浸倒置式电流互感器，电压互感器选用电容式电压互感器，隔离开关选用双柱水平开启式隔离开关。 1）110kV断路器主要技术参数 额定电压：126kV 额定电流：2000A 额定开断电流：40kA 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 14 025-58630870 额定短路持续时间：4S 2）110kV隔离开关主要技术参数 额定电压：126kV 额定电流：2000 额定耐受短路电流：40kA 额定短路持续时间：4S 3）110kV电流互感器 型式:油浸密封倒置式 额定电压: 110kV 额定一次电流: 2300A 额定二次电流:5A 准确级: 5P30/5P30/0.5/0.2S 额定输出: 0.2S 30VA 额定输出: 0.5 40VA 5P30级 50VA 额定短时热电流（有效值）:4S 31.5kA 额定动稳定电流（峰值）:80kA 4）110kV母线电压互感器 型式:电容式电压互感器 额定电容：0.02 额定电压比:110/ 3 /0.1/ 3 /0.1/ 3 /0.1千伏 准确级:0.2/0.5/3P 二次绕组的额定输出: 50VA/50VA/50VA 110kV线路单相电压互感器 型式:电容式电压互感器 额定电容：0.01 额定电压比:110/ 3 /0.1/ 3 /0.1千伏 准确级:0.5/3P 二次绕组的额定输出: 50VA/50VA 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 15 025-58630870 5）110kV避雷器 额定电压（有效值）：102 持续运行电压（有效值）：73 8/20us、5kA下雷电残压（峰值）：266 30/60us、2kA下操作残压（峰值）：221 （3）10kV出线：本期6回，远期12回； 本工程10kV设备采用智能金属铠装式开关柜，内配真空断路器。 （4）10kV并联电容器组：本期（44000） kVar，远景（44000） kVar； 本工程选用户内成套并联电容器组，容量为4000kvar，串5%电抗。每台主变10kV侧配置2组电容器组，本期配置1组。单台变运行时单组电容器投切，低压侧母线电压波动最大值为2.07%，符合规程要求。 3.1.3 变电站平面布置 骆驼城110kV变电站110kV配电装置采用户外AIS中型布置、主变压器位于所区中间、35kV 配电装置采用户外半高型布置、10kV 配电装置室采用单层配电楼布置方式、主控制室、辅助厂房采用单层平房布置方式。 110kV配电装置设在站西侧，采用户外中型布置，架空出线；35kV配电装置设在站东北侧，采用户外中型布置，架空出线； 10kV 配电装置采用电缆出线。进所道路从变电站西侧进入，变压器布置在110kV配电装置和配电室之间。10kV无功补偿装置布置站区东侧。围墙内占地面积为4152.9，约合6.23亩。 3.1.4 进站道路和交通运输 1) 主要设备可由高速公路运输至张掖市，再由汽运通过公路运至变电站内。站区大门到现有土路需新修进站道路约142m，后期与工业园区公路相接。进站道路采用公路型道路，现浇混凝土路面，路宽4.0m，道路转弯半径为12.0m，路面按要求设置缩缝和胀缝。设计荷载：运输道路汽15级。满足变电站消防及施工安装要求。 2) 站内道路采用4m宽的城市型道路，现浇混凝土路面，主变运输道路转弯半径为9.0m，路面按要求设置缩缝和胀缝。设计荷载：运输道路汽15级，道路坡度适应场地坡度的变化。 3.1.5 给排水系统 （1）给水系统 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 16 025-58630870 变电站最终生产、生活用水从即将建成的南华工业园区供水管网引接，引接距离约2km。 （2）排水系统 1）场地排水 变电站周围未铺设市政排水管网，且周围场地比较平整。站区雨水采用散流式排水，通过站内道路及围墙下的排水孔排至站外。 2）生活排水 生活污水通过管道排入渗井。 3）主变事故排油系统 当主变发生事故时，打开主变排油阀，使油排入事故油池。事后废油回收再利用。日常变压器油坑内的雨水，通过排油管排入事故油池中，经过油水分离后，最后排入渗井。 3.2 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路工程 3.2.1线路路径及规模 本线路自330kV高台变110kV高台变的二回送电线路（原110kV高台梧桐泉牵二回送电线路）约 54#55#之间将线路打断“”接，新建 2 基单回路转角塔，两条单回线路合至双回路终端塔后线路往东走线，线路绕开三鑫苗木公司沿最南侧围墙南侧边际走线至至拟建骆驼城110kV变电站。 新建双回同塔线路长度约为21.45km。线路曲折系数1.05。 3.2.2导、地线选择 高台 330kV 变电站至高台 110kV 变电站的二回线“”接入骆驼城变送电线路送电线路工程架空线路部分导线采用 JL/G1A-240/30-24/7 型钢芯铝绞线，电缆段线路采用YJLW02-64/110kV-1X600型铜芯电缆。 本工程全线架设双地线，一根采用采用 119-11.5-1270-B 型镀锌钢绞线，另2根采用24芯OPGW光缆。 3.2.3 杆塔与基础 3.2.3.1杆塔 本工程共新建铁塔9基，其中单回转角塔2基，双回直线塔2基，双回转角2基，双回终端3基。杆塔使用情况详见表3.1。 骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 17 025-58630870 表3.1 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程杆塔特性一览表 杆塔名称 塔杆型号 呼高 水平档距 垂直档距 基数 直线塔 1E4-SZ1 24 350 450 2 转角塔 1E4-SJ1 24 400 500 2 转角塔 1E4-SJ2 24 400 500 2 终端塔 1E4-SDJ 24 400 500 3 3.2.3.2基础 由于本工程线路所经地区均为黄土，沿线地下水埋深均大于10米，人工掏挖成孔条件较好，符合掏挖桩施工条件，因此本工程全部采用掏挖桩基础是准确合理的。 3.2.4 线路路径交叉跨越情况 高台 330kV 变电站至高台 110kV 变电站的二回线“”接入骆驼城变送电线路送电线路工程交叉跨越情况见表3.2。 表3.2 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程交叉跨越情况一览表 项 目 次 数 备 注 通讯线 2 跨越 低压线 2 跨越 10kV电力线 1 钻越 规划道路 2 跨越 土路 3 跨越 3.3 工程占地及土石方平衡一览表 本工程占地类型一览表见表3.3。 表3.3 本期工程占地类型一览表 项目名称 类别 占地类型（hm2） 工业用地 骆驼城110kV变电站 永久占地 0.5440 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程 塔基永久占地 0.088 临时占地 0.18 本期骆驼城110kV变电站位于规划路旁边，且场地低于规划路，为防止道路雨水倒灌及站内雨水、污水排出，故变电站场地需适当垫高，变电站场地回填需土方约5000m3，挖除场地耕植土1100m3，回填土方采用外购的方式，本工程变电站位于高台县内，变电站站址的场地平整由新区统一进行，建设单位无须再对场地进行平整。 本工程线路均沿规划道路走线，全线塔基采用掏挖式基础，挖方量较小，少骆驼城110kV送变电工程环境影响报告表 公式本 国电环境保护研究院 18 025-58630870 量的弃方堆置于塔基底部，做到挖填平衡。平衡情况一览表见表3.4。 表3.4 土石方平衡一览表 项目名称 土方量（m3） 挖方 填方 防沉基 骆驼城110kV变电站 1100 5000 - 高台330kV变电站至高台110kV变电站的二回线“”接入骆驼城变送电线路送电线路工程 620 390 230 与本项目有关的原有污染情况及主要环境问题： 本工程骆驼城110kV变电站为新建变电站，110kV线路为新建线路，骆驼城110kV 变电站站址周边及线路沿线无与项目有关的原有污染情况。本次环评对拟建站址四周及线路沿线进行了环境现状监测，检测结果如下： （1）工频电场、工频磁场 拟建骆驼城 110kV 变电站站址处的的工频电场强度为 0.001kV/m、工频磁感应强度为0.01210-3mT，均满足工频电场强度4 kV/m、工频磁感应强度0.1mT的评价标准要求。 高台 330kV 变电站至高台 110kV 变电站的二回线“”接入骆驼城变送电线路送电线路工程
