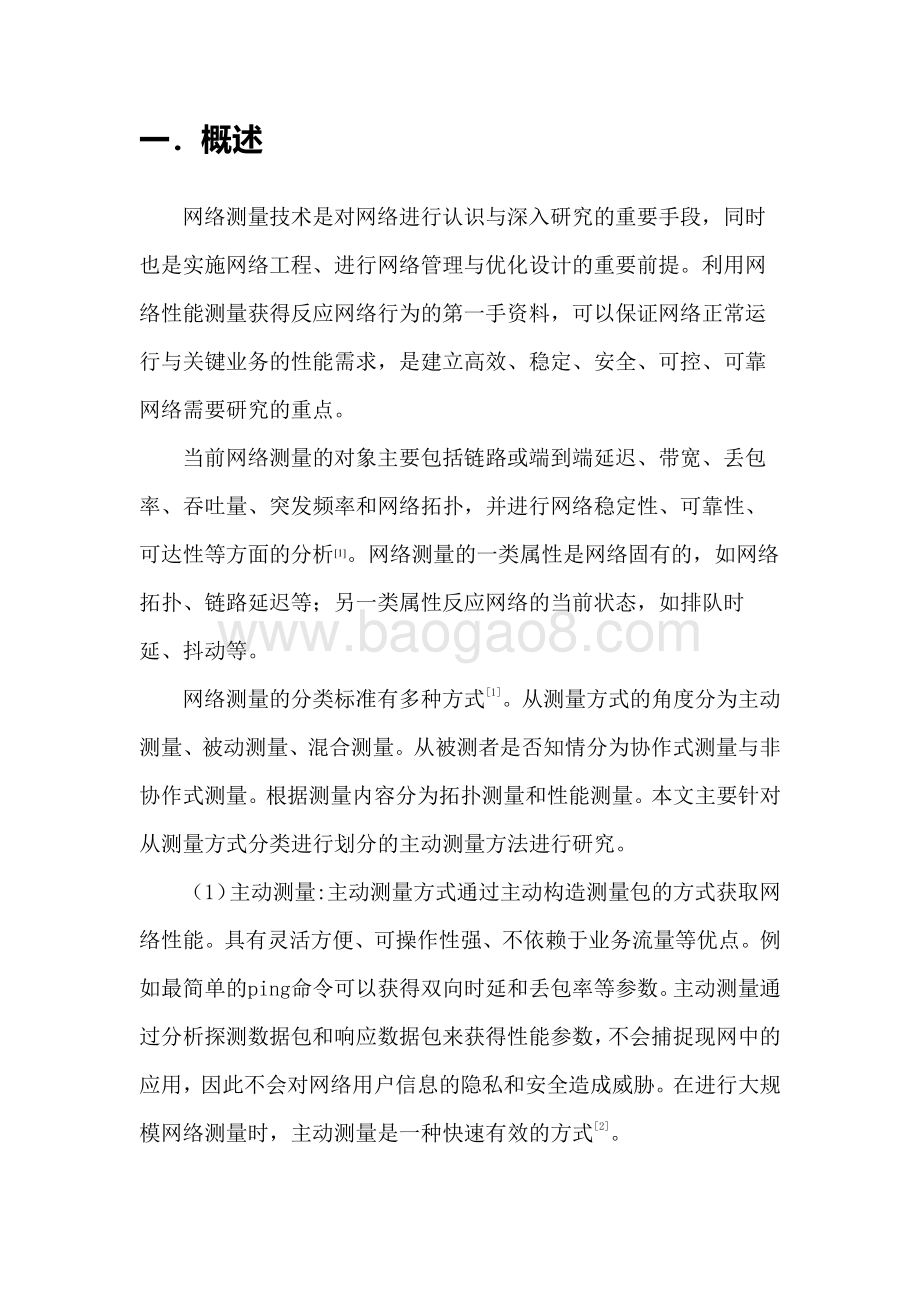

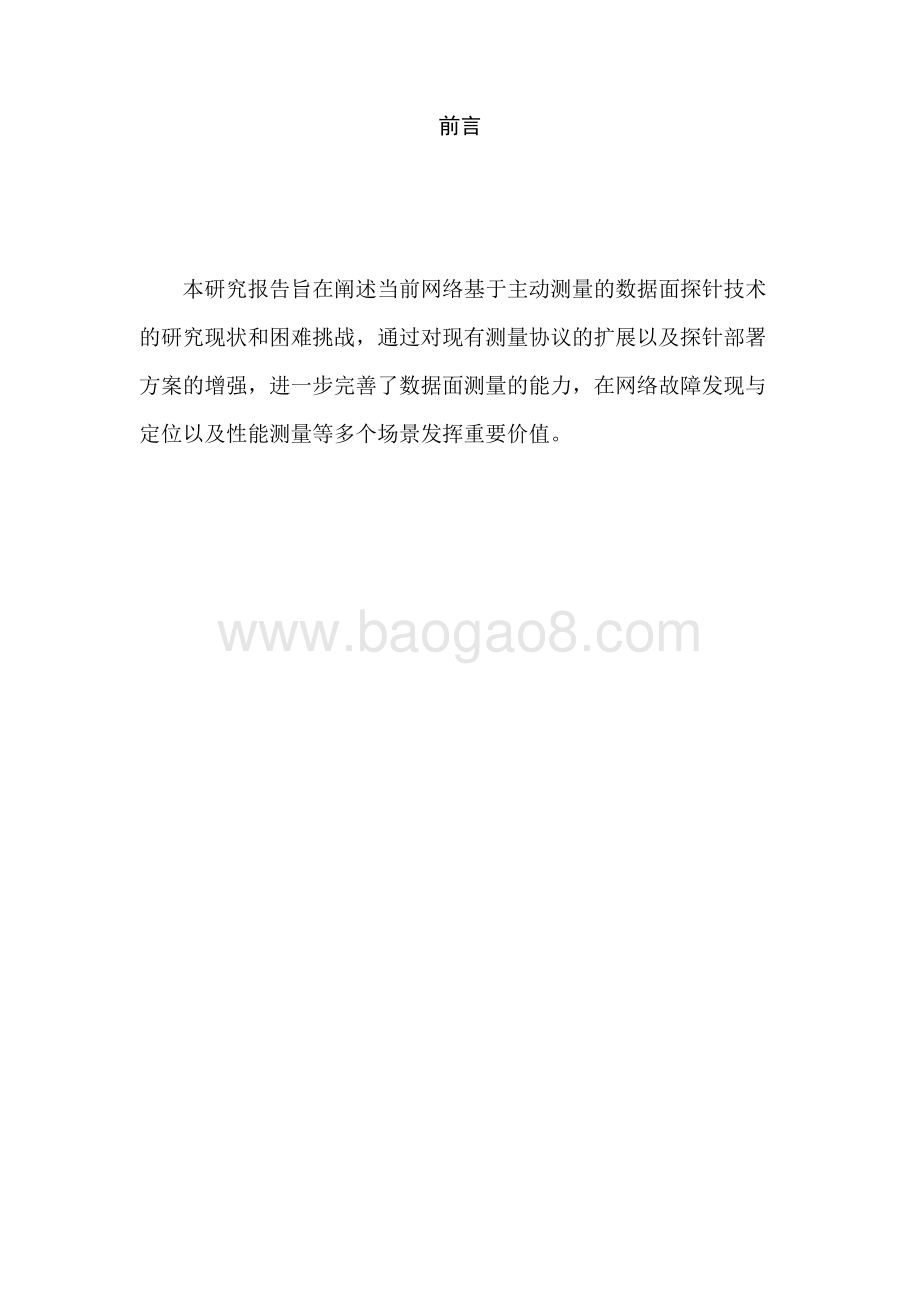

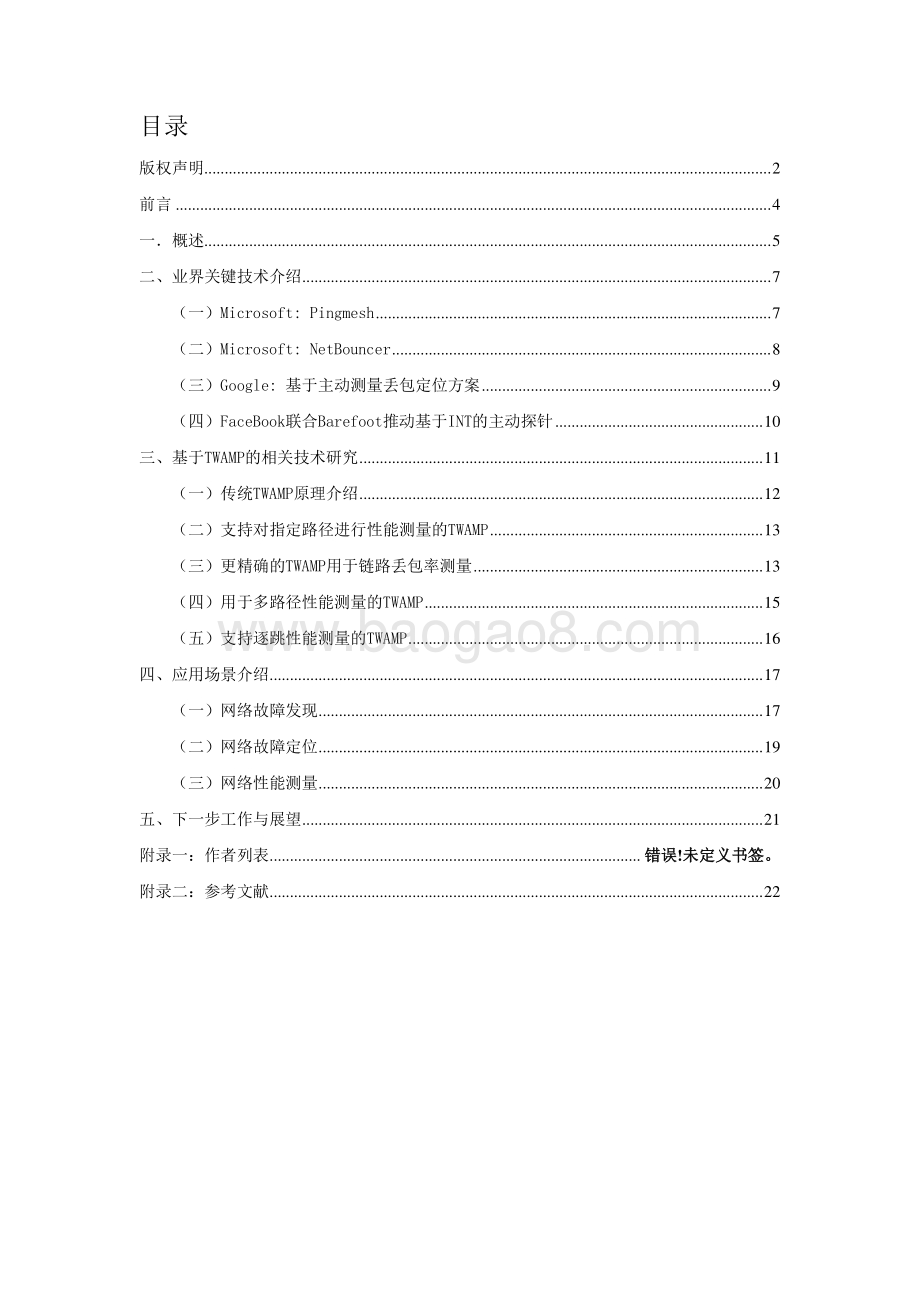

网络数据面 基于主动遥测方案的 智能探针技术研究 (2020年 ) SDN/NFV/AI 标准与产业推进委员会 2020 年 9 月 版权声明 本白皮书版权属于 SDN/NFV/AI 标准与 产业 推进委员会 ，并受法 律保护。转载、摘编或利用其它方式使用本白皮书文字或者观点，应 注明“来源： SDN/NFV/AI 标准与 产业 推进委员会 ”。违反上述声明， 本联盟将追究其相关法律责任。 目录 版权声明 . 2 前言 . 4 一概述 . 5 二、业界关键技术介绍 . 7 （一） Microsoft: Pingmesh . 7 （二） Microsoft: NetBouncer . 8 （三） Google: 基于主动测量丢包定位方案 . 9 （四） FaceBook联合 Barefoot推动基于 INT的主动探针 . 10 三、基于 TWAMP的相关技术研究 . 11 （一）传统 TWAMP原理介绍 . 12 （二）支持对指定路径进行性能测量的 TWAMP . 13 （三）更精确的 TWAMP用于链路丢包率测量 . 13 （四）用于多路径性能测量的 TWAMP . 15 （五）支持逐跳性能测量的 TWAMP . 16 四、应用场景介绍 . 17 （一）网络故障发现 . 17 （二）网络故障定位 . 19 （三）网络性能测量 . 20 五、下一步工作与展望 . 21 附录一：作者列表 . 错误 !未定义书签。 附录二：参考文献 . 22 前言 本研究报告旨在阐述当前网络 基于主动测量的数据面 探针技术 的研究现状和困难挑战，通过对现有测量协议的扩展以及探针部署 方案的增强，进一步完善了数据面测量的能力，在网络故障发现与 定位以及性能测量等多个场景发挥重要价值。 一概述 网络测量技术是对网络进行认识与深入研究的重要手段，同时 也是实施网络工程、进行网络管理与优化设计的重要前提。利用网 络性能测量获得反应网络行为的第一手资料，可以保证网络正常运 行与关键业务的性能需求，是建立高效、稳定、安全、可控、可靠 网络需要研究的重点。 当前网络测量的对象主要包括链路或端到端延迟、带宽、丢包 率、吞吐量、突发 频率 和网络拓扑，并进行网络稳定性、可靠性、 可达性等方面的分析 1。网络测量的一类属 性是网络固有的，如网络 拓扑、链路延迟等；另一类属性反应网络的当前 状态，如排队时 延、抖动等。 网络测量的分类标准有多种方式 1。从测量方式的角度分为主动 测量、被动测量、混合测量。从被测者是否知情分为协作式测量与非 协作式测量。根据测量内容分为拓扑测量和性能测量。本文主要针对 从 测量方式 分类 进行划分的 主动测量 方法 进行研究。 （ 1）主动测量 :主动测量方式通过主动构造测量包的方式获取网 络性能。具有灵活方便、可操作性强、不依赖于业务流量等优点。例 如最简单的 ping命令可以获得双向时延和丢包率等参数。主动测量通 过分析探测数据包和响应数据包来获得性能参数，不会捕捉现网中的 应用，因此不会对网络 用户信息的隐私和安全造 成威胁。在进行大规 模网络测量时，主动测量是 一种快速有效的方式 2。 （ 2）被动测量：被动测量相比于主动测量不需要主动构造测量 包，也不会占用过多的网络资源，对网络 性能 影响较小，可以获得更 为准确的测量结果。人们常用被动测量来监测网络流，获取网络的流 量特征，但被动测量一般只对单节点的性能数据进行测量，没法获得 端到端的性能数据。 （ 3）混合测量：混合测量时介于主动测量和被动测量中间的一 种方式，它无需向主动测量一样主动构造测量包，但需要在业务报文 中插入测量信息，也可理解为一种随流测量的方式。其测量数据更加 准确，更能 反应用户的真实性能体验，但由于其依赖于网络中的业务 流量，在灵活性上有所欠缺。 主动测量的主要工具有 Ping、 Trace-route、 TWAMP等， TWAMP（ Two- Way Active Measurement Protocol，双向主动测量协议）是一种应 用于 IP链路的性能测量技术。该技术使用 UDP数据包作为测量探针 ， 在客户端和服务器正反两个方向进行双向性能统计。测量指标包括双 向时延、单向丢包率、单向抖动等，具体测量方式如图一。本文主要 针对于 TWAMP主动测量协议进行研究。 图一 ： TWAMP检测原理 二 、 业界 关键技术介绍 （一） Microsoft: Pingmesh 为了判断应用程序感知到的延迟问题是否由网络问题引起，定义 和跟踪网络服务等级协议（ SLA）以及网络故障自动排除，微软研发 了 Pingmesh3， 其已经在 Microsoft数据中心运行了八年多，每天收 集数十 TB级的网络延迟数据。 Pingmesh不仅被网络软件开发人员和工 程师广泛使用，还广泛应用于应用和服务开发人员和运营商，具有较 高的应用价值，本文对其进行一个简单的介绍，其中数据中心典型架 构以及 Pingmesh效果图见图 二 ： 图 二 ：数据中心架构及效果图 Pingmesh的主 要思想是进行 server之间的互相 ping，从而确定两 台服务器间的网络运行状态是否正常，但由于此种方式探测代价较大， 因此引入了分层 ping的方案，主要层次为 TOR/POD内、 DC内、 DC间 ： a） TOR/POD内： TOR/POD内的所有服务器相互 PING b） DC内：将 TOR/POD认为是一个虚拟节点，然后 DC内的所有这些 虚拟节点相互 PING。 c） DC间：将 DC认为是一个虚拟节点，多 DC间相互 PING。 通过 Pingmesh得到的测量结果可以简单的判断一些网络故障类 型如某 Podset down、 Podset failure和 Spine failure等，但 在很多 场景下 不能精确定位到具体的交换机，在故障定位方面略显不足。 （二） Microsoft: NetBouncer 为了解决 Pingmesh不能准确确定故障位置的问题，微软提出了 NetBouncer4，其使用服务器发送 IP-in-IP探测数据包，使其转发 到 spine节点后原路进行返回，从而测量网络路径的数据包成功概 率，而不涉及交换机 CPU，探测结构如图 三 ： 图 三 ： NetBouncer探测结构图 得到各路径的成功概率后需 进一步引入一种 最优化 算法，将数据 包成功概率的路径映射到链路和设备的数据包成功 概 率 ，示例如图 四 。 作者的分析和实验结果表明，即使面临各种测量数据不一致， NetBouncer仍然实现（接近）零个假阳性和假阴性。微软已经在 Microsoft数据中心实施并部署 NetBouncer，现在它是网络 故障排除 和事件自动缓解的不可或缺的服务。 图 四 ： NetBouncer链路丢包率推断 （三） Google: 基于主动测量丢包定位方案 NetBouncer主要解决的是数据中心这种层次化结构下设备或者 链路的丢包率计算问题，但对于一般网络拓扑结构并不适用。为此谷 歌提出了一套完整的丢包定位方案，可以很好的解决上述问题 5。下 图为本方案涉及的基于路径规划技术的端到端探针部署方案的一个 示例 : 图 五 ：基于路径规划技术的探针部署方案 对上述路径进行测量，可得到各路径的丢包率值，再结合本方 案包含的推断算法则可以推断出每对 相邻接口 间的丢包率，因此整 个方案包含了两个算法和一个技术如图 六 。虽然谷歌并没有对外纰 漏两种算法的具体细节，但从其素材中可以大致推断最优路径算法 目的是用最少的探针完成每个相邻接口对的最小次数覆盖，而基于 最优路径集的故障定位算法则是采用了一个相邻接口对被多个丢包 率较高的路径经过则其 具有较大可能丢包率的思想，从而尽可能的 找到丢包率较大的接口对。另 一种技术则是探测包的路径规划技 术，其采用了 RSVP-TE，同理 SR等其他技术均可以完 成此功能。 图 六 ：基于路径规划技术的探针部署方案 谷歌在其网络中真实部署了上述方案，发现了很多以前难以发 现的故障，包括静默故障，并且能在一分钟内定位完成。具有较低 的漏报率和误报率，对尚未投入使用的接口、链路和设备也具有检 测能力，使用效果较好。 （四） FaceBook 联合 Barefoot 推动基于 INT 的主动探针 FaceBook和 Barefoot认为传统端到端的主动测量方法很难定位 故障的具体位置，而当前网络正在变得更加专业和多功能化，因此他 们共同推出了一篇结合 INT能力的主动测量文稿 6 ， 通过将时延、路 径等信息写入主动测量的报文中来获取更多的网络信息，从而辅助和 加速网络故障定位，具体的探针内容如图七： 图七 ：结合 INT的主动测量探针 其中定义了了主动测量报文包头的格式， telemetry信息的位置 以及 telemetry信息的格式，此种方式提高了网络运维的效率。 三、基于 TWAMP 的相关技术研究 随着网络的快速普及和相关应用的日益深入，各种业务已广泛部 署，因此， 对网络能够提供的能力 也提出了更高的要求 。此时，需要 提供快速、灵活的 IP网络性能 测量 工具， 以便快速 了解 网络的性能状 况， TWAMP具有对网络性能进行快速测量的能力，其 具有以下价值： a） 网络性能监控 在传输速率不稳定，传输带宽动态变化的场景下，运营商需要 手段来检测传输网络的 QoS（ Quality of Service）情况，便于及时 发现传输网络问题，采取相应的措施，如扩容、优化传输网络，以 保证用户业务的稳定性，改善用户体验。 b） 传输性能故障定界 在定位传输性能问题（例如丢包率过高、时延过大等）时，可 通过 TWAMP性能测量技术快速的排查和隔离传输性能问题，提高网络 问题定位速度。 （ 一 ） 传统 TWAMP 原理介绍 TWAMP在测量的链路中主动插入测试报文，根据测试报文携带的 字段计算丢包率、时延、时延抖动等。测 试原理 7如 0所示。 a） Session-Sender端发送测试报文。在报文发送时填上发送序 列数 S1、发送时刻的时间戳 T1。 b） Session-Reflector端接收 Session-sender发送过来的报文， 并记录接收时刻的时间戳 T2。提取报文里的序列数、时间戳、 Error Estimate、 TTL（ Time To Live）。产生响应报文，回填上述数据， 并填入 Session-Reflctor端发送的报文序列数 S2、发送时间戳 T3、 Estimate等。 C） Session-Sender端接收响应报文，记录接收报文时刻 T4并 计 算接收报文数 C1。 D）双向丢包率和时延的计算： 前向丢包率 =（ Sender发送包数 -Reflector发送包数） /Sender发包数 后向丢包率 =（ Reflector发送包数 -Sender接收包数） /Reflector发包数 RTT =前向时延 +后向时延 =（ T2-T1） +（ T4-T3） =（ T4-T1） -（ T3-T2） 图八 ： TWAMP检测原理 （ 二 ）支持 对指定路径进行性能测量的 TWAMP 传统 TWAMP支持对指定的业务路径 (TUNNEL、 VPN)进行测量，但不 能对任意的业务无关路径进行测量，此种限制降低了 TWAMP应用于全 网性能的测量与故障发现的能力。针对此问题，本文列举了一种支持 源路由技术 对任意 指定 路径进行测量的方案 ，如图九，其指定了到达 目的节点所经过的路径 ： 图 九 ：支持对指定路径进行测量的 TWAMP 为了实现上述能力， TWAMP配置时， 除了对接口、 ip、隧道和 VPN 等进行配置，还要支持对 segment-list进行配置，从而沿着指定的路 径进行转发，如上图中 sender端构造的报文中包含了指定路径的 segment-list（ 2:2， 4:4） （ 三 ） 更精确 的 TWAMP 用于链路丢包率测量 TWAMP测量的丢包率实际上是对业务丢包率的一种模拟，二者之 间存在一定误差，对于链路传输的丢包率测量场景，更准确的测量方 式如图十： 图十 ：更准确的 链路 TWAMP丢包率测量方案 上述方案分为初始化阶段和测试阶段，前者用于初始报文计数 的同步，后者用于测量各时刻的链路丢包率信息 。 a） 初始化阶段： 发送端报文中插入 Tx counter字段，记录发送序列号为 1的报文时出接口 的计数 A，并在本地存储 反射端报文中插入 Rx counter和 Tx counter字段，记录反射序列号为 1的报 文时入出接口的计数 B和 C 发送到收到上述报文，提取 reflector的入出接口计数及收到此本文时本节 点的入接口计数 D b) 测试阶段： 发送端与反射端按照初始化阶段的方式收发包 去程丢包率 =_ _， 返程丢包率 =_ _ 为了携带上述接口计数信息，需对 TWAMP协议进行扩展，新增一 个接口计数 TLV，具体的格式如图十一 8： 图十一 ：接口计数 TLV （ 四 ）用于 多路径性能测量的 TWAMP 当前 TWAMP可以测量得到节点对之间的某条路径的性能，具体路 径的选择取决于用于 hash选择的五元组的值，此种方式并不能保证覆 盖节点间所有可能的路径（ ECMP、 UCMP、 LAG），可能造成性能数据的 缺失，得不到指导网络运维与调优的目的。本方案为一种 TWAMP增强 方案，可支持多路径的性能测量，图十二中为一包含多路径的拓扑示 例，节点 A到节点 G存在 A-B-C-D-G、 A-B-E-D-G、 A-B-E-F-G三条等价 路径。 图十二 ：多路径拓扑示例 具体执行步骤如下： a) A节点发送到 G节点的主动测量包，与传统 TWAMP方法一致 b) 主动测量包到达 B节点时发现到达 G节点有两个可选下一跳 C 和 E，将原主动测量报文复制为两份，并分别转发至 C和 E，同 理 E会将报文复制为两份，分别转发至 D和 F c) D节点作为反射端，会收到三份携带不同路径性能的主动测量 包，分别构造反射报文发送给 A节点。 （ 五 ）支持逐 跳 性能 测量的 TWAMP 当前 TWAMP仅支持首尾节点的性能测量，对首尾节点间的中间节 点性能无感知，从而导致了 TWAMP应用的局限性，如果相对中间节点 进行性能测量，需要部署多个 TWAMP实例 ，造成配置和管理的极大复 杂性，本文提出了一种可以对中间节点性能进行测量的 TWAMP方案， 如图四： 图十三 ：支持对中间节点进行测量的 TWAMP 上述方案使用了将待测量数据上送控制面进行封装的思路，通过 SRV6 OAM的 End.OPT SID（可选）触发数据面到控制面的数据传递， 在控制面完成中间节点性能数据的收集，并将其封装在 TWAMP报文携 带的扩展的 TLV中，至此完成对中间节点的性能测量。此方案 数据面 需要支持 SR的能力，测量方式支持单向模式和反射模式（携带 Return Path TLV ），其中前一种方式直接封装去程与返程的路径信息在探 测报文头中，后一种携带 return TLV用于反射端构造返程报文并指导 其转发回发送端。 注 ： 上述方案中性能数据封装不限于控制面 ， 数据面也是一种选 择 ， 且触发方式也不限于 SR。 四、应用场景介绍 主动测量的一个重要的研究课题是测量要素和探针部署方式的 确定，对此本文提出了一种通用的智能探针架构如图 十四 ，其涉及 的主要因素包括测量参数的选取、探针的数量、探针的位置、测量 包的大 小、测量频率、以及测量路径等，通过灵活的数据封装和控 制算法组合，适配各种场景的需求。 图 十四 ：智能探针架构 上述方案主要涉及的流程是应用侧根据自己的需求智能布放探 针 ， 网络侧根据布放探针的类型收集性能数据，并最终将此数据转 化为测量报告，返回给对应应用。 （一） 网络故障发现 随着网络规模的增长，对可靠性和易用性提出了更高的要求， 及时发现网络故障对于一个健康网络来说具有重要意义，可以极大 的缩短故障持续的时间。传统网络故障发现主要以来与日志和告警 的分析，费时费力。此处展示了一种基于主动测量的网络故障方 案，其通过部署覆盖所有 link的探针来监控网络的状态，精确的判 断网络中是否存在异常。 图十 五 展示了一种探针的部署方案： 图十 五 ： 覆盖整网 link的探针部署方案 1.探针布放算法 约束 1： 基于 IGP拓扑，计算 能够 覆盖全网 link的 探针 路径 约束 2： 可指定探针注入点， 以及最大 SR栈深 目标：最少的探针数量、最少的网络探测代价 2.故障检测算法 初始阶段：测量各探针路径对应的时延基准值（可用均值 /方差等） 监控阶段：检测各探针路径的时延和丢包变化，当端到端时延值 或丢包超过正常范围时，进行故障上报 通过探针的持续探测以及对探测数据的分析，可以快速及时的发 现网络问题，指导运维人员有针对性的解决网络故障。 注： 测量过程中可根据需求调整测量包的优先级 ，测量手段为支 持指定路径性能测量的 TWAMP。 （二） 网络故障定位 网络故障发现是网络故障恢复的基础，需要结合网络故障定位及 时 定位到故障 发生 的具 体位置， 从而采取适当的措施进行 故障恢复， 使网络 回归 到一种正常状态 。此处针对前述方案检测到的一条存在故 障的路径进行具体的链路或者节点的故障定位，最终得到故障的具体 位置，辅助运维人员进一步确定故障的根因从而解决故障，当前存在 两种形式探测方式分别如 图十 六 和图十 七 。 图十 六 ： 基于 TWAMP+SRv6的故障定位方法 图十 七 ： 基于 TWAMP+SRv6+ICMP的故障定位方法 1.数据面探针 探针可采用 TWAMP+SRv6或者 TWAMP+SRv6+ICMP的方式，前 者测量源节点到各个节点的往返时延，不更改 TWAMP协议。后者利 用 ICMP报文将相关性能信息返回给头节点，一次探测则可收集到所 有节点的性能，效率更高，但需要扩展 TWAMP协议。 2.故障定位算法 基于前面故障发现方法得出故障路径 监控阶段： 利用 TWAMP+SRV6或 TWAMP+SRv6+ICMP的测量 方式 按照由近到远或由远到近的方式依次测量故障路径上 源点到每 个节点的时延、丢包信息，从而可计算得到各相邻节点间的时延和丢 包 判断阶段：若某次测量的结果超过正常阈值，则定位到故障 位 置，进行故障位置的上报 （ 三） 网络性能测量 网络性能收集可用于 指导网络的规划和业务 的部署 ，如收集网络 中每条 link的传输时延可 用于控制器基于时延算路 。当前链路时延的 测量方法主要是通过逐 link部署 TWAMP，测量到每 link时延后通过 IGP进行全网泛红，并最终通过 BGP-LS的方式上送控制器，此种方式 不仅 配置量大容易出错 ，而 且 拓扑发生变 化时 需要更新配置，不易于 管理维护 ， 而本文提出的基于逐跳 TWAMP性能测量的方案则可以解 决这些问题，工作方式如图十八： 图十八 ： 基于逐跳 TWAMP的网络时延收集方案 上述方案 在某些指定的监控节点上部署环回探针，用较少的探针 数量完成整网 link的覆盖，从而达到整网 link时延测量的能力，如图中 只需要部署两个探针。此方式 可以很大程度上降低探针的部署量，解 决配置复杂且不易于维护的问题。 五、总结 与展望 本文对网络测量特别是主动测量的背景进行了详细介绍，并列举 了当前在实际网络中运行效果较好的几种主动测量工具，其具有非常 大的借鉴意义。于此同时，本文还介绍了几种增强的 TWAMP方案，使 TWAMP能够支持更多的应用场景。最后，基于增强的 TWAMP方案 ， 本文 列举了其在故障发现和故障定位场景上的应用，具有指导意义。 进一 步研究主动测量协议的扩展方式，以支持更丰富的网络性能 测量功能，与 此同时找出更有价值的基于主动测量的网络运维场景。 附录 一 ：参考文献 1 Liu X, Yin J, Cai Z, et al. Optimizing the distributed network monitoring model with bounded bandwidth and delay constraints by neural networksC/International Symposium on Neural Networks. Springer, Berlin, Heidelberg, 2005: 805-810. 2杨峰 .网络性能测量研究 .硕士论文 .哈尔滨工业大学， 2003. 3 Li Y, Miao R, Kim C, et al. Flowradar: A better netflow for data centersC/13th USENIX Symposium on Networked Systems Design and Implementation (NSDI 16). 2016: 311- 324. 4 Tan C, Jin Z, Guo C, et al. Netbouncer: active device and link failure localization in data center networksC/16th USENIX Symposium on Networked Systems Design and Implementation (NSDI 19). 2019: 599-614. 5 6 Data-plane probe for in-band telemetry collection draft-lapukhov-dataplane-probe-01 7 A Two-Way Active Measurement Protocol (TWAMP) 8 Simple Two-way Active Measurement Protocol Optional Extensions draft-ietf-ippm- stamp-option-tlv-04 致谢 感谢以下各位专家在本报告编制过程中的贡献： 宋跃忠 华为， 周天然 华为， 周铖 中国移动，
