轻质泡沫混凝土设计与施工规范DB45／T 2720-2023.pdf

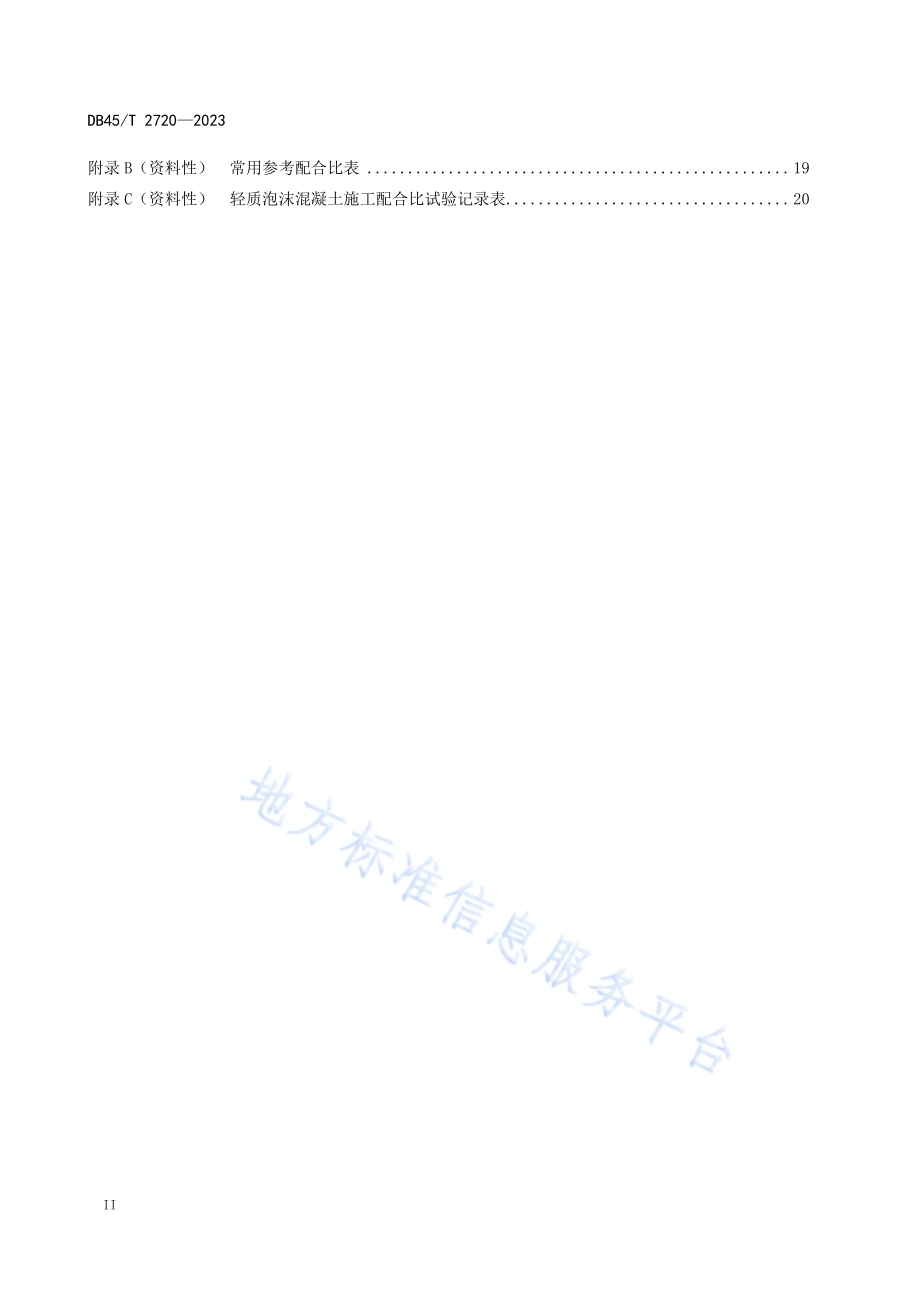

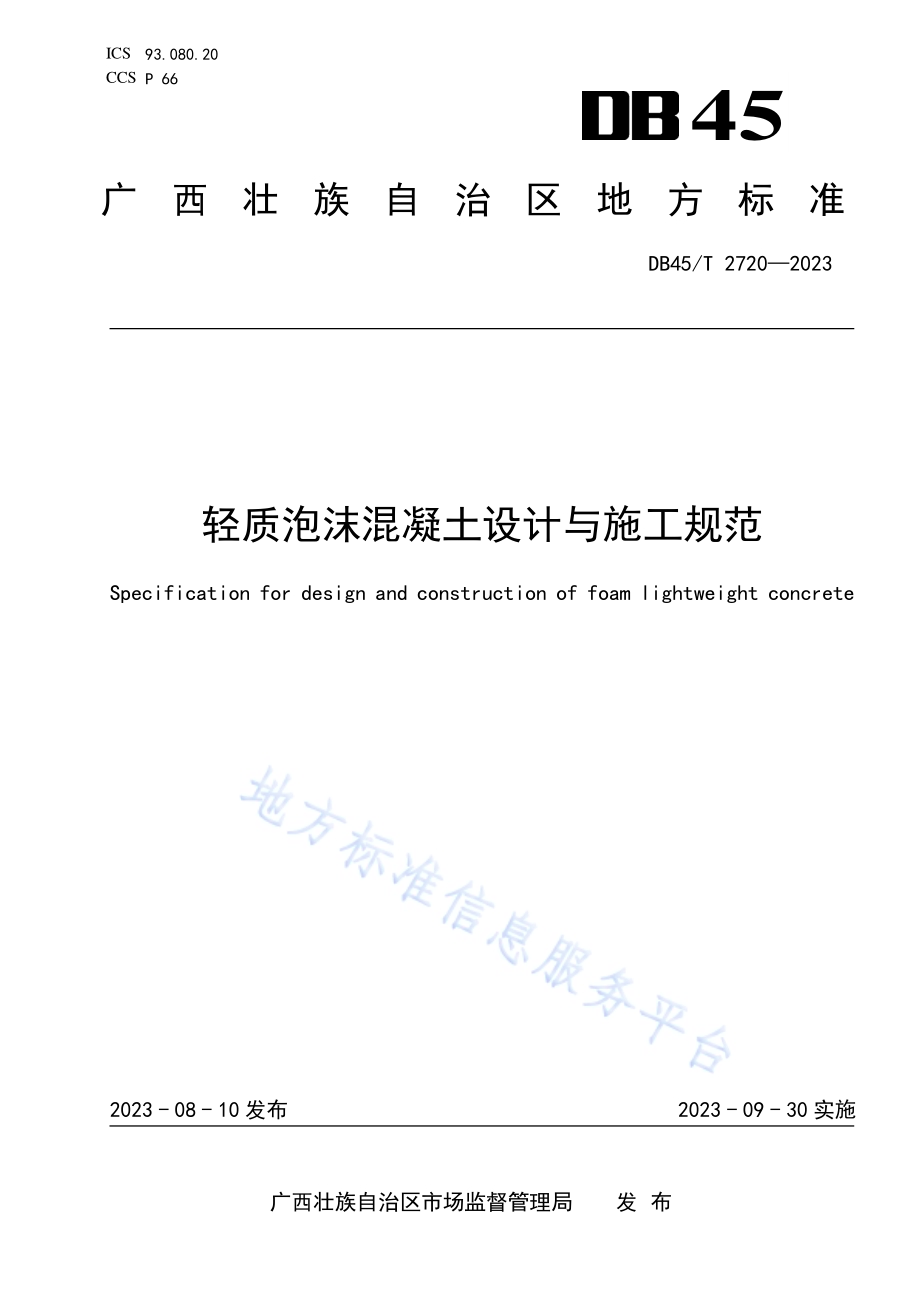

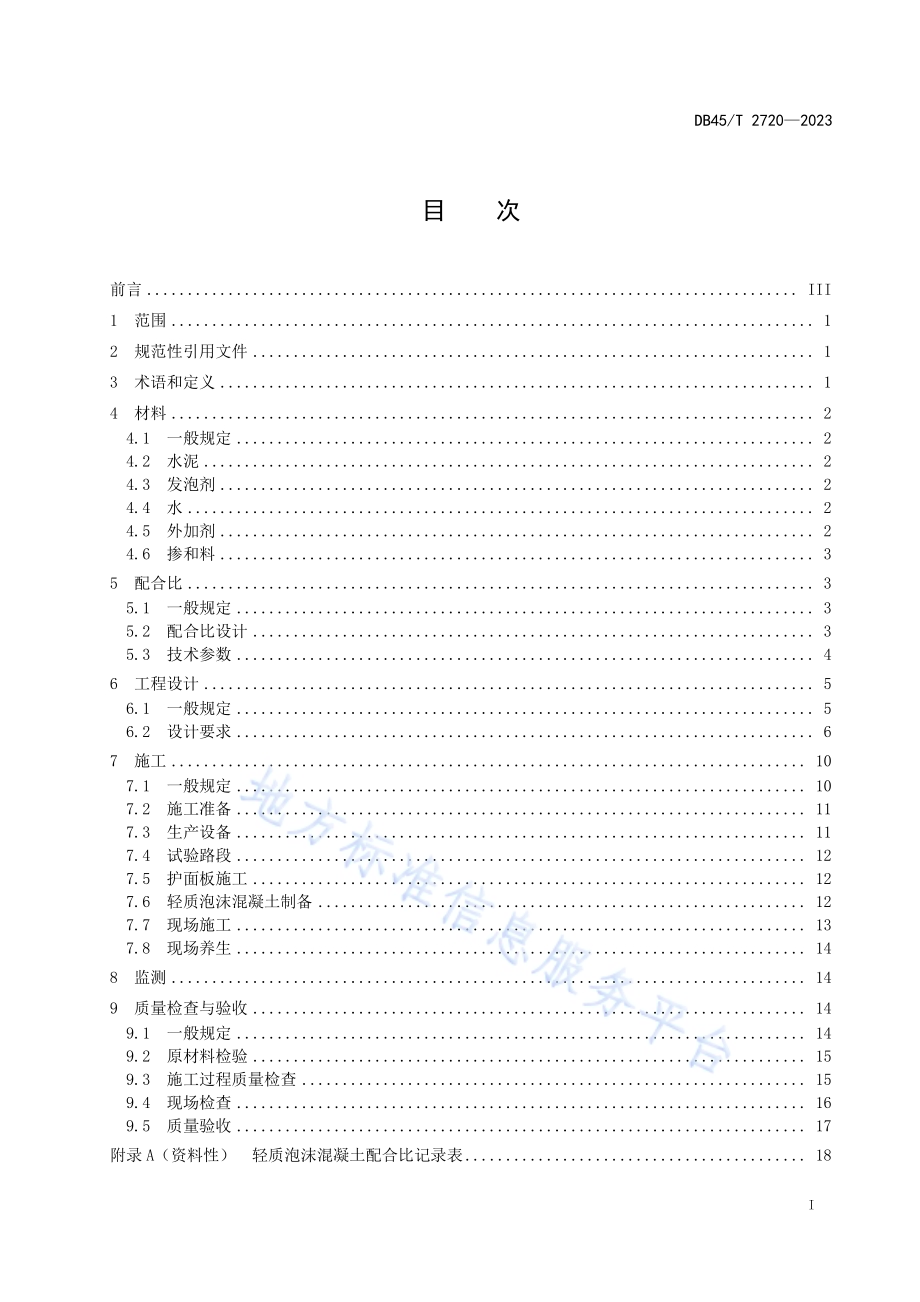

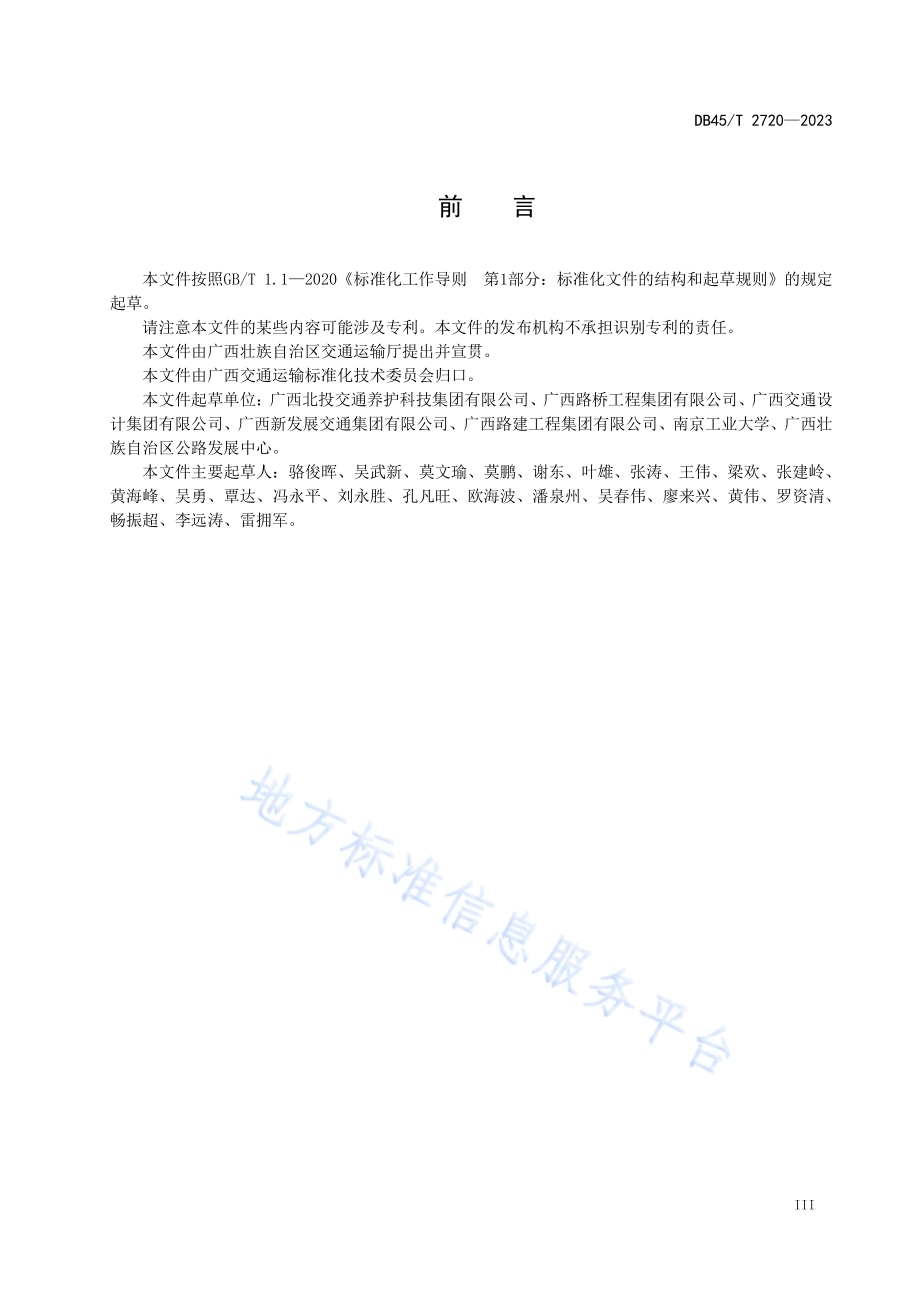

ICS 93.080.20 CCS P 66 45 广 西 壮 族 自 治 区 地 方 标 准 DB45/T 2720 2023 轻质泡沫 混凝土设 计与施工 规范 Specification for design and construction of foam lightweight concrete 2023-08-10 发布 2023-09-30 实施 广西壮族 自治区 市 场监督管 理局 发 布 DB45/T 2720 2023 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 材料.2 一般 规定.2 4.1 水泥.2 4.2 发泡 剂.2 4.3 水.2 4.4 外加 剂.2 4.5 掺和 料.3 4.6 5 配 合比.3 一般 规定.3 5.1 配合 比设 计.3 5.2 技术 参数.4 5.3 6 工 程设 计.5 一般 规定.5 6.1 设计 要求.6 6.2 7 施工.10 一般 规定.10 7.1 施工 准备.11 7.2 生产 设备.11 7.3 试验 路段.12 7.4 护面 板施 工.12 7.5 轻质 泡沫 混凝 土制备.12 7.6 现场 施工.13 7.7 现场 养生.14 7.8 8 监测.14 9 质 量检 查与 验收.14 一般 规定.14 9.1 原材 料检 验.15 9.2 施工 过程 质量 检查.15 9.3 现场 检查.16 9.4 质量 验收.17 9.5 附录A（资 料性）轻质 泡沫混 凝土 配合 比记 录表.18 DB45/T 2720 2023 II 附录 B（资 料性）常用 参考配 合比 表.19 附录 C（资 料性）轻质 泡沫混 凝土 施工 配合 比试 验记录 表.20 DB45/T 2720 2023 III 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由广 西壮 族自 治区 交通运 输厅 提出 并宣 贯。本文件 由广 西交 通运 输标 准化技 术委 员会 归口。本文件 起草 单位：广西 北 投交通 养护 科技 集团 有限 公司、广 西路 桥工 程集 团 有限公 司、广 西交 通设计集团 有限 公司、广 西新 发展交 通集 团有 限公 司、广西路 建工 程集 团有 限公 司、南 京工 业大 学、广 西 壮族自治 区公 路发 展中 心。本文件 主要起 草人：骆俊 晖、吴 武新、莫文 瑜、莫 鹏、谢 东、叶 雄、张涛、王伟、梁欢、张建 岭、黄海峰、吴勇、覃 达、冯 永平、刘永胜、孔 凡旺、欧海波、潘泉 州、吴春伟、廖来 兴、黄 伟、罗资 清、畅振超、李 远涛、雷 拥军。DB45/T 2720 2023 1 轻 质泡沫 混凝土设 计与施 工规范 1 范围 本文件 界定 了轻 质泡 沫混 凝土设 计与 施工 涉及 的术 语和定 义，规定 了材 料、配合比、工 程设 计、施工、监 测、质量 检查 与验 收。本文件 适用 于广 西壮 族自 治区行 政区 域内 各等 级公 路 轻质 泡沫 混凝 土 的 设计 与施工。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 175 通 用硅 酸盐 水泥 GB/T 176 水泥 化学 分析 方法 GB/T 208 水泥 密度 测定 方法 GB/T 1346 水 泥标 准稠 度 用水量、凝 结时 间、安定 性检验 方法 GB/T 1596 用 于水 泥和 混 凝土中 的粉 煤灰 GB 5085.3 危 险废 物鉴 别 标准 浸出 毒性 鉴别 GB/T 8074 水 泥比 表面 积 测定方 法 勃氏 法 GB 8076 混凝 土外 加剂 GB/T 8162 结 构用 无缝 钢 管 GB 8624 建筑 材料 及制 品 燃烧性 能分 级 GB/T 14848 地 下水 质量 标准 GB/T 17671 水 泥胶 砂强 度检验 方法(ISO 法)GB/T 18046 用 于水 泥、砂 浆和混 凝土 中的 粒化 高炉 矿渣粉 GB/T 25181 预 拌砂 浆 GB/T 50081 混 凝土 物理 力学性 能试 验方 法标 准 GB 50119 混凝 土外 加剂 应用技 术规 范 GB/T 51028 大 体积 混凝 土温度 测控 技术 规范 JGJ 63 混 凝土 用水 标准 JG/T 266 泡沫 混凝 土 JTG D30 公路 路基 设计 规 范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土建工 程 JTG 3430 公路 土工 试验 规程 DB45/T 2364 公路 路基 监 测技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。DB45/T 2720 2023 2 3.1 轻质泡 沫混 凝土 foam lightweight concrete 采用物 理方 法或 化学 方法 将 空气、氮气、二氧 化碳 气、氧气 等 气体，引 入到 以水泥、矿 物掺 合 料 和水等原 料为 主制 成料 浆中，经混 合搅 拌、成型 养护，而形成 的含 有大 量均 匀分 布的细 小封 闭气 孔，并 且强度和 密度 可调 节的 轻质 水泥固 结材 料。3.2 发泡倍 数 foam multiple 发泡后 泡沫 体积 与未 发泡 时发泡 剂体 积之 比。3.3 大体积 轻质 泡沫 混凝 土 mass foam lightweight concrete 单次浇 筑方 量 100 m3或厚度 1 m的 轻质 泡沫 混凝 土。3.4 水胶比 water binder ratio 轻质泡 沫混 凝土 中水 与胶 凝材料 的质 量比。注：胶凝材料包括但不限于水泥、具有胶凝性的固废材料。4 材料 一般规 定 4.1 4.1.1 轻质泡 沫混 凝土 一般 由水 泥、水、发 泡剂、掺 和料、外加 剂组 成。4.1.2 制备 轻 质泡 沫混 凝土 所采 用 的原 材料 应经 过检 验，并符合 GB 175、GB 8076 的规定。4.1.3 不同品 种（规格）、等级、厂家（产 地）、出 厂日 期的原 材料 不应 混存、混 用。4.1.4 轻质泡 沫混 凝土 不应 对周 围环境 造成 有害 影响，应 符合 GB 5085.3、GB/T 14848 的 规定。4.1.5 盐分、有机 质、水等 对 轻 质泡沫 混凝 土 有 侵蚀 作用 时，应 进行 相应 的防 腐蚀 设计。水泥 4.2 轻质泡 沫混 凝土 宜采 用 低 水化热 水泥，水 泥 强 度等 级 应采 用32.5 级 或42.5级，同时 水泥 其他 技 术 性能 指标 应符 合GB 175 的规 定。发泡剂 4.3 4.3.1 发泡剂 宜采用 合成 类高分 子表面 活性剂，其 外观均 匀透明，常温 条件 下无异 物析出 或沉淀，无异味或 刺激 性气 味，并且 不应 对 操作 人员 身体 健康、环境 造成 损害，不 宜采 用动物 蛋白 类发 泡剂。4.3.2 不应使 用超 过质 保期 的发 泡剂。4.3.3 发泡剂 发泡 倍数 宜控 制 在40 倍 75 倍，气泡 直径 2 mm，泡 沫应 均匀 稳定，泡 沫稳定 时间 30 min，沉降 距 3 mm，泌 水 20 mL。水 4.4 轻质泡 沫混 凝土 用水 应符 合JGJ 63 的 规定。外加剂 4.5 4.5.1 轻质泡 沫混 凝土 掺入 减水 剂、早 强剂、憎 水剂 等外 加剂，应符 合 GB 8076、GB 50119 的 规定。4.5.2 外加剂 使用 前应 进行 相关 试验，对 轻 质泡 沫混 凝土 的成样 质量 应无 不良 影响。DB45/T 2720 2023 3 掺和料 4.6 4.6.1 粉煤灰 应符 合GB/T 1596 的规定。4.6.2 矿渣粉 应符 合GB/T 18046 的规定。4.6.3 赤泥等 固体 废物 掺和 料应 符合国 家相 关规 定，经过 原材料 检验 合格，可 以用 作掺和 料。4.6.4 固废掺 和料 和低 活性 掺合 料总重 量不 宜大 于水 泥重 量的 20，超 过用 量时 应 进行抗 压强 度、耐久性试 验。5 配合比 一般规 定 5.1 5.1.1 配合比 按 单 位用 量法 计算。5.1.2 轻质泡 沫混 凝土 配合 比应 满足抗 压强 度、流动 度、吸水率 和表 观密度 的 设计 要求。5.1.3 配合比 设计成 果应 包括 单 位体积 水泥用 量、发泡剂 稀释倍 数、发 泡倍 数、掺 和料用 量、外 加 剂用量、湿密度、干 密度 等 参数，轻质 泡沫 混凝 土 配 合比记 录表 参见 附 录 A 中 的表 A.1。5.1.4 配制水 泥 胶浆 时应 按质量 称取 水 泥、水 或其 他材料，泡沫 则应按 设计 的体积 比 掺入 水泥浆 料 中混合搅 拌。配合比 设计 5.2 5.2.1 配合比 设计应 确定 水泥掺 量、单 位体积 用水 量和气 泡率等 参数，单位 体积 轻 质泡沫 混凝土 所需泡沫体 按照 公式（1）计算：(1)式中：设 计配 合比 中单 位体 积 轻质 泡沫 混凝 土 所 需泡 沫体积，单 位为 立方 米（m3）；设 计配 合比 中单 位体 积 轻质 泡沫 混凝 土所需 水 泥的用量，单位 为千克(kg)；水 泥的 表观 密度，单 位为千克 每 立方 米(kg/m3)；设 计配 合比 中单 位体 积 轻质 泡沫 混凝 土 所 需水 用量，单位 为千克(kg)；水 的密 度，单位 为千克 每立 方米(kg/m3)；其 他掺 和料 的质 量，单位为 千克(kg)；其 他掺 和料 的表 观密 度，单 位为 千克 每立 方米(kg/m3)。5.2.2 根据配 合比 设计 要求，选 取 适合 的水 胶比，给 出 1 m3轻质泡 沫混 凝土 各组 分材 料的质 量，推 荐配合比 参见 附录 B 中的表 B.1。5.2.3 根据计 算的 配合 比，先拌 和均匀 水泥 胶浆 后，掺入 泡沫，继续 拌和 均匀。5.2.4 流动度 宜控 制 为160 mm200 mm，有 特殊 设计 的则 以 设计文 件为 准。5.2.5 采用泵 送时，流 动度 应 为180 mm 20 mm。5.2.6 应进行 消泡 试验，测 定湿 密度增 加率 及标 准沉 陷距。5.2.7 轻质泡 沫混 凝土 试件 在标 准养护 条件 下 28 d 龄期 满 足设计 抗压 强度 要求 作为 试验配 合比。5.2.8 配合比 试配试 验应 在监理 单位 见 证下，由施 工单位 进行；完成后，应 按要求 填写 轻 质泡沫 混 凝土施工 配合 比试 验 记 录表，参见 附 录C 中的表 C.1。5.2.9 大体积 泡沫 轻质 混凝 土浇 筑根据 温度 控制 设计 确定 水胶比。5.2.10 掺和料 配合 比试 验应 进行 强度试 验、耐久 性试 验、发泡试 验。注：耐久性试验包括水稳定性试验、徐变试验、冻融循环、侵蚀试验。DB45/T 2720 2023 4 技术参 数 5.3 5.3.1 干 重度 轻质泡 沫混 凝土 按干 重度 等级见 表1。表1 轻质泡 沫混 凝土 干重 度等级 干重度 等级 容许干重度范围（kN/m3）标准值（kN/m3）A05 4.5 d 5.5 5.0 A06 5.5 d 6.5 6.0 A07 6.5 d 7.5 7.0 A08 7.5 d 8.5 8.0 A09 8.5 d 9.5 9.0 A10 9.5d 10.5 10.0 A11 10.5 d 11.5 11.0 A12 11.5 d 12.5 12.0 5.3.2 抗压强 度 轻质泡沫 混凝土 强度等级按100 mm 100 mm100 mm立方体的 抗压强度进行划分，抗压 强度标准值和样本 最小 值按 表2 的规 定 执行。表2 轻质泡 沫混 凝土 抗压 强度 等级 抗压强度等级 抗压强度（MPa）标准值 样本最小值 CF0.6 0.6 0.51 CF0.8 0.8 0.68 CF1.0 1.0 0.85 CF1.2 1.2 1.02 CF1.5 1.5 1.27 CF2.0 2.0 1.8 CF4.0 4.0 3.6 5.3.3 吸水率 轻质泡 沫混 凝土 吸水 率见表3。表3 轻质泡 沫混 凝土 吸水 率 等级 W5 W10 W15 W20 W25 W30 W35 W40 吸水率（）5 10 15 20 25 30 35 40 DB45/T 2720 2023 5 5.3.4 可燃性 轻质泡 沫混 凝土 为不 可燃 材料，燃烧 性能 试验 方法 应 按GB 8624 的 要求 执行。5.3.5 微观特 性 轻质泡 沫混 凝土 试块 气泡 空隙均 匀、细 密，试 块表 观 气孔直 径 宜 采用 显微 镜扫 描方法 进行 观测，采用数字 图像 处理 软件 进行 统计，应2.0 mm，观测 面积 1 cm2。注：表观气孔直径指轻质泡沫混凝土 凝固后，从试块中间剖切，所得切面的气孔直径。6 工程设 计 一般规 定 6.1 6.1.1 轻质泡 沫混凝 土 设 计前应 全面调 查工程 所在 地自然 条件、工程地 质条 件和地 下构件，全面 搜 集工程区 域的 地质、水 文、地形、地貌、气 象、地震 等资料，了 解地 下涵 洞、管线等 埋设 情况。6.1.2 设计应 根据使 用功 能要求 和 环境 条件具 体明 确 轻质 泡沫混 凝土的干 重度 等级、抗压 强度、吸 水率和其 他性 能指 标。6.1.3 大体积 轻质 泡沫 混凝 土 应 进行温 度控 制设 计。6.1.4 轻质泡 沫混 凝土 应做 好表面 封闭 及内 部排 水 措 施。6.1.5 轻质泡 沫混凝 土 底 部排水 措施不 应影响 路基 整体稳 定性，可采用 横、纵向盲 沟等设 计形式，每30 m50 m 设置 一道 横向 盲沟。6.1.6 轻质泡 沫混 凝土 不宜 长时 间浸水，水 源丰 富地 区进 行 地表 水和 地下 水的 处治 设计。6.1.7 浸水轻 质泡 沫混 凝土 路基 应采 用A10 以上 的设 计干 重度。6.1.8 受到水 蚀侵害 的轻 质土路 基，应 进行 轻 质泡 沫混凝 土 水稳 定系数 试验，根据 试验结 果，进行 配合比调 整、排水 方案 设计。6.1.9 转弯半径 250 m、转弯角 90的 路基段不宜使用 轻质泡沫 混凝土；使用 轻质泡沫混 凝土时，应采用 有限 元软 件进 行离 心力作 用下 路基 抗拉 裂校 核，对 受力 集中 点进 行加 强设计。6.1.10 轻质泡 沫混 凝土 在公 路行 业应用 分类 及其 主要 技术 特性，主要 适用 于以 下工 程环境：需减轻 堆载 重量 的结 构体；空间狭 窄(小)且 不规 则，地下空 腔、采空 区、溶腔、管线 回填 等 需 要密 实充 填的情 况；用地或 空间 受限 时，为减 少对周 边环 境影 响，需要 直立浇 筑的 情况；软土地 基处 理施 工净 空条 件受限 情况；为改善 软弱 地基 变形 的协 调性，路堤 填筑 荷载 需设 置过渡 处理 的情 况；高填路 基压 实困 难情 况；需快速 填筑 抢修 的情 况。6.1.11 轻质泡 沫混 凝土 用于非 承 重结构 而仅 限于 空腔填 充 要求时，其 流动 度 值 为 180 mm 20 mm，抗压强度 等级 不应 低 于CF0.6，干 重度 等级 适用A05 或 以上等 级。6.1.12 轻质泡 沫混 凝土 用于 路堤 填筑时，其 抗压 强度 不应 低于 CF0.8，干 重度 等 级 适用 A05、A06 或以上等 级；路床 回填 筑 轻 质泡沫 混凝 土 时，抗 压强 度 不 应 低于 CF1.0，干 重度 等级 适用 A06、A07 或以上等级。6.1.13 轻质泡 沫混 凝土 路基 填筑 高度 20 m 时，路 基设 计 标高位 置的 强度 不低 于设 计强度，设 计标 高以下 每10 m 提 高一 个强 度 等级。6.1.14 轻质泡 沫混 凝土 应用 于有 冲刷的 岸坡 工程 时，应对 防冲刷 设施 进行 专项 设计。6.1.15 轻质泡 沫混 凝土 用于 填筑 路 堤时，设 计厚 度应 根据 沉降计 算和 技术 经济 指标 综合比 较确 定，并DB45/T 2720 2023 6 按以下 要求 控制：最小设 计厚 度 1 m；软土地 基路 堤设 计超过 8 m 时，进行 分平 台设 计，其襟边 宽度 1 m；长度超 过 15 m、地形 地质 变 化、纵向 厚度 变化、墙 高变 化等位 置，垂 直于 路线 方 向，每隔10 m15 m 设 置一 道沉 降缝，缝 宽 2 cm，填缝 板宜 采用 泡沫板；山区路 堤设 计厚 度 30 m，超 过15 m 的 轻质 土路 基 加强抗 裂设 计；陡坡路 段 轻 质泡 沫混 凝土 底部与 土基 接触 面宽 度 2 m。设计要 求 6.2 6.2.1 技术要 求 6.2.1.1 在软土 地基 采用 轻质 泡沫 混凝土 浇筑 时，应计 算地 基 的沉降 变形 量，并验 算地 基 承载力 要 求。6.2.1.2 轻质泡 沫混 凝土 路堤 填筑 设计指 标见 表 4。表4 轻质泡 沫混 凝土 路堤 填筑 设计指 标 部位 距离路面结构层底面距离（cm）高速公路、一级公路 其他等级公路 干重度适用等级 抗压强度等级不低于 干重度 适用等级 抗压强度等级不低于 上路床 0 30 不推荐 下路床 轻、中、重交通等级 30 80 A06、A07 CF1.0 A05、A06 CF0.8 特重、极重交通荷载等级 30 120 上路堤 轻、中、重交通等级 80 150 A06、A07 CF0.8 特重、极重交通荷载等级 120 190 A06、A07 CF1.0 下路堤 轻、中、重交通等级 150 A05、A06 CF0.8 特重、极重交通荷载等级 190 6.2.1.3 地基沉 降和承 载力 验算时，轻质 泡沫混 凝土 设计重度、抗 剪强度 参数、接触 面的摩 擦系 数 等性能指 标 按 JTG D30 要求 取值。6.2.1.4 在受水 位影 响时，应 对构 筑物进 行抗 浮验 算，抗浮 安全系 数要 求 Fs 1.2。6.2.1.5 浸水路 堤 轻 质泡 沫混 凝土 水稳定 系数 宜根 据试 验确 定，试验 方法 参照JTG 3430 执行，无试验数据时，水 稳定 系数 取0.80。6.2.1.6 轻质泡 沫混 凝土 弹性 模量 可通过 试验 确定，当 无试 验资料 时，可 按 照公 式（2）取值：(2)式中：Ec 轻质 泡沫 混凝 土 的 弹性模 量，单位 为兆 帕（MPa）；Ru 轻质 泡沫 混凝 土 干 燥状态 下立 方体 抗压 强度，单位 为兆 帕（MPa）。6.2.1.7 轻质泡 沫混凝 土 路 堤地基 沉降计 算时，总沉 降修正 系数宜 取 1.0 1.05。当 地基承 载力特征值 大于 两倍 路堤 荷载 时取 小值。6.2.1.8 轻质泡 沫混 凝土 路堤 技术 指标选 取按 表4 的要 求执 行。6.2.2 荷载设 计 6.2.2.1 轻质泡 沫混凝 土 路 堤抗滑 动、抗 倾覆稳 定性、基底 应力 验 算时，工程 设计荷 载分类 及其 组 合应按 JTG D30 的 要求 执行；DB45/T 2720 2023 7 6.2.2.2 轻质泡 沫混凝 土 路 堤抗滑 动、抗 倾覆稳 定性、基底 应力 验 算时，路面 车辆荷 载作用 可按照公式（3）换 算成 等代 均布 土 层厚度 计算：(3)式中：h0 换算 土层 厚度，单 位为米（m）；q 车辆 附加 荷载 标准值(kN/m3)，根据 公路 设计 荷 载等级 进行 取值；路 堤填 料的 重度,单 位 为千牛 每立 方米(kN/m3)。6.2.2.3 软土地 基 轻质 泡沫 混凝土 路堤的 地基沉 降计 算和结 构上覆 荷载验 算时 应考虑 轻质泡 沫混 凝 土浸润吸 水之 后的 加载 效应，浸水 后的 轻质 泡沫 混凝 土 自重 应力 应采 用 1.05 倍 1.2 倍的 湿 重 度。6.2.2.4 路堤稳 定性计 算方 法可按 照 JTG D30 的规 定执行。当路堤 底面存 在斜 坡或浇 注区高 宽比 l且高度 3 m 时，参 考挡 土 墙设计 验算 浇筑 体抗 滑移 稳定性、抗 倾覆 稳定 性和 承载力。6.2.3 陡坡路 基设 计 6.2.3.1 路基横 坡陡 于1:5 时，轻 质 泡沫混 凝土 路基 应按 陡坡 路基进 行设 计，应进 行抗 滑 稳定性 计 算：斜坡上 浇筑 轻质 泡沫 混凝 土 时，应采 用台 阶式 浇筑，浇筑 体底 部基 础宽 度应 满足 B 2 m 且B0.25 H，路基 护面 板襟 边宽 度 L2 m，见图 1 所 示；路基主 体襟 边宽度 应 1 m，台阶 坡度 应内 倾 2 4。6.2.3.2 采用微 型钢管 桩抗 滑结构，应进 行 地质 勘察 和深层 位移监 测，确 定 滑 动面，根据滑 动面 设 计钢管桩 埋设 深度、横 纵向 布置间 距，简化 计算 模型 如图 1 所示。图1 剪断钢 管桩 滑动 计算 模型 6.2.3.3 滑动稳 定性 分析 中，路基 破坏方 式分 为两 种：a)剪断微 型钢 管桩，见 图 1；b)沿着微 型钢 管桩 加固 土体 底整体 滑动。6.2.3.4 剪断微 型钢 管桩 的抗 滑动 安全系 数 计 算按 照公 式（4）计算：(4)推 测滑 动面 DB45/T 2720 2023 8 式中：抗 滑动 安全 系数；填 筑体 重力 以及 作用 于其顶 面的 其他 竖向 荷载 的总和，单 位为 千牛（kN）；基 地倾 斜角 度，单位 为 度（）填 筑体 与衔 接面 间的 摩擦系 数，取 值 0.30；微 型钢 管桩 抗剪 强度 按GB/T 8162 取 值；微 型钢 管桩 的断 面面 积，单根微型钢管桩面积（微型钢管桩根数）。注：放台阶后，填筑体重力作用于其顶面的其他竖向荷载直接于台阶上，故放台阶填筑体重力作用于其顶面的其他竖 向 荷 载 直 接于 台 阶 上产 生 的抗 滑 力 由 每 段台 阶 上 方的 合 力提 供 其 值 为，故 填 筑 体重 力 作用 于其顶面的其他竖向荷载产生的抗滑力等于。6.2.3.5 根据计 算得 到的 滑动 面，路基整 体滑 动：抗滑动 安全 系数 按照 公式（5）计算：(5)式中：填 筑体 重力 以及 作用 于其顶 面的 其他 竖向 荷载 的 总和，单 位为 千牛（kN）；基 底倾 斜角 度（）；土的 内 摩擦 角，考虑 到注浆 对土 体的 加固 作用 取值 35；土的 粘 聚力，取值 30 kN/m2；滑 动面 长度，为 简化 计算，仅考 虑路 面宽 度内 的滑动 面长 度。注：根据各断面定性分析，选取各段最危险的断面进行稳定性分析。根据 定性 分析 选取 各 段最危 险断 面进 行抗 倾覆 稳定性 分析 和抗 倾覆 稳定 计算，抗倾 覆安 全系 数按照公 式（6）计算：(6)式中：填 筑体 重力 以及 作用 于其顶 面的 其他 竖向 荷载 的总和，单 位为 千牛（kN）；填 筑体 背面 主动 土压 力的竖 向分 量，单位 为千 牛（kN）；填 筑体 背面 主动 土压 力的水 平分 量，单位 为千 牛（kN）；填 筑体 前面 被动 土压 力的水 平分 量 0.3 倍，单 位为千 牛（kN）；填 筑体 重力 以及 作用 于其顶 面的 其他 竖向 荷载 的合力 重心 至填 筑体 趾部 的距离，单 位 为 米（m）;主 动土 压力 的竖 向分 量至填 筑体 趾部 的距 离，单位为 米（m）；填 筑体 前被 动土 压力 的水平 分量 至填 筑体 趾部 的距离，单 位为 米（m）；P 转 弯时 汽车 荷载 离心 力，单 位为 千牛（kN）；H 离 心力 至填 筑体 趾部 的距离，单 位为 米（m）。注：各典型危险断面中，、均为0，且 0（等效作用点位于趾部左侧，与可能向临空面倾覆的方向相反）。局部稳 定性 验算 中，简化 计算模 型见 图 2，抗 滑动 安全系 数 按 照公 式（7）计算：DB45/T 2720 2023 9 图2 简化计 算模 型(7)式中：基 座重 力以 及作 用于 其顶面 的其 他竖 向荷 载 的 总和，单位 为千牛（kN）；沿45 破 裂面 剪切 破 坏角度（）；轻 质泡 沫混 凝土 内摩 擦 角，取 值5；轻 质泡 沫混 凝土 粘聚 力，取 值 120 kN/m2；滑 动面 长度，为 简化 计算，仅考 虑路 面宽 度内 的滑动 面长 度。6.2.4 护面板 设计 6.2.4.1 当护面 板采 用挡 板砌 筑时，面板 宜由 基础、挡 板、拉筋 和 立柱 组成，并 符合 以下规 定：基础和 挡板 应 按 10 m 15 m 间距 设置 沉降 缝，其位 置宜与 填筑 体沉 降缝 对应；沉降缝 采用 泡沫 板进 行分 隔，应 形成 通缝，不 宜使 用木板 及其 它物 件代 替；基础应 采用 水泥 混凝 土现 浇，强 度等 级不 应低 于 C15；护面板 应满 足安 全、耐久 和美观 要求，宜 采用 水泥 混凝土 预制，并 设计 钢丝 网进行 抗裂，强度等级 不应 低 于 C20；护面板 可通 过拉 筋与 立柱 焊接固 定，拉筋 可采 用 HPB235 钢筋 直径 宜6.0 mm；立柱 可采 用等边角钢，边 宽 宜 50 mm；高填轻 质泡 沫混 凝土 路基 应分级 施工，每级 轻质 泡 沫混凝 土 台 阶不 超 过 6 m 时，路 堤单 侧收 窄宽度1 m；超过20 m 以上 的轻 质土 路 基，宜 采用 现浇 混凝 土挡 板。6.2.4.2 当填筑 体高宽 比 2 或两 侧有临 空面时，宜 在衔接 面设置 锚固设 施或 对拉结 构，结 构形 式 见图3，锚固 设施 符合 下列 规定：锚固设 施应 包括 锚固 件和 坡面台 阶；锚杆平 面 布 置，布置 形式 应为梅 花形 或矩 形；锚固件 或对 拉结 构可 采 用HRB335 钢 筋，钢筋 直径 宜 为 25 mm 32 mm；对拉结 构可 施加 一定 的预 应力，预应 力按 静态 土压 力 产生侧 向压 力进 行计 算，k0 取0.4 0.55。DB45/T 2720 2023 10 标引序 号说 明：1 竖向 角钢 柱；2 短拉 杆；3 保护 面板；4 横向 角钢 梁；5 长拉 杆。图3 对拉结 构简 图 6.2.4.3 轻质泡 沫混 凝土 加固 镀锌 铁丝网 设置 符合 下列 规定：a)镀锌铁 丝网 直径 宜 3.2 mm 孔径 宜100 mm；b)当填筑 高度 5 m 时，应 分 别在填 筑体 底部、顶 部 50 cm 范 围以 内位 置设 置一 层 镀锌铁 丝网；c)当填筑 高度 为5 m12 m 时，应分 别在 填筑 体底 部、顶部1 m 范 围设 置两 层 镀 锌铁丝 网；d)填筑高 度 12 m 时，除应 按本条 第 c 条的 规定 设置 外，还 应每 隔 5 m 设 置两 层 镀锌 铁丝 网；e)相邻两 层 镀 锌铁 丝网 间距30 cm 50 cm，搭 接部 位应 错开 50 cm 以 上，相邻 两 块 镀锌 铁丝 网 的搭接宽 度 宜 20 cm，宜 采 用钢丝 绑扎；f)轻质泡 沫混 凝土 主体 结构 襟边平 面以 下 20 cm 范围 应设置 镀锌 铁丝 网加 强抗 裂。6.2.4.4 轻质泡 沫混 凝土 路基 设置 穿越路 基的 排水 管涵，符 合下列 规定：应加强 管涵 接缝 处的 防渗 设计，施工 过程 加强 轴线 监测，防止 排水 管错 台 渗 漏；管涵接 缝处 采用 防渗 材料 进行防 渗，应具 有良 好的 防水性、延 展性、耐 久性；排水管 涵在 设置 位置 应进 行计算 比选，不 宜将 排水 管 设置 在沉 降缝、应 力集 中、受 力 薄 弱 处；管涵下 部应 采用 细砂 进行 调平，管涵 周边 填料 应稳 固密实，不 准许 采用 块石 进行 垫 塞。6.2.4.5 水害严 重路 段，宜在 泡沫 轻质混 凝土 路基 地基 面设 置排盲 沟水，并 在路 基内 部埋设 泄水 管。7 施工 一般规 定 7.1 7.1.1 施工前 应在全 面理 解设计 要求和 设计交 底的 基础上，对施 工现场 的气 候、地 形、地 质及构 造 物等现场 情况 进行 调查 后，编制施 工方案。7.1.2 高度超过 15 m 的轻 质泡 沫 混凝土 路基 施工 应编 制专 项施工 方案。7.1.3 施工前 应做 好施 工期 临时 排水总 体规 划和 落实，对 临 时排水 设施 应与 永久 性排 水设施 综合 考虑，并与工 程影 响范 围内 的自 然排水 系统 相衔 接。7.1.4 建立健 全质 量、环保、安 全管理 体系 和质 量检 测体 系，并 进行 培训 和交 底。7.1.5 大体积 泡沫 轻质 混凝 土施 工前编 制温 度控 制方 案。DB45/T 2720 2023 11 施工准 备 7.2 7.2.1 应按设 计图 纸进 行放 样、确定路 基中线、边线、高 程。7.2.2 轻质泡 沫混凝 土施工 前，应先做 好 轻质 泡沫 混凝土 基底、护面板 基底 的 交接 面的验 收工作，满足设计 承载 力、密实 性、防渗性 要求，检 查纵 横盲 沟设置 是否 合格。7.2.3 应详细 分析 设计 图纸，根 据设计 意图、工 程规 模、工期要 求，编制 施工 组织 计 划。7.2.4 应根据 施工 进度 计划，编 制原材 料进 场、检测 计划。7.2.5 对现场 地形地 貌进 行踏勘，必要 时应进 行相 关工程 的测量 复核，以检 查工程 数量、设计图 纸 是否与现 场相 吻合。7.2.6 应确认 施工 电源、施 工用 水、施 工便 道、设备 及主 要材料 的准 备就 位。7.2.7 根据地 形，进 行施 工场站 布置设 计，对 于零 星浇筑 工程、长路线 浇筑 工程宜 采用移 动式浇 筑 设备。7.2.8 应收集 当地 历史 气候 资料 及施工 期的 天气 预报，为 异 常天气 的施 工提 前制 定相 关预防 保证 措 施。7.2.9 应结合 设备生 产能 力、工 期要求 等对设 计浇 筑体进 行浇筑 区和浇 筑层 的划分，为浇 筑施工 做 好相关规 划。7.2.10 采用多 台施 工设 备进 行施 工时，应进 行浇 筑部 位划 分，不宜 浇筑 同一 位置 导致 轻 质土堆 积消 泡。7.2.11 清除浇 筑区基 底杂 物，应 排除基 底的积 水；当在地 下水位 以下浇 筑时，应有 防水、降水措 施，不准许 在基 底有 水的 状态 下浇筑 施工。7.2.12 地下位 高的 地区 应采 用水 稳定性 系数 高的 泡沫 轻质 混凝土，并 在表 层进 行防 水处理。注：水 稳 定 性 系 数 指 浸 水 后 的 轻 质 泡 沫 混 凝 土 标 准 立 方 体 抗 压 强 度 与 未 浸 水 下 轻 质 泡 沫 混 凝 土 标 准 立 方 体 抗 压强度比值。7.2.13 应做好 施工 废水、工 程废 料的清 运措 施，满足 环保 要求。7.2.14 应根据 施工 进度 安排，确 定预制 挂板 生产 能力。7.2.15 填筑区 内分 隔应 采用 模板 等材料，并 兼 作为 沉降 缝、施工缝，模板 及其 支撑 应具 备足够 的强 度、刚度和 稳定 性，能承 受施 工过程 中产 生的 侧压 力。生产设 备 7.3 7.3.1 根据总 工程 量及 工期 进行 设备选 型，应采 用自 动生 产 设备，设 备选 型 要 求如 表 5 所 示：表5 设备选 型要 求 工程量 轻质泡沫混凝土设备生产能力（单台设备）M 100 m3 10 m3W 30 m3 100 m3M 1 000 m3 30 m3W 50 m3 1 000 m3M 10 000 m3 50 m3W 80 m3 M 10 000 m3 W 80 m3 注：根据分仓大小，轻质泡沫混凝土 凝固时间，合理确定每个仓的施工设备台数，不满足施工计划要求的，可采用多台设备组合。7.3.2 轻质泡 沫混凝 土 的 现场制 作、输 送与浇 注，应采用 专用施 工设备，生 产设备 拌和、出料应 具 有良好的 稳定 性。7.3.3 轻质泡 沫混凝 土 设 备应采 用数字 化控制 系统，实时 显示搅 拌速率、各 组份称 量参数、瞬时 出 料量、累 计出 料量 等参 数。DB45/T 2720 2023 12 7.3.4 施工设 备应具 备自 动进料 功能，生产设 备中 各原材 料的用 量采用 电子 称进行 称量，不准许 采用流量计 进行 材料 质量 称量。7.3.5 零星浇 筑工程 及长 路线浇 筑工程 可采用 移动 式浇筑 设备，混合料 制备 过程应 在车辆 静置的 状 态下进行。7.3.6 轻质泡 沫混凝 土 生 产设备 水泥浆 混合泡 沫宜 采用 专 用生产 设备，不准 许 采用 混凝土 搅拌设 备 替代 轻质 泡沫 混凝 土 专 用设 备进行 施工。7.3.7 轻质泡 沫混 凝土 掺入 气泡 后 最小 拌和 时间 应30 s，最大 拌和 时间 应10 min。7.3.8 轻质泡 沫混凝 土 施 工设备 进场后，建设 单位 和监理 单位应 对设备 功能 进行逐 项检查，仅当 设 备功能全 部满 足要 求时，方 能展开 施工。7.3.9 轻质泡沫混凝土 生 产 设 备 出 料 的 湿 重度应 进 行 现 场 抽 检，同 一 批 次 两 次 取 样 容 许 误 差 不 超 过3。7.3.10 生产 设 备应 通过 具备 相关 资质的 检测 机构 进行 标定，每 1 年进 行标 定1 次，每 次生产 前进 行 称量设备 校准。试验路 段 7.4 7.4.1 采用 掺 固废 料、工程 量 超500 m3的 轻质 土路 基应 进行 试验段 施工。7.4.2 试验段 应选 择具 有代 表性 地形、断面 形式 等具 有代 表性的 路段。7.4.3 试验路 段总 结应 包括 以下 内容：轻质泡 沫混 凝土 配合 比；原材料 检测 报告；主要施 工工 艺参 数：1 m3水 泥用量、1 m3泡沫 用量、1 m3掺和料 用量、1 m3外 加剂 用量、流动 度、稀释倍 数、发泡 倍数、气 泡率、抗压 强度、干（湿）密度；过程质 量控 制方 法；质量评 价指 标；施工过 程遇 到的 问题，解 决的办 法；施工优 化组 织方 案及 工艺；原始数 据记 录、过程 记录；对施工 设计 图的 修改 建议。护面板 施工 7.5 7.5.1 面板应 具有 足够 的强 度、刚度、平整 度、抗裂 性能。7.5.2 预制面 板可 作为 侧向 模板 使用，采 用水 泥砂 浆进行 板间接 缝堵 漏，砂 浆 应符 合 GB/T 25181 的规定。7.5.3 现浇护 面板 养生 达到 设计 强度后 可进 行 轻 质泡 沫混 凝土 施 工。7.5.4 现浇护 面板 不应 小于 设计 厚度。7.5.5 制作阶 段定 位埋 设拉 扣。7.5.6 拉扣与 拉杆 连接 处应 点焊 连接。7.5.7 预制 面 板搬 运过 程应 轻拿 轻放，不宜 损坏 板体 和挂 钩。轻质泡 沫混 凝土 制备 7.6 7.6.1 轻质泡 沫混 凝土 生产 设备 的原材 料计 量称 重 精 度见 表 6。DB45/T 2720 2023 13 表6 原材料 计量 称重 精度 材料 计量单位 计量精度 水泥 kg 2 掺和料 kg 2 发泡剂 kg 1 水 kg 1 外加剂 kg 1 7.6.2 水泥胶 浆制备 后 掺入 外加 剂和泡
