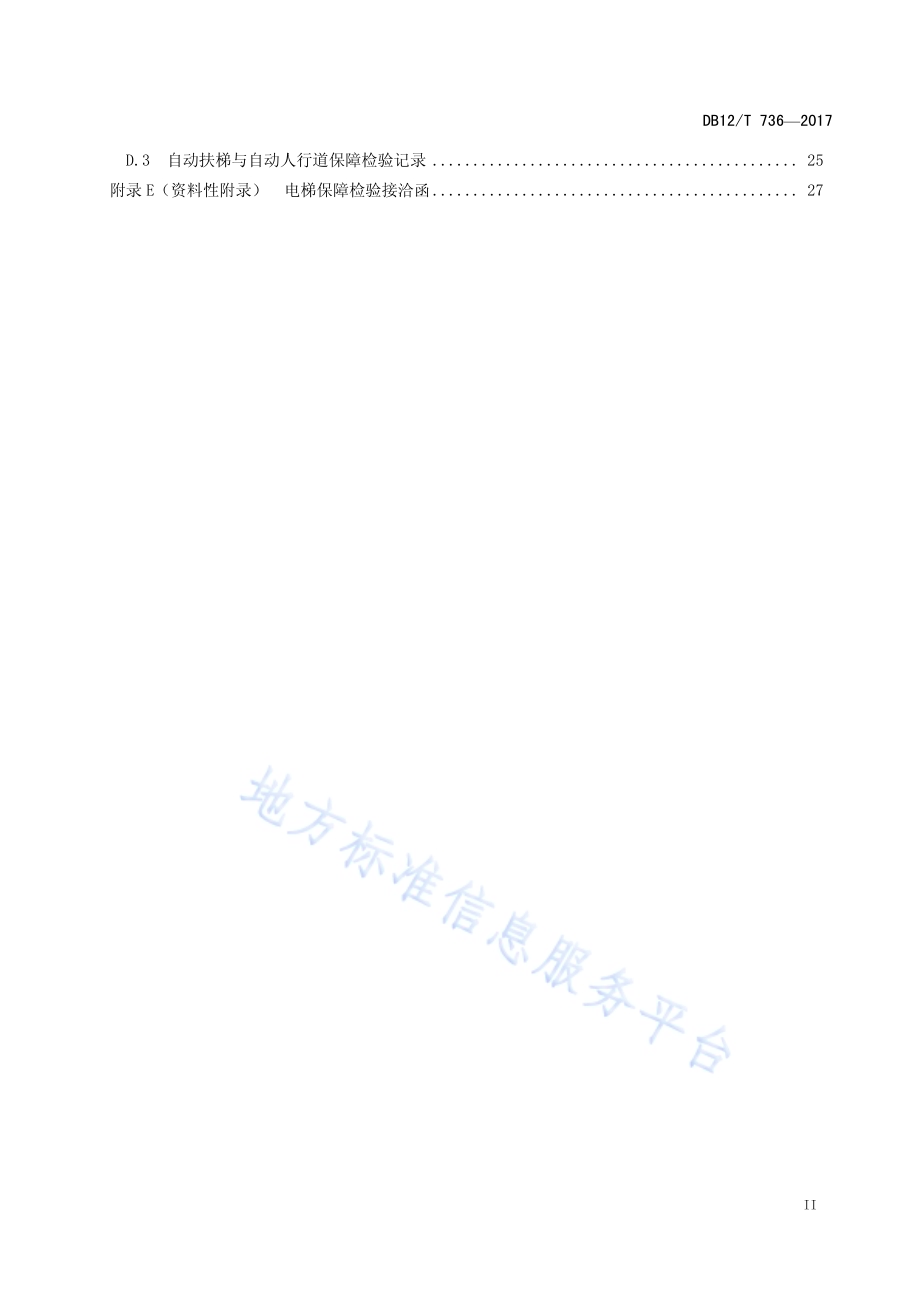

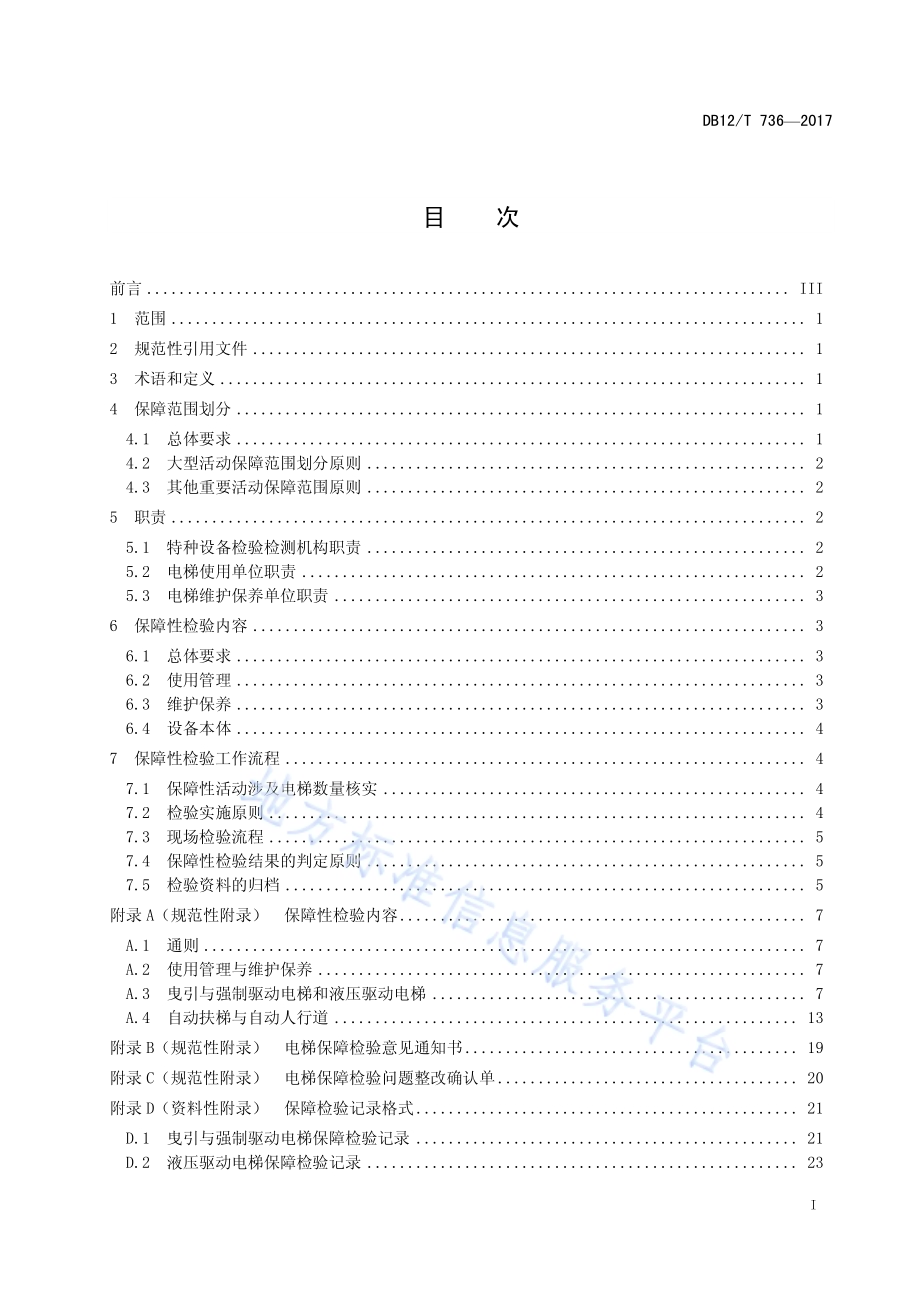

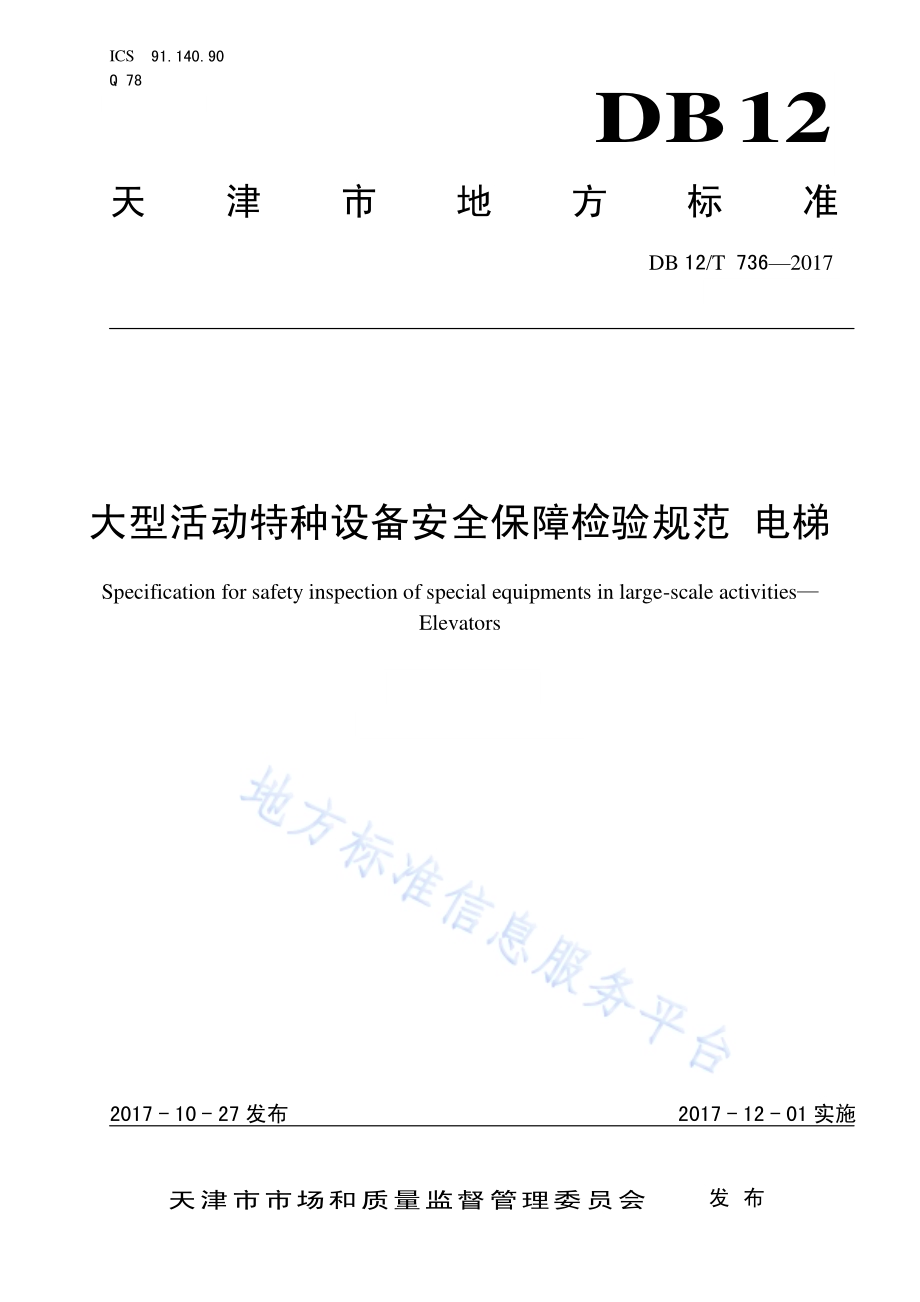

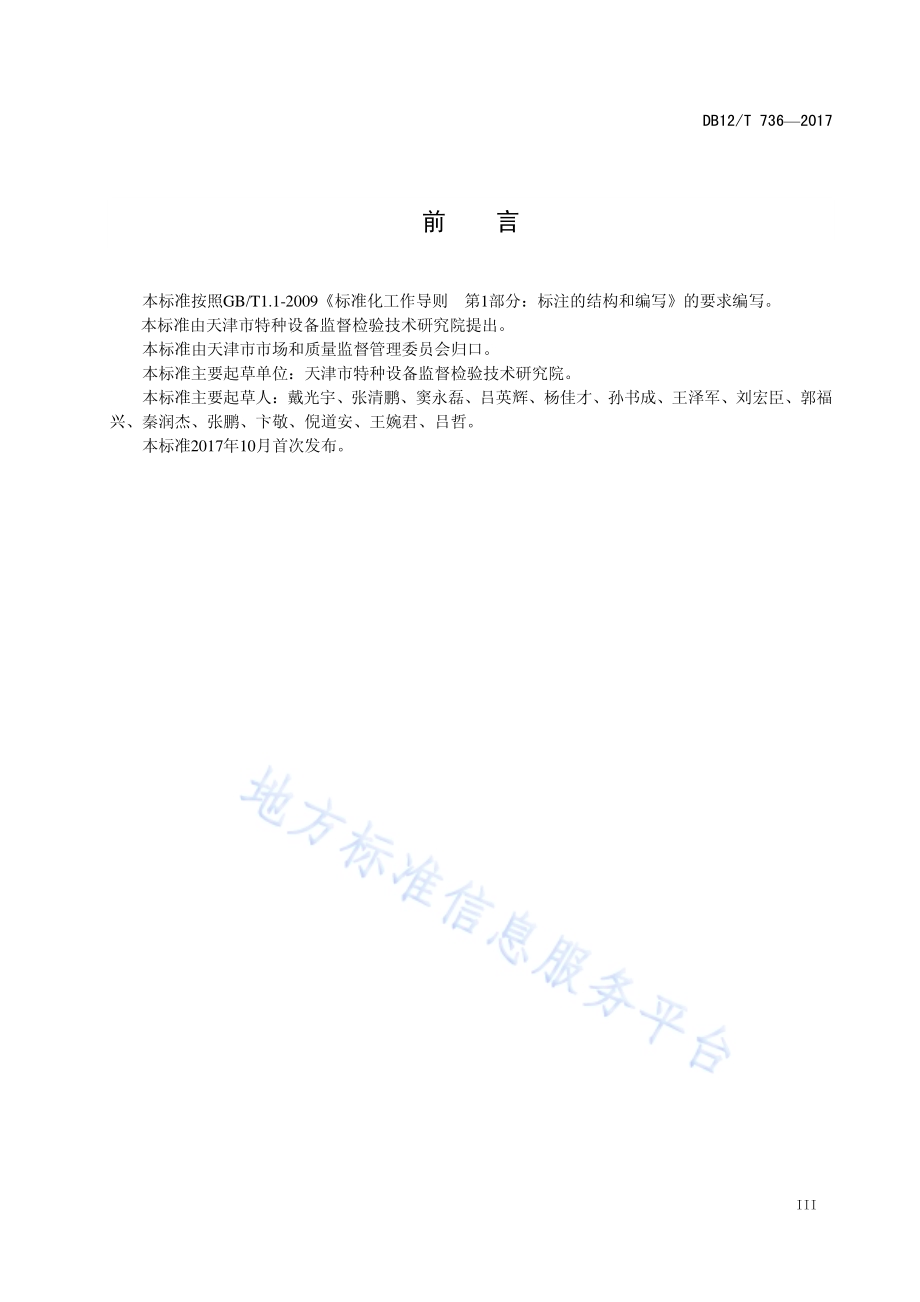

ICS 91.140.90 Q 78 DB12 天津市地方标准 DB 12/T 736 2017 大型活动 特种设备 安全保障 检验规范 电梯 Specification for safety inspection of special equipments in large-scale activities Elevators 2017-10-27 发布 2017-12-01 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 736 2017 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 保 障范 围划 分.1 4.1 总体 要求.1 4.2 大型 活动 保障 范围 划 分原则.2 4.3 其他 重要 活动 保障 范 围原则.2 5 职责.2 5.1 特种 设备 检验 检测 机 构职责.2 5.2 电梯 使用 单位 职责.2 5.3 电梯 维护 保养 单位 职 责.3 6 保 障性 检验 内容.3 6.1 总体 要求.3 6.2 使用 管理.3 6.3 维护 保养.3 6.4 设备 本体.4 7 保 障性 检验 工作 流程.4 7.1 保障 性活 动涉 及电 梯 数量核 实.4 7.2 检验 实施 原则.4 7.3 现场 检验 流程.5 7.4 保障 性检 验结 果的 判 定原则.5 7.5 检验 资料 的归 档.5 附录A(规 范性 附录)保障性 检验 内容.7 A.1 通则.7 A.2 使用 管理 与维 护保 养.7 A.3 曳引 与强 制驱 动电 梯 和液压 驱动 电梯.7 A.4 自动 扶梯 与自 动人 行 道.13 附录B(规 范性 附录)电梯保 障检 验意 见通 知书.19 附录C(规 范性 附录)电梯保 障检 验问 题整 改确 认单.20 附录D(资 料性 附录)保障检 验记 录格 式.21 D.1 曳引 与强 制驱 动电 梯 保障检 验记 录.21 D.2 液压 驱动 电梯 保障 检 验记录.23 DB12/T 736 2017 II D.3 自动 扶梯 与自 动人 行 道保障 检验 记录.25 附录E(资 料性 附录)电梯保 障检 验接 洽函.27 DB12/T 736 2017 III 前 言 本标准 按照GB/T1.1-2009 标准 化工 作导 则 第1 部 分:标 注的 结构 和编 写 的要求 编写。本标准 由 天 津市 特种 设备 监督检 验技 术研 究院 提出。本标准 由 天 津市 市场 和质 量监督 管理 委员 会归 口。本标准 主要 起草 单位:天 津市特 种设 备监 督检 验技 术研究 院。本标准 主要 起草 人:戴 光 宇、张清 鹏、窦 永磊、吕 英辉、杨 佳才、孙书 成、王泽军、刘宏 臣、郭 福兴、秦 润杰、张 鹏、卞敬、倪道 安、王婉 君、吕哲。本 标准2017 年10 月首 次发布。DB12/T 736 2017 1 大型活动 特种设 备安全保 障检验 规范 电梯 1 范围 本标准 规定 了 特 种设 备安 全保障 工作 中关 于 电 梯安 全保障 性检 验的 保障 范围 划分、职责、保 障性 检验内容、保 障性 检验 工作 流程,制定 了相 应的 文件 表格。本标准 适用 于举 办 大 型活 动涉及 到的 大型 活动 场馆、大 型活 动签 约宾 馆、机 场、车站 及其 他重 要区域 以及 政府 委派 的其 他重 要 活动 相 关 区域 场所 内的 曳引与 强制 驱动 电梯、液 压驱动 电梯、自 动扶 梯 与 自动人行 道。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不 可 少的。凡 是注 日 期的引 用文 件,仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件,其最 新版 本(包括 所有 的修改 单)适用 于本 文件。GB/T 7024 电 梯、自动 扶 梯与自 动人 行道 术语 GB 7588 电梯 制造 与安 装 安全规 范 GB 16899 自动 扶梯 与自 动人行 道制 造与 安装 安全 规范 GB 21240 液压 电梯 制造 与安装 安全 规范 TSG 08 特 种设 备使 用管 理规则 TSG T5002 电 梯维 护保 养 规则 TSG T7001 电 梯监 督检 验 和定期 检验 规则 曳 引与 强制驱 动电 梯 TSG T7004 电 梯监 督检 验 和定期 检验 规则 液 压电 梯 TSG T7005 电 梯监 督检 验 和定期 检验 规则 自 动扶 梯与自 动人 行道 津市场 监管 特201591 号 天津 市大 型活 动特 种设 备 安全保 障工 作办 法 3 术语和 定义 GB/T 7024、GB 7588、GB 16899 以及GB 21240 中界定的以及 下列 术语 和定 义适 用于本 文件。3.1 大型活 动 large-scale activities 天津市 人民 政府 大型 会展 论坛活 动办 公室 举办 的、并 且明确 有特 种设 备安 全保 障工作 任务 的大 型会展论坛 活动。天津市大型活动特种设备安全 保障工作办法 4 保障范 围划分 4.1 总体要 求 应 根据 保障 范围 划分 原则 确定保 障性 活动 期间 涉及 的电梯。DB12/T 736 2017 2 4.2 大型活 动保 障范 围划 分原 则 在全面 做好 我市 在用 的特 种设备 常规 性安 全监 察、检验检 测工 作的 基础 上,结合大 型活 动特 点和 监察工作 重点,划 分为“核 心区”、“重点 保障 区”和“外 围区”三 个层 次的 安全保 障范 围:a)核心区:包 括大 型活 动场 馆和大 型活 动签 约宾 馆;b)重点保 障区:包 括机 场、车站以 及市 政府 确定 的其 他重点 区域 或场 所;c)外围区:包括 除核心 区、重点保 障区 之外 的重 要区 域和重 点场 所,主要 指全 市各区 内含 有重 大危险源、高 危行 业和 人员 密集场 所等 需要 重点 监察 的单位。4.3 其 他重 要活 动保 障范 围原 则 对于政 府委 派的 其他 重要 活动 相 关区 域场 所内 的保 障范围,由 上级 主管 部门 或 各区特 种设 备 安 全监督管理 部门 确定。5 职责 5.1 特种设 备检 验检 测机 构职 责 特种设 备检 验检 测机 构职 责如下:a)按照市 市场 监管 委统 一部 署,做 好 大 型活 动 及 其他 重要活 动期间 电 梯安 全保 障 工作;b)安排检 验人 员对 需要 进行 保障性 检验 的电 梯按 照本 标准执 行检 验;c)根据本 标准 制定 保障 性检 验作业 指导 书;d)在完成 保障 性检 验后,现 场出具 电梯 保障 检验 意 见通知 书(见 附录 B,以 下简称 通知 书)或电 梯保 障检 验问 题整 改确认 单(见 附录 C,以下简 称 整改 确认单);e)针对检 验检 测工 作中 发现 的问题,应 当及 时告 知使用 单位;f)检验工 作完 成后,将 检验 结果立 即向 负责 设备 使用 登记的 特种 设备 安全 监督 管理部 门报 告;g)为电梯 突发 事件 应急 处置 提供技 术支 持。5.2 电梯 使 用单 位职 责 电梯使 用单 位要 全面 落实 安全 主 体责 任,做好 电梯 安全保 障工 作:a)建立以 岗位 责任 制为 核心 的电梯 使用 和运 营 安 全管 理制度,并 且严 格执 行;b)制定保 障性 活动 期间 电梯 安全保 障工 作方 案和 应急 救援预 案,并进 行 应 急救 援演练、做 好演练记录;c)对电梯 进行 日常 巡视,及 时发现 安全 隐患,并 采取 相应措 施,确保 电梯 安全、正常 运行;d)使用单 位应 当根据 特种 设备使 用管 理规 则 配备 取得相 应特 种设 备资 格证 书的安 全管 理员 和作业人 员,按章 作业;注:医院病 床电 梯、直接用 于旅 游 观光的 额定 速度 大于2.5m/s 的 乘客电 梯以 及需 要司机 操作 的 电梯,应当 由持 有相应特种设备作业人员证的人员操作。e)使用单 位应 当指定 保障 性 活动 期 间电 梯安 全管理 负 责人,负 责保 障性 活动 期间 的电梯 安全 及 联络等事 宜;f)使用单 位应 当安 排相 关人 员配合 特种 设备 检验 检测 机构实 施保 障性 检验;g)使用单 位应 当按 照 特 种设 备检验 检测 机构 出具 的 通知书 或 整改 确认 单 的要求 及时 整 改;h)在保障 性活 动期 间,如果 电梯 出 现故 障或 者发 生异 常情况,使 用单 位应 立即 通知电 梯维 护保 养单位负 责人,同时 向 负责 设备使 用登 记的 特种 设备 安全监 督管 理部 门报 告。DB12/T 736 2017 3 5.3 电梯维 护保 养单 位职 责 加强电梯 的 维护 保养,在 保障性 活动 期间 加强 巡查、维护 和现 场值 守,确保 电梯 安 全运 行:a)电梯维 护保 养单 位 对 其维 保电梯 的安 全质量 负责;b)指定保 障性 活动 期间 的电 梯安全 保障 负责 人,制定 值守人 员值班 表;c)协助使 用单 位制 定电 梯安全 保障 工作 方案 和应急 救援 预案;d)按照应 急救 援预 案要 求 配 合使用 单位 进行 演 练;e)对电梯 进行 全面、细 致的 安全检 查,消除 安全 隐患,保证 电梯 处于 良好 的运 行状态;f)做好电梯 的检 查 记录;g)根据电 梯状 况及 特点,现 场应储 备必 要的 应急 配件;h)选派本 单位 政治 合格、经 验丰富、技 术过 硬、责 任心 强的持证 人 员,专人 现场 值守,加强 巡查、维护;i)维保人 员进 场时,必 须携 带相应 操作 证件(原 件);j)安排维 保人 员配 合特 种设 备检验 检测 机构 进行 电梯 的保障 性检 验;k)维保单 位应 当按 照 特 种设 备检验 检测 机构 出具 的 通知书 或 整 改确 认单 的要求 配合 使 用单位及 时整 改;l)在保障 性活 动期 间,发现 事故隐 患 应 立即 告知 电梯 使用单 位,并 及时排 除事 故隐患;发现 严 重事故隐 患 时,维 保人 员应 立即通 知使 用单 位,同时 还应立 即向 负责 设备 使用 登记的 特种 设备 安全监督 管理 部门 报告。6 保障性 检验 内容 6.1 总体要 求 保障性 检验 包含 使用 管理、维 护保 养以 及设 备本 体 三方面,具体 检验 内容 见 附录A,检验 记录 格式参见附 录D。6.2 使用管 理 使用管 理 相 关项 目:a)电梯使 用登 记情况;b)电梯保 养合 同的 有效 性;c)电梯安 全管 理机 构或 安全 管理人 员情 况;d)电梯安 全技 术档案:1)日常维 护保 养记 录;2)应急救 援演练 记 录;e)电梯日 常安 全管 理制 度;f)电梯安 全保 障工 作方 案;g)大型活 动保 障期 间 事 故应 急措施 和救 援预 案。6.3 维护保 养 维护保 养 相 关项 目:a)维护保 养单 位 资 质和 维保 人员资 格证 书的 有效 性;b)维护保 养 相 关记 录和 资料:1)日常维 护保 养记 录;DB12/T 736 2017 4 2)事故应 急措 施和 救援 预案;3)应急救 援演练 记录;c)大型活 动保 障期 间 值 班计 划。6.4 设备本 体 6.4.1 曳引与 强制 驱动 电梯、液 压驱动 电梯 包含以 下项目:a)机房及 相关 设备;b)井道及 相关 设备;c)轿厢;d)轿门与 层门;e)功能试 验;f)液压驱 动电梯 相 关项 目。6.4.2 自动扶 梯与 自动 人行 道 包含以 下项目:a)驱动与 转向 站及 相关 设备;b)监控和 安全 装置;c)相邻区 域;d)扶手装 置和 围裙 板相 关项 目;e)梳齿与 梳齿 板;f)自动启 动、停止;g)运行检 查。7 保障性 检验 工作 流程 7.1 保障性 活动 涉及 电梯 数量 核实 检验机 构以 特种 设备 安全 监督管 理部 门 提 供的 数据 为基础,及 时与 使用 单位 沟通,核实 电梯 数量 及下次定 期 检 验日 期。7.2 检验实 施原 则 根据保 障性活 动日 期和电 梯的下 次定期 检验 日期,按照图1 的原 则,确 定对电 梯实施 定期检 验或 保障性检 验;对于 特种 设备 安全监 督管 理部 门 另 有检 验要求 的,则按 照 特 种设 备 安全 监督 管理 部门 相关规定实施 检验。特 种设 备检 验机构 检验 人员 与使 用单 位约定 日期 以后,准 时 到 达现场 进 行 检验。图1 检验实 施的 原则 定期检验周期 A 在 B 期间(b)A 在 B 之前 6 个月内(d)A 在 B 之后 3 个月内(c)A 在 B6 个月之前(a)A 定期检验日期 B 保障性活动日期 DB12/T 736 2017 5 检验实 施的 原则 为:a)对于在 保障 性活 动 6 个月 之前已 实施 完定 期检 验且 检验结 论合 格的 电梯,实 施保障 性检 验;b)对于下 次定 期检 验日 期 在 保障性 活动 期间 的电梯,提前至 保障 性活 动 前 完成 定期检 验;c)对于下 次定 期检 验日 期 在 保障性 活动 结束 日 后 3 个 月内的 电梯,可实 行保 障性 检验或 提前 至 保障性活 动 前 完成 定期 检验;d)对于下 次定 期检 验日 期 在 保障性 活动 之前 6 个 月内 的 电梯,正 常实 施定 期检 验,对 于已 实施 完定期检 验且 检验 结论 合格 的,不 再进 行保 障性 检验;e)对于特 种设 备 安 全监 督管 理部门 另有 检验 要求 的,则 按照 特 种设 备 安 全监 督管 理部门 相关 规 定实施检 验。7.3 现场检 验流 程 应按照 以下 流程:a)检验人 员现 场出 示 电梯 保障检 验 接 洽函(参 见附 录 E,以下 简称 接洽函);b)使用单 位 安 全管 理 负 责人 及维保 单位 安全 保障 负责 人 在 接洽 函 上签字 或 盖章;c)检验人 员与 使用 单位 安全 管理 负 责人 共同 明确 与 保 障性活 动 相 关的 电梯 数量;并在 接 洽 函 中列出 注册 代码 及内 部编 号;d)针对与 保障 性活 动 相 关的 电梯按照 7.2 规 定的 检验 实施原 则进行 保 障性 检验 或定期 检验,具 体保障性 检验 内容 按照 第 6 章执行。7.4 保障性 检验 结果 的判 定原 则 7.4.1 通知 书 的出 具 通知 书 格式见附 录B。对于检 验项 目全部 符 合附 录A中 检验 要求 的电 梯,检 验 人员 现场 出具 通知书,在 通 知书(一)前 面的 内 划;保 障性检 验工 作完 成。对于 存 在不 符合 附录A 中 检验要 求的 电梯,检 验人 员 现场 出具 通 知书,在 通 知书(二)前面的 内划,列出 整改 内 容,限 期整 改,并立即 告知 负责设 备使 用登 记的 特种 设备安 全监 督管 理部 门。使用单位 与 维护 保养 单位 应当按 照 通知 书 的要 求及时 整改。7.4.2 整改 确认 单 的出 具 整改 确认 单 格 式见 附 录C。对于 存在 整改 内容 并 限期整 改的 电梯,检验 人 员 应当 对整 改情 况进行确认,对于 已经 整改 完 毕且 检 验项 目全 部符 合附 录A 中检 验要 求的 电梯,检 验人员 现场 出具 整改 确认单,在(一)前 面的 内划;保障 性检 验工 作完成。对于 存 在整 改内 容并 限期 整改的 电梯,经 整改 仍 存 在不符 合附 录A 中 检验 要 求的电 梯,检验 人员 现场 出具 整 改确 认单,在(二)前 面的 内 划,列出 继续 整改 内容,限 期整改,并 立即 告知 负责设备使用 登记 的 特 种设 备安 全监督 管理 部门。受检 单 位 与 维 护保 养单 位应 当按 照 整改 确认 单 的要 求 及时整改。7.4.3 其他检 验项 目结果 的 判定 保障性 检验 时,如 发现 影 响电梯 安全 运行 的不 符合 项目,且 在附 录A 中无 对应 项目时,检验 人员 应按照7.4.1 及7.4.2 的要 求列 出整改 内容,出 具 通知 书或 整 改确 认单。7.5 检验资 料的 归档 DB12/T 736 2017 6 将 接 洽函、通 知书 和 整改 确认 单 等与 保障性 检验 相关 的资 料进 行 整理 归档,对 保障 性检验情 况进 行统 计并 报送 相关管 理 部 门。DB12/T 736 2017 7 A A 附 录 A(规范 性附 录)保障性 检验 内容 A.1 通则 曳引与 强制 驱动 电梯 和液 压驱动 电梯 保障 性检 验内 容应满 足本 标 准 A.2 和 A.3 的要 求。自动扶 梯与 自动 人行 道保 障性检 验内 容应 满足 本标 准 A.2 和 A.4 的 要求。A.2 使用管 理与 维护 保养 A.2.1 使用管 理相 关项 目 表A.1 使用管 理相 关项 目 序号 项目 标准、安全技术规范及条款号 内容 1.1 使用登记 TSG 08 使用登记资料,内容与实物相符 1.2 维保合同 TSG 08 与取得相应资格单位签订的日常维护保养合同 1.3 安全管理机构或安全管理人员 TSG 08 按照规定配备电 梯安全管理和作业人员的特种设备作业人员证 1.4 安全技术档案 TSG 08 电梯安全技术档案建立情况 1.5 安全管理制度 TSG 08 电梯 日常安全管理制度建立情况 1.6 安全保障工作方案 TSG 08 电梯 安全保障工作方案建立情况 1.7 事故应急措施和救援预案 TSG 08 大型活动保障期间事故应急措施和救援预案建立情况 A.2.2 维护保 养相 关项 目 表A.2 维护保 养相 关项 目 序号 项目 标准、安全技术规范及条款号 内容 2.1 维保单位及人员 TSG 08 维护保养单位及人员资质的有效性 2.2 维护保养工作 TSG T5002 日常维护保养记录;事故应急措施和救援预案;应急救援演练记录 2.3 值班计划/大型活动保障期间 值班计划 A.3 曳引与 强制 驱动 电梯 和液 压驱动 电梯 A.3.1 机房及 相关 设备 DB12/T 736 2017 8 表A.3 机房及 相关 设备 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 3.1 通道与通道门 TSG T7001 TSG T7004(1)应 当 在 任 何 情 况 下 均 能 够 安 全 方 便 地 使 用 通道;(2)通道应当设置永久性电气照明 3.2 主开关 TSG T7001 TSG T7004(1)主开关不 得 切 断 轿 厢 照 明 和 通 风、机房(机器设备间)照明和电源插座、轿顶与底坑的电源插座、电梯井道照明、报警装置的供电电路;(2)如果不同电梯的部件共用一个机房,则每台电梯的主开关应当与驱动主机、控制柜、限速器等采用相同的标志 3.3 驱动主机 TSG T7001(1)驱动主机工作时应当无异常噪声和振动;(2)曳引轮轮槽不得有严重磨损,如果轮槽的磨损可能影响曳引能力时,应当进行曳引能力验证试验 3.4 制动装置 TSG T7001 制 动 器 应当 动 作灵 活,制 动 时制 动 闸 瓦(制 动钳)紧 密、均匀 地 贴合 在 制动 轮(制动 盘)上,电 梯 运行时制动闸瓦(制动钳)与 制 动 轮(制动盘)不发生摩擦;并且制动闸瓦(制动钳)以及制动轮(制动盘)工作面上没有油污 3.5 紧急操作 TSG T7001(1)手动紧急操作装置应当符合以下要求:对于可拆卸盘车手轮,设有一个电气安全装置,最迟在盘车手轮装上电梯驱动主机时动作;松闸扳手涂成红色,盘车手轮是无辐条的并且涂成黄色,可拆卸盘车手轮放置在机房内容易接近的明显部位;在电梯驱动主机上接近盘车手轮处,明显标出轿厢运行方向,如果手轮是不能拆卸的可以在手轮上标出;能够通过操纵手动松闸装置松开制动器,并且需要以一个持续力保持其松开状态;进行手动紧急操作时,易于观察到轿厢是否在开锁区;(2)紧急电动运行装置应当符合以下要求:依靠持续揿压按钮来控制轿厢运行,此按钮有防止误操作的保护,按钮上或其近旁标出相应的运行方向;一旦进入检修运行,紧急电动运行装置控制轿厢运行的功能由检修控制装置所取代;进行紧急电动运行操作时,易于观察到轿厢是否在开锁区;DB12/T 736 2017 9 表A.3(续)序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 3.5 紧急操作 TSG T7001(3)应急救援程序:在机房内应当设有清晰 的应急救援程序 3.6 限速器 TSG T7001 TSG T7004(1)限 速 器 或 者 其 他 装 置 上 应 当 设 有 在 轿 厢 上 行 或 者下行速度达到限速器动作速度之前动作的电气安全装置,以及验证限速器复位状态的电气安全装置;(2)使用周期达到 2 年的电梯,或者限速器动作出现异常、限速器各调节部位封记损坏的电梯,应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验,并且由该单位出具校验报 告 A.3.2 井道及 相关 设备 表A.4 井道及 相关 设备 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 4.1 井道安全门 TSG T7001 TSG T7004(1)门上应当装设用钥匙开启的锁,当门开启后不用钥匙能够将其关闭和锁住,在门锁住后,不用钥匙能够从井道内将门打开;(2)应当设置电气安全装置以验证门的关闭状态 4.2 极限开关 TSG T7001 井道上下两端应当装设极限开关,该开关在轿厢或者对重(如有)接触缓冲器 前起作用,并且在缓冲器被压缩期间保持其动作状态 4.3 限速器绳张紧装置 TSG T7001 TSG T7004 当限速器绳断裂或者过分伸长时,应当通过一个电气安全装置的作用,使电梯停止运转 4.4 缓冲器 TSG T7001 TSG T7004(1)缓冲器应当固定可靠、无明显倾斜,并且无断裂、塑性变形、剥落、破损等现象;(2)耗能型缓冲器液位应当正确,有验证柱塞复位的电气安全装置;(3)对重缓冲器附近应当设置永久性的明显标识,标明当轿厢位于顶层端站平层位置时,对重装置撞板与其缓冲器顶面间的最大允许垂直距离;并且该垂直距离不超过最大允许值 A.3.3 轿厢 DB12/T 736 2017 10 表A.5 轿厢 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 5.1 紧急照明和报警装置 TSG T7001 TSG T7004 轿厢 内 应 当 装 设 符 合 下 述 要 求 的 紧 急 报 警 装 置和紧急照明:(1)正常照明电源中断时,能够自动接通紧急照明电源;(2)紧 急 报 警 装 置 采 用 对 讲 系 统 以 便 与 救 援 服 务持续联系,当电梯行程大于 30m 时,在轿厢和机房(或者紧急操作地点)之间也 设置对讲系统,紧急 报 警 装 置 的 供 电 来 自 前 条 所 述 的 紧 急 照 明 电源或者等效电源;在启动对讲系统后,被困乘客不必再做其他操作 A.3.4 轿门与 层门 表A.6 轿门与 层门 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 6.1 门间隙 TSG T7001 TSG T7004 门关闭后,应当符合以下要求:(1)门扇之间及门扇与立柱、门楣和地坎之间的间隙,对于乘客电梯不大于 6mm;对于载货电梯不大于 8mm,使用过程中由于磨损,允许达到10mm;(2)在水平移动门和折叠门主动门扇的开启方向,以 150N 的人力施加在一个最 不利的点,前条所述的间隙允许增大,但对于旁开门不大于 30mm,对于中分门其总和不大于 45mm 6.2 防止门夹人的保护装置 TSG T7001 TSG T7004 动 力 驱 动 的 自 动 水 平 滑 动 门 应 当 设 置 防 止 门 夹人的保护装置,当人员通过层门入口被正在关闭的门扇撞击或者将被撞击时,该装置应当自动使门重新 开启 6.3 门的运行和导向 TSG T7001 TSG T7004 层门和轿门正常运行时不得出现脱轨、机械卡阻或者在行程终端时错位;由于磨损、锈蚀或者火灾可能造成层门导向装置失效时,应当设置应急导向装置,使层门保持在原有位置 6.4 自动关闭层门装置 TSG T7001 TSG T7004 在轿门驱动层门的情况下,当轿厢在开锁区域之外时,如果层门开启(无论何种原因),应当有一种装置能够确保该层门自动关闭。自动关闭装置采用重块时,应当有防止重块坠落的措施 6.5 紧急开锁装置 TSG T7001 TSG T7004 每 个 层 门 均 应 当 能 够 被 一 把 符 合 要 求 的 钥 匙 从外面开启;紧急开锁后,在层 门闭合时门锁装置 DB12/T 736 2017 11 表A.6(续)序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 6.5 紧急开锁装置 TSG T7001 TSG T7004 不应当保持开锁位置 6.6 门的锁紧 TSG T7001 TSG T7004(1)每个层门都应当设置门锁装置,其锁紧动作应当由重力、永久磁铁或者弹簧来产生和保持,即使 永 久 磁 铁 或 者 弹 簧 失 效,重 力 亦 不 能 导 致 开锁;(2)轿厢应当在锁紧元件啮合不小于 7mm 时才能启动;(3)门的锁紧应当由一个电气安全装置来验证,该装 置 应 当 由 锁 紧 元 件 强 制 操 作 而 没 有 任 何 中 间机构,并且能够防止误动作;(4)如果轿门采用了门锁装置,该装置也应当符合以上有关要求 6.7 门的闭合 TSG T7001 TSG T7004(1)正常运行时应当不能打开层门,除非轿厢在该层门的开锁区域内停止或停站;如果一个层门或者轿门(或者多扇门中的任何一扇门)开着,在正常操作情况下,应当不能启动电梯或者不能保持继续运行;(2)每 个 层 门 和 轿 门 的 闭 合 都 应 当 由 电 气 安 全 装置来验证,如果滑动门是由数个间接机械连接的门扇 组成,则未被锁住的门扇上也应当设置电气安全装置以验证其闭合状态 6.8 门刀、门锁滚轮与地坎间隙 TSG T7001 TSG T7004 轿门门刀与层门地坎,层门门锁滚轮与轿厢地坎的间隙应当不小于 5mm;电梯 运行时不得互相碰擦 6.9 紧急操作与动态试验装置(无机房)TSG T7001(1)用 于紧 急 操作 和 动态 试 验(如 制 动 试验、曳 引力 试 验、限 速 器-安 全 钳 联 动 试 验、缓 冲 器 试 验及 轿 厢 上 行 超 速 保 护 试 验 等)的 装 置 应 当 能 在 井道外操作;在停电或停梯故障造成人员被困时,相 关 人 员 能 够 按 照 操 作 屏 上 的 应 急 救 援 程 序 及时解救 被困人员;(2)装置上应当设置停止装置 A.3.5 功能试 验 DB12/T 736 2017 12 表A.7 功能试 验 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 7.1 轿厢上行超速保护装置试验 TSG T7001 当轿厢上行速度失控时,轿厢上行超速保护装置应当动作,使轿厢制停或者至少使其速度降低至对重缓冲器的设计范围;该装置动作时,应当使一个电气安全装置动作 7.2 轿厢限 速 器 安全钳联动试验 TSG T7001 TSG T7004 轿 厢 空 载,以 检 修 速 度 下 行,进 行 限 速 器-安全钳联动试验,限速器、安全钳动作应当可靠 7.3 空载曳引力试验 TSG T7001 当 对 重 压 在 缓 冲 器 上 而 曳 引 机 按 电 梯 上 行 方 向旋转时,应当不能提升空载轿厢 7.4 运行试验 TSG T7001 TSG T7004 轿厢 空载,以正常运行速度上、下运行,呼梯、楼层显示等信号系统功能有效、指示正确、动作无误,轿厢平层良好,无异常现象发生 7.5 上行制动试验 TSG T7001 轿厢空载以正常运行速度上行时,切断电动机与制动器供电,轿厢应当完全停止,并且无明显变形和损坏 A.3.6 液压驱 动电 梯相 关项 目 表A.8 液压驱 动电梯 相 关项 目 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 8.1 溢流阀 TSG T7004 在 连 接 液 压 泵 到 单 向 阀 之 间 的 管 路 上 应 当 设 置溢流阀,溢流阀的调定工作压力不应超过满载压力的 140。考虑到液压系统 过高的内部损耗,可以将溢流阀的压力数值整定得高一些,但不得高于满载压 力的 l70,在此 情况下应当 提供相应的液压管路(包括液压缸)的计算说明 8.2 紧急下降阀 TSG T7004 在停电状态下,机房内手动操作的紧急下降阀功能可靠。在此过程中为了防止间接作用式液压电梯的驱动钢丝绳或链条出现松弛现象,手动操纵该 阀 应 当 不 能 使 柱 塞 产 生 的 下 降 引 起 松 绳 或 松链。该阀应当由持续的手动揿压保持其动作,并有误操作防护 8.3 手动泵 TSG T7004 对于轿厢上装有安全钳或夹紧装置的液压电梯,应当永久性地安装一手动泵,使轿厢能够向上移动。手动泵应当连接在单向阀或下行方向阀与截止阀之间的油路上。手动泵应当装备溢流阀,溢流阀的调定压力不应超过满载压力的 2.3 倍 8.4 油位 TSG T7004 油箱中的油位应当符合要求且易于检查 8.5 柱塞极限开关 TSG T7004 当极限开关动作时,应当使液压电梯驱动主机停 DB12/T 736 2017 13 表A.8(续)序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 8.5 柱塞极限开关 TSG T7004 止运转并保持其停止状态。当轿厢离开其作用区域时,极限开关应当自动闭合 8.6 其他类防止轿厢坠落措施试验 TSG T7004 采用 TSG T7004 附表 3 中除破 裂阀或限速器-安全钳联动以外的防止轿厢坠落措施,参照 TSG T7004 中 7.3 和 7.4 的相应载荷 要求进行试验 A.4 自动扶 梯与 自动 人行 道 A.4.1 驱动与 转向 站及 相关 设备 表A.9 驱动与 转向 站及 相关 设备 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 9.1 主开关 TSG T7005 在驱动主机附近,转向站中或控制装置旁,应当设置一个能切断电动机、制动器释放装置和控制电路电源的主开关。该开关应不能切断电源插座或检修及维修所必须的照明电路的电源。主开关处于断开位置时应可被锁住或处于“隔离”位置,在打开门或者活板门后能够方便操纵 9.2 紧急停止装置 TSG T7005 紧 急 停 止 装 置 应 设 置 在 位 于 自 动 扶 梯 或 自 动 人行道出入口附近、明显并且易于接近的位置。紧急停止装置应为红色,应有清晰并且永久的中文标识 A.4.2 监控和 安全 装置 表A.10 监控和 安全 装置 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 10.1 扶手带入口保护 TSG T7005 在 扶 手 转 向 端 的 扶 手 带 入 口 处 应 当 设 置 手 指 和手的保护装置,该装置动作时,驱动主机应当不能启动或者立即停止 10.2 梳齿板保护 TSG T7005 当 有 异 物 卡 入,梳 齿 板 与 梯 级 或 踏 板 发 生 碰 撞时,自动扶梯或自动人行道应当自动停止运行 10.3 非操纵逆转保护 TSG T7005(1)自动扶梯或倾斜角不小于 6 的倾斜式自动人行道应设置一个装置,使其在梯级、踏板或胶带改变规定运行方向时,自动停止运行;(2)该装置动作后,只有手动复位故障锁定,并且操作开关或者检修控制装置才能重新启动自 DB12/T 736 2017 14 表A.10(续)序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 10.3 非操纵逆转保护 TSG T7005 动扶梯和自动人行道。即使电源发生故障或者恢复供电,此故障锁定应当始终保持有效 10.4 梯 级 踏 板 或 胶 带 的驱动元件保护 TSG T7005(1)直 接 驱 动 梯 级、踏 板 或 胶 带 的 元 件(如:链条或齿条)断裂或者过分伸长,自动扶梯或自动人行道应自动停止运行(2)该装置动作后,只有手动复位故障锁定,并且 操 作 开 关 或 者 检 修 控 制 装 置 才 能 重 新 启 动 自动扶梯和自动人行道。即使电源发生故障或者恢复供电,此故障锁定应当始终保持有效 10.5 驱 动 装 置 与 转 向 装置 之 间 的 距 离 缩 短保护 TSG T7005 驱 动 装 置 与 转 向 装 置 之 间 的 距 离 发 生 过 分 伸 长或缩短时,自动扶梯或自动人行道应当自动停止运行 10.6 梯 级 或 踏 板 的 下 陷保护 TSG T7005(1)当 梯 级 或 踏 板 的 任 何 部 分 下 陷 导 致 不 再 与 梳齿啮合,应当有安全装置使自动扶梯或自动人行道停止运行。该装置应当设置在每个转向圆弧段之前,并在梳齿相交线之前有足够距离的位置,以保证下陷的梯级或踏板不能到达梳齿相交线;(2)该装置动作后,只有手动 复位故障锁定,并且 操 作 开 关 或 者 检 修 控 制 装 置 才 能 重 新 启 动 自动扶梯和自动人行道。即使电源发生故障或者恢复供电,此故障锁定应当始终保持有效。本条不适用于胶带式自动人行道 10.7 附加制动器 TSG T7005(1)在下列任何一种情况下,自动扶梯和倾斜式自动 人 行 道 应 当 设 置 一 个 或 多 个 机 械 式(利 用 摩 擦原理)附加制动器:工作制动器和梯级、踏板或 者胶带驱动装置之间不是用轴、齿轮、多排链条、多根单排链条连接的;工作制动器不是机电式制 动器;提升高度超过 6m;公共交通型。(2)附加制动器应当功能有效 A.4.3 相邻区 域 DB12/T 736 2017 15 表A.11 相邻区 域 序号 部件(部位)或功能 标准、安全技术规范 相关项目及要求 11.1 周边照明 TSG T7005 自动扶梯或自动人行道周边,特别是在梳齿板的附近应有足够的照明。在地面测出的梳齿相交线处的光照度至少为 50lx 11.2 出入口 TSG T7005(1)在自动扶梯和自动人行道的出入口,应有充分畅通的区域。该畅通区的宽度至少等于扶手带外缘距离加上每边各 80mm,该 畅通区纵深尺寸从扶手装置端部算起至少为 2.50m;如果该区域的宽 度 不 小 于 扶 手 带 外 缘 之 间 距 离 的 两 倍 加 上 每边各 80mm,则其纵深尺寸允 许减少至 2m;(2)如 果 人 员 在 出 入 口 可 能 接 触 到 扶 手 带 的 外 缘并且引起危险,则应采取适当的预防措施。例如:设置固定的阻挡装置以阻止 乘客进入该空间;在危险区域内,由建筑结构 形成的固定护拦至少增加到高出扶手带 100mm,并且位于扶手带外缘的 80mm 至 120mm 之间 11.3 防护挡板 TSG T7005 如果建筑物的障碍物会引起人员伤害时,则应采取相应的预防措施。特别是在与楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间,应当设置一个高度不应小于 0.30m,无锐利边缘的垂直固定封闭防护挡板,位于扶手带上方,并且延伸 至 扶 手 带 外 缘 下 至 少 25mm(扶 手 带 外 缘 与 任何障碍物之间距离大于等于 400mm 的除外)11.4 使用须知 TSG T7005 在 自 动 扶 梯 或 自 动 人 行 道 入 口 处 应 当 设 置 使 用须知的标牌,标牌须包括以下内容:应拉住小孩;应抱住宠物;握住扶手带;禁止使 用 非 专 用 手 推 车(无 坡 度 自 动 人 行 道 除外)。这些使用须知,应尽可能用象形图表
