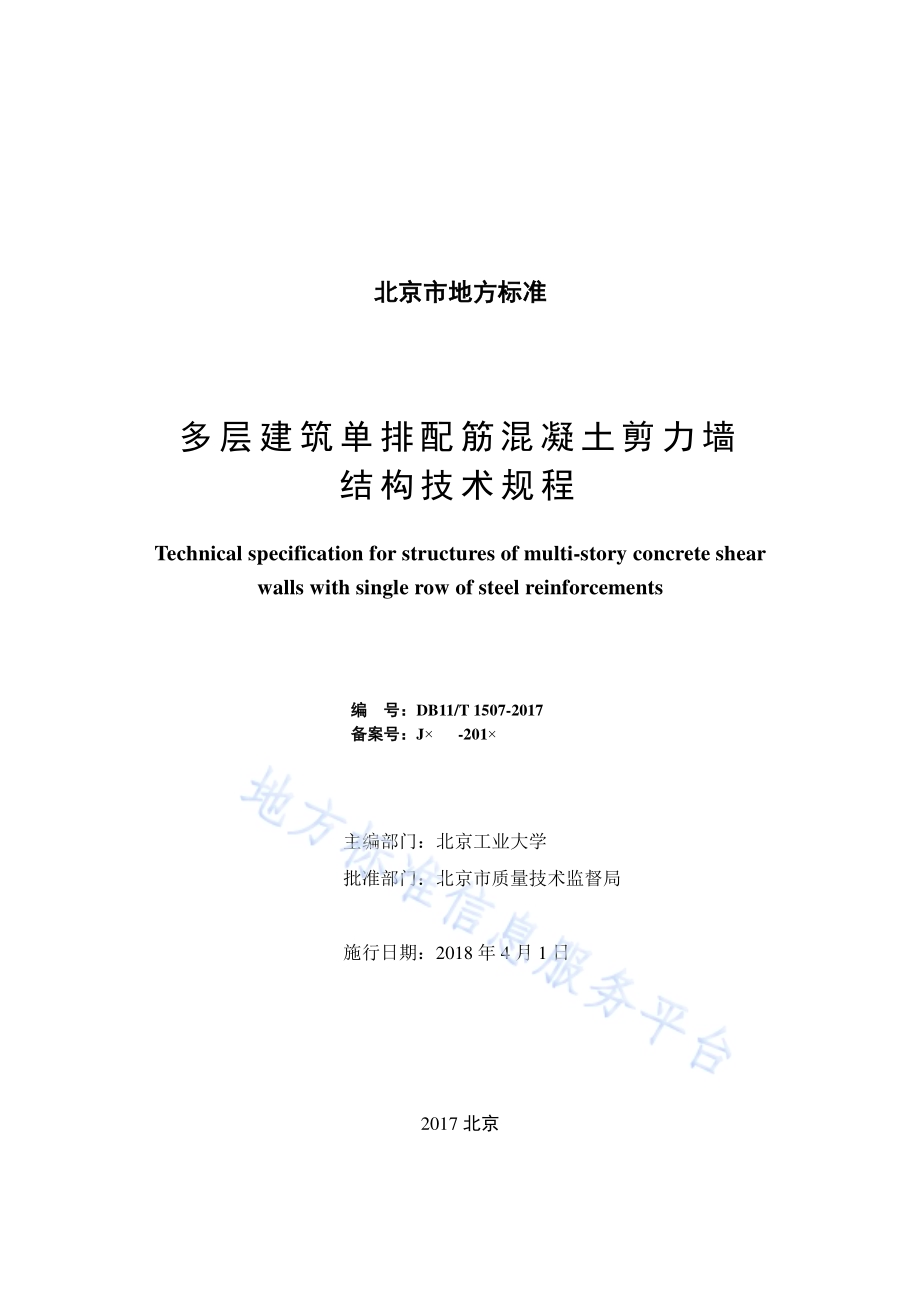

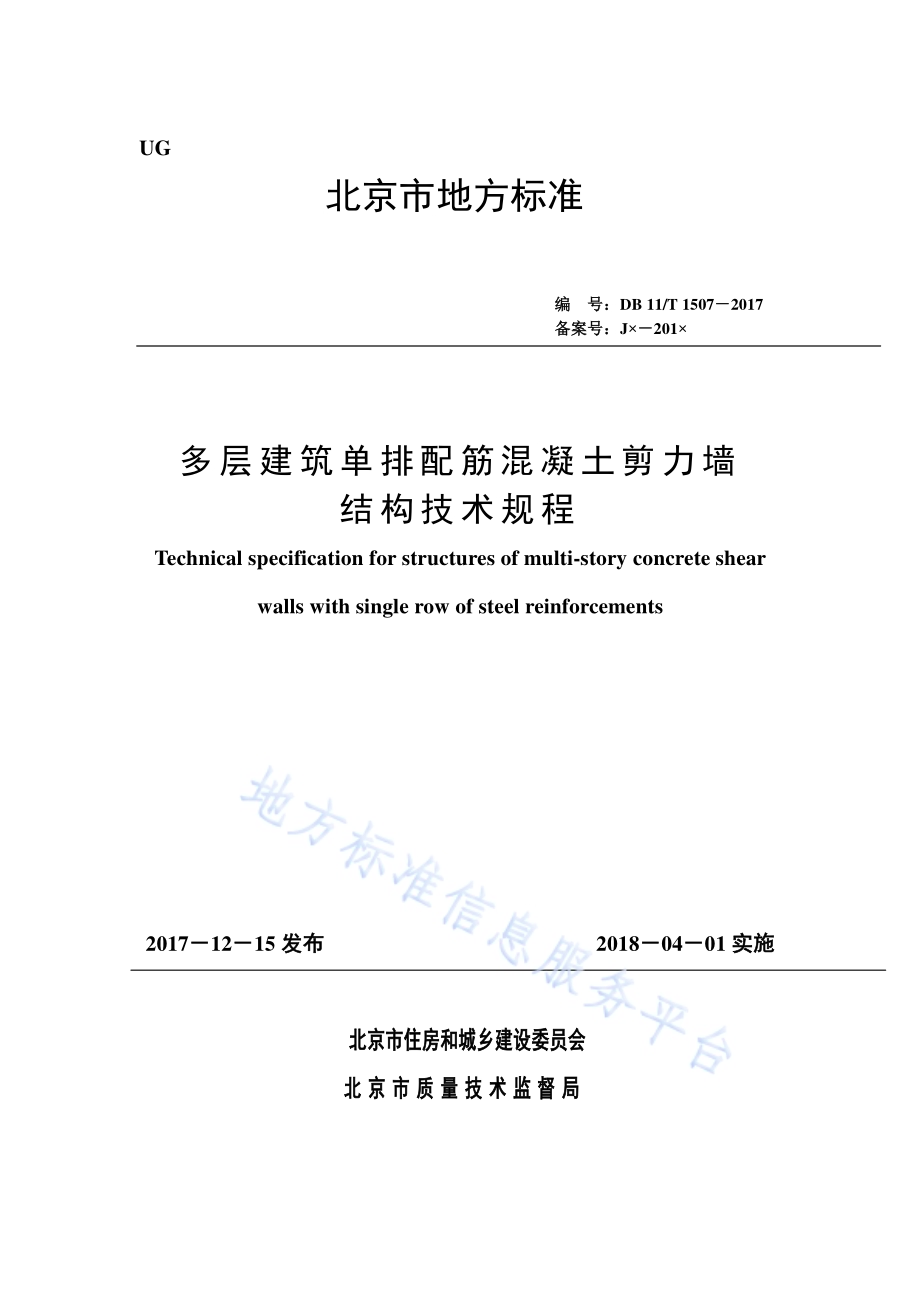

UG 北京市地方标准 编 号：DB 11/T 1507 2017 备案号：J 201 多层建筑单排配筋混凝土剪力墙 结构技术规程 Technical specification for structures of multi-story concrete shear walls with single row of steel reinforcements 2017 12 15发布 2018 04 01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 北京市地方标准 多层建筑单排配筋混凝土剪力墙 结构技术规程 Technical specification for structures of multi-story concrete shear walls with single row of steel reinforcements 编 号：DB11/T 1507-2017 备案号：J-201 主编部门：北京工业大学 批准部门：北京市质量技术监督局 施行日期：2018年 4月 1日 2017北京 前 言 多层建筑单排配筋混凝土剪力墙结构配筋形式适用，结构构造可靠，抗震 性能良好。制订北京市地方标准多层建筑单排配筋混凝土剪力墙结构技术规程，适应了北京城乡多层住宅混凝土剪力墙结构技术发展的需求。本规程根据北京市质量技术监督局京质监标发 2014 36号、北京市住房和城乡建设委员会标准编制计划，由北京工业大学会同 有关 设计、研究 和施工单 位 编制。编制 过 程 中，开 展了 相关专题 的 研究，总 结了 近 年 来国内外 多层建筑单排配 筋混凝土剪力墙结构的 研究成果及在 结构 中 应用的工程 经验，采纳 了本规程编制 组有关 多层建筑单排配筋混凝土剪力墙结构的 最新研究成果，在广泛征 求 意见 的 基础上，经反复讨论、修改、充实，制订了本规程。本规程 共有 5章，主 要内容：1 总则；2 术 语；3 基 本规 定；4 结构设计；5 施工 及 质量 验收。本规程由北京市住房和城乡建设委员会和北京市质量技术监督局 共 同 负责管理，由北京市住房和城乡建设委员会 归口并组织实 施。由北京工业大学 负责具 体 技术 内容 的 解释。在执 行 过 程 中，请各 单 位 结 合 工程 实践，认真总 结 经验，并将意见 和建 议寄 至 北京市 朝阳区平乐园 100号北京工业大学结构工程 研究所 北京市地方标准多 层建筑单排配筋混凝土剪力墙结构技术规程 管理组(邮 编：100124，E-mail：)。本规程主编单位：北京工业大学 本规程参编单位：北京市建筑设计 研究院有限公司 哈尔滨鸿盛节 能 体系研 发 中 心 中国 建筑 科 学 研究院 北京 国 奥投资 发展 有限公司 中国中 建设计 集团 有限公司 本规程主要起草人：曹万林 林 国 海 董宏英 黄小坤 张 建 伟 徐亚柯 朱兴刚 柯长华 万红宇 杨兴民 张勇波 周 中 一 乔崎云 刘 程 炜 贾穗子 郝婷玥 武海鹏 刘 岩 本规程主要审查人员：刘树屯 娄宇 霍文营 王甦 张维斌 宋 波 潘鹏 刘航 余海群 目 次 1 总则.1 2 术 语.2 3基 本规 定.4 4 结构设计.7 4.1 一般 规 定.7 4.2 结构计 算.7 4.3 截面 验 算.8 4.4 构造 措 施.8 5 施工 及 质量 验收.13 5.1 基 本 要 求.13 5.2 单排配筋剪力墙结构.14 5.3 聚苯模块板 单排配筋剪力墙结构.14 5.4 聚苯空腔模块 单排配筋剪力墙结构.15 5.5 装 配式单排配筋剪力墙结构.16 5.6质量 控 制 及验收.17 本规程用 词说明.19 引 用标准 名录.20 附：条文说明.21 CONTENTS 1 General Provisions.1 2 Terms.2 3 Basic Requirements.4 4 Structural Design.7 4.1 General.7 4.2 Structural Calculation.7 4.3 Checking for Strength and Deformation.8 4.4 Details for Structures.8 5 Construction and Quality Acceptance.13 5.1 Basic requirements.13 5.2 Shear Wall Structure with Single Row of Steel Reinforcements.14 5.3 Composite Shear Wall with Slab Polystyrene Module and Single Row of Steel Reinforcements.14 5.4 Composite Shear Wall with Polystyrene Cavity Module and Single Row of Steel Reinforcements.15 5.5 Prefabricated Shear Wall with Single Row of Steel Reinforcements.16 5.6 Quality Control and Acceptance.17 Explanation of Wording in This Specification.19 List of Quoted Standards.20 Addition：Explanation of Provisions.21 1 1 总 则 1.0.1 为 在 多层建筑混凝土剪力墙结构 体系中，采 用适 宜 的单排配筋形式和 保温 模板一 体 化 技术，做到 技术 先进、安全 适用、经 济 合理、保 证 质量，制订本规程。1.0.2 本规程主 要 适用 于 北京行 政 区 域 内 抗震设 防烈度 为 8度 及 以下 地 区 六 层及 以下且高度不 大 于 18m的单排配筋混凝土剪力墙结构和 聚苯模块 单排配筋混 凝土剪力墙结构的设计、施工 与 验收。1.0.3 本规程 对 多层建筑单排配筋混凝土剪力墙结构和 聚苯模块 单排配筋混凝土剪力墙结构的设计、施工 与 验收 提出 了 基 本 要 求，多层建筑单排配筋混凝土剪 力墙结构和 聚苯模块 单排配筋混凝土剪力墙结构的设计、施工 与 验收，除 应 符 合 本规程 外，尚 应 符 合国 家现 行 有关 标准和北京市地方标准的规 定。2 2 术 语 2.0.1 单排配筋剪力墙 Shear wall with single row of steel reinforcements 配 置双向 单排 钢 筋的混凝土剪力墙，承受竖向 和 水 平 作 用。2.0.2 单排配筋 短肢 剪力墙 Short-limb shear wall with single row of steel reinforcements 墙 肢 截面 高度与厚度之比 大 于 4、不 大 于 8的单排配筋剪力墙，承受竖向 和 水 平 作 用。2.0.3 普通 配筋剪力墙 Shear wall 配 置双向双 排 或双向 多排 钢 筋的混凝土剪力墙，承受竖向 和 水 平 作 用。2.0.4 单排配筋剪力墙结构 Shear wall structure with single row of steel reinforcements 剪力墙结构 平 面 中 50%及 以 上 剪力墙 面 积 为 单排配筋剪力墙 面 积 的剪力墙结构，承受竖向 和 水 平 作 用。2.0.5 保温模块 Insulation Module 用 聚苯 乙烯泡沫塑料等 保温 材料 制 备 的 与 混凝土墙 体相复合 的 型材或 构 件。2.0.6 聚苯模块 Polystyrene Module 聚苯 乙烯泡沫塑料型材或 构 件，包括 成 型 为 实 心板 材 的 表 面 带燕尾槽 的 聚苯 模块板 和 成 型 为 带 空心腔 体 且 腔 体内外 带燕尾槽 的 聚苯空腔模块。2.0.7 聚苯模块 单排配筋剪力墙 Shear wall with polystyrene module and single row of steel reinforcements 聚苯模块 与 单排配筋剪力墙 复合 而 成 的 保温 结构 一 体 化 剪力墙，包括 聚苯模 块板 单排配筋剪力墙和 聚苯空腔模块 单排配筋剪力墙，承受竖向 和 水 平 作 用。2.0.8 聚苯模块板 单排配筋剪力墙 Shear wall with polystyrene module slab and single row of steel reinforcements 单排配筋剪力墙 与 墙 体外 侧或 墙 体内外 两侧 设 置 的 聚苯模块板 复合 而 成 的保温 结构 一 体 化 剪力墙，承受水 平 和 竖向作 用。2.0.9 聚苯空腔模块 单排配筋剪力墙 Shear wall with polystyrene cavity module and single row of steel reinforcements 聚苯空腔模块 的 腔 体内 配 置 单排 钢 筋 并 浇 筑混凝土 复合 而 成 的 保温 结构 一3 体 化 剪力墙，承受水 平 和 竖向作 用。2.0.10 连接桥 Connection bridge 将 聚苯模块板 之间或 聚苯模块板 和 普通 模板 之间连接 成 一 字 形、L形、T形、十字 形 等不 同形 状 空腔 构造 且 可 确 保空腔 构造 几何尺寸 的 连接件。2.0.11 免拆 保温模板 Stay-in-place insulation formwork 用 保温模块板 拼 装 成 混凝土墙 体外 侧或 内外 两侧 模板，浇 筑混凝土 成 型后 保 温模块板 免拆 并将 其作 为 混凝土墙 体 的 保温 层。免拆 聚苯模块板 是免拆 保温模板 的 一 种。2.0.12 防护 模板 Protective formwork 设 置 在 免拆 保温模板 外 侧起加强 定位 作 用的 普通 模板。2.0.13 防火隔离框 Fireproofing isolation frame 将 门 窗洞 口外 露 部 分 用 泡沫 玻璃 模块 密闭 的 保温 防火 构造 边 框，用 以隔 绝室 内 或 室 外 火 焰沿 外 墙门 窗洞 口 蔓延。2.0.14 泡沫 玻璃 模块板 Foam glass module 用 泡沫 玻璃 板 制 成 的 周 边 有 插 接 企 口 的 防火 保温一 体 化板 材。2.0.15 企 口 防护 罩 Protective cover for groove 保温模块 企 口 插 接拼 装 时，对 上 端企 口 起 保 护作 用的配 件，简称 防护 罩。2.0.16 企 口 防护 条 Protecting hood for groove 保温模块 墙 体 混凝土 浇 筑 时，对 保温模块 上 端插 接 企 口 起 保 护作 用的 条 状 配 件，简称 防护 条。2.0.17 耐碱玻璃纤 维 网布 Alkali-resistant glass fiber mesh 表 面 经过 涂覆处 理 的 网格 状 玻璃纤 维 织 物，简称玻纤网布。2.0.18 抹 面 胶浆 Rendering coat mortar 抹 在 保温模块 外 表 面 或 抹 在 保温模块 抹灰砂浆 外 表 面 起防护作 用的 聚 合 物抗 裂 水 泥砂浆。2.0.19 颗粒浆 料厚 抹灰 防护 面 层 Thick plaster particle slurry protective layer 在 保温模块 外 表 面先 抹颗粒浆 料 层，在 颗粒浆 料 层 表 面 复合 一 道玻纤网布 后 再 用 抹 面 胶浆 作 为 抗 裂 复合 面 层，简称 厚 抹灰 防护 面 层。43 基本规定 3.0.1 单排配筋剪力墙结构的 外 墙 宜 采 用 保温模块 单排配筋剪力墙，内 墙可 采 用 保温模块 单排配筋剪力墙 或普通 单排配筋剪力墙；保温模块 单排配筋剪力墙 包括 保温模块板 单排配筋剪力墙和 保温空腔模块 单排配筋剪力墙。3.0.2 聚苯模块 性能 及 聚苯模块 单排配筋剪力墙构造应 符 合 现 行行业标准 聚苯 模块保温 墙 体 应用技术规程 JGJ/T420的规 定。3.0.3 单排配筋剪力墙和 聚苯模块板 单排配筋剪力墙适 于 四 层 至 六 层、高度不 大 于 18m的多层住宅剪力墙结构，也 可用 于 一 层 至 三 层、层 高不 大 于 4m且高度不 大 于 10m的 低 层住宅剪力墙结构；聚苯空腔模块 单排配筋剪力墙适 于 一 层 至 三 层、层 高不 大 于 4m且高度不 大 于 10m的 低 层住宅剪力墙结构；它们均 应 符 合 现 行 国 家 标准住宅建筑规 范 GB50368的规 定。3.0.4 本规程 给 出 了单排配筋剪力墙结构剪力墙的设计规 定，单排配筋剪力墙结 构 其 他 构 件 的设计应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010和建 筑抗震设计规 范 GB50011的规 定。3.0.5 单排配筋剪力墙结构抗震设 防 类别 及 抗震设 防 标准，应 符 合 现 行 国 家 标准 建筑工程抗震设 防 分类 标准 GB50223的规 定。3.0.6 单排配筋剪力墙结构的地震 影响，场 地、地 基 和 基础，建筑形 体及 其 构 件 布 置 的规 则 性，结构 分析，地震 作 用和结构抗震 验 算，应 符 合 现 行 国 家 标准混 凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。3.0.7 单排配筋剪力墙结构适用的 最 大 高度 和层 数 应 符 合 表 3.0.7的规 定。表 3.0.7 单排配筋剪力墙结构房屋适用的最大高度和层数 结构 类 型 烈度 和设计 基 本地震 加 速 度 6度 7度 8度 0.05g 0.10g 0.15g 0.20g 0.30g 高度（m）层 数 高度（m）层 数 高度（m）层 数 高度（m）层 数 高度（m）层 数 单排配筋剪力墙 结构 18 6 18 6 18 6 18 6 18 6 短肢 剪力墙 较 多 的单排配筋剪力 墙结构 18 6 18 6 18 6 18 6 15 5 5注：1 建筑 物 高度 指室 外 地 面到 主 要 屋 面板板 顶 的 高度（不包括 局部 突 出 屋顶 部 分）或 檐 口 高度。2 短肢 剪力墙 较 多的剪力墙结构 是 指，在 水 平 地震 作 用 下，短肢 剪力墙 承 担 的 底 部 倾 覆 力 矩 不 小 于 30 且不 大 于 50%结构 底 部 总 倾覆 力 矩 的剪力墙结构。不 宜 采 用 短肢 剪力墙较 多的剪力墙结构，若 采 用 按 抗震 等 级 应 提高 一 级。3.0.8 单排配筋剪力墙结构的抗震设计，应根据设 防 类别、结构 类 型、设 防烈度 和房 屋 高度，采 用 不 同的抗震 等 级，其 单排配筋剪力墙的抗震 等 级 应 按 表 3.0.8确 定，并 应 符 合相 应的计 算 和构造 措 施 要 求。表 3.0.8 单排配筋混凝土剪力墙结构房屋剪力墙的抗震等级 结构 类 型 设 防烈度 6 7 8 单排配筋剪力墙结构 高度（m）18 15 15 15 15 剪力墙 四 四 四 四 三 短肢 剪力墙 较 多的单 排配筋剪力墙结构 高度（m）18 15 15 15 15 剪力墙 四 四 三 三 二 注：对于 抗震 等 级二、三级 的单排配筋剪力墙结构，允许 上 部 1/2层 数 的 楼 层 按 抗震 等 级降 低 一 级 采 取 抗震构造 措 施，但 相 应的计 算 要 求 不 应 降低。3.0.9 单排配筋剪力墙结构 中 的剪力墙 布 置 应 符 合 下 列 规 定：1 单排配筋剪力墙应 在 结构的 两 个 主 轴 方 向双向 布 置，两 个 方 向 的单排配 筋剪力墙应 相 连；2 单排配筋剪力墙 两 端 宜 带 翼缘，当 单排配筋剪力墙 端 部 无翼缘时 应 在 端 部设 置 矩 形 暗柱；3 单排配筋剪力墙结构 平 面 布 置，宜 对 称布 置，墙 体 可 全 部 采 用单排配筋 剪力墙，也 可部 分 采 用单排配筋剪力墙；4 单排配筋剪力墙结构 竖向 布 置，可 全高 采 用单排配筋剪力墙，也 可 下 部楼 层 采 用 双 排配筋剪力墙、上 部 楼 层 采 用单排配筋剪力墙；5 单排配筋剪力墙 在 集 中 荷载 作 用 下，墙 内 宜 设 置 暗柱；6 单排配筋剪力墙 开 设门 窗洞 口 时，门 窗洞 口 宜 上 下对 齐；7 聚苯模块板 单排配筋剪力墙 平 面 布 置，外 墙应 采 用 聚苯模块板 单排配筋 剪力墙，内 墙可 采 用单排配筋剪力墙；8 聚苯空腔模块 单排配筋剪力墙 平 面 布 置，外 墙应 采 用 聚苯空腔模块 单排 配筋剪力墙，内 墙可 采 用 聚苯空腔模块 单排配筋剪力墙 或 单排配筋剪力墙。3.0.10 单排配筋剪力墙，应 进 行 平 面 内 的 斜 截面 受 剪、正 截面 偏 心 受 压 或 偏 心 受 拉 承 载 力 验 算 及 考虑 剪力墙 腹 板 与 翼缘 的 共 同工 作 的单排配筋剪力墙 平 面 外 6轴 心 受 压 承 载 力 验 算，可 按 现 行 国 家 标准混凝土结构设计规 范 GB50010 和 建筑抗震设计规 范 GB50011的 相关 规 定执 行。3.0.11 聚苯模块 单排配筋剪力墙 保温 系 统 的设计，应 符 合国 家现 行标准住宅建筑规 范 GB50368、建筑设计 防火 规 范 GB50016、建筑 外 墙 外 保温 防火隔 离带 技术规程 JGJ289、聚苯模块保温 墙 体 应用技术规程 JGJ/T420的规 定。聚苯模块保温 系 统 设计 尚 应 符 合 下 列 规 定：1 根据建筑 防火 要 求，合理 选择 聚苯模块 或 石墨 聚苯模块；2 根据建筑 保温 要 求，合理 选择 聚苯模块 厚度或 石墨 聚苯模块 厚度；3 根据设计和施工 要 求，合理 选择 聚苯模块板 或 聚苯空腔模块。74 结构设计 4.1 一般规定 4.1.1 单排配筋剪力墙结构，部 分 采 用 双 排配筋剪力墙 时，双 排配筋剪力墙的抗 震计 算 和构造 要 求应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010和建 筑抗震设计规 范 GB50011的规 定。4.1.2 单排配筋剪力墙结构剪力墙 底 部 加强 部 位 的 范 围，应 符 合 下 列 规 定：1 房 屋 层 数三 层 及 以下 时，可 不 进 行 底 部 加强；2 房 屋 层 数四 层 至 六 层 时，底 部 加强 部 位 的 高度 可 取底 部 一 层，当 结构计 算 嵌固 端 位 于 地 下 一 层的 底 板 时，底 部 加强 部 位 尚 宜 向下 延 伸 到 计 算 嵌固 端。4.1.3 单排配筋剪力墙结构 采 用 装 配 整 体 式 楼 盖、屋 盖 时，应 采 取 措 施 保 证 楼 盖、屋 盖 的 整 体 性，并 应 保 证与 剪力墙 有 可靠的 连接。装 配 整 体 式 楼 板 楼 盖、屋 盖 宜 采 用配筋 细石 混凝土 现浇 面 层，现浇 面 层 厚度不 宜小 于 40mm。4.1.4 单排配筋剪力墙 钢 筋的 锚固 长 度、锚固 形式和构造 要 求应 符 合 现 行 国 家 标 准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。4.1.5 单排配筋剪力墙的 竖向、水 平 钢 筋的 接 头 可 采 用 机械 连接、焊 接或 搭 接，且 应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010 和建筑抗震设计规范 GB50011的规 定。4.2 结构计算 4.2.1 单排配筋剪力墙结构的 荷载取 值、荷载 标准 值 的计 算 及 荷载 效 应 组合，应符 合 现 行 国 家 标准建筑结构 荷载 规 范 GB50009、混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。4.2.2 单排配筋剪力墙结构 各 墙 肢 截面 组合 的 内 力设计 值，剪力墙 底 部 加强 部 位 截面 组合 的剪力设计 值，应 按 现 行 国 家 标准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定执 行。4.2.3 单排配筋剪力墙结构的 梁、柱、剪力墙 连 梁，其 截面 组合 的 内 力设计 值，应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。84.3 截面验算 4.3.1 单排配筋剪力墙结构的 梁、柱、剪力墙 及 连 梁 截面 承 载 力 验 算，应 按 承 载力抗震 调整 系 数 RE进 行 调整，并 应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。4.3.2 单排配筋剪力墙结构的 梁、柱、剪力墙 及 连 梁变 形 验 算，应 符 合 现 行 国 家标准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。4.3.3 单排配筋剪力墙的墙 肢 长 度不 大 于 墙 厚 的 4倍 时，应 按 混凝土 柱 的 要 求 进 行 截面 验 算，并 应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010 和建筑抗震设计规 范 GB50011的规 定。4.3.4 聚苯模块板 单排配筋剪力墙 及 连 梁 截面 承 载 力和 变 形的 验 算，不 宜 考虑 聚 苯模块板 及 面 层 砂浆 对 单排配筋剪力墙 及 连 梁 承 载 力和 变 形能力的 增 大 作 用，其 单排配筋剪力墙 及 连 梁 截面 承 载 力和 变 形的 验 算 应 符 合 现 行 国 家 标准混凝土结 构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定。4.3.5 聚苯空腔模块 单排配筋剪力墙 及 连 梁 截面 承 载 力和 变 形的 验 算，应 符 合 现行 国 家 标准混凝土结构设计规 范 GB50010和建筑抗震设计规 范 GB50011的规 定，其 单排配筋剪力墙 及 连 梁 截面 验 算，不 宜 考虑 空腔模块 及 面 层 砂浆 对 剪 力墙 及 连 梁 截面 承 载 力和 变 形能力 增 大的 作 用，同 时也 不 考虑 聚苯空腔模块 的 芯 肋 对 剪力墙 及 连 梁 截面 承 载 力和 变 形能力 减 小 的 影响。4.4 构造措施 4.4.1 单排配筋剪力墙结构，钢 筋应 符 合 现 行 国 家 标准混凝土结构设计规 范 GB50010的规 定。4.4.2 单排配筋剪力墙结构，所 用混凝土可 采 用 普通 混凝土，也 可 采 用 再 生粗骨 料 混凝土；混凝土 强度等 级 不 应 低 于 C25。4.4.3 单排配筋剪力墙结构，采 用 普通 混凝土 时，其材料 性能应 符 合 现 行 国 家 标 准混凝土结构设计规 范 GB50010的规 定。4.4.4 单排配筋剪力墙结构，采 用 再 生粗骨 料 混凝土 时，其材料 性能应 符 合 北京 市地方标准 再 生 混凝土结构设计规程 DB11/T 803的规 定，同 时再 生粗骨 料 取 代率 应 符 合 以下 规 定：1 房 屋 层 数四 层 至 六 层 时，再 生粗骨 料 取 代率 宜为 30%-50%；92 房 屋 层 数 一 层 至 三 层、层 高不 大 于 4m且高度不 大 于 10m时，再 生粗骨 料 取 代率 宜为 50%-100%。4.4.5 单排配筋剪力墙 截面 的 最 小 厚度，除 应 满足 承 载 力、轴 压 比、剪 压 比 和 稳定 性 要 求 外，尚 应 满足 下 列 规 定：1 一 层 至 三 层的房 屋 或 四 层 至 六 层房 屋 的 上 部 三 层，剪力墙 厚度不 应 小 于 120mm且不 宜小 于 层 高 的 1/30；2 房 屋 层 数四 层 至 六 层 时，不包括 上 部 三 层的 其 他楼 层剪力墙 厚度不 应 小于 140mm且不 宜小 于 层 高 的 1/25。4.4.6 二、三、四级 单排配筋剪力墙 在 重 力 荷载 代 表 值 作 用 下 墙 肢 的 轴 压 比，二 级时 不 应大 于 0.5，三、四级时 不 应大 于 0.6。4.4.7 单排配筋剪力墙 竖向 和 横 向 分布 钢 筋的 最 小 配筋 率，应 符 合 下 列 规 定：1 一 层 至 三 层的房 屋 或 四 层 至 六 层房 屋 的 上 部 三 层，外 部剪力墙 不 宜小 于 0.25%且不 应 小 于 0.20%，内 部剪力墙 不 宜小 于 0.20%且不 应 小 于 0.15%；2 房 屋 层 数四 层 至 六 层 时，不包括 上 部 三 层的 其 他楼 层 外 部剪力墙 不 应 小 于 0.25%，内 部剪力墙 不 应 小 于 0.20%。4.4.8 单排配筋剪力墙 竖向 和 横 向 分布 钢 筋的配 置，应 符 合 下 列 规 定：1 竖向 和 横 向 分布 钢 筋的 直径，均 不 宜 大 于 墙 厚 的 1/10且不 应 小 于 8mm；2 一 层 至 三 层的房 屋 或 四 层 至 六 层房 屋 的 上 部 三 层，剪力墙 竖向 和 横 向 分布 钢 筋的 间 距 不 宜 大 于 250mm且不 应大 于 300mm；3 房 屋 层 数四 层 至 六 层 时，不包括 上 部 三 层的 其 他楼 层剪力墙 竖向 和 横 向 分布 钢 筋的 间 距 不 宜 大 于 200mm且不 应大 于 250mm。4.4.9 一 层 至 三 层的房 屋 或 四 层 至 六 层房 屋 的 上 部 三 层的单排配筋剪力墙，洞 口 两侧 宜 设 置竖向 构造 钢 筋，两 端边缘 构 件 宜 采 用 矩 形 暗柱，并 应 符 合 下 列 规 定：1 剪力墙 洞 口 两侧 设 置竖向 构造 钢 筋 时，宜 采 用 2根 直径 不 应 小 于 12mm的 钢 筋，且 横 向 分布 钢 筋应 弯折 90度向两侧 交错 布 置 并 勾 住 竖向 构造 钢 筋；2 剪力墙 端 部应 在 不 小 于 300mm范 围 设 置 矩 形 暗柱，暗柱 纵 筋 不 宜 少 于 6根、直径 不 应 小 于 10mm，暗柱 箍 筋 直径 不 应 小 于 6mm、间 距 不 应大 于 150mm，剪力墙 横 向 分布 钢 筋应 伸 至 端 部 弯折 90 度向两侧 交错 布 置 并 勾 住 暗柱端 部 纵筋。4.4.10 一 层 至 三 层的房 屋 或 四 层 至 六 层房 屋 的 上 部 三 层的单排配筋剪力墙 与 另 一 方 向 的单排配筋剪力墙的 连接，节 点 应设 置竖向 构造 钢 筋 并 应 符 合 以下 规 定：101 L形 节 点 竖向 构造 钢 筋的设 置，可 采 用 节 点 区 域竖向 分布 钢 筋 替换 的方 法，替换 后 的 竖向 构造 钢 筋 不 应 少 于 7根，且 直径 不 应 小 于 原 竖向 分布 钢 筋 直径 加 2mm和 12mm的 较 大 值，采 用 7根 时 两 墙 肢 单排 钢 筋 相 交 位 置 布 置 1根，另 6根 沿 两 墙 肢 各 3根 均 等 布 置，并 应 与 横 向 分布 钢 筋 绑扎 或 点焊；2 T形 节 点 竖向 构造 钢 筋，可 采 用 节 点 区 域竖向 分布 钢 筋 替换 的方 法，替 换 后 的 竖向 构造 钢 筋 不 应 少 于 7根，且 直径 不 应 小 于 原 竖向 分布 钢 筋 直径 加 2mm和 12mm的 较 大 值，采 用 7根 时三 墙 肢 单排 钢 筋 相 交 位 置 布 置 1根，另 6根 沿三 墙 肢 各 2根 均 等 布 置，并 应 与 横 向 分布 钢 筋 绑扎 或 点焊；3 十字 形 节 点 竖向 构造 钢 筋，可 采 用 节 点 区 域竖向 分布 钢 筋 替换 的方 法，替换 后 的 竖向 构造 钢 筋 不 应 少 于 9根，且 直径 不 应 小 于 原 竖向 分布 钢 筋 直径 加 2mm和 12mm的 较 大 值，采 用 9根 时四 墙 肢 单排 钢 筋 相 交 位 置 布 置 1根，另 8根 沿四 墙 肢 各 2根 均 等 布 置，并 应 与 横 向 分布 钢 筋 绑扎 或 点焊。4.4.11 单排配筋剪力墙 与 楼 板 连接 时，可 采 用 增 设 竖向短钢 筋的方 法 加强，短钢 筋 直径 宜 与 剪力墙 竖向 分布 钢 筋 相 同，根 数 不 宜 少 于 该 剪力墙 竖向 分布 钢 筋根 数 的 50%，伸入 楼 板 上、下 剪力墙的 长 度不 宜小 于 500mm。4.4.12 单排配筋剪力墙 与 屋 面板 连接 时，可 采 用 增 设 弯折 短钢 筋的方 法 加强，弯折 短钢 筋 直径 宜 与 剪力墙 竖向 分布 钢 筋 相 同，根 数 不 宜 少 于 该 剪力墙 竖向 分布 钢 筋根 数 的 50%，伸入 屋 面板 以下 剪力墙的 长 度不 宜小 于 500mm，伸入 屋 面板 的 长 度不 宜小 于 300mm。4.4.13 单排配筋剪力墙 与 另 一 方 向 的 双 排配筋剪力墙 相 连 时，单排配筋剪力墙 的 横 向 分布 钢 筋应 伸 至 双 排配筋剪力墙 远 端分布 钢 筋 位 置，L形 节 点 时 应 弯折90度且 弯折段 应 勾 住 节 点 墙 肢 远 端 竖向 构造 钢 筋，T形 节 点 时 应 交错 向两侧 弯 折 90度且 弯折段 应 勾 住墙 肢 远 端 竖向 构造 钢 筋。4.4.14 单排配筋剪力墙 与 边 框 柱 连接 时，单排配筋剪力墙的 横 向 分布 钢 筋应 伸 至 边 框 柱 远 端 箍 筋 位 置，并 应 交错 向两侧 弯折 90度且 弯折段 不 宜小 于 单排配筋 剪力墙的 厚度。4.4.15 单排配筋剪力墙 与 边 框 梁 的 连接，应 满足 下 列 规 定：1 与 非 顶 层 边 框 梁 的 连接，单排配筋剪力墙的 竖向 分布 钢 筋可 穿 过 边 框 梁；2 与 顶 层 带 单 侧 屋 面板 边 框 梁 的 连接，单排配筋剪力墙的 竖向 分布 钢 筋应 伸 至 边 框 梁 上 端 纵 筋 下 面 位 置 并 应 弯折 90度 伸入 屋 面板，伸入 屋 面板 的 长 度不 宜小 于 300mm；11 3 与 顶 层 带两侧 屋 面板 边 框 梁 的 连接，单排配筋剪力墙的 竖向 分布 钢 筋应 伸 至 边 框 梁 上 端 纵 筋 下 面 位 置 并 应 交错 向两侧 屋 面板 弯折 90度，弯折段伸入 屋 面板 的 长 度不 宜小 于 300mm。4.4.16 房 屋 层 数四 层 至 六 层 时，不包括 上 部 三 层的 其 他楼 层的单排配筋剪力墙，洞 口 两侧 宜 设 置竖向 构造 钢 筋，两 端边缘 构 件 应 采 用 矩 形 暗柱，并 应 符 合 下 列 规 定：1 剪力墙 洞 口 两侧 设 置竖向 构造 钢 筋 时，宜 采 用 2根 直径 不 小 于 14mm的钢 筋，且 横 向 分布 钢 筋应 弯折 90度向两侧 交错 布 置 并 勾 住 竖向 构造 钢 筋；2 剪力墙 端 部应 在 不 小 于 450mm范 围 设 置 矩 形 暗柱，暗柱 纵 筋 不 应 少 于 8根、直径 不 应 小 于 12mm，暗柱 箍 筋 直径 不 应 小 于 6mm、间 距 不 应大 于 150mm，剪力墙 横 向 分布 钢 筋应 伸 至 端 部 弯折 90 度向两侧 交错 布 置 并 勾 住 暗柱端 部 纵筋。4.4.17 房 屋 层 数四 层 至 六 层 时，不包括 上 部 三 层的 其 他楼 层单排配筋剪力墙 与 另 一 方 向 的单排配筋剪力墙的 连接，节 点 构造应 符 合 以下 规 定：1 L形 节 点，应设 置肢 长 均 不 应 小 于 450mm的 L形 暗柱，暗柱 纵 筋 不 应 少 于 8 根、直径 不 应 小 于 12mm，暗柱 箍 筋 直径 不 宜小 于 6mm、间 距 不 宜 大 于150mm，剪力墙 横 向 分布 钢 筋应 伸 至 端 部 弯折 90度向两侧 交错 布 置 并 勾 住 暗柱 端 部 纵 筋；2 T形 节 点，应设 置肢 长 均 不 应 小 于 450mm的 T形 暗柱，暗柱 纵 筋 不 应 少 于 8根、直径 不 宜小 于 12mm且不 应 小 于 10mm，暗柱 箍 筋 直径 不 宜小 于 6mm、间 距 不 宜 大 于 150mm，剪力墙 横 向 分布 钢 筋应 伸 至 端 部 弯折 90度向两侧 交错 布 置 并 勾 住 暗柱端 部 纵 筋；3 十字 形 节 点，应设 置肢 长 均 不 小 于 450mm的 十字 形 暗柱，暗柱 纵 筋 不 应 少 于 8根、直径 不 应 小 于 10mm，暗柱 箍 筋 直径 不 宜小 于 6mm、间 距 不 宜 大 于150mm，剪力墙 横 向 分布 钢 筋应 穿 过 十字 形 暗柱。4.4.18 单排配筋剪力墙门 洞两侧 为 非 短肢 墙 时 的 连 梁 配筋构造应 符 合 下 列 规定：1 房 屋顶 层门 洞连 梁 上 下 应设 置 矩 形 截面 暗 梁，暗 梁 截面 高度不 宜小 于150mm，暗 梁纵 筋 不 应 少 于 4根 且 直径 不 应 小 于 10mm、纵 筋 伸入 墙 肢 长 度不 宜 小 于 500mm，暗 梁箍 筋 间 距 不 宜 大 于 150mm且不 应大 于 200mm、箍 筋 直径 不 宜小 于 6mm且不 应 不 小 于 4mm、箍 筋 布 置 范 围 宜 比 纵 筋 长 度 小 100mm，暗 梁 12位 置 剪力墙 横 向 平 分布 钢 筋应 穿 过 暗 梁；2 不包括 房 屋顶 层门 洞连 梁 的 其 他 门 洞连 梁 上 下 宜 设 置 矩 形 截面 暗 梁，暗 梁 截面 高度不 宜小 于 150mm，暗 梁纵 筋 不 应 少 于 4根 且 直径 不 应 小 于 8mm、纵筋 伸入 墙 肢 长 度不 宜小 于 500mm，暗 梁箍 筋 间 距 不 宜 大 于 150mm且不 应大 于 200mm、箍 筋 直径 不 宜小 于 6mm且不 应 小 于 4mm，箍 筋 布 置 范 围 不 应 小 于洞 口 宽 度 范 围，暗 梁 位 置 剪力墙 横 向 分布 钢 筋应 穿 过 暗 梁。4.4.19 单排配筋剪力墙门 洞 的 两侧不 宜 同 时 采 用 短肢 墙，门 洞 一 侧 为 短肢 墙 时 的 连 梁 配筋构造应 符 合 下 列 规 定：1 房 屋顶 层门 洞连 梁 上 下 应设 置 矩 形 截面 暗 梁，暗 梁 截面 高度不 宜小 于150mm，暗 梁纵 筋 不 应 少 于 4根 且 直径 不 应 小 于 10mm、纵 筋 一 端 伸入 长 肢 墙的 长 度不 宜小 于 500mm、纵 筋 另 一 端 伸入 短肢 墙 长 度不 宜小 于 500mm或 至 距 洞 口远 端边缘 50mm，暗 梁箍 筋 间 距 不 宜 大 于 150mm且不 应大 于 200mm、箍 筋 直径 不 宜小 于 6mm且不 应 小 于 4mm、箍 筋 布 置 范 围 宜 比 纵 筋 长 度 小 100mm，暗 梁位 置 剪力墙 横 向 分布 钢 筋应 穿 过 暗 梁；2 不包括 房 屋顶 层门 洞连 梁 的 其 他 门 洞连 梁 上 下 宜 设 置 矩 形 截面 暗 梁，暗 梁 截面 高度不 宜小 于 150mm，暗 梁纵 筋 不 应 少 于 4根 且 直径 不 宜小 于 10mm、纵 筋 一 端 伸入 长 肢 墙的 长 度不 宜小 于 500mm、纵 筋 另 一 端 伸入 短肢 墙 长 度不 宜 小 于 500mm或 至
