分梳山羊绒手排长度图板电子扫描仪校准规范DB15／T 1341-2018.pdf

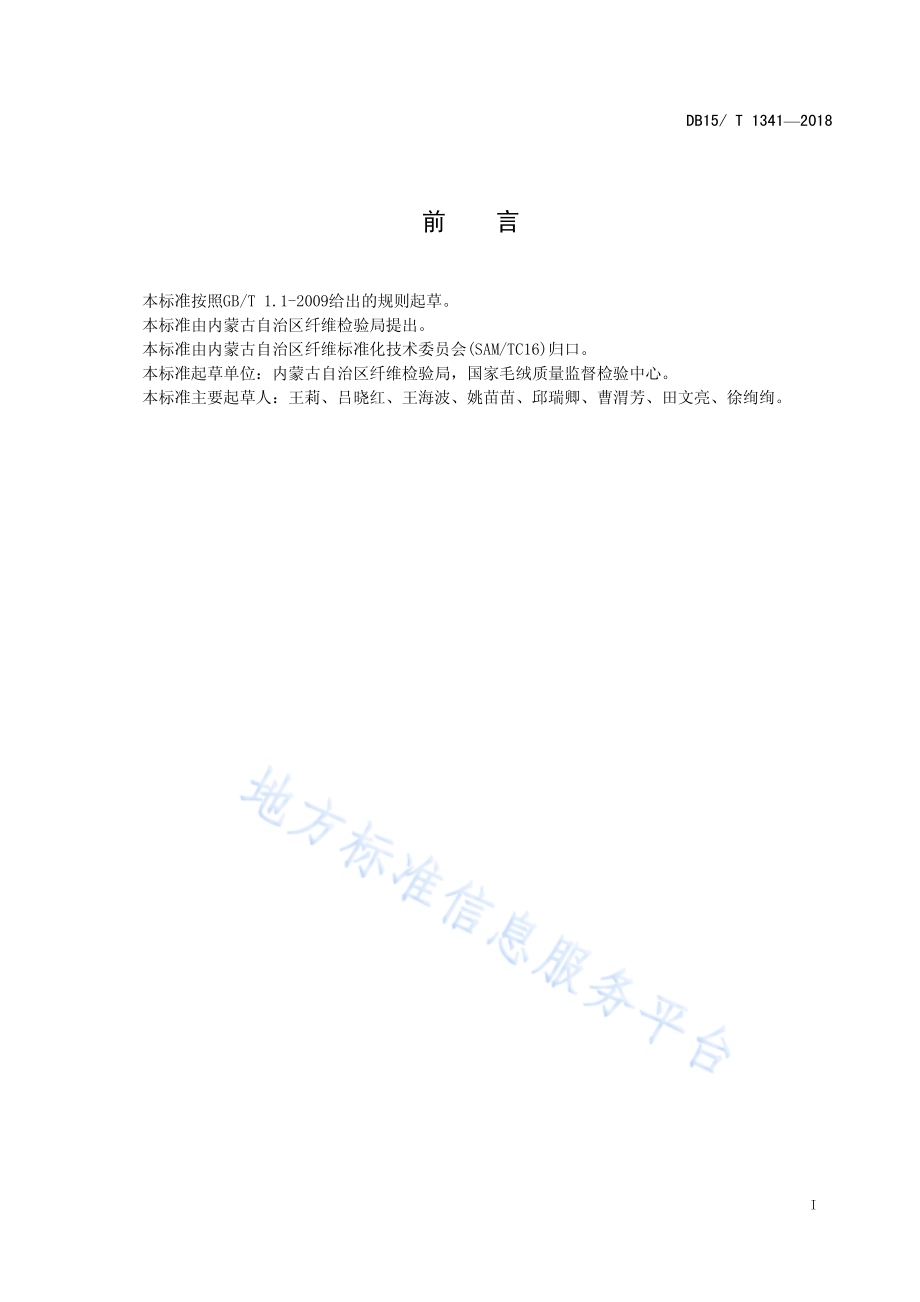

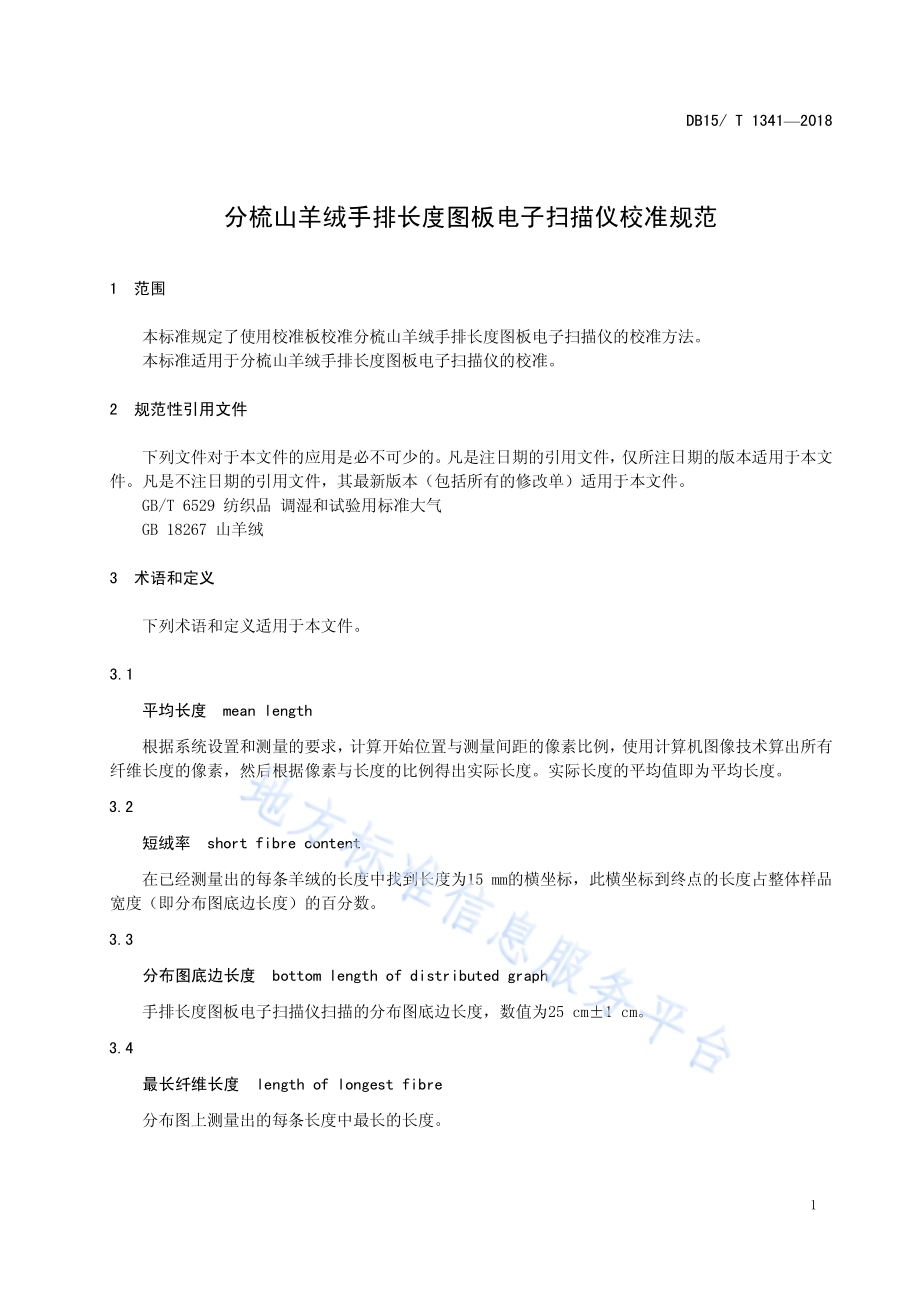

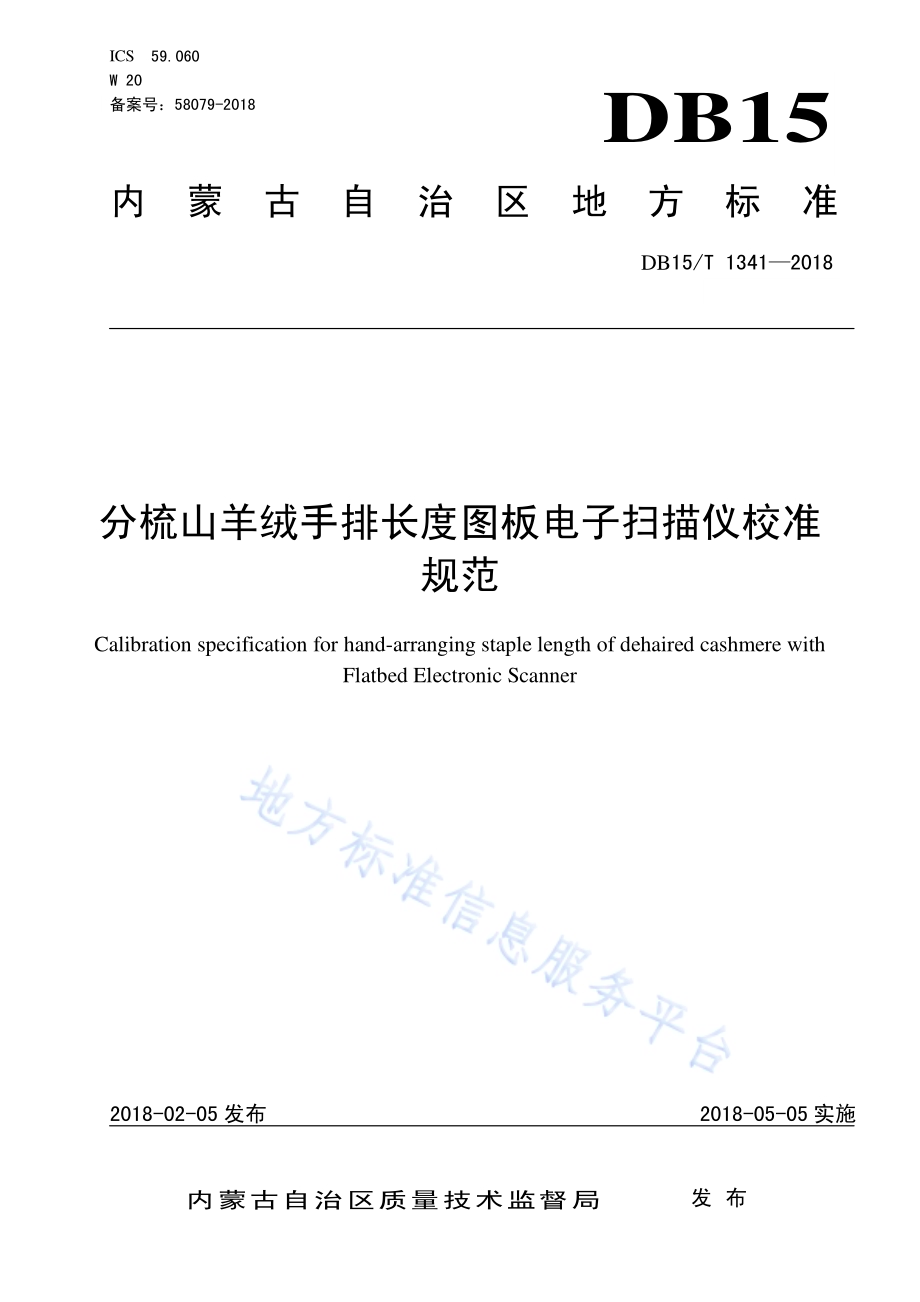

ICS 59.060 W 20 备案号：58079-2018 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1341 2018 分梳山羊 绒手排长 度图板电 子扫描仪 校准规范 Calibration specification for hand-arranging staple length of dehaired cashmere with Flatbed Electronic Scanner 2018-02-05 发布 2018-05-05 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1341 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由内 蒙古 自治 区纤 维检验 局提 出。本标准 由内 蒙古 自治 区 纤 维标准 化技 术委 员会(SAM/TC16)归口。本标准 起草 单位：内 蒙古 自治区 纤维 检验 局，国家 毛绒质 量监 督检 验中 心。本标准 主要 起草 人：王莉、吕晓 红、王海 波、姚苗 苗、邱 瑞卿、曹 渭芳、田 文亮、徐绚 绚。DB15/T 1341 2018 1 分梳山羊 绒手排 长度图板 电子扫 描仪校准 规范 1 范围 本标准 规定 了使 用校 准板 校准分 梳山 羊绒 手排 长度 图板电 子扫 描仪 的校 准方 法。本 标准 适用 于分 梳山 羊绒 手排长 度图 板电 子扫 描仪 的校准。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 6529 纺织 品 调湿 和 试验用 标准 大气 GB 18267 山羊 绒 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 平均长 度 mean length 根据系 统设 置和 测量 的要 求，计 算开 始位 置与 测量 间距的 像素 比例，使 用计 算机图 像技 术算 出所 有纤维长 度的 像素，然 后根 据像素 与长 度的 比例 得出 实际长 度。实际 长度 的平 均值即 为平 均长 度。3.2 短绒率 short fibre content 在已经 测量出 的每 条羊绒 的长度 中找到 长度 为15 mm 的横坐 标，此 横坐 标到终 点的长 度占整 体样 品宽度（即分 布图 底边 长度）的百 分 数。3.3 分布图 底边 长度 bottom length of distributed graph 手排长度 图板 电子 扫 描仪 扫描的 分布 图底 边长 度，数值为25 cm 1 cm。3.4 最长纤 维长 度 length of longest fibre 分布图 上测 量出 的每 条长 度中最 长 的 长度。DB15/T 1341 2018 2 3.5 中 间点 长度 intermediate length 分布图 底边 二分 之 一 横坐 标 处对 应的 纤维 长度。3.6 有效长 度 effective length 采用几 何算 法 计 算，具体 计算方 法见附录 A。4 仪器和 器具 4.1 分梳山 羊绒 手排 长度 图板 电子扫 描仪 电子扫 描仪 的结 构见 附录B。4.2 分梳山 羊绒 手排 长度 图板 电子扫 描仪 校准 板 4.2.1 规格 校准板 有如 下四种 规 格：a)75 mm；b)40 mm；c)30 mm；d)20 mm。4.2.2 要求 校准板 版面 平整，无 变形，无破 损。4.3 手排长 度标 准绒 板 4.3.1 规格 标准绒 板规 格要 求如 下：a)尺寸 为35 cm 26 cm；b)板面为 黑色 针织 立绒 布（聚酯纤 维，克 重150 g/m2250 g/m2）。4.3.2 要求 板面干 净，绒毛 完好。5 校准条件 5.1 校准应 在GB/T 6529 规 定 的标准 大气（温 度 为 20 2，相 对湿 度 为65%RH4%RH）下 进行。5.2 校准前，被 校准 仪器 和校 准板 应 至少 在标 准大 气条 件下分别 放置 24 h 和3 h。DB15/T 1341 2018 3 6 校准 6.1 校准方 法 6.1.1 外观 通过目 力观 察确 定工 作台 水平、无杂 质等 没有 影响 校准计 量特 性的 因素 后再 进行校 准。6.1.2 仪器工 作状 态 目力观 察和 手动 试验。6.1.3 校准板 标记 的长 度和 长度 差 用钢直 尺或游 标卡 尺测量。应分 别在每 个校 准板选 取至少 3 条 纵向标 记线 测 量其长 度，横 向测 量其底边 长 度250 mm，每条 标记 线 至少 测 量3 次，取3 次测 得值 的平 均值 作为 测量结 果。标记 长度 差为测量结 果的 最大 值与 最小 值之差。6.1.4 将四种 规格 校准 板依 次放 在标准 绒板 上，置 于电 子 扫描仪 工作 台上。分别 使 用起点 线、终 点线、上水平 线、下水 平线 选择 测量范 围，然后 点击 开始 检测，得到 检测 结果。6.1.5 检测结 果与 校准 板给 定值 不一致 的，调整 电子 扫描 仪相机 参数 及取 样参 数，使仪器 测得 的平 均长度值 与校 准板 的给 定值 的绝对 差值 不超 过0.5 mm。6.2 示值变 动性 在相同 条件 下，将平 均值 为 30 mm 的 校准 板重 复测 量 5 次 并读 数。示值 变动 性以测 得值 的最 大值 与最小值 之差 确定。示 值误 差的 不 确定 度见 附 录C。7 校准结 果的 表述 经校准 的手 排图 板扫 描仪 出具校准 证书，内容 见附 录 D。8 复校时 间间 隔 复校时 间间 隔可 由用 户根 据使用 情况 自主 决定，一 般不超 过 1 年。DB15/T 1341 2018 4 A A 附 录 A（资料 性附 录）有效长 度附图 按照规 定的 方法 排出的 纤 维长度 分布 图中，最长 纤 维中点M1 水 平线与 分布 图 曲线交 点J1 纤维长 度对应的底边点A，底边起始点O 到A 的四分之一点C 垂 直 线 与 分 布 图 曲 线 交 点L1 纤维长度，CL1 长度的中点M2水 平 线 与 分 布 图 曲 线 交 点J2 纤 维 长 度 对 应 的 底 边 点B,底边起始点O 到B 的四分之一点D 垂直线与分布图曲线交 点L2，DL2 纤维 长度 为有效 长度。图A.1 有效长 度示 意图 DB15/T 1341 2018 5 B B 附 录 B（资料 性附 录）分梳山 羊绒 手排 长度 图板 电子扫 描仪 B.1 原理 利用CCD 摄像 头采集 标准 绒 板上的 山羊绒 纤维 长度分 布 图像，根据 图像 中 无纤 维 区域 取出基 础点 像素（空 白处 像素），使用 图像差 异算 法计 算出 被纤维 覆盖 的区 域。手动 标注 起始点 位置，获 取图像底边像素长 度，然 后输 入 对 应 的毫米 数，计 算出 像素 与 毫米之 间的 比例。利用 计 算机计 算出 所有 纤维 的长 度像素，得出 实际 长度，最 后 给出 平均 长度、中 间长 度、有 效长 度、短绒 率、长度变 异系 数 等 检测 结 果。B.2 电子扫 描仪 B.2.1 电子扫 描仪 带有 如下 装置：a)图像采 集系 统，采集 样本 数字图 像；b)自动测 量系 统，利用 计算 机测绘 技术 测量 出数 字图 像的原 始数 据；c)智能计算 系 统，通过 内置 在系统 中的 GB 18267 规定 的计算 公式 和判 定标 准，智能计 算和 判 定出检测 结果。B.2.2 图B.1 给出 了电 子扫 描仪 的3 个结 构视 图。图B.1 a）为主机 立体 图，b）为局 部 立体图，c）为主机主视 图。a）主 机立 体图 DB15/T 1341 2018 6 b）局 部立 体图 c）主 机主 视图 说明：1 操作 箱上 挡板；2 操作 箱 前挡板；3 操作 箱侧 挡板；4 照明 设备；5 微调 托盘；6 样品 放 置平台；7 计算 机主 机箱；8 水平 四方 向滑 杆；9 摄像 头调 节装 置 10 调节 滑杆 11工 业摄 像机 12 工 业摄 像头 13 USB 接口 14电 源 开关 15 电 源接 口 16固 定装 置 图B.1 分梳山 羊绒 手排 长度 图板 电子扫 描仪 C DB15/T 1341 2018 7 附 录 C（资料 性附 录）分梳山 羊绒 手排 长度 图板 电子扫 描仪 示值 误差 的测 量不确 定度 C.1 不确定 度分 量的 分析 与评 定 C.1.1 根据电 子扫 描仪 的使 用方 法测量 校准 板的 平均 长度，其测量 结果 复现 性的 不确 定度属 于A 类标 准不确定 度。两名 同等 测量 水平的 检验 员在 使用 同一 台电子 扫描 仪分 别独 立测 量同一 校准 板5 次，具 体 数据见表C.1。表C.1 平均长 度测 量结 果 单位为 毫米 人员 测得值 1 2 3 4 5 1 30.01 30.00 30.02 29.91 28.45 2 28.72 29.80 30.58 30.03 30.01 取测量10 次 的总 平均 值作 为测量 结果，平 均值 按公式（C.1）计算：112 97 5niix x.mmn.(C.1)式中：n 测 量次 数，单位 为次，=1 0 n。C.1.2 平均长 度测 量结 果的 复现 性引入 的标 准不 确定 度Au 由于平 均长度 测量 结果是 由10 次 测量 结果的 算术 平 均值给 出，采 用贝 塞尔公 式计算 出平均 长度 测量结果 的复 现性 引入 的标 准不确 定度Au，按 公式（C.2）计算：21102 0 5 91nAiiu(x x).n(n).(C.2)C.1.3 电子扫 描仪 校准 板的 校准 结果 引 入的 标准 不确 定度Bu C.1.3.1 电子扫 描仪 校准 板的 校准 结果引 入的 标准 不确 定度 属于B 类标 准不 确定 度。校 准板给 出标 称 值为75 mm，并说 明按 包含 因 子k=2，给 出的 扩展 不确 定 度u=0.1 mm。C.1.3.2 电子扫 描仪 校准 板的 标准 不确定 度Bu，按公式（C.3）计算：0500.0 2 1.0 Bu.(C.3)DB15/T 1341 2018 8 C.2 合成不 确定 度 Au 与Bu 彼此 互相 独立，合 成不 确定度Cu 按公式（C.4）计 算：2202 1 2C A Bu u u.(C.4)C.3 扩展不 确定 度 设置信 概率p=95%，k=2,根据公 式（C.5）扩 展不 确 定度为:04 2CU u k.(C.5)C.4 不确定 度报 告 对平均 长度 的测 量结 果L=29.75 mm，其测 定结 果的 扩 展不确 定度U=0.42 mm，k=2。DB15/T 1341 2018 9 C 附 录 D（资料 性附 录）校准证 书内 容 D.1 校准证 书编号。D.2 校准所 用计 量基 准或 计量 标准信 息：计量基 准或 计量 标准 名称；测量范 围；不确定 度/准确 度等 级/最 大允许 误差；校准证 书有 效期。D.3 校准条 件：环境条 件包 括温 度、相对 湿度等；校准地 点。D.4 校准项 目及 校准 结果。_
