轨道交通联网收费系统技术要求 第9部分 技术指标体系DB11／T 1164.9-2017.pdf

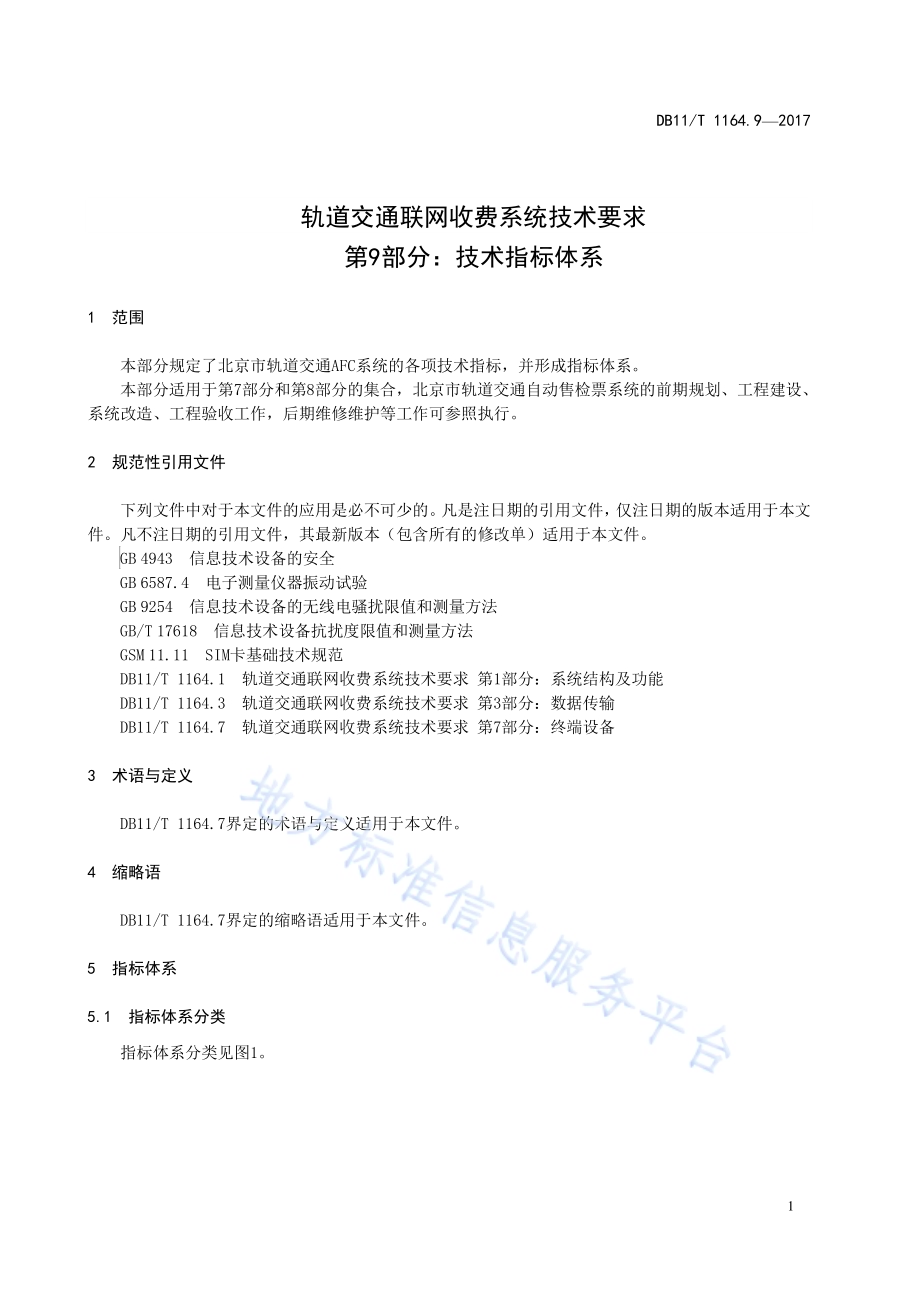

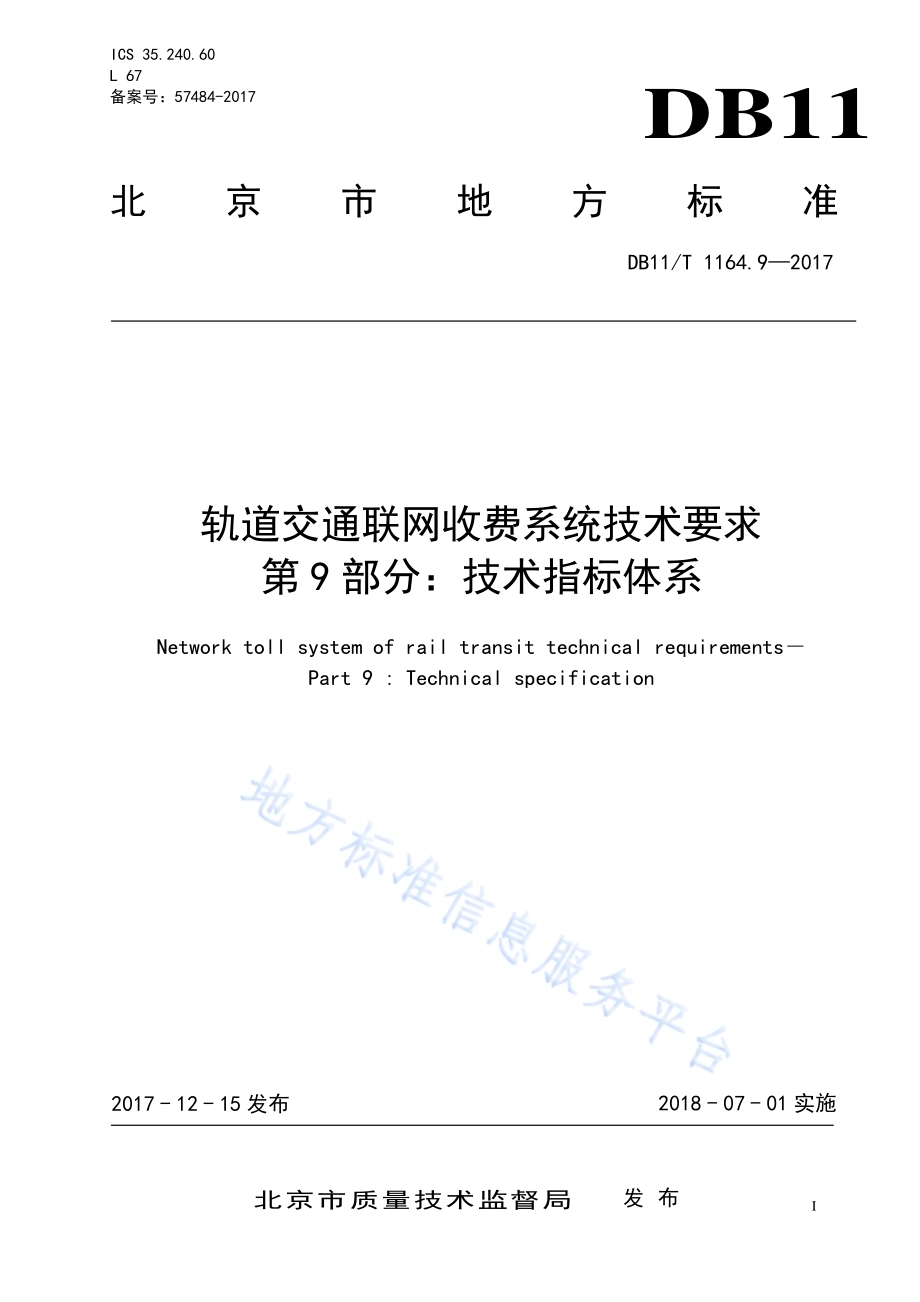

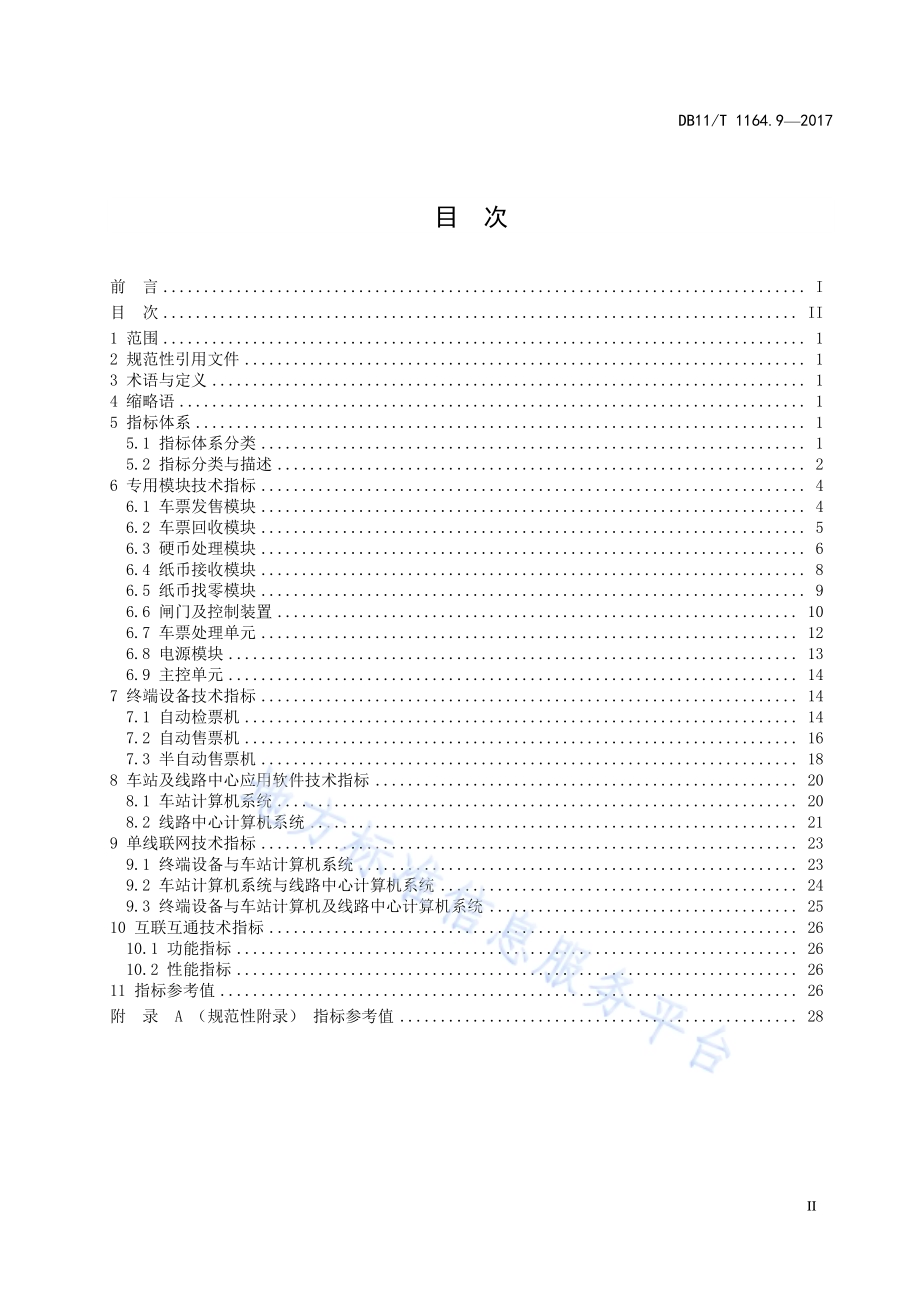

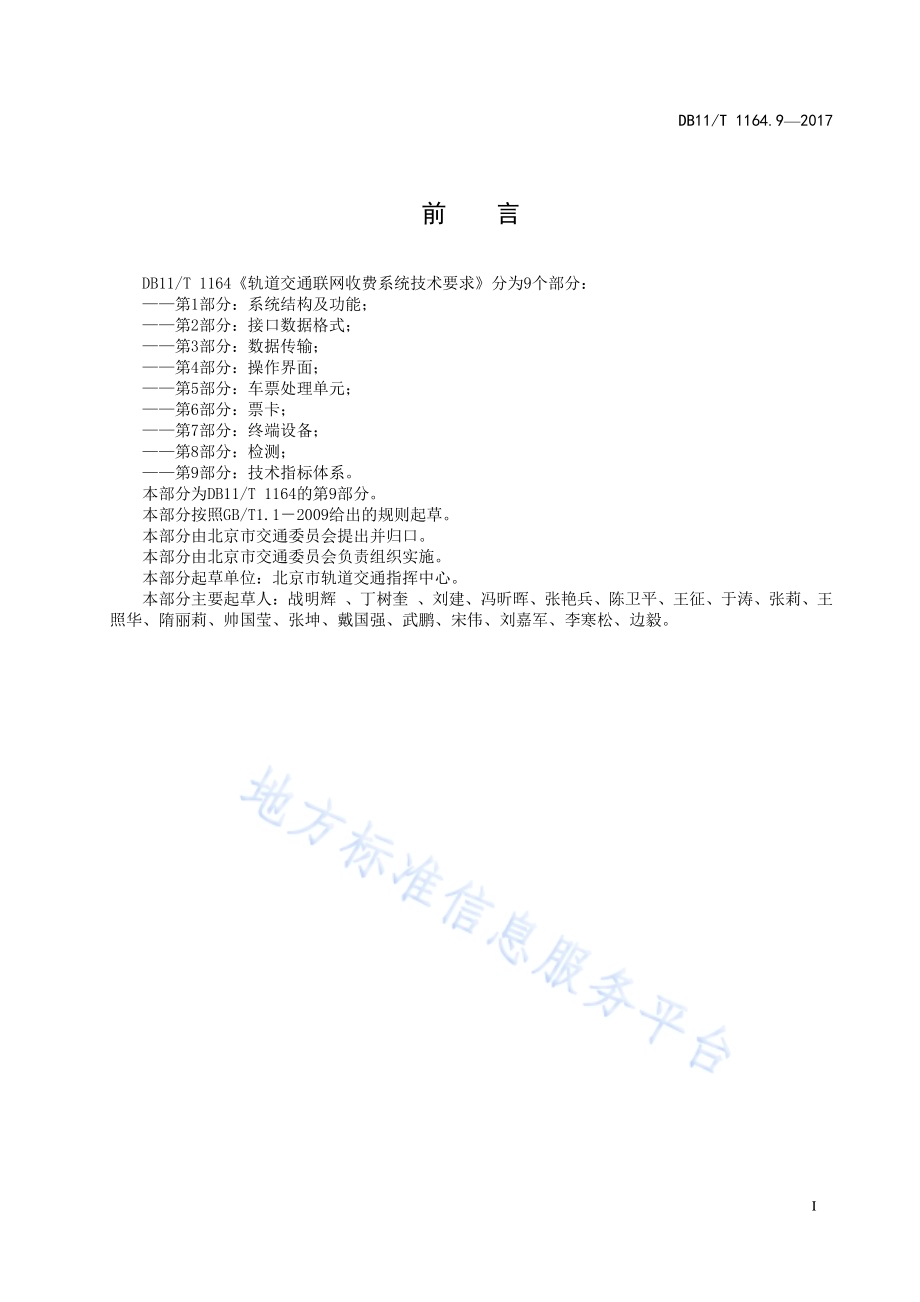

DB11/T 1164.9 2017 I ICS 35.240.60 L 67 备案号：57484-2017 DB11 北京市地方标准 DB11/T 1164.9 2017 2017-12-15 发布 2018-07-01 实施 轨道交通 联网收费 系统技术 要求 第9 部分：技术指 标体系 Network toll system of rail transit technical requirements Part 9:Technical specification 北 京 市 质 量 技 术 监 督 局 发布 DB11/T 1164.9 2017 I 前 言 DB11/T 1164轨道交通联网收费系统技术要求分为9个部分：第1部分：系统结构及功能；第2部分：接口数据格式；第3部分：数据传输；第4部分：操作界面；第5部分：车票处理单元；第6部分：票卡；第7部分：终端设备；第8部分：检测；第9部分：技术指标体系。本部分为DB11/T 1164的第9部分。本部分按照GB/T1.12009给出的规则起草。本部分由北京市交通委员会提出并归口。本部分由北京市交通委员会负责组织实施。本部分起草单位：北京市轨道交通指挥中心。本部分主要起草人：战明辉、丁树奎、刘建、冯昕晖、张艳兵、陈卫平、王征、于涛、张莉、王照华、隋丽莉、帅国莹、张坤、戴国强、武鹏、宋伟、刘嘉军、李寒松、边毅。DB11/T 1164.9 2017 II 目 次 前 言.I 目 次.II 1 范围.1 2 规范性引用文件.1 3 术语与定义.1 4 缩略语.1 5 指标体系.1 5.1 指标体系分类.1 5.2 指标分类与描述.2 6 专用模块技术指标.4 6.1 车票发售模块.4 6.2 车票回收模块.5 6.3 硬币处理模块.6 6.4 纸币接收模块.8 6.5 纸币找零模块.9 6.6 闸门及控制装置.10 6.7 车票处理单元.12 6.8 电源模块.13 6.9 主控单元.14 7 终端设备技术指标.14 7.1 自动检票机.14 7.2 自动售票机.16 7.3 半自动售票机.18 8 车站及线路中心应用软件技术指标.20 8.1 车站计算机系统.20 8.2 线路中心计算机系统.21 9 单线联网技术指标.23 9.1 终端设备与车站计算机系统.23 9.2 车站计算机系统与线路中心计算机系统.24 9.3 终端设备与车站计算机及线路中心计算机系统.25 10 互联互通技术指标.26 10.1 功能指标.26 10.2 性能指标.26 11 指标参考值.26 附 录 A（规范性附录）指标参考值.28 DB11/T 1164.9 2017 1 轨道 交通联网 收费系 统技术要 求 第9 部 分：技 术指标 体系 1 范围 本部分规定了北京市轨道交通AFC系统的各项技术指标，并形成指标体系。本部分适用于第7部分和第8部分的集合，北京市轨道交通自动售检票系统的前期规划、工程建设、系统改造、工程验收工作，后期维修维护等工作可参照执行。2 规范性 引用 文件 下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包含所有的修改单）适用于本文件。GB 4943 信息技术设备的安全 GB 6587.4 电子测量仪器振动试验 GB 9254 信息技术设备的无线电骚扰限值和测量方法 GB/T 17618 信息技术设备抗扰度限值和测量方法 GSM 11.11 SIM卡基础技术规范 DB11/T 1164.1 轨道交通联网收费系统技术要求 第1部分：系统结构及功能 DB11/T 1164.3 轨道交通联网收费系统技术要求 第3部分：数据传输 DB11/T 1164.7 轨道交通联网收费系统技术要求 第7部分：终端设备 3 术语 与 定义 DB11/T 1164.7界定的术语与定义适用于本文件。4 缩略语 DB11/T 1164.7界定的缩略语适用于本文件。5 指标体 系 5.1 指标体 系分类 指标体系分类见图1。DB11/T 1164.9 2017 2 北京市轨道交通联网收费系统指标体系终端 设备技术 指标自动检票机自动售票机半自动售票机专用 模块技 术指标车票发售模块车票回收模块硬币处理模块纸币接收模块纸币找零模块闸门及控制装置车票处理单元电源模块主控单元车站 及线 路中心 应用 软件技 术指 标车站计算机系统线路中心计算机系统单线 联网技术 指标终端设备与车站计算机系统车站计算机系统与线路中心计算机系统终端设备与车站计算机及线路中心计算机系统基础指标功能指标性能指标功能指标性能指标功能指标性能指标基础指标功能指标性能指标 图1 指标体 系分类 5.2 指标分 类与 描述 5.2.1 基础 指标 基础指标应符合DB11/T 1164.7中对车站终端设备和专用模块的设计及质量相关要求，要求如下：a)外观和基本硬件结构应包含车站终端设备和专用模块的表面工艺、安装与焊接、防腐措施、设计要求、材料、说明文字、符号、标志的要求；b)电气性能应包含车站终端设备和专用模块的抗电强度、绝缘电阻、接触电流、接地阻抗、电源适应性的要求；c)机械环境应包含车站终端设备和专用模块的振动、冲击的要求；d)噪音应包含车站终端设备和专用模块的噪声要求；e)温度及相对湿度应包含车站终端设备和专用模块的工作环境温度及湿度、存储环境温度及湿度的要求；f)可靠性应包含车站终端设备和专用模块的平均无故障次数的要求；g)可维护性应包含车站终端设备的模块更换时间、专用模块的平均故障修复时间的要求；h)电磁兼容及安全性应包含车站终端设备和专用模块的无线电骚扰、电磁敏感度、安全性的要求。5.2.2 功能 指标 功能指标应符合DB11/T 1164.1、DB11/T 1164.7中对各层系统、车站终端设备和关键模块的功能设计、完成质量相关要求，要求如下：a)功能性度量：1)功能性度量指明一组属性，这组属性用来明确评估软硬件产品正确实现功能的程度，通过功能实现的覆盖率实现度量；2)功能实现的覆盖率是对不正确实现或遗漏的功能进行计数，并与需求中的描述相比较；3)功能实现的覆盖率公式：X=(1-A/B)100%，其中A为检测不正确实现或遗漏的功能数，B为需求中描述的功能数。DB11/T 1164.9 2017 3 b)准确性度量：1)准确性度量指明一组属性，这组属性用来评估系统软硬件产品达到正确结果或商定结果的能力，通过计算的准确性实现度量；2)计算的准确性是对已经实现准确性需求的功能进行计数，并与有特定准确性需求的功能数相比较；3)计算的准确性公式：X=(A/B)100%，其中A 为评价中已证实实现准确性需求的功能数，B为需求中需要实现特定准确性需求的功能数。c)互操作性度量：1)互操作性度量指明一组属性，这组属性用来评估系统软硬件产品与指定系统之间交互的能力，通过接口一致性实现度量；2)接口一致性是按照需求中已经正确实现的接口协议进行计数，并与需求中要实现的接口协议数相比较；3)接口一致性公式：X=(A/B)100%，其中 A 为正确实现的接口协议数，B 为需求中要求实现的接口协议数。d)安全保密性度量：1)安全保密性度量指明一组属性，这组属性用来评估系统软硬件产品抵御非法访问系统或数据的能力，通过数据加密率实现度量；2)数据加密率是按照需求的要求已经实现的可以加密/解密的数据项的数量进行计数，并与需求中要求实现的加密/解密的数据项的数量相比较；3)数据加密率公式：X=(A/B)100%，其中 A 为已实现的可以加密/解密的数据项的数量，B为需求中要求加密/解密的数据项的数量。e)成熟性度量：1)成熟性度量指明用于评估系统软硬件成熟度的一组属性，通过测试充分性实现度量；2)测试充分性是对计划测试的用例进行计数，并与为获得充分测试覆盖率而要求的测试用例数相比较；3)测试充分性公式：X=(A/B)100%，其中 A 为在测试计划中涉及并在评审中证实的测试用例数量，B为要求的测试用例数量。5.2.3 性能 指标 性能指标应符合DB11/T 1164.7中对各层系统、车站终端设备、专用模块的处理性能提出的相关要求，要求如下：a)与响应时间相关的性能指标项应主要包括设备模块、终端设备、SC 系统、LC 系统以及联网系统与时间相关的性能指标。其中响应时间为完成一项任务所花费的时间，平均响应时间就并发任务及系统运算来说，为一个特定计算机系统负载中，从发出请求到请求完成为止，用户经历的平均等待时间，最坏情况下的响应时间为实现某项功能所需的绝对时间极限值；b)与吞吐量相关的性能指标项应主要包括设备模块、终端设备、SC 系统、LC 系统以及联网系统与速度相关的性能指标。其中吞吐量为系统的处理能力，即有多少任务能在给定的时间周期内成功完成，平均吞吐量为在一个设定的单位时间内系统能处理的并发任务平均数，最坏吞吐量比率为系统的并发任务数量和处理数量，即吞吐量的绝对限度；c)与资源使用率相关的性能指标项应主要包括设备模块、终端设备、SC 系统、LC 系统以及联网系统与CPU、内存、磁盘 I/O、网络I/O相关的性能指标。其中资源使用率常见的有CPU 占用率、内存使用率、磁盘 I/O 使用率、网络I/O使用率；DB11/T 1164.9 2017 4 d)与并发用户数相关的性能指标项主要包括终端设备、SC 系统、LC 系统以及联网系统与并发数、连接数相关的性能指标。其中并发用户数用来度量服务器并发容量和同步协调能力。在客户端指一批用户同时执行一个操作。并发数反映了软件系统的并发处理能力；e)与可靠性相关的性能指标项应主要包括设备模块、终端设备、SC 系统、LC 系统以及联网系统与MCBF相关的性能指标。其中可靠性为平均无故障周期，即元件、产品、系统在一定时间内、一定条件下无故障地执行指定功能的能力或可能性。MCBF=总使用次数（C）/总故障次数（F）。6 专用模 块技 术指 标 6.1 车票发 售模 块 6.1.1 基础 指标 车票发售模块基础指标见表1。表 1 车票 发售 模块 基础 指 标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 票箱状态要求 储票箱空 储票箱开始提示票箱空的阀值 3 储票箱将空 储票箱开始提示票箱将空的阈值 4 废票箱满 废票箱开始提示票箱满的阈值 5 废票箱将满 废票箱开始提示票箱将满的阀值 6 电气性能 电源适应性 电源能正常工作的电压范围 7 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 8 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 9 噪声标准 声功率等级 给定声功率与参考声功率之比以 10 为底的对数乘以 10，以分贝计 10 机械环境要求 振动 材料抵抗振动负荷作用的能力 11 冲击 材料抵抗冲击负荷作用的能力 12 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 13 工作环境湿度 设备工作时的环境湿度 14 存储温度 设备存储时的温度 15 存储湿度 设备存储时的湿度 16 可靠性 MCBF 运行设备两次关联故障之间的动作次数平均无故障次数 17 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 18 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 车票发售模块指标项及参考值见附录A中表A.1。DB11/T 1164.9 2017 5 6.1.2 功能 指标 6.1.2.1 功能性度量应按X=(1-A/B)100%计算，其中A 为受检模块错误实现和未实现 DB11/T 1164.7中车票发售模块规定功能的数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7中车票发售模块规定的功能总数量或用户需求所涉及的功能总数量。6.1.2.2 互操作性度量应按X=(A/B)100%计算，其中A为受检模块正确实现DB11/T 1164.7 中车票发售模块和主控单元接口的时序数量，B为DB11/T 1164.7中车票发售模块和主控单元接口的时序总数量。6.1.3 性能 指标 车票发售模块性能指标见表2。表 2 车票 发售 模块 性能 指 标 序号 指标类别 指标名称 指标定义 1 票箱总容量 储票箱总容量 每个储票箱至少可容纳的车票数量 2 废票箱总容量 每个废票箱至少可容纳的车票数量 3 票卡发售要求 车票发售处理速度（不考虑读写处理时间）乘客点击购买确定后，票卡从票箱发出到出票口的时间 4 储票箱数量要求 储票箱数量 每个车票发售模块至少可容纳的储票箱数量 6.2 车票回 收模 块 6.2.1 基础 指标 车票回收模块基础指标见表3。表 3 车票 回收 模块 基础 指 标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 票箱状态要求 储票箱满 储票箱开始提示票箱满的阈值 3 储票箱将满 储票箱开始提示票箱将满的阈值 4 废票箱满 废票箱开始提示票箱满的阈值 5 废票箱将满 废票箱开始提示票箱将满的阈值 6 电气性能 电源适应性 电源能正常工作的电压范围 7 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 8 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 9 噪声标准 声功率等级 给定声功率与参考声功率之比以 10 为底的对数乘以 10，以分贝计 10 机械环境要求 振动 材料抵抗振动负荷作用的能力 11 冲击 材料抵抗冲击负荷作用的能力 DB11/T 1164.9 2017 6 表 4 车票 回 收 模块 基础 指 标（续）续号 指标类别 指标名称 指标定义 12 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 13 工作环境湿度 设备工作时的环境湿度 14 存储温度 设备存储时的温度 15 存储湿度 设备存储时的湿度 16 可靠性 MCBF 平均无故障次数，指运行设备两次关联故障之间的动作次数 17 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 18 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 车票回收模块指标项及参考值见附录A 中表A.2。6.2.2 功能 指标 6.2.2.1功能性度量应按X=(1-A/B)100%计算，其中 A 为受检模块错误实现和未实现 DB11/T 1164.7车票回收模块规定功能的数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7车票回收模块规定的功能总数量或用户需求所涉及的功能总数量。6.2.2.2互操作性度量应按 X=(A/B)100%计算，其中 A为受检模块正确实现DB11/T 1164.7 车票回收模块和主控单元接口的时序数量，B为DB11/T 1164.7车票回收模块和主控单元接口的时序总数量。6.2.3 性能 指标 车票回收模块性能指标见表4。表 5 车票 回收 模块 性能 指 标 序号 指标类别 指标名称 指标定义 1 票箱总容量 储票箱总容量 每个储票箱至少可容纳的车票数量 2 废票箱总容量 每个废票箱至少可容纳的车票数量 3 票卡回收要求 票卡回收处理速度（不考虑读写处理时间）票卡不进行读写处理的情况下，从入票口到票箱的时间 4 储票箱数量要求 储票箱数量 每个车票回收模块至少可容纳的储票箱数量 6.3 硬币处 理模 块 6.3.1 基础 指标 硬币处理模块基础指标见表5。DB11/T 1164.9 2017 7 表 6 硬币 处理 模块 基础 指 标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 电气性能 电源适应性 电源能正常工作的电压范围 3 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 4 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 5 噪声标准 声功率等级 给定声功率与参考声功率之比以10 为底的对数乘以 10，以分贝计 6 机械环境要求 振动 材料抵抗振动负荷作用的能力 7 冲击 材料抵抗冲击负荷作用的能力 8 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 9 工作环境湿度 设备工作时的环境湿度 10 存储温度 设备存储时的温度 11 存储湿度 设备存储时的湿度 12 可靠性 MCBF 平均无故障次数，指运行设备两次关联故障之间的动作次数 13 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 14 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 硬币处理模块指标项及参考值见附录A 中表A.3。6.3.2 功能 指标 功能性度量应按X=(1-A/B)100%计算，其中A为受检模块错误实现和未实现DB11/T 1164.7硬币处理模块规定功能的数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7硬币处理模块规定的功能总数量或用户需求所涉及的功能总数量。6.3.3 性能 指标 硬币处理模块性能指标见表6。表 7 硬币 处理 模块 性能 指 标 序号 指标类别 指标名称 指标定义 1 找零器数量 主找零器数量 每个设备内至少可容纳的主找零器数量 2 缓存找零器数量 每个设备内至少可容纳的缓存找零器数量 3 找零器容量 主找零器容量 每个主找零器至少可容纳的硬币数量 4 缓存找零器容量 每个缓存找零器至少可容纳的硬币数量 5 找零器寿命 主找零器寿命 主找零器正常工作无故障找零的硬币数量 DB11/T 1164.9 2017 8 表 8 硬币 处理 模块 性能 指 标（续）序号 指标类别 指标名称 指标定义 6 找零器寿命 缓存找零器寿命 缓存找零器正常工作无故障找零的硬币数量 7 硬币识别器寿命 硬币识别器正常工作无故障识别的硬币数量 8 硬币暂存器要求 暂存器数量 每个设备内至少可容纳的硬币暂存器的数量 9 暂存器容量 每个硬币暂存器至少可容纳的硬币数量 10 硬币接收性能 假币拒收率 对假币的拒绝接收率 11 真币接收率 对真币的接收率 12 识别能力 可接收的流通硬币种类 13 单枚识别时间 设备从接收硬币到可接收下一枚硬币的间隔时间 14 硬币回收性能 主找零器找零速度 主找零器硬币找零时，设备每分钟找零的硬币数量 15 主找零器清空率 主找零器硬币钱箱能够完全清空的概率 16 缓存找零器找零速度 缓存找零器硬币找零时，设备每分钟找零的硬币数量 17 缓存找零器清空率 缓存找零器硬币钱箱能够完全清空的概率 6.4 纸币接 收模 块 6.4.1 基础 指标 纸币接收模块基础指标见表7。表 9 纸币 接收 模块 基础 指 标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 电气性能 电源适应性 电源能正常工作的电压范围 3 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 4 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 5 噪声标准 声功率等级 给定声功率与参考声功率之比以 10 为底的对数乘以 10，以分贝计 6 机械环境要求 振动 材料抵抗振动负荷作用的能力 7 冲击 材料抵抗冲击负荷作用的能力 8 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 9 工作环境湿度 设备工作时的环境湿度 10 存储温度 设备存储时的温度 11 存储湿度 设备存储时的湿度 12 可靠性 MCBF 平均无故障次数，指运行设备两次关联故障之间的动作次数 13 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 14 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 DB11/T 1164.9 2017 9 纸币接收模块指标项及参考值见附录A 中表A.4。6.4.2 功能 指标 6.4.2.1功能性度量应按X=(1-A/B)100%计算，其中A 为受检模块错误实现和未实现 DB11/T 1164.7纸币接收模块规定功能的数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7纸币接收模块规定的功能总数量或用户需求所涉及的功能总数量。6.4.2.2互操作性度量应按X=(A/B)100%计算，其中A为受检模块正确实现DB11/T 1164.7 纸币接收模块和主控单元接口的时序数量，B为DB11/T 1164.7纸币接收模块和主控单元接口的时序总数量。6.4.3 性能指标 纸币接收模块性能指标见表8。表 10 纸币 接收 模块 性能 指标 6.5 纸币找 零模 块 6.5.1 基础 指标 纸币找零模块基础指标见表9。表 11 纸币 找零 模块 基础 指标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 电气性能 电源适应性 电源能正常工作的电压范围 3 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 4 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 5 噪声标准 声功率等级 给定声功率与参考声功率之比以10为底的对数乘以10，以分贝计 6 机械环境要求 振动 材料抵抗振动负荷作用的能力 7 冲击 材料抵抗冲击负荷作用的能力 序号 指标类别 指标名称 指标定义 1 纸币钱箱要求 纸币钱箱容量 每个纸币钱箱至少可容纳的纸币数量 2 纸币接收性能 纸币暂存张数 每个纸币缓存机构至少可容纳的纸币数量 3 单张识别时间 设备从吸入纸币到可吸入下一张纸币的间隔时间 4 一次真钞接收率 对真币的接收率 5 假币拒收率 对假币的拒绝接收率 6 支持钞票种类 可接收的流通纸币种类 7 识别采样手段种类 设备支持的纸币识别技术手段种类 DB11/T 1164.9 2017 10 表 12 纸币 找零 模块 基础 指标（续）序号 指标类别 指标名称 指标定义 8 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 9 工作环境湿度 设备工作时的环境湿度 10 存储温度 设备存储时的温度 11 存储湿度 设备存储时的湿度 12 可靠性 MCBF 运行设备两次关联故障之间的动作次数 13 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 14 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 纸币找零模块指标项及参考值见附录A 中表A.5。6.5.2 功能 指标 功能性度量应按X=(1-A/B)100%计算，其中A为受检模块错误实现和未实现DB11/T 1164.7纸币找零模块规定的功能数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7纸币找零模块规定的功能总数量或用户需求所涉及的功能总数量。6.5.3 性能 指标 纸币找零模块性能指标见表10。表 13 纸币 找零 模块 性能 指标 序号 指标类别 指标名称 指标定义 1 找零钱箱要求 找零钱箱容量 每个纸币找零钱箱至少可容纳的纸币数量 2 找零钱箱数量 每个设备内至少可容纳的纸币找零钱箱数量 3 出钞性能 出钞速度 单位时间内纸币找零的数量 4 回收率 找零出钞时纸币被回收的概率 5 卡钞率 找零出钞时纸币卡钞的概率 6.6 闸门及 控制 装置 6.6.1 基础 指标 闸门及控制装置基础指标见表11。DB11/T 1164.9 2017 11 表 14 闸门 及控 制装 置基 础指标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 模块整体形状的尺寸大小 2 电气性能 抗电强度 在规定时间内，规定的直流电压(大于 48V)或交流电压下，材料性能不被破坏情况下，所能承受的最大电场强度 3 绝缘电阻 在规定的直流电压(大于 48V)或交流电压下，绝缘物的泄漏电流所对应的电阻 4 电源适应性 电源能正常工作的电压范围 5 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 6 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 7 噪声标准 声功率等级 给定声功率与参考声功率之比以 10 为底的对数乘以10，以分贝计 8 机械环境要求 振动 材料抵抗振动负荷作用的能力 9 机械环境要求 冲击 材料抵抗冲击负荷作用的能力 10 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 11 工作环境湿度 设备工作时的环境湿度 12 存储温度 设备存储时的温度 13 存储湿度 设备存储时的湿度 14 可靠性 MCBF 平均无故障次数，指运行设备两次关联故障之间的动作次数 15 可维护性 可维护性 在规定条件下，对设备进行维护，使设备恢复到能执行要求功能状态所需要的时间 16 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 闸门及控制装置指标项及参考值见附录A 中表A.6。6.6.2 功能 指标 6.6.2.1功能性度量应按X=(1-A/B)100%计算，其中A 为受检模块错误实现和未实现 DB11/T 1164.7闸门及控制装置规定功能的数量和或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.7闸门及控制装置规定的功能总数量或用户需求所涉及的功能总数量。6.6.2.2互操作性度量应按X=(A/B)100%计算，其中 A为受检模块正确实现DB11/T 1164.7 闸门及控制装置模块和主控单元接口的时序数量，B为DB11/T 1164.7 闸门及控制装置模块和主控单元接口的时序总数量。6.6.3 性能 指标 DB11/T 1164.9 2017 12 闸门及控制装置性能指标见表12。表 15 闸门 及控 制装 置性 能指标 序号 指标类别 指标名称 指标定义 1 闸门性能 标准通道运行时间 标准通道扇门打开的时间 2 宽通道运行时间 宽通道扇门打开的时间 3 传感器数量 用于通过检测的传感器数量 4 最大动态冲击力 扇门关闭时对人体的最大冲击力 5 锁死力 当扇门关闭时，若承受的冲击力超过一定限度，扇门应能自动开启 6.7 车票处 理单 元 6.7.1 基础 指标 TPU基础指标见表13。表 16 TPU 基础 指标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 TPU 外形尺寸、安装尺寸，天线外形尺寸、定位孔间距及大小；TPU 电源接插件形式，串口接插件形式，网口接口形式，USB接口形式，天线线缆与 TPU 接插件形式；SAM 卡插座数量及标识 2 电气指标 通讯速率 读写器天线与票卡之间的数据通讯速率 3 工作频率 读写器天线与票卡的通讯谐振频率 4 电磁兼容性 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 5 机械环境要求 振动 TPU 抵抗振动负荷作用的能力 6 冲击 TPU 抵抗冲击负荷作用的能力 7 运输 TPU 运输包装件跌落适应能力 8 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 9 工作环境湿度 设备工作时的环境湿度 10 存储温度 设备存储时的温度 11 存储湿度 设备存储时的湿度 12 可靠性 MTBF 平均无故障时间，指运行设备两次关联故障之间的时间间隔 13 寿命 寿命 从出厂开始到板卡器件自然损坏的年限和读写次数 车票处理单元（TPU）指标项及参考值见附录A 中表A.7。6.7.2 功能 指标 6.7.2.1 功能指标定义和度量公式见5.2.2。DB11/T 1164.9 2017 13 6.7.2.2 功能性度量应按X=(1-A/B)100%计算，其中A 为受检模块错误实现和未实现 DB11/T 1164.1 读写器规定的功能数量和或错误实现和未实现用户需求所涉及功能数量和，B为 DB11/T 1164.1 读写器规定的功能总数量或用户需求所涉及的功能总数量。6.7.2.3 准确性度量应按X=(A/B)100%计算，其中A 为受检模块正确处理 DB11/T 1164.1 读写器规定的功能数量和或用户需求所涉及的功能数量和，B为DB11/T 1164.1 读写器规定的功能总数量或用户需求所涉及的功能总数量。6.7.2.4互操作性度量应按X=(A/B)100%计算，其中A为受检模块正确实现DB11/T 1164.3 与读写器相关的时序数量和，B为DB11/T 1164.3 与读写器相关的时序总数量。与车站终端设备相关的时序应包含 TPU启动时序、售票时序、补票时序、充值时序、查询票卡信息时序、退票退资时序、替换时序、激活时序、延期时序、挂失时序、抵消时序、进站时序、出站时序。6.7.2.5 安全保密性度量应按 X=(A/B)100%计算，其中 A为受检模块正确实现DB11/T 1164.3中与读写器相关的数据传输规定中加密相关的数据项数量，B 为DB11/T 1164.3中与读写器相关的数据传输规定中加密相关的数据项总数量。6.7.2.6 成熟性度量指标应通过 ACC票卡测试用例进行度量。6.7.3 性能 指标 TPU性能指标见表14。表 17 TPU 性能 指标 序号 指标类别 指标名称 指标定义 1 天线性能 IC 卡识别功能 符合 ISO1443A/B 标准，能够识别目前在用的所有一票通、一卡通票卡 2 天线线缆长度 天线线缆长度最少支持 2 米 3 天线读写距离 天线平面中心与票卡中心的距离 4 天线干扰 两个工作天线水平或垂直放置，天线间距为指定距离时天线支架的干扰 5 票卡处理性能 票卡读写时间 从读写器寻到卡开始到完成票卡读写操作的时间 6 防冲突 当多张卡同时出现在天线区域内时，读写器不进行业务处理 7 断点保护 当票卡写入不完整，票卡再次进入天线区域时读写器可以从断点处继续完成票卡写入 8 SAM 模块性能 SAM 卡支持类型 支持一票通 SAM 卡和一卡通SAM 卡的能力 9 SAM 模块速率 支持 ISO/IEC7816-3 的要求，对高速 SAM 卡的支持能力 10 数据存取性能 交易数据存取 读写器内交易数据的存储和读取能力 11 日志数据存取 读写器内日志数据的存储和读取能力 6.8 电源模 块 6.8.1 基础 指标 电源模块基础指标见表15。DB11/T 1164.9 2017 14 表 18 电源 基础 指标 序号 指标类别 指标名称 指标定义 1 电性能 额定电压输出端口 额定电压输出端口数量 2 电源线性调整率最大值 电源线性调整率最大值 3 电源负荷调整率最大值 电源负荷调整率最大值 4 电源有效性 电源有效性百分比 5 安全性 安全性 3C 标准 6 电磁兼容性 电磁兼容性 3C 标准 7 输出纹波及干扰 输出纹波及干扰 电源输出纹波及干扰 8 可靠性 可靠性 无故障运行次数 电源模块指标项及参考值见附录A 中表A.8。6.8.2 功能 指标 功能性度量应按X=(1-A/B)100%计算，其中A为受检模块错误实现和未实现DB11/T 1164.7电源模块规定的功能数量和，B为DB11/T 1164.7电源模块规定的功能总数量。6.9 主控单 元 6.9.1 基础 指标 主控单元ECU基础指标见表16。表 19 主控 单元ECU 基础 指标 指标类别 指标名称 指标定义 配置要求 预留接口数量 预留接口数量 主控单元（ECU）指标项及参考值见附录A 中表A.9。6.9.2 功能 指标 功能性度量应按X=(1-A/B)100%计算，其中A为受检模块错误实现和未实现DB11/T 1164.7主控单元规定的功能数量和，B为DB11/T 1164.7主控单元规定的功能总数量。7 终端设 备技 术指 标 7.1 自动检 票机 7.1.1 基础 指标 自动检票机基础指标见表17。DB11/T 1164.9 2017 15 表 20 自动 检票 机基 础指 标 序号 指标类别 指标名称 指标定义 1 结构要求 外观尺寸 设备整体形状的尺寸大小 2 功率 整机额定功率（不含加热模块）正常工作下整机最大功率 3 整机休眠功率（不含加热模块）设备休眠状态下功率 4 电气性能 抗电强度 在规定时间内，材料所能承受的最大电场强度 5 绝缘电阻 在规定的直流电压下，绝缘物泄漏电流对应的电阻 6 接触电流 当人体或动物接触一个或多个装置或设备的可触及零部件时，流过他们身体的电流 7 接地阻抗 设备接地所形成的电阻 8 电源适应性 电源能够正常工作的电压范围 9 电磁兼容性 无线电骚扰 在不影响设备或系统性能情况下，所能承受的最大干扰电平 10 电磁敏感度 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力 11 噪声标准 声功率等级 给定声功率与参考声功率之比以 10 为底的对数乘以10，以分贝计 12 防护等级 防尘 设备所能满足的特定降尘方式的等级 13 防水 设备所能满足的特定滴水方式的等级 14 机械环境要求 振动 材料抵抗振动负荷作用的能力 15 冲击 材料抵抗冲击负荷作用的能力 16 温度及相对湿度要求 工作环境温度 设备工作时的环境温度 17 工作环境湿度 设备工作时的环境湿度 18 存储温度 设备存储时的温度 19 存储湿度 设备存储时的湿度 20 可靠性 MCBF 运行设备两次关联故障之间的交易次数 21 可维护性 可维护性 规定条件下，对设备进行维护（包括对模块的更换），使设备恢复到能执行要求功能状态的能力 22 安全性 安全性 避免设备和操作维护人员处于潜在危险或不稳定状态的能力 自动检票机指标项及参考值见附录A 中表A.10。7.1.2 功能 指标 7.1.2.1 功能指标定义和度量公式见5.2.2。7.1.2.2 功能性度量应按X=(1-A/B)100%计算，其中A为受检设备错误实现和未实现 DB11/T 1164.1自动检票机规定的功能数量和，或错误实现和未实现用户需求所涉及功能数量和，B为DB11/T 1164.1自动检票机规定的功能总数量或用户需求所涉及的功能总数量。DB11/T 1164.9 2017 16 7.1.2.3准确性度量应按X=(A/B)100%计算，其中A 为受检设备正确处理 DB11/T 1164.1 自动检票机规定的功能数量和，或用户需求所涉及的功能数量和，B为 DB11/T 1164.1自动检票机规定的功能总数量或用户需求所涉及的功能总数量。7.1.2.4互操作性度量应按 X=(A/B)100%计算，其中A为受检设备正确实现DB11/T 1164.3 中车站终端设备相关的时序数量，B为 DB11/T 1164.3中车站终端设备相关的时序总数量。与 SC 相关的时序应包含 SC-SLE建立连接时序、参数和软件同步时序、SLE运营开始时序、SLE运营结束时序、SC-SLE运营模式改变时序、调试文件上传，与TPU相关的时序应包含 TPU启动、进站、出站。7.1.2.5安全保密性度量应按 X=(A/B)100%计算，其中A 为受检设备正确实现DB11/T 1164.3中车站终端设备相关的数据传输规定中加密相关的数据项数量，B为DB11/T 1164.3中车站终端设备相关的数据传输规定中加密相关数据项总数量。涉及安全保密性数据项的功能应包含操作员登录请求、密码修改请求、操作员密码下发、导入导出外部媒体认证、票箱电子标签读写。7.1.2.6成熟性度量指标应通过车站终端设备用例进行度量。7.1.3 性能 指标 自动检票机性能指标见表18。表 21 自动 检票 机性 能指 标 序号 指标类别 指标名称 指标定义 1 通行率 储值卡通行率 使用储值卡时，单位时间内通过检票机的人数 2 单程票通行率 使用单程票时，单位时间内通过检票机的人数 3 车票回收通行率 单位时间内回收车票的张数 4 尾随距离 乘客尾随最小间距报警值 两名乘客顺序进出站时，检票机能产生报警的最小距离 5 乘客尾随最小关门距离 两名乘客顺序进出站时，检票机能够关门的最小距离 6 参数同步 设备
