建筑垃圾再生材料公路应用设计规范DB61／T 1175-2018.pdf

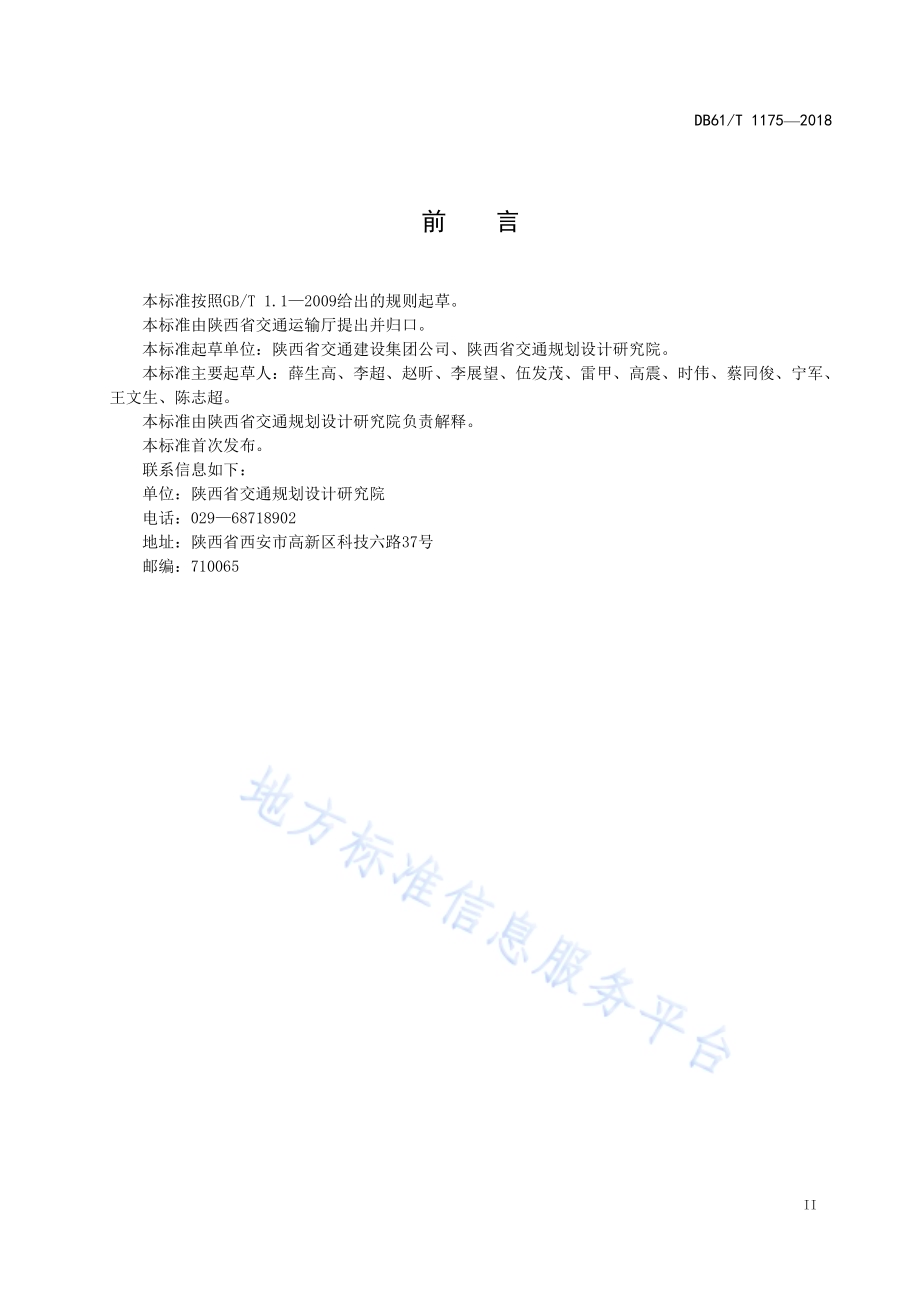

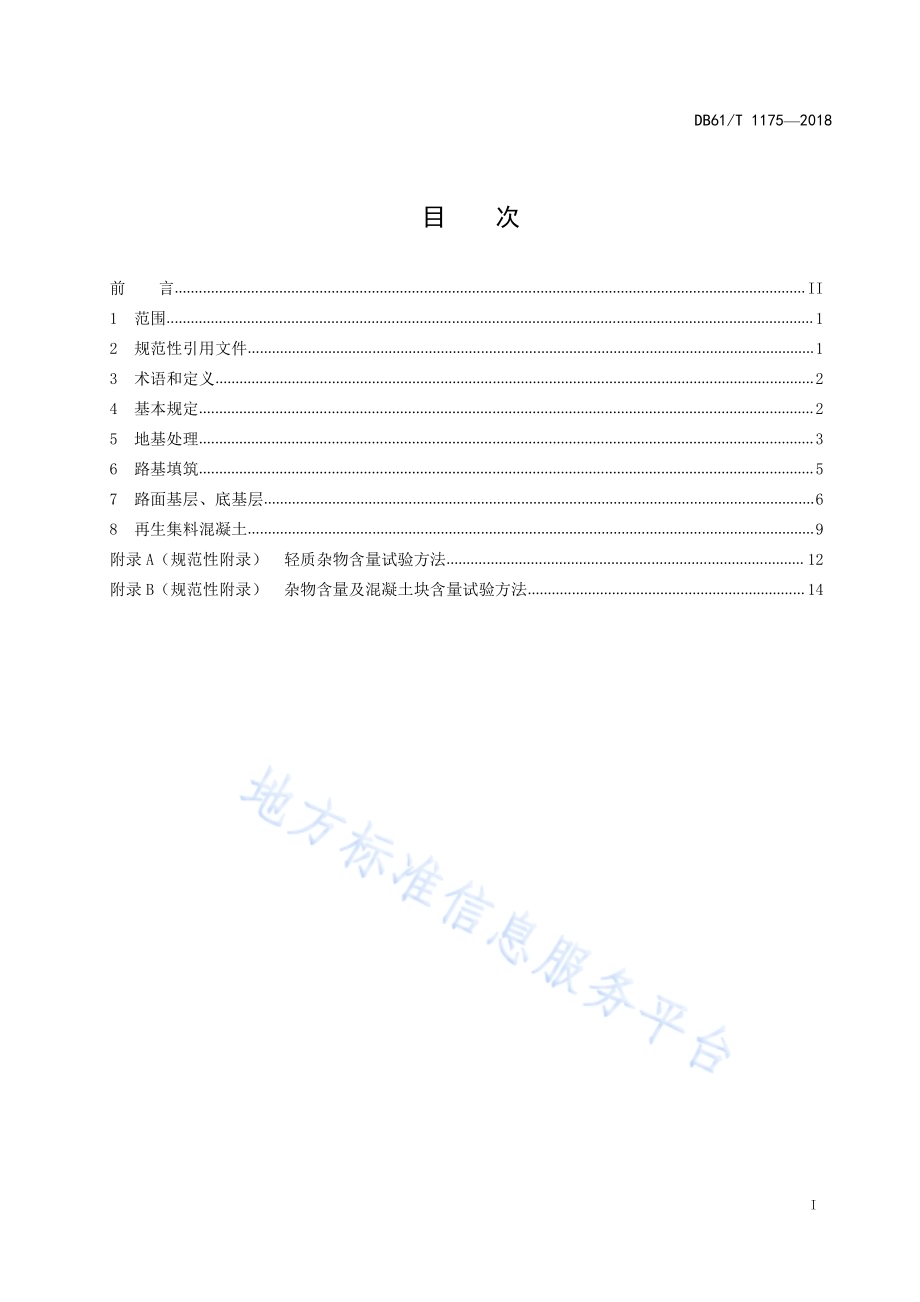

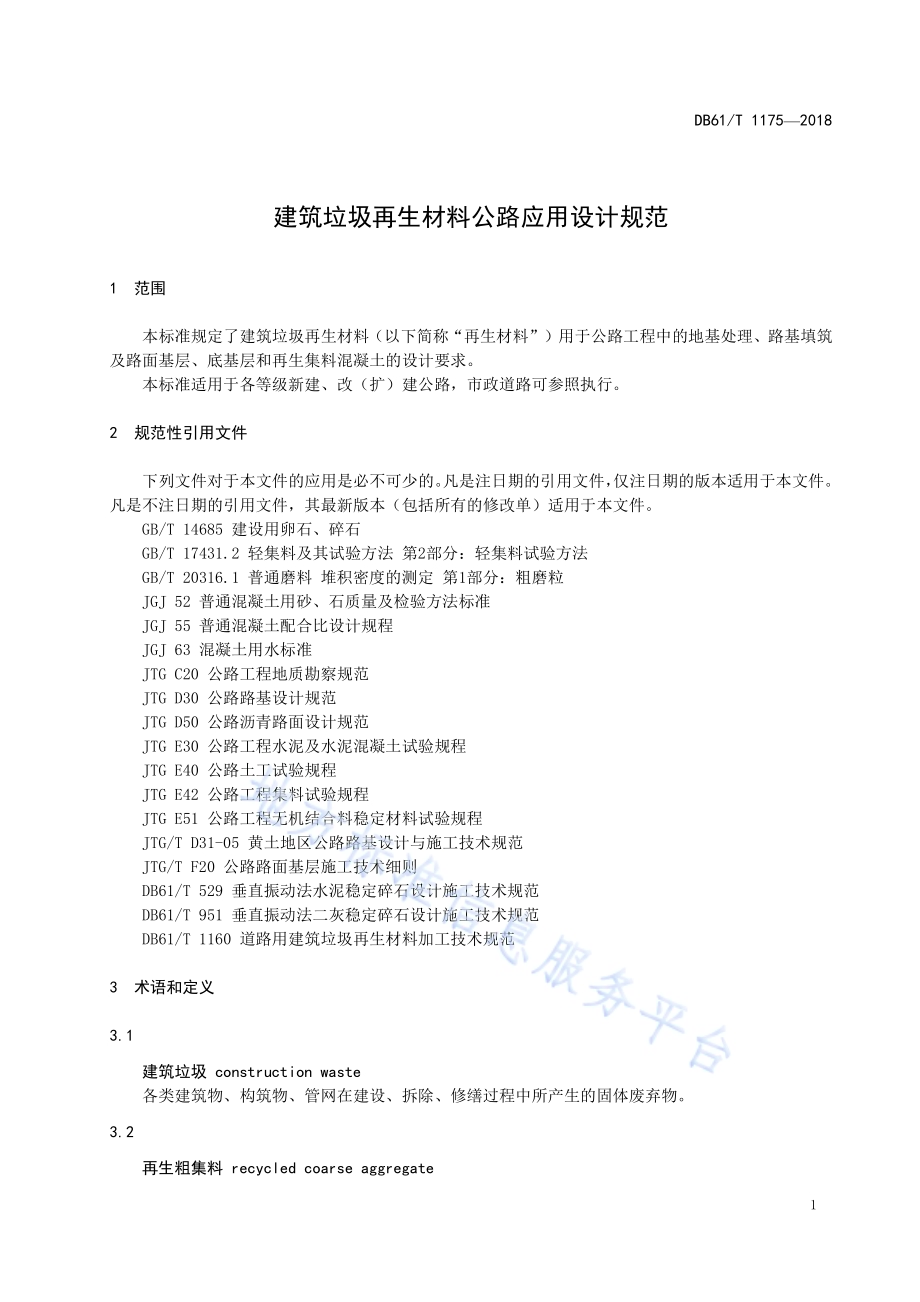

I C S 9 3.0 8 0.2 0P 6 6DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 7 5 2 0 1 8建 筑 垃 圾 再 生 材 料 公 路 应 用 设 计 规 范D e s i g n s p e c i f i c a t i o n s f o r h i g h w a y a p p l i c a t i o n o f c o n s t r u c t i o n w a s t e r e c y c l e dm a t e r i a l s2 0 1 8-1 0-1 1 发 布 2 0 1 8-1 1-1 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 7 5 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.24 基 本 规 定.25 地 基 处 理.36 路 基 填 筑.57 路 面 基 层、底 基 层.68 再 生 集 料 混 凝 土.9附 录 A（规 范 性 附 录）轻 质 杂 物 含 量 试 验 方 法.1 2附 录 B（规 范 性 附 录）杂 物 含 量 及 混 凝 土 块 含 量 试 验 方 法.1 4D B 6 1/T 1 1 7 5 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：陕 西 省 交 通 建 设 集 团 公 司、陕 西 省 交 通 规 划 设 计 研 究 院。本 标 准 主 要 起 草 人：薛 生 高、李 超、赵 昕、李 展 望、伍 发 茂、雷 甲、高 震、时 伟、蔡 同 俊、宁 军、王 文 生、陈 志 超。本 标 准 由 陕 西 省 交 通 规 划 设 计 研 究 院 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 交 通 规 划 设 计 研 究 院电 话：0 2 9 6 8 7 1 8 9 0 2地 址：陕 西 省 西 安 市 高 新 区 科 技 六 路 3 7 号邮 编：7 1 0 0 6 5D B 6 1/T 1 1 7 5 2 0 1 81建 筑 垃 圾 再 生 材 料 公 路 应 用 设 计 规 范1 范 围本 标 准 规 定 了 建 筑 垃 圾 再 生 材 料（以 下 简 称“再 生 材 料”）用 于 公 路 工 程 中 的 地 基 处 理、路 基 填 筑及 路 面 基 层、底 基 层 和 再 生 集 料 混 凝 土 的 设 计 要 求。本 标 准 适 用 于 各 等 级 新 建、改（扩）建 公 路，市 政 道 路 可 参 照 执 行。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 1 4 6 8 5 建 设 用 卵 石、碎 石G B/T 1 7 4 3 1.2 轻 集 料 及 其 试 验 方 法 第 2 部 分：轻 集 料 试 验 方 法G B/T 2 0 3 1 6.1 普 通 磨 料 堆 积 密 度 的 测 定 第 1 部 分：粗 磨 粒J G J 5 2 普 通 混 凝 土 用 砂、石 质 量 及 检 验 方 法 标 准J G J 5 5 普 通 混 凝 土 配 合 比 设 计 规 程J G J 6 3 混 凝 土 用 水 标 准J T G C 2 0 公 路 工 程 地 质 勘 察 规 范J T G D 3 0 公 路 路 基 设 计 规 范J T G D 5 0 公 路 沥 青 路 面 设 计 规 范J T G E 3 0 公 路 工 程 水 泥 及 水 泥 混 凝 土 试 验 规 程J T G E 4 0 公 路 土 工 试 验 规 程J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G E 5 1 公 路 工 程 无 机 结 合 料 稳 定 材 料 试 验 规 程J T G/T D 3 1-0 5 黄 土 地 区 公 路 路 基 设 计 与 施 工 技 术 规 范J T G/T F 2 0 公 路 路 面 基 层 施 工 技 术 细 则D B 6 1/T 5 2 9 垂 直 振 动 法 水 泥 稳 定 碎 石 设 计 施 工 技 术 规 范D B 6 1/T 9 5 1 垂 直 振 动 法 二 灰 稳 定 碎 石 设 计 施 工 技 术 规 范D B 6 1/T 1 1 6 0 道 路 用 建 筑 垃 圾 再 生 材 料 加 工 技 术 规 范3 术 语 和 定 义3.1建 筑 垃 圾 c o n s t r u c t i o n w a s t e各 类 建 筑 物、构 筑 物、管 网 在 建 设、拆 除、修 缮 过 程 中 所 产 生 的 固 体 废 弃 物。3.2再 生 粗 集 料 r e c y c l e d c o a r s e a g g r e g a t eD B 6 1/T 1 1 7 5 2 0 1 82建 筑 垃 圾 采 用 专 用 设 备 破 碎、筛 分、分 拣 后 形 成 的 粒 径 大 于 4.7 5 m m 的 再 生 集 料。3.3再 生 细 集 料 r e c y c l e d f i n e a g g r e g a t e建 筑 垃 圾 采 用 专 用 设 备 破 碎、筛 分、分 拣 后 形 成 的 粒 径 小 于 4.7 5 m m 的 再 生 集 料。3.4混 凝 土 块 含 量 c o n c r e t e c o n t e n t建 筑 垃 圾 再 生 粗 集 料 中 混 凝 土 块 质 量 占 集 料 总 质 量 的 百 分 比。3.5杂 物 i m p u r i t i e s砖、石、砂 浆 和 混 凝 土 块 之 外 不 能 加 工 再 生 集 料 的 物 质（如 金 属、塑 料、沥 青、木 头、玻 璃、陶 瓷、草 根、树 叶、树 枝、纸 张、石 灰、石 膏、毛 皮、煤 块 和 炉 渣 等）。3.6轻 质 杂 物 l i g h t w e i g h t i m p u r i t i e s不 适 宜 于 路 基 填 筑 的 密 度 较 小 的 杂 质 材 料（如 塑 料、木 块、布 片、纸 屑、泡 沫 颗 粒 等）。3.7掺 配 集 料 b l e n d e d a g g r e g a t e在 普 通 集 料 中 掺 配 建 筑 垃 圾 再 生 集 料 的 混 合 集 料。3.8再 生 集 料 混 凝 土 r e c y c l e d a g g r e g a t e c o n c r e t e在 集 料 中 掺 配 部 分 建 筑 垃 圾 再 生 粗 集 料 的 混 凝 土。4 基 本 规 定4.1 再 生 材 料 的 道 路 设 计，应 收 集 道 路 沿 线 气 候、水 文、地 质 和 筑 路 材 料 等 资 料，做 好 道 路 沿 线 工 程地 质 勘 察 试 验 工 作，查 明 沿 线 水 文、地 质 条 件，获 取 设 计 所 需 的 岩 土 物 理 力 学 参 数。4.2 应 对 道 路 沿 线 的 建 筑 垃 圾 料 源 进 行 调 查 和 必 要 的 勘 察，对 选 用 的 建 筑 垃 圾 材 料 进 行 取 样 试 验。4.3 建 筑 垃 圾 原 材 料 使 用 应 符 合 表 1 的 要 求。表 1 建 筑 垃 圾 原 材 料 使 用 规 定分类4.7 5 m m 颗粒含量%0.0 7 5 m m 颗粒含量%说明 2 0 5 0 可应用 2 0 5 0 8 0 处理后可用 8 0 1 0 0 不得用于集料加工4.4 再 生 材 料 的 加 工 应 符 合 D B 6 1/T 1 1 6 0 的 要 求。4.5 利 用 再 生 材 料 填 筑 的 道 路 设 计 除 应 符 合 本 规 范 的 规 定 外，尚 应 符 合 国 家 和 行 业 现 行 有 关 标 准 的 规定。D B 6 1/T 1 1 7 5 2 0 1 835 地 基 处 理5.1 一 般 规 定5.1.1 本 规 范 所 指 地 基 为 黄 土 地 区 地 基，包 括 湿 陷 性 黄 土 地 基、地 表 易 积 水 或 地 下 水 位 较 高 的 表 层 处于 软 塑 状 的 黄 土 状 土 地 基。5.1.2 地 基 处 理 应 按 照 J T G C 2 0 的 要 求 查 明 的 地 基 岩 土 性 质、物 理 力 学 参 数 和 水 文 条 件，结 合 地 形、路 堤 填 土 高 度 进 行 设 计。5.1.3 湿 陷 性 黄 土 地 区，地 基 处 理 应 按 照 下 列 规 定 确 定 处 理 深 度：a)二 级 及 二 级 以 上 公 路 的 横 向 构 造 物（涵 洞、通 道）、墙 高 6 m 的 挡 土 墙 和 高 速 公 路 及 一 级 公路 与 桥 台 距 离 2 5 m 范 围 内 路 基，应 消 除 地 基 的 全 部 湿 陷 量；b)二 级 及 二 级 以 上 公 路 路 基 路 段 地 基 最 小 处 理 深 度 应 符 合 表 2 的 规 定。表 2 湿 陷 性 黄 土 地 基 最 小 处 理 厚 度单位为m路基类型湿陷等级与特征经常积水或浸湿可能性大 季节性积水或浸湿可能性小 高度 4 m 的路堤 2 3 4 6 1 2 3 5零填、高度4 m 的路堤 1 1.5 2 3 1 1.5 2 2.55.1.4 湿 陷 性 黄 土 地 基 的 处 理 宽 度，在 路 堤 段 应 处 理 至 坡 脚 排 水 沟 外 侧 1 m，且 距 离 坡 脚 3 m。5.1.5 地 基 处 理 用 再 生 材 料 的 最 小 承 载 比（C B R 值）8%。5.2 换 填 垫 层5.2.1 换 填 垫 层 适 用 于 处 理 厚 度 3 m 的 湿 陷 性 黄 土 地 基 及 表 层 湿 软 地 基，厚 度 宜 为 0.5 m 3.0 m。5.2.2 用 于 换 填 表 层 湿 软 黄 土 状 土 地 基 的 垫 层，宽 出 路 堤 坡 脚 的 宽 度，垫 层 的 厚 度，且 1 m。5.2.3 换 填 垫 层 用 再 生 材 料 技 术 要 求 应 符 合 表 3 的 规 定。表 3 换 填 垫 层 用 再 生 材 料 技 术 指 标 表技术指标 技术要求 试验方法不均匀系数 Cu5 J T G E 4 0（T 0 1 1 5）4.7 5 m m 颗粒含量%4 0 J T G E 4 0（T 0 1 1 5）最大粒径m m1 0 0 m m J T G E 4 0（T 0 1 1 5）有机质含量%5 J T G E 4 0（T 0 1 5 1）轻质杂物含量%0.3 附录 A含泥量%5 J T G E 4 2（T 0 3 1 0）5.2.4 用 于 处 理 湿 陷 性 黄 土 的 换 填 垫 层，上 部 4 0 c m 6 0 c m 应 采 用 石 灰 土 或 水 泥 土 封 闭。石 灰 土 垫 层 的石 灰 剂 量 宜 为 6%8%；水 泥 土 垫 层 的 水 泥 剂 量 宜 为 4%5%。D B 6 1/T 1 1 7 5 2 0 1 845.2.5 换 填 垫 层 用 作 小 型 构 造 物 的 基 础 时，垫 层 厚 度 宜 根 据 构 造 物 应 按 照 J T G/T D 3 1-0 5 的 要 求 执 行。5.2.6 构 造 物 底 部 垫 层 的 承 载 力 宜 通 过 现 场 荷 载 试 验 确 定，并 应 进 行 下 卧 层 承 载 力 的 验 算。5.2.7 换 填 垫 层 的 压 实 度 应 与 路 堤 相 同 层 位 的 路 堤 压 实 度 要 求 相 同，且 9 3%。5.3 再 生 材 料 挤 密 桩5.3.1 再 生 材 料 挤 密 桩 适 用 于 处 理 深 度 5 m，不 宜 采 用 强 夯 处 理 的 湿 陷 等 级 为 级 自 重 湿 陷 性 黄土 地 基，加 固 土 层 饱 和 度 S r 6 5%。5.3.2 再 生 材 料 挤 密 桩 适 宜 处 理 层 厚 为 5 m 1 2 m 的 湿 陷 性 黄 土，桩 长 一 般 4 m。5.3.3 用 于 处 理 挡 土 墙 地 基 时，宽 度 应 处 理 土 层 厚 度 的 1/2，且 3 m。5.3.4 用 于 消 除 黄 土 湿 陷 性 时，再 生 材 料 挤 密 桩 桩 孔 直 径 宜 为 0.4 m 0.5 m，桩 孔 宜 按 等 边 三 角 形 布 置，桩 孔 之 间 的 中 心 距 离，应 以 消 除 桩 间 土 湿 陷 性 标 准 确 定，一 般 宜 为 2.0 倍 2.5 倍 桩 径。5.3.5 挤 密 桩 桩 体 材 料 采 用 石 灰 土 或 水 泥 土 稳 定 再 生 材 料 混 合 料。5.3.6 石 灰 土 或 水 泥 土 中 石 灰 宜 采 用 级 以 上 钙 质 消 石 灰，水 泥 宜 选 用 强 度 等 级 为 3 2.5 级 的 普 通 硅 酸盐 水 泥，水 采 用 可 饮 用 水。5.3.7 石 灰 土 或 水 泥 土 掺 量 宜 为 2 6%3 0%，石 灰 土 中 石 灰 剂 量 宜 为 1 2%1 8%；水 泥 土 的 水 泥 剂 量 宜 为6%1 0%。5.3.8 用 于 挤 密 桩 的 再 生 材 料 技 术 指 标 应 符 合 表 4 和 表 5 的 规 定。表 4 挤 密 桩 用 再 生 材 料 技 术 要 求技术指标 技术要求 试验方法堆积密度k g/m31 0 0 0 G B/T 2 0 3 1 6.1杂质含量a%0.1 附录 A混凝土块含量%5 5 附录 B压碎值%3 0 J T G E 4 2（T 0 3 1 6）不均匀系数 4 J T G E 4 0（T 0 1 1 5）a杂质是指塑料、木材、织物、泡沫等轻物质。表 5 挤 密 桩 用 再 生 材 料 颗 粒 组 成 范 围项目通过以下筛孔百分率%试验方法筛孔尺寸m m3 1.5 1 9 9.5 4.7 5 2.3 6再生材料 1 0 0 6 5 1 0 0 1 0 1 8 0 1 0 0 7 J T G E 4 0（T 0 1 1 5）5.3.9 桩 体 填 料 的 7 d 龄 期 无 侧 限 抗 压 强 度 R d 1.2 M P a。5.3.1 0 混 合 料 的 最 大 干 密 度 和 最 佳 含 水 率 宜 按 照 J T G E 5 1 的 重 型 击 实 方 法 确 定。5.3.1 1 用 于 消 除 黄 土 湿 陷 性 的 挤 密 桩，成 孔 宜 采 用 振 动 沉 管 法 或 锤 击 沉 管 法。5.3.1 2 再 生 材 料 挤 密 桩 桩 体 材 料 应 分 层 夯 填，桩 体 压 实 度 9 3%。5.3.1 3 再 生 材 料 挤 密 桩 桩 顶，应 设 置 厚 度 为 4 0 c m 6 0 c m 的 垫 层。D B 6 1/T 1 1 7 5 2 0 1 856 路 基 填 筑6.1 一 般 规 定6.1.1 路 床、路 堤 用 再 生 材 料 应 分 层 铺 筑，均 匀 碾 压。压 实 度 及 承 载 比（C B R）应 符 合 J T G D 3 0 的 要 求。6.1.2 再 生 材 料 路 基 顶 面 回 弹 模 量 应 满 足 设 计 要 求。6.1.3 填 筑 路 床 的 再 生 材 料 粒 径 应 6 0 m m，填 筑 路 堤 的 再 生 材 料 粒 径 应 1 5 0 m m。6.2 路 床6.2.1 路 床 填 筑 用 再 生 材 料 应 均 匀，其 粒 径 应 符 合 表 6 的 规 定。表 6 路 床 用 再 生 材 料 级 配 要 求应用部位4.7 5 m m 颗粒含量%0.0 7 5 m m 颗粒含量%路床 5 0 7 0 9 0 1 0 06.2.2 填 方 高 度 小 于 路 床 厚 度 的 路 堤 及 零 填 的 土 质 地 基 路 段，应 超 挖 至 路 床 底 面 后 采 用 再 生 材 料 换 填。6.3 路 堤6.3.1 路 堤 填 筑 用 再 生 材 料 粒 径 应 符 合 表 7 的 规 定。表 7 路 堤 用 再 生 材 料 级 配 要 求应用部位4.7 5 m m 颗粒含量%0.0 7 5 m m 颗粒含量%路堤 4 0 6 0 9 0 1 0 06.3.2 路 堤 边 坡 坡 率 应 符 合 J T G D 3 0 的 要 求。6.3.3 路 基 边 坡 高 度 2 0 m 时，边 坡 形 式 应 采 用 台 阶 式，坡 率 需 根 据 水 文 地 质 条 件、地 形、填 料 性 质进 行 稳 定 性 分 析 计 算 确 定，并 进 行 工 点 设 计。6.3.4 台 背 连 接 过 渡 段 应 符 合 J T G D 3 0 的 要 求，过 渡 段 填 料 应 符 合 路 床 材 料 要 求。6.3.5 再 生 材 料 填 筑 的 路 堤 坡 面 宜 采 用 培 土 植 物 防 护，厚 度 应 0.3 0 m。7 路 面 基 层、底 基 层7.1 一 般 规 定7.1.1 无 机 结 合 料 稳 定 掺 配 集 料 基 层、底 基 层，宜 以 水 泥、石 灰 粉 煤 灰、水 泥 粉 煤 灰 为 结 合 料。7.1.2 无 机 结 合 料 稳 定 掺 配 集 料 用 于 基 层、底 基 层 时，所 用 再 生 材 料 应 洁 净、均 匀，最 大 粒 径 应 符 合J T G D 5 0 的 要 求。7.1.3 掺 配 集 料 中 粗 集 料 应 符 合 表 8 的 规 定。D B 6 1/T 1 1 7 5 2 0 1 86表 8 掺 配 集 料 中 粗 集 料 技 术 要 求技术指标 结构层技术要求试验方法高速公路和一级公路 二级及以下公路压碎值基层 2 6 3 5J T G E 4 2（T 0 3 1 6）底基层 3 0 4 0针片状含量基层 1 82 0 J T G E 4 2（T 0 3 1 2）底基层 2 07.1.4 水 泥 稳 定、石 灰 粉 煤 灰、水 泥 粉 煤 灰 稳 定 掺 配 集 料 适 用 于 各 级 公 路 的 基 层、底 基 层。7.1.5 无 机 结 合 料 稳 定 掺 配 集 料 基 层 应 按 无 侧 限 抗 压 强 度 确 定 配 合 比 设 计。最 大 干 密 度 和 最 佳 含 水 率宜 采 用 D B 6 1/T 5 2 9 和 D B 6 1/T 9 5 1 中 的 垂 直 振 动 成 型 方 法 确 定，也 可 采 用 J T G E 5 1 中 的 重 型 击 实 方 法 确定。7.1.6 无 机 结 合 料 稳 定 掺 配 集 料 组 成 设 计 应 符 合 J T G/T F 2 0 或 D B 6 1/T 5 2 9 的 要 求。7.2 水 泥 稳 定 掺 配 集 料 基 层、底 基 层7.2.1 水 泥 稳 定 建 筑 垃 圾 再 生 粗 集 料 质 量 应 符 合 表 9 的 规 定。表 9 水 泥 稳 定 建 筑 垃 圾 再 生 粗 集 料 技 术 要 求技术指标 结构层技术要求试验方法高速公路和一级公路 二级及以下公路杂物含量基层0.1 0.3附录 A底基层混凝土块含量基层 4 0 3 5底基层 3 5 3 0压碎值基层 4 5 5 0J T G E 4 2（T 0 3 1 6）底基层 5 0 5 5针片状含量基层2 0 J T G E 4 2（T 0 3 1 2）底基层7.2.2 水 泥 稳 定 建 筑 垃 圾 再 生 细 集 料 质 量 应 符 合 表 1 0 的 规 定。表 1 0 水 泥 稳 定 建 筑 垃 圾 再 生 细 集 料 技 术 要 求技术指标 技术要求 试验方法砂当量4 0 J T G E 4 2（T 0 3 3 4）0.0 7 5 m m 以下材料的塑性指数 1 7 J T G E 4 0（T 0 1 1 8）有机质含量2 J T G E 4 2（T 0 3 1 3）7.2.3 水 泥 稳 定 掺 配 集 料 基 层、底 基 层 的 再 生 集 料 掺 量、压 实 度、7 天 无 侧 限 抗 压 强 度 应 符 合 表 1 1 要求。D B 6 1/T 1 1 7 5 2 0 1 87表 1 1 水 泥 稳 定 掺 配 集 料 压 实 度 和 强 度 要 求结构层 公路等级建筑垃圾再生集料掺量%压实度%7 d 饱水无侧限抗压强度 RdM P a垂直振动成型法 重型击实法基层高速公路和一级公路 1 0 3 0 9 8 6 8 4 6二级及以下公路 3 0 6 0 9 6 4 6 3 5底基层高速公路和一级公路 3 0 5 0 9 7 5 7 2.5 4.5二级及以下公路 4 0 7 0 9 5 3 5 2 47.2.4 水 泥 稳 定 掺 配 集 料 基 层、底 基 层 的 级 配 应 符 合 表 1 2 的 规 定。表 1 2 掺 配 集 料 级 配 要 求公路等级通过以下筛孔（m m）百分率%3 7.5 3 1.5 1 9 9.5 4.7 5 2.3 6 0.6 0.0 7 5高速公路和一级公路 1 0 0 9 0 1 0 0 5 6 7 0 3 5 4 6 2 4 3 2 1 5 2 5 8 1 6 3 6二级及以下公路 1 0 0 9 0 1 0 0 6 5 8 0 4 5 6 0 3 0 5 0 1 9 3 6 8 1 9 2 77.3 石 灰 粉 煤 灰 稳 定 掺 配 集 料 基 层、底 基 层7.3.1 石 灰 粉 煤 灰 稳 定 建 筑 垃 圾 再 生 粗 集 料 质 量 应 符 合 表 1 3 的 规 定。表 1 3 石 灰 粉 煤 灰 稳 定 建 筑 垃 圾 再 生 粗 集 料 技 术 要 求技术指标 结构层技术要求试验方法高速公路和一级公路 二级及以下公路杂物含量基层0.1 0.3附录 B底基层混凝土块含量基层 5 0 4 5底基层 4 5 4 0压碎值基层 4 0 4 5J T G E 4 2（T 0 3 1 6）底基层 4 5 5 0针片状含量基层2 0 J T G E 4 2（T 0 3 1 2）底基层7.3.2 石 灰 粉 煤 灰 稳 定 建 筑 垃 圾 再 生 细 集 料 质 量 应 符 合 表 1 4 的 规 定。表 1 4 石 灰 粉 煤 灰 稳 定 建 筑 垃 圾 再 生 细 集 料 技 术 要 求技术指标 技术要求 试验方法砂当量4 0 J T G E 4 2（T 0 3 3 4）0.0 7 5 m m 以下材料的塑性指数 1 2 2 0 J T G E 4 0（T 0 1 1 8）有机质含量1 0 J T G E 4 2（T 0 3 1 3）7.3.3 石 灰 粉 煤 灰 稳 定 掺 配 集 料 基 层、底 基 层 的 压 实 度、7 天 无 侧 限 抗 压 强 度 应 符 合 表 1 5 要 求。D B 6 1/T 1 1 7 5 2 0 1 88表 1 5 石 灰 粉 煤 灰 稳 定 掺 配 集 料 压 实 度 和 强 度 要 求结构层 公路等级压实度7 d 饱水无侧限抗压强度 RdM P a垂直振动成型法 重型击实法基层高速公路和一级公路 9 8 1.8 1.0二级及以下公路 9 6 1.6 0.8底基层高速公路和一级公路 9 7 1.6 0.7二级及以下公路 9 5 1.4 0.67.3.4 石 灰 粉 煤 灰 稳 定 掺 配 集 料 基 层、底 基 层 级 配 应 符 合 表 1 6 的 规 定。表 1 6 掺 配 集 料 级 配 要 求公路等级通过以下筛孔（m m）百分率%3 7.5 3 1.5 2 6.5 1 9 1 3.2 9.5 4.7 5 2.3 6 0.6 0.0 7 5高速公路及一级公路 1 0 0 1 0 0 8 0 9 0 6 5 7 8 5 3 6 7 3 5 4 5 2 2 3 1 8 1 5 2 5二级及以下公路1 0 0 9 0 1 0 0 8 1 9 4 6 7 8 3 5 4 7 3 4 5 6 4 3 0 5 0 1 9 3 6 8 1 9 2 78 再 生 集 料 混 凝 土8.1 一 般 规 定8.1.1 再 生 粗 集 料 应 选 择 专 用 的 破 碎 设 备，采 用 反 击 破 碎 加 工，颗 粒 形 状 呈 多 面 体。8.1.2 再 生 集 料 混 凝 土 强 度 等 级 宜 为 C 1 5 C 3 0，性 能 指 标 应 按 照 J T G E 3 0 的 方 法 测 定。8.1.3 排 水、防 护、支 挡 结 构 用 再 生 集 料 混 凝 土 强 度 等 级 应 符 合 表 1 7 的 规 定。表 1 7 排 水、防 护 及 支 挡 构 造 物 用 再 生 集 料 混 凝 土 强 度 等 级构造物类型强度等级用途非冰冻区及轻冻区 中冻区排水 C 2 0 C 2 5 主要用于维护结构或其承重砌体防护C 1 5 C 2 0 挡土墙基础C 2 0 C 2 5 护坡、挡土墙C 3 0 C 3 0 路缘石8.2 8.2 技 术 要 求8.2.1 再 生 集 料 混 凝 土 所 用 粗 集 料、细 集 料、水、粉 煤 灰、矿 渣 粉、硅 粉 等 掺 合 料 质 量 应 符 合 J G J 5 2、J G J 5 5 和 J G J 6 3 的 要 求。8.2.2 掺 配 再 生 粗 集 料 后 混 凝 土 粗 集 料 的 级 配 应 符 合 表 1 8 的 要 求（以 下 将 掺 配 再 生 粗 集 料 后 的 混 合 粗集 料 简 称 为 掺 配 粗 集 料）。D B 6 1/T 1 1 7 5 2 0 1 89表 1 8 掺 配 粗 集 料 级 配公称粒径m m累计筛余%方孔筛筛孔边长m m2.3 6 4.7 5 9.5 0 1 6.0 1 9.0 2 6.5 3 1.5 3 7.5连续级配5 1 6 9 5 1 0 0 8 5 1 0 0 3 0 6 0 0 1 0 0-5 2 0 9 5 1 0 0 9 0 1 0 0 4 0 8 0-0 1 0 0-5 2 5 9 5 1 0 0 9 0 1 0 0-3 0 7 0-0 5 0-5 3 1.5 9 5 1 0 0 9 0 1 0 0 7 0 9 0-1 5 4 5-0 5 0单粒级5 1 0 9 5 1 0 0 8 0 1 0 0 0 1 5 0-1 0 2 0-9 5 1 0 0 8 5 1 0 0-0 1 5 0-1 6 3 1.5-9 5 1 0 0-8 5 1 0 0-0 1 0 08.2.3 掺 配 粗 集 料 技 术 指 标 应 满 足 表 1 9 的 要 求。表 1 9 掺 配 粗 集 料 技 术 指 标技术指标强度等级C 2 5、C 3 0 C 2 0 及以下 试验方法微粉含量%1.0 3.0G B/T 1 4 6 8 5泥块含量%0.5 1吸水率%1 0 1 0 G B/T 1 7 4 3 1.2针片状颗粒%1 0G B/T 1 4 6 8 5有机物%合格硫化物及硫酸盐（折算成 S O2，按质量计）%2.0氯化物（以氯离子质量计）%0.0 6压碎指标%2 0 3 0表观密度k g/m32 2 5 0 2 1 9 0空隙率%5 38.2.4 再 生 集 料 混 凝 土 配 合 比 设 计 应 按 照 J G J 5 5 的 要 求 执 行。D B 6 1/T 1 1 7 5 2 0 1 81 0A A附 录 A（规 范 性 附 录）轻 质 杂 物 含 量 试 验 方 法A.1 仪 具 和 材 料试 验 需 要 使 用 以 下 仪 具 和 材 料：a)鼓 风 干 燥 箱：能 使 温 度 控 制 在（1 0 5 5）；b)电 子 天 平：称 量 2 0 k g，感 量 0.1 g；c)铁 铲、搪 瓷 盘、毛 刷 等。A.2 取 样应 按 G B/T 1 4 6 8 5 的 规 定 进 行 取 样，取 样 数 量 6 0 k g。A.3 试 样 处 理A.3.1 应 按 G B/T 1 4 6 8 5 规 定 的 试 样 处 理 方 法 将 试 样 缩 分 至 略 3 0 k g。A.3.2 将 缩 分 后 的 试 样 置 于（1 0 5 5）的 干 燥 箱 中 烘 干 至 恒 量，冷 却 至 室 温 后，分 为 大 致 相 等 的 两份 备 用。A.4 试 验 步 骤轻 质 杂 物 含 量 试 验 应 按 如 下 步 骤 进 行：a)称 量 试 样 的 质 量 m1，准 确 至 0.1 g；b)人 工 分 选 出 塑 料、木 块、布 片、纸 屑、泡 沫 颗 粒 等 轻 质 杂 物，并 称 量 各 种 轻 质 杂 物 的 总 质 量，重 量 记 为 m2，准 确 至 0.1 g。A.5 结 果 整 理A.5.1 按 公 式（A.1）计 算 再 生 材 料 中 轻 质 杂 物 占 试 样 总 质 量 的 百 分 比，精 确 至 0.0 1%：10012 mmQ.(A.1)式 中：Q 轻 质 杂 物 含 量（%）；1m 再 生 材 料 总 质 量（g）；2m 轻 质 杂 物 总 质 量（g）。D B 6 1/T 1 1 7 5 2 0 1 81 1A.5.2 平 行 试 验 进 行 2 次，试 验 结 果 取 两 次 试 验 的 算 术 平 均 值，精 确 至 0.0 1%。A.5.3 本 试 验 的 记 录 格 式 如 表 A.1。表 A.1 轻 质 杂 物 含 量 试 验 记 录 表工程名称 工程应用部位试样编号 试样名称及规格环境条件 试验日期试样序号再生材料总质量 m 1g轻质杂物总质量 m 2g轻质杂物含量 Qi%12轻质杂物含量平均值 Q%附注试验：计算：复核：D B 6 1/T 1 1 7 5 2 0 1 81 2B B附 录 B（规 范 性 附 录）杂 物 含 量 及 混 凝 土 块 含 量 试 验 方 法B.1 仪 具 和 材 料检 测 用 以 下 仪 具 和 材 料：a)鼓 风 干 燥 箱：能 使 温 度 控 制 在（1 0 5 5）；b)电 子 天 平：称 量 2 0 k g，感 量 0.1 g；c)方 孔 筛：孔 径 为 4.7 5 m m 的 筛 一 只；d)铁 铲、搪 瓷 盘、毛 刷 等。B.2 取 样应 按 G B/T 1 4 6 8 5 中 规 定 的 取 样 方 法 进 行 取 样。试 样 的 最 小 取 样 数 量 应 符 合 表 B.1 的 规 定。杂 物 含 量与 混 凝 土 块 含 量 可 采 用 同 一 组 试 样 进 行 试 验。表 B.1 试 验 取 样 数 量再生粗集料最大粒径m m9.5 1 9.0 3 1.5 3 7.5最少取样量k g2 0.0 4 0.0 6 0.0 6 0.0B.3 试 样 处 理B.3.1 将 试 样 通 过 4.7 5 m m 方 孔 筛，取 筛 上 部 分 进 行 试 验。应 按 G B/T 1 4 6 8 5 中 规 定 的 试 样 处 理 方 法 将 试样 缩 分 至 略 大 于 表 B.2 规 定 的 数 量。表 B.2 试 验 所 需 试 样 数 量再生粗集料最大粒径m m9.5 1 9.0 3 1.5 3 7.5最少试样量k g4.0 8.0 1 5.0 1 5.0B.3.2 将 缩 分 后 的 试 样 置 于（1 0 5 5）的 干 燥 箱 中 烘 干 至 恒 量，冷 却 至 室。B.4 试 验 步 骤杂 物 含 量 与 混 凝 土 块 含 量 试 验 应 按 如 下 步 骤 进 行：a)称 量 试 样 的 质 量 m1，准 确 至 0.1 g；D B 6 1/T 1 1 7 5 2 0 1 81 3b)人 工 分 选 出 试 样 中 的 金 属、塑 料、沥 青、木 头、玻 璃、砖 类、草 根、树 叶、树 枝、纸 张、毛 皮、煤 块 和 炉 渣 等 杂 物，然 后 称 量 各 种 杂 物 的 总 质 量 m2，准 确 至 0.1 g；c)人 工 分 选 出 试 样 中 的 混 凝 土 块 和 石 块，称 量 质 量 m3，准 确 至 0.1 g。B.5 结 果 整 理B.5.1 分 别 按 公 式（B.1）和 公 式（B.2）计 算 再 生 粗 集 料 中 杂 物 与 混 凝 土 块、石 块 占 试 样 总 质 量 的 百分 比，精 确 至 0.1%：10012a mmQ.(B.1)式 中：aQ 杂 物 含 量（%）；2m 杂 物 总 质 量（g）；1m 再 生 粗 集 料 总 质 量（g）。10013 mmQb.(B.2)式 中：bQ 混 凝 土 块 含 量（%）；3m 混 凝 土 块 质 量（g）；1m 再 生 粗 集 料 总 质 量（g）。B.5.2 平 行 试 验 进 行 2 次，试 验 结 果 取 两 次 试 验 的 算 术 平 均 值，精 确 至 0.0 1%。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
