建筑垃圾再生材料处理公路软弱地基技术规范DB61／T 1174-2018.pdf

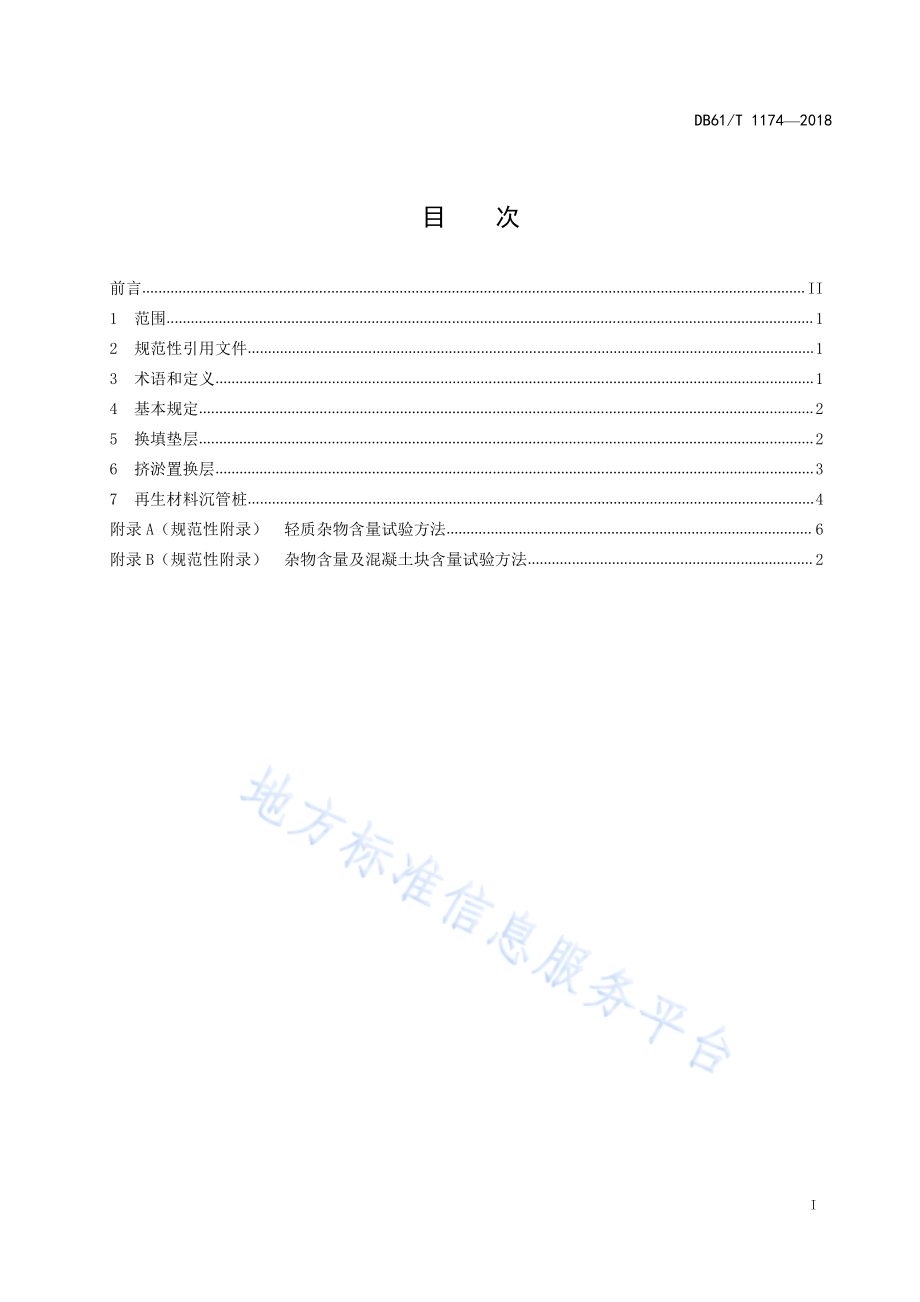

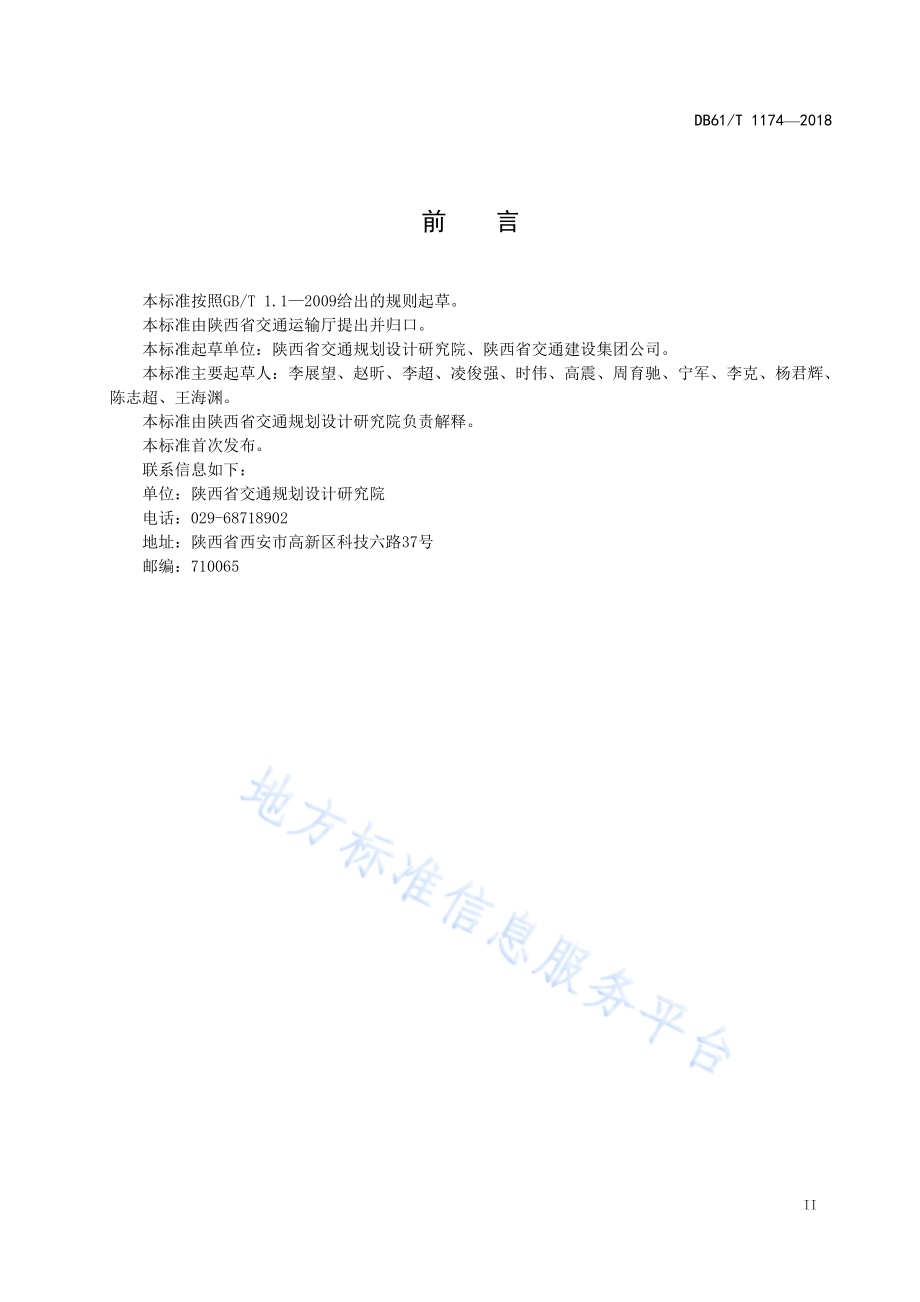

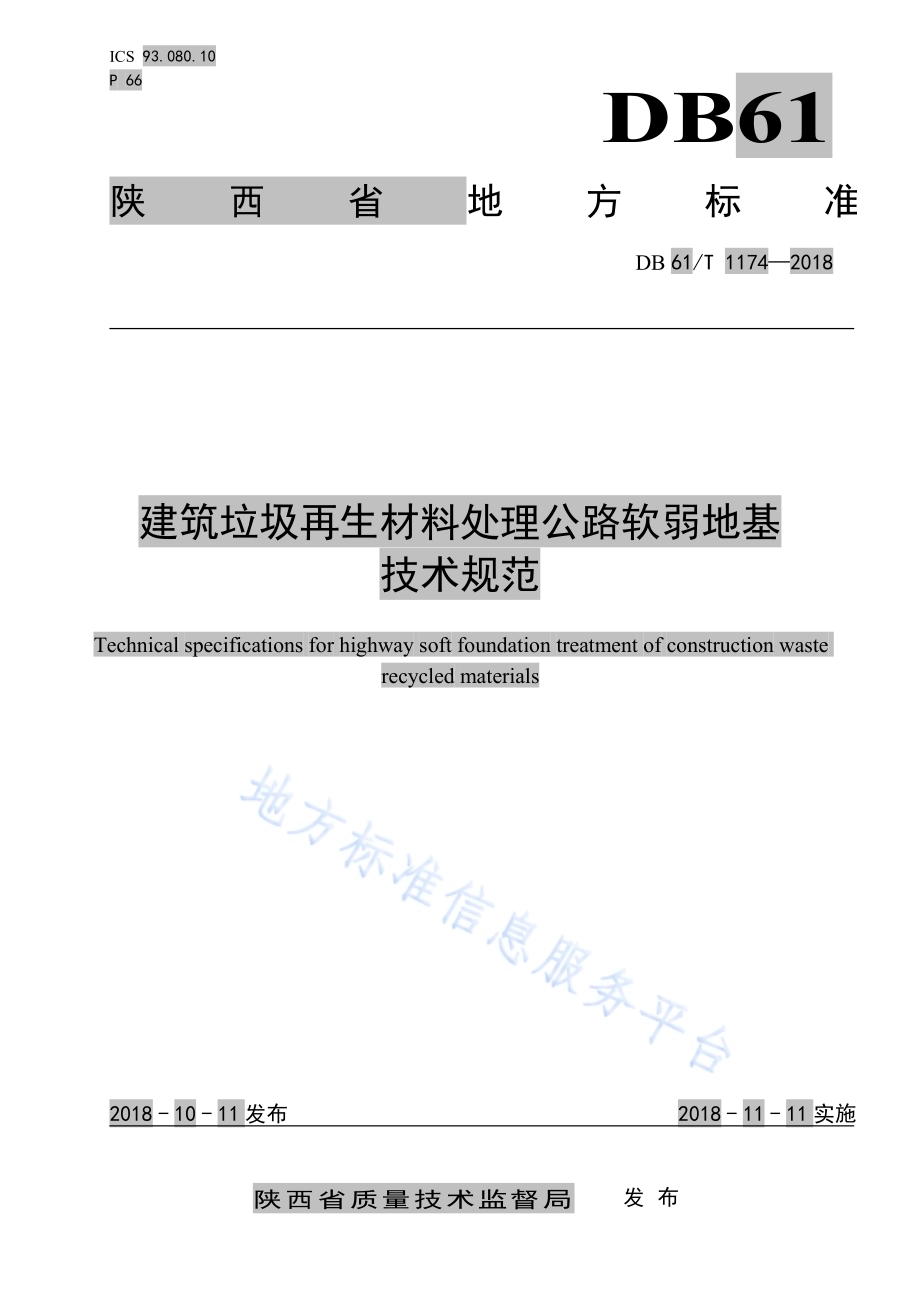

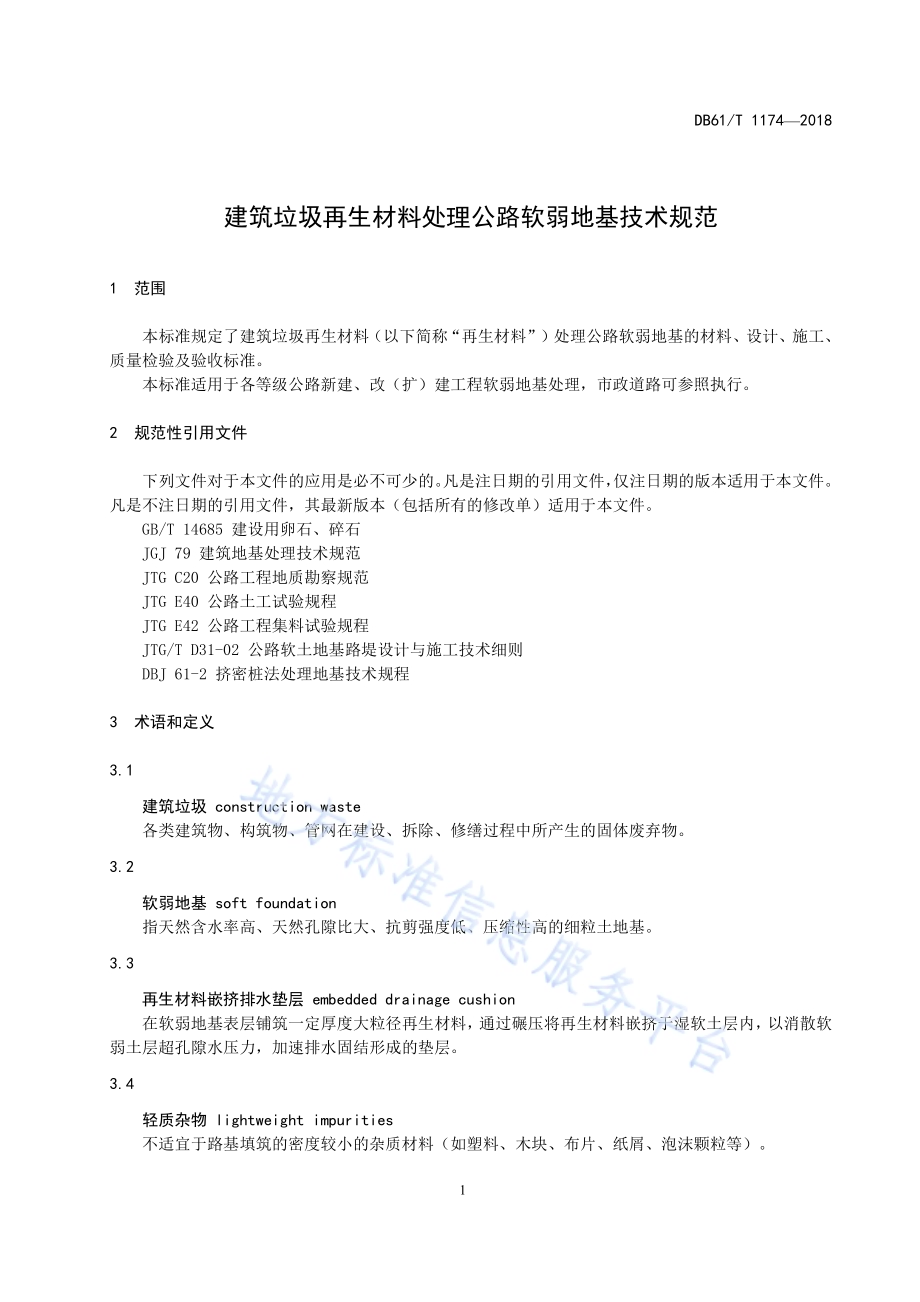

I C S 9 3.0 8 0.1 0P 6 6DB61陕 西 省 地 方 标 准D B 6 1/T 1 1 7 4 2 0 1 8建 筑 垃 圾 再 生 材 料 处 理 公 路 软 弱 地 基技 术 规 范T e c h n i c a l s p e c i f i c a t i o n s f o r h i g h w a y s o f t f o u n d a t i o n t r e a t m e n t o f c o n s t r u c t i o n w a s t er e c y c l e d m a t e r i a l s2 0 1 8-1 0-1 1 发 布 2 0 1 8-1 1-1 1 实 施陕 西 省 质 量 技 术 监 督 局发 布D B 6 1/T 1 1 7 4 2 0 1 8I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 基 本 规 定.25 换 填 垫 层.26 挤 淤 置 换 层.37 再 生 材 料 沉 管 桩.4附 录 A（规 范 性 附 录）轻 质 杂 物 含 量 试 验 方 法.6附 录 B（规 范 性 附 录）杂 物 含 量 及 混 凝 土 块 含 量 试 验 方 法.2D B 6 1/T 1 1 7 4 2 0 1 8I I前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 陕 西 省 交 通 运 输 厅 提 出 并 归 口。本 标 准 起 草 单 位：陕 西 省 交 通 规 划 设 计 研 究 院、陕 西 省 交 通 建 设 集 团 公 司。本 标 准 主 要 起 草 人：李 展 望、赵 昕、李 超、凌 俊 强、时 伟、高 震、周 育 驰、宁 军、李 克、杨 君 辉、陈 志 超、王 海 渊。本 标 准 由 陕 西 省 交 通 规 划 设 计 研 究 院 负 责 解 释。本 标 准 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 交 通 规 划 设 计 研 究 院电 话：0 2 9-6 8 7 1 8 9 0 2地 址：陕 西 省 西 安 市 高 新 区 科 技 六 路 3 7 号邮 编：7 1 0 0 6 5D B 6 1/T 1 1 7 4 2 0 1 81建 筑 垃 圾 再 生 材 料 处 理 公 路 软 弱 地 基 技 术 规 范1 范 围本 标 准 规 定 了 建 筑 垃 圾 再 生 材 料（以 下 简 称“再 生 材 料”）处 理 公 路 软 弱 地 基 的 材 料、设 计、施 工、质 量 检 验 及 验 收 标 准。本 标 准 适 用 于 各 等 级 公 路 新 建、改（扩）建 工 程 软 弱 地 基 处 理，市 政 道 路 可 参 照 执 行。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 1 4 6 8 5 建 设 用 卵 石、碎 石J G J 7 9 建 筑 地 基 处 理 技 术 规 范J T G C 2 0 公 路 工 程 地 质 勘 察 规 范J T G E 4 0 公 路 土 工 试 验 规 程J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G/T D 3 1-0 2 公 路 软 土 地 基 路 堤 设 计 与 施 工 技 术 细 则D B J 6 1-2 挤 密 桩 法 处 理 地 基 技 术 规 程3 术 语 和 定 义3.1建 筑 垃 圾 c o n s t r u c t i o n w a s t e各 类 建 筑 物、构 筑 物、管 网 在 建 设、拆 除、修 缮 过 程 中 所 产 生 的 固 体 废 弃 物。3.2软 弱 地 基 s o f t f o u n d a t i o n指 天 然 含 水 率 高、天 然 孔 隙 比 大、抗 剪 强 度 低、压 缩 性 高 的 细 粒 土 地 基。3.3再 生 材 料 嵌 挤 排 水 垫 层 e m b e d d e d d r a i n a g e c u s h i o n在 软 弱 地 基 表 层 铺 筑 一 定 厚 度 大 粒 径 再 生 材 料，通 过 碾 压 将 再 生 材 料 嵌 挤 于 湿 软 土 层 内，以 消 散 软弱 土 层 超 孔 隙 水 压 力，加 速 排 水 固 结 形 成 的 垫 层。3.4轻 质 杂 物 l i g h t w e i g h t i m p u r i t i e s不 适 宜 于 路 基 填 筑 的 密 度 较 小 的 杂 质 材 料（如 塑 料、木 块、布 片、纸 屑、泡 沫 颗 粒 等）。D B 6 1/T 1 1 7 4 2 0 1 824 基 本 规 定4.1 本 规 范 所 指 软 弱 地 基 主 要 包 括 淤 泥、淤 泥 质 土、淤 积 土、软 黏 土、杂 填 土。4.2 软 弱 地 基 处 理 应 依 据 J T G C 2 0 及 J T G/T D 3 1-0 2 的 规 定 进 行 勘 察。4.3 软 弱 地 基 处 理 应 根 据 查 明 的 软 弱 层 分 布 范 围、厚 度、物 理 力 学 性 能 指 标，结 合 路 堤 高 度、填 料、稳 定 性 验 算 及 沉 降 计 算 进 行 设 计。4.4 用 于 软 基 处 理 的 再 生 材 料 应 均 匀、洁 净、无 毒、无 污 染。4.5 再 生 材 料 检 验 合 格 后 方 可 使 用。4.6 不 同 料 源、规 格、砖 石 比 例 和 加 工 工 艺 的 再 生 材 料 宜 单 独 堆 放，堆 放 高 度 不 超 过 5 m。5 换 填 垫 层5.1 换 填 垫 层 适 用 于 深 度 3 m 的 表 层 软 弱 地 基，处 理 厚 度 宜 为 0.5 m 3.0 m。处 理 软 弱 地 基 的 换 填 垫 层，应 处 理 至 路 堤 坡 脚 外 1 m。5.2 换 填 垫 层 所 用 再 生 材 料 应 满 足 表 1 技 术 要 求。表 1 换 填 垫 层 再 生 材 料 技 术 指 标技术指标 技术要求 试验方法不均匀系数 Cu5 J T G E 4 0（T 0 1 1 5）4.7 5 m m 颗粒含量%4 0 J T G E 4 0（T 0 1 1 5）最大粒径m m1 0 0 m m J T G E 4 0（T 0 1 1 5）有机质含量%5 J T G E 4 0（T 0 1 5 1）轻质杂物含量%0.3 附录 A含泥量%5 J T G E 4 0（T 0 1 1 5）5.3 换 填 垫 层 用 作 构 造 物 的 基 础 时，垫 层 厚 度 宜 根 据 构 造 物 的 要 求 参 照 J G J 7 9 的 规 定。5.4 构 造 物 底 部 垫 层 的 承 载 力 应 通 过 现 场 荷 载 试 验 确 定。5.5 换 填 垫 层 应 铺 设 1 0 0 m 的 试 验 段，确 定 施 工 参 数：机 械 组 合、压 实 机 械 规 格、松 铺 厚 度、碾 压 遍数、碾 压 速 度、最 佳 含 水 率 等。5.6 换 填 垫 层 材 料 应 分 层 铺 填、碾 压，分 层 厚 度 宜 为 2 0 c m 3 0 c m。5.7 换 填 垫 层 最 佳 含 水 率 通 过 击 实 试 验 确 定，具 体 压 实 过 程 中 宜 按 最 佳 含 水 率 2%3%进 行 控 制。5.8 换 填 垫 层 的 压 实 度 应 与 路 堤 相 同 层 位 的 路 堤 压 实 度 要 求 相 同，且 9 3%。5.9 再 生 材 料 垫 层 施 工 过 程 检 测 项 目 应 符 合 表 2 要 求。D B 6 1/T 1 1 7 4 2 0 1 83表 2 再 生 材 料 垫 层 施 工 过 程 检 测 项 目 及 要 求检测项目 规定值或允许偏差 检测方法和频率垫层厚度 不小于设计值 尺量，每 2 0 0 m 检查 4 处垫层宽度 不小于设计值 尺量，每 2 0 0 m 检查 4 处压实度 符合设计要求 J T G E 4 0（T 0 1 3 1），每 2 0 0 m 检查 4 处6 挤 淤 置 换 层6.1 挤 淤 置 换 法 适 用 于 处 理 厚 度 3 m 的 淤 泥、淤 泥 质 土、淤 积 土 及 可 塑、软 塑 状 黏 土。根 据 软 弱 层 厚度、状 态、物 理 指 标，分 为 抛 石 挤 淤 置 换 和 嵌 挤 排 水 垫 层。6.2 挤 淤 置 换 层 的 厚 度 应 根 据 软 弱 层 厚 度、承 载 力 要 求、场 地 条 件 等 因 素 综 合 确 定。6.3 挤 淤 置 换 层 上 部 应 设 置 找 平 层，厚 度 4 0 c m，所 用 再 生 材 料 技 术 指 标 应 满 足 表 1 要 求。6.4 对 流 塑 状 淤 泥 及 淤 泥 质 土 地 基，宜 采 用 大 粒 径 建 筑 垃 圾 块 抛 石 挤 淤 置 换。6.5 用 于 抛 石 挤 淤 置 换 的 建 筑 垃 圾，粒 径 3 0 0 m m 的 颗 粒 含 量 应 8 0%。6.6 抛 石 挤 淤 置 换 的 处 理 宽 度，应 处 理 至 路 堤 坡 脚 外 3 m，且 软 弱 层 的 厚 度。6.7 抛 石 挤 淤 法 施 工 下 卧 层 平 坦 时，应 沿 道 路 中 线 向 前 呈 三 角 形 抛 填，再 依 次 向 两 旁 展 开，将 淤 泥 挤压 向 两 侧，下 卧 层 有 明 显 横 向 坡 度 时，应 从 高 侧 向 低 侧 扩 展，并 在 低 侧 边 部 多 抛 投 2 m 的 宽 度，形 成平 台 顶 面。6.8 抛 石 挤 淤 置 换 层 应 采 用 重 型 机 具 碾 压 紧 密，然 后 在 其 上 设 置 厚 度 4 0 c m 再 生 粗 集 料 反 滤 层，之 后再 分 层 填 筑 路 堤。6.9 对 于 地 下 水 位 高、软 塑 状 土 层 厚 度 1 m 的 软 弱 地 基，宜 采 用 再 生 材 料 嵌 挤 排 水 垫 层 处 治。再 生 材料 嵌 挤 排 水 垫 层 厚 度 一 般 宜 为 1 0 0 m 1 5 0 c m。6.1 0 嵌 挤 排 水 垫 层 用 再 生 材 料 粒 径 宜 为 6 0 m m 3 0 0 m m。6.1 1 嵌 挤 排 水 垫 层 的 处 理 宽 度，应 处 理 至 路 堤 坡 脚 外 2 m。6.1 2 嵌 挤 排 水 垫 层 施 工 时，再 生 材 料 应 一 次 性 摊 铺 到 设 计 厚 度，再 采 用 1 4 t 以 上 振 动 压 力 机 进 行 碾 压，压 实 质 量 应 采 用 压 实 沉 降 差 和 施 工 参 数 联 合 控 制，沉 降 差 5 m m 后，再 分 层 铺 设 找 平 层、碾 压 密 实。6.1 3 嵌 挤 排 水 垫 层 施 工 前 应 铺 设 1 0 0 m 的 试 验 段，确 定 压 实 工 艺 主 要 参 数：合 理 的 铺 筑 厚 度、机 械组 合、压 实 机 械 规 格、碾 压 遍 数、碾 压 速 度 等。6.1 4 抛 石 挤 淤 和 嵌 挤 排 水 垫 层 宽 度 及 厚 度 设 计 值。7 再 生 材 料 沉 管 桩7.1 再 生 材 料 沉 管 桩 适 用 于 处 理 厚 度 3 m 的 淤 积 土（孔 隙 比 介 于 0.8 1.1 之 间）及 地 下 水 位 高 的 软黏 土。7.2 再 生 材 料 沉 管 桩 的 桩 长、桩 径、桩 间 距 及 承 载 能 力 应 按 照 J T G/T D 3 1-0 2 的 要 求 确 定。7.3 再 生 材 料 沉 管 桩 用 再 生 材 料 应 符 合 表 3 的 要 求。D B 6 1/T 1 1 7 4 2 0 1 84表 3 沉 管 桩 用 再 生 材 料 技 术 要 求技术指标 技术要求 试验方法堆积密度k g/m31 0 0 0 J T G E 4 2（T 0 3 0 9）轻质杂物含量%0.1 附录 A混凝土块含量%5 5 附录 B压碎值%4 0 J T G E 4 2（T 0 3 1 6）含泥量%5 J T G E 4 2（T 0 3 1 0）最大粒径m m5 0 J T G E 4 0（T 0 1 1 5）7.4 再 生 材 料 沉 管 桩 位 于 桥 涵 过 渡 段、挡 墙 或 涵 洞 基 础 段 时，宜 在 桩 体 材 料 中 添 加 石 屑 及 水 泥，水 泥掺 量 宜 为 4%6%。7.5 再 生 材 料 沉 管 桩 的 处 理 宽 度，应 宽 出 路 堤 坡 脚 外 2 m。7.6 再 生 材 料 沉 管 桩 平 面 排 布 一 般 采 用 等 边 三 角 形 或 正 方 形。7.7 再 生 材 料 沉 管 桩 桩 顶 应 铺 设 再 生 材 料 垫 层，垫 层 厚 度 4 0 c m 6 0 c m，最 大 粒 径 1 0 0 m m，压 实 度 9 3%。7.8 再 生 材 料 沉 管 桩 施 工 前 应 进 行 成 桩 工 艺 和 成 桩 挤 密 试 验。7.9 再 生 材 料 沉 管 桩 采 用 振 动 沉 管 成 桩 法 施 工 时，应 根 据 沉 管 和 挤 密 情 况，控 制 填 料 量、提 升 高 度、速 度、挤 压 次 数 和 时 间 等 参 数。7.1 0 再 生 材 料 沉 管 桩 采 用 锤 击 沉 管 法 挤 密 时，应 根 据 锤 击 能 量 控 制 分 段 的 材 料 填 量 和 成 桩 长 度。7.1 1 再 生 材 料 沉 管 桩 桩 孔 内 材 料 填 量 按 充 盈 系 数 确 定，一 般 取 1.2 1.4，具 体 数 值 通 过 现 场 试 验 确定。7.1 2 再 生 材 料 沉 管 桩 施 工 开 挖 基 坑 时，应 在 桩 顶 高 程 以 上 预 留 一 定 厚 度 土 层，桩 体 施 工 完 毕 后，顶 部预 留 松 散 桩 体 应 挖 除，之 上 铺 设 压 实 垫 层。7.1 3 再 生 材 料 沉 管 桩 的 质 量 检 验 与 验 收 标 准 应 按 表 4 的 要 求 执 行。表 4 质 量 检 验 及 验 收 标 准检测项目 允许偏差或允许值 抽检频率 检测方法桩体密实度贯入量为 1 0 0 m m 时，锤击次数5 击1%2%采用重型动力触探（N6 3.5）复合地基承载力 符合设计要求单项工程总桩数的 0.2%0.5%，且每项单体工程不应少于 3 点静载荷试验或浸水载荷试验施工完成后 7 天以上测试桩长 设计值5 0 m m 1 0 0%测量桩管入土长度或测孔深桩位偏差 3 0%的桩径 1 0 0%现场用钢尺测量桩孔垂直度 1%1 0 0%测桩管或桩孔垂直度桩径-2 0 m m 1 0 0%用钢尺测量，负值指局部断面D B 6 1/T 1 1 7 4 2 0 1 85A A附 录 A（规 范 性 附 录）轻 质 杂 物 含 量 试 验 方 法A.1 仪 具 和 材 料试 验 需 要 使 用 以 下 仪 具 和 材 料：a)鼓 风 干 燥 箱：能 使 温 度 控 制 在（1 0 5 5）；b)电 子 天 平：称 量 2 0 k g，感 量 0.1 g；c)铁 铲、搪 瓷 盘、毛 刷 等。A.2 取 样应 按 G B/T 1 4 6 8 5 的 规 定 进 行 取 样，取 样 数 量 6 0 k g。A.3 试 样 处 理A.3.1 应 按 G B/T 1 4 6 8 5 规 定 的 试 样 处 理 方 法 将 试 样 缩 分 至 略 3 0 k g。A.3.2 将 缩 分 后 的 试 样 置 于（1 0 5 5）的 干 燥 箱 中 烘 干 至 恒 量，冷 却 至 室 温 后，分 为 大 致 相 等 的 两份 备 用。A.4 试 验 步 骤轻 质 杂 物 含 量 试 验 应 按 如 下 步 骤 进 行：a）称 量 试 样 的 质 量 m1，准 确 至 0.1 g；b）人 工 分 选 出 塑 料、木 块、布 片、纸 屑、泡 沫 颗 粒 等 轻 质 杂 物，并 称 量 各 种 轻 质 杂 物 的 总 质 量，重 量 记 为 m2，准 确 至 0.1 g。A.5 结 果 整 理按 公 式（A.1）计 算 再 生 材 料 中 轻 质 杂 物 占 试 样 总 质 量 的 百 分 比，精 确 至 0.0 1%：10012 mmQ.(A.1)式 中：Q 轻 质 杂 物 含 量（%）；1m 再 生 材 料 总 质 量（g）；2m 轻 质 杂 物 总 质 量（g）。D B 6 1/T 1 1 7 4 2 0 1 86A.5.1 平 行 试 验 进 行 2 次，试 验 结 果 取 两 次 试 验 的 算 术 平 均 值，精 确 至 0.0 1%。A.5.2 本 试 验 的 记 录 格 式 如 表 A.1。表 A.1 轻 质 杂 物 含 量 试 验 记 录 表工程名称 工程应用部位试样编号 试样名称及规格环境条件 试验日期试样序号再生材料总质量 m1g轻质杂物总质量 m2g轻质杂物含量 Qi%12轻质杂物含量平均值 Q%附注试验：计算：复核：D B 6 1/T 1 1 7 4 2 0 1 87B B附 录 B（规 范 性 附 录）杂 物 含 量 及 混 凝 土 块 含 量 试 验 方 法B.1 仪 具 和 材 料检 测 用 以 下 仪 具 和 材 料：a)鼓 风 干 燥 箱：能 使 温 度 控 制 在（1 0 5 5）；b)电 子 天 平：称 量 2 0 k g，感 量 0.1 g；c)方 孔 筛：孔 径 为 4.7 5 m m 的 筛 一 只；d)铁 铲、搪 瓷 盘、毛 刷 等。B.2 取 样应 按 G B/T 1 4 6 8 5 中 规 定 的 取 样 方 法 进 行 取 样。试 样 的 最 小 取 样 数 量 应 符 合 表 B.1 的 规 定。杂 物 含 量与 混 凝 土 块 含 量 可 采 用 同 一 组 试 样 进 行 试 验。表 B.1 试 验 取 样 数 量再生粗集料最大粒径m m9.5 1 9.0 3 1.5 3 7.5最少取样量k g2 0.0 4 0.0 6 0.0 6 0.0B.3 试 样 处 理B.3.1 将 试 样 通 过 4.7 5 m m 方 孔 筛，取 筛 上 部 分 进 行 试 验。应 按 G B/T 1 4 6 8 5 中 规 定 的 试 样 处 理 方 法 将 试样 缩 分 至 略 大 于 表 B.2 规 定 的 数 量。表 B.2 试 验 所 需 试 样 数 量再生粗集料最大粒径m m9.5 1 9.0 3 1.5 3 7.5最少试样量k g4.0 8.0 1 5.0 1 5.0B.3.2 将 缩 分 后 的 试 样 置 于（1 0 5 5）的 干 燥 箱 中 烘 干 至 恒 量，冷 却 至 室。B.4 试 验 步 骤杂 物 含 量 与 混 凝 土 块 含 量 试 验 应 按 如 下 步 骤 进 行：a)称 量 试 样 的 质 量 m 1，准 确 至 0.1 g；D B 6 1/T 1 1 7 4 2 0 1 88b)人 工 分 选 出 试 样 中 的 金 属、塑 料、沥 青、木 头、玻 璃、砖 类、草 根、树 叶、树 枝、纸 张、毛 皮、煤 块 和 炉 渣 等 杂 物，然 后 称 量 各 种 杂 物 的 总 质 量 m 2，准 确 至 0.1 g；c)人 工 分 选 出 试 样 中 的 混 凝 土 块 和 石 块，称 量 质 量 m 3，准 确 至 0.1 g。B.5 结 果 整 理B.5.1 分 别 按 公 式（B.1）和 公 式（B.2）计 算 再 生 粗 集 料 中 杂 物 与 混 凝 土 块、石 块 占 试 样 总 质 量 的 百分 比，精 确 至 0.1%：10012 mmQa.(B.1)式 中：aQ 杂 物 含 量（%）；2m 杂 物 总 质 量（g）；1m 再 生 粗 集 料 总 质 量（g）。10013 mmQb.(B.2)式 中：bQ 混 凝 土 块 含 量（%）；3m 混 凝 土 块 质 量（g）；1m 再 生 粗 集 料 总 质 量（g）。B.5.2 平 行 试 验 进 行 2 次，试 验 结 果 取 两 次 试 验 的 算 术 平 均 值，精 确 至 0.0 1%。_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
