人工影响天气37 mm高炮安全射界地面标绘规范DB37／T 3745-2019.pdf

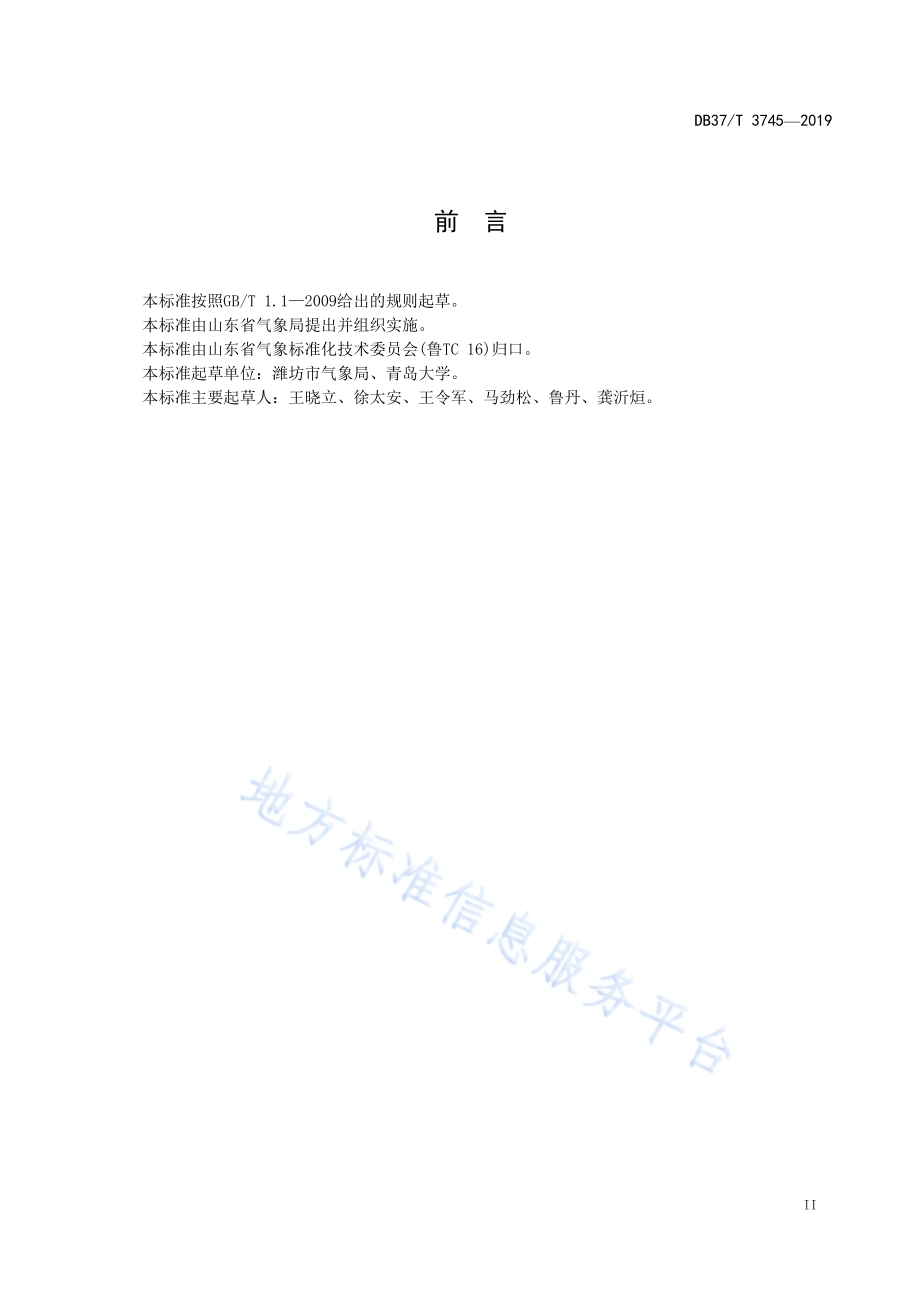

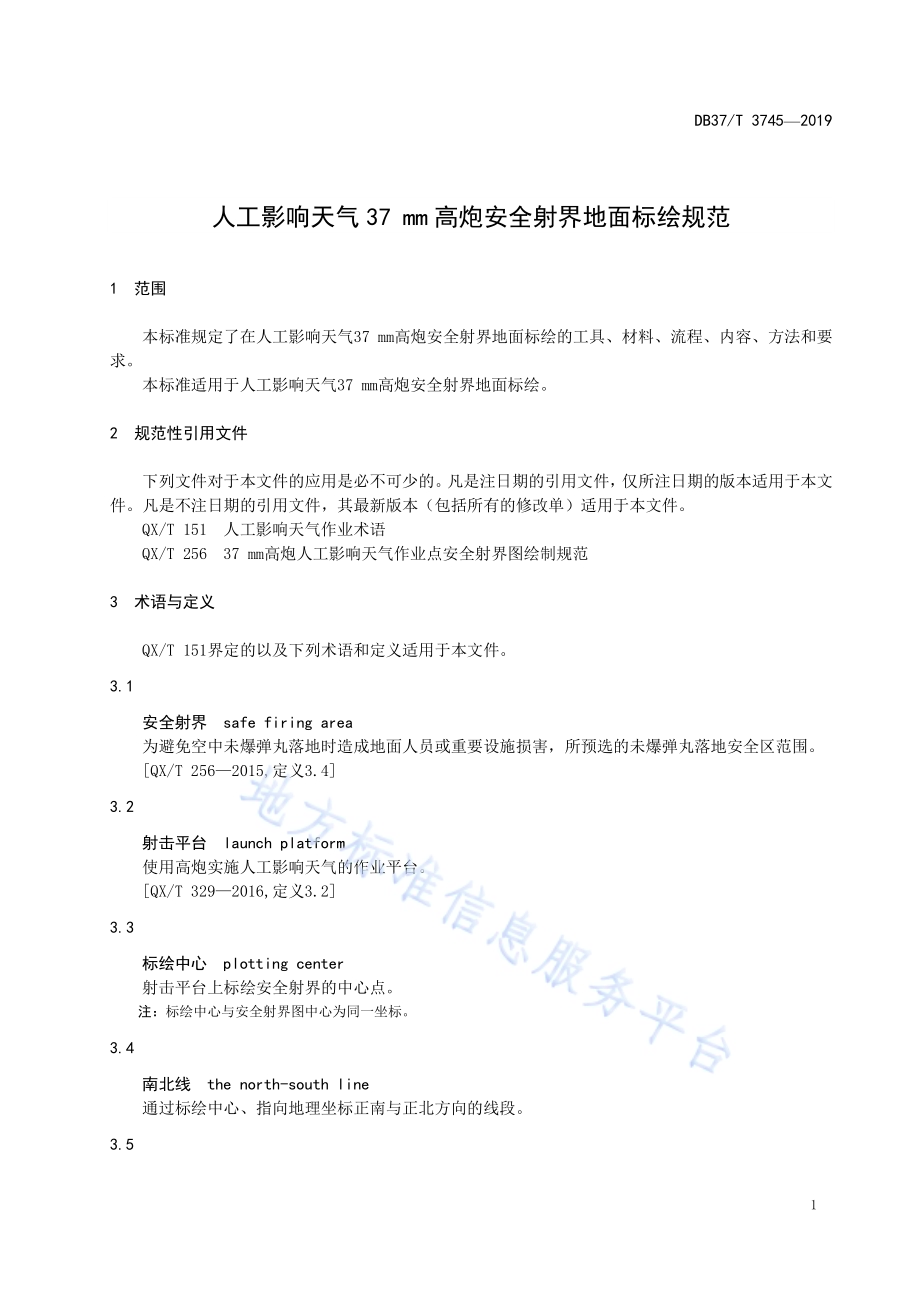

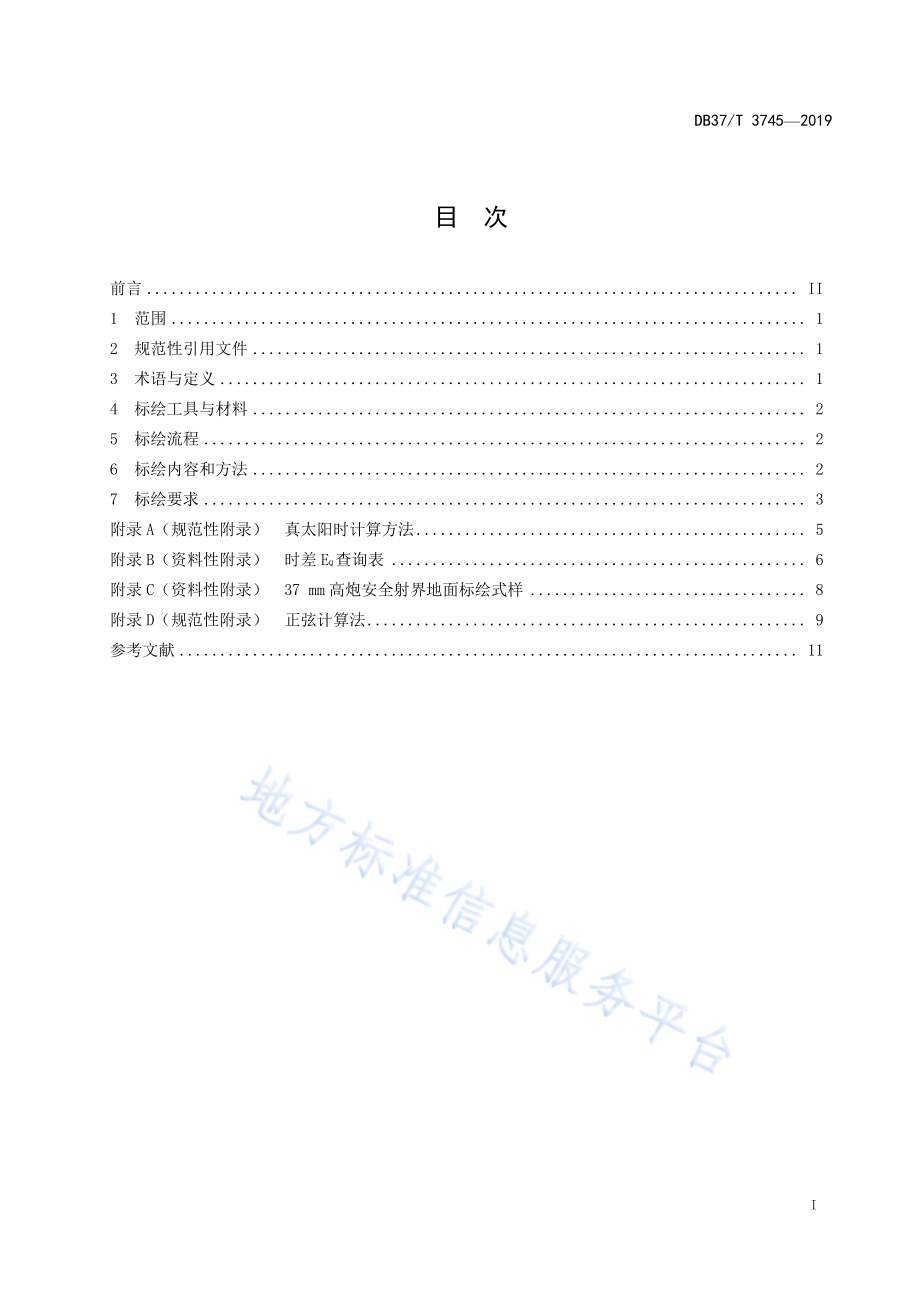

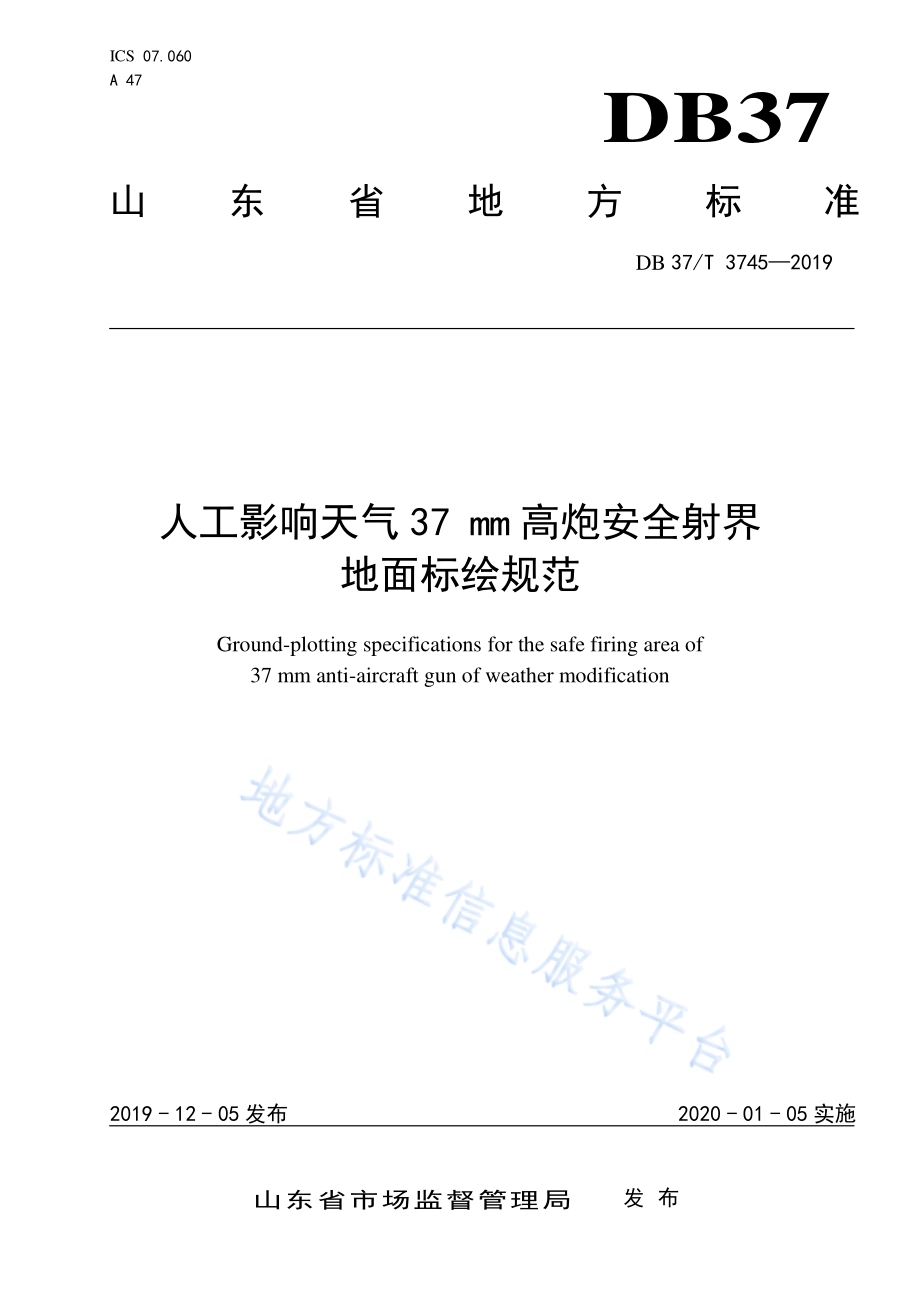

ICS 07.060 A 47 DB37 山东省 地 方 标 准 DB 37/T 3745 2019 人工影响 天气 37 mm 高炮安全射界 地面标绘 规范 Ground-plotting specifications for the safe firing area of 37 mm anti-aircraft gun of weather modification 2019-12-05 发布 2020-01-05 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3745 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语与 定义.1 4 标 绘工 具与 材料.2 5 标 绘流 程.2 6 标 绘内 容和 方法.2 7 标 绘要 求.3 附录A（规 范性 附录）真太阳 时计 算方 法.5 附录B（资 料性 附录）时差 EQ 查 询表.6 附录C（资 料性 附录）37 mm 高炮 安全 射界 地面 标 绘式样.8 附录D（规 范性 附录）正弦计 算法.9 参考文 献.11 DB37/T 3745 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 气象 局提 出并组 织实 施。本标准 由山 东省 气象 标准 化技术 委员 会(鲁TC 16)归 口。本标准 起草 单位：潍 坊市 气象局、青 岛大 学。本标 准 主要 起草 人：王晓 立、徐 太安、王 令军、马 劲松、鲁丹、龚 沂烜。DB37/T 3745 2019 1 人 工影响 天气 37 mm 高炮安 全射界 地面标 绘规范 1 范围 本标准 规定了 在人 工影响 天气37 mm 高 炮安全 射界 地 面标绘 的工具、材 料、流 程、内 容、方 法和 要求。本标准 适用 于人 工影 响天 气37 mm 高 炮安 全射 界地 面 标绘。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。QX/T 151 人工 影响 天气 作业术 语 QX/T 256 37 mm 高 炮人 工 影响天 气作 业点 安全 射界 图绘制 规范 3 术语与 定义 QX/T 151 界 定的 以及 下列 术语和 定义 适用 于本 文件。3.1 安全射 界 safe firing area 为避免 空中 未爆 弹丸 落地 时造成 地面 人员 或重 要设 施损害，所 预选 的未 爆弹 丸落地 安全 区范 围。QX/T 256 2015,定义3.4 3.2 射击平 台 launch platform 使用高 炮实 施人 工影 响天 气的作 业平 台。QX/T 329 2016,定义3.2 3.3 标绘中 心 plotting center 射击平 台上 标绘 安全 射界 的中心 点。注：标绘中心与安全射界图中心为同一坐标。3.4 南北线 the north-south line 通过标 绘中 心、指向 地理 坐标正 南与 正北 方向 的线 段。3.5 DB37/T 3745 2019 2 东西线 the west-east line 通过标 绘中 心、指向 地理 坐标正 东与 正西 方向 的线 段。3.6 射击辅 助标 识 the auxiliary marking of shooting 用于快 速定 位射 击方 位的 标识。4 标绘工 具与 材料 4.1 测量与 标绘 工具 主要包 括GPS 定位仪、钢 卷 尺、直 尺、教 学半 圆仪、花杆、铅锤、刷子、线绳、钢钉 和数字 喷涂 模板等。4.2 材料 宜选择 反光 漆，并符 合下 列要求：a)具有良 好的 全 天 可视 性、耐久性 和施 工方 便性；b)色泽明 显、对比 性强；c)颜色为 白、黄、绿。5 标绘流 程 标绘按 下列 流程：a)确定标 绘中 心，绘制 同心 圆；b)确定真 北方 向为 零度 角；c)确定并 标绘 南北 线；d)确定并 标绘 东西 线；e)确定并 标绘 安全 射界 的区 域及边 界；f)标绘射 击辅 助标 识；g)标注安 全射 界编 号、仰角 范围值 等信 息。6 标绘内 容和 方法 6.1 内容 包括同 心圆、南 北线、东 西线、安全 射界 边界 和射 击辅助 标识。6.2 方法 6.2.1 同心圆 在射击 平台 上确 定标 绘中 心，以 标绘 中心 为圆 心，按7.2 给出 的要 求绘 制2个 同心圆。6.2.2 南北线 标绘南 北线 宜采 用真 太阳 时投影 法，方法 如下：DB37/T 3745 2019 3 a)计算出 作业 点当 日真 太阳 时 12:00 对 应的 北京 时间，真 太阳 时计 算方 法见 附 录 A，时 差EQ 查询表参见 附 录B；b)将2 000 mm 长花 杆与 地面 垂直竖 立或 将 2 000 mm 线 长的铅 锤固 定好，沿 作业 点真太 阳 时 12:00花杆或 铅锤 线在 地面 的投 影画线，以 此线 为基 准标 绘南北 线；c)当南北 线通 过安 全射 界时，应在 安全 射界 两侧 分别 标绘南 北线 段，安全 射界 内不标 绘。6.2.3 东西线 通过标 绘中 心，绘 制与 南 北线垂 直的 东西 线。当 东 西线通 过安 全射 界时，应 在安全 射界 两侧 分别 标绘东西 线段，安 全射 界内 不标绘（参 见附 录C 中第3 号射界）。6.2.4 安全射 界边 界 6.2.4.1 安全射 界边 界确 定方 法可 采用教 学半 圆仪 测定 法或 正弦计 算法，二 者可 任选 其一：a)教学半 圆仪测 定法：教学 半圆仪 的圆心 与标绘 中心 重合，O 刻度 线与 180 刻度线 的连线 与南北线 重合，将 标绘 中心 和射界 方位 角刻 度连 线并 延长至 同心 圆，两交 点连 线即为 安全 射 界 边界；b)正弦计 算法：建立 安全 射 界边界 坐标，求取 安全 射 界边线 方位 角的 正弦 值，计算安 全射 界边 界与初始 点的 直线 距离，使 用钢卷 尺或 直尺 确定 出安 全射界 边界，方 法见 附 录D。6.2.4.2 安全射 界两 侧边 线标 绘在 禁射区 内。6.2.5 射击辅 助标 识 取安全 射界 方位 角的 中间 值，确 定安 全射 界的 中间 位置，标绘 射击 辅助 标识。7 标绘要 求 7.1 基本要 求 7.1.1 地面标 绘的 安全 射界 编号、仰角 范围 值应 与QX/T 256 2015 绘制 的安 全射 界 图信息 一致。7.1.2 安全射 界发 生变 化时 应重 新标绘。7.1.3 地面标 识不 清晰 时应 重新 标绘。7.2 尺寸 7.2.1 同心圆 内圆 半径 应不 小 于2 700 mm，外 圆半 径应 不小 于 3 200 mm，同心 圆半 径 差不小 于 500 mm。注：2 700 mm 包含内圆线宽，3 200 mm 包含外圆线宽。7.2.2 同心圆 弧线 的线 宽宜 为 80 mm 100 mm；安全 射界 边 线、南 北线 和东 西线 线宽 宜为 50 mm。7.3 颜色 7.3.1 安全射 界标 绘为 绿色，禁 射区不 标绘 颜色。7.3.2 射界编 号、仰角 范围 值、南北线、东 西线 和射 击辅 助标识 等标 绘为 黄色。7.3.3 同心圆 弧线、安 全射 界边 线和“北”“东”“南”“西”标绘 为白 色。7.4 字体和 字号 7.4.1 射界编 号、仰角 范围 值和“北”“东”“南”“西”字体 为宋 体。DB37/T 3745 2019 4 7.4.2 字号可 根据 标绘 区域 大小 适当调 整，射界 编号 和“北”“东”“南”“西”字 体尺寸 不小 于 195 mm120 mm，仰 角范 围值 字体尺 寸不 小 于 110 mm 30 mm。7.5 标注信 息 7.5.1 同一方 位角 内 有1 个或 2 个安全 射界 时按 下列 方法 标绘：a)方位角 内仅 有1 个安 全射 界时，在安 全射 界中 间位 置分别 标注 射界 编号 和对 应仰角 范围 值，射界编号 标注 在同 心圆 内远 离 标绘 中心 一侧，仰 角范 围值标 注在 同心 圆内 靠近 标绘中 心一 侧（参见附 录C 中第 4 号和 第 5 号射界）；b)同一方 位内 出 现2 个 以上 安全射 界时，在中 间位 置 用虚线 分割 为两 部分，分 开标绘；每个 安全射界编 号居 左标 注，仰 角 范围值 居右 标注，高仰 角 标注在 靠近 标绘 中心 一侧，低 仰角 标注 在远离标绘 中心 一侧（参 见附 录 C 中第 1 号和 第2 号射 界）。标绘 式样 如下：1)方位角 范围 相同，仰 角范 围不同（见 图 1a）；2)方位角 范围 不同，某个 安 全射界 的方 位角 在另 一个 安全射 界的 方位 角范 围内（见 图 1b）；3)两个安 全射 界一 侧方 位角 相同，另一 侧不 同（见 图1c）；4)两个安 全射 界的 中间 方位 角相同，左 右两 侧均 不同（见 图 1d）。图1 同一方 位多 个安 全射 界地 面标绘 方法 7.5.2 同心圆 外侧 的南 北线 顶端 分别标 绘“南”“北”，东西线 顶端 分别 标绘“东”“西”。7.5.3 在每个 安全 射界 外侧 中间 位置用“”标 绘射 击辅 助标识（参 见附 录 C 中第 6 号射 界）。7.6 示例样 图 37 mm 高炮 安全 射界 地面 标 绘式样 参见 附录C。DB37/T 3745 2019 5 A A 附 录 A（规范 性附 录）真太阳 时计 算方 法 A.1 真太阳 时计 算 真太阳 时按 公式（A.1）计算 r c QTT C L E.(A.1)式中：TT 真 太阳 时，单位 精 确到分（min），时 间格 式 为HH:mm；Cr 时 区时，中 国以120 E地 方时 为标 准，单位 精确到 分（min），时间 格 式为HH:mm；LC 经 度时 差；EQ 时 差，单位 为分（min），查 询表B.1。A.2 经度时 差计 算 计算真 太阳 时应 订正 经度。经度 订正 值为4 min/()，经 度时 差按 公式（A.2）计算：120 4min/cL XX.(A.2)式中：XX 作 业点 经度 值，单 位为度()，小 数点 后保 留2位 数字。示例：山东省某作业点（116 05 28 E）2019 年5 月6 日测定南 北线，当日相当于北京时间的正午真太阳时为：经度时差=116.09 120 4/=-15.6-16cL min min min；5 月 6 日 查 附 录 B，时 差 3QE min；真太阳时16 3rTT C min min，真太阳时 12:00 时对应的北 京时 12 13 12:13rC h min。DB37/T 3745 2019 6 B B 附 录 B（资料 性附 录）时差EQ 查 询表 表B.1 给出 了计 算真 太阳 时 的时差EQ 查 询值。表B.1 时差 EQ 表 单位为分钟 日期 月份 平年 闰年 1 2 3 4 5 6 7 8 9 10 11 12 1-2-13-13-5 3 3-3-7-1 10 16 11 2 1-3-13-13-4 3 2-4-7-0 10 16 11 3 2-3-13-13-4 3 2-4-7-0 11 16 10 4 3-4-13-12-4 3 2-4-6 0 11 16 10 5 4-4-14-12-3 3 2-4-6 1 11 16 10 6 5-5-14-12-3 3 2-4-6 1 12 16 9 7 6-5-14-12-3 4 2-4-6 1 12 16 9 8 7-5-14-12-3 4 1-5-6 2 12 16 8 9 8-6-14-11-2 4 1-5-6 2 13 16 8 10 9-6-14-11-2 4 1-5-6 2 13 16 8 11 10-7-14-11-2 4 1-5-6 3 13 16 7 12 11-7-14-11-1 4 1-5-6 3 13 16 7 13 12-7-14-10-1 4 1-5-6 3 14 16 6 14 13-8-14-10-1 4 0-6-5 4 14 16 6 15 14-8-14-10-1 4 0-6-5 4 14 15 5 16 15-9-14-10-0 4-0-6-5 5 14 15 5 17 16-9-14-9-0 4-0-6-5 5 15 15 5 18 17-9-14-9 0 4-1-6-5 5 15 15 4 19 18-10-14-9 0 4-1-6-4 6 15 15 4 20 19-10-14-8 1 4-1-6-4 6 15 14 3 21 20-10-14-8 1 4-1-6-4 6 15 14 3 22 21-11-14-8 1 4-1-6-4 7 15 14 2 23 22-11-14-8 1 4-2-6-3 7 16 14 2 DB37/T 3745 2019 7 表B.1 时差 EQ 表（续）单位为分钟 日期 月份 平年 闰年 1 2 3 4 5 6 7 8 9 10 11 12 24 23-11-14-7 2 4-2-7-3 8 16 13 1 25 24-11-14-7 2 3-2-7-3 8 16 13 1 26 25-12-13-7 2 3-2-7-3 8 16 13 0 27 26-12-13-6 2 3-2-7-2 9 16 12-0 28 27-12-13-6 2 3-3-7-2 9 16 12-1 29 28-12-13-6 3 3-3-7-2 9 16 12-1 30 29-13-5 3 3-3-7-1 10 16 11-1 31 30-13-5 3 3-3-7-1 10 16 11-2 31-5 3-7-1 16-2 注1：用月份、日期查表，闰年1 月、2 月份与平年同，从3 月1 日开始 查闰年一 行。注2：本表用于符合1992 年、12 时、120 E 条件的查询；不符合前述 条件的查询，最大误差不大于1 分钟。注3：引自中国气象局地面气象观测规范（2003 版）附表7.1。DB37/T 3745 2019 8 C C 附 录 C（资料 性附 录）37 mm 高炮 安全 射界 地面 标绘式 样 图C.1 给出 了37 mm 高 炮安 全射界 地面 标绘 的式 样。说明：1 标绘中心；2 同心圆内圆；3 同心圆外圆；4 仰角范围值；5 射界编号；6 射击辅助标识；7 方向标识。注：同心圆内圆半径Rid 2 700 mm，外圆半径Rod 3 200 mm，Rod-Rid 500 mm，同心圆线宽宜为80 mm 100 mm；安全射界边线、南北线、东西线线宽宜为50 mm。图C.1 37 mm 高炮 安全 射界 地面 标绘式 样 DB37/T 3745 2019 9 D D 附 录 D（规范 性附 录）正弦计 算法 D.1 安全射 界坐 标 图D.1 为安 全射 界边 界的 平 面坐标。O 为作 业点 标绘 中 心，A、B两 点分 别为 南北 线与同 心圆 的交 点，即 为初始 点，C、D、E、F点 为安全 射界边界 与同心圆 的交点，OC与OD 的方位角 AOC、BOD 为，OE与OF 的 方位角 AOE、BOF 为。AC BD AE BFl l l l、为安全 射界边 界与初 始点的 直线距 离，即为安 全射界边界 的弦 长。图D.1 安全射 界边 界坐 标图 D.2 弦长计 算方 法 由安全 射界 边界 与初 始方 位的夹 角、计算 AC BD AE BFl l l l、，按公 式（D.1）（D.2）（D.3）（D.4）计算：2 sin2AC idlR.(D.1)2 sin2BD odlR.(D.2)2 sin2AE idlR.(D.3)2 sin2BF odlR.(D.4)DB37/T 3745 2019 10 式中：Rid 同 心圆 内半 径；、安 全射 界边 界与 初始 方位夹 角；Rod 同 心圆 外半 径。、的单位 为度（），度数 取整数；Rid、Rod 的单 位为 毫米（mm），半 径取 整数。D.3 边界确 定方 法 以初始 点为 圆心，以弦 长 为半径 做弧 线，确 定与 同 心圆相 交的 点为 安全 射界 边界点，将同 一方 位角上的边 界点 连线 确定 为安 全射界 边界。按 下列 方法 确定安 全射 界边 界：a)以A 或B 点 为圆 心，在对 应的方 位上，以 直线 距离 lAC 或lBD 为半 径画 弧线，与 内外同 心圆 相 交的位置 即为 安全 射界 边界 的交 点 C 或 D 点，将 C、D 两点连 线确 定安 全射 界第 一边线；b)以A 或B 点 为圆 心，在对 应的方 位上，以 直线 距离 lAE 或lBF 为半 径画 弧线，与 内外同 心圆 相 交的位置 即为 安全 射界 边界 的交 点 E 或 F 点，将 E、F 两点连 线确 定安 全射 界第 二边线；c)将C、D 两 点连 线，E、F 两点连 线，即确 定出 安全 射界的 范围。按照a）b）c）步骤，依 次 确定其 他安 全射 界。示例：某作业点 37 mm 高炮安全射界 方位角为 5686，安全射 界的内径为 2 700 mm，外径为 3 200 mm。方位角=56，=86，将 值带入到公式(D.1)、(D.2)中，值带入到公式(D.3)、(D.4)中，计算 出 lAC=2 535 mm，lBD=3 005 mm，lAE=3 683 mm，lBF=4 365 mm，以A 点为起点，在方位 角范围内按顺时针方向测量直线距离为 2 535 mm（或 3 683 mm）且与内圆相交的点为C 点（或 E 点），以B 点为起点，在方位角范围内按顺时针方向测量直线距离为 3 005 mm（或4 365 mm）且与外圆相交的点 为 D 点（或F 点），将C 点与D 点连线，确定安全射界边界 lCD，将 E 点与 F 点连线，确 定安全射界边界 lEF。DB37/T 3745 2019 11 参 考 文 献 1 GB/T 35231 地面 气 象观测 规范 辐射 2 QX/T 17 37 mm 高 炮 防雹增 雨作 业安 全技 术规 范 3 QX/T 329 人 工影 响 天气地 面作 业站 建设 规范 4 中国 气象 局.地 面气 象观测 规范.北京:气 象出 版社.2003 _
