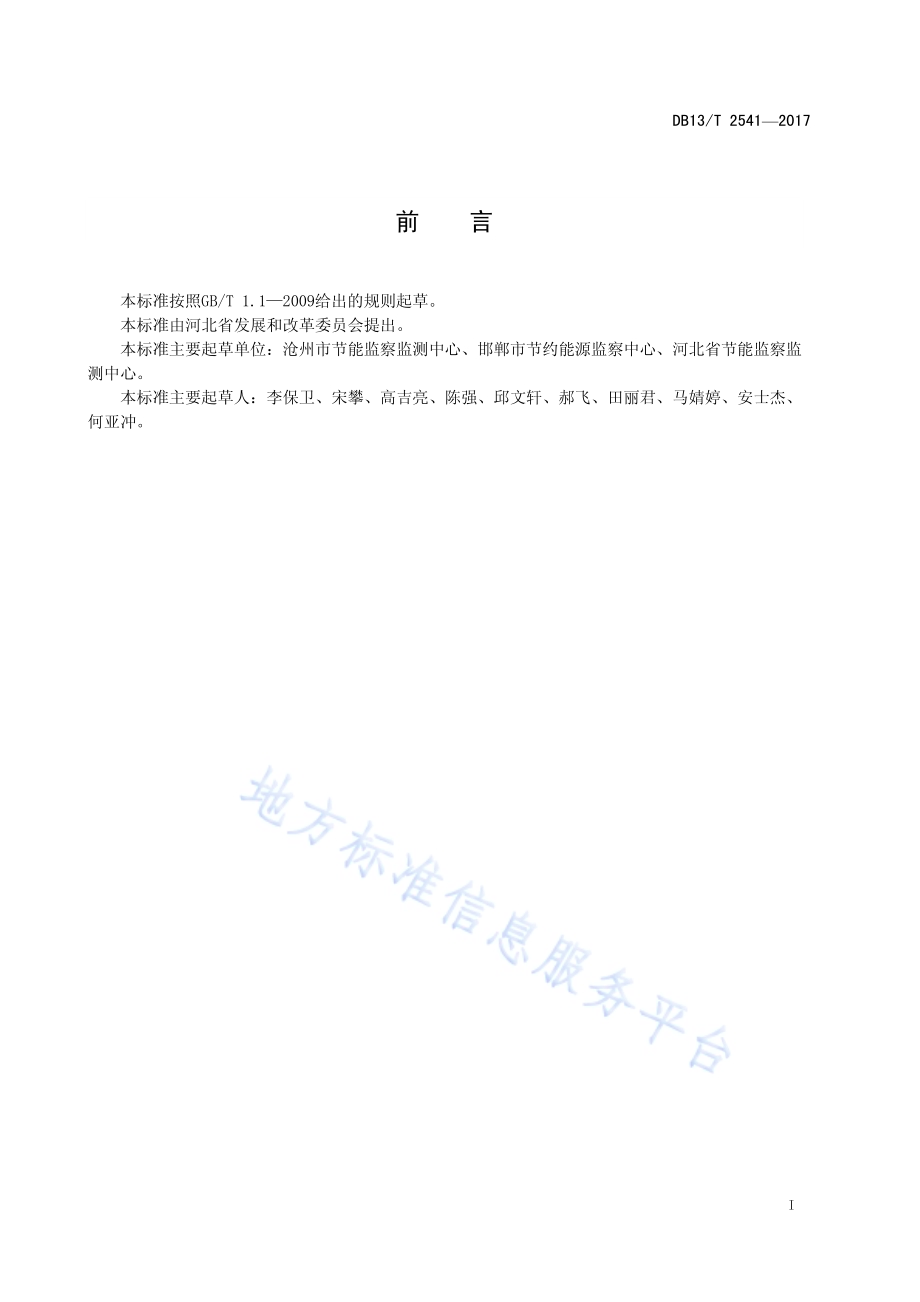

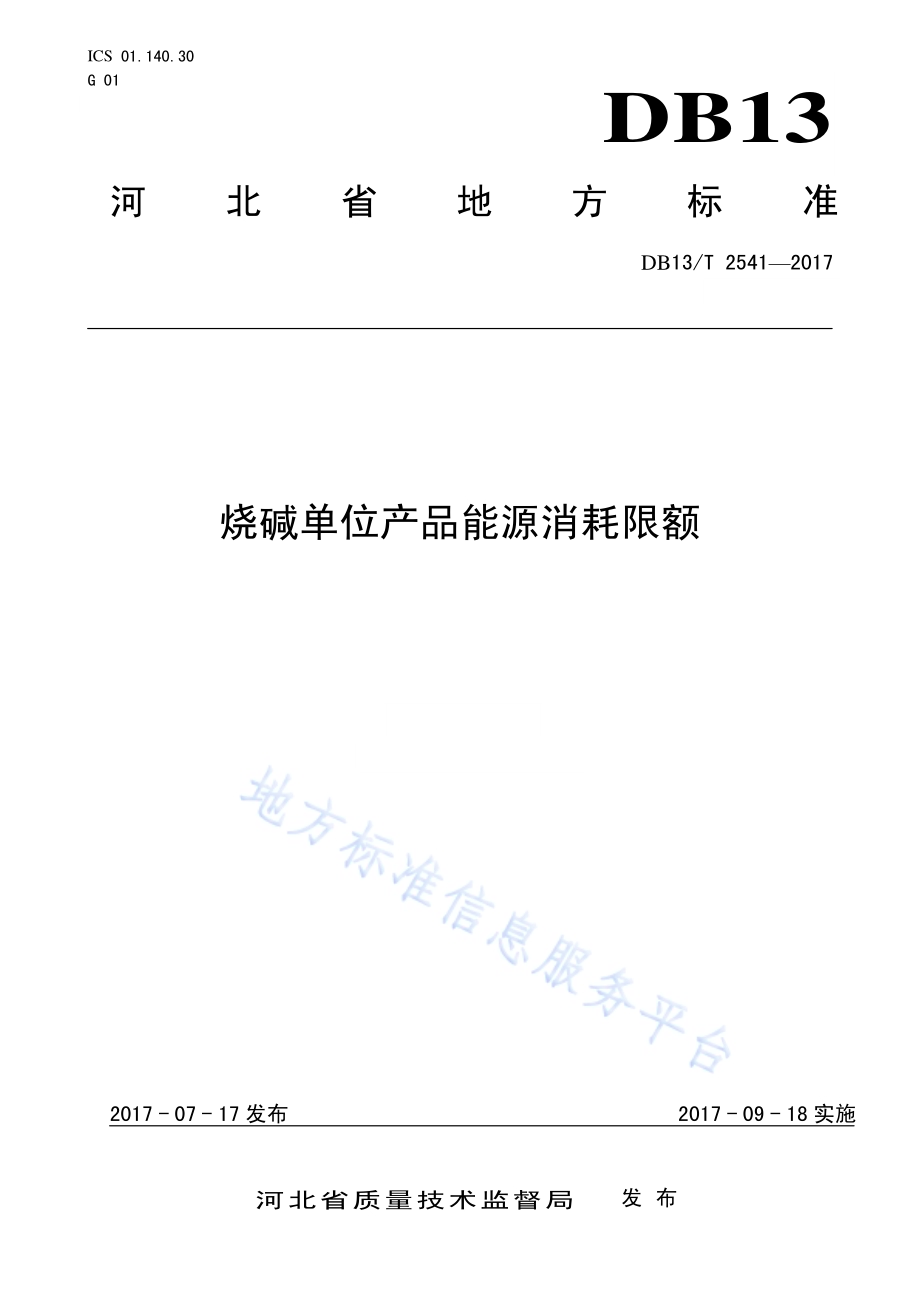

ICS 01.140.30 G 01 DB13 河北省地方标准 DB13/T 2541 2017 烧碱单位 产品能源 消耗限额 2017-07-17 发布 2017-09-18 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 25412017 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 发展 和改 革委员 会提 出。本标准 主要 起草 单位：沧 州市节 能监 察监 测中 心、邯郸市 节约 能源 监察 中心、河北 省节 能监 察 监测中心。本标准 主要 起草 人：李保 卫、宋 攀、高吉 亮、陈强、邱文 轩、郝飞、田 丽君、马婧 婷、安士 杰、何亚冲。DB13/T 25412017 1 烧碱单位 产品能 源消耗限 额 1 范围 本标准 规定 了电 解法(离 子 膜法)烧碱 单位 产品 能源 消 耗(能 源消 耗以 下称 能耗)限额的 技术 要求、统计范围、计算 方法、节 能管理 和措 施。本标准 适用 于电 解法(离 子 膜法)烧碱 生产 企业 能耗 的 计算、控制 和考 核。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少 的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2589 综 合能 耗计 算 通则 GB/T 12497 三 相异 步电 动机经 济运 行 GB/T 13462 电 力变 压器 经济运 行 GB/T 13466 交 流电 气传 动风机(泵类、空气 压缩 机)系统 经济 运行 通则 GB/T 14549 电 能质 量 公用电 网谐 波 GB 17167 用能 单位 能源 计量器 具配 备和 管理 通则 GB 18613 中小 型三 相异 步电动 机能 效限 定值 及能 效等级 GB 19153 容积 式空 气压 缩机能 效限 定值 及 能 效等 级 GB 19761 通风 机能 效限 定值及 能效 等级 GB 19762 清水 离心 泵能 效限定 值及 节能 评价 值 GB 20052 三相 配电 变压 器能效 限定 值及 能效 等级 3 术语和 定义 下列 术 语和 定义 适用 于本 文件。3.1 烧碱生 产系 统 从原盐 或盐 卤经 计量 并进 入化盐 桶前 的一 级输 送设 备、电解 用交 流电 经计 量进 入整流 变压 器开 始，到氯气、氢 气经 处理 送出 和成品 烧碱 入库 为止 的有 关工序 组成 的完 整工 艺过 程和设 备。3.2 烧碱辅 助生 产系 统 为生产 系统 工艺 装置 配置 的工艺 过程、设施 和设 备。包 括动 力、供电、机修、供 水、供气、采暖、制冷、仪表 和厂 内原 料场 地以及 安全、环 保等 装置。3.3 DB13/T 25412017 2 烧碱附 属生 产系 统 为生产 系统 专门 配置 的生 产指挥 系统（厂 部）和厂 区内为 生产 服务 的部 门和 单位。包括 办公 室、操作室、休 息室、更 衣室、澡堂、中 控分 析、成品 检验、电解 槽管 理及 修理、离子 膜泄 漏试 验和 修 补等设施。3.4 烧碱生 产界 区 从原盐、电 力、蒸汽 等原 材料和 能源 经计 量进 入工 序开始，到 成品 烧碱 计量 入库和 伴生 氯气、氢气经处 理送 出为 止的 整个 电解法 烧碱 产品 生产 过程。由生 产系 统工 艺装 置、辅助生 产系 统和 附属 生 产系统设 施三 部分 组成。3.5 烧碱产 品综 合能 耗 报告期 内，烧碱 产品 生产 全部过 程中 的能 源消 耗总 量。包 括生 产系 统、辅助 生产系 统和 附属 生 产系统的 各种 能源 消耗 量和 损失量，包 括作 为原 料、材料消 耗的 能源 量，不包 括基建、技 改等 项目 建 设消耗、生产 界区 内回 收利 用的和 向外 输出 的能 源量。3.6 烧碱单 位产 品综 合能 耗 用折100 烧碱 单位 产量 表 示的综 合能 耗，包括 直接 消耗的 能源 量，以及 分摊 到该产 品的 辅助 生产系统、附属 生产 系统 的能 耗量和 体系 内的 能耗 损失 量。3.7 烧碱电 解单 元单 位产 品交 流电耗 用 电解 碱 折100 烧 碱单 位 产量表 示的 直接 消耗 的交 流电量，即 电解 单元 工艺 电耗，不包 括动 力设备等的 耗电 量。4 技术要 求 4.1 烧碱装 置单 位产 品能 耗限 额限定 值 烧碱装 置单 位产 品能 耗限 额限定 值指 标包 括烧 碱单 位产品 综合 能耗 和烧 碱电 解单元 单位 产品 交 流电耗，其限 额限 定值 应符 合表1 的要 求。表1 烧碱装 置单 位产 品能 耗限 额限定 值 产 品 规 格 质 量 分 数（）烧 碱 单 位 产 品 综 合 能 耗 限 额 限定值/（kgce/t）烧 碱 电 解 单 元 单 位 产 品 交 流 电 耗 限 额限定值/（kWh/t）离 子 膜 法 液 碱 30.0 315 2300 离 子 膜 法 液 碱 45.0 420 注：离子膜烧碱电解单元交流电耗限额值，是指离子膜电解槽电流密度在4000 A/m2时的执 行标准。并规定电流密度每 增减100 A/m2，烧 碱 电 解 单 元 单 位 产 品 交 流 电 耗 增 减10 kWh/t，烧 碱 单 位 产 品 综 合 能 耗 限 额 增 减1.229 kgce/t。DB13/T 25412017 3 4.2 烧碱装 置单 位产 品能 耗限 额先进 值 烧碱装 置单 位产 品能 耗限 额先进 值指 标包 括烧 碱单 位产品 综合 能耗 和烧 碱电 解单元 单位 产品 交 流电耗。企业 应通 过节 能技 术改造 和加 强节 能管 理，使能耗 限额 先进 值达 到表2 的要求。表2 烧碱装 置单 位产 品能 耗限 额先进 值 产 品 规 格 质 量 分 数（）烧 碱 单 位 产 品 综 合 能 耗 先 进 值/（kgce/t）烧 碱 电 解 单 元 单 位 产 品 交 流 电 耗 先 进 值/（kWh/t）离 子 膜 法 液 碱 30.0 300 2220 离 子 膜 法 液 碱 45.0 410 注：离子膜烧碱电解单元交流电耗限额值，是指离子膜电解槽电流密度在4000 A/m2时的执 行标准。并规定电流密度每增减100 A/m2，烧碱电解单元单 位产品交流电耗增减10 kWh/t,烧 碱 单 位 产 品 综 合 能 耗 限 额 增 减1.229 kgce/t。5 能耗数 据统 计范 围与 计算 方法 5.1 能源数 据统 计范 围 5.1.1 电解法 烧碱 产品 生产 系统 能耗量 应包 括烧 碱生 产界 区内实 际消 耗的 一次 能源 量和二 次能 源 量。耗能工 质（如水、氧 气、氮气、压缩 空气 等），不论是 外购 的还 是自 产的 均不应 统计 在能 耗量 中。但是，在烧 碱生 产中 耗能 工质所 消耗 的能 源，应统 计在能 耗量 中。5.1.2 未包括 在烧 碱生 产界 区内 的企业 辅助 生产 系统、附属 生产系 统能 耗量 和损 失量 应按消 耗比 例 法分摊到 烧碱 生产 系统 内。5.1.3 回收利 用烧 碱生 产界 区内 产生的 余热、余能 及化 学 反应热，不应 计入 能耗 量 中。供界 区外 装置回收利 用的，应 按 其 实际 回收的 能量 从本 界区 内能 耗中扣 除。但在 烧碱 生产 界区内 作为 燃料 耗用 的 电解法制 烧碱 副产 品氢 气应 计入能 耗量 中。5.1.4 各种能 源的 热值 应折 算为 统一的 标准 煤。各 种能 源的 热值以 企业 在统 计报 告期 内实测 的热 值 为准。没 有实 测条 件的，可 采用附 录 A 中给 定的 各种 能源折 标准 煤参 考系 数。5.1.5 能源消 耗量 的统 计、核算 应包括 各个 生产 环节 和系 统，既 不应 重复，又 不应 漏计。5.2 能耗统 计方 法 5.2.1 综合能 耗的 计算 应符 合 GB/T 2589 综 合能 耗计 算通 则中的 规定。5.2.2 烧碱单 位产 品综 合能 耗、烧 碱电解 单元 单位 产品 交流 电耗的 计算 应 按 4.1 的表1 中规 定的 产品规格、生产 方法 分别 进行 能耗的 核算。5.2.3 烧碱单位 产 品综 合能 耗的 计算。某种规 格烧 碱单 位产 品综 合能耗 应按 公式（1）计 算：JG DJ ZHE y x E E 1 1.(1)式中：DB13/T 25412017 4 EZH 报 告期 内某 种规 格烧 碱单位 产品 综合 能耗，单 位为千 克标 准煤 每吨（kgce/t）；EDJ 报 告期 内烧 碱电 解单 元（包括 氯、氢 处理 过程）单 位产 品综 合能 耗，单 位为千 克标 准煤 每 吨（kgce/t）；EJG 报 告期 内某 种规 格烧 碱加工 过程 的单 位产 品综 合能耗，单 位为 千克 标准 煤每吨（kgce/t）；x 实 际发 生的 自用 碱率；y 实 际发 生的 碱损 失率。5.2.4 烧碱电 解单 元（包括 氯、氢处理 过程）单 位产 品综 合能耗 的计 算。烧碱 电 解单 元（包括 氯、氢处理 过程）单 位产 品综 合能耗 应按 公式(2)计算：DJninii dfz i dsc DJP k e k e E/1 1.(2)式中：edsc 报 告期 内电 解单 元生 产系统（包 括氯、氢 处理）投入 的各 种能 耗实 物量，单位 为吨（t）或千瓦时（kWh）或立 方米（m）；edfz 报 告期 内电 解单 元辅 助生产 系统、附 属生 产系 统投入 的各 种能 耗实 物量，单位 为吨（t）或千瓦时（kWh）或立 方米（m）；k某 种能 源折 标准 煤系 数，单位 为千 克标 准煤 每千 瓦时(kgce/kWh)或千 克标 准煤每 吨（kgce/t）或千克 标准 煤每 立方 米（kgce/m）；n能 源种 类数；5.2.5 烧碱加 工过 程的 单位 产品 综合能 耗 的 计算。某种规 格烧 碱加 工过 程的 单位产 品综 合能 耗应 按公 式（3）计 算：CPninii jfz i jsc JGP k e k e E/1 1.(3)式中：ejsc 报告 期内 电解 碱生 产系统 加工 投入 的各 种能 耗实物 量，单位 为吨（t）或千瓦 时（kWh）或立方米（m）；ejfz 报告 期内 电解 碱辅 助生产 系统、附属 生产 系 统加工 投入 的各 种能 耗实 物量，单 位为 吨（t）或千瓦 时（kWh）或 立方 米（m）；PCP 报告 期内 某种 规格 烧碱折100 烧 碱的 成品 产 量，单 位为 吨（t）。5.2.6 烧碱电 解单 元单 位产 品交 流电耗 的计 算。烧碱电 解单 元单 位产 品交 流电耗 应按 公式（4）计 算：DJ DL DHP Q Q/.(4)式中：QDH 报告 期内 电解 法烧 碱电解 单元 单位 产品 交流 电耗，单位 为千 瓦时 每吨（kWh/t）；QDL 报告 期内 电解 单元 生产过 程实 际投 入的 交流 电量，单位 为千 瓦时（kWh）；PDJ 报告 期内 电解 单元 电解碱 折 100 烧碱 的产 量，单 位为 吨（t）。以交流 电进 入整 流变 压器 的交流 电表 为准。没 有安 装电度 表的 企业，以 安装 的总交 流电 度表 指 示的交流 电量 扣除 动力 系统 安装的 交流 电度 表的 交流 电量后 计算 所消 耗的 交流 电量。DB13/T 25412017 5 6 节能管 理与 措施 6.1 节能基 础管 理 企业应 定期 对烧 碱产 品综 合能耗、烧 碱单 位产 品综 合能耗 和烧 碱 电 解单 元 单 位产 品 交流 电耗 进 行考核，并把 考核 指标 分解 落实到 各基 层部 门，建立 用能责 任制 度。企业应 根据GB 17167 配备 能源计 量器 具并 建立 能源 计量管 理制 度。6.2 节能技 术管 理 6.2.1 经济运 行 企业应 使通 用设 备达 到经 济运行 的状 态，对电 动机 的经济 运行 管理 应符 合GB/T 12497 的 规定；对风机、泵类 和空 气压 缩机 的经济 运行 管理 应符 合GB/T 13466 的 规定；对 电力 变 压器的 经济 运行 管理 应符合GB/T 13462 的规 定。对各种 管网 应加 强维 护管 理，防 止跑、冒、滴、漏 的现象 发生。6.2.2 变电、整流 工序 6.2.2.1 提高整 流器 整流 相数 的脉 波数，抑制 谐波，6（10）kV 供 电母 线的 脉波 数不 应 低于 12，35（66）KV 供电 母线 的脉 波 数不应 低 于 18，110 kV 供 电母线 的脉 波数 不应 低 于24，与 电网 连接 点执 行国家标 准 GB/T 14549 电 能 质量、公用 电网 谐波 的有 关规定。6.2.2.2 提高整 流自 然功 率因 数，减少高 次谐 波的 危害。6.2.3 盐水工 序 严格控 制盐 水质 量，保证 电解工 序要 求。6.2.4 电解工 序 加强电 槽管 理，用好 氯气、氢气 余热。6.2.5 蒸发工 序 采用新 技术，提 高蒸 发效 率，降 低汽 耗；加强 蒸发 系统蒸 汽冷 凝水 及其 余热 的再利 用；加强 设备、管道保 温，降低 能耗。6.2.6 耗能设 备 6.2.6.1 企业应 提高 电机 系统 通用 设备的 能效，用 高效 节 能 设备更 新淘 汰高 耗能 设备。年运 行时 间 大于 3 000 h 的设 备，电动 机的能 效应 达 到 GB 18613 节能评 价值 的水 平；清水 离心泵 的能 效应 达 到 GB 19762 节能 评价 值的 水平；通风 机的 能效 应达 到 GB 19761 节能 评价 值的 水平；容积 式空 气压 缩机 的 能效应达 到 GB 19153 节能 评 价值的 水平。应 使电 动机 运行在 额定 负载 的 75 80。6.2.6.2 企业应 提高 变电 和配 电设 备的能 效，配 电变 压器 的 能效应 达 到GB 20052 节 能 评价值 的水 平。变电和 配电 应采 用低 压集 中补偿 的方 法，采用 补偿 电容，提高 功率 因数。6.2.6.3 企业应 提高 照明 系统 的能 效，电光 源及 镇流 器应 选用 能效值 达到 相关 能效 标准 节能评 价 值 的产品。A DB13/T 25412017 6 附 录 A（规范 性附 录）各种能 源（含耗 能工 质）折标准 煤系 数 表A.1 各 种能 源（含耗 能 工质）折标 准煤 系数 能源名称 平均低位发热量 折标准煤系数 原煤 20908 kJ/kg 0.7143 kgce/kg 氢气 10789 kJ/kg 0.3686 kgce/kg 蒸汽-（根据实测值）燃料油 41816 kJ/kg 1.4286 kgce/kg 汽油 43070 kJ/kg 1.4714 kgce/kg 煤油 43070 kJ/kg 1.4714 kgce/kg 柴油 42652 kJ/kg 1.4571 kgce/kg 油田天然气 38931 kJ/kg 1.3300 kgce/kg 气田天然气 35544 kJ/kg 1.2143 kgce/kg 煤矿瓦斯气 1463616726 kJ/m3 0.5000 0.5714 kgce/m3 焦炉煤气 16726 kJ/m3 17981 kJ/m3 0.5714 0.6143 kgce/m3 外购水 2510 kJ/t 0.0857 kgce/t 软水 14230 kJ/t 0.4857 kgce/t 压缩空气 1170 kJ/m3 0.0400 kgce/m3 氮气 19660 kJ/m3 0.6714 kgce/m3 氧气 11720 kJ/m3 0.4000 kgce/m3 纯水 28.45 MJ/t 0.9714 kgce/t 热力(当量)-0.03412 kgce/MJ 电力(当量)3601 kJ/kWh 0.1229 kgce/kWh _
